BP1频敏变阻器选型

压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。

表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。

第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。

第三部分用字母表示压敏电阻器的用途的特征。

第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。

例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻型号及参数详细信息：压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。

由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。

被广泛应用于电子设备防雷。

主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。

2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。

3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。

4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。

而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。

压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。

在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。

（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。

压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。

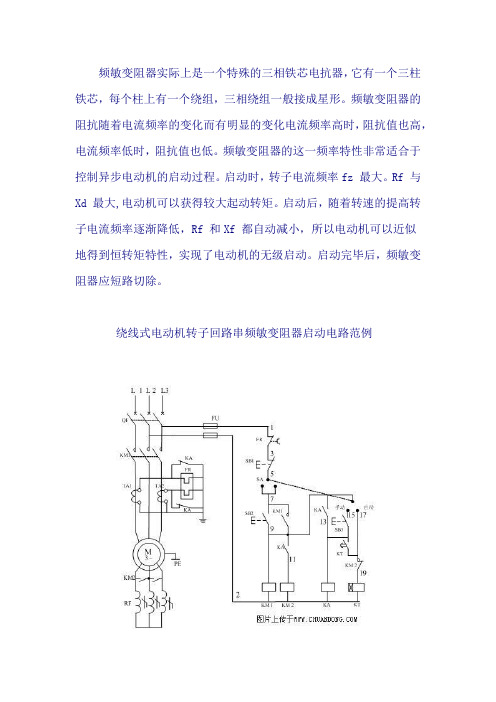

频敏变阻器实际上是一个特殊的三相铁芯电抗器，它有一个三柱铁芯，每个柱上有一个绕组，三相绕组一般接成星形。

频敏变阻器的阻抗随着电流频率的变化而有明显的变化电流频率高时，阻抗值也高，电流频率低时，阻抗值也低。

频敏变阻器的这一频率特性非常适合于控制异步电动机的启动过程。

启动时，转子电流频率fz 最大。

Rf 与Xd 最大,电动机可以获得较大起动转矩。

启动后，随着转速的提高转子电流频率逐渐降低，Rf 和Xf 都自动减小，所以电动机可以近似地得到恒转矩特性，实现了电动机的无级启动。

启动完毕后，频敏变阻器应短路切除。

绕线式电动机转子回路串频敏变阻器启动电路范例绕线式电动机转子回路串频敏变阻器启动电路原理图绕线式电动机转子回路串频敏变阻器启动接线示意图启动过程可分为自动控制和手动控制。

由转换开关SA完成。

1、自动控制（1）合上空气开关QF接通三相电源。

（2）将SA板向自动位置，按SB2交流接触器KM1线圈得电并自锁，主触头闭合，动机定子接入三相电源开始启动。

（此时频敏变阻器串入转子回路）。

（3）此时时间继电器KT也通电并开始计时，达到整定时间后KT的延时闭合的常开接点闭合，接通了中间继电器KA线圈回路，KA其常开接点闭合，使接触器KM2 线圈回路得电，KM2的常开触点闭合，将频敏变阻器短路切除，启动过程结束。

（4）线路过载保护的热继电器接在电流互感器二次侧，这是因为电动机容量大。

为了提高热继电器的灵敏的度和可靠性，故接入电流互感器的二次侧。

（5）另外在启动期间，中间继电器KA的常闭接点将继电器的热元件短接，是为了防止启动电流大引起热元件误动作。

在进入运行期间KA常闭触点断开，热元件接入电流互感器二次回路进行过载保护，2、手动控制（1）合上空气开关QF接通三相电源（2）将SA搬至手动位置（3）按下启动按钮SB2, 接触器KM1线圈得电，吸合并自锁，主触头闭合电动机带频敏变阻器启动。

（4）待转速接近额定转速或观察电流表接近额定电流时，按下按钮SB3中间继电器KA线圈得电吸合并自锁，KA的常开触点闭合接通KM2线圈回路，KM2的常开触点闭合将频敏变阻器短路切除。

压敏电阻的选择各位压敏电阻的选择是有公式计算可循的，压敏电压，即击穿电压或阈值电压。

指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。

可根据具体需要正确选用。

一般V1mA=1.5Vp=2.2VAC，式中，Vp为电路额定电压的峰值。

VAC为额定交流电压的有效值。

ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。

如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5×220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V之间。

110v的压敏电阻=2.2VAC=2.2X110=242V ,选择270v比较合适。

买耐直流电压 170V, 交流电压 130V的, 如V130LA20AP 电压额定值DC：175 V电压额定值AC：130 V钳位电压：340 V峰值浪涌电流： 6.5 KA浪涌能量额定值：70 J电容：1900 pF工作温度范围：- 55 C to + 85 C压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。

表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。

第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。

第三部分用字母表示压敏电阻器的用途的特征。

第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。

例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）>M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。

压敏电阻的选用要点及原则1、氧化锌压敏电阻器应用原理压敏电阻是一种限压型保护器件。

利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。

压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。

压敏电阻的结电容一般在几百到几千pF 的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。

压敏电阻的通流容量较大，但比气体放电管小。

压敏电阻器与被保护的电器设备或元器件并联使用。

当电路中出现雷电过电压或瞬态操作过电压Vs时，压敏电阻器和被保护的设备及元器件同时承受Vs，由于压敏电阻器响应速度很快，它以纳秒级时间迅速呈现优良非线性导电特性(见图3中击穿区)，此时压敏电阻器两端电压迅速下降，远远小于Vs，这样被保护的设备及元器件上实际承受的电压就远低于过电压Vs，从而使设备及元器件免遭过电压的冲击。

2、氧化锌压敏电阻器压敏电压的选择根据被保护电源电压选择压敏电阻器的规定电流下的电压V1mA。

一般选择原则为：对于直流回路：V1mA≥2.0VDC对于交流回路：V1mA≥2.2V有效值特别指出对于压敏电阻压敏电压的选择标准是要高于供电电压，在能够满足可以保护需要保护器件的的同时，尽可能选择压敏电压高的压敏电阻，这样不仅可以保护器件，也能提高压敏电阻的使用寿命。

比如要保护的器件耐压为Vdc=550Vdc,器件的工作电压V=300Vdc,那么我们选择压敏电阻就应该是压敏电压为470V的压敏电阻，压敏电压范围是(423-517)，压敏电压最大负误差470-47=423Vdc大于器件的供电电压300Vac，最大正误差为470+47=517Vdc小于器件的耐压550Vdc。

常用低压电控元件选型方法嘿，说实话常用低压电控元件选型这事，我一开始也是瞎摸索。

我就跟你唠唠接触器选型吧。

我最早的时候，就只看电流大小，心想电流满足要求不就得了呗。

结果呢，我选的接触器用到设备上，老是出问题，不是工作不稳定，就是寿命特别短。

后来我才搞明白，除了电流，还得看负载类型。

就好比你给不同的人安排工作，有的人力气大但耐力不行，有的人力气小但很细致。

像如果是电阻性负载，电流稳定，那对接触器的要求和电感性负载就不太一样。

电感性负载启动的时候电流会很大，就像一辆很重的大车启动时需要很大的力，这时候你就得给足够余量的接触器才行。

再说说熔断器吧。

我试过就按照电路的额定电流选，觉得正好匹配不就不会断吗？错啦，大错特错。

因为电路里可能会有瞬间的高峰电流，这时候如果熔断器选得刚刚好，可能一下就熔断了。

所以得根据具体情况，像有一些有电动机之类的负载的电路，玻璃管熔断器要选择额定电流比正常电流大个到倍的才行。

还有热继电器。

我一开始没太在意它的温度补偿性能。

我用到一个温差比较大的环境里，发现热继电器老是误动作。

就像人在忽冷忽热的环境里会生病一样，热继电器没有合适的温度补偿，它也会“生病”，不能准确保护电路。

所以在选型的时候，得注意环境温度的影响，要选择温度补偿性能好的热继电器。

电路里要是有电容器的话，选型也要注意。

我尝试的一个设备，有大量的电容器。

我开始没考虑电容器的耐压值，就按照电路电压来选的。

结果没几天电容器就被击穿了。

这就好比你给气球打气，你只能打到气球能承受的极限，超过了就爆了。

电容器也是，电压波动的时候，如果耐压值不够，就容易坏掉。

所以选型时要考虑适当提高电容器的耐压值，留出足够的余量。

说到按钮开关，看似简单，我也踩过坑。

我就看外形合适就选了。

用的时候才发现，按钮的手感不好，而且按动的寿命很短。

所以，选型时得考虑操作的频率、力度，还要亲手按一按，感受下触感，就像你选个门把手，你也得试试看好不好握一样。

一、用途
1、BP2-700系列频敏变阻器（以下简称变阻器）系接于三相交流50赫芝绕线型异步电动机（JR、JRZ、JRQ等）转子回路中，作为短时起动之用。

电动机起动完毕后，应将变阻器切除。

切除用的接触器，刀开关等由用户自备。

2、BP2-400、600系列频敏变阻器，接于三相交流落50赫兹绕线型异步电动机（JR、JRZ、JRQ型）转子回路中，作为重复短时起动，及反接或动力制动之用。

BP2-400、600系列变阻器，允许长期接于转子回路中，可不另设短接器。

三、结构
1、BP2-700系列变阻器的外形，很象一个很大的三相电抗器。

铁芯由50毫米钢焊成的“山”字形，用不同片数叠装成，以导瓷及产生涡流损耗。

铁芯柱外套装线圈，接受外施电压，产生瓷势和反电势。

结构简图：
外形尺寸、安装尺寸、台重量
2、BP2-400、600系列频敏变阻器的外形，很象一个铁损最大的电抗器。

铁芯由“山”字形厚度钢板叠装组成，以导瓷产生涡流损耗。

铁芯柱套装线圈，接受外施电压，产生磁势和反电势。

结构简图：
外形尺寸、安装尺寸、台重量
线圈抽头简表：表1
注：试车时一般接抽头1与抽头3。

调试中可适当调整到抽头2或抽头4上
BP2-700系列选用方法表，选择频敏变阻器时步骤如下：
根据电机功率PH从表2中查出换算系数PH*，电机转子电压乘以PH*得EZH，根据EZH值从表3中可直接查出频敏变阻器的规格。

BP2-700系列起动用频敏变阻器
BP2-400、600系列（JZR系列选择表）选用方法表表4
JZR2系列选择表表5。

第一步1：确定电路的工作参数（尽可能将下列信息填写完全）。

1- a. 瞬变电流的来源和路径________ 来源_______ 路径1-b. 受保护设备的正常工作电压________ （V AC），或______ （V）RMS DC1-c. 正常工作电压公差（1-b ）______ （V）或 _______ 知1-d. 受保护设备的最大允许电压________ （V Ac）或 ________ （V）RMS Dc1-e. 最大允许浪涌电流及冲击次数（请说明浪涌电流的8x20 ^s波形等效）________ （A）_______ （冲击数量）1-f. 浪涌发生时设备可经受的最大电能________ （焦）（E=1.4xVxIxT ）1-g. 浪涌发生时设备可经受的最大功率________ （W）（P=VxI）1-h. 压敏电阻最大允许电容（@1kH；z 偏压0V Dc）（不影响电路功能的压敏电阻设备最大允许电容）________ （pF）1-i. 所需安全标准（所需标准名称，如UL、CSA VDE等等）第2步：计算电压值。

2- a. 所需压敏电阻电压值应等于：受保护设备或器件的工作电压*+工作电压公差。

如公差未知，则将受保护设备或器件的工作电压乘以1.10 到1.25 （即将工作电压增加10—25% ）。

如果工作电压是直流电压（V RM），请转换为交流电压（V Dc）____ 交流工作电压（V）x 1.414 = ______________________直流工作电压（V）RMS Dc________ 设备或器件的工作电压（V Dc）+_________ 公差（V）= ____________________要求的压敏电阻电压（V）- 或者，-设备或器件的工作电压（V Dc）x1.10 到1.25 ）= ______________ 要求的压敏电阻电压（V）第 3 步：选择压敏电阻的准则如果对下列任一问题的回答是“否”，请转至列表底部的矫正操作注释3- a.压敏电阻电压值一压敏电阻电压公差> 要求的压敏 ________ 是电阻电压值（2-a ）（A）3-b. 压敏电阻最大箝位电压值：受保护设备或器件的最大允许电压（（最大电流应小于或等于测得最大箝位电压时的电流）。

压敏电阻器的选用
本文主要讲述压敏电阻器的选用方法，主要是压敏电阻器参数选定方法和压敏电阻器使用中应注意的事项。

1、压敏电阻器参数选定方法
(1)压敏电压V1ma 的选定
对于过压保护方面的应用,压敏电压值应大于实际电路的电压值，一般可用下式选定:
V1ma = a * U / ( b * c )
式中:
a---电源电压波动系数.一般取1.2;
U---波动电路直流工作电压或交流电压的有效值;
b---压敏电压误差，一般取0.85;
c---压敏元件的老化系数，一般取0.9 。

上式计算得到的V1mA 际数值是直流工作电压的1.5 倍，在交流状态下要考虑电压峰值，因此，计算结果应扩大√2 倍。

(2)通流容量的选定
通常产品给出的通流容量是按产品标准规定的波形、冲击次数和间隔时间进行脉冲试验的情况下，压敏电阻器压敏电压变化率小于初值的±10%时所能承受的最大电流值。

压敏电阻器所能承受的冲击次数是波形、幅值和间隔时间的函数，当电流波形幅值降低50%时，冲击次数可增加1 倍。

所以在实际应用中，压敏电阻器所吸收的浪涌电流应小于产品的最大通流容量，以使压敏电阻器有较长的工作寿命。

在选定通流容量时，主要考虑的因素是压敏电阻器用于防雷还是防止电子仪。
