压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻型号及参数详细信息：压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。

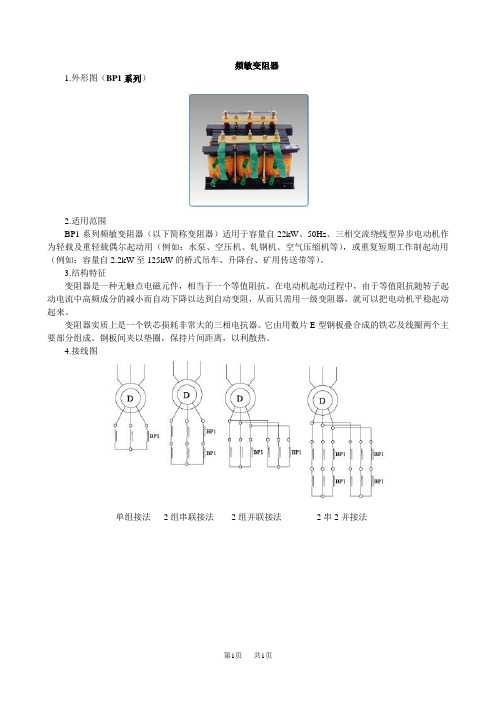

频敏变阻器
1.外形图（BP1系列）
2.适用范围
BP1系列频敏变阻器（以下简称变阻器）适用于容量自22kW、50Hz、三相交流绕线型异步电动机作为轻载及重轻载偶尔起动用（例如：水泵、空压机、轧钢机、空气压缩机等），或重复短期工作制起动用（例如：容量自2.2kW至125kW的桥式吊车、升降台、矿用传送带等）。
3.结构特征
变阻器是一种无触点电磁元件，相当于一个等值阻抗。
在电动机起动过程中，由于等值阻抗随转子起动电流中高频成分的减小而自动下降以达到自动变阻，从而只需用一级变阻器，就可以把电动机平稳起动起来。
变阻器实质上是一个铁芯损耗非常大的三相电抗器。
它由用数片E型钢板叠合成的铁芯及线圈两个主要部分组成。
钢板间夹以垫圈，保持片间距离，以利散热。
4.接线图
单组接法2组串联接法2组并联接法2串2并接法
第1页共1页。
物理各种变阻器一、固定电阻器固定电阻器是一种电阻不可变的电子元件，常用于电路中稳定电流、电压和功率的传递。
固定电阻器通常由导体材料（如碳膜、金属膜等）制成，并根据需要选择不同的电阻值。
它具有体积小、价格低廉、可靠性高等特点，在电子设备中广泛应用。
二、可变电阻器可变电阻器，顾名思义，是一种电阻可调的电子元件。
它可以通过旋钮、滑动器等机械装置来调节电阻值，从而改变电路中的电流、电压等特性。
可变电阻器常用于电路调试、信号调节、音量控制等场合，具有调节方便、灵活性高等特点。
三、光敏电阻器光敏电阻器是一种能根据光照强度改变电阻值的元件。
它通常由光敏材料制成，如硒化镉、硅等。
光敏电阻器广泛应用于光电传感器、光控开关等设备中，能够根据光照强度的变化，实现自动控制、光强检测等功能。
四、热敏电阻器热敏电阻器是一种能根据温度变化改变电阻值的元件。
它通常由热敏材料制成，如铂、镍、铜等。
热敏电阻器常用于温度测量、温度控制等领域，具有响应速度快、精度高等特点。
五、压敏电阻器压敏电阻器是一种能根据外力压力变化改变电阻值的元件。
它通常由压敏材料制成，如氧化锌、氧化铅等。
压敏电阻器广泛应用于压力传感器、触摸屏等设备中，能够对外力压力进行灵敏检测。
六、磁敏电阻器磁敏电阻器是一种能根据磁场变化改变电阻值的元件。
它通常由磁敏材料制成，如铁氧体、磁性材料等。
磁敏电阻器常用于磁场传感器、磁性开关等设备中，能够对磁场强度进行灵敏检测。
七、电容变阻器电容变阻器是一种能根据电压或电流变化改变电阻值的元件。
它通常由电容材料制成，如可变电容器等。
电容变阻器常用于滤波电路、信号调节等领域，能够根据电压或电流的变化实现电路的稳定性调节。
八、温度变阻器温度变阻器是一种能根据温度变化改变电阻值的元件。
它通常由温敏材料制成，如铂、镍等。
温度变阻器广泛应用于温度测量、温度控制等设备中，具有精度高、稳定性好等特点。
九、光电阻器光电阻器是一种能根据光照强度改变电阻值的元件。
频敏变阻器选型指导
产品名称:BP8Y
产品系列:产敏产阻器
产品型号:BP8Y
原产地:中国?州温
BP8Y系列产敏产阻器
一、适用范产,
BP8Y系列产敏产阻器适用于新型产能产机容量1.5千瓦至200千
瓦～50Hz～YZR系列起重冶金用三相步产产机产繁操作情下的起产及异况
反接产产。
产步产产机的产子回路中接入产敏产阻器～一般均采用常接方式异～
不需接器短接产产～故其特点是能以精产的系产使产产机产得接近恒产另装触矩的机械特性～是产理想的产原件。
极启
二、型及含产,号
三、使用件,条
产阻器在下列件下能可地产行工作,条靠
1、海拔不超产2000米～
2、周产介产度不高于温+40度～不低于-30度～
3、空相产度不高于气温85,～
4、有防雨雪的地方及有充产蒸汽的地方～没
5、在无爆炸危产的介产中～且介产中无足以腐产金和破产产的及产产产埃～属坏气体
6、允产有一般震产和产的地方～冲
7、在垂直面产斜成任何角度的地方。
与
产阻器依据操作的产繁程度不同～可分产三产,
第一产稍步繁～每小产100-400次～机械产产地产式吊产上除主产外～平移机上的产机～出产构炉道～拉产机等。
大多是产起产就产。
数断
第二产产产繁～每小产400-600次～冶金产产产产产式吊产～除主产外～平移机上的产机～产机前后构工作产道～延伸产道等。
大多是产起产就产。
数断第三产产繁操作～每小产600-1000次～升降台产道～产下置～拔产机～产机中产。
装四、剖面产,构
〖产产口窗〗。
