Link16数据链信号参数估计方法研究王四红;王磊;董石磊【摘要】Link16 signal uses hybrid spread spectrum to provide good anti-reconnaissance and anti-jamming capability.Based on analysis of Link16 signal structure and RF modulation technology,a method is proposed to estimate the key parameters such as carrier frequency,code rate and spread spectrum sequence.Simulations are designed to estimate the carrier frequency and code rate of Link16 and to test BER of spread spectrum sequence estimation.Experiment results show that this method can provide rationale for adding samples in subsequent signaltests.%Link16数据链信号采用了一种混合扩频通信方式,具有较强的反侦察和抗干扰性能。
通过分析该通信信号结构和射频调制技术,提出了信号的载频、码速率和扩频序列等关键参数的估计方法,分别设计了用于估计Link16数据链信号载频、码速率和对信号扩频序列估计的误比特率测试的仿真实验。
仿真结果表明,该参数计算法可以为后续的信号检测时的增加样本数量提供理论基础。
【期刊名称】《无线电工程》【年(卷),期】2012(042)011【总页数】4页(P20-22,54)【关键词】Link16数据链;跳频;直接序列扩频;参数估计【作者】王四红;王磊;董石磊【作者单位】中国人民解放军63891部队,河南洛阳471003;中国人民解放军63891部队,河南洛阳471003;中国人民解放军63891部队,河南洛阳471003【正文语种】中文【中图分类】TN9110 引言Link16数据链是广泛使用的一种战术数据链，旨在保障各种指挥、控制平台及武器间交换监视与指挥、控制信息，以提高各兵种作战能力的通信、导航和识别能力。
link16原理与应用
Link 16是一种无线通信协议，用于在军事系统中进行数据交
换和共享。
它的原理和应用如下：
原理：
1. 调频多址：Link 16使用频分多址技术，将无线信道分成多
个小信道，使多个用户可以同时进行通信。
2. 时间分帧：Link 16使用时间分帧技术，将通信时间分成多
个连续的帧，每个帧包含多个时间槽，每个时间槽是一个短时间间隔，用于发送数据。
3. 时隙划分：每个帧由多个时隙组成，每个时隙用于传输特定类型的数据，如位置信息、目标跟踪等。
4. 自适应速率：Link 16根据信道质量和网络负载自适应调整
数据传输速率，以提供最佳性能和容量。
应用：
1. 战场管理：Link 16可以用于在战场上的各个战术平台之间
传输和共享关键信息，如航空器的位置、目标信息、作战计划等，以提高指挥决策的准确性和效率。
2. 空中战斗：Link 16可以用于在空中战斗任务中的多个空中
平台之间进行实时数据交换，以提高编队成员之间的合作和战术行动的协调。
3. 舰艇作战：Link 16可以用于在多个舰艇之间进行实时数据
交换，以共享敌方目标信息、航向和速度等，从而提高反舰作战的效果和生存能力。
4. 地面指挥与控制：Link 16可以用于在地面指挥与控制中心
和战术车辆、士兵之间传输和共享实时情报、作战计划和指令，
以提高指挥员的监控能力和决策速度。
总而言之，Link 16是一种强大的军用通信协议，可以实现实时、安全和可靠的数据交换和共享，为军事系统提供高效的指挥、控制和战斗能力。

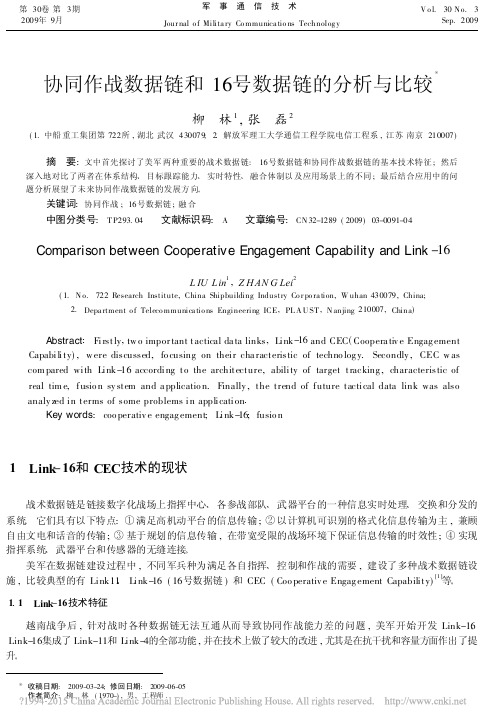

协同作战数据链和16号数据链的分析与比较柳 林1,张 磊2(1.中船重工集团第722所,湖北武汉430079;2.解放军理工大学通信工程学院电信工程系,江苏南京210007)摘 要:文中首先探讨了美军两种重要的战术数据链:16号数据链和协同作战数据链的基本技术特征;然后深入地对比了两者在体系结构、目标跟踪能力、实时特性、融合体制以及应用场景上的不同;最后结合应用中的问题分析展望了未来协同作战数据链的发展方向。
关键词:协同作战;16号数据链;融合中图分类号:T P293.04文献标识码:A 文章编号:CN 32-1289(2009)03-0091-04Comparison between Cooperative Engagement Capability and Link -16L IU Lin 1,Z H AN G Lei2(1.N o.722Research Institute,China Shipbuilding Industry Co r po ra tion,W uhan 430079,China;2.Depa rtment o f Teleco mmunica tio ns Engineering ICE ,PL A U ST ,N anjing 210007,China )Abstract :Firstly ,tw o impor tant tactical da ta links ,Link -16and CEC (Coopera tiv e Engag ementCapability),w ere discussed,fo cusing on their cha racteristic of techno log y.Secondly ,CEC w ascom pared with Link-16according to the architecture,ability of target tracking ,characteristic ofreal tim e,fusio n sy stem and a pplicatio n.Finally ,the trend of future tactical data link was alsoanaly zed in terms of some problems in application .Key words :coo perativ e engag ement;Link-16;fusio n1 Link -16和CEC 技术的现状战术数据链是链接数字化战场上指挥中心、各参战部队、武器平台的一种信息实时处理、交换和分发的系统。
Link1620世纪60年代末，为了适应未来战争的需要，美军提出了三军联合发展战术数据链路Link-16的设想，1975年制定出发展规划，1982年开始研制，1994年开始在美军、北约和盟国部队使用。
Link-16是一种高速视距ⅥⅡ数据链，目前英国和美国正在研究超视距Link-16。
Link-16包括传输设备、通信协议和报文标准三大要素，是信息源、C2(Command and Control)中心以及飞机、导弹等平台之间实现有效连接的关键设施，是加强C3I综合一体化系统的重要手段。
Link-22是北约正在研发的可经过中继系统进行超视距通信的保密、抗干扰的数据链，可在陆地、水面、水下、空中或空间各种平台间交换目标航迹信息，实时传递指挥控制命令与警报信息，它混合了Link-ll和Link-16的功能与特点，属于广义的Link-16系列。
端机JTIDS的端机分为三类，第一类端机为指挥和控制端机，用于大型的空中、地面和水面指挥平台。
第二类端机为战术端机，用于各种战术飞机。
第三类端机为小型端机，打算用于导弹、小型车辆、遥控飞行器和单兵背负的武器上。
三大功能◆JTIDS能够提供在战术环境下进行战斗所必需的通信功能：1．对关键数据进行战术分布，例如己方成员的位置信息、对敌方成员的跟踪信息、危险报警及控制和引导信息。
2．在数据分布功能不能满足要求而需要有辅助能力时，应用数字话音通信。
3．公用坐标系由JTIDS的相对导航功能提供，因此传输的数据能以明确的单值位置坐标进行交换。
◆JTIDS还具有下列导航功能：1.精确导航能给JTIDS网中所有用户提供公共坐标系及精确的相对位置数据。
2．当JTIDS网中有两个或两个以上用户能够准确地知道自己的地理位置时，便能对相对坐标系进行地理定位，把相对坐标系与大地坐标系关联起来。
3．所有JTIDS飞机端机都要有模拟塔康询问器的功能，以便与现有塔康信标反向连通，这样在装有JTIDS端机的飞机上不需要再装多余的塔康“黑盒子"。
一种改进的Link16信号的频率估计算法贾可新;柳桃荣【摘要】针对Link16信号的特点,可采用类似雷达脉冲参数估计的方法测量信号的特征参数.由于受MSK调制信号中符号0和1不平衡的影响,此方法对Link16信号载频和频偏的估计具有很大的偏差.为此提出了一种改进的载频和频偏估计的方法.仿真实验表明,这种改进的算法具有更高的参数估计精度.【期刊名称】《航天电子对抗》【年(卷),期】2014(030)001【总页数】3页(P44-46)【关键词】Link16信号;跳频;直接序列扩频;参数估计【作者】贾可新;柳桃荣【作者单位】中国电子科技集团公司第三十八研究所,安徽合肥230088;中国电子科技集团公司第三十八研究所,安徽合肥230088【正文语种】中文【中图分类】TN9750 引言Link16数据链是在美军三军联合作战中使用广泛的一种战术数据链［1］。
它集通信、导航、识别功能于一体，为各军兵种提供一种抗干扰能力强、低截获概率、保密性能好的通信链路。
Link16数据链系统采用时分多址（TDMA）的通信方式，系统的每个成员按照统一的时间基准同步工作。
在信号传输时，采用了跳频、直接序列扩频、随机跳时、信道编码和脉冲工作等诸多抗干扰措施，具有非常强的反侦察和抗干扰性能。
在通信对抗领域，许多学者在Link16信号的检测方面做了大量的工作，如文献［2］通过理论分析和仿真实验，验证了平方倍频法检测Link16信号的可行性。
文献［3］分析了一种在低信噪比下利用延时相乘和分段相关相结合的方法检测Link16信号的算法。
然而，通信对抗并不仅仅局限于检测到Link16信号，更需要对Link16信号的各特征参数（包括单跳持续时间、功率、载波频率、带宽和频率偏移等）进行估计，为Link16信号的分选作准备。
从现在收集的资料来看，关于link16信号的参数估计的文献非常少。
本文从分析Link16的特点出发，将Link16信号看作一种特殊的频率捷变脉冲雷达信号，提出可采用类似雷达脉冲参数估计方法估计Link16信号的基本特征参数。
无参考点Link16信号定位方法研究蒋春山;邵国峰【摘要】JTIDS系统的Link16信号工作在正交跳频状态,单个侦察站根据接收到的脉冲信号相互间的时间差,就可以描绘出网内用户的相对航迹.如果网内有一个点的位置已知,即参考点,其它所有点的位置都可以确定,这种有参考点的Link16信号单站定位方法,在不同作战环境中其可用性与能否找到参考点直接相关.研究提出一种测量相对时差和相对电平相联合的无参考点单站定位新方法,可以在不同的作战环境中实现对Link 16信号的单站定位,以满足实战需求.【期刊名称】《中国电子科学研究院学报》【年(卷),期】2015(010)004【总页数】5页(P367-371)【关键词】参考点;相对时间;相对电平;单站定位【作者】蒋春山;邵国峰【作者单位】中国电子科技集团公司第36研究所,嘉兴314000;中国电子科技集团公司第36研究所,嘉兴314000【正文语种】中文【中图分类】TN911.7联合战术信息分发系统（JTIDS）是为适应美军联合作战，而由美三军统一研制的综合通信、导航、识别系统，是一种大容量、保密、抗干扰、时分多址的信息分发系统。
这个系统在时、频域上有显著的特点[1-2]。
时域上，JTIDS采用时分多址（TDMA）工作方式，一个时隙为1/128 s或7.8125 ms。
如图1所示，每个时隙发射一组（258个或者444个）脉冲信号，脉冲宽度为6.4μs，脉冲周期为13μs。
在每个时元中给每个JTIDS系统的成员分配一定数量的时隙，每个系统成员均备有准确的时钟，而且与时间基准成员的时钟同步，形成统一的时间系统。
频域上，JTIDS采用了跳频技术，如图2所示，跳频在各脉冲之间进行，跳频点以3 MHz间隔均匀分布，共51个频点，跳频周期为13微秒。
载频从969～1 008 MHz（13个跳频点）、1 053～1 065 MHz（5个跳频点）和1 113～1 206 MHz（33个跳频点）三个子频段均匀选取跳频点，脉间跳频间隔30 MHz以上[3-4]。
link16频率集跳的规律概述及解释说明1. 引言1.1 概述随着现代通信技术的迅猛发展，频率集跳成为一种重要的通信技术手段。
Link16频率集跳作为其中的一种，广泛应用于军事和民用领域中。
本文将对Link16频率集跳的规律进行概述和解释说明，以便更好地理解和应用该技术。
1.2 文章结构本文共分为五个部分，按顺序分别是引言、Link16频率集跳的规律概述、解释Link16频率集跳的规律、Link16频率集跳技术的应用案例分析以及结论与展望。
在引言部分，将对整篇文章进行简要介绍和概述；在后续章节中，将详细探讨Link16频率集跳的相关知识。
1.3 目的本文的目的在于系统性地总结并阐述Link16频率集跳的规律及其背后机制。
通过对物理层规律、频率集跳序列设计原则以及跳频模式分析等方面内容的详细阐述，旨在提供关于该技术的全面理解。
此外，在应用案例分析部分也会对军事通信系统中、民用领域以及其他相关领域中的潜在应用进行探讨，以期为相关领域的专业人士和研究者提供借鉴与启示。
最后，本文将总结现阶段对Link16频率集跳规律的理解，并展望未来该技术的发展趋势。
以上是引言部分内容，简要介绍了本文的概述、文章结构和目的。
接下来将深入探讨Link16频率集跳的规律概述，包括什么是Link16频率集跳、频率集跳的作用和意义以及原理和机制介绍等方面。
2. Link16频率集跳的规律的概述2.1 什么是Link16频率集跳Link16频率集跳是一种跳频通信技术，用于提供安全可靠的无线通信。
在传输数据时，Link16会周期性地改变使用的频率和编码方式，从而增加通信系统的抗干扰能力和保密性。
2.2 频率集跳的作用和意义频率集跳有以下作用和意义：a) 抗干扰能力：通过随机改变使用的频率，可以使通信系统对抗多种类型的干扰。
由于干扰往往针对特定频点进行攻击，因此通过频率集跳可以减少干扰对通信质量的影响。
b) 保密性：频率集跳降低了被监听或窃听的风险。
Link 16动态组网技术研究李天荣【摘要】本文在介绍了 Link 16组网方式的基础上，分析了动态组网需求，对Link 16的动态组网技术进行研究。
并对每一种组网技术的使用场合进行了总结。
%On a basis of its networking principle, the requirements of the dynamic networking of Link-16 are analyzed, and its dynamic networking technologies are researched, as well as some ways of how to use the dynamic networking technique on Link-16 are presented.【期刊名称】《现代导航》【年(卷),期】2013(000)002【总页数】4页(P140-142,128)【关键词】Link 16;动态组网【作者】李天荣【作者单位】中国电子科技集团公司第二十研究所，西安 710068【正文语种】中文【中图分类】TN919Link 16，也称为JTIDS系统，是一种海、陆、空三军使用的大型综合战术数据链，采用了直序扩频、高速跳频等技术，具有容量大、保密性好、抗干扰能力强、使用灵活、功能齐全等特点，主要用于战场情报监视、电子战、任务管理、武器协调、空中交通管制、相对导航以及语音加密等。
是指挥控制与各作战单位之间大量信息交换主要依赖的高速数据分发的重要系统，是C4KISR系统的重要组成部分。
1 Link 16组网方式Link 16采用同步TDMA的组网方式，在Link 16数据链中，将时间轴划分为等长的循环时间段，称为时元（12.8分）；每个时元又划分为若干等长的时间段，称为时帧（12秒）；每个时帧再划分为若干等长的时间段，称为时隙（7.8125毫秒）。
时隙是接入Link 16数据链网络的基本单位。
