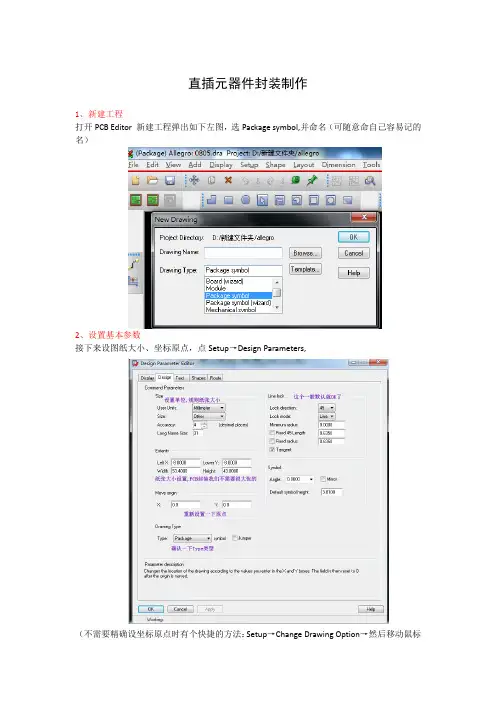

直插元器件封装制作1、新建工程打开PCB Editor 新建工程弹出如下左图，选Package symbol,并命名（可随意命自己容易记的名）2、设置基本参数接下来设图纸大小、坐标原点，点Setup→Design Parameters,（不需要精确设坐标原点时有个快捷的方法：Setup→Change Drawing Option→然后移动鼠标到你想放置原点的地方点一下鼠标即完成）3、摆放封装元器件焊盘Layout→Pins（右键选择Done是退出放置）先在控制面板中的Options项中设置一下（设置前必须先点击Layout→Pins才能打开Options，否则Options的选项与下图不一样），设置好后即可输入坐标值的方法精确摆放焊盘也可手动。
Padstack中打开的焊盘是在Setup-User Preferences中padpath中设置的1>输入坐标放置在Command 窗口输入x __ __(后面两个数是最左上角那个焊盘的坐标)，然后在回车。
2>手工放置Layout-Pins（为了手工放置更精确，还可以把网格设置得小一样，点击Steup->Grids，弹出Define Grid对话框，见下图）如果要删除多余的焊盘点击工具栏的图标按钮，或者点击Edit->Delete。
然后按住鼠标左键将要删除的焊盘全部框中，或者单个单个的点，右键选择Done4、修改焊盘编号自动生成的焊盘编号和我们要的焊盘编号不符，为此还需将焊盘编号改过来。
单击左上角的图标按钮，将编辑模式切换到Generaledit 模式（右键选择Done也行。
这样做不行）。
点击右边的Find 窗口然后点击All Off 按钮，再将Text 复选框勾上。
（Fine可以将帮助选择指定的对象，这里就是将Text选择出来）5、添加元器件的安装外框(Assembly Top)(都可用坐标输入)选Add→Line,然后到控制面板里确认是否已经是Package Geometry,再选Assembly_Top.设置好后根据元器件的尺寸自己算一下要画多大的框就可以了。

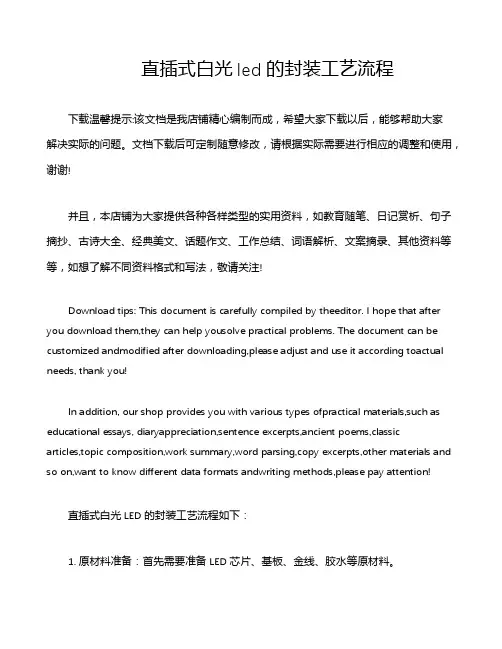

直插式白光led的封装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!直插式白光LED的封装工艺流程如下：1. 原材料准备：首先需要准备LED芯片、基板、金线、胶水等原材料。
直插式电阻电容封装与尺寸图解部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式<比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定<色环）电阻如下图：b5E2RGbCAP常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
p1EanqFDPw 尺寸大小如下图<AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
DXDiTa9E3d而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：RTCrpUDGiT二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示<示例RAD-0.3）。
5PCzVD7HxA2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
元器件封装介绍一、元器件封装的类型元器件封装按照安装的方式不同可以分成两大类。
(1)直插式元器件封装。
直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图F1-1所示。
图F1-1 直插式元器件的封装示意图典型的直插式元器件及元器件封装如图F1-2所示。
图F1-2 直插式元器件及元器件封装(2)表贴式元器件封装。
表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图F1-3所示。
焊盘贯穿整个电路板Protel 99 SE基础教程2图F1-3 表贴式元器件的封装示意图典型的表贴式元器件及元器件封装如图F1-4所示。
图F1-4 表贴式元器件及元器件封装在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层（Top Layer）。
二、常用元器件的原理图符号和元器件封装在设计PCB的过程中，有些元器件是设计者经常用到的，比如电阻、电容以及三端稳压源等。
在Protel 99 SE中，同一种元器件虽然相同电气特性，但是由于应用的场合不同而导致元器件的封装存在一些差异。
前面的章节中已经讲过，电阻由于其负载功率和运用场合不同而导致其元器件的封装也多种多样，这种情况对于电容来说也同样存在。
因此，本节主要向读者介绍常用元器件的原理图符号和与之相对应的元器件封装，同时尽量给出一些元器件的实物图，使读者能够更快地了解并掌握这些常用元器件的原理图符号和元器件封装。
(1)电阻。
电阻器通常简称为电阻，它是一种应用十分广泛的电子元器件，其英文名字为“Resistor”，缩写为“Res”。
电阻的种类繁多，通常分为固定电阻、可变电阻和特种电阻3大类。
固定电阻可按电阻的材料、结构形状及用途等进行多种分类。
电阻的种类虽多，但常用的电阻类型主要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。
固定电阻的原理图符号的常用名称是“RES1”和“RES2”，如图F1-5（a）所示。
直插式电阻电容封装与尺寸之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。
2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

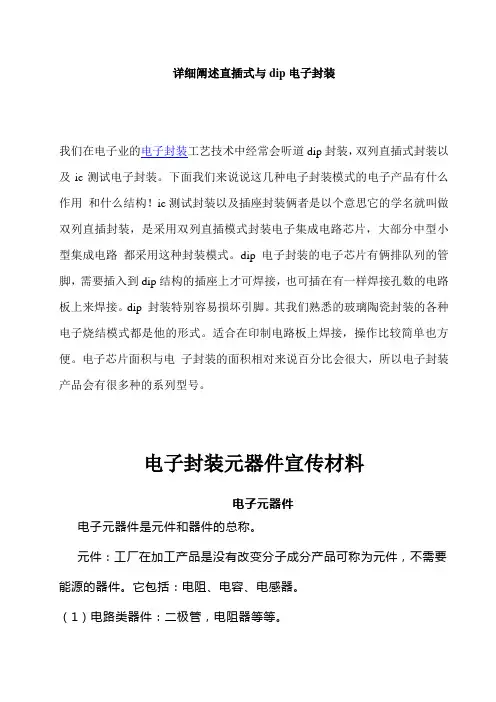

详细阐述直插式与dip电子封装我们在电子业的电子封装工艺技术中经常会听道dip封装，双列直插式封装以及ic测试电子封装。
下面我们来说说这几种电子封装模式的电子产品有什么作用和什么结构！ic测试封装以及插座封装俩者是以个意思它的学名就叫做双列直插封装，是采用双列直插模式封装电子集成电路芯片，大部分中型小型集成电路都采用这种封装模式。
dip电子封装的电子芯片有俩排队列的管脚，需要插入到dip结构的插座上才可焊接，也可插在有一样焊接孔数的电路板上来焊接。
dip 封装特别容易损坏引脚。
其我们熟悉的玻璃陶瓷封装的各种电子烧结模式都是他的形式。
适合在印制电路板上焊接，操作比较简单也方便。
电子芯片面积与电子封装的面积相对来说百分比会很大，所以电子封装产品会有很多种的系列型号。
电子封装元器件宣传材料电子元器件电子元器件是元件和器件的总称。
元件：工厂在加工产品是没有改变分子成分产品可称为元件，不需要能源的器件。
它包括：电阻、电容、电感器。
（1）电路类器件：二极管，电阻器等等。
（2）连接类器件：连接器，插座，连接电缆，印刷电路板(PCB)器件：工厂在生产加工时改变了分子结构的器件称为器件。
器件分为：（1）.主动器件，主要特点是：(1)自身消耗电能 (2).还需要外界电源。
（2）.分立器件，分为①双极性晶体三极管②场效应晶体管③可控硅④半导体电阻电容（3）.模拟集成电路，由电容、电阻、晶体管等组成的模拟电路集成在一起用来处理模拟信号的集成电路。
如集成运算放大器、比较器、对数和指数放大器、模拟乘（除）法器、锁相环、电源管理芯片等。
（4）.数字集成电路，将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。
数字集成电路分为小规模集成（SSI）电路、中规模集成（MSI）电路、大规模集成（LSI）电路、超大规模集成（VLSI）电路和特大规模集成（ULSI）电路。
它包括：基本逻辑门、触发器、寄存器、译码器、驱动器、计数器、整形电路、可编程逻辑器件、微处理器、单片机、DSP等。
直插式元器件的装配工艺
直插式元器件的装配工艺如下：
1. 准备工具和材料。
需要准备直插式元器件、焊锡丝、焊接烙铁、夹子等工具和酒精、棉签等材料。
2. 准备PCB。
将PCB放在工作台上，清洗表面，检查是否存在短路、开路等问题。
3. 制定焊接计划。
根据PCB上元器件的位置和数量，制定焊接计划，确定哪些元器件先焊接。
4. 放置元器件。
根据元器件的包装类型和名称，将元器件放置在PCB上。
5. 固定元器件。
使用夹子或手按将元器件固定在PCB上，确保元器件与PCB 贴合紧密。
6. 焊接元器件。
用焊接烙铁将焊锡丝加热，使其融化后覆盖在元器件的焊脚上，等待焊接完全后，用酒精和棉签清洗焊接部位。
7. 检查焊接质量。
检查焊接点是否充分焊接，是否存在短路、开路等问题。
8. 进行功能测试。
将已焊接的电路板连接上电源，进行功能测试，确保电路板能够正常工作。
9. 打标签和封装。
在PCB上打标签，包装并存储。
之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式<比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定<色环）电阻如下图：b5E2RGbCAP常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
p1EanqFDPw 尺寸大小如下图<AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
DXDiTa9E3d而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：RTCrpUDGiT二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示<示例RAD-0.3）。
5PCzVD7HxA2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

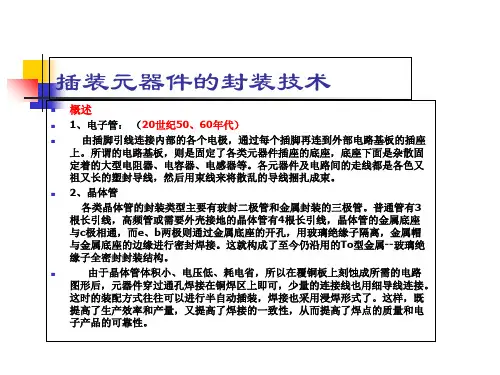

第1章集成电路封装概论2学时第2章芯片互联技术3学时第3章插装元器件的封装技术1学时第4章表面组装元器件的封装技术2学时第5章BGA和CSP的封装技术4学时第6章POP堆叠组装技术2学时第7章集成电路封装中的材料4学时第8章测试概况及课设简介2学时一、芯片互联技术1、引线键合技术的分类及结构特点？答：1、热压焊：热压焊是利用加热和加压力，使焊区金属发生塑性形变，同时破坏压焊界面上的氧化层，使压焊的金属丝与焊区金属接触面的原子间达到原子的引力范围，从而使原子间产生吸引力，达到“键合”的目的。
2、超声焊：超声焊又称超声键合，它是利用超声波(60-120kHz)发生器产生的能量，通过磁致伸缩换能器，在超高频磁场感应下，迅速伸缩而产生弹性振动经变幅杆传给劈刀，使劈刀相应振动；同时，在劈刀上施加一定的压力。
于是，劈刀就在这两种力的共同作用下，带动Al丝在被焊区的金属化层(如Al膜）表面迅速摩擦，使Al丝和Al膜表面产生塑性形变。
这种形变也破坏了Al层界面的氧化层，使两个纯净的金属面紧密接触，达到原子间的“键合”，从而形成牢固的焊接。
3、金丝球焊：球焊在引线键合中是最具有代表性的焊接技术。
这是由于它操作方便、灵活，而且焊点牢固，压点面积大，又无方向性。
现代的金丝球焊机往往还带有超声功能，从而又具有超声焊的优点，有的也叫做热(压)(超)声焊。
可实现微机控制下的高速自动化焊接。
因此，这种球焊广泛地运用于各类IC和中、小功率晶体管的焊接。
2、载带自动焊的分类及结构特点？答：TAB按其结构和形状可分为Cu箔单层带：Cu的厚度为35-70um，Cu-PI双层带Cu-粘接剂-PI三层带Cu-PI-Cu双金属3、载带自动焊的关键技术有哪些？答：TAB的关键技术主要包括三个部分：一是芯片凸点的制作技术；二是TAB载带的制作技术；三是载带引线与芯片凸点的内引线焊接和载带外引线的焊接术。
制作芯片凸点除作为TAB内引线焊接外，还可以单独进行倒装焊（ＦＣＢ）4.倒装焊芯片凸点的分类、结构特点及制作方法？答：蒸镀焊料凸点：蒸镀焊料凸点有两种方法，一种是C4 技术，整体形成焊料凸点；电镀焊料凸点：电镀焊料是一个成熟的工艺。
常用电子元器件的封装形式1.DIP（直插式）封装：DIP封装是电子元器件的一种常见封装形式，其引脚以直插式连接到电路板上。
它的主要特点是易于手工焊接和更换，适用于大多数应用场景。
但是由于引脚间距相对较大，封装体积较大，无法满足小型化需求。
2.SOP（小外延封装）封装：SOP封装是一种较小的表面贴装封装，其引脚呈直线排列并焊接在电路板的表面上。
SOP封装具有容易自动化生产、体积小、引脚数量多等特点，适用于中等密度的电子元器件。
3.QFP（方形浸焊封装）封装：QFP封装是一种表面贴装封装，引脚排列呈方形形状，并通过焊点浸焊在电路板表面上。
QFP封装具有高密度、小尺寸、引脚数量多等特点，适用于高性能、小型化的电子设备。
4.BGA（球栅阵列）封装：BGA封装是一种高密度的表面贴装封装，引脚排列成网格状，并通过焊球连接到电路板的焊盘上。
BGA封装具有高密度、小尺寸、良好的散热性能等特点，适用于高性能计算机芯片、微处理器等。
5.SMD（表面贴装）封装：SMD封装是一种广泛应用于电子元器件的表面贴装封装。
其特点是体积小、重量轻、引脚密度高，适用于大规模自动化生产。
常见的SMD封装包括0805、1206、SOT-23等。
6.TO（金属外壳）封装：TO封装是一种金属外壳的电子元器件封装形式。
其主要特点是能够提供良好的散热性能和电磁屏蔽效果，适用于功率较大、需要散热的元器件。
7.COB（芯片上下接插封装）封装：COB封装是一种将芯片直接粘贴到电路板上，并通过金线进行引脚连接的封装形式。
COB封装具有体积小、重量轻、引脚数量多等特点，适用于小型化、高集成度的电子设备。
8.QFN（无引脚封装）封装：QFN封装是一种无引脚的表面贴装封装，引脚位于封装的底部。
QFN封装具有体积小、引脚密度高、良好的散热性能等特点，适用于小型、高性能的电子产品。
9.LCC（陶瓷外壳）封装：LCC封装是一种使用陶瓷材料制成的封装形式，具有较高的耐高温性和良好的散热性能。
图解直插式电阻电容封装与尺寸直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：直插式电阻功率与封装尺寸:1/8W ----AXIAL-0.31/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）1W----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）2W ----AXIAL-0.8(根据实际测量，AXIAL-0.9的尺寸比较合适)3W ----AXIAL-1.05W ----AXIAL-1.2另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
