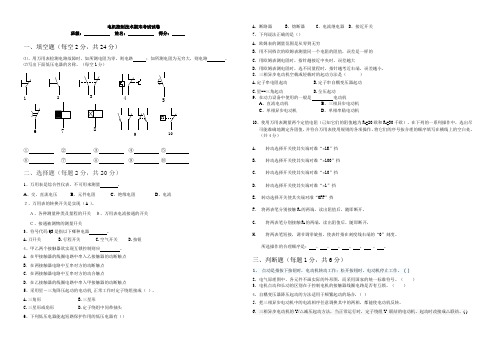

电机控制技术期末考试试卷班级：姓名：得分：一、填空题（每空2分，共24分）⑴、用万用表检测电路故障时，如所测电阻为零，则电路；如所测电阻为无穷大，则电路。
⑵写出下面低压电器的名称。
（每空1分）①②③④⑤⑥⑦⑧⑨⑩二、选择题（每题2分，共20分）1、万用表是综合性仪表，不可用来测量。
A、交、直流电压B、元件电阻C、绝缘电阻D、电流２、万用表的转换开关是实现（ A ）。
Ａ、各种测量种类及量程的开关Ｂ、万用表电流接通的开关Ｃ、接通被测物的测量开关3、符号代码QS是指以下哪种电器。
A.刀开关B.行程开关C.空气开关D.按钮4、甲乙两个接触器欲实现互锁控制则应。
A．在甲接触器的线圈电路中串入乙接触器的动断触点B．在两接触器电路中互串对方的动断触点C．在两接触器电路中互串对方的动合触点D．在乙接触器的线圈电路中串入甲接触器的动断触点5、采用星－三角降压起动的电动机,正常工作时定子绕组接成（）.A.三角形B.三星形C.三星形或角形D.定子绕组中间带抽头6、下列低压电器能起短路保护作用的低压电器有（）A、断路器 B、熔断器 C、电流继电器 D、接近开关7、下列说法正确的是（）A、欧姆表的测量范围是从零到无穷B、用不同档次的欧姆表测量同一个电阻的阻值，误差是一样的C、用欧姆表测电阻时，指针越接近中央时，误差越大D、用欧姆表测电阻时，选不同量程时，指针越考近右端，误差越小。
8、三相异步电动机空载或轻载时的起动方法是（）A.定子串电阻起动B.定子串自耦变压器起动C.星--三角起动D.全压起动9、在动力设备中使用的一般是电动机A、直流电动机B、三相异步电动机C、单相异步电动机D、单相串励电动机10、使用万用表测量两个定值电阻（已知它们的阻值越为R1=20欧和R2=30千欧），在下列的一系列操作中，选出尽可能准确地测定各阻值，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序填写在横线上的空白处。
（共4分）A. 转动选择开关使其尖端对准“⨯1K”挡B. 转动选择开关使其尖端对准“⨯100”挡C. 转动选择开关使其尖端对准“⨯10”挡D. 转动选择开关使其尖端对准“⨯1”挡E. 转动选择开关使其尖端对准“OFF”挡F. 将两表笔分别接触R1的两端，读出阻值后，随即断开，G. 将两表笔分别接触R2的两端，读出阻值后，随即断开，H. 将两表笔短接，调节调零旋扭，使表针指在刻度线右端的“0”刻度。
电机与电气控制考试试题共78题，答对一题得1分1.在熔断器的时间-电流特性看，熔断器的熔断时间与电流的关系是A.增大而增大B.缩短而缩短C∙成正比D.增大而缩短］2∙接入电动机三相电源进线中的任意两相对调接线，电动机就会反转，实质上是改变了A.三相电源线B.定子绕组C.旋转磁场D.转子绕组3.熔断器的作用是A.控制行程B.控制速度C.短路或严重过载保护D.弱磁保护4.要实现一台电动机启动后才允许另一台电动机启动的控制线路，一般称为A.顺序控制B.联锁控制C.自锁控制D.多地控制5.接触器自锁正转控制线路中的自锁触点应与A.停止按钮串联B.启动按钮串联C启动按钮并联向；D.停止按钮并联6.在正反转和行程控制电路中，各个常闭辅助触点互相串联在对方的吸引线圈电路中，其目的是为了A.起自锁作用B.保证两个接触器可以同时带电C.保证两个接触器的主触点不能同时动作D.能灵活控制正反转（或行程）运行7.自锁与互锁是控制电路中的常见功能，下列说法正确的是A.自锁功能利用动合（常开）触点实现，互锁功能利用动断（常闭）触点实现.Y,-）8.自锁功能利用动合（常开）触点实现，互锁功能利用动合（常开）触点实现C.自锁功能利用动断（常闭）触点实现，互锁功能利用动断（常闭）触点实现D.自锁功能利用劫断（常闭）触点实现，互锁功能利用劫合（常开）触点实现9.改变三相异步电动机旋转方向的方法是A.改变电源频率B.改变电源电压C.改变定子绕组中电流的相序（D.改变电机的工作方式10Y—△降压启动适用于正常运行时绕组接线为（）的电动机A.Y形B.△形（CYY形D.Y或△形均可11.一台三相交流异步电动机的额定功率为7.5kW，额定电流为14.5A，启动电流为额定电流的7倍，直接启动时，根据经验公式可判断供电电源变压器的容量应大于或等于A∙180kV∙AB∙187.5kV∙AC∙315kV∙AD∙157.5kV∙A12.按钮的颜色为绿色表示A.停车B.启动（C.紧急停车D.抑制危险情况12.三相异步电动机进行降压启动的主要目的是A.降低定子绕组上的电压B.限制启动电流（C.降低启动转矩D.防止电动机转速失控13.熔断器在电气线路或设备出现短路故障时，应A.不熔断B.立即熔断B4笑）C.延时熔断D.提前熔断14.接触器线圈通电后，其动合和动断触点的动作情况是A.动断触点先闭合，动合触点后断开B.动断触点和动合触点同时断开C动断触点先断开，动合触点后闭合（：涧'"：）D.动断触点和动合触点同时闭合15.交流接触器的辅助触点只能接在A∙控制电路（一B.主电路C.主电路或控制电路D.无法判定16.在按钮和接触器双重联锁正反转控制线路中，正反转起动按钮的动断触点应A.串接在自己控制回路中.B.并接在自己起动按钮两端C.并接在对方起动按钮两端D.串接在对方控制回路中17.在操作按钮和接触器双重联锁正反转控制线路时，要使电动机从反转变为正转，正确的操作方法是A.可直接按下反转起动按钮B.必须先按下停止按钮，再按下正转起动按钮C.必须先按下停止按钮，再按下反转起动按钮D.可直接按下正转起动按钮18.当其他电器的触点数或触点容量不够时，可借助()作中间转换，用来控制多个元件或回路A.热继电器B.接触器C.中间继电器D.时间继电器19.电动机直接起动时的起动电流较大，一般为电动机额定电流的()倍A.l~3B.4~7C.2~4D.5~820.热继电器中主双金属片的弯曲主要是由于两种金属材料的()不同A.机械强度B.导电能力C.电阻值D.热膨胀系数i21.停止按钮只能A.断开主电路B.断开控制电路C.接通或断开电路D.接通控制电路22.把50HZ的三相交流电通入4个磁极的三相异步电动机定子绕组中，产生的旋转磁场转速为A.750r∕minB.1000r∕minC.1500r∕min恒东）D.3000r∕min23.下面有关三相异步电动机Y-Δ降压启动运行，描述不正确的是A.降压启动的目的是为了减小启动电流B.正常运行时定子绕组为△形接法的电动机，才可采用Y—△降压启动C.适合大容量电动机的满载启动D.Y形启动转矩是△形启动转矩的1/324.在三相四线制中性点接地供电系统中，线电压指的是A.相线对地间的电压B.零线对地间的电压C.相线对零线间的电压D.相线与相线之间的电压( >25.当改变三相交流异步电动机定子绕组的电源相序，定子绕组产生反向旋转磁场，从而使转子受到与原旋转磁场方向相反的制动力矩而迅速停车的制动方式是A.电容制动B.能耗制动C.反接制动D.回馈制动26.电动机的定子铁心用硅钢片叠压而成，其作用是为了A.增加电动机的机械强度B.减少磁滞损耗C.减少涡流损耗，27.如果某三相异步电动机的极数为4级，同步转速为1800r∕min，那么三相电流的频率为［单选题］A.5OHzB.60HzC.45HzD.3OHz28.当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠()，然后才能把仪表联接线拆开A惭开B.短路IC.接地D.接零29.下列哪个选项不是三相异步电动机的起动方法A.直接起动B.Y-△起动C.自耦变压器起动D.零起动30.电压互感器实质上是一个A.电焊变压器B.降压变压器C.升压变压器D.自耦变压器31.异步电动机三种基本调速方法中，不含A.变极调速B.变频调速C.变转差率调速D.变电流调速32.电气接线时，A、B、C三相按相序，线的颜色配置为A.红、绿、黄B.黄、绿、红（C.绿、黄、红D.绿、红、黄33.电动机三相定子绕组在空间位置上彼此相差A.60。
控制电机自考试题及答案一、单项选择题（每题2分，共20分）1. 控制电机通常是指在自动控制系统中使用的电机，以下哪项不是控制电机的主要功能？A. 精确的速度控制B. 高效率的能量转换C. 复杂的逻辑运算D. 位置的精确控制答案：C2. 步进电机的工作原理是基于以下哪种物理效应？A. 电磁感应B. 洛伦兹力C. 法拉第电磁感应定律D. 光电效应答案：B3. 直流伺服电机的调速范围通常是由什么决定的？A. 电源电压B. 电机的额定功率C. 电机的控制方式D. 电机的额定转速答案：C4. 交流伺服电机与直流伺服电机相比，以下哪项不是其优点？A. 结构简单B. 维护方便C. 调速范围宽D. 体积大答案：D5. 以下哪种电机不是伺服电机的一种？A. 直流伺服电机B. 交流伺服电机C. 步进电机D. 感应电机答案：D6. 控制电机的动态响应特性通常由以下哪个参数来描述？A. 转速B. 转矩C. 加速时间D. 效率答案：C7. 在控制电机的控制系统中，比例（P）、积分（I）和微分（D）控制器的作用是什么？A. 增加系统的稳定性B. 提高系统的响应速度C. 减少系统的超调量D. 所有上述选项答案：D8. 以下哪种控制方式不属于现代控制电机的驱动方式？A. 脉宽调制（PWM）B. 脉码调制（PCM）C. 矢量控制D. 直接转矩控制答案：B9. 控制电机在运行过程中，若负载突然消失，电机的转速会如何变化？A. 保持不变B. 逐渐减小C. 显著增加D. 先增加后减小答案：C10. 在设计控制电机的控制系统时，通常需要考虑的非电气因素包括以下哪项？A. 电机的重量B. 电机的尺寸C. 电机的成本D. 所有上述选项答案：D二、多项选择题（每题3分，共15分）11. 控制电机的控制系统通常需要实现以下哪些功能？（）A. 速度控制B. 位置控制C. 温度控制D. 压力控制答案：A B12. 步进电机的步距角越小，以下哪些描述是正确的？（）A. 分辨率越高B. 运行越平稳C. 转速越高D. 控制精度越高答案：A D13. 交流伺服电机的优点包括以下哪些？（）A. 响应速度快B. 噪音低C. 维护成本高D. 热效应小答案：A B D14. 在控制电机的控制系统中，积分控制器可以解决以下哪些问题？（）A. 消除稳态误差B. 提高系统的稳定性C. 增加系统的响应速度D. 减少系统的超调量答案：A B15. 控制电机在设计时需要考虑的电气因素包括以下哪些？（）A. 电机的额定电压B. 电机的额定电流C. 电机的绝缘等级D. 电机的散热能力答案：A B C D三、简答题（每题10分，共20分）16. 简述控制电机与普通电机的主要区别。
控制电机期末考试试题一、选择题（每题2分，共20分）1. 控制电机的工作原理是基于：A. 电磁感应B. 磁通变化C. 机械转动D. 热能转换2. 以下哪个不是控制电机的类型？A. 步进电机B. 直流电机C. 交流电机D. 热电偶3. 电机的启动电流通常比正常工作电流：A. 大B. 小C. 相等D. 不确定4. 电机的转速与磁场强度的关系是：A. 正比B. 反比C. 无关D. 先正比后反比5. 电机的转矩与电流的关系是：A. 正比B. 反比C. 无关D. 先反比后正比6. 电机的效率是指：A. 电机输出功率与输入功率的比值B. 电机的转速与输入电流的比值C. 电机的功率因数D. 电机的启动电流与正常工作电流的比值7. 电机的负载转矩增加时，电机的转速会：A. 增加B. 减少C. 不变D. 先增加后减少8. 电机的启动方式有：A. 直接启动B. 星-三角启动C. 软启动D. 所有选项都是9. 电机的过载保护通常通过：A. 热继电器B. 电流继电器C. 电压继电器D. 定时器10. 电机的制动方式主要有：A. 反接制动B. 能耗制动C. 再生制动D. 所有选项都是二、填空题（每空1分，共10分）1. 控制电机通常用于______和______。
2. 电机的额定功率是指电机在______下能够持续输出的最大功率。
3. 电机的额定电压是指电机在______时的电压。
4. 电机的额定转速是指电机在______时的转速。
5. 电机的额定电流是指电机在______时的电流。
6. 电机的启动转矩是指电机在______时的转矩。
7. 电机的额定效率是指电机在______时的效率。
8. 电机的过载能力是指电机能够承受的______。
9. 电机的绝缘等级是指电机的______。
10. 电机的短路保护是指电机在______时的保护。
三、简答题（每题10分，共20分）1. 简述控制电机的启动过程及其注意事项。
2. 描述电机过载保护的原理及其重要性。
电机控制技术期末考试试卷班级：姓名：得分：一、填空题（每空2分，共24分）⑴、用万用表检测电路故障时，如所测电阻为零，则电路；如所测电阻为无穷大，则电路。
⑵写出下面低压电器的名称。
（每空1分）①②③④⑤⑥⑦⑧⑨⑩二、选择题（每题2分，共20分）1、万用表是综合性仪表，不可用来测量。
A、交、直流电压B、元件电阻C、绝缘电阻D、电流２、万用表的转换开关是实现（ A ）。
Ａ、各种测量种类及量程的开关Ｂ、万用表电流接通的开关Ｃ、接通被测物的测量开关3、符号代码QS是指以下哪种电器。
A.刀开关B.行程开关C.空气开关D.按钮4、甲乙两个接触器欲实现互锁控制则应。
A．在甲接触器的线圈电路中串入乙接触器的动断触点B．在两接触器电路中互串对方的动断触点C．在两接触器电路中互串对方的动合触点D．在乙接触器的线圈电路中串入甲接触器的动断触点5、采用星－三角降压起动的电动机,正常工作时定子绕组接成（）.A.三角形B.三星形C.三星形或角形D.定子绕组中间带抽头6、下列低压电器能起短路保护作用的低压电器有（）A、断路器 B、熔断器 C、电流继电器 D、接近开关7、下列说法正确的是（）A、欧姆表的测量范围是从零到无穷B、用不同档次的欧姆表测量同一个电阻的阻值，误差是一样的C、用欧姆表测电阻时，指针越接近中央时，误差越大D、用欧姆表测电阻时，选不同量程时，指针越考近右端，误差越小。
8、三相异步电动机空载或轻载时的起动方法是（）A.定子串电阻起动B.定子串自耦变压器起动C.星--三角起动D.全压起动9、在动力设备中使用的一般是电动机A、直流电动机B、三相异步电动机C、单相异步电动机D、单相串励电动机10、使用万用表测量两个定值电阻（已知它们的阻值越为R1=20欧和R2=30千欧），在下列的一系列操作中，选出尽可能准确地测定各阻值，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序填写在横线上的空白处。
（共4分）A. 转动选择开关使其尖端对准“⨯1K”挡B. 转动选择开关使其尖端对准“⨯100”挡C. 转动选择开关使其尖端对准“⨯10”挡D. 转动选择开关使其尖端对准“⨯1”挡E. 转动选择开关使其尖端对准“OFF”挡F. 将两表笔分别接触R1的两端，读出阻值后，随即断开，G. 将两表笔分别接触R2的两端，读出阻值后，随即断开，H. 将两表笔短接，调节调零旋扭，使表针指在刻度线右端的“0”刻度。
《电机拖动与控制A卷》期末考试试卷附答案一.填空题（每空2分，共24分）1. 在均匀磁场中，磁感应强度B和磁通Φ的关系是，磁感应强度B与磁场强度H之比称为，衡量了物质的导磁性。
2. 磁性物质被交变磁化时产生铁损耗，包含损耗和损耗；铁损耗功率在变压器、电机中通常被称为损耗功率。
3. 按相数来分，变压器可以分为变压器和变压器。
4. 三相交流电动机同步转速表达式为。
5. 三相异步电动机转矩为n N =2950r/min，则同步转速n0= r/min，磁极对数p= 。
6. 完成直流电机换向操作的主要部件是：。
7. 额定电压为380/660V、Δ/Y联结的三相异步电动机，当电源电压为380V时，应采用联结方式。
二.判断对错题（每题2分，共22分）1. 恒定磁通通过铁心磁路时，铁心中不会产生功率损耗。
（）2. 电器设备长期运行时，实际工作电流不能大于铭牌额定电流值。
（）3. 变压器接额定电压正常运行时，无论负载大小，磁场近似不变。
（）4. 变压器处于效率最高点时，同时也处于满载状态。
（）5. 交流电机定子旋转磁场的转向由领先相绕组向落后相绕组旋转。
（）6. 起重机提升或者下放重物，该负载为反抗性恒转矩负载。
（）7. 三相同步电动机可以通过改变转子直流励磁电流的大小改变功率因数。
（）8. 电机运行具有可逆性，既可以工作在电动状态，又可以工作在发电状态。
（）9. 改变并励直流电动机电源电压极性，可以改变该电动机的旋转方向。
（）10. 直流电动机和异步电动机直接起动电流都比较大，会影响电机换向，因此不能直接起动。
（）11. 控制电机的主要任务是完成控制信号的传递和转换。
（）三.单项选择题（每题3分，共24分）1. 下面各项不属于三相变压器的主要功能的有：（）A. 交流电压的变换B. 直流电流的变换C. 阻抗变换D. 相位变换2. 变压器并联运行时，不需要满足的条件有：（）A. 电压比相同B. 联结组别相同C. 额定效率相同D. 短路阻抗标幺值相同3. 鼠笼式异步电动机常用的起动方法不包括：（）A. 转子串电阻B. 定子串电阻C. 星形－三角形起动D. 自耦变压器起动4. 下面的电机运行状态能将电能回馈给电网的是：（）A. 转子反向的反接制动B. 正向回馈制动C. 能耗制动运行D. 定子反接的反接制动5. 三相同步电动机的起动方法不包括：（）A. 拖动起动法B. 异步起动法C. 定子串电抗法D. 变频起动法6. 直流电机的电枢反应会造成什么影响：（）A. 没有影响B. 增磁效应C. 磁场消失D. 去磁效应7. 他励直流电动机空载运行时，如果励磁回路断电，电动机最有可能发生什么情况：（）A. 堵转B. 闷车C. 飞车D. 在某一转速平稳运行8. 并励直流发电机自励条件不包括：（）A. 主磁极必须要有剩磁B. 励磁绕组需串联电容器C. 励磁绕组和电枢绕组的连接要正确D. 励磁回路电阻应小于临界电阻四.简答题（每题8分，共16分）1. 试列举三相异步电动机产生电磁转矩的必要条件有哪些？2. 试说明同步电动机和异步电动机中“同步”和“异步”的概念。
控制电机期末试题及答案一、选择题（每题10分，共10题）1. 控制电机是一种______。
A. 用来控制温度的电动机B. 用来控制速度和位置的电动机C. 用来控制通信的电动机2. 控制电机有哪些主要的工作方式？A. 直流电机和交流电机B. 单相电机和三相电机C. 磁电机和换相电机D. 步进电机和伺服电机3. 控制电机的转动方向由______控制。
A. 电压B. 电流C. 电阻D. 电感4. 控制电机常用的控制模式有哪些？A. 开环控制和闭环控制B. 正向控制和反向控制C. 速度控制和位置控制D. 增量控制和绝对控制5. 控制电机中，PWM全称为什么？A. 脉冲宽度调制B. 脉冲电压调制C. 直流调速方式D. 步进电机控制方式6. 控制电机的转速可以通过______实现。
A. 调整电压大小B. 调整电流大小C. 调整温度大小D. 调整电阻大小7. 控制电机在工作中产生的电磁干扰可以通过______来抑制。
A. 屏蔽B. 耦合C. 滤波D. 反馈8. 控制电机的转矩与______成正比。
A. 功率B. 电压C. 电流D. 频率9. 控制电机的驱动器常用的接口类型有哪些？A. RS-232接口B. USB接口C. 并行接口D. 串行接口10. 控制电机的功率输出可以通过______来调节。
A. 变频器B. 整流器C. 电阻器D. 可控硅二、简答题（共4题，每题20分，共80分）1. 请简要说明开环控制和闭环控制的原理，并列举适用场景。
开环控制是指控制信号与被控制对象之间没有反馈环路，控制器根据输入信号决定输出信号的大小和方向。
适用于对系统要求不高、负载情况相对稳定的环境中。
闭环控制是指通过传感器获取被控制对象的状态，并将反馈信号与预设值进行比较，通过控制器自动调整输出信号，使得系统输出更加稳定、准确。
适用于对系统精度要求较高或负载变化较大的场景。
2. 请简要介绍步进电机和伺服电机的特点及应用领域。
步进电机是一种以固定步长移动的电机，具有结构简单、价格低廉、驱动电路简单等特点。
本题为填空题，共有二十小题，每题2分。
01．电机的拖动方程为（ A ）。
A ．dt d J T T T L ω=--0B ．dtd J T T T L ω=-+0 C ．dt d J T T T L ω=+-0 D ．dtd J T T T L ω=++0 02．对于直流测速发电机，电枢两端输出电压幅值与转速大小成（ A ）关系。
A ．正比B ．反比C ．无关D ．平方比03．直流伺服电动机的E a ＞U 时运行于（ C ）状态。
A ．电动状态B ．停止状态C ．发电状态D ．加速状态04．直流测速发电机空载电势为230V ，如果其将转速增加15%，电势的大小将为（ C ）V 。
A ．207B ．230C ．253D ．27605．直流伺服电动机运行时电磁转矩的大小与（ D ）成正比。
A ．电枢电压和励磁磁通B ．电枢电压和励磁电压C ．电枢电压和电枢电流D ．电枢电流和励磁磁通06．直流伺服电动机电动运行时的电压平衡方程为（ B ）。
A ．a a e a R I n C U -Φ=B ．a a e a R I nC U +Φ=C ．a a a T a R I I C U +Φ=D ．a a a T a R I I C U -Φ=07．他励直流伺服电动机的励磁和负载转矩均不变时，如果降低电枢电压，则（ A ）。
A ．电枢电流不变、转速降低B ．电枢电流降低、转速降低C ．电枢电流增加、转速不变D ．电枢电流不变、转速增加08．当他励直流电动机带负载运行时，如若增大负载转矩，则电动机的转速将（ C ）。
A ．增加B ．不变C ．降低D ．其它09．他励直流电动机拖动位能性恒转矩负载以额定转速运行，若要使其发电回馈制动，应采用的方法是将电枢电压（ C ）。
A ．逐渐增加B ．改为交流电C ．逐渐降低D ．保持不变10．一台单相变压器的额定电压U 1N /U 2N =220/110V ，则阻抗变比为（ B ）。
A ．2B ．4C ．6D ．811．一台频率为50Hz 的变压器接在60Hz 的电源上运行，其它不变，则主磁通变（ C ）。
A ．增加B ．不变C ．降低D ．其它12．在交流异步电动机中，使定子绕组通电后产生旋转磁动势的条件是（ B ）。
A ．绕组空间对齐和电压时间对称B ．绕组空间对称和电压时间对称C ．绕组空间对称和电压时间对齐D ．绕组空间对齐和电压时间对齐13．采用Y/Δ变换起动方法，可使三相交流异步电动机的起动电流（ ）。
?A ．增加B ．不变C ．降低D ．其它14．交流异步电动机能耗制动就是断开交流电并在定子绕组的两相或三相加（ B ）。
A ．交流电压B ．直流电压C ．脉冲串D ．锯齿波电压15．某三相交流异步电动机同步旋转磁场的极对数为2，则其同步转速为（ B ）。
A ．3000r/minB ．1500r/minC ．1000r/minD ．750r/min16．三相交流异步电动机的转差率s 在（ D ）运行状态下为负值。
?A ．电动B ．回馈发电17．交流异步测速发电机其输出电压的（ C ）反映转速的大小。
A ．频率B ．极性C ．幅值D ．变化18．步进电动机的步矩角表达式为（A ）。
A ．r b kmZ ︒=360θ B ．r b mZ ︒=360θ C ．r b kZ ︒=360θ D ．rb kmZ f 60=θ 19．步进电动机的角位移与驱动步进电动机运行的脉冲（ C ）成正比。
A ．频率B ．幅值C ．个数D ．相位20．某三相步进电动机转子齿数Z r 为60，齿距角b θ为（ A ）。
A ．︒2B ．︒4C ．︒6D ．︒8二、本题为问答题，共有5小题，每题3分。
1．什么是涡流损耗？电机中用铁磁材料作为磁路时如何减少涡流损耗？答：由于电磁感应，在铁芯中要产生感生电流，这个感生电流就象漩涡一样，在铁芯内部流动，使铁芯发热，造成了电能的损耗，这个损耗就叫涡流损耗。
为减小涡流损耗，电机的铁芯都用硅钢片叠制而成。
2．一台它励直流伺服电动机，若改变电枢电压极性，则电机的转向是否改变？为什么？答：是的，因为根据34也n=。
公式决定，当Ua 反向时，n 必定也反向。
先减速再翻转加速到稳定，安培定则3．用直流发电机作为直流电动机的负载，当减小直流发电机负载电阻时，直流电动机的转速就下降。
试分析其原因。
答：书58页思考题第2题。
发电机：Ea=Ua+IaRa Ra 减少 Ua 上升 n 上升电动机：Ea=Ua-IaRa n 上升 转矩T 上升 Ia 上升4．两相交流异步伺服电动机调速的方法有几种？哪种方法最好？答：1调压调速；2调阻调速；3调频调速。
调压调速最好。
5．当交流测速发电机的转子转动时，其输出电压为什么与转速成正比？答：书本184页到185页。
6．步进电动机为什么要用相对于正常运行时较低频率的脉冲驱动电压来起动？答：这是因为电动机刚启动时转速等于0， 在启动过程中， 电磁转矩除了克服负载阻转矩外， 还要克服转动部分的惯性矩Jd 2θ/dt 2(J 是电机和负载的总惯量)， 所以启动时电机的负担比连续运转时为重。
如果启动时脉冲频率过高， 则转子的速度就跟不上定子磁场旋转的速度， 以致第一步完了的位置落后于平衡位置较远，以后各步中转子速度增加不多，而定子磁场仍然以正比于脉冲频率的速度向前转动。
因此，转子位置与平衡位置之间的距离越来越大，最后因转子位置落到动稳定区以外而出现丢步或振荡现象，从而使电机不能启动。
为了能正常启动，启动频率不能过高。
三、本题为作图题，共有5小题，每题3分。
1．试画出直流测速发电机不同负载电阻时的输出特性曲线。
书本16页图2-192．试画出他励直流伺服电动机由电动状态转到能耗制动状态下的机械特性曲线。
书本37页顶能耗制动。
3．试画出交流伺服电动机移相控制时的调节特性曲线。
4．试画出单相变压器的负载运行示意图，并标出各物理量及其参考正方向。
书本60页图4-15．试画出四相步进电动机双四拍运行方式时各项励磁绕组的电压波形图。
书本265页思考题8（1）四、本题为计算题，共有3小题，每题9分。
1．一台恒定励磁直流伺服电动机拖动恒转矩负载，现测得始动电压为5V，当电枢电压为55V时，其转速为1500r/min。
若要求转速达到3000r/min，试问要加多大的电枢电压？书本59页第12题，参数不同。
2．单相变压器变比为220/110V。
当高压侧加220V交流电压，励磁电流为I m，主磁通为Φ，若X与a连在一起，在Ax加330V交流电压，此时的励磁电流和主磁通各为多大？3．某三相四极异步电动机，定子频率为50Hz，额定转速为1450r / min，试计算其同步转速、转差率、转子电流频率。
同步转速：n s=60f/p=60*50/4=750转差率：s=（n s-n）/n s=（750-1450）/750= -0.93转子电流频率：本题为选择题，共有二十小题，每题2分。
01．他励直流伺服电动机的电枢线圈和励磁线圈联接方式为（ A ）。
A ．互相独立B ．并联联接C ．串联联接D ．又串又并02．对于直流测速发电机，电枢两端输出电压的极性决定于（ C ）。
A ．转速大小B ．磁通大小C ．转速方向D ．其它03．直流伺服电动机的U ＞E a 时运行于（ B ）状态。
A ．发电状态B ．电动状态C ．制动状态D ．倒拉反转状态04．直流测速发电机空载电势为230V ，如果其将转速减少10%，则电势为（ B ）V 。
A ．230B ．207C ．253D ．18405．直流伺服电动机稳定运行时电枢电流的大小决定于（ D ）。
A ．电枢电压B ．电枢电流C ．励磁磁通D ．负载转矩06．直流伺服电动机稳定运行时其电磁转矩（ B ）负载转矩。
A ．大于B ．等于C ．小于D ．无关07．他励直流伺服电动机的励磁和负载转矩均不变时，如果升高电枢电压，则（ B ）。
A ．电枢电流上升、转速下降B ．电枢电流不变、转速上升C ．电枢电流下降、转速上升D ．电枢电流不变、转速不变08．当他励直流电动机堵转时，则（ ）。
?A ．转速为0n 、电枢电流为零B ．转速为0n 电枢电流为a a R U C ．转速为零、电枢电流为aa R U D ．转速为零、电枢电流为零 09．他励直流伺服电动机拖动位能性恒转矩负载以额定转速向上运行，若要使其下放负载，即转速变为负，应采用的方法是将电枢回路（ C ）。
?A ．短路B ．接适当的正电压C ．接适当的负电压D ．减小励磁磁通10．一台单相变压器的额定电压U 1N /U 2N =220/10V ，则其电流变比为（ C ）。
A ．22B ．222C ．1/22D ．2/2211．一台频率为50Hz 的变压器接在30Hz 的电源上运行，其它不变，则主磁通（ A ）。
A ．增加B ．减小C ．不变D ．其它12．交流伺服电动机的椭圆旋转磁场可分解为两个（ C ）的圆形磁场。
A ．大小相等、方向相反B ．大小相等、方向相同C ．大小不等、方向相反D ．大小不等、方向相同13．为降低三相交流异步电动机的起动电流，可采用（ C ）起动方法，?A ．升压B ．升频C ．降压D ．降频14．交流异步电动机反接制动就是改变定子绕组交流电（ D ）。
?A ．相位B ．幅值C ．频率D ．相序15．交流伺服电动机同步旋转磁场的极对数为1，则其同步转速为（ A ）。
A ．3000r/minB ．2000r/minC ．1500r/minD ．1000r/min16．交流伺服电动机的转差率在（ A ）运行状态下大于1。
?C ．制动D ．倒拉反转17．交流异步测速发电机其输出电压与转速成（ A ）。
A ．正比B ．反比C ．无关D ．指数18．步进电动机的矩角特性表达式为（ B ）。
A ．b T T θsin m ax =B ．b T T θsin m ax -=C ．b T T θcos m ax -=D ．b T T θcos m ax =19．步进电动机的角速度与驱动步进电动机运行的脉冲（ D ）。
?A ．幅值成正比B ．幅值成反比C ．频率成正比D ．频率成反比20．某四相步进电动机转子齿数Z r 为60，单拍运行时其步距角b θ为（ B ）。
A ．︒1B ．︒5.1C ．︒2D ．︒5.2二、 本题为问答题，共有6小题，每题3分。
1．铁磁材料的三大特点是什么？高磁导率，饱和特性，磁滞特性2．他励直流伺服电动机的机械特性为什么是一条随转矩增加而下倾的曲线？书本p413．他励直流伺服电动机转速调节的方法有几种？哪种调速方法最好？1调压调速；2调阻调速；3调频调速。
调压调速最好。
4．当转子不转动时，交流测速发电机为什么没有电压输出？书本P184（或）p199 2（1）问5．如何改变交流伺服电动机的旋转方向？书本p180第4题6．步进电动机为何要限制最高运行频率？三、本题为作图题，共有4小题，每题3分。
