模块三 图样画法

  • 格式：ppt
  • 大小：835.00 KB
  • 文档页数：68

下载文档原格式

  / 68

合集下载

Photoshop CS3图形图像处理模块三 绘画和修饰工具的使用

Photoshop CS3图形图像处理模块三 绘画和修饰工具的使用

绘制背景和星光图形
（4）打开素材“鸭子01.jpg”，用磁性套索工具 选取人物部分，按【Ctrl+Alt+D】快捷键对选 区进行羽化，设“羽化半径”值为10像素，如 图3-5所示，然后单击“确定”按钮。
（5）选择工具箱中的移动工具，将选取的图像 拖动复制到“宣传画”文件中，按【Ctrl+T】 快捷键调整好其大小和位置，如图3-6所示， 然后按【Enter】键应用变换。 （6）选择工具箱中的铅笔工具，单击工具属性 栏中“画笔”选项右侧的下拉箭头，在弹出的 列表框中选择“尖角3像素”画笔样式，再将 “主直径”设为2px，如图3-7所示。
（12）选择工具箱中的魔棒工具，按住【Shift】 键不放单击选取绘制的黑色图形，然后将前景 色设置为R:196，G:238，B:215，背景色设为 R:6，G:182，B:83。
绘制海底效果
（7）将前景色设置为更淡一点的蓝色（R:83，G:210， B:226）。选择工具箱中的渐变工具，将鼠标指针移动 到选区上方位置单击向下拖动至图像下方进行渐变，效 果如图3-22所示。 （8）取消选区，单击“图层”控制面板底部的“创建新 图层”按钮，新建一个空白图层，选择工具箱中的画笔 工具，设置前景色为黑色，单击工具属性栏中“画笔” 选项右侧的下拉箭头，在弹出的列表框中选择“尖角9 像素”笔触样式，在图像下方绘制如图3-23所示的图形， 在绘制过程中可以按左中括号键减小画笔的大小绘制。 （9）选择工具箱中的魔棒工具，按住【Shift】键不放单 击选取绘制的黑色图形，然后将前景色设置为R:247， G:186，B:49，背景色设为R:236，G:102，B:1。
绘制海底效果
【操作步骤】 （1）选择“文件”→“新建”菜单命令，进行 如图3-17所示的参数设置，单击“确定”按钮 新建一个图像文件。 （2）将前景色设置为淡蓝色（R:0，G:225， B:245），背景色设为深蓝色（R:4，G:126， B:156）。 （3）选择工具箱中的渐变工具，单击工具属性 栏中渐变样本显示框右侧的三角形按钮，在弹 出的列表框中选择第一个渐变样式“从前景到 背景”，如图3-18所示。

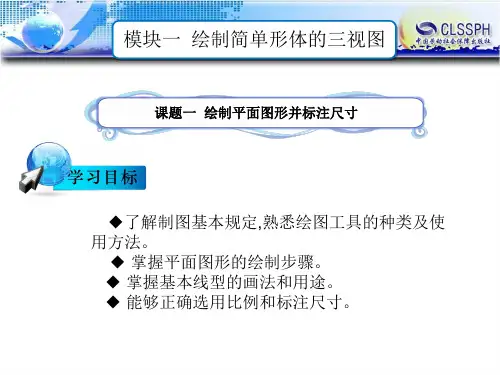

模块一 绘制简单形体的三视图

模块一 绘制简单形体的三视图

模块一 绘制简单形体的三视图
一、投影法
１．中心投影法 2．平行投影法 （1）斜投影法 （2）正投影法
斜投影法
正投影法
平行投影法
模块一 绘制简单形体的三视图
二、物体的三视图
仔细观察下图所示的三个正投影图,你有什么发现?
正投影图
模块一 绘制简单形体的三视图
物体的正投影有六个，一般一个视图不能完整地表达物体的形状和大小,也 不能区分不同的物体,因此,要反映物体的完整形状和大小,必须有几个从不同投 影方向得到的视图。 下图所示为工字钢的六面投影,可以看到只要适当选取三个视图,就可以比较 完整地表达物体的结构和形状。
模块一 绘制简单形体的三视图
二、回转体
１．圆柱 (１)圆柱的形成
模块一 绘制简单形体的三视图
(２)圆柱的三视图
模块一 绘制简单形体的三视图
设圆柱的底圆直径为14mm,高为12mm,试绘制其三视图 并标注尺寸。
模块一 绘制简单形体的三视图
模块一 绘制简单形体的三视图
(２)标注尺寸 确定圆柱体的大小需要两个尺寸,一个是圆柱体的高,另 一个是圆柱体的底圆直径。
模块一 绘制简单形体的三视图
已知空间点A (11,8,15),求作它的三面投影图。
模块一 绘制简单形体的三视图
二、直线的投影
模块一 绘制简单形体的三视图
模块一 绘制简单形体的三视图
１．投影面平行线的投影特性
模块一 绘制简单形体的三视图
２．投影面垂直线的投影特性
模块一 绘制简单形体的三视图
模块一 绘制简单形体的三视图
抄绘下图所示的盖板平面图。
模块一 绘制简单形体的三视图
模块一 绘制简单形体的三视图 四、标注平面图形尺寸

三视图及其画法ppt课件

三视图及其画法ppt课件

高平齐
长对正
宽相等
三视图的投影规律： 主、俯视图长对正； 主、左视图高平齐； 左、俯视图宽相等。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
小结
反馈
1、三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图
圆柱
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
画出下图的三视图：
主视方向
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
积聚性 物体上的平面(或直线)，
与投影面垂直时，它的投 影积聚为一直线(或一点)。
收缩性 物体上的平面(或直线)， 与投影面倾斜时，它的投 影缩小(或缩短)。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
5、三视图的投影规律：
主视图 上
左视图 上
左
右后
前
下
下
后
左
右
前 俯视图
注意： 左视图的宽是水平尺寸，而俯
视图的宽是竖直尺寸
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

高中通用技术_三三视图的画法教学设计学情分析教材分析课后反思

高中通用技术_三三视图的画法教学设计学情分析教材分析课后反思

三视图的画法教学设计[课标分析]本节课在课程标准中具体体现为“在设计过程中和设计完成后，能用恰当的方式与他人交流设计想法和成果，并能在交流中提炼出有价值的信息。

”及“了解技术语言的种类及其应用，能识读一般的机械加工图、线路图等常见的技术图样，能绘制草图和简单的三视图”。

“在设计的过程中，将设计的想法和成果用恰当的方式表达出来并与他人交流是设计中非常重要的组成部分，是成功完成设计过程的途径、方法保证。

”技术图样的教学是培养学生技术素养的重要载体，而三视图则是技术图样教学的重点。

即是制定设计方案的延伸，也是模型制作的铺奠，所以本节的内容在课程中有着非常重要的地位。

[教材分析]本节课是粤科版《技术与设计1》第二章第三节“设计与交流中的技术语言”中的第三部分内容。

前面为设计方案的制定，后面为设计成果的展现，三视图是设计表达与交流中使用的一种重要的技术语言，只有学会绘制三视图，才能在技术产品的设计过程中与他人很好的交流，才能在展现设计成果时准确的进行表达。

本节内容侧重于培养学生绘制和识读技术图样的能力，这种能力的培养对于学生的生活甚至今后的工作有重要意义。

本节知识内容主要采用广东科技出版社教材内容，苏教版教材作为补充，主要是考虑三视图是一门比较严格的技术语言，有必要把作图知识让学生了解得更详细一些，更主要的是培养学生作图时的严谨的技术素养。

在选择教学内容材料时，考虑到数学上学过本部分知识，所以对投影中的斜投影作了删除，重点突出利用“正投影和三视图的投影规律”理论依据贯彻于“三视图的画法”，并通过实践练习，使理论与实践结合起来，达到水到渠成的效果，让学生理解起来更容易。

[学情分析]我校学生在数学的必修模块2中已经学习了三视图的绘制，对三视图已经有了大概的了解，同时也具备了一定的作图能力，但学生对在技术活动中如何用三视图恰当的表达方案还不清楚，同时在绘制三视图时常常出错，不能规范的使用三视图，实践应用能力较低。

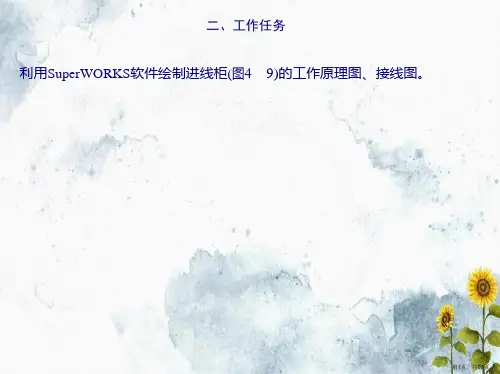

SuperWorks详细设计教程

SuperWorks详细设计教程

模块一 二次线路图的绘制
6Z22.TIF
第26页，共98页。
模块一 二次线路图的绘制
图6-23 多端元件组合
第27页，共98页。
模块一 二次线路图的绘制
图6-24 “组合元件”对话框
第28页，共98页。
模块一 二次线路图的绘制
1)菜单调用次序：［二次设计］→［组合元件］。
2) 具体操作步骤：在原理图中调用几个符号，然后调用菜单或单击工具条上的 按钮，系统弹出如图6-24所示的“组合元件”对话框。
6) 不同安装位置间有连接关系的元件自动上端子。
7) 端子次序根据端子号自动排列，排序原则为：电流回路、电压回路、 控制回路、其他。 1.菜单调用次序 2.具体操作步骤
4) 任意指定左右上端子元件，又结合端子的特点，无论原理图中画或不画 端子符号，系统都能根据端子号或线号，自动搜索出其两端相连的所有元 件的标号，并以列表框的方式让用户选择上端子元件。
5) 根据联络端子信息自动绘制联络端子的标志。 1) 根据原理图中已绘制的继保端子表信息，自动生成端子表。
第53页，共98页。
模块一 二次线路图的绘制
(4) 典型图库调用 主要功能：系统提供大量的典型回路图库，如电流回路、电压 回路及控制回路等，用户可通过调用典型图库，完成快速拼图。
图6-13 照明回路
第16页，共98页。
模块一 二次线路图的绘制
1) 菜单调用次序：［二次设计］→［典型图库调用］。 2) 具体操作步骤：调用菜单或单击工具条上的按钮，系统弹出如图6-14所示的 典型图库调用对话框。
第39页，共98页。
模块二 接线图的生成
图6-32 明细表项目目录选择对话框
第40页，共98页。

机械制图及计算机绘图第三版习题册参考答案

机械制图及计算机绘图第三版习题册参考答案

模块一制图的基本知识与基本技能1-1 抄画平面图形（略）1-2 字体练习（略）1-3 字体练习（略）1-4 在右侧按照1∶1比例绘制左侧图形（略）1-5 标注平面图形的尺寸（略）121-6 标注尺寸（数值从图中度量，取整数）31-7 指出图中尺寸标注的错误，并在下面中正确地标注尺寸41-8 标注平面图形的尺寸（尺寸从图中量取，取整数）1-9 正多边形和椭圆练习（略）1-10 按照1∶1的比例抄绘平面图形，并标注尺寸（略）1-11 按照1∶2的比例抄绘平面图形，并标注尺寸（略）561-12 按照样图上所注尺寸完成下面图形的线段连接（比例1∶1）71-13 按照样图上所注尺寸完成下面图形的线段连接（比例1∶1）1-14 选择合适的比例，绘制拉楔平面图，并标注斜度、锥度和尺寸（略）891-15 斜度和锥度练习1-16 按照样图上所注尺寸，选择合适的比，在下方绘制图形，并标注尺寸（略）10111-17 按照样图上所注尺寸，在下方绘制图形（比例1∶1）121-18 按照样图上所注尺寸，在下方绘制图形（比例1：1）1-19 按照样图上所注尺寸，在下方绘制图形（比例1：1）模块二绘制物体的三视图2-1 绘制三视图（略）14152-2 参照立体图，根据两视图补画第三视图162-3 参照立体图，补画三视图中漏画的图线172-4 根据两视图补画第三视图182-5 根据两视图补画第三视图192-6 根据两视图补画第三视图202-7 根据两视图补画第三视图212-8 根据两视图补画第三视图222-9 点的投影232-10 参照立体图补画第三视图，并求其表面上点的未知投影242-11 直线的投影252-12 在三视图上找出标注字母的棱线的未知投影并描粗，填空说明直线的种类262-13 平面的投影272-14 在三视图上标出平面的投影，并填空2-15 绘制基本几何体的三视图，并标注尺寸（略）28292-16 基本几何体的三视图及尺寸标注302-17 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）312-18 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）32 2-19 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）332-20 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）342-21 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）352-22 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）模块三轴测图3-1 看懂两视图，绘制正等轴测图（略）36373-2 看懂两视图，绘制正等轴测图（尺寸从图中量取，取整数）3-3 看懂两视图，绘制正等轴测图（略）38393-4 看懂两视图，补画第三视图，并绘制正等轴测图（尺寸从图中量取，取整数）403-5 看懂两视图，补画第三视图，并绘制正等轴测图（尺寸从图中量取，取整数）3-6 看懂两视图，绘制斜二等轴测图（略）41423-7 看懂两视图，绘制斜等轴测图（尺寸从图中量取，取整数）3-8 看懂两视图，绘制斜等轴测图（尺寸从图中量取，取整数）模块四截交线与相贯线4-1 求作立体表面上点的投影（略）44454-2 求作立体表面上点的投影464-3 求作平面立体上的截交线474-4 求作平面立体上的截交线4-5 求作曲面立体上的截交线（略）48494-6 根据两视图补画第三视图504-7 根据两视图补画第三视图。

汽车机械制图 模块三

汽车机械制图 模块三

向视图
三、局部视图
将物体的某一部分向基本投影面投射所得 的视图称为局部视图。局部视图适用情况：当 物体的主体形状已由一组视图表达清楚，但仍 有部分结构需要表达，而又没有必要画出完整 的基本视图时，可采用局部视图。局部视图的 断裂边界用波浪线或双折线表示。局部视图可 以按基本视图的配置形式配置，也可以按向视 图的配置形式配置并标注。
剖视图中容易漏画线的图形
二、剖视图的种类
1.全剖视图
用剖切面完 全地剖开物体所 得的剖视图称为 全剖视图。
2.半剖视图 当物体具有对称平面时，向垂直于对称平面的投影面上投射所得的图 形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视 图称为半剖视图。
3.局部剖视图 用剖切面局部地剖开物体所得的剖视图称为局部剖视图，局部剖视图 以波浪线或双折线分界。
局部视图
四、斜视图
当物体上有不平行于基本投影面的倾斜结构时，用 基本视图均无法表达这部分的真实形状，这就给画图、 看图和标注尺寸都带来了不便。为了表达该结构的实形， 可选用一个与倾斜结构的主要平面平行的辅助投影面， 将这部分向该投影面投射，便得到了倾斜部分的实形。 将物体向不平行于基本投影面的平面投射所得的视图称 为斜视图。
复合剖视图的画法
采用这种方法画 剖视图时，可展开为 同一平面后再投影， 此时应标注“×—× 展开” 。
合剖视图的展开画法
5.用圆柱面剖切
国家标准规定，采用圆柱面剖切物体时，剖视图应按 展开画法绘制。
圆柱面为剖切平面的示例
一、断面图的基本概念
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部 分的图形称为断面图，可简称断面，通常在断面上画上剖面线。
较小结构的简化画法

模块五三视图的绘制

模块五三视图的绘制
图5-1 组合体三视图（一）
任务一 组合体三视图的绘制（一）
绘制过程 : 第1步：设置绘图环境，操作过程略。 第2步：绘制底板俯视图。
(1) 绘制底板φ70mm的圆；
(2) 利用“自动追踪”功能绘制上下两条水平 轮廓线及中心线；
(3) 以两条水平轮廓线为边界，修剪φ70mm圆
多余的圆弧，如图5-2所示
任务二 组合体三视图的绘制（二）
2. 图案填充的编辑 创建图案填充后，如需修改填充图案或修改填充边
界，可利用“图案填充编辑”对话框进行编辑修改。调 用命令的方式如下： •菜单命令：【修改】→【对象】→【图案填充】 •工具栏：〖修改Ⅱ〗→〖编辑图案填充〗 • 命令：HATCHEDIT
返回目录
任务三 组合体三视图的绘制（三）
图5-43 填充剖面线
图5-44 绘制剖切符号及剖视图名称
任务三 组合体三视图的绘制（三）
第6步：标注三视图尺寸，完成后如图5-40所示。 第7步：保存图形文件。
图5-40 组合体三视图（三）
返回目录
任务三 组合体三视图的绘制（三）
知识点 多段线 多段线是作为单个对象创建的相互连接的序列线
段。可以由直线段、弧线段或两者的组合线段组成， 是一个组合对象。可以定义线宽，每段起点、端点的 线宽可变，如图5-45所示。
绘制一条通过选定两点（点1和点2）的构造线， 如图5-15所示。 2、“水平（H）”选项
绘制一条通过选定点1的水平构造线，如图5-16 所示。
图5-15 “点”选项 项
图5-16“水平”选
任务一 组合体三视图的绘制（一）
3、“垂直（V）”选项 绘制一条通过选定点1的垂直构造线，如图5-17所
示。 4、“角度（A）”选项 以指定的角度绘制一条构造线。

建筑CAD 模块9 三维图形的绘制与编辑

建筑CAD 模块9 三维图形的绘制与编辑
模块9 三维图形的绘制与编辑
9单.1击此三处维编辑几母何版模标型题的样分式类与用户坐标系的建立
9.1.1 三维几何模型的分类
1.线框模型 线框模型是一种轮廓模型，它用线（3D空间的直线及曲 线）来表达三维实体。由于不包含面及体的信息，不能 使该模型消隐或着色，如图9-1 线框模型
9单.1击此三处维编辑几母何版模标型题的样分式类与用户坐标系的建立
9.4.4 绘制圆锥体
执行“绘图”→“建模”→“圆锥体”命令，或单 击“建模”工具栏中的“圆锥体”按钮，按尺寸要 求绘制圆锥体，其示例如图9-21所示。
图9-21 圆锥体示例
9单.4击此三处维编辑实母体版的标绘题制样式
9.4.5 绘制球体
执行“绘图”→“建模”→“球体”命令，或单击 “建模”工具栏中的“球体”按钮，按尺寸要求绘 制球体，如图9-22（a）所示。图9-22（b）所示 为球体的二维线框显示。
9.4.7 绘制圆环体
执行“绘图”→“建模”→“圆环体”命令，或单击 “建模”工具栏中的“圆环体”按钮，按尺寸要求绘 制圆环体，如图9-24（a）所示。图9-24（b）所示 为圆环体的二维线框显示。
图9-24 圆环体示例
9单.4击此三处维编辑实母体版的标绘题制样式
9.4.8 绘制棱锥体
执行“绘图”→“建模”→“棱锥体”命令，或单击 “建模”工具栏中的“棱锥体”按钮，按尺寸要求绘 制棱锥体，如图9-25（a）所示。图9-25（b）所示 为棱锥体的二维线框显示。
9.1.2 用户坐标系的建立
建立用户坐标系的原理和作用与数学中的坐标变换相同。下 面通过3个示例来介绍建立用户坐标系的方法。 【例9-1】 在BCGF面内画圆，如图9-7所示。 【例9-2】 在图9-7所示的EFGH面内画正六边形，效果如 图9-8所示。 【例9-3】 在图9-7所示的四边形ABFE面内画一个矩形， 最终效果如图9-9所示。

模块三 二维图形的绘制

模块三 二维图形的绘制

要创建圆环，应指定它的内 外直径和圆心。 如果圆环内径值为0，将绘制 一个半径为圆环外径的填充圆。 系统变量FILLMODE不同，圆 环状态也不同。
项目十四
样条曲线命令
样条曲线命令绘制的线是经过一系列给定点的光滑曲线。 样条曲线的命令启动方式有以下三种： 1. 命令：SPLINE，简写SPL↙ 2. 菜单：绘图－样条曲线 3. 工具栏：单击绘图工具栏的样条曲线按钮
任务：利用L命令绘制图3-1。
3-1
项目二
构造线命令
绘制构造线，构造线无限延伸，长度无限。构造线通常在绘图过程中作为辅助 线使用。 构造线的命令启动方式有以下三种： 1.命令：XLINE 简写XL 2.菜单：绘图-构造线 3.工具栏：单击绘图工具栏的构造线按钮
任务：利用构造线命令绘制已知角AOB的 角平分线。
倒角矩形
圆角矩形
有宽度的矩形
项目十一
正多边形命令
正多边形命令创建的对象是以多段线对象为基准建立起来的正多边形。 正多边形的命令启动方式有以下三种： 1.命令：POLYGON简写POL 2.菜单：绘图－正多边形 3.工具栏：单击绘图工具栏的正多边形按钮
任务：绘制一个边长为60的正方形，并画 出它的外接圆，然后绘制出该圆的外切正 五边形，并且正五边形的底边与正方形的 底边平行，如图3-8所示。
项目十五
修订云线命令
修订云线命令可以绘制由多个圆弧连接组成的云线形多段 线对象。指定起点后，移动鼠标开始绘制，当鼠标捕捉到起点 时绘制成封闭的云线。 修订云线的命令启动方式有以下三种： 1.命令：REVCLOUD 2.菜单：绘图－修订云线 3.工具栏：单击绘图工具栏的修订云线按钮
小
结
中望CAD提供了丰富的二维图形绘制功能，用户通过本模块的学习，能够熟 练掌握简单二维图形的基本绘制方法，对一些由简单二维图形组合的图形能够快 速绘制，另外，要求一种图形要掌握多种绘制方法，根据已知条件的不同，使用 不同的绘制方法，用户可以通过反复练习提高自己的绘图能力。

模块三 图样画法

模块三 图样画法

模块三 图样画法
二、常见简化画法
１．断裂画法 对于轴、杆类较长的机件,当沿长度方向形状相同或按一定规律变化 时,允许断开画出.断裂边界用波浪线、双折线或细双点画线表示。
模块三 图样画法
二、常见简化画法
２．肋板剖切的画法 国家标准规定对于零件上的肋、轮辐、薄壁等结构和部件上的紧固件、 实心轴等,如按纵向剖切，通常按不剖绘制(不画剖面符号),而用粗实线将 它与邻接的部分分开。
二、常见简化画法
５．对称图形的画法 如果机件是对称的,在不致引起误解时,可只画一半或四分之一,并在对称 中心线的两端画出两条与其垂直的平行细实线。 ６．重复结构 当机件上有若干相同的结构要素并按一定的规律分布时,只需画出几个完 整的结构要素,其余的用细实线连接或画出其中心位置。
模块三 图样画法
一、局部放大图
１．局部放大图的概念 当机件的某些局部结构较小,在原定比例的图形中不易表达清楚或不便标注 尺寸时,可将此局部结构用较大比例单独画出,这种图形称为局部放大图,此时,原 视图中该部分结构可简化表示。 ２．局部放大图的画法 (１)画局部放大图时,应用细实线圆圈出需要放大的部分,并在其附近画出局部 放大图。 (２)当同一物体需多处放大表达时,必须用罗马数字依次标明被放大的部位,并 在局部放大图的上方标注出相应的罗马数字和采用的比例。 (３)当物体仅有一处需要放大时,只需标注比例即可。 提示： 局部放大图采用和标注的比例应为放大图相对于物体的比例,而不是 相对于原图的比例。局部放大图可画成剖视图、断面图或视图,它与被放大部 分的表达方式无关。
模块三 图样画法
二、剖视图的种类
下图所示缸体是对称结构，适合使用半剖视图来表达。
半剖视立体图示例
模块三 图样画法

高教版数学基础模块下7.3简单几何体的三视图 - 1

高教版数学基础模块下7.3简单几何体的三视图 - 1

7.3 简单几何体的三视图
情境导入 探索新知
例题辨析 巩固练习 归纳总结 布置作业
7.3 简单几何体的三视图
情境导入 探索新知
例题辨析 巩固练习 归纳总结 布置作业
1.书面作业：完成课后习题和数学学习指导与练习；
2.查漏补缺：根据个人情况对课堂学习复习回顾；
3.拓展作业：阅读教材扩展延伸内容．
情境导入 探索新知
例题辨析 巩固练习 归纳总结 布置作业
1.三视图
观察图中所示的投影，投影 、、的形状分别对应长
方体的前、后面，左、右面和上、下面的形状．
7.3 简单几何体的三视图
情境导入 探索新知
例题辨析 巩固练习 归纳总结 布置作业
1.三视图
图形是从物体的正面向后投影所得的视图，称为主视图，又称为
正视图，它反映物体的正面、背面形状以及物体的长度与高度，选择哪
个方向画主视图，由观察者确定．
7.3 简单几何体的三视图
情境导入 探索新知
例题辨析 巩固练习 归纳总结 布置作业
1.三视图
图形是从物体的上面向下投影所得的视图，称为俯视图，
它反映物体的顶面、底面形状以及物体的长度与宽度．
7.3 简单几何体的三视图
7.3 简单几何体的三视图
7.3 简单几何体的三视图-1
7.3 简单几何体的三视图
情境导入 探索新知
例题辨析 巩固练习 归纳总结 布置作业
日常生活中的一些建筑物、
机械构件、生活用具等物体大都
是由柱、锥、球等基本几何体组
合而成的，这样的几何体称为简
单组合体．
如何画出图中几何体的三
视图？
7.3 简单几何体的三视图
1.三视图

模块三++物体的三视图

模块三++物体的三视图

1、尺寸关系
物体左右之间的距离为长（X）---主俯视图反映物体的长 物体前后之间的距离为宽（Y）--- 俯左视图反映物体的宽 物体上下之间的距离为高（Z）---主左视图反映物体的高
投影关系（三等关系）
主、俯视图 -- 长对正
主、左视图 --- 高平齐
俯、左视图-- 宽相等
2、位置关系
4、画物体三视图的方法和步骤
画直角弯板轮廓的三视图 画方槽的三面投影 画右部切角的三面视图 整理、描深
切角
切槽
主视方向
三、知识链接
投影法的基本知识
概念：投射线通过物体，向选定的面投射，并在该面上得到图形的方法，称为投影法。 分类：中心投影法和平行投影法。
1、中心投影法
投射中心位于有限远处，投射线汇交于一点的投影法，称为中心投影法。
解法一: a●
az ●a
ax
通过作45°线使aaz=aax
a●
解法二:
a●
az
a
●
ax
用圆规直接量取aaz=aax a●
三、知识链接
重影点及其投影的可见性
当重空影间点两需点要到判两断个其投可影见面性的，距将离不都可分见别点对的应投相影等用时括，号该括两起点来，
处以于示同区一别投。射线上，它们在该投射线所垂直的投影面上的投影
投影特性 1、在所垂直的投影面上的投影为倾斜于投影轴的直线，有积
聚性，它与相应投影轴的夹角即该平面与相应投影面的倾角。 2、平面多边形的其余两投影均为类似形。
3、一般位置平面 与三个投影面都倾斜的平面
投影特性
三个投影面上的投影都具有类似形
例；例习：题集分P3析1. 3正参三照棱题锥1,注各出棱平面面与P、投Q影和面直的线相AB对、位CD的三面投影，并根据它们
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一般在局部视图上方标出视图的名称“ × ”
（“ × ” 为大写拉丁字母），在相应的视图附近用箭头
指明投影方向，并注上同样的字母。当局部视图按投影
关系配置，中间又没有其他图形隔开时，可省略标注。 局部视图可按基本视图的配置形式配置，也可按向 视图的配置形式配置并标注。
课题训练
1. 绘制左侧凸台
左侧凸台绘出凸台和底板的局部，断裂边界用波浪线画 出，同时在该视图上方标注大写拉丁字母A。
1）单一剖切平面通过物体的对称平面或基本对
称平面。
2）剖视图按投影关系配置。 3）中间没有其他图形隔开。
（2）凡完全满足以下两个条件的剖视图，在断
开线的两端可以不画箭头。
1）剖视图按投影关系配置。 2）中间没有其他图形隔开。
课题训练
1. 绘制剖切后的轮廓
注意：由于剖视图是假想剖开机件得到的，因此，当物 体的一个视图画成剖视图时，其他视图仍应完整画出。
支撑挡板
知识学习
向视图就是可以自由配置的视图。国家标准规定,
应在向视图的上方标注“ × ”（“×”为大写的拉丁
字母），在相应的视图附近用箭头指明投影方向，并 注上相同的字母。合理地采用向视图，可以节省图纸 空间，方便看图。
课题训练
1. 在指定位置绘制A 向视图
支撑挡板A向视图
2. 绘制B向视图
课题3 绘制断面图和局部放大图
子课题1 绘制轴的移出断面图
子课题2 绘制液压缸盖的局部放大图
§子课题1
绘制支撑挡板右视图、
后视图和仰视图*
掌握右视图、后视图和仰视图的画法。
课题描述
如图所示支撑挡板的三视图，在此基础上绘制其右
视图、后视图和仰视图。
支撑挡板三视图
知识学习
基本视图的形成
课题训练
方用垂直于轴径的平面将其断开，画出断面的形状即
可将形体表达清楚。
轴的主视图
3. 绘制移出断面图
带键槽轴径的断面是一个带缺口的圆，缺口表示键槽 的宽度和深度，由于剖切平面将键槽切开后断面向右投影， 所以缺口按照投影规律绘制在图形右侧。
轴的断面图
4. 断面图的标注
5. 断面图与剖视图的区别
断面图只画出剖切平面和机件相交部分的断面形状，而
知识学习
当机件的某些局部结构较小，在原定比例的图形 中不易表达清楚或不便标注尺寸时，可将此局部结 构用较大比例单独画出，这种图形称为局部放大图， 此时，原视图中该部分结构可简化表示。
画局部放大图时，应用细实线圈出放大部分，并在其
附近画出局部放大图。当同一物体需多处放大表达时，
必须用罗马数字依次标明被放大的部位，并在局部放大 图的上方标注出相应的罗马数字和采用的比例；当仅有 一个局部放大图时，只需标注比例。需要注意的是，局 部放大图采用和标注的比例应为放大图相对于物体的比 例，而不是相对于原图的比例。局部放大图可画成剖视 图、断面图或视图，它与被放大部分的表达方式无关。
4. 剖视图的标注
剖视图标注的目的，在于表明剖切平面的位置和数 量，以及投影的方向。一般应在剖视图上方用大写拉丁 字母标出剖视图的名称“ × - × ”。在剖切平面的起点 和终点用剖切符号（短粗实线）表示剖切的位置，用箭 头表示投影方向，并注上与剖视图名称同样的大写拉丁 字母。
（ 1）剖视图如满足以下三个条件，可不加标注。
3. 标注
本例中剖切位置明显, 因此, 支座的局部剖视图不用标注。
§子课题1
绘制轴的移出断面图
掌握移出断面图的画法。
课题描述
如图所示轴的立体图，完成其工程图，将形体表
达清楚。
轴
知识学习
假想用剖切平面将机件的某处切断，仅画出剖切面 与物体接触部分的图形，称为断面图。图形画在视图 之外，称为移出断面图，移出断面图的轮廓线用粗实 线表示，图形位置应尽量配置在剖切线的延长线上， 也允许放在图上任意位置。当断面图形对称时，也可 将断面画在视图的中断处。
绘制局部视图
2. 绘制右侧凸台
右侧凸台只绘出凸台本身，由于右侧凸台的结构本身是 完整的并且外轮廓又是封闭的，所以波浪线省略不画，同 时在该视图上方标注大写拉丁字母B。
绘制局部视图
§子课题4
绘制弯板的斜视图*
熟练掌握斜视图的绘制方法。
课题描述
如图所示的弯板三视图，其倾斜部分在基本视图上
不能反映实形，下面，用局部视图和斜视图代替俯视 图和左视图表达形体。
没有必要作全剖视或不适合于作半剖视时，可用剖切面
局部地剖开机件，所得的剖视图称为局部剖视图。局部 剖切后，机件断裂处的轮廓线用波浪线表示。为了不引 起读图的误解，波浪线不要与图形中的其他图线重合， 也不要画在其他图线的延长线上。
局部剖视图的标注方法与全剖视图相同，需要注 意的是，对于剖切位置明显的经单一剖切平面剖切后 画的局部剖视图， 一般可省略标注。 应该指出的是，有的机件虽然对称，但由于机件 的轮廓线与对称中心线重合，因此，不宜采用半剖视 图，而应该采用局部剖视图。
将主视图改画成半剖视图轮廓
3. 绘制剖面线
按照规定在剖视图中绘制剖面线，又因为剖切平面是
单一的，而且是平行于要采取剖视的基本投影面的平面，
所以不用标注。
止动套半剖视图
§子课题3
绘制支座的局部剖视图
掌握局部剖视图的绘制方法。
课题描述
如图所示的支座，分析改画成局部剖视图。
支座
知识学习
当机件尚有部分的内部结构形状未表达清楚，但又
向应与图形的旋转方向相同。
课题训练
1. 将俯视图改画成局部视图
将俯视图的右侧去掉，倾斜部分按照箭头所示投影方向
进行投影绘制，并在断裂处绘制双折线。同时，按向视图
的形式标注。
斜视图
2. 绘制旋转放正斜视图
在斜视图上方标注斜视图的名称“A” 和旋转符号“ ”
（注意：字母靠近旋转符号的箭头端），在主视图的右侧斜
2. 半剖视图的特点
半剖视图的一半表达了外形，另一半表达了内 形，因此，在半剖视图上一般不需要把看不见的
内形用虚线画出来。
3. 半剖视图的标注
半剖视图的标注方法与全剖视图相同。
课题训练
1. 剖视投影分析
止动套
半剖投影
2. 绘制主视图半剖视图轮廓
将主视图以中心线为界，左边画成视图，右边画成 剖视图轮廓。

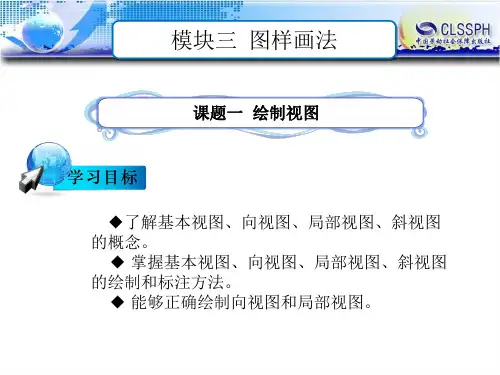

模块三 图样画法
课题1
课题2 课题3
绘制视图
绘制剖视图 绘制断面图和局部放大图
课题1 绘制视图
子课题1 绘制支撑挡板右视图、后 视图和仰视图* 子课题2 绘制支撑挡板的向视图 子课题3 绘制箱体的局部视图 子课题4 绘制弯板的斜视图*
课题2 绘制剖视图
子课题1 绘制阶梯孔工序全剖视图 子课题2 绘制半剖视图 子课题3 绘制支座的局部剖视图
弯板三视图
知识学习
机件向不平行于基本投影面的平面投射所得的视 图称为斜视图。斜视图只用于表达机件倾斜部分的 局部形状。其余部分不必画出，其断裂边界处用波 浪线表示。
斜视图通常按向视图形式配置和标注。为了使绘
图简便，斜视图允许旋转放正，旋转后的斜视图上
应加注旋转符号“ ”，并且大写拉丁字母要放
在靠近旋转符号的箭头端。旋转符号表示的旋转方
支撑挡板B向视图
§子课题3
绘制箱体的局部视图
熟练掌握局部视图的绘制方法。
课题描述
如图所示箱体的三视图，改画成局部视图。
箱体三视图
知识学习
将机件的某一部分向基本投影面投影，所得到的视
图叫做局部视图。局部视图由于只画出机件某个部分
的视图，所以用波浪线表示与机件其余部分的断裂处 投影，当所表达的部分结构是完整的，其外轮廓线又 成封闭时，波浪线可省略不画。
课题训练
根据图液压缸盖的主视图所示图形细实线圆内的 具体结构和尺寸，选定局部放大图的比例为5∶ 1，用 波浪线绘制断裂处的边界线，完成图如图所示。
液压缸盖的局部放大图
适合局部剖视图 a) 错误 b) 正确
课题训练
1. 将主视图改画成局部剖视图
在将主视图改画成局部剖视图时，将上面两个阶梯孔的 虚线改成粗实线，在剖切分界处绘制波浪线，在剖切平面
与机件的接触部分画剖面线。
支座的局部剖视图
2. 将左视图改画成局部剖视图
左视图的剖切主要是表达下面的阶梯孔，因此，可用局 部剖视图的方法表达该结构。可假想用通过下面阶梯孔轴 线的侧平面将支座下半部分剖开。
剖视图的投影
2. 剖面符号的画法
3. 画剖视图的注意事项
（1）剖切平面的选择：一般都选特殊位置平面，如
通过机件的对称面、轴线或中心线；被剖切到的实体其
投影反映实形。
（2）剖切是一种假想过程，其他视图仍就完整画出。
（3）剖切面后面的可见部分应该全部画出。 （4）剖面线为细实线，最好与主要轮廓或剖面区域 的对称线成45°角；同一物体的剖面区域，其剖面线画 法应一致。
1. 绘制右视图
绘制右视图
2. 绘制仰视图
绘制仰视图
投影关系：仍遵守“长对正，高平齐，宽相 等” 原则。
方位关系：除后视图外，靠近主视图是后面，
远离主视图是前面。
3. 绘制后视图
绘制后视图
§子课题2
绘制支撑挡板的向视图
掌握向视图的绘制方法。
课题描述
如图所示支撑挡板三视图，在指定位置绘制按A、 B 方向（箭头所示）投影得到的视图。
剖视图则须把断面和断面后可见的轮廓线都画出来。
断面图和剖视图的区别
§子课题2
绘制液压缸盖的局部放大图
掌握局部放大图的画法。
课题描述
如图所示液压缸盖的主视图上细实线圆内的结构， 相对于全图来说太小了，看得不是很清楚，也不利于 标注尺寸。下面就学习采用局部放大图的方式来解决
