工程图学视图剖面图断面图画法

工程图学视图剖面图断面图画法

01 Chapter视图分类视图基本概念及分类画法假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

画法标注、剖切符号、材料符号。

断面图假想将物体某一部分切开，将断面的轮廓线投影到投影面上所得的图形。

画法移出断面图、重合断面图。

02 Chapter定义和作用剖面图的构成剖面线的方向030201剖面图基本知识全剖面图1. 画法2. 实例剖面图分类及画法1. 画法在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

半剖面图用两个或两个以上的平行剖切平面剖开物体所得的剖面图，一般用于表达对称物体的内部结构。

2. 实例如机械轴、杆、套等零件的内部形状等。

局部剖面图在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

1. 画法2. 实例0102剖面图应用实例03 Chapter断面图基本知识断面图定义断面图目的断面图分类断面图分类及画法纵断面图画法横断面图画法断面图应用实例机械零件建筑结构生物组织04 Chapter剖面图与断面图在工程中的应用显示物体或构件内部孔、槽等细节显示物体或构件的变形和振动情况显示物体或构件的内部结构显示不同部分之间的连接方式辅助分析力学性能和结构稳定性剖面图与断面图在机械制造中的应用建筑物的设计特点和风格建筑物的采光和通风情况建筑物的设备和设施分布建筑物的材料和构造方式剖面图与断面图在建筑设计中的应用剖面图与断面图在水利工程中的应用010*******05 Chapter可以用于表达不同部分之间的相对位置关系剖面图缺点剖面图只能表达物体的一部分，不能全面展示物体绘图技巧断面图优点可以清晰地表达物体的截面形状和尺寸对于一些难以用平面图形表达的部分，断面图提供了很好的解决方案可以用于表达不同部分之间的相对位置关系断面图缺点断面图只能表达物体的一部分，不能全面展示物体剖面图与断面图的未来发展趋势与展望01020304THANKS。

剖面图断面图截面图ppt课件

剖面图断面图截面图ppt课件
第9章 图样画法
9.1 基本视图与辅助视图
9.2 剖面图与断面图
9.3 图样的简化画法
*
基 本 要 求
一、了解视图分类、常用的简化画法及第三角画法。 二、掌握物体的剖面图的画法及标注； 三、掌握物体的断面图的画法及标注； 四、掌握带剖、断面图的视图的阅读。
*
9.1 视 图
9.1.1 基本视图
*
3、用两个相交的剖切面剖切（续）
*
三、剖面图的种类 1、全剖面 2、半剖面图（一半画成外形图，另一半画剖面图） 3、局部剖面图及分层局部剖面图
*
1、全剖面 剖切面完全剖开物体，适用于不对称物体，或虽对称但外形较简单，或其它视图已经将其外形表达清楚的物体
*
2、半剖面图 一半画成外形图，另一半画剖面图。当物体具有对称平面时，向垂直于对称平面的投影面投射时所得的图形，以对称符号为界，一半画成外形图（一般不画虚线），另一半画剖面图。 适用于具有与投影面垂直的对称平面，且其内、外均需表达的物体。 习惯上： 当对称中心线是竖直线时，其右边画剖面图，左边画外形； 当对称中心线是水平横线时，其下边画剖面图，上边画外形；
*
2、用2个或2个以上平行的剖切面剖切 适用于当将物体需要表达的隐蔽部分的中心不属于同一平面，而是处于两个或两个以上相互平行的平面内，用一个剖切平面就不能将其内部都显示时，需用两个或两个以上相互平行的剖切面剖开物体，以不与视图轮廓线重合的直角转折来联系几个相应平行的剖切面。 用几个平行的剖切面剖切时须标注。在剖切平面的起止和转折处标注剖切符号及剖面图编号。
房屋建筑制图统一（GB/T50001-2010)标准规定：房屋建筑的视图，应按正投影法并用第一角画法绘制。 形体向基本投影面投影所得的视图，称为基本视图 正六面体的六个面为基本投影面．将形体放在六面体中．然后向各基本投影面进行投影、即得到六个基本视图。

第十二章剖面图和断面图

第十二章剖面图和断面图

重合断面图——画于视图以内
1、位置：重叠在基本视图轮廓之内
2、轮廓线：细实线
3、比例：同基本视图 4、标注：不加任何标注
5、适用：断面图形画于视图之内不会影响视图的清晰程度
6、注意： 当视图中的轮廓线 与断面图的图线重 合时，视图中的轮 廓线仍应连续画出。
重合断面图——画于视图以内
重合断面轮廓线与任何其它图线 重合，可将细实线画为粗实线
立面图 立面图 立面（展开剖面图） 立面（展开剖面图）
平面图
平面图 平面图
平面图 平面图
剖面图的种类——6.展开剖面图
弯 曲 梁 桥 展 开 剖 面 图
梁桥纵向中心线
桥面中心线
剖面图的种类——6.展开剖面图
2）适用： 物体带弯曲结构 3）标注：只注图名XX（展开剖面图） 4）画图注意： 各结构按弯曲剖面展平后的位置画图。
剖面图
A A－A
剖面图
A
剖面图
剖面图的种类——1.全剖面图
1）形成：
对物体用单一、平行剖切平面、剖开全部所得的剖面图。
2）适用：
物体外形简单、内形需要表达
3）标注：
考虑两种省略情况
剖面图的种类
不能 清楚 表达 内形
A-A 剖面图 A— A
不能 反映 外形
A
A
剖面图的种类——2.半剖面图
1）形成：
第十二章
剖面图和断面图
主要内容：
1.剖面图 形成、适用、标注、画图 2.断面图 3.其它规定画法
剖面图——表达内部结构形状
剖面图的概念
剖面图的形成
假想用一 剖切面将物体 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面作投射， 得到投影图形。

剖面图 与断面图解析 带图片演示

剖面图 与断面图解析 带图片演示
上一页 返回
第二节断面图



一、断面图的形成 用一个剖切平面将形体剖开之后，剖切平面与形体接触的部 位称为断面，如果把这个断面投射到与它平行的投影面上，所 得到的投影，就是断面图。断面图也是用来表示形体的内部形 状的，它能很好地表示出断面的实形。 图3-11所示为带牛腿的工字形柱子的1-1, 2-2断面图，从图中 我们可以看出该柱子上柱与下柱的形状不同。 二、断面图与剖面图的区别 断面图与剖面图一样，都是用来表示形体内部形状，但两者 也有区别(图3-12)。 (1)断面图只画出形体被剖开后断面的投影，是面的投影;而剖 面图要画出形体被剖开后整个余下部分的投影，是体的投影。 (2)音y切符号的标注不同。断面图的剖切符号只画出剖切位置 线，不画投射方向线，而是用编号的注写位置来表示剖切后的 投射方向。编号写在剖切位置线下侧，表示向下投射;注写在 左侧，表示向左投射。
上一页 下一页 返回
第二节断面图



(二)重合断面 画在视图内的断面称为重合断面。重合断面的图线与视图 的图线应有所区别，当重合断面的图线为粗实线时，视图的 图线应为细实线，反之则用粗实线。如图3-15所示为一槽钢 和背靠背双角钢的重合断面图，断面图轮廓及材料图例画成 细实线。 重合断面图不画剖切位置线亦不编号，图名沿用原图名。 重合断面图通常在整个构件的形状一致时使用，断面图形的 比例与原投影图形比例应一致。其轮廓可能是闭合的(图3-16)， 也可能是不闭合的(图3-16)，当不封闭时，应于断面轮廓线的 内侧加画图例符号。
返回
图3-16墙面的重合断面图—装饰图 案
返回
图3-17中断断面
(a)"T"梁;(b)槽钢
返回
图3-18钢屋架采用中断断面图表示 杆件

剖面图与断面图—断面图的种类与表达(建筑制图)

剖面图与断面图—断面图的种类与表达(建筑制图)
目录
1 剖面图的形成与表达 2 剖面图的种类和画法 3 断面图的种类和画法
断面图的种类和画法
一、断面图的形成
假想用剖切平面将形体切开，仅画出剖切平面与形体接触部分即截断面的 形状，所得到的图形称为断面图，简称断面。
1
1
1—1
2
2
2—2 断面图
断面图的种类和画法
二、断面图与剖面图的区别
(1)断面图只画出剖切平面切到部分的图形，如下图d所示；而剖面图除应 画出断面图形外，还应画出剩余部分的投影，如下图c所示。即剖面图是“体” 的投影，断面图只是“面”的投影。
（1）剖面中包含着断面图、断面 则在剖面之内。
（2）断面图和剖面图的用途不同。
断面图的种类和画法
三、断面图的标注 (1)剖切符号 断面图的剖切符号，仅用剖切 位置线表示。剖切位置线绘制 成两段粗实线，长度宜为610mm。 (2)剖切符号的编号 用阿拉伯数字或拉丁字母按顺序编排，注写在剖切 位置线的同一侧，数字所在的一侧就是投影方向。
(2)剖面图可采用多个平行剖切平面， 绘制成阶梯剖面图；而断面图则不能， 它只反映单一剖切平面的断面特征。
(3)剖面图是用来表达形体内部形状和结 构；而断面图则常用来表达形体中某断面 的形状和结构。
断面图的种类和画法
剖面图和断面图的区别： 相同点：
都是用剖切平面剖切形体后得 到的投影图。 不同点：
面向右旋转90°，使它与正立面图重合后画出来的。 重合断面不需标注剖切符号和编号。 如果断面图的轮廓线是封闭的线框，
重合断面的轮廓线用细实线绘制，并画 出相应的材料图例；
断面图的种类和画法
3．中断断面图
绘制在视图轮廓线中断处的 断面图称为中断断面图，这种 断面图适合于表达等截面的长 向构件，中断断面图不需要标 注剖切符号和编号。

剖面图和断面图—剖面图的画法(画法几何)

剖面图和断面图—剖面图的画法(画法几何)

V P
W
1-1剖面图
2
2
2-2剖面图
绘制剖面图应注意的问题：
由于剖面图的剖切是假想的，所以除剖面图外，其他投影图仍应完整画出。 当剖切平面通过肋、支撑板时，该部分按不剖绘制。正投影图改画剖面图时，
肋部按不剖画出。 剖切平面应避免与形体表面重合，不能避免时，重合表面按不剖画出。
知识点小结
剖面图的画法的应用
在制图基础阶段常用粗实线画剖切到的和沿投射方向可见的轮廓线。
为了使图形更加清晰，剖视图中应省略不必要的虚线。
3·画材料图例
形体被剖切后，断面反映出构件所采用的材料，因此，在剖面图中，相应的 断面上应画出相应的材料符号。在房屋建筑工程图中应采用规定的建筑材料 图例。
如未注明该形体的材料，应在相应位置画出同向、同间距并与水平线成45° 角的细实线，也叫剖面线。
在钢筋混凝土构件投影图中，当剖面图主要用于表达钢筋的布置时，可不画 混凝土的材料图例。

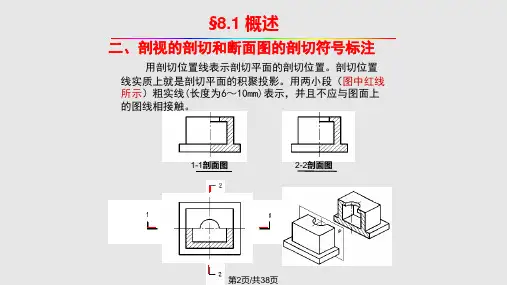

4·剖面图的标注
剖切符号由剖切位置线和剖视方向线组成，剖切位置线是长度为6~10mm的粗 实线，剖视方向线是4~6mm的粗实线，剖切位置线与剖视方向线垂直相交， 并应在剖视方向线旁边加注编号。
在剖面图的下方应写上带有编号的图名，如“×-×剖面图”。
剖面图和断面图
剖面图的画法
1·确定剖切平面的位置和数量
画剖面图时，应选择适当的剖切平面位置，使剖切后画出的图形能确切、全 面地反映所要表达部分的真实形状。
选择的剖切平面应平行于投影面，并且通过形体的对称面或孔的轴线。 一个形体，有时需画几个剖面图，但应根据形体的复杂程度而定。
பைடு நூலகம்
2·画剖面图
剖面图除应画出剖切面剖切到部分的图形外，还应画出沿投射方向看到的部 分，被剖切面切到部分的轮廓线用粗实线绘制；剖切面没有切到，但沿投射 方向可以看到的部分，用中实线绘制；不可见的部分可以不画。

《画法几何》课件——11剖面图

《画法几何》课件——11剖面图
常用的剖切方法
画剖面图时，应将不平行于投影面的部分旋转到与投影面平行后再进行投射。剖面图不应画剖切平面的转折交线。剖面图应加以标注,应在图名后注明“展开” 字样。
用两个相交的剖切面剖切（旋转剖）
常用的剖切方法
本例用两个相交剖切面来剖切物体（一个剖切平面平行于V面，另一个剖切平面垂直于H面，其交线垂直于H面 ）。画剖面图时,将不平行于投影面的部分旋转到与V面平行后再进行投射。
适用于画对称的物体。以对称线为界，若图形左右对称，则左半边画外形图，右半边画剖面图。若图形上下对称，则上半边画外形图，下半边画剖面图。外形图一般省略虚线。
用一个剖切面剖切（半剖）
常用的剖切方法
用两个或两个以上互相平行的剖切平面，通过其中心线去剖切物体，注意必须标注。剖切平面的转折处不应画交线。
用两个或两个以上平行的剖切面剖切（阶梯剖）
谢谢观看
断面图
用两个相交的剖切面剖切（旋转剖）
常用的剖切方法
局部剖面图用波浪线与外形视图分开，波浪线不应和图样上的其它图线重合，也不能超出轮廓线。下例是杯形基础，主视图为全剖面图，俯视图用局部剖面图，表明基础内部钢筋的配置情况。
局部剖面图
常用的剖切方法
分层剖切的剖面图，应按层次以波浪线将各层隔开，波浪线不应与任何图线重合。[例] 用分层剖切方法表示顶棚的粉刷。
重合断面图
画断面图时的几种处理方式
22
画断面图时的几种处理方式
23
画断面图时的几种处理方式
重合断面图：断面图直接画在投影图内。断面轮廓线为粗实线，并在内缘画出材料图例，当断面较薄时可涂黑。
24
画断面图时的几种处理方式
中断断面图：断面图画在投影图的中断处。适用于具有单一断面的较长杆件及型钢。

剖面图和断面图_详细版.ppt

剖面图和断面图_详细版.ppt

a）
两
b）
c）
面
立
剖
投
体
面
影
图
图
12
§ 5．1．4 剖面图的种类与画法
• 在建筑工程图中，建筑平面图就是用水平全剖的方法 绘制的水平全剖图，如图1-5-5所示。
13
图1-5-5房屋平、立、剖面图
§ 5．1．4 剖面图的种类与画法
• 5．1．4．2 半剖面图 • 如果形体是左右对称或前后对称，而且内外形状都比
《建筑构造与识图》
土木工程系 2009年9月
1
第5章 剖面图和断面图
§5．1 剖面图的种类和画法
§5．2 断面图的种类及画法
2
§ 5．1 剖面图的种类和画法
§ 5．1．1 剖面图的形成
剖面图是假想用一个剖切平面将形体剖切，移去介于观察者和剖切 平面之间的部分，对剩余部分向投影面所作的正投影图。剖切平 面通常为投影面平行面或垂直面，剖面图的形成如图1-5-1所示。
15
§ 5．1．4 剖面图的种类与画法
• 5．1．4．3 阶梯剖面图 • 用两个或两个以上互相平行的剖切平面将形体剖开，得到的剖面
图叫阶梯剖面图。阶梯剖面图用在一个剖切面不能将形体需要表 示的内部全部剖切到的形体上。 • 如图1-5-5所示的房屋，如果只用一个平行侧面投影面的剖切面， 就不能同时剖开前墙的窗和后墙的窗，这时可将剖切面转一个直 角弯，形成两个平行的剖切面（如图1-5-5c），使一个剖切平面 剖切前墙的窗，另一个剖切面剖切后墙的窗，这就把该剖的内部 构造都表示出来了。 • 需注意，由于剖切平面是假想的，所以剖切平面转折处由于剖切 而使形体产生的轮廓线不应在剖面图中画出。在画剖切符号时， 剖切平面的阶梯转折用粗折线表示，线段长度一般为4~6mm， 折线的突角外侧可注写剖切编号，以免与图线相混。

剖面图和断面图

剖面图和断面图

. ....
. .. .
..
. .
..
.
. .
. .
..
. . .
. ....
.. ..
.. ... .. .
... ...
. ...........
..
.. ..
精品课件
精品课件
（6）编号
编号采用阿拉伯数字或大写拉丁字母按顺 序由左至右、由下至上连续编排，并注写在投 射方向线的端部。
2
1
1
2
精品课件
精品课件
1.1.2 剖面图的标注
(1) 剖切符号用两段短的
粗实线—表示，用以表示剖
切位置，画在剖切面的起始、 转折和终止处,尽可能不要 与图形的轮廓线相交。6— 10mm的粗实线。
(2) 投射方向用 表示， 画在剖切符号的两外端， 并与剖切符号垂直 。4— 6mm的粗实线。
(3) 在剖面图的上方用大写拉丁字母标出剖面图的名称“-”，
精品课件
旋转剖可用于表 达轮、盘类物体上的 孔、槽结构，及具有 公共轴线的非回转体 物体。
旋转剖的标注规 定与阶梯剖相同。
当剖切后产生不完整要素时，应将此部分按不剖绘制。
精品课件
精品课件
1.2.6 展开剖面 剖图切面是用曲面或平面与曲面组合而成的铅垂面，它是随
着工程构造物的中线弯曲而弯曲的，然后把剖切面展平 （拉直），使它平行正平面并进行投影，从而画出的剖面 图。称为展开剖面图。
剖面图和断面图
精品课件
在前面学习的投影图中，凡是看得 见的轮廓线用实线表示，看不见的 轮廓线用虚线表示。如果立体形状 复杂，那么虚线会太多，图线就会 混杂不清，即影响图样的清晰，又 较难标注尺寸。遇到这种情况，工 程上采用剖面图和断面图表示。 本节将介绍剖面图、断面图以及其 他规定画法和简化画法。

土木工程制图剖面图与断面图

土木工程制图剖面图与断面图

§8.4 画剖、断面图的要点和举例
8.4.1 画剖面图、断面图的要点
(4)为了便于读图，一般应注出剖面图和断面图名称， 剖切线和投影方向，但在下列情况下，可以省略。
①全剖面图或半剖面图中，它的剖切线和投影图的对 称轴重合，且图形又按投影图规定位置排列时，
剖切线可省去，或仅保留如“××剖面”等字样。 ②移出断面图位于剖切线的延长线上，如图8-12所示。 ③重合断面图。 (5)剖切线应尽量不要穿越投影图的轮廓线。
第11页/共38页
§8.2 剖面图
8.2.3 局部剖面图(分层)
石英砂 承托层
石英砂
多孔滤板
支墩
第12页/共38页
§8.2 剖面图
8.2.3 局部剖面图(分层)
分层局部剖面图
第13页/共38页
§8.2 剖面图
8.2.4 阶梯剖面图
阶梯剖面图
第14页/共38页
8.2.5 旋转剖面图
采用两个相交的平面(交线垂直于一投影 面)，沿着需要剖开的位置剖切形体，把两个断 面图形，绕着交线旋转到与另一投影面平行，然 后一齐向所平行的投影面作投影，称为旋转剖面 图。
W1
V
钢筋混凝土的悬挑楼梯板的断面图
第17页/共38页
§8.3 断面图
8.3.1 移出断面
1
杆件的断面图依 次整齐地排列在杆件 视图的一侧或端部
2
..
1
.... .
. .
.... .
. .
1-1 2:1
2
. .
....
.. ..
..
.... .. .... ..
2-2 2:1
第18页/共38页
§8.3 断面图

剖面图和断面图

剖面图和断面图
一般形体：通过物体的孔、洞、槽的中心。 对称形体：通过对称线。 建筑形体：通过门、窗、洞口及竖直方向变化较多的部位。
2
1
1
2
21
（3）剖面图的画法
② 剖切符号
剖切符号是由相互垂直的剖切位置线及投射方向线组成的。
剖切位置线：粗线，6-10mm
投射方向线：粗线，4-6mm
剖面图编号：阿拉伯数字1-1、2-2...
V
W
俯视图 （平面图）
第一分角画法
H 17
二、剖面图和断面图
问题的提出: 当六面投影图都 不能准确表达形 体时
18
当投影图虚 线太多难以清晰 表达形体时
当物体的内部形状较复杂时。如房屋的视图中就会出现虚线与实线交错、 重叠的现象，而影响了图形的清晰，同时也不便于标注尺寸和表达物体内部材 料。为此，在制图时，对于物体的内部结构形状，常采用剖面图来表达。 19
次构造的物体。通常不标注剖切位置和投影方向。
☆ 局部剖面图
34
石英砂 承托层
石英砂
多孔滤板
支墩
☆ 分层剖面图
用波浪线作分层剖的分界线 波浪线不应与任何图线重合
35
局部剖面图及分层剖面图
墙体上固定支架处的 分层剖面图
屋顶天花板吊顶
分层剖面图
36
【例6-1】将钢筋混凝土基础的主视图（V投影）改为全剖面图， 侧视图（W投影）画成半剖面图。
序号
名称
15
纤维材料
图例
序号 21
22
16
松散材料
23
17
木材
24
名称 网状材料
液体 玻璃 橡胶
18
胶合板
19
石膏板
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一类参考
3
土建工程中基本视图的名称
B
C A E
F
A
D 正立面图
C
D
左侧立面图
右侧立面图
B
平面图
E
底面图
F
背立面图
一类参考
4
向视图－按指定的方向进行投影
正立面图
左侧立面图
R
平面图
R向立面图
一类参考
5
第三角表达法
八个分角的划分
V
2 1
3 4
6 5 8
一类参考
6
第三角表达法
第一角表达法
B A C
C
D
C
B
根据轴测轴绘制 内部结构
注意剖面线
的方向
一类参考
37
轴测图的剖切画法
轴测图的剖切绘制方法
Z
Z
Z
X
X
Y
2
Y
X
Y
正等测
正面斜二测 一类参考
水平斜等测 38
A
B
一类参考
7
第三角表达法
由上方
由右方
平面图
正面图
右侧面图
第一角与第三角的识别符号
一类参考
8
镜像表达法
镜面
平面图（镜像）
镜像投影法的 识别符号
一类参考
9
剖面图与断面图 ____基本概念
目的
方 法
结果
剖面图
1、为了清晰地表达物 体的内部结构；
2、假想用剖切面将物 体剖开，将处于观察者 与剖切面之间的部分移 去，而将其余部分向投 影面投射得到剖面图；
剖切 位置
一类参考
15
断 面 图 的 剖切 绘 位置 制
1
剖到的部分是一个面， 其轮廓内不能出现分割线。
1-1剖面图
2
2-2断面图
断面图
只绘制剖 到的部分
断面图的标注
剖切符号：由剖切位
1
置线和编号组成。
编号兼
投影方向
2
一类参考
16
断面图的特殊表达法
断 1
面
图
的 2
绘 制
1 1-1断面图
2 2-2断面图
一类参考
13
剖 面 图 的 绘 制
假想 剖切面
看到的部分
剖到的部分
选择剖面位置的基本原则
1、平行于某一投影面； 2、过形体的对称面； 3、过孔洞的轴线； 注：剖切过程不能产生新 线。
一类参考
14
剖 面 图 的 绘 制
1
编号
1-1剖面图
投影 方向
1
剖面图的标注
剖切符号：由剖切位
置线、投影方向和编号 组成。
（剖面图与断面图）
视图 剖面图与断面图 简化画法 轴测图的剖切
一类参考
1
基本视图
B F
C
D
A E
六个基本投影方向对应六个基本投影面 六个基本视图
一类参考
2
基本视图的配置
（仰视图）
（右视图） （主视图） （左视图） （后视图）
（（主俯主视视图图））
按展开位置摆放,不必标注投影方向
否则必须标注投影方向
多个断面依次排列 且使用较大比例绘制
省去剖切符号 断面绘制在构件中断处
结构布置图中 断面直接绘制在图中
一类参考
17
例：将侧面投影改为剖面图
一类参考
18
例：将侧面投影改为剖面图
一类参考
19
例：将侧面投影改为剖面图
1
1-1剖面图
1
一类参考
20
常用剖切的方法
单一剖切平面的剖切 多个剖切平面的剖切
一组平行剖切平面 两个相交剖切平面 局部分层剖切
面
b
3
3 平面图
一类参考
3 27
部 分 分 层 剖 切
一类参考
28
简化画法 对称图形 省略画法
一类参考
29
对称图形的简化画法
一类参考
对称符号
30
对
称
画
法
：
半
1-1剖面图 1
剖
面
图
1
一类参考
31
对 称 画 法 ：
半 剖 面 图2
2-2剖面图 1
1
1-1剖面图
2
一类参考
半剖面图的绘制 1、所有视图都是完整的； 2、剖面图一般画在右半部 或下半部，分界线为点划线； 3、各种剖面图中一般都不 画虚线； 4、不可见孔、洞的轴线仍 需画出。
3、剖面图中虚线变实 线，一般不再画不可见 虚线。
一类参考
10
假想 剖切面
剖 、 断 面 图 的 形 成
一类参考
11
剖
、
图例
断
中的斜线 一律为45
面
度细实线
图
的
材料
形
图例
成
断面图
剖面图
一类参考
12
剖 面 图 的 绘 制
假想 剖切面
选择剖面位置的基本原则
1、平行于某一投影面； 2、过形体的对称面； 3、过孔洞的轴线； 注：剖切过程不能产生新 线。
一类参考
21
一 组 平 行 剖 面
一类参考
22
一 组 平 行 剖 面
一类参考
23
一 组 平 行 剖 面
1
1－1剖面图
1
1
1
一类参考
24
多个剖切平面剖切的剖视图
易出现的错误
错
1
1
1
1
1
错
1
1
错
1
一类参考
25
两 相 交 剖 面
1
1－1剖面图 1
一类参考
26
两
a+b
相
交
3-3剖面图（展开）
剖
a
32
相同要素的省Βιβλιοθήκη 画法n个nn
n
一类参考
33
省略画法
标注原长
标注原长 折断省略画法
一类参考
A A
A A 构件局部不同省略画法
34
例：将正面投影改为半剖面图，侧面投影 改为断面图。
不可见孔、洞的轴线仍 需画出。
一类参考
35
轴测图的剖切画法
