工程制图-剖视图的画法剖视图的画法表达机件内部结构比较复杂时，在视图上会出现较多的虚线，给读图和绘图带来不便。
因此，国标中规定用“剖视”的方法来解决机件内部结构的表达问题。

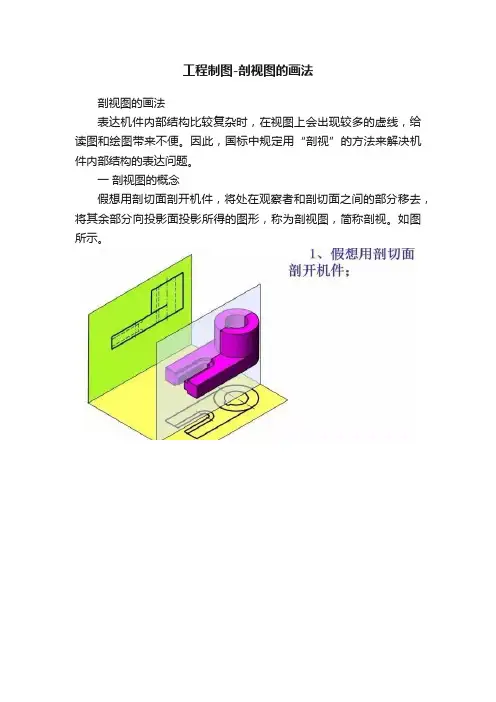

一剖视图的概念假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，将其余部分向投影面投影所得的图形，称为剖视图，简称剖视。
如图所示。
二剖视图的画法1、确定剖切平面的位置；2、移去剖切面和观察者之间的部分，并在视图中擦掉被移走的轮廓线；3、确定投射方向，把剩下的部分向投影面投射；4、先画出剖面的投影，再画出剖切面后面可见部分的投影；5、在剖面区域内画上剖面符号。
画剖面符号的注意事项：（1）在同一金属零件的零件图中，剖视图、断面图的剖面符号，应画成间距相等、方向相同且与水平线成45°的平行细实线。
当图形中的主要轮廓线与水平线成45°时，该图形的剖面符号应画成与水平成30°或60°的平行线，其倾斜方向和间距仍应与其他图形的剖面符号一致。
（2）同一机件在同一张图纸上的各剖视图，其剖面符号应一致。
（3）剖面线间距应按剖面区域的大小进行适当的选择。
（4）当同一物体在两平行面上的剖切图紧靠在一起画出时，剖面线应相同。
若要表示得更清楚，可沿分界线将两剖切图的剖面线错开。
（5）允许沿着大面积的剖面区域的轮廓画出部分剖面线。
（6）如仅需画出剖视图中的一部分图形，其边界又不画波浪线时，则应将剖面符号绘制整齐。
（7）剖面区域内标注数字、字母等处的剖面线必须断开。
三剖视图的标注1、剖切位置：在剖切平面垂直的视图上用剖切符号（粗短划）表示剖切位置。
剖切符号之间的剖切线（用细点画线表示）可省略不画。
2、投影方向：用箭头表示投影方向。
3、剖视图的名称及其与剖切位置的对应关系：在剖视图的上方用大写的拉丁字母标出剖视图的名称“×-×”；并每个剖切符号旁边标注相同的字母，表示剖视图与剖切位置的对应关系。
