工程图学视图剖面图断面图画法教学内容
- 格式：ppt
- 大小：3.76 MB
- 文档页数：77
下载文档原格式
合集下载
工程图学视图剖面图断面图画法
01 Chapter视图分类视图基本概念及分类画法假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
画法标注、剖切符号、材料符号。
断面图假想将物体某一部分切开，将断面的轮廓线投影到投影面上所得的图形。
画法移出断面图、重合断面图。
02 Chapter定义和作用剖面图的构成剖面线的方向030201剖面图基本知识全剖面图1. 画法2. 实例剖面图分类及画法1. 画法在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。
半剖面图用两个或两个以上的平行剖切平面剖开物体所得的剖面图，一般用于表达对称物体的内部结构。
2. 实例如机械轴、杆、套等零件的内部形状等。
局部剖面图在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。
1. 画法2. 实例0102剖面图应用实例03 Chapter断面图基本知识断面图定义断面图目的断面图分类断面图分类及画法纵断面图画法横断面图画法断面图应用实例机械零件建筑结构生物组织04 Chapter剖面图与断面图在工程中的应用显示物体或构件内部孔、槽等细节显示物体或构件的变形和振动情况显示物体或构件的内部结构显示不同部分之间的连接方式辅助分析力学性能和结构稳定性剖面图与断面图在机械制造中的应用建筑物的设计特点和风格建筑物的采光和通风情况建筑物的设备和设施分布建筑物的材料和构造方式剖面图与断面图在建筑设计中的应用剖面图与断面图在水利工程中的应用010*******05 Chapter可以用于表达不同部分之间的相对位置关系剖面图缺点剖面图只能表达物体的一部分，不能全面展示物体绘图技巧断面图优点可以清晰地表达物体的截面形状和尺寸对于一些难以用平面图形表达的部分，断面图提供了很好的解决方案可以用于表达不同部分之间的相对位置关系断面图缺点断面图只能表达物体的一部分，不能全面展示物体剖面图与断面图的未来发展趋势与展望01020304THANKS。
工程图学基础07图样画法课件
仍按原来•位工程置图投学影基础07图样画法
•42
☆ 应注意的问题：
1）剖切平面的交线应与物体上的公共回转轴线重合。 2）倾斜剖切平面后面的其它结构一般仍按原来位置投 影，如上图中间圆筒上的油孔。当剖切后产生不完整要 素时，应将此部分按不剖绘制，如下图。
3）旋转剖必须标注，其规定与阶梯剖相同。
A-A
图可以只画一半或四分之一
，并在对称中心线的两端画
出两条与其垂直的平行细实
线。
•工程图学基础07图样画法
•11
四、斜视图
表达倾斜部分的真实形状。 将该倾斜部分的结构形状向一个辅助投影面投影， 这样得到的视图，称为斜视图 。
•工程图学基础07图样画法
•12
注意问题
斜视图通常按向视图 的配置形式配置并必须标 注，必要时允许将斜视图 旋转配置（右下图）。
•24
⒉半剖视图 当物体具有对称平面时，在垂直于对称面的投影面上的图 形，可以对称中心线为界，一半画成剖视图，另一半画成 视图，这种剖视图称为半剖视图。
•工程图学基础07图样画法
•25
画半剖视图时应注意下面几点：
（1）视图与剖视图的分界线必须是对称中心线，即点画线，不能画成实线。 （2）由于物体对称，物体的内外结构形状已分别表达清楚，图中的虚线一般 应省略不画。 （3）物体形状接近于对称，且不对称部分已另有图形表达清楚时，也可画成
一般常用平面作为剖切面(也可用柱面)。为了表达 物体内部的真实形状，剖切平面一般应通过物体内部结 构的对称平面或孔的轴线，并平行于相应的投影面。
画剖视图 剖切平面剖切到的物体断面轮廓和其后面的可见
轮廓线，都用粗实线画出。
画剖面符号 应在剖切面切到的断面轮廓内画出剖面符号。
项目六 剖面图、断面图的识读和绘制 (1)
图6-13 模型断面图的识读
项目六 剖面图、断面图的识读和绘制
试一试
1. 剖面图是物体在剖视投影中能见到的__________部分和其他的 ___________部分的正投影图。
2. 剖切符号由________________和________________组成。 3. 剖面图通常有____________、_____________、_____________ 及分层和局部剖视图。 4. 断面图的主要表现形式有______________、中断断面图和 _________________。
项目六 剖面图、断面图的识读和绘制
项目描述
剖面图与断面图是建筑工程图样的主要表达 形式，能真实反映房屋内部的布置形式、构造类型 等。通过本项目的学习，理解剖面图与断面图的形 成方法，学会建筑模型的剖面图与断面图的绘制， 为进一步识读建筑工程图样作准备。
项目六 剖面图、断面图的识读和绘制
学习目标
掌握剖面图，学 会绘制剖面图与断面图。 通过剖、断面图的绘制学习，培养较强的空间 想象能力和图形架构能力。
项目六 剖面图、断面图的识读和绘制
任务要求： 1.绘制某建筑入口处台阶的剖面图与断面图。 2.绘制建筑构件剖面图与断面图。
项目六 剖面图、断面图的识读和绘制
一．剖面图的绘制
在绘制剖面图时，除应画出剖切到的断面轮廓线外， 还应画出沿投射方向的可见轮廓线，如图6-14所示，应注 意以下四点要求：
1.断面轮廓线用粗实线绘制； 2.断面内部应画出材料图例，当不必指出材料时，可 用等间距的45°倾斜细实线表示； 3.切面没有切到，但沿投射方向仍可见的部分，用中 实线绘制； 4.制图完成后在下方注写图名，图名以剖切符号的编 号来命名,如×-×剖面图。
项目六 剖面图、断面图的识读和绘制
试一试
1. 剖面图是物体在剖视投影中能见到的__________部分和其他的 ___________部分的正投影图。
2. 剖切符号由________________和________________组成。 3. 剖面图通常有____________、_____________、_____________ 及分层和局部剖视图。 4. 断面图的主要表现形式有______________、中断断面图和 _________________。
项目六 剖面图、断面图的识读和绘制
项目描述
剖面图与断面图是建筑工程图样的主要表达 形式，能真实反映房屋内部的布置形式、构造类型 等。通过本项目的学习，理解剖面图与断面图的形 成方法，学会建筑模型的剖面图与断面图的绘制， 为进一步识读建筑工程图样作准备。
项目六 剖面图、断面图的识读和绘制
学习目标
掌握剖面图，学 会绘制剖面图与断面图。 通过剖、断面图的绘制学习，培养较强的空间 想象能力和图形架构能力。
项目六 剖面图、断面图的识读和绘制
任务要求： 1.绘制某建筑入口处台阶的剖面图与断面图。 2.绘制建筑构件剖面图与断面图。
项目六 剖面图、断面图的识读和绘制
一．剖面图的绘制
在绘制剖面图时，除应画出剖切到的断面轮廓线外， 还应画出沿投射方向的可见轮廓线，如图6-14所示，应注 意以下四点要求：
1.断面轮廓线用粗实线绘制； 2.断面内部应画出材料图例，当不必指出材料时，可 用等间距的45°倾斜细实线表示； 3.切面没有切到，但沿投射方向仍可见的部分，用中 实线绘制； 4.制图完成后在下方注写图名，图名以剖切符号的编 号来命名,如×-×剖面图。
第三讲 剖面图与断面图
工程 工程主要特征
等级
工程范围举例
一级 1、高级大型公共 高级宾馆、旅游宾馆、高级招待所、别墅、
建筑
省级展览馆、博物馆、图书馆、科学实验
2、有地区性历史 研究楼（包括高等院校）、高级会堂、高 性意义或技术要 级俱乐部。
求复杂的中小型 不小于300床位医院、疗养院、医疗技术
公共建筑
楼、大型门诊楼、大中型体育馆、室内游
不小于300床位医院疗养院医疗技术楼大型门诊楼大中型体育馆室内游泳馆室内滑冰馆大城市火车站航运楼候机楼摄影棚邮电通讯楼综合商业大楼高级餐厅四级人防五级平战结合人防建筑物重要性和规模建筑一级范例图长沙黄花岗机场南京美龄宫南审图书馆体育馆工程等级工程主要特征工程范围举例二级1中高级大型公共建筑2技术要求较高的中型公共建筑316层以上29层以下住宅大专院校教学楼档案楼礼堂电影院省级机关办公楼300床位以下的医院疗养院地市级图书馆文化馆少年宫俱乐部排演厅报告厅风雨操场大中城市汽车客运站中等城市火车站邮电局多层综合商场风味餐厅高级小住宅等建筑物重要性和规模建筑二级范例图藏式纪念建筑南审竞秀教学楼南京中心大酒店某写字楼工程等级工程主要特征工程范围举例三级1中级中型公共建筑27层以上包括7层15层以下有电梯住宅或框架结构的建筑重点中学中等专科学校教学楼试验楼电教楼社会旅馆饭店招待所浴室邮电所百货大楼托儿所幼儿园综合服务楼一二层商场多层食堂小型车站等建筑物重要性和规模建筑三级范例图某地百货大楼某中学教学楼某写字楼某超市工程等级工程主要特征工程范围举例四级1一般中小型建27层以下无电梯的住宅宿舍及砖混结构建筑一般办公楼中小学教学楼单层食堂单层汽车库消防车库消防站蔬菜门市部粮店杂货店阅览室理发店水冲式厕所等建筑物重要性和规模建筑四级范例图茶社健身房kt包间单层食堂工程等级工程主要特征工程范围举例一二层单功能一般小跨度结构建单层小跨度建筑建筑物的抗震等级钢筋混凝土高层建筑结构抗震等级结构类型防震烈度框架结构高度m252535353535框架剪力墙结构框架简体结构高度m5050606050508080建筑物按其建筑高度结构类型抗震设防烈度等不同可分为四级见下表
视图识读—剖面图和断面图
符形号状的的图正形投。影图呢？
1
1
1-1
剖视图
Section
1-1 断面图
Cut
观察：剖视图和断面图有什么区别？
剖视图和断面图的区别：
1
1
1-1
1-1
剖视图
断面图
剖视图—表达剖切后剩余体的所有形状。
断面图—只表达剖切面剖切到实体断面 的形状。
剖视图和断面图的关系：
1-1 剖视图
1-1 断面图
剖视图中包含断面图，即断面图是剖视 图的一部分。
V
剖
去
投
将剩余体向投影面 进行正投影。
被剖切面切到的轮 廓线用粗实线，剖 切面没有剖到，但 沿投影方向可以看 到的部分，用中实 线绘制。
V 虚线要改实线
剖
去
投
被剖切到断面部分
断面
的材料图例。
剖面符号必须画在 断面位置。
剖
去
投 剖面符号
通用剖面符号
剖视图剖切位置等基本
问题
信息如何表达？
剖 视 图 标 注 Label of sectional view
影方向。(如图所示)
1
1
1-1
1.剖 切 符 号 的 编 号 Cutting symbol ➢ (1)剖 切 编 号 所在一侧为剖切后的投
影方向。(如图所示)
1
➢ (2)以 阿 拉 伯 数 字 或 大 写 拉 丁 字 母 对剖切位置加以编号；
1
1-1
➢ (3)若 有 多 个 断 面 图 ， 应 按 顺 序 由
1
1-1
断面图形状？
剖视方向线从 右向左投影， 断面图形状？
剖切编号所在一侧为剖切后的 投影方向。
《工程图学》课程教学大纲
《工程图学》课程教学大纲一、课程基本情况课程代码：102112课程名称（中/英文）：工程图学/Engineering Graphics课程类别：专业基础课开课学期：2学分：2.5总学时：40理论学时：40实验/实践学时：0适用专业：无机非金属材料工程适用对象：本科先修课程：高等数学开课学院：机械工程学院二、课程简介《工程图学》是探讨绘制机械图样的理论、方法和技术的一门技术基础课。
是机械类、近机类各专业必修的技术基础课。
以图形为主的图样是承载信息、进行技术交流的重要媒体，是工程设计、制造和施工过程中用来表达设计思想的主要工具。
工程图又是解决工程中的定位、度量、计算等问题及进行设计和构思的重要工具之一，被称为“工程界的语言”。
本课程任务是使学生掌握正投影法的基本理论及其应用，培养和发展空间想象能力、空间分析和解决问题能力，培养学生阅读和绘制机械图样的基本能力，培养学生现代工程意识和创新设计能力。
二、课程教学目标本环节教学目标对应毕业要求2，具体要求如下：教学目标1：掌握《技术制图》、《机械制图》国家标准中关于图纸幅面、标题栏、比例、字体、图线、尺寸标注的有关规定。
掌握平面图形的画法及尺寸注法，掌握用尺规绘图和徒手绘图的方法；支撑指标点2.1。
教学目标2：掌握投影法的概念，理解点、线、面的投影形成及其投影规律，掌握各种位置直线、平面的投影特性。
掌握基本体的投影特点，理解截交线、相贯线的概念；支撑指标点2.1。
教学目标3：理解组合体、形体分析法、线面分析法的实质，掌握形体分析法和线面分析法在看图和绘图过程中的应用。
掌握轴测图的画法。
能够正确、完整、清晰地表达机件的结构形状；支撑指标点2.1。
三、教学内容绪论1.教学内容（1）本课程的任务和主要内容（2）投影法的基本概念（3）机械工程中常用的两种图示方法2.基本要求（1）建立中心投影和平行投影概念；第一章制图的基本知识与技能1.教学内容(1)遵守《机械制图》国家标准的有关规定。
剖面图和断面图及画法教案
剖面图和断面图及画法教案一、教学目标：1. 让学生了解剖面图和断面图的概念及作用。
2. 培养学生掌握剖面图和断面图的画法技巧。
3. 提高学生分析、解决实际问题的能力。
二、教学内容：1. 剖面图和断面图的定义及区别。
2. 剖面图和断面图的画法步骤。
3. 常见物体剖面图和断面图的绘制实例。
三、教学重点与难点：1. 教学重点：剖面图和断面图的概念、画法步骤及应用。
2. 教学难点：剖面图和断面图的画法技巧，以及如何在实际问题中运用。
四、教学方法：1. 采用讲授法，讲解剖面图和断面图的概念、画法步骤及应用。
2. 采用演示法，展示常见物体剖面图和断面图的绘制过程。
3. 采用实践法，让学生动手绘制剖面图和断面图，提高实际操作能力。
五、教学准备：1. 教案、PPT、黑板。
2. 绘图工具（如直尺、圆规、橡皮等）。
3. 实物模型或图片。
4. 练习题及答案。
六、剖面图和断面图的定义及区别1. 剖面图：用切割线将物体切开，展示切割面上的形状和结构的图形。
2. 断面图：用断裂线将物体断裂，展示断裂面上的形状和结构的图形。
七、剖面图和断面图的画法步骤1. 确定视图位置和切割/断裂线。
2. 画出物体外部轮廓。
3. 画出切割面/断裂面的形状。
4. 填充切割面/断裂面。
5. 标注尺寸和文字说明。
八、常见物体剖面图和断面图的绘制实例1. 圆柱体剖面图和断面图。
2. 棱柱体剖面图和断面图。
3. 球体剖面图和断面图。
4. 复杂物体剖面图和断面图。
九、剖面图和断面图在工程中的应用1. 建筑设计：展示建筑内部结构和布局。
2. 机械设计：展示机械内部零件的形状和结构。
3. 电子设计：展示电子元件的内部结构。
4. 工艺品制作：展示工艺品的内部造型和纹理。
十、练习与巩固1. 绘制指定物体的剖面图和断面图。
2. 分析实际问题，运用剖面图和断面图进行解答。
3. 完成练习题，巩固所学知识。
十一、总结与评价1. 总结剖面图和断面图的概念、画法及应用。
2. 评价学生在本节课中的表现，鼓励优秀学生分享经验。
工程图学第12周--断面图,简化画法,尺寸标注
而用粗实线将它与其邻接部分
分开。
B A－A
7.4 规定画法和简化画法
一、肋板的画法
B
B－B 正确
B－B 错误
A
A
B A－A
圆柱轮廓线
二、均匀分布的肋板及孔的画法
肋不对称, 画成对称
A－A
孔未剖到,画 成剖到
B－B
A
AB
B
孔的省略 画法
若干直径相同且成规律分布的孔，可以仅画出一个或几 个，其余只需用点画线表示其中心位置。
⑵ ⑴
基准
基准
基准
基准
基准
基准
2. 定形尺寸 —— 确定基本体的大小和形状的尺寸，必须 标注长、宽、高三个方向大小的尺寸
24
ø ø
3. 定位尺寸 —— 确定各基本体之间相对位置的尺寸
⑴ 基准
基准
⑵
基准
基准
基准 基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸
25
4. 总体尺寸 —— 总长、总高、总宽 总体尺寸有时可能就是某形体的定形或定位尺寸，这时不
画在视图之内，轮廓线用细实线绘制。
当视图中的轮廓线与断面 图的图线重合时，视图中的轮 廓线仍应连续画出。
⑵ 标注方法
① 配置在剖切线上的不对称的重合断面图， 可省略字母。
② 对称的重合断面图，可不标注。
7.4 规定画法和简化画法
一、肋板的画法
B
规则：
对于机件的肋板，如按纵
A
A 向剖切，肋板不画剖面符号，
再注出。当标注总体尺寸后出现多余尺寸时，需作调整，避免 出现封闭尺寸链。
调整
有多余尺寸
26
例：标注轴承座的尺寸
Z基准
第五章 剖面图和断面图 2
1-5-16 槽钢的中断断面
湖南工程职业技术学院
§ 5．2．3 断面图的种类和画法
同样钢屋架的大样图也常采用中断断面的形式表 达其各杆件的形状， 17所示 所示。 达其各杆件的形状，如图1-5-17所示。中断断面 的轮廓线用粗实线，断开位置线可为波浪线、 的轮廓线用粗实线，断开位置线可为波浪线、折 断线等，但必须为细线，图名沿用原投影图的名 断线等，但必须为细线， 称。
湖南工程职业技术学院
§ 5．2．3 断面图的种类和画法
移出断面可画在剖切平面的延长线上或其它任何位置。 移出断面可画在剖切平面的延长线上或其它任何位置。 当断面图形对称， 当断面图形对称，则只需用细单点长画线表示剖切位 所示。 不需进行其它标注， 置，不需进行其它标注，如图1-5-14a所示。如断面 图画在剖切平面的延长线上时，可标注断面名称， 图画在剖切平面的延长线上时，可标注断面名称，如 所示。 图1-5-14b所示。 移出断面图应在形体 投影图的附近， 投影图的附近 ，以便 识读。 识读 。移出断面图也 可以适当的放大比例， 可以适当的放大比例， 以利于标注尺寸和清 晰地显示其内部构造。 晰地显示其内部构造。
动画98 动画
湖南工程职业技术学院
图1-5-11 与剖面图的区别
1．断面图只画形体被剖切后剖切平面与形体接触到的 那部分，而剖面图则要画出被剖切后剩余部分的投影， 那部分，而剖面图则要画出被剖切后剩余部分的投影， 即剖面图不仅要画剖切平面与形体接触的部分，而且 即剖面图不仅要画剖切平面与形体接触的部分， 还要画出剖切平面后面没有被切到但可以看得见的部 12（ 所示。（ 。（即 分，如图1-5-12（c）所示。（即：断面是剖面的一部 剖面中包括断面） 分，剖面中包括断面）
湖南工程职业技术学院
《工程图学》课程教学大纲
《工程图学》课程教学大纲学分：7.5 总学时：120 理论学时：100 实验/实践学时：20一、课程性质与任务《工程图学》是车辆工程的专业基础课。
本课程共120学时，7.5学分，考试课分两个学期。
本课程的任务是使学生通过本大纲所规定的全部教学内容的学习，掌握投影法的基本理论及其应用，达到培养学生绘制和阅读机械图样的能力以及空间分析能力、空间想象能力，同时为后续课程、课程设计、毕业设计打下良好的基础。
二、课程的基本要求学习本课程后，应达到下列基本要求：1. 熟悉机械制图的基本要求和方法；2. 掌握投影法表达空间几何形体和图解几何问题的基本原理和方法；3. 掌握计算机绘图的方法；4. 重点掌握绘制和阅读零件图及装配图的基本能力。
三、先修课程无四、主要参考教材[1] 《工程制图》[2] 《机械工程图学》五、课程内容本课程包括制图基础、画法几何、机械制图和计算机绘图四部分。
具体内容如下：绪论了解本课程的地位、性质、任务以及学习方法。
（一）制图基础1. 制图的基本知识和基本技能主要内容：国家标准《机械制图》一般规定；制图工具及其使用；几何作图；图形的绘图方法和步骤。
2. 组合体的投影主要内容：组合体的形成及投影规律，组合体的形体分析，组合体三视图的画法，组合体的尺寸注法，看组合体视图的基本方法。
3. 轴测图主要内容：轴测投影的基本概念，正等测、斜二测图。
4. 机件的表达方法主要内容：视图、剖视图、断面图、局部放大图、简化画法及其它规定画法。
（二）画法几何1. 点、直线和平面的投影主要内容：投影的方法及其分类、正投影法的投影特性；点、线、面的投影。
2. 立体的投影主要内容：立体的投影、平面与立体相交（截平面为特殊位置）、两立体相交。
（三）机械制图1. 标准件、常用件主要内容：螺纹、螺纹联接、键连接、销连接、滚动轴承、齿轮、蜗轮、蜗杆、弹簧。
2. 零件图主要内容：零件图的内容、零件的表达方法、零件图的尺寸标注、零件图的技术要求、零件测绘、看零件图、零件结构工艺性。
工程图学视图剖面图断面图画法

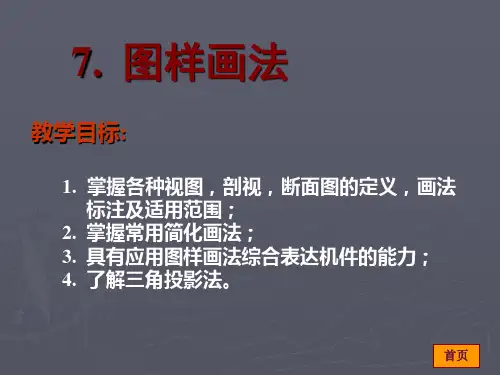

7. 图样画法
教学目标:
1. 掌握各种视图，剖视，断面图的定义，画法 标注及适用范围；
2. 掌握常用简化画法； 3. 具有应用图样画法综合表达机件的能力； 4. 了解三角投影法。
首页
7. 图样画法
7.1 视图
7.2 剖视图 7.3 断面图 7.4 其他表达方法 7.5 第三角投影法简介
a)俯、左视图多余 b) 虚线过多、层次不清
（2）移出断面图的标注方法
A
A A-A
B
B B-B
① 配置在剖切符号的延长线上的不对称移出断面, 可省略名称 （字母）, 若对称可不标注。
② 配置不在剖切符号的延长线上的对称移出断面, 可省略箭头。 ③ 其余情况必须全部标注。
移出断面图的种类及画法
b) a)
d)
e)
c)
f)
2.重合断面
断面图配置在剖切平面迹线处, 并与原视图重合称重合断面
3、局部视图可按基本视图的配置 形式配置，也可按向视图的配 置形式配置。
局部视图
三、斜视图
问题: 对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法:
（1）增加一个与倾斜表 面平行的辅助投影面。
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
肋板 的移出断面图与重合断面图的不同画法
7.4 其他表示方法
一、局部放大图
将机件的部分结构, 用大于原图形所采用的比例画出的图形
称为局部放大图。它用于机件上较小结构的表达和尺寸标注
。可以画成视图、剖视、断面等形式, 与被放大部位的表达
形式无关。图形所用的放大比例应根据结构需要而定, 与原
教学目标:
1. 掌握各种视图，剖视，断面图的定义，画法 标注及适用范围；
2. 掌握常用简化画法； 3. 具有应用图样画法综合表达机件的能力； 4. 了解三角投影法。
首页
7. 图样画法
7.1 视图
7.2 剖视图 7.3 断面图 7.4 其他表达方法 7.5 第三角投影法简介
a)俯、左视图多余 b) 虚线过多、层次不清
（2）移出断面图的标注方法
A
A A-A
B
B B-B
① 配置在剖切符号的延长线上的不对称移出断面, 可省略名称 （字母）, 若对称可不标注。
② 配置不在剖切符号的延长线上的对称移出断面, 可省略箭头。 ③ 其余情况必须全部标注。
移出断面图的种类及画法
b) a)
d)
e)
c)
f)
2.重合断面
断面图配置在剖切平面迹线处, 并与原视图重合称重合断面
3、局部视图可按基本视图的配置 形式配置，也可按向视图的配 置形式配置。
局部视图
三、斜视图
问题: 对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法:
（1）增加一个与倾斜表 面平行的辅助投影面。
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
肋板 的移出断面图与重合断面图的不同画法
7.4 其他表示方法
一、局部放大图
将机件的部分结构, 用大于原图形所采用的比例画出的图形
称为局部放大图。它用于机件上较小结构的表达和尺寸标注
。可以画成视图、剖视、断面等形式, 与被放大部位的表达
形式无关。图形所用的放大比例应根据结构需要而定, 与原
剖面图和断面图及画法教案
一、教案基本信息剖面图和断面图及画法教案课时安排：2课时教学目标：1. 让学生了解剖面图和断面图的概念及作用。
2. 培养学生掌握剖面图和断面图的画法技巧。
3. 提高学生对建筑、工程等领域的空间想象能力。
教学内容：1. 剖面图和断面图的定义及区别。
2. 剖面图和断面图的画法步骤。
3. 剖面图和断面图的应用实例。
教学方法：1. 采用讲授法，讲解剖面图和断面图的概念及画法。
2. 采用演示法，展示剖面图和断面图的绘制过程。
3. 采用案例分析法，分析剖面图和断面图在实际工程中的应用。
教学准备：1. 教学PPT。
2. 剖面图和断面图的实例图片。
3. 绘图工具（如尺子、铅笔、橡皮等）。
二、教学过程第一课时一、导入（5分钟）1. 教师展示一些建筑、工程图片，引导学生观察并提问：你们注意到这些图片中的共同特点了吗？2. 学生回答，教师总结：这些图片中都包含了剖面图或断面图。
二、新课讲解（15分钟）1. 教师讲解剖面图和断面图的定义及区别。
2. 教师通过PPT展示剖面图和断面图的绘制步骤。
三、案例分析（15分钟）1. 教师展示一些实际工程中的剖面图和断面图案例。
2. 教师引导学生分析这些案例中的特点和应用。
四、课堂练习（15分钟）1. 教师布置练习任务，要求学生绘制一个简单的剖面图或断面图。
2. 教师巡回指导，解答学生疑问。
第二课时一、复习导入（5分钟）1. 教师提问：上一节课我们学习了剖面图和断面图的哪些内容？2. 学生回答，教师总结。
二、课堂讲解（15分钟）1. 教师讲解剖面图和断面图的画法技巧。
2. 教师通过PPT展示剖面图和断面图的绘制实例。
三、课堂练习（15分钟）1. 教师布置练习任务，要求学生绘制一个复杂的剖面图或断面图。
2. 教师巡回指导，解答学生疑问。
四、总结与拓展（15分钟）1. 教师总结本节课的重点内容。
2. 教师提出一些拓展问题，引导学生思考。
五、课后作业1. 学生完成课后练习，巩固所学知识。
最新建筑工程制图与识图课件7(剖面与断面)课件ppt
(4) 省略不必要的虚线
为了使图形更加清晰，剖视图中应省略不必 要的虚线。如图7.1所示
(5) 面图的标注
剖切位置及投影方向用剖切符号表示，剖切 符号由剖切位置线及剖视方向线组成。如图7.4所 示
图7.4 剖面图的标注
7.1.3 画剖面图应注意的问题
由于剖面图的剖切是假想的，所以除剖面图外， 其他投影图仍应完整画出。
常用的各种轴测投影中的剖面线画法如图7.20 所示。
画轴测剖面图的方法有两种：
(1) 先画好物体外形的轴测图，再在要求的位置画剖切部 分的图线，最后擦掉被剖去的外形轮廓线，补画剖面
如图7.21所示，已知杯形基础的正投影图，画出其剖 切1/4后的剖面轴测图，如图7.22 (2) 先在轴测图中画出剖切平面上的截面形状，再由近而 远地完成主要轮廓和内部的形状，如图7.23
[解] 窨井剖面图如图7.18所示，直观图如图7.19所示。
图7.17 窨井的投影图
图7.18 窨井的投影图
图7.19 窨井各剖面图的剖切位置
7.1用.4轴.6测轴投测影剖来面表图示的的剖画面法图叫轴测剖面图。
其画法与一般形体轴测图的画法相同，只是在 截面轮廓范围内要加画剖面线。
轴测剖面图中的剖面线不再是45°斜线，而应 按轴测投影方向来画，这样才能使图形逼真。
[解]
图7.14 过滤池展开剖面图
7.1.4.5用分分层层剖剖切面或图局和部局剖部切剖的面方法图表示其内
部的构造，用这种剖切方法所得的剖面图， 称为分层剖面图或局部剖面图。如图7.15所示 为分层剖面图，图7.16所示为局部剖面图。
图7.15 分层剖切剖面图
图7.16 局部剖面图
[例7.4] 如图7.17所示，作出窨井的1—1、2—2剖面图， 并将侧面投影改成半剖面图。
工程制图之剖面图的形成、标注、分类及画法教学课件
5.半剖面的尺寸标注： 按整体标注。
例: 将钢筋混凝土基础的主视图改为全剖面图，侧
视图画成半剖面图。
作业
2、几个平行的剖切平面
用几个平行的剖切平面剖开物体的方法通常称为阶梯剖面图。
A-AΒιβλιοθήκη AAAA
A
A
不画各剖切平面转折处的界线！
例: 将形体的正面图画为阶梯剖面图。
例: 将形体的正面图画为阶梯剖面图。
例: 将形体的正面图画为阶梯剖面图。
1－1剖面图
1
1 1
1
作业
3、几个相交的剖切面——展开剖（旋转剖）
几个相交的剖切面必须保证其交线垂直于某一投 影面,其中应有一个剖切面平行于投影面。
3-3(展开） 3
3 3
图名标注加注“展开”二字。
路线纵断面图（展开）形成示意图
旋转剖
作业
4、局部剖切
用剖切面将物体局部剖开，并用波浪线将原视图 与局部剖面图分开。
清楚的结构形状，在剖面图
1
中其虚线省略不画。
剖面图中不要漏线 剖切平面后的可见轮廓线应画出。
剖面图标注的省略
剖切位置通过物体对称轴且剖面图 按投影关系配置时，可省略标注。
虚线省 略不画
1-1
完整画出 水平投影
1
例：补画剖视图中漏画的线
有线
有线
练习P105: 13-1补全下列剖面图中所缺的线
（2）
3D
（二）.剖面图的画法与标注
1-1 1
确定剖切位置
1
➢画断面轮廓线的投影（粗线）
➢画剖切面后可见轮廓线的投影（中线？） ➢画材料图例或45º剖面线（细线）
练习管子
当物体形状复杂时，可以按照组合体形体分析法分块画， 先粗后细逐步完善。类似于由二补三，只是补剖切后的一面图。
例: 将钢筋混凝土基础的主视图改为全剖面图，侧
视图画成半剖面图。
作业
2、几个平行的剖切平面
用几个平行的剖切平面剖开物体的方法通常称为阶梯剖面图。
A-AΒιβλιοθήκη AAAA
A
A
不画各剖切平面转折处的界线！
例: 将形体的正面图画为阶梯剖面图。
例: 将形体的正面图画为阶梯剖面图。
例: 将形体的正面图画为阶梯剖面图。
1－1剖面图
1
1 1
1
作业
3、几个相交的剖切面——展开剖（旋转剖）
几个相交的剖切面必须保证其交线垂直于某一投 影面,其中应有一个剖切面平行于投影面。
3-3(展开） 3
3 3
图名标注加注“展开”二字。
路线纵断面图（展开）形成示意图
旋转剖
作业
4、局部剖切
用剖切面将物体局部剖开，并用波浪线将原视图 与局部剖面图分开。
清楚的结构形状，在剖面图
1
中其虚线省略不画。
剖面图中不要漏线 剖切平面后的可见轮廓线应画出。
剖面图标注的省略
剖切位置通过物体对称轴且剖面图 按投影关系配置时，可省略标注。
虚线省 略不画
1-1
完整画出 水平投影
1
例：补画剖视图中漏画的线
有线
有线
练习P105: 13-1补全下列剖面图中所缺的线
（2）
3D
（二）.剖面图的画法与标注
1-1 1
确定剖切位置
1
➢画断面轮廓线的投影（粗线）
➢画剖切面后可见轮廓线的投影（中线？） ➢画材料图例或45º剖面线（细线）
练习管子
当物体形状复杂时，可以按照组合体形体分析法分块画， 先粗后细逐步完善。类似于由二补三，只是补剖切后的一面图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 斜视图一般按投影关系配置，便于看图。必要时也可配置在 其它适当位置。在不致引起误解时，允许将倾斜图形旋转便 于画图，旋转后的斜视图上应加注旋转符号。
连杆立体
综合举例：
C
B C
A A
B
7.2 剖 视 图
在用视图表达机件时，其内部结构都用虚线来表示，内部结 构形状越复杂，视图中就会出现许多虚线，这样会影响图面清 晰，不便于看图和标注尺寸。
➢ 后视图 从后向前投影
六个投影面的展开
仰视图 主视图
俯视图
六个投影面的展开
右视图 V
仰视图 后视图
六个基本视图
前 后
高
基本视图的平齐，宽相等” • 方位关系： 除后视图外，靠近主视图是后面，远离主视
图是前面。
2. 基本视图的画法及标注
基本视图的配置
机件的对称平面或基本对 A
A
称平面，且剖视图按投影
关系配置，中间又没有其
它图形隔开时，可省略标
注。
全剖视图
图示 全剖视图
2. 半剖视图
主视图若 采用全剖
问题：如果采用全剖， 就不能表达此机件的外 形，即前面的耳板没表 达清楚。 怎么办？
解决办法：主视图采用半剖视图
已表达清 楚的内形 虚线不画
工程图学视图剖面图断面图画法
a)俯、左视图多余 b) 虚线过多、层次不清
c) 投影失真
7. 图样画法
7.4 其他表达方法
▪ 7.4.1 局部放大图 ▪ 7.4.2 简化画法
7.1 视 图
一、基本视图
1. 基本概念 --在三视图(主视图、俯视图、左视图) 基础上增加:
➢ 右视图 从右向左投影
➢ 仰视图 从下向上投影
全部向投影面投射；不同的视图可以同时采用剖视。 (3) 在剖面区域内画上剖面符号；剖视图中的虚线一般可省略。
(4) 剖面符号 不同的材料有不同的剖面符号，有关剖面符 号的规定见下表。在绘制机械图样时，用得最多的是金属 材料的剖面符号。
金属材料
(已 有 规 定 剖 面 符 号 者 除 外 )
胶合板
(不 分 层 数 )
问题：图中的圆孔需要表达内 部结构怎么办？
可以采用 局部剖视图 来表达！
用剖切平面局部地 剖开机件所得的剖视图 称为局部剖视图(简称 局部剖)
画局部剖视图时，剖切平 面的位置与范围应根据机 件需要而决定，剖开部分 与视图之间的分界线用波 浪线表示。波浪线表示机 件断裂痕迹，因而波浪线 应画在机件的实体部分， 不能超出视图之外，不允 许用轮廓线来代替，也不 允许和图样上的其它图线 重合
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
斜视图的画法及标注
A B
A
B
A
A30°
h
• 斜视图只使用于表达机件倾斜部分的局部形状。其余部分不 必画出，其断裂边界处用波浪线表示。
• 斜视图通常按向视图形式配置。必须在视图上方标出名称 “×”, 用箭头指明投影方向，并在箭头旁水平注写相同字母。 在不引起误解时允许将斜视图旋转，但需在斜视图上方注明。
为了减少视图中的虚线，使图面清晰，可以采用剖视 的方法来表达机件的内部结构和形状。
一、剖视图的基本概念
1. 剖视图的形成
假想用剖切面剖开机件， 将处在观察者和剖切面之 间的部分移去，而将其余 部分全部向投影面投影所 得的图形称剖视图，并在 剖面区域内画上剖面符号。
2. 剖视图的画法
A-A
A
A
(1) 确定剖切面的位置。 (2) 将处在观察者和剖切面之间的部分移去，而将其余部分
2、局部视图的范围用波浪线来表 示。当表达的局部结构是完整 的且外轮廓封闭时，波浪线可 省略。
3、局部视图可按基本视图的配置 形式配置，也可按向视图的配 置形式配置。
局部视图
三、斜视图
问题：对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法：
（1）增加一个与倾斜表 面平行的辅助投影面。
② 剖切是一种假想过程，其它视 图仍就完整画出。
③ 剖切面后面的可见部分应该全部画出。
④ 在剖视图上已经表达清楚的结构, 其表示内部结构的虚 线省略不画。但没有表示清楚的结构，允许画少量虚线。
⑤ 剖面线为细实线，最好与主要轮廓或剖面区域的对称线 成45°角；同一物体的剖面区域，其剖面线画法应一致。
剖视图中漏线、 多线示例
局部剖视图
局部剖视图适用范围： ① 只需要表达机件上局部结构的内部形状，不必或
不宜采用全剖视。
② 实心杆上的孔、槽等结构，应采用局部剖视。
③ 当对称机件的轮廓线与中心线重合，不宜采用半剖 视时。
(a)
(b)
(c)
④ 某些不对称的机件，既需要表达其内部形状，又 需要保留其局部外形。
漏画线
正确 错误
正确 错误
漏画线 多线
交线
平面
剖视图中虚 线的处理
虚线应省略
应画出虚线以 表达底板厚度
剖视图的标注
二、剖视图的种类
1. 全剖视图
用剖切平面（一个或几个）完全地剖开机件所得的剖 视图称为全剖视图
剖视图适用范围：
全剖视图适用于机件
外形比较简单，而内部结
构比较复杂，图形又不对
称时。
如果单一剖切平面通过
线圈绕组元件
基础周围的混土
转子、电枢、变压器 和电抗器等的迭钢片
非金属材料
(已 有 规 定 剖 面 符 号 者 除 外
型砂、填砂、粉末冶金
、砂轮、陶瓷刀片、硬
质合金刀
片等
玻璃及供观察用 的其它透明材料
混凝土
钢筋混凝土
砖 格网
（筛网、过滤网等）
纵剖面 木
材
横剖面
液体
3. 画剖视图的注意事项
① 剖切平面的选择：一般都选特 殊位置平面，如通过机件的对 称面、轴线或中心线；被剖切 到的实体其投影反映实形。
画法：以对称线为界， 一半画视图，一半画剖 视。
注意：不能用轮廓线代 替分界线
动画演示
完整的半剖视图表达方案
耳板的孔也只能采 用半剖视图来表达其内 部结构，如A－A。
动画演示
半剖视的适用范围：
内、外形状比较复 杂都需要表达，而机件 形状又基本对称时采用。
物体形状接近对称的半剖视图
3. 局部剖视图
可自由配置的视图称为向视图
※ 画向视图时，
A
应在视图上方标出
A
C 视图的名称 “×
B
B
向”，同时在相应
C
的视图附近用箭头
指明投射方向，并
注上相同的字母。
向视图配置
基本视图的应用
二、局部视图
将机件的某一部分（即局部）向基本投影面投 射所得的视图称为局部视图
画法及标注：
1、用带字母的箭头指明要表达的 部位和投影方向，并标注视图 名称“ X ”。
连杆立体
综合举例：
C
B C
A A
B
7.2 剖 视 图
在用视图表达机件时，其内部结构都用虚线来表示，内部结 构形状越复杂，视图中就会出现许多虚线，这样会影响图面清 晰，不便于看图和标注尺寸。
➢ 后视图 从后向前投影
六个投影面的展开
仰视图 主视图
俯视图
六个投影面的展开
右视图 V
仰视图 后视图
六个基本视图
前 后
高
基本视图的平齐，宽相等” • 方位关系： 除后视图外，靠近主视图是后面，远离主视
图是前面。
2. 基本视图的画法及标注
基本视图的配置
机件的对称平面或基本对 A
A
称平面，且剖视图按投影
关系配置，中间又没有其
它图形隔开时，可省略标
注。
全剖视图
图示 全剖视图
2. 半剖视图
主视图若 采用全剖
问题：如果采用全剖， 就不能表达此机件的外 形，即前面的耳板没表 达清楚。 怎么办？
解决办法：主视图采用半剖视图
已表达清 楚的内形 虚线不画
工程图学视图剖面图断面图画法
a)俯、左视图多余 b) 虚线过多、层次不清
c) 投影失真
7. 图样画法
7.4 其他表达方法
▪ 7.4.1 局部放大图 ▪ 7.4.2 简化画法
7.1 视 图
一、基本视图
1. 基本概念 --在三视图(主视图、俯视图、左视图) 基础上增加:
➢ 右视图 从右向左投影
➢ 仰视图 从下向上投影
全部向投影面投射；不同的视图可以同时采用剖视。 (3) 在剖面区域内画上剖面符号；剖视图中的虚线一般可省略。
(4) 剖面符号 不同的材料有不同的剖面符号，有关剖面符 号的规定见下表。在绘制机械图样时，用得最多的是金属 材料的剖面符号。
金属材料
(已 有 规 定 剖 面 符 号 者 除 外 )
胶合板
(不 分 层 数 )
问题：图中的圆孔需要表达内 部结构怎么办？
可以采用 局部剖视图 来表达！
用剖切平面局部地 剖开机件所得的剖视图 称为局部剖视图(简称 局部剖)
画局部剖视图时，剖切平 面的位置与范围应根据机 件需要而决定，剖开部分 与视图之间的分界线用波 浪线表示。波浪线表示机 件断裂痕迹，因而波浪线 应画在机件的实体部分， 不能超出视图之外，不允 许用轮廓线来代替，也不 允许和图样上的其它图线 重合
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
斜视图的画法及标注
A B
A
B
A
A30°
h
• 斜视图只使用于表达机件倾斜部分的局部形状。其余部分不 必画出，其断裂边界处用波浪线表示。
• 斜视图通常按向视图形式配置。必须在视图上方标出名称 “×”, 用箭头指明投影方向，并在箭头旁水平注写相同字母。 在不引起误解时允许将斜视图旋转，但需在斜视图上方注明。
为了减少视图中的虚线，使图面清晰，可以采用剖视 的方法来表达机件的内部结构和形状。
一、剖视图的基本概念
1. 剖视图的形成
假想用剖切面剖开机件， 将处在观察者和剖切面之 间的部分移去，而将其余 部分全部向投影面投影所 得的图形称剖视图，并在 剖面区域内画上剖面符号。
2. 剖视图的画法
A-A
A
A
(1) 确定剖切面的位置。 (2) 将处在观察者和剖切面之间的部分移去，而将其余部分
2、局部视图的范围用波浪线来表 示。当表达的局部结构是完整 的且外轮廓封闭时，波浪线可 省略。
3、局部视图可按基本视图的配置 形式配置，也可按向视图的配 置形式配置。
局部视图
三、斜视图
问题：对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法：
（1）增加一个与倾斜表 面平行的辅助投影面。
② 剖切是一种假想过程，其它视 图仍就完整画出。
③ 剖切面后面的可见部分应该全部画出。
④ 在剖视图上已经表达清楚的结构, 其表示内部结构的虚 线省略不画。但没有表示清楚的结构，允许画少量虚线。
⑤ 剖面线为细实线，最好与主要轮廓或剖面区域的对称线 成45°角；同一物体的剖面区域，其剖面线画法应一致。
剖视图中漏线、 多线示例
局部剖视图
局部剖视图适用范围： ① 只需要表达机件上局部结构的内部形状，不必或
不宜采用全剖视。
② 实心杆上的孔、槽等结构，应采用局部剖视。
③ 当对称机件的轮廓线与中心线重合，不宜采用半剖 视时。
(a)
(b)
(c)
④ 某些不对称的机件，既需要表达其内部形状，又 需要保留其局部外形。
漏画线
正确 错误
正确 错误
漏画线 多线
交线
平面
剖视图中虚 线的处理
虚线应省略
应画出虚线以 表达底板厚度
剖视图的标注
二、剖视图的种类
1. 全剖视图
用剖切平面（一个或几个）完全地剖开机件所得的剖 视图称为全剖视图
剖视图适用范围：
全剖视图适用于机件
外形比较简单，而内部结
构比较复杂，图形又不对
称时。
如果单一剖切平面通过
线圈绕组元件
基础周围的混土
转子、电枢、变压器 和电抗器等的迭钢片
非金属材料
(已 有 规 定 剖 面 符 号 者 除 外
型砂、填砂、粉末冶金
、砂轮、陶瓷刀片、硬
质合金刀
片等
玻璃及供观察用 的其它透明材料
混凝土
钢筋混凝土
砖 格网
（筛网、过滤网等）
纵剖面 木
材
横剖面
液体
3. 画剖视图的注意事项
① 剖切平面的选择：一般都选特 殊位置平面，如通过机件的对 称面、轴线或中心线；被剖切 到的实体其投影反映实形。
画法：以对称线为界， 一半画视图，一半画剖 视。
注意：不能用轮廓线代 替分界线
动画演示
完整的半剖视图表达方案
耳板的孔也只能采 用半剖视图来表达其内 部结构，如A－A。
动画演示
半剖视的适用范围：
内、外形状比较复 杂都需要表达，而机件 形状又基本对称时采用。
物体形状接近对称的半剖视图
3. 局部剖视图
可自由配置的视图称为向视图
※ 画向视图时，
A
应在视图上方标出
A
C 视图的名称 “×
B
B
向”，同时在相应
C
的视图附近用箭头
指明投射方向，并
注上相同的字母。
向视图配置
基本视图的应用
二、局部视图
将机件的某一部分（即局部）向基本投影面投 射所得的视图称为局部视图
画法及标注：
1、用带字母的箭头指明要表达的 部位和投影方向，并标注视图 名称“ X ”。
