终端电阻的含义
高频信号传输时,信号波长相对于传输线较短,信号在传输终端会形成反射波,干扰原信号,所以在传输末端要加终端电阻,使信号到达传输末端后不反射。
对于低频信号则不用,在长线信号传输时,一般避免信号的反射和回波,也需要在接受终端接入终端电阻匹配。
终端匹配电阻取决于电缆的阻抗特性,与电缆长度无关。
RS485/RS422一般采用双绞线连接(屏蔽或非屏蔽),终端电阻一般介于100-140欧姆,典型值为120欧姆,在实际配置中,在电缆的缆的两个终端节点上,起始端和最远端各接入一个终端电阻,儿处于中间的各节点,不能接入终端电阻,否则将导致通讯失误。
终端电阻的作用:一般说法:终端电阻是为了消除在电缆中的信号反射,在通信中有两种情况导致信号反射,阻抗不连续和阻抗不匹配,1.阻抗不连续,信号在传输线末端突然遇到电缆阻值很小,甚至没有,信号在这个地方就会引起反射,这种信号反射原理,与光从一种介质进入另一种介质原理相似,消除这种反射,就必须在电缆末端跨接一个与电缆的特性阻抗同样大小到的终端电阻,使电缆阻抗连续,由于信号在电缆上的传输是双向的,引起信号反射的另一原因是数据收发器与传输电缆之间的阻抗不匹配,这种原因引起的反射主要表现在通讯线路在恐闲方式时,整个网络数据混乱,要减弱反射信号对通讯线路的影响,通常采用噪声抑制和加偏置电阻的方法。
RS485通讯原理,采用两根双绞线,一根A+或信号正极,一根A-或信号负极,采用差分信号,正信号在+2--+6V之间,负信号在-2---6V之间。
RS422通讯原理,采用四根线。
发射+,发射-,接收+,接收-.
RS232通讯原理,三根线,发射2-3,接受3-2. 5-5GND,发射和GND比较电压,接受和GND 比较电压,记录电压即可。

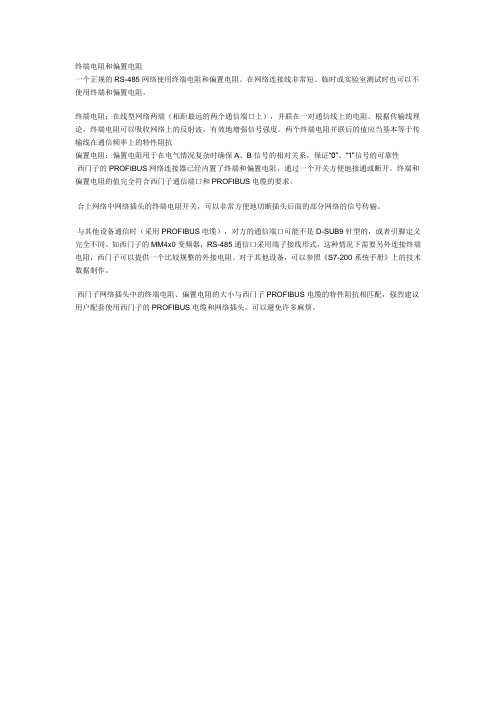

终端电阻和偏置电阻
一个正规的RS-485网络使用终端电阻和偏置电阻。
在网络连接线非常短、临时或实验室测试时也可以不使用终端和偏置电阻。
终端电阻:在线型网络两端(相距最远的两个通信端口上),并联在一对通信线上的电阻。
根据传输线理论,终端电阻可以吸收网络上的反射波,有效地增强信号强度。
两个终端电阻并联后的值应当基本等于传输线在通信频率上的特性阻抗
偏置电阻:偏置电阻用于在电气情况复杂时确保A、B信号的相对关系,保证“0”、“1”信号的可靠性
西门子的PROFIBUS网络连接器已经内置了终端和偏置电阻,通过一个开关方便地接通或断开。
终端和偏置电阻的值完全符合西门子通信端口和PROFIBUS电缆的要求。
合上网络中网络插头的终端电阻开关,可以非常方便地切断插头后面的部分网络的信号传输。
与其他设备通信时(采用PROFIBUS电缆),对方的通信端口可能不是D-SUB9针型的,或者引脚定义完全不同。
如西门子的MM4x0变频器,RS-485通信口采用端子接线形式,这种情况下需要另外连接终端电阻,西门子可以提供一个比较规整的外接电阻。
对于其他设备,可以参照《S7-200系统手册》上的技术数据制作。
西门子网络插头中的终端电阻、偏置电阻的大小与西门子PROFIBUS电缆的特性阻抗相匹配,强烈建议用户配套使用西门子的PROFIBUS电缆和网络插头。
可以避免许多麻烦。
485通信终端电阻的使用一、485通信终端电阻的作用和原理1.作用:485通信终端电阻主要用于匹配信号线的阻抗,减少信号反射,提高传输速率和通信距离,降低误码率,提高通信质量和抗干扰能力。
2.原理:RS485标准规定,每个节点的终端线需要有一个电阻,一般采用120欧姆的终端电阻。
终端电阻将发送信号进行阻抗匹配,防止信号由于反射而造成的干扰,同时也减少节点间的信号相互干扰。
二、485通信终端电阻的安装位置1.两端安装:在线路两端分别安装一个终端电阻,这是最简单的安装方式,适用于线路两端的设备都是RS485设备。
2.中间安装:当RS485设备数量较多,且分布在线路的中间位置时,可以将终端电阻安装在线路的中间,这样可以减少信号反射的影响。
3.分段安装:当RS485设备数量很多,且距离较远时,可以将线路分段,并在每个段的两端安装终端电阻。
这样可以减小整个线路的阻抗波动,提高通信质量。
三、485通信终端电阻的选择和参数设置1.电阻阻值选择:一般情况下,RS485终端电阻的阻值为120欧姆,因为RS485标准规定了这个数值。
在特殊情况下,根据实际情况可以选择不同的阻值。
2.参数设置:在485通信中,终端电阻的开关是非常重要的。
终端电阻一般应设置在每根线路的两端。
当有设备加入或离开485总线时,必须及时打开或关闭终端电阻,以保证总线的信号质量。
四、485通信终端电阻的应用注意事项1.终端电阻应选用质量好的产品,以保证其稳定性和可靠性。
2.安装终端电阻时,要求接线牢固可靠,防止接触不良或者松动。
3.在485总线长度较长的情况下,采用分段安装终端电阻,可以进一步提高通信质量和抗干扰能力。
4.在调试485通信时,可以先关闭终端电阻,进行通信质量测试;测试完成后再打开终端电阻,稳定运行。
5.终端电阻的选择和参数设置应根据具体的系统需求和通信环境来确定,可以结合噪声分析和实际测试的结果进行调整。
结论:485通信终端电阻在RS485通信中起到了重要的作用,通过匹配信号线阻抗,减少信号反射,提高通信质量和抗干扰能力。
dp通讯采用的是rs485通讯,rs485采用差分信号负逻辑,+2V~+6V表示“0”,- 6V~- 2V 表示“1”。
从图中可见,当开关拨至“ON”时,A1和B1两端和终端电阻相连,所以在DP网络的终端只能接A1和B1,否则不能连接终端电阻。
当开关拨至“OFF”时,终端电阻和数据线断开,A1和A2,B1和B2相连,串起网络上的设备。
平时使用只用到了DB9(针)插头的3和8两个引脚,判断DP网络硬件连接是否正常首先要保证数据线连接牢固,而检测的最好方法就是测量3,8引脚之间的电阻。
如果接线牢固,那么当开关拨至“ON”时3,8之间的电阻为220欧姆,当开关拨至“OFF”时电阻为无穷大。
我们可以在一个DB9(孔)接头的3,8引脚焊接两根电线,电线的另一端各焊接一个可以插入万用表的表笔头。
使用时将两个表笔头插入万用表,使用欧姆档,将制作的DB9(孔)插头插到DP网络的一个终端接头上,所有电阻开关均拨至“OFF”,然后从这个终端开始,依次将开关拨至“ON”,观察万用表读数,如果为220欧姆,则该节点正常,然后将开关拨至“OFF”,测量下一节点。
如果那个节点电阻不正常则该节点接线有误。
很多时候DP网络不通都是接线造成的,做好DP电缆后使用以上的方法测试一遍再连接DP 设备可以保证硬件连接正确,提高调试效率。
在通讯中,增加终端电阻的作用是什么?(1)一般说法:终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中,有两种原因因导致信号反射:阻抗不连续和阻抗不匹配。
阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻,使电缆的阻抗连续。
由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
在通讯中,增加终端电阻的作用是什么?(1)一般说法:终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中,有两种原因因导致信号反射:阻抗不连续和阻抗不匹配。
阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻,使电缆的阻抗连续。
由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射,主要表现在通讯线路处在空闲方式时,整个网络数据混乱。
要减弱反射信号对通讯线路的影响,通常采用噪声抑制和加偏置电阻的方法。
在实际应用中,对于比较小的反射信号,为简单方便,经常采用加偏置电阻的方法。
(2)永宏PLC手册:信号传输电路由于各种传输线都有其特性阻抗(以Twisted Pair 而言约为120Ω)。
当信号在传输线中传输至终端时,如果它的终端阻抗和特性阻抗不同时,将会造成反射,而使信号波形失真(凹陷或凸出)。
该失真的现象在传输线短时并不明显,但随着传输线的加长会更加严重,致使无法正确传输,这时就必须加装终端电阻(Terminator)。
FBs-PLC 内部已安装有120Ω终端电阻,要施加终端电阻时请打开PLC 通讯盖板,将指拨开关调到〝ON〞的位置上(出厂时指拨是置于〝OFF〞位置),但注意终端电阻只能在Bus 的最左和最右的两侧PLC上施加,两侧间的所有PLC 指拨需置于〝OFF〞位置,否则会造成RS-485 推动能力不足。
一个485网络,可能最多会有32个设备接上去,线长最大为1千米。
这个终端负载电阻线路的两端用阻抗匹配电阻,是所有的电阻都是XXX欧,还是这么多并起来的等效电阻值是120欧(是芯片的资料上给出的终端负载电阻).终端电阻和偏置电阻一个正规的RS-485网络(比如MPI,DP)应使用终端电阻和偏置电阻。
终端电阻在通讯中,增加终端电阻的作用是什么?(1)一般说法:终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中,有两种原因因导致信号反射:阻抗不连续和阻抗不匹配。
阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻,使电缆的阻抗连续。
由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射,主要表现在通讯线路处在空闲方式时,整个网络数据混乱。
要减弱反射信号对通讯线路的影响,通常采用噪声抑制和加偏置电阻的方法。
在实际应用中,对于比较小的反射信号,为简单方便,经常采用加偏置电阻的方法。
(2)永宏PLC手册:信号传输电路由于各种传输线都有其特性阻抗(以Twisted Pair 而言约为120Ω)。
当信号在传输线中传输至终端时,如果它的终端阻抗和特性阻抗不同时,将会造成反射,而使信号波形失真(凹陷或凸出)。
该失真的现象在传输线短时并不明显,但随着传输线的加长会更加严重,致使无法正确传输,这时就必须加装终端电阻(Terminator)。
FBs-PLC 内部已安装有120Ω终端电阻,要施加终端电阻时请打开PLC 通讯盖板,将指拨开关调到〝ON〞的位置上(出厂时指拨是置于〝OFF〞位置),但注意终端电阻只能在Bus 的最左和最右的两侧PLC上施加,两侧间的所有PLC 指拨需置于〝OFF〞位置,否则会造成RS-485 推动能力不足。
终端电阻在通信中的作用2007-11-16 15:07终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中,有两种原因因导致信号反射:阻抗不连续和阻抗不匹配。
阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
终端电阻终端电阻的应用场合:时钟,数据,地址线的终端串联,差分数据线终端并联等。
终端电阻的作用:1:阻抗匹配,匹配信号源和传输线之间的阻抗,极少反射,避免振荡。
2:减少噪声,降低辐射,防止过冲。
在串联应用情况下,串联的终端电阻和信号线的分布电容以及后级电路的输入电容组成RC滤波器,消弱信号边沿的陡峭程度,防止过冲。
终端电阻一般就是接在通讯电缆终端上的电阻。
当然,这个电阻到底是多大,这取决于电缆的特性阻抗。
如图,如果电缆的特性阻抗为120Ω,则一般应当在电缆终端接120Ω的终端电阻,如果是54Ω,则应当接54Ω的终端电阻。
但一定要注意,这个电阻是由电缆的特性阻抗来决定的,而不是由其它因素来决定的。
应用中,难免有人要问(比如这个帖子485的120欧匹配电阻每个从设备都需要吗,应该怎么实用),如果一条电缆上有许多节点,那么是不是应当在每个节点处都接上这样的电阻呢?我们肯定地说,不是这样的。
在最远端各接2个就可以了。
在某些情况下,亦即电缆是用于单向的数据传输时,则可以只在最远端接1个终端电阻就可以了。
使用终端电阻的目的就是希望实现阻抗匹配,有关原理分析。
详细请参见圈的Q029号FAQ。
即[入门快车]Q029:怎样理解阻抗匹配?许多人都认为这篇文章写得好,可圈圈也花了大半天时间呢!在有的情况下是不用终端电阻的。
具体在今后的日志中让大家了解。
值得提醒大家注意的是,目前国内电缆销售时不是很规范,可能买回来后我们才想起要查特性参数。
对此,可要小心了,就是平时,如果看到有好的资料,也应该收集起来,不要等到用的时候一时找不到那才急死人呢!当然啦,有这样的资料,也不妨通知我们一下。
能给大家方便嘛。
关于modbus通讯电缆的终端电阻器的作用大家知道基于西门子200(200smart)集成的RS 485通讯协议下的通讯类型,其中有modbus通讯。
其下面又被细分为modbus rtu通讯(西门子官方提供库指令文件)、modbus ascll通讯、USS(西门子特定仅仅只能与西门子驱动器通讯的一种协议)、自由口通讯。
通讯原理:假设系统中有一个主站(只能在系统中设置唯一的主站),与一个或者多个从站plc设备连接。
如果主站在发送请求信息中包含其中一个从站地址信息及数据请求。
(如果不带有从站地址信息,则被判断为广播通讯模式,即向所有的从站发送数据请求),从站会判断请求中的地址与本机中被设置的地址等信息是否一致,如果一致,则会根据信息请求内容,把从站数据发送给主站;如果不一致,则从站会忽略主站的信息数据,如此循环轮询方式或者用户自定义方式进行。
RS 485通讯模式是采用正、负2根信号线(双绞屏蔽线)作为信息传输的媒介,线间电压+2V ~ +6V,则表示逻辑电平1(高电平),线间电压为-2V ~ -6V,则表示逻辑电平0(低电平),差分输出来实现主站与各从站之间建立通讯消息的传递。
如果通讯伙伴之间的距离大于50米(西门子通信手册的规定),则需要在最后一个通讯从站的端子上添加终端电阻器,这个电阻的作用和意义是怎样的呢?我们来说道说道。
如何计算两根导线之间的相关数据:如果这2根导线作无限延长,那么主、从站之间的通讯线路上存在线路电阻(线损)加大;容抗会随着干线的延长而减小,这个可以通过简单的公式来求证。
Rl = ρ* L/S(Ω)其中,ρ导线电阻率L导线长度(米)S导线截面积(平方毫米)Xc = 1 / ω* C (Ω)其中,ω = 2 * 3.14 * f(频率)C 电容容量(法拉)线路间的电容计算Co=0.01207÷[lg(D/r)]其中,Co—两输电线间的电容(μF/km)D—两输电线轴线间的距离(cm)r—导线半径(cm)这3个值的差异决定了通讯电缆的可选择长度范围,当通讯工作频率越高;或者通讯距离增大,2根导线之间的“线阻”就越大,通讯时逻辑电平高或低值是有规约的,如果这些逻辑电平被畸变或者被缩放,则会制约有效的逻辑电平正常传输,使主、从站无法判断正确的信息。
终端电阻在通信中的作用终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中,有两种原因因导致信号反射:阻抗不连续和阻抗不匹配。
阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻,使电缆的阻抗连续。
由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射,主要表现在通讯线路处在空闲方式时,整个网络数据混乱。
要减弱反射信号对通讯线路的影响,通常采用噪声抑制和加偏置电阻的方法。
在实际应用中,对于比较小的反射信号,为简单方便,经常采用加偏置电阻的方法。
一般终端匹配采用终端电阻方法,RS-485应在总线电缆的开始和末端都并接终端电阻。
终接电阻在RS-485网络中取120Ω。
相当于电缆特性阻抗的电阻,因为大多数双绞线电缆特性阻抗大约在100~120Ω。
这种匹配方法简单有效,但有一个缺点,匹配电阻要消耗较大功率,对于功耗限制比较严格的系统不太适合。
另外一种比较省电的匹配方式是RC匹配。
利用一只电容C隔断直流成分可以节省大部分功率。
但电容C的取值是个难点,需要在功耗和匹配质量间进行折衷。
还有一种采用二极管的匹配方法,这种方案虽未实现真正的“匹配”,但它利用二极管的钳位作用能迅速削弱反射信号,达到改善信号质量的目的,节能效果显著。
肖特基二极管“匹配”:当受到功耗限制时,肖特基二极管提供了另外一种终端连接方法。
与前面介绍的方法不同的是,它并不打算与电缆线匹配,而是简单地把反射信号引起的过压或欠压信号进行钳位。
其结果是,总线或接收器输入端电压信号被限制在VCC+VFD(二极管正向导通电压)或GND-VFD范围内。
由于肖特基二极管仅在电压过冲时起作用,因此它们消耗很少一点能量。
RS485总线终端电阻终端电阻是为了消除在通信电缆中的信号反射在通信过程中,有两种信号因导致信号反射:阻抗不连续和阻抗不匹配。
阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻,使电缆的阻抗连续。
由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射,主要表现在通讯线路处在空闲方式时,整个网络数据混乱。
要减弱反射信号对通讯线路的影响,通常采用噪声抑制和加偏置电阻的方法。
在实际应用中,对于比较小的反射信号,为简单方便,经常采用加偏置电阻的方法。
补充说明:1.RS-485需要2个终接电阻,接在传输总线的两端,其阻值要求等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻,即一般在300米以下不需终接电阻。
2.为了抑制干扰,RS485总线常在最后一台设备之后接入一个120欧的电阻(即为上面所述)。
3.RS-485与RS-422的共模输出电压是不同的。
RS-485共模输出电压在-7V至+12V之间, RS-422在-7V至+7V之间,RS-485接收器最小输入阻抗为12KΩ;RS-422是4kΩ;RS-485满足所有RS-422的规范,所以RS-485的驱动器可以用在RS-422网络中应用。
RS485总线终端电阻为精密电阻120Ω,并联到最末端RS485电缆的两芯线上。
1.采用阻抗匹配、低衰减的RS485专用电缆更有利于保证通信。
2.单层屏蔽的电缆屏蔽层应一端接地;双层绝缘隔离型的电缆屏蔽层其外层(含铠装)应两端接地,内层屏蔽则应一端接地!3.传输距离超过300米应加终端电阻(一般为120Ω)。
485总线485总线(图)485 总线在数据通信,计算机网络以及分布式工业控制系统当中,经常需要使用串行通信来实现数据交换。
通讯电缆终端电阻详解【工控老鬼】
终端电阻的含义
在线型网络两端(相距最远的两个通信端口上),并联在一对通信线上的电阻。
根据传输线理论,终端电阻可以吸收网络上的反射波,有效地增强信号强度。
两个终端电阻并联后的值应当基本等于传输线在通信频率上的特性阻抗。
高频信号传输时,信号波长相对传输线较短,信号在传输线终端会形成反射波,干扰原信号,所以需要在传输线末端加终端电阻,使信号到达传输线末端后不反射。
对于低频信号则不用。
在长线信号传输时,一般为了避免信号的反射和回波,也需要在接收端接入终端匹配电阻。
其终端匹配电阻值取决于电缆的阻抗特性,与电缆的长度无关。
RS-485/RS-422 一般采用双绞线(屏蔽或非屏蔽)连接,终端电阻一般介于100至140Ω之间,典型值为120Ω。
在实际配置时,在电缆的两个终端节点上,即最近端和最远端,各接入一个终端电阻,而处于中间部分的节点则不能接入终端电阻,否则将导致通讯出错。
终端电阻的作用
一般说法:终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中,有两种原因导致信号反射:阻抗不连续和阻抗不匹配。
阻抗不连续,信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电
阻,使电缆的阻抗连续。
由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
这种原因引起的反射,主要表现在通讯线路处在空闲方式时,整个网络数据混乱。
要减弱反射信号对通讯线路的影响,通常采用噪声抑制和加偏置电阻的方法。
在实际应用中,对于比较小的反射信号,为简单方便,经常采用加偏置电阻的方法。
终端电阻和偏置电阻
一个正规的RS-485网络(比如MPI,DP)应使用终端电阻和偏置电阻。
在网络连接线非常短、临时或实验室测试时也可以不使用终端和偏置电阻。
终端电阻:在线型网络两端(相距最远的两个通信端口上),并联在一对通信线上的电阻。
根据传输线理论,终端电阻可以吸收网络上的反射波,有效地增强信号强度。
两个终端电阻并联后的值应当基本等于传输线在通信频率上的特性阻抗。
偏置电阻:偏置电阻用于在电气情况复杂时确保A、B信号的相对关系,保证“0”、“1”信号的可靠性。
西门子的PROFIBUS网络连接器已经内置了终端和偏置电阻,通过一个开关方便地接通或断开。
网络终端的插头,其终端电阻开关必须放在“ON”的位置;中间站点的插头其终端电阻开关应放在“OFF”位置。
终端和偏置电阻的值完全符合西门子通信端口和PROFIBUS电缆的要求。
合上网络中网络插头的终端电阻开关,可以非常方便地切断插头后面的部分网络的信号传输。
与其他设备通信时(采用PROFIBUS电缆),对方的通信端口可能不是D-SUB9针型的,或者引脚定义完全不同。
如西门子的MM4x0变频器,RS-485通信口采用端子接线形式,这种情况下需要另外连接终端电阻,西门子可以提供一个比较规整的外接电阻。
对于其他设备,可以参照《S7-200系统手册》上的技术数据制作。
西门子网络插头中的终端电阻、偏置电阻的大小与西门子PROFIBUS电缆的特性阻抗相匹配,强烈建议用户配套使用西门子的PROFIBUS电缆和网络插头。
可以避免许多麻烦。
使用终端电阻的原因
终端电阻在通信中的作用是为了消除在通信电缆中的信号反射。
然而在通信过程中,有两种原因因导致信号反射:阻抗不连续和阻抗不匹配。
1.阻抗不连续:信号在传输线末端突然遇到电缆阻抗很小甚至没有,信号在这个地方就会引起反射。
这种信号反射的原理,与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法,就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻,使电缆的阻抗连续。
由于信号在电缆上的传输是双向的,因此,在通讯电缆的另一端可跨接一个同样大小的终端电阻。
2.阻抗不匹配:引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
在高频电路中,当信号的频率很高时,则信号的波长就很短,当波长短得跟传输线长度可以比拟时,反射信号叠加在原信号上将会改变原信号的形状。
如果传输线的特征阻抗跟负载阻抗不匹配时,在负载端就会产生反射。
这种原因引起的反射,主要表现在通讯线路处在空闲方式时,整个网络数据混乱。
