CAD报告-通信线路施工图纸绘制
- 格式:doc
- 大小:63.00 KB
- 文档页数:5

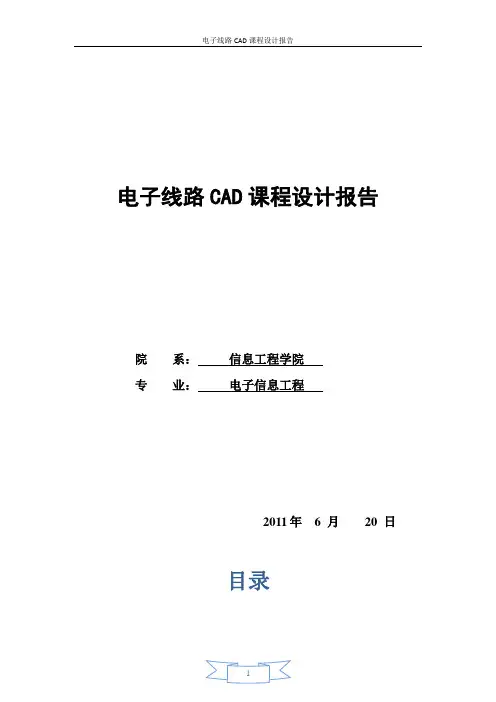

电子线路CAD课程设计报告院系:信息工程学院专业:电子信息工程2011年 6 月20 日目录2.1 题目描述: .............................................................................. - 1 -2.1.1振荡电路设计仿真 .......................................................... - 1 -2.1.2 8051开发板 ..................................................................... - 1 -2.2 要求:....................................................................................... - 1 -三、课程设计报告内容 ....................................................................... - 2 -3.1 设计原理 ................................................................................. - 2 -3.1.1 振荡电路设计原理 ....................................................... - 2 -3.1.2 8051开发板设计原理 .................................................. - 2 -3.2 Proteus电路原理图设计 .......................................................... - 3 -3.2.1 振荡电路原理图: ......................................................... - 3 -3.2.2 8051开发板原理图 ......................................................... - 4 -3.3 软件仿真和结果分析 .............................................................. - 4 -3.3.1振荡电路 .......................................................................... - 4 -3.3.2 8051开发板各模块的仿真 ............................................. - 5 -3.4 设计和模拟过程中出现的问题及解决办法 .......................... - 9 -四、设计总结和心得体会 ................................................................... - 9 -一、课程设计目的课程设计以电子线路CAD软件设计原理为基础,重点在硬件设计领域中实用的电子线路设计软件的应用。
第四章通信工程施工图绘制要求4.1 施工图绘制要求及注意事项4.1.1 绘制通信施工图的要求及注意事项(1) 线路图中必须有图框;(2) 线路图中必须有指北针;(3) 如需要反应工程量,要在图纸中绘制工程量表。
4.1.2 绘制机房平面图的要求(1) 机房平面图中内墙的厚度规定为240 mm;(2) 机房平面图中必须有出入口,例如:门;(3) 必须按图纸要求尺寸将设备画进图中;(4) 图纸中如有馈孔,勿忘将馈孔加进去;(5) 图中主设备加尺寸标注(必须有主设备尺寸以及主设备到墙的尺寸);(6) 平面图中必须标有“XX层机房”字样;(7) 平面图中必须有指北针、图例、说明;(8) 机房平面图中必须加设备配置表;(9) 根据图纸、配置表将编号加进设备中;(10) 要在图纸外插入标准图衔,并根据要求在图衔中加注单位比例、设计阶段、日期、图名、图号等。
注:建筑平面图、平面布置图以及走线架图必须在单位比例中加入单位mm。
4.1.3 出设计时图纸中的常见问题通信建设工程设计中一般包括以下几大部分:设计说明、概预算说明及表格、附表、图纸。
当完成一项工程设计时,在绘制工程图方面,根据以往的经验,常会出现以下问题:(1) 图纸说明中序号会排列错误;(2) 图纸说明中缺标点符号;(3) 图纸中出现尺寸标注字体不一或标注太小;(4) 图纸中缺少指北针;(5) 平面图或设备走线图在图衔中缺少单位mm;(6) 图衔中图号与整个工程编号不一致;(7) 出设计时前后图纸编号顺序有问题;(8) 出设计时图衔中图名与目录不一致;(9) 出设计时图纸中内容颜色有深浅之分。
4.2 施工图设计阶段图纸内容及应达到的深度4.2.1 有线通信线路工程1、有线通信线路工程施工图设计阶段图纸内容及应达到的深度如下。
(1) 批准初步设计线路路由总图。
(2) 长途通信线路敷设定位方案的说明,并附在比例为1/2000的测绘地形图上绘制线路位置图,标明施工要求,如埋深、保护段落及措施、必须注意的施工安全地段及措施等;地下无人站内设备安装及地面建筑的安装建筑施工图;光缆进城区的路由示意图和施工图以及进线室平面图、相关机房平面图。
模块一通信工程制图基础自我测试一、填空题1. A4,420*2972. 新建,扩容,拆除3. 米,毫米4. 尺寸界限5. 设计阶段代号,专业代号6. 标准,简易8.注释9. 识图二、判断题1.√2. ×3. √4. ×5. √6.√7. ×8. √9. √ 10. √11.× 12. √ 13. √ 14. √ 15. ×16.√ 17. × 18. √ 19. √ 20. √三、简答题1.简述通信工程制图的整体要求。
(1)工程制图应根据表述对象的性质、论述的目的与内容,选取合适的图纸及表达手段,以便完整地表述主题内容,当几种手段均可以达到目的时,应采用简单的方式。
(2)图面应布局合理、排列均匀、轮廓清晰且便于识别。
(3)图纸中应选用合适的图线宽度,避免图中的线条过粗或过细。
(4)应正确使用国家标准和行业标准规定的图形符号。
派生新的符号时,应符合国家标准符号的派生规律,并应在合适的地方加以说明。
(5)在保证图面布局紧凑和使用方便的前提条件下,应选择合适的图纸幅面,使原图大小适中。
(6)应准确地按规定标注各种必要的技术数据和注释,并按规定进行书写和打印。
(7)工程图纸应按规定设置图衔,并按规定的责任范围签字,各种图纸应按规定顺序编号。
2.简述通信工程制图中常用标准图衍的尺寸及主要作用?(设计单位名称)单位主管部门主管总负责人单项负责人设计人审核校核制图单位比例日期图号(图名)四、图例题模块二CAD软件设置自我测试自我测试自我测试模块五通信工程勘测与制图自我测试一、简答题1. 简述通信线路路由选择的总体要求?总体要求(1) 长途光缆线路路由的选择,应以工程设计任务书和干线通信网规划为依据,遵循“路由稳定可靠、走向合理、便于施工维护及抢修”的原则,进行多方案技术、经济比较。
(2) 选择路由时,尽量兼顾国家、军队、地方的利益,多勘测、多调查,综合考虑,尽可能使其投资少、见效快。

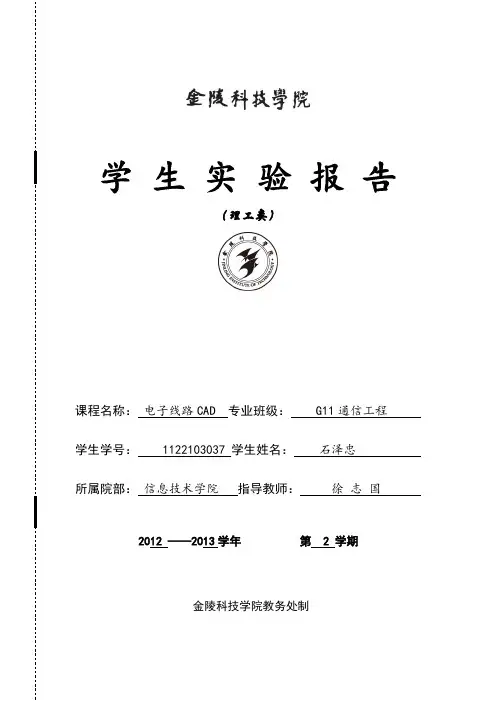

学生实验报告(理工类)课程名称:电子线路CAD专业班级:G11通信工程学生学号: 1122103037学生姓名:石泽忠所属院部:信息技术学院指导教师:徐志国2012 ——2013学年第 2 学期金陵科技学院教务处制实验报告书写要求实验报告原则上要求学生手写,要求书写工整。
若因课程特点需打印的,要遵照以下字体、字号、间距等的具体要求。
纸张一律采用A4的纸张。
实验报告书写说明实验报告中一至四项内容为必填项,包括实验目的和要求;实验仪器和设备;实验内容与过程;实验结果与分析。
各院部可根据学科特点和实验具体要求增加项目。
填写注意事项(1)细致观察,及时、准确、如实记录。
(2)准确说明,层次清晰。
(3)尽量采用专用术语来说明事物。
(4)外文、符号、公式要准确,应使用统一规定的名词和符号。
(5)应独立完成实验报告的书写,严禁抄袭、复印,一经发现,以零分论处。
实验报告批改说明实验报告的批改要及时、认真、仔细,一律用红色笔批改。
实验报告的批改成绩采用百分制,具体评分标准由各院部自行制定。
实验报告装订要求实验批改完毕后,任课老师将每门课程的每个实验项目的实验报告以自然班为单位、按学号升序排列,装订成册,并附上一份该门课程的实验大纲。
实验项目名称:1、Protel99SE的基本操作实验学时: 1实验地点:B513实验日期: 2013年2月26日实验成绩:批改教师:徐志国批改时间:一、实验目的和要求1、实验目的Protel99SE的基本操作主要包括文件的建立,导入导出,为文件进行加密,创建工作组及设置成员权限等操作。
本训练的目的主要是掌握这些基本操作。
2、实验要求(1)按要求认真操作实验步骤中的每一条。
(2)做完实验后给出本实验的实验报告。
二、实验仪器和设备1、WINDOWS XP环境2、PROTEL99SE软件三、实验过程1、启动Protel99SE,在F盘建立名为你的学号的文件夹并在其下建立名为实验1的文件夹,在文件夹中建立名为lx1.ddb设计数据库文件。
施工组织设计(方案)报审表施工组织设计方案一、施工组织设计编制依据1、设计工程量和设计图纸。
2、设计工程量和设计图纸答疑。
3、中国电信《通信管线工程施工企业合作管理办法》。
4、现行通信工程建设的法律、法规、施工规程、规范及标准。
二、本工程使用的主要的规范1、通信线路工程设计规范 GB51158-20152、通信线路工程验收规范 GB 51171-20163、中国电信《无源光网络线路建设规范》三、编制原则1、坚持施工技术的先进性、针对性、施工管理的科学性、有效性,做到技术先进、设备齐全、科学管理、经济实用。
2、施工项目管理,通过对劳动、设备、材料、资金、技术、方案、时间与空间条件的优化配置,并通过自始自终对施工现场进行全过程严密监控,实施全方位动态管理,确保实现质量、工期、安全、成本及社会信誉的预期目标。
四、工程概述本项目是2020年**********中继光缆线路工程,敷设4芯光缆1300米、6芯光缆1500米,更换24芯光缆1200米,更换48芯光缆1500米。
全程管道、架空、吊墙、钉固光缆敷设安装。
本项目总投资为:7.62万元.合计光缆皮长公里4.0公里、48.4芯公里;平均芯公里造价1220元.技工:185.29工;普工56.32工,施工工期约60天.暂估施工合同值为5.68万元。
五、施工准备为保证工程能顺利进行,须做好施工准备工作,在进场后,立即制定切实可行的工作计划,对施工技术、劳动力安排、材料、机械设备、材料检验及成品检查、机具检查以及生活临时布置等的各项工作按工程需求,编制计划,并按计划要求完成,落实到责任人,并明确完成时间。
1、现场准备(1) 建立标准的临时设施,解决施工管理人员的吃住工作等生活工作问题,配备必须的办公设施。
(2)施工管理人员挂牌上岗,责职明确。
(3)进场后及时上报详细的施工实施方案,并就前期准备工作的情况及时向业主、监理工程师汇报,发现问题及时解决。
(4)会同物业管理机构向小区住户做好相关改造宣传、解释工作。
通信线路工程设计,应该根据通信网发展的需要,应用相关的技术成果和长期积累的实践经验,按照建设项目的需要,利用查勘、测量所取得的基础资料和技术标准,以及现阶段提供的材料等,进行系统综合设计的过程。
对技术的准确应用,对现场情况的准确处理,对通信网需要的准确预测,是一个设计方案质量高低的标准之一。
8.2.2通信线路工程设计流程1、概述:通信线路工程设计一般按照流程进行设计,一般要经过规划、设计和审批三个阶段。
设计阶段又可划分为初步设计、技术设计和施工图设计三个阶段,每一阶段的内容和深度有所不同。
(1)三阶段设计①初步设计阶段②技术设计阶段③施工图设计阶段(2)两阶段设计初步设计和施工图设计两个阶段(3)一阶段设计工程规模较小、技术成熟的通信线路工程建设项目可直接进行一阶段设计,即直接进入施工图设计阶段。
2、举例:列举通信电缆线路工程设计流程的实例进行说明。
(1)电信西湖分局灵隐景区通信电缆接入工程《工程设计》(2)移动交换中心---大青山基站光纤接入线路工程《工程设计流程》8.2.3通信电缆线路工程概预算通信工程建设项目的设计概算、预算是初步设计概算和施工图设计预算的统称。
它所表达的是工程项目的计划价格。
合理的进行工程项目的概算、预算工作,可以有效的控制通信工程建设项目的投资经济性和合理性。
设计的概算、预算的编制应该以初步设计和施工图设计为基础。
通信工程建设项目的概算、预算是考核设计方案的经济性和合理性的重要指标,同时也是确定项目建设计划、签订合同、办理贷款、竣工决算和工程造价衡量的主要依据。
通信建设工程概预算编制一般要经过收集资料熟悉图纸、技术工程量、套用定额选用价格、计算各项费用、复核、编写编制说明、审核出版等几个过程。
1、通信建设工程概预算的定义2、设计概算的作用3、施工图预算的作用与编制依据(1)施工图预算的作用①预算是考核工程成本,确定工程造价的主要依据②预算是签订工程承、发包合同的依据③预算是工程价款结算的主要依据④预算是考核施工图设计技术经济合理性的主要依据(2)施工图预算的编制依据①批准的初步设计概算或技术设计的修正概算及有关文件。
1、架空线路工程(1)仔细看好草图。
①注意自己所画每张草图的衔接、指北方向的正确。
②注意自己所画图纸与别人图纸的衔接。
③新建杆路要问清杆高、芯数。
④利旧杆路要问清是否是附挂,还是利用原有杆路新设吊线。
(2)在绘图中要注意一个工程的标准统一性。
①如字高大小的统一。
②如尺寸标注大小的统一。
(3)布置杆路。
①设置好工程类别、吊线画在那里。
②电杆的种类、电杆的同度、电杆的地貌、吊线的规格、吊线的地貌。
(4)画路。
①核对路由是否符合现场查勘情况。
②注意路与杆线之间距离的比例.(5)角杆拉线。
①角杆拉线要在角的平分线上。
②一般情况角度小于45˚做角杆拉线。
(6)截图。
①截出每段图纸尽量充满图框空间。
②注意指北针一定要随着路由一起旋转然后接图。
(7)添加参照物。
①参照物的大小合适,所在图纸中的位置准确。
②注意参照物中的文字角度要符合院里的要求。
(8)添加杆号。
①取两基站站名的前一个字母,如新街口-夫子庙,杆号为PXF01.②原有杆号在(),如(PXF01)。
(9)添加人字拉、四方拉、终结拉线。
①一般情况每8档做一个人字拉,在平原情况下32档做四方拉,注名“做双向假终结".(具体参照各建设方要求为准)②一般情况角度大于等于45˚做综结拉线.(具体参照各建设方要求为准) (10)添加接地.①吊线终结的地方要做直埋式接地.②每1公里处加一个,在有拉线的位置时,要加拉线式接地,其他是直埋式拉线。
(具体参照各建设方要求为准)(11)添加杆面程式、角度、工作量表、光缆图、接图符、图名和图号。
(12)其他障碍物的处理:①在杆路与管道衔接处,要做好钢管引上。
②进出基站处理。
(注:在新建情况下要注名“站内预留xx米”、“拉攀固定"、“吊线松挂”)③特殊障碍处理(注:过特殊道路时应增加杆高,杆路在过河时超过120米时做辅助吊线。
(具体参照现场为准)2、管道线路工程(1)仔细看好草图(注:要向工程负责人问清管孔程式)。
电子CAD实训报告电子CAD实训报告「篇一」一、实习时间:2-11-23~20xx-11-29二、实习地点:电工电子实验室三、指导老师:xx老师四、实习目的:短暂电工实习期很快的就过去了,这短暂的一星期里,使我从理论到实践上的一个飞跃,这次电工电子实习,使我深刻地理解了实践的重要性,理论无论多么熟悉,但是缺乏了实践的理论是行不通的,现在终于明白了“读万卷书,行万里路”这句话的含义。
本次电工实习的目的是使我们队电工工具、电器元件及线路安装有一定的理论和实践基础,了解一些初步的线路原理以及通过线路图安装、调试、维修的方法;对电工技术等方面的专业知识做初步的理解;培养和锻炼我们的实际动手能力,使我们的理论知识与实践充分地结合,作到不仅具有专业知识,而且还具有较强的实践动手能力,能分析问题和解决问题的高素质人才。
最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。
具体如下:1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
5.能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表以及示波器。
6.了解电子产品的焊接、调试与维修方法。
五、对焊接实习的感受:在一周的实习过程中最挑战我动手能力的一项训练就是焊接。
焊接是金属加工的基本方法之一。
其基本操作“五步法”——准备施焊,加热焊件,熔化焊料,移开焊锡,移开烙铁(又“三步法”)——看似容易,实则需要长时间练习才能掌握。
刚开始的焊点只能用“丑不忍睹”这四个字来形容,但焊接考核逼迫我们用仅仅一天的时间完成考核目标,可以说是必须要有质的飞跃。
一.实训目的
1.了解通信工程识图与制图的规范;
2.掌握中望CAD工程制图软件的基本操作;
3.掌握通信线路施工图光缆路由方式;
4.掌握通信线路施工图绘制流程。
二.主要仪器、设备及场地
计算机、中望CAD软件、现代通信综合实训中心
三.实验内容
1.通信线路施工图光缆路由方式
通信线路工程施工图的绘制,总体来说,要求线路图具有统一性、整体性和协调性。
1、架空线路工程
(1)仔细看好草图。
①注意自己所画每张草图的衔接、指北方向的正确。
②注意自己所画图纸与别人图纸的衔接。
③新建杆路要问清杆高、芯数。
④利旧杆路要问清是否是附挂,还是利用原有杆路新设吊线。
(2)在绘图中要注意一个工程的标准统一性。
①如字高大小的统一。
②如尺寸标注大小的统一。
(3)布置杆路。
①设置好工程类别、吊线画在那里。
②电杆的种类、电杆的同度、电杆的地貌、吊线的规格、吊线的地貌。
(4)画路。
①核对路由是否符合现场查勘情况。
②注意路与杆线之间距离的比例。
(5)角杆拉线。
①角杆拉线要在角的平分线上。
②一般情况角度小于45˚做角杆拉线。
(6)截图。
①截出每段图纸尽量充满图框空间。
②注意指北针一定要随着路由一起旋转然后接图。
(7)添加参照物。
①参照物的大小合适,所在图纸中的位置准确。
②注意参照物中的文字角度要符合院里的要求。
(8)添加杆号。
①取两基站站名的前一个字母,如新街口-夫子庙,杆号为PXF01。
②原有杆号在(),如(PXF01)。
(9)添加人字拉、四方拉、终结拉线。
①一般情况每8档做一个人字拉,在平原情况下32档做四方拉,注名“做双向假终结”。
(具体参照各建设方要求为准)
②一般情况角度大于等于45˚做综结拉线。
(具体参照各建设方要求为准) (10)添加接地。
①吊线终结的地方要做直埋式接地。
②每1公里处加一个,在有拉线的位置时,要加拉线式接地,其他是直埋式拉线。
(具体参照各建设方要求为准)
(11)添加杆面程式、角度、工作量表、光缆图、接图符、图名和图号。
(12)其他障碍物的处理:
①在杆路与管道衔接处,要做好钢管引上。
②进出基站处理。
(注:在新建情况下要注名“站内预留xx米”、“拉攀固定”、“吊线松挂”)
③特殊障碍处理(注:过特殊道路时应增加杆高,杆路在过河时超过120
米时做辅助吊线。
(具体参照现场为准)
2、管道线路工程
(1)仔细看好草图(注:要向工程负责人问清管孔程式)。
(2)在绘图中要注意一个工程的标准统一性(如字高的大小、尺寸标注的大小等)。
(3)布置管道路由(注:让工程负责人员核对路由是否符合现场查勘情况)。
(4)添加参照物。
(5)截图、加接头符号。
(6)编人手孔孔号。
(注:根据工程要求编号)
(7)加管道断面、顶管、定向钻定型图。
(8)画建筑方式图。
(9)加主要工作量表。
(10)加图名图号。
2.通信线路施工图纸
三、实训小结(300字)
本周实验课学习了通信工程识图与制图的规范、掌握了中望CAD工程制图软件的基本操作、掌握移动通信机房平面图制要求、掌握通信设备安装工程施工图绘制要求。
课上主要绘制了通信线路施工图,也是第一次正式的大图绘制,要求对字高、标注、线宽的统一以及图纸整体架构的合理。
总的来说能完成施工图纸,但是存在很多瑕疵,一是画图没有逻辑,然后是线路图绘制初期安排不合理等等。
在一些细节上,小的图标等绘制不专业,徒手绘制等方法。
这些都是自己在真正绘制大图时存在的诸多缺陷,希望自己通过多多学习与练习能完全掌握CAD制图,在细节上不留缺陷。
我会努力学习这门课程的,为我以后学习奠定基础并取得优异成绩。
