通信线路工程绘图要求(基本)

第四章通通信工程施工图绘制要求4.1 施工图绘制要求及注意事项4.1.1 绘制线路施工图要求①线路图中必须有框图。

②线路图中必须有指北针。

③如需要反应工程量，要在图纸中绘制工程量表。

4.1.2 绘制机房平面图的要求①机房平面图中内墙的厚度规定为240mm。

②机房平面图中必须有出入口，例如：门。

③必须按图纸要求尺寸将设备画进图中。

④图纸中如有馈孔，勿忘讲馈孔加进去。

⑤在图中主要设备上加注尺寸标注（图中必须有主设备尺寸及主设备到墙的尺寸）。

⑥平面图中必须有“XX层机房”字样。

⑦平面图中必须有指北针、图例、说明。

⑧机房平面图中必须加设备配置表。

⑨根据图纸、配置表将编号加进设备配置表。

⑩要在图纸外插入标准图衔，病根据要求在图衔中家住单位比例、设计阶段、日期、图名和图号等。

注：建筑平面图、平面布置图及走线架图必须在单位比例中加入单位mm。

4.1.3 图纸绘制中的常见问题通信建设工程设计中一般包含以下几大部分：设计说明、概预算说明及表格、附表、图纸。

当完成一项工程设计时，在绘制工程图方面，根据以往经验，常会出现以下问题：①图纸说明中序号会排列错误。

②图纸说明中缺标点符号。

③图纸中出现尺寸标注字体不一或标注太小。

④图纸中缺少指北针。

⑤平面图或设备走线图在图衔中缺少单位mm。

⑥图衔中图号与整个工程编号不一致。

⑦前后图纸编号顺序有问题。

⑧图衔中图名与目录不一致。

⑨图纸中内容颜色有深浅之分。

4.2 施工图设计阶段图纸应达到的深度4.2.1 有线通信线路工程有线通信线路工程施工图设计阶段图纸内容及应达到的深度如下：①批准初步设计线路路由总图。

②长途通信线路敷设定位方案的说明，并附在比例为1:2000的测绘地形图上绘制线路位置图，表明施工要求，如埋深、保护段落及措施、必须注意的施工安全地段及措施等；地下无人站内设备安装及地面建筑的安装建筑施工图；光缆进城区的路由示意图及施工图集进线室平面图、相关机房平面图等。

③线路穿越各种障碍点的施工要求及具体措施。

通信工程制图规范 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-第二章通信工程制图规范第一节概述通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的。

为了读懂图纸就必须了解和掌握图纸中各种图形符号、文字符号等所代表的含义。

专业人员通过图纸了解工程规模、工程内容、统计出工程量、编制出工程概、预算。

阅读图纸、统计工程量的过程就称为识图。

为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护的要求，又利于提高设计效率、保证设计质量和适应通信工程建设的需要，要求依据以下国家级行业标准编制通信工程制图与图形符号标准：GB/～13《电气通用图形符号》GB/～7《电气制图》GB/T50104—2001《建筑制图标准》GB/T7929—1995《1:500 1:1000 1:2000地形图图式》GB 7159—1987《电气技术中的文字符号制订通则》GB 7356—1987《电气系统说明书用简图的编制》YD/T5015—2007《电气工程制图与图形符号》第二节通信工程制图的总体要求通信工程制图的总体要求如下：（1）工程制图应根据表述对象的性质，论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。

（2）图面应布局合理，排列均匀，轮廓清晰和便于识别。

（3）应选用合适的图线宽度，避免图中的线条过粗、过细。

（4）正确使用国标和行标规定的图形符号。

派生新的符号时，应符合国标符号的派生规律，并应在合适的地方加以说明。

（5）在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。

（6）应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。

（7）工程图纸应按规定设置图衔，并按规定的责任范围签字。

各种图纸应按规定顺序编号。

（8）总平面图、机房平面图、移动通信基站天线位置及馈线走向图应设置指北针。

（9）对于线路工程，设计图纸应按照从左往右的顺序制图，并设指北针；线路图纸分段按“起点至终点，分歧点至终点”原则划分。

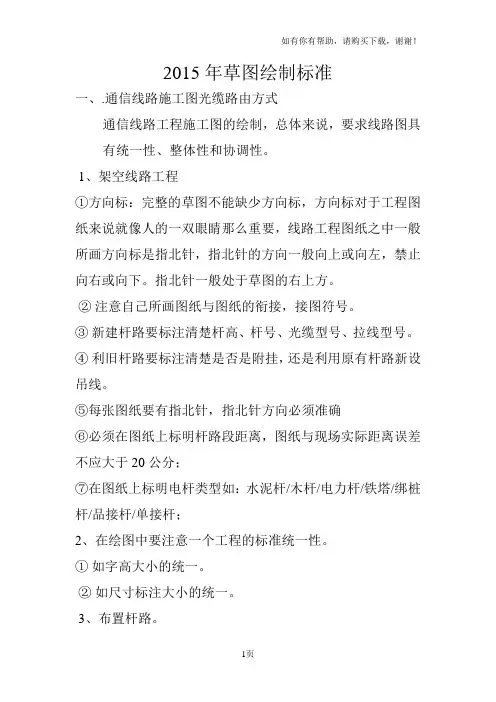

2015年草图绘制标准一、.通信线路施工图光缆路由方式通信线路工程施工图的绘制，总体来说，要求线路图具有统一性、整体性和协调性。

1、架空线路工程①方向标：完整的草图不能缺少方向标，方向标对于工程图纸来说就像人的一双眼睛那么重要，线路工程图纸之中一般所画方向标是指北针，指北针的方向一般向上或向左，禁止向右或向下。

指北针一般处于草图的右上方。

②注意自己所画图纸与图纸的衔接，接图符号。

③新建杆路要标注清楚杆高、杆号、光缆型号、拉线型号。

④利旧杆路要标注清楚是否是附挂，还是利用原有杆路新设吊线。

⑤每张图纸要有指北针，指北针方向必须准确⑥必须在图纸上标明杆路段距离，图纸与现场实际距离误差不应大于20公分；⑦在图纸上标明电杆类型如：水泥杆/木杆/电力杆/铁塔/绑桩杆/品接杆/单接杆；2、在绘图中要注意一个工程的标准统一性。

①如字高大小的统一。

②如尺寸标注大小的统一。

3、布置杆路。

①工程类别、吊线画在那里。

②电杆的种类、电杆的同度、电杆的地貌、吊线的规格、吊线的地貌。

4、画路。

①核对路由是否符合现场查勘情况。

②注意路与杆线之间距离的比例。

5、角杆拉线。

①角杆拉线要在角的平分线上。

②一般情况角度小于45˚做角杆拉线。

③注意指北针一定要随着路由一起旋转然后接图。

6、添加参照物。

①参照物的大小合适，所在图纸中的位置准确，图纸要有参照物（包括建筑、道路等）参照物必须要与现场实际情况一致，主要道路必须标明道路名称，路和无路名道路用箭头标注前方的目的地。

②注意参照物中的文字角度要符合院里的要求。

③参照物主要是由乡镇村庄、道路名称：医院、学校、工厂等建筑物；河流、大桥森林、池塘、田地、丘陵、山地等地形。

图例7、添加杆号。

①取两基站站名的前一个字母，如新街口-夫子庙，杆号为PXF01，②原有杆号按原有杆号标注。

③新建杆路杆号牌只标单数不标注双数。

如（1、3、5、7、9、11.。

等）8、添加人字拉、四方拉、终结拉线。

①一般情况每8档做一个人字拉，在平原情况下32档做四方拉，注名“做双向假终结”。

通信工程设计概述通信工程图纸是通信工程设计的重要组成部分，是指导施工的主要依据。

概述通信工程图纸是在对施工现场仔细勘查及认真收集资料的基础上，通过图形符号、文字及标注来表达具体工程性质的一种图纸。

概述通信工程图纸内包含了诸如路由信息、设备配置安装情况、技术数据等内容。

所以要求施工设计中的各种图纸应尽量反映出客观实际和设计意图。

概述通信工程制图就是将图形符号、文字符号按不同专业的要求绘制在一个平面上，使工程施工技术人员通过阅读图纸就能够了解工程规模、工程内容，统计出工程量及编制工程概预算。

只有绘制出准确的工程图纸，才能对通信工程施工具有施工指导意义。

因此，设计人员必须掌握通信工程图纸的绘制。

第一节通信工程图纸绘制依据为了使通信工程图纸规格统一、画法一致、图面清晰，符合施工、存档和生产维护的要求，有利于提高设计效率、保证设计质量和适应通信工程建设的需要，要求依据以下国标及行业标准绘制。

第一节通信工程图纸绘制依据1.GB/T4728.1～13《电气图用图形符号》2.GB/T6988.1～7《电气制图》3.GB/T50104-2001《建筑制图标准》3.GB7159-1987《电气技术中的文字符号制定通则》4.GB7356-1987《电气系统说明书用简图的编制》5.YD／T5015-2007《电信工程制图与图形符号规定》6.本单位质量保证体系文件第二节通信工程制图总体要求1.根据表述对象的性质，论述的目的与内容，选取适宜的图纸种类及表达手段，以便完整地表述主题内容。

当几种手段均可达到目的时，应采用简单的方式；当多种画法均可表达目的时，图纸宜简不宜繁。

例如：–描述系统时，框图和电路图均能表达时，则应选用框图–当单线表示法和多线表示法同时能明确表达时，宜使用单线表示法第二节通信工程制图总体要求2.图面应布局合理、排列均匀、轮廓清晰和便于识别。

–系统图中电路或装置应按工作顺序排列，便于识别信息流向。

3.要选用合适的图纸宽度，避免图中的线条过粗、过细。

通信工程设计绘图标准一、总体要求1、图纸总体要求图面布局简洁、合理、紧凑，图幅选用适中，采用的字体字型、字体大小、线型宽度合适，A3、A4图框应严格采用院制定的标准图框，不得自行任意调整其布局、尺寸、线宽，图纸应严格按10：1的比例输出，输出图纸的字迹、线条清晰，整张图纸做到端正、美观。

2、A3、A4图纸字体方向仅限于以文本正面为0度和逆时针旋转90度两种情况，字体方向应统一严格按此规定执行。

其他不规则图纸(如线路图)对于字体方向可作适当调整，但应尽量参照A3、A4图纸的要求来绘制，符合一般人正常的视图习惯。

3、图纸名称应按院有关各专业标准设计内容与格式中的要求规范填写，对于未列入标准设计内容与格式的图纸名称，可根据工程实际情况，由项目负责人在同一个项目工程内统一，要求所取图纸名称合理、贴切，各分册一致。

4、当缆线较多时，布线图必须与槽道(走线架)布置图分开画，当缆线较少时，布线图可与槽道(走线架)布置图合并体现，但必须保证图面的清晰、美观。

5、各种图纸应按规定顺序编号。

二、图例、线型的要求1、由于图例、线缆类型不断出现，本规定对图例进行了部分调整(见附图)，如果院规定的图例不能满足需要时，设计人员可根据工程实际情况自定义合适的图例，本规定对线型不再作具体要求，但对自定义的图例及线型提出以下原则要求：自定义的图例及线型采用应由项目负责人主持项目组在同一个项目工程内统一，同一个项目的各分册间及每册内的前后应保持一致，图例及线型种类尽量简单明了，且必须将采用的所有图例及线型的含义在当张图纸中正确注释，不得遗漏。

2、机架正面全院统一采用双线表示，对于图纸因采用偏小比例(如1：200)而造成双线不便表示机架正面的情况，应另在机架正面用文字箭头表示清楚，新增设备、利旧设备、原有设备、扩容设备表示机架正面的图例详见附图。

三、尺寸标注的要求1、图中的尺寸单位，除标高和管线长度以米(m)为单位外，其他尺寸均以毫米(mm)为单位，按此原则标注的尺寸可不加注单位的文字符号，如采用其他单位时，应在尺寸数值后加注计量单位的文字符号。

制图要求（试行）为统一公司设计图纸要求，标准制图标准，提高制图质量，制定本要求。

本要求是依据原邮电部公布的通信行业标准YD/T 5015-95《电信工程制图与图形符号》制定的。

1 整体要求各类图纸均应采纳运算机制图，不得手工绘制。

1.1依照图纸的性质、目的与内容，选取适宜的图纸及简单的方式表述主题内容，即多种方式均能够表达图纸内容含义时，应选取简练易懂的方式。

例如：描述通信系统和网络结构时，应选择能够既清楚又简单的方式，推荐框图和拓扑图的方式。

当单线表示法和多线表示法同时能明确表达时，宜利用单线表示法。

1.2图面应布局合理，排列均匀，轮廓清楚和便于识别。

图形内容应均匀散布到图纸的整个幅面，幸免某一部份过于密集而其它部份却大量空白的现象显现。

系统图中的功能元素应按工作顺序排列，便于识别信息流向。

图纸布局应知足从左到右、从上到下的视图适应。

文字标注应知足正确的看图方向和视角适应，不能显现侧倒立的文字标注。

以下图中标“×”的为不符合视角的文字标注。

1.3要选用适合的图线宽度，幸免图中的线条过粗或过细。

1.4正确利用国标和行标规定的图形符号。

若是利用非标准图形符号，应集中在图纸边角的空白位置增加图例注释。

1.5在保证图面布局紧凑和利用方便的前提下，应选择适合的图纸幅面，使原图大小适中。

1.6应准确地按规定标注各类必要的技术数据和注释，并按规定进行打印。

1.7工程图纸应按规定设置图衔，并按规定的责任范围签字。

各类图纸应按规定顺序编号。

2 制图的统一规定2.1图幅尺寸2.1.1工程图纸幅面和图框一样应采纳A0、A一、A二、A3、A4及其加长的图纸幅面，图纸幅面尺寸及其代号见表2.1.1。

表2.1.1 图纸幅面尺寸当图纸幅面不能知足图形大小时，应考虑在不阻碍整体视图成效的情形下，将过大的图形分割成假设干张图纸进行绘制，各张图在分割的位置应利用统一的接图符号表达接图顺序，分割的假设干张图纸的比例应维持统一，不许诺分割统一图形内容的几张图利用不同的画图比例。
