通信管道与线路工程制图与图形符号

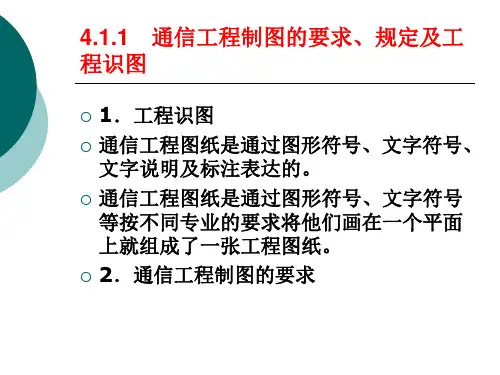

第二章通信工程制图规范第一节概述通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的。

为了读懂图纸就必须了解和掌握图纸中各种图形符号、文字符号等所代表的含义。

专业人员通过图纸了解工程规模、工程内容、统计出工程量、编制出工程概、预算。

阅读图纸、统计工程量的过程就称为识图。

为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护的要求，又利于提高设计效率、保证设计质量和适应通信工程建设的需要，要求依据以下国家级行业标准编制通信工程制图与图形符号标准：《电气通用图形符号》GB/T4728.1～13《电气制图》GB/T6988.1～7《建筑制图标准》GB/T50104—2001《1:500 1:1000 1:2000地形图图式》GB/T7929—1995GB 7159—《电气技术中的文字符号制订通则》1987《电气系统说明书用简图的编制》GB 7356—1987《电气工程制图与图形符号》YD/T5015—2007第二节通信工程制图的总体要求通信工程制图的总体要求如下：（1）工程制图应根据表述对象的性质，论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。

（2）图面应布局合理，排列均匀，轮廓清晰和便于识别。

（3）应选用合适的图线宽度，避免图中的线条过粗、过细。

（4）正确使用国标和行标规定的图形符号。

派生新的符号时，应符合国标符号的派生规律，并应在合适的地方加以说明。

（5）在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。

（6）应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。

（7）工程图纸应按规定设置图衔，并按规定的责任范围签字。

各种图纸应按规定顺序编号。

（8）总平面图、机房平面图、移动通信基站天线位置及馈线走向图应设置指北针。

（9）对于线路工程，设计图纸应按照从左往右的顺序制图，并设指北针；线路图纸分段按“起点至终点，分歧点至终点”原则划分。

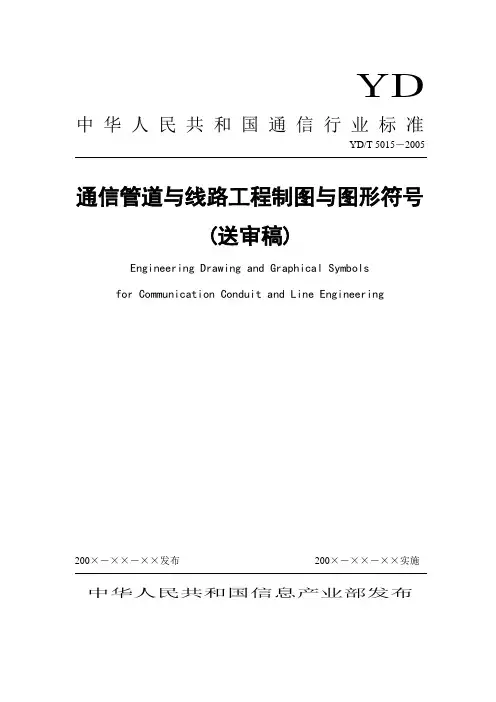

YD中华人民共和国通信行业标准YD/T 5015－2005通信管道与线路工程制图与图形符号(送审稿)Engineering Drawing and Graphical Symbolsfor Communication Conduit and Line Engineering200×－××－××发布200×－××－××实施中华人民共和国信息产业部发布中华人民共和国通信行业标准通信管道与线路工程制图与图形符号(送审稿)Engineering Drawing and Graphical Symbolsfor Communication Conduit and Line EngineeringYD/T 5015－2005主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：200×年××月××日××××出版社2005 北京信息产业部关于发布《通信管道与线路工程制图与图形符号》通知前言本标准是根据中华人民共和国信息产业部信部规函[2004]508号“关于安排《通信工程建设标准》修订和制定计划的通知”而编制的。

本标准根据我国通信建设的实际需要，参照国家标准，明确规定了通信管道与线路工程制图的总体要求和统一规定，以及通信管道与线路工程常见的图形符号。

本标准是在中华人民共和国邮电部YD/T 5015-1995《电信工程制图与图形符号》基础上修订的，并参考了国家标准GB 6988《电气制图》、GB 4728《电气图用图形符号》、GB/T 50104-2001《建筑制图标准》及GB/T 7929-1995《1：500 1：1000 1：2000地形图图式》。

本标准由信息产业部综合规划司负责解释、修订、监督执行。

通信线路工程图形符号的使用
要掌握通信线路工程的图纸绘制，不仅要熟悉相关的制图标准和规范，还必须要熟练本专业中常见的工程图例。

根据行业标准（YD/T5015—2015 《通信工程制图与图形符号》）和通信企业标准的应用情况，以下梳理并摘录了当前通信线路工程中常见的图形符号，见表15.2~表15.6。

表15.2 线路拓扑
表15.3 线路标识
)
表15.4架空杆路
表15.5民用建筑线路
表15.6配线架
根据（YD/T5015—2015 《通信工程制图与图形符号》）行业标准和通信企业标准的应用情况，以下梳理并摘要了当前通信管道工程中常见的图形符号，见表15.7。

表15.7通信管道。

附录A 通信工程制图中的常用图形符号表A-1 符号要素序号名称图例说明1 基本轮廓线元件、装置、功能单元的基本轮廓线2 辅助轮廓线元件、装置、功能单元的基本轮廓线3 边界线功能单元的边界线4 屏蔽线（护罩）表A-2 连接符号序号名称图例说明1 连接、群连接导线、电缆、传输通道等的连接；当用单线表示一组连接时，连接数量可用短线个数表示，或用一根短线加数字表示；示例为三个连接，三条连接线2 T形连接3 双T形连接4 十字双叉连接5 跨越6 插座指插座内孔或插座的一个极7 插头指插头的凸头或插头的一个极表A-3 交换系统、数据及IP网序号名称图例说明1 国际局可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：ISC：国际交换机；ISTP：国际信令转接点；Router：国际出入口路由器；ATM/FR：国际出入口ATM/FR交换机；ISSP：国际业务交换点2 长途汇接点可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：DC1、DC2：固定网长途交换机；TMSC1、TMSC2：移动网长途汇接局；HSTP：信令转接点；SSP：业务交换点；Router：核心路由器；ATM/FR：核心ATM/FR交换机；PRC：基准钟；NMC-N：全国网管中心；BC-N：全国计费结算中心3 本地汇接节点可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：TS：固定网长途交换机；LSTP：信令转接点；SSP：业务交换点；Router：本地核心路由器；ATM/FR：本地核心ATM/FR交换机；LPR：区域基准钟；NMC-P：省级网管中心；BC-P：省级计费结算中心4 端局、汇聚层设备可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：LS：市话交换端局；SP：信令点；SSP：业务交换点；Router：汇聚层路由器；ATM/FR：汇聚层ATM/FR交换机；BITS：大楼综合定时系统；5 远端模块、接入层设备可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：RSU：远端模块；PBX：用户交换机；Router：接入层路由器；ATM/FR：接入层ATM/FR交换机；PAD：分组接入设备；MODEM：调制解调器6 软交换机可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：SS：软交换机；MSC Server：MSC软交换服务器；GK：关守7 网关可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：TG：中继网关；SG：信令网关；MGW：媒体网关；AG：接入网关；GW：IP电话网关；IAD：综合接入设备8HLRSCPSGSN可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：HLR：归属位置寄存器；SCP：业务控制点；SGSN：业务GPRS支持节点9 局域网交换机/集线器可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：L3：三层交换机；L2：二层交换机；HUB：集线器10 防火墙11 路由器可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：ROUTER：路由器；GGSN：网关GPRS支持节点；PDSN：分组数据服务节点；ATM/FR：ATM/FR交换机表A-4 传输设备序号名称图例说明1光传输设备节点基本符号*表示传输设备的类型：S：SDH设备；W：WDM设备；A：ASON设备；P：PDH设备2 微波传输3 告警灯4 告警铃5 公务电话6 大楼综合定时系统7 网管设备8 ODF/DDF架9 WDM终端型波分复用器16/32/40/80波等10 WDM光线路放大器11 WDM光分插复用器16/32/40/80波等12 4:1透明复用器1:8、1:16依次类推13 SDH终端复用器14 SDH分插复用器15 SDH中继器16 DXC数字交叉连接设备17 ASON设备表A-5 机房建筑及设施序号名称图例说明1 墙墙的一般表示方法2 可见检查孔3 不可见检查孔4 方形孔洞左为穿墙洞，右为地板洞5 圆形孔洞6 方形坑槽7 圆形坑槽8 墙预留洞尺寸标注可采用（宽×高）或直径形式9 墙预留槽尺寸标注可采用（宽×高×深）形式10 空门洞11 单扇门包括平开或单面弹簧门；作图时开度可为45°或90°12 双扇门包括平开或单面弹簧门；作图时开度可为45°或90°13 对开折叠门14 推拉门15 墙外单扇推拉门16 墙外双扇推拉门17 墙中单扇推拉门18 墙中双扇推拉门19 单扇双面弹簧门20 双扇双面弹簧门21 转门22 单层固定窗23 双层内外开平开窗24 推拉窗25 百页窗26 电梯27 隔断包括玻璃、金属、石膏板等；与墙的画法相同，厚度比墙窄28 栏杆与隔断的画法相同，宽度比隔断小，应有文字标注29 楼梯应标明楼梯上（或下）的方向30 房柱可依照实际尺寸及形状绘制，根据需要可选用空心或实心31 折断线不需画全的断开线32 波浪线不需画全的断开线33 标高表A-6 光缆序号名称图例说明1 光缆光纤或光缆的一般符号2 光缆参数标注a—光缆型号；b—光缆芯数；c—光缆长度3 永久接头4 可拆卸固定接头5光连接器（插头-插座）表A-7 通信线路序号名称图例说明1 通信线路通信线路的一般符号2 直埋线路适用于路由图3 水下线路、海底线路适用于路由图4 架空线路适用于路由图5 管道线路管道数量、应用的管孔位置、截面尺寸或其他特征（如管孔排列形式）可标注在管道线路的上方；虚斜线可作为人（手）孔的简易画法；适用于路由图6 线路中的充气或注油堵头7 具有旁路的充气或注油堵头的线路8 沿建筑物敷设通信线路适用于路由图9 接图线表A-8 线路设施与分线设备序号名称图例说明1 防电缆光缆蠕动装置类似于水底光电缆的丝网或网套锚固2 线路集中器3 埋式光缆电缆铺砖、铺水泥盖板保护可加文字标注明铺砖为横铺、竖铺及铺设长度或注明铺水泥盖板及铺设长度4 埋式光缆电缆穿管保护可加文字标注表示管材规格及数量5 埋式光缆电缆上方敷设排流线6 埋式电缆旁边敷设防雷消弧线7 光缆电缆预留8 光缆电缆蛇形敷设9 电缆充气点10 直埋线路标石直埋线路标石的一般符号；加注V表示气门标石；加注M表示监测标石11 光缆电缆盘留12 电缆气闭套管13 电缆直通套管14 电缆分支套管15 电缆接合型接头套管16 引出电缆监测线的套管17 含有气压报警信号的电缆套管18 压力传感器19 电位针式压力传感器20 电容针式压力传感器21 水线房22 水线标志牌单杆及双杆水线标牌23 通信线路巡房24 光电缆交接间25 架空交接箱加GL表示光缆架空交接箱26 落地交接箱加GL表示光缆落地交接箱27 壁龛交接箱加GL表示光缆壁龛交接箱28 分线盒分线盒一般符号注：可加注N BC Dd式中N——编号；B——容量；C——线序；d——现有用户数；D——设计用户数29 室内分线盒30 室外分线盒31 分线箱分线箱的一般符号加注同3~2832 壁龛分线箱壁龛分线箱的一般符号加注同3~28表A-9 通信杆路序号名称图例说明1 电杆的一般符号可以用文字符号A BC标注式中A——杆路或所属部门；B——杆长；C——杆号2 单接杆3 品接杆4 H形杆5 L形杆6 A形杆7 三角杆8 四角杆9 带撑杆的电杆10 带撑杆拉线的电杆11 引上杆小黑点表示电缆或光缆12 通信电杆上装设避雷线13 通信电杆上装设带有火花间隙的避雷线14 通信电杆上装设放电器在A处注明放电器型号15 电杆保护用围桩河中打桩杆16 分水桩17 单方拉线拉线的一般符号18 双方拉线19 四方拉线20 有V形拉线的电杆21 有高桩拉线的电杆22 横木或卡盘表A-10 通信管道序号名称图例说明1 直通型人孔人孔的一般符号续表2 手孔手孔的一般符号3 局前人孔4 斜通型人孔5 三通型人孔6 四通型人孔7 埋式手孔表A-11 地形图常用符号序号名称图例说明1 房屋2 窑洞3 油井4 油库5 矿井6 建筑物下通道7 体育场8 过街天桥9 过街地道续表10 一般铁路11 电气化铁路12 一般公路13 大车路、机耕路14 乡村小路15 高架路16 涵洞17 铁路桥18 公路桥19 人行桥20 常年河21 时令河22 常年湖23 时令湖24 池塘25 水井26 稻田27 旱地续表28 菜地29 果园果园及经济林一般符号；可在其中加注文字，以表示果园的类型，如苹果园、梨园等30 林地31 灌木林32 天然草地33 人工草地34 国界35 省、自治区、直辖市界36 地区、自治州、盟、地级市界37 围墙38 栅栏、栏杆表A-12 移动通信及无线传输序号名称图例说明1 手机2 基站可在图形内加注文字符号表示不同技术，例如：BTS：GSM或CDMA基站；NodeB：WCDMA或TD—SCDMA基站3 全向天线可在图形内加注文字符号表示不同类型，例如：Tx：发信天线；Rx：接收天线；Tx/Rx：收发共用天线续表4 板状定向天线可在图形内加注文字符号表示不同类型，例如：Tx：发信天线；Rx：接收天线；Tx/Rx：收发共用天线5 八木天线6 吸顶天线7 抛物面天线8 馈线9 泄漏电缆10 二功分器11 三功分器12 耦合器13 干线放大器14 传输电路如需要表示业务种类，可在虚线上方加注如下字符：V：电视通道；T：数据通道；S：语音通道15 波导及同轴电缆一般符号续表16 矩形波导17 圆形波导18 椭圆形波导19 同轴波导20 矩形软波导。

附录A 通信工程制图中的常用图形符号表A-1 符号要素序号名称图例说明1 根本轮廓线元件、装置、功能单元的根本轮廓线2 辅助轮廓线元件、装置、功能单元的根本轮廓线3 边界线功能单元的边界线4 屏蔽线〔护罩〕表A-2 连接符号序号名称图例说明1 连接、群连接导线、电缆、传输通道等的连接；当用单线表示一组连接时，连接数量可用短线个数表示，或用一根短线加数字表示；例如为三个连接，三条连接线2 T形连接3 双T形连接4 十字双叉连接5 跨越6 插座指插座内孔或插座的一个极7 插头指插头的凸头或插头的一个极8 插头和插座表A-3 交换系统、数据及I/FR：国际出入口ATM/FR交换机；ISSSC1、TMSC2：移动网长途汇接局；HST/FR：核心ATM/FR交换机；C-N：全国网管中心；BC-N：全国计费结算中心3 本地汇接节点可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：TS：固定网长途交换机；LST/FR：本地核心ATM/FR交换机；LC-/FR：会聚层ATM/FR交换机；BITS：大楼综合定时系统；OMC：本地维护中心；计费采集设备续表序号名称图例说明5远端模块、接入层设备可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：RSU：远端模块；/FR：接入层ATM/FR交换机；ODEM：调制解调器6 软交换机可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：SS：软交换机；MSC Server：MSC软交换效劳器；GK：关守7 网关可以加注文字符号表示设备的等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同的设备、局、站：TG：中继网关；SG：信令网关；MGW：媒体网关；AG：接入网关；GW：I/FR：ATM/FR交换机表A-4 传输设备序号名称图例说明1光传输设备节点根本符号*表示传输设备的类型：S：SDH设备；W：WDM设备；A：ASON设备；终端型波分复用16/32/40/80波等器WDM光线路放10大器WDM光分插复16/32/40/80波等11用器1:8、1:16依次类推12 4:1透明复用器13 SDH终端复用器14 SDH分插复用器15 SDH中继器DXC数字交叉16连接设备17 ASON设备表A-5 机房建筑及设施序号名称图例说明1 墙墙的一般表示方法2 可见检查孔3 不可见检查孔4 方形孔洞左为穿墙洞，右为地板洞5 圆形孔洞续表序号名称图例说明6 方形坑槽7 圆形坑槽8 墙预留洞尺寸标注可采用〔宽×高〕或直径形式9 墙预留槽尺寸标注可采用〔宽×高×深〕形式10 空门洞包括平开或单面弹簧门；11 单扇门作图时开度可为45°或90°包括平开或单面弹簧门；12 双扇门作图时开度可为45°或90°13 对开折叠门14 推拉门15 墙外单扇推拉门16 墙外双扇推拉门17 墙中单扇推拉门18 墙中双扇推拉门19 单扇双面弹簧门2021 扇双面弹簧门21 转门22 单层固定窗双层内外开平23开窗24 推拉窗25 百页窗续表序号名称图例说明26 电梯包括玻璃、金属、石膏板等；27 隔断与墙的画法相同，厚度比墙窄28 栏杆与隔断的画法相同，宽度比隔断小，应有文字标注29 楼梯应标明楼梯上〔或下〕的方向30 房柱可依照实际尺寸及形状绘制，根据需要可选用空心或实心31 折断线不需画全的断开线32 波浪线不需画全的断开线33 标高表A-6 光缆序号名称图例说明1 光缆光纤或光缆的一般符号2 光缆参数标注a—光缆型号；b—光缆芯数；c—光缆长度3 永久接头4 可拆卸固定接头5光连接器〔插头-插座〕表A-7 通信线路序号名称图例说明1 通信线路通信线路的一般符号2 直埋线路适用于路由图3水下线路、海底线路适用于路由图4 架空线路适用于路由图续表序号名称图例说明5 管道线路管道数量、应用的管孔位置、截面尺寸或其他特征〔如管孔排列形式〕可标注在管道线路的上方；虚斜线可作为人〔手〕孔的简易画法；适用于路由图6线路中的充气或注油堵头7具有旁路的充气或注油堵头的线路8沿建筑物敷设通信线路适用于路由图9 接图线表A-8 线路设施与分线设备序号名称图例说明1防电缆光缆蠕动装置类似于水底光电缆的丝网或网套锚固2 线路集中器3 埋式光缆电缆铺砖、铺水泥盖板保护可加文字标注明铺砖为横铺、竖铺及铺设长度或注明铺水泥盖板及铺设长度4埋式光缆电缆穿管保护可加文字标注表示管材规格及数量5埋式光缆电缆上方敷设排流线6埋式电缆旁边敷设防雷消弧线7 光缆电缆预留8光缆电缆蛇形敷设9 电缆充气点10 直埋线路标石直埋线路标石的一般符号；加注V表示气门标石；加注M表示监测标石11 光缆电缆盘留12 电缆气闭套管续表序号名称图例说明13 电缆直通套管14 电缆分支套管15电缆接合型接头套管16引出电缆监测线的套管17含有气压报警信号的电缆套管18 压力传感器19电位针式压力传感器2021容针式压力传感器21 水线房22 水线标志牌单杆及双杆水线标牌23 通信线路巡房24 光电缆交接间25 架空交接箱加GL表示光缆架空交接箱26 落地交接箱加GL表示光缆落地交接箱27 壁龛交接箱加GL表示光缆壁龛交接箱28 分线盒分线盒一般符号注：可加注N BC Dd式中N——编号；B——容量；C——线序；d——现有用户数；D——设计用户数29 室内分线盒续表序号名称图例说明30 室外分线盒31 分线箱分线箱的一般符号加注同3~2832 壁龛分线箱壁龛分线箱的一般符号加注同3~28表A-9 通信杆路序号名称图例说明1 电杆的一般符号可以用文字符号A BC标注式中A——杆路或所属部门；B——杆长；C——杆号2 单接杆3 品接杆4 H形杆5 L形杆6 A形杆7 三角杆8 四角杆9 带撑杆的电杆电杆续表序号名称图例说明11 引上杆小黑点表示电缆或光缆12通信电杆上装设避雷线13 通信电杆上装设带有火花间隙的避雷线14通信电杆上装设放电器在A处注明放电器型号15 电杆保护用围桩河中打桩杆16 分水桩17 单方拉线拉线的一般符号18 双方拉线19 四方拉线2021V形拉线的电杆电杆22 横木或卡盘表A-10 通信管道序号名称图例说明1 直通型人孔人孔的一般符号续表序号名称图例说明2 手孔手孔的一般符号3 局前人孔4 斜通型人孔5 三通型人孔6 四通型人孔7 埋式手孔表A-11 地形图常用符号序号名称图例说明1 房屋2 窑洞3 油井4 油库5 矿井6 建筑物下通道7 体育场8 过街天桥9 过街地道续表序号名称图例说明10 一般铁路11 电气化铁路12 一般公路13 大车路、机耕路14 乡村小路15 高架路16 涵洞17 铁路桥18 公路桥19 人行桥2021 年河21 时令河22 常年湖23 时令湖24 池塘25 水井26 稻田27 旱地续表序号名称图例说明28 菜地29 果园果园及经济林一般符号；可在其中加注文字，以表示果园的类型，如苹果园、梨园等30 林地31 灌木林32 天然草地33 人工草地34 国界35省、自治区、直辖市界36地区、自治州、盟、地级市界37 围墙38 栅栏、栏杆表A-12 移动通信及无线传输序号名称图例说明12 基站可在图形内加注文字符号表示不同技术，例如：BTS：GSM或CDMA基站；NodeB：WCDMA或TD—SCDMA基站3 全向天线可在图形内加注文字符号表示不同类型，例如：T：发信天线；R：接收天线；T/R：收发共用天线续表序号名称图例说明4 板状定向天线可在图形内加注文字符号表示不同类型，例如：T：发信天线；R：接收天线；T/R：收发共用天线5 八木天线6 吸顶天线7 抛物面天线8 馈线9 泄漏电缆10 二功分器11 三功分器12 耦合器13 干线放大器14 传输电路如需要表示业务种类，可在虚线上方加注如下字符：V：电视通道；T：数据通道；S：语音通道波导及同轴电缆15一般符号续表序号名称图例说明16 矩形波导17 圆形波导18 椭圆形波导19 同轴波导2021 形软波导。
