应力腐蚀

应力腐蚀概述应力腐蚀是一种材料在同时受到应力和特定腐蚀介质作用下发生的破坏现象。

它被广泛应用于金属材料的工程设计和失效分析。

应力腐蚀的研究对于提高材料的耐蚀性能以及确保工程结构的安全是至关重要的。

本文将对应力腐蚀的定义、机理、预防措施以及相关领域的应用进行概述。

一、应力腐蚀的定义应力腐蚀是指金属材料在受到应力和特定腐蚀介质作用下产生的破坏。

这种破坏的特点是剧烈，严重影响材料的使用寿命和安全性。

应力腐蚀与单独的应力或腐蚀介质作用下的腐蚀具有明显的区别，需要同时满足应力和特定腐蚀介质的作用才会发生。

二、应力腐蚀的机理应力腐蚀的机理非常复杂，一般包括三个要素：金属材料、应力和腐蚀介质。

在应力腐蚀环境中，金属表面的被动膜被破坏，导致金属原子与腐蚀介质发生直接作用。

这种作用会引起金属表面的溶解，形成裂纹或表面腐蚀。

同时，应力会加剧腐蚀过程，并促使裂纹的扩展和破坏。

三、应力腐蚀的预防措施为了减少应力腐蚀的发生，可以采取一系列的预防措施。

首先，选择适合的材料是非常重要的。

某些材料对特定腐蚀介质表现出更好的抗腐蚀性能，因此在设计和使用过程中应选择这些材料。

其次，通过适当的设计和加工可以减少应力的集中和作用时间，从而降低应力腐蚀的风险。

此外，应在设计和施工中注意腐蚀控制和材料保护，定期检测和维护工程结构的完整性。

四、应力腐蚀在相关领域的应用应力腐蚀广泛应用于金属材料的工程设计和失效分析。

在航空航天领域，应力腐蚀是导致飞机、火箭和导弹等航天器件失效的主要原因之一。

在核能领域，应力腐蚀研究对于保证核反应堆的安全运行至关重要。

此外，应力腐蚀还在化工、石油、冶金等工业领域具有重要意义，对于设备的正常运行和人们的生命财产安全具有重要的保障作用。

结论应力腐蚀是金属材料在应力和特定腐蚀介质作用下发生的破坏现象。

它需要同时满足应力和腐蚀介质的作用才会发生，具有剧烈的破坏性。

为了减少应力腐蚀的发生，可以采取材料选择、设计和加工、腐蚀控制等预防措施。

1．应力腐蚀的机理：阳极溶解和氢致开裂机理阳极溶解机理应力腐蚀断裂必须首先发生选择性腐蚀，而金属的腐蚀又受图4所示的阳极极化曲线的影响。

以不锈钢为例，增加介质中Cl-含量，降低介质中O2含量及pH值，都会使图4a中阳极极化曲线从左向右移动，这四根曲线分别对应于蚀坑或裂纹区(图4b)的不同位置。

应力的主要作用在于使金属发生滑移或使裂纹扩展，这两种力学效应都可破坏钝化膜，从而使阳极过程得以恢复，促进局部腐蚀。

钝化膜破坏以后，可以再钝化。

若再钝化速度低于钝化膜破坏速度，则应力与腐蚀协同作用，便发生应力腐蚀断裂。

氢致开裂机理或称氢脆机理，是应力腐蚀断裂的第二种机理。

这种机理承认SCC必须首先有腐蚀，但是，纯粹的电化学溶解，在很多情况下,既不易说明SCC速度，也难于解释SCC的脆性断口形貌。

氢脆机理认为,蚀坑或裂纹内形成闭塞电池，局部平衡使裂纹根部或蚀坑底部具备低的pH值，这是满足阴极反应放氢的必要条件。

这种氢进入金属所引起的氢脆,是SCC的主要原因。

这种机理取决于氢能否进入金属以及金属是否有高度的氢脆敏感性。

高强度钢在水溶液中的SCC以及钛合金在海水中的SCC是氢脆引起的。

2．应力腐蚀开裂的断口形貌：穿晶断口开裂图3．氢鼓泡产生机理，文字图通过实验和理论分析研究了氢鼓泡形核、长大和开裂的过程. 在充氢试样中发现直径小于100 nm未开裂的孔洞, 它们是正在长大的氢鼓泡, 也发现已开裂的鼓泡以及裂纹多次扩展导致破裂的鼓泡.分析表明, 氢和空位复合能降低空位形成能, 从而使空位浓度大幅度升高, 这些带氢的过饱和空位很容易聚集成空位团.H在空位团形成的空腔中复合成H2就使空位团稳定, 成为氢鼓泡核.随着H 和过饱和空位的不断进入, 鼓泡核不断长大, 内部氢压也不断升高.当氢压产生的应力等于被氢降低了的原子键合力时, 原子键断开, 裂纹从鼓泡壁上形核.图5 氢鼓泡形核、长大示意图(a) 空位V和原子氢H聚集成为空位-原子氢集团; (b) 原子氢在空位团中复合成分子氢H2, 使其稳定, 鼓泡核形成; (c) 空位和氢不断进入鼓泡核使其长大; (d) 当鼓泡核内氢压产生的应力等于原子键合力时, 在鼓泡壁形成裂纹首先, 氢(H)进入金属和空位(V)复合, 使空位形成能大大降低, 从而大幅度升高空位浓度, 这些过饱和空位容易聚集成空位团. 当4个或以上的空位或空位-氢复合体(V-H)聚集成空位四面体或空位团时, 内部形成空腔, 如图5(a). 空位所带的氢在空腔中就会复合成H2, 形成氢压. 由于室温时H2不能分解成H, 故含H2的空位团在室温是稳定的, 它就是鼓泡核, 如图5(b). 随着H和空位不断进入鼓泡核, 就导致鼓泡在充氢过程中不断长大, 同时氢压不断升高, 如图5(c). 当鼓泡中的氢压在内壁上产生的应力等于被氢降低了的原子键合力时, 原子键断裂, 裂纹沿鼓泡壁形核, 如图5(d). 随着氢的不断进入, 裂纹扩展, 直至鼓泡破裂4．氢进入金属材料的途径P1295．氢致脆断类型：可逆和不可逆，第一类和第二类6．第一类氢脆里的三种形式：氢腐蚀，氢鼓泡、白点，氢化物型氢脆7．第二类氢脆两种形式：应力诱发氢化物型氢脆，可逆氢脆8．氢脆的特征：氢蚀，白点宏观断口形貌9．氢的延迟断裂，氢致开裂过程10．氢致脆断的断口形貌特征P13111．减少氢脆倾向的途径：降低内氢的措施，降低环境氢的活性12．氢脆的特点(1)实验室中识别氢脆与应力腐蚀的一种办法是，当施加一小的阳极电流，如使开裂加速,则为应力腐蚀,而当施加一小阴极电流,使开裂加速者则为氢脆。

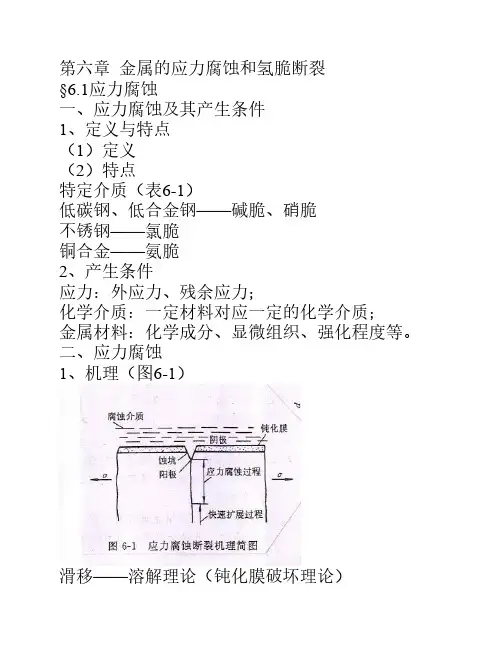

第六章金属的应力腐蚀和氢脆断裂§6.1应力腐蚀一、应力腐蚀及其产生条件1、定义与特点（1）定义（2）特点特定介质（表6-1）低碳钢、低合金钢——碱脆、硝脆不锈钢——氯脆铜合金——氨脆2、产生条件应力：外应力、残余应力；化学介质：一定材料对应一定的化学介质；金属材料：化学成分、显微组织、强化程度等。

二、应力腐蚀1、机理（图6-1）滑移——溶解理论（钝化膜破坏理论）a）应力作用下，滑移台阶露头且钝化膜破裂（在表面或裂纹面）；b）电化学腐蚀（有钝化膜的金属为阴极，新鲜金属为阳极）；c）应力集中，使阳极电极电位降低，加大腐蚀；d）若应力集中始终存在，则微电池反应不断进行，钝化膜不能恢复。

则裂纹逐步向纵深扩展。

（该理论只能很好地解释沿晶断裂的应力腐蚀）2、断口特征宏观：有亚稳扩展区，最后瞬断区（与疲劳裂纹相似）；断口呈黑色或灰色。

微观：显微裂纹呈枯树枝状；腐蚀坑；沿晶断裂和穿晶断裂。

（见图6-2，和p2）三、力学性能指标1、临界应力场强度因子K ISCC恒定载荷，特定介质，测K I~t f曲线。

将不发生应力腐蚀断裂的最大应力场强度因子，称为应力腐蚀临界应力场强度因子。

2、裂纹扩展速度da/dtK I>K ISCC，裂纹扩展，速率da/dtDa/dt~ K I|曲线上的三个阶段（初始、稳定、失稳）由（图6-7，P152）可以估算机件的剩余寿命。

四、防止应力腐蚀的措施1、合理选材；2、减少拉应力；3、改善化学介质；4、采用电化学保护，使金属远离电化学腐蚀区域。

§6-2 氢脆由于氢和应力的共同作用，而导致金属材料产生脆性断裂的现象，称为氢脆断裂（简称氢脆）一、氢在金属中存在的形式内含的（冶炼和加工中带入的氢）；外来的（工作中，吸H）。

间隙原子状，固溶在金属中；分子状，气泡中；化学物（氢化物）。

二、氢脆类型及其特征1、氢蚀（或称气蚀）高压气泡（对H，CH4）宏观断口：呈氧化色，颗粒状（沿晶）；微观断口：晶界明显加宽，沿晶断裂。

金属/设备的应力腐蚀及预防措施一、应力腐蚀的机理和特点1．应力腐蚀----金属/设备在拉应力和腐蚀介质同时作用下产生脆性破裂，叫应力腐蚀破裂。

2．应力腐蚀破裂的裂缝形态----主要有二种：a.沿晶界发展，称晶间破裂。

b.裂缝穿过晶粒，称穿晶破裂。

也有混合型，主逢为晶间型，支缝或尖端为穿晶型。

3．应力腐蚀的特征----a.必须存在拉应力（外加载核、热应力、冷/热加工或焊接后的残余应力等），若存在压应力则可抑制这种腐蚀。

b.发生应力腐蚀开裂(SCC)必须同时满足材料、环境、应力三者的特定条件。

也就是说一般只发生在一定的体系，如奥氏体不锈钢/CI-体系，碳钢/NO-3体系，铜合金/NH+4体系等。

根据介质主要成分为氯化物、氢氧化物、硝酸盐、氨、含氧水及硫化物等，而分别称为氯裂（氯脆）、碱裂（碱脆）、硝裂（硝脆）、氨裂（氨脆）、氧裂（氧脆），还有硫化物应力开裂等。

c. 应力腐蚀开裂与单纯由机械应力造成的开裂不同，它在极低的负荷应力下也能产生开裂。

d. 应力腐蚀开裂与单纯由腐蚀引起的开裂也不同，腐蚀性极弱的介质也能引起应力腐蚀开裂。

其全面腐蚀常常很轻，而且没有变形预兆，即发生突然断裂，应力腐蚀是工业生产中危害性最大的一种恶性腐蚀类型。

4．应力腐蚀的机理----应力腐蚀的机理很复杂，按照左景伊提出的理论，破裂的发生和发展可区分为三个阶段：a.金属表面生成钝化膜或保护膜。

b. 钝化膜或保护膜局部破裂，产生孔蚀或裂缝源。

c.裂缝内发生加速腐蚀，在拉应力作用下，以垂直于应力的方向深入金属内部。

裂缝多半有分枝，裂缝端部尖锐，端部的扩张速度很快，断口具有脆性断裂的特征。

二、应力腐蚀试验方法根据应力的加载方法不同，应力腐蚀试验方法主要可分为以下四类：恒变形法----给予试样一定的变形，对其在试验环境中的开裂敏感性进行评定恒载荷法(SSCC)----方法有拉伸试验、弯梁试验、C形环试验、双悬臂梁试验，常用拉伸试验，即把单轴拉伸型的试样进行H2S水溶液应力腐蚀试验，试验介质为%HAc+5%NaCl+饱和H2S水溶液，试验在恒负荷拉伸应力腐蚀试验机上进行。

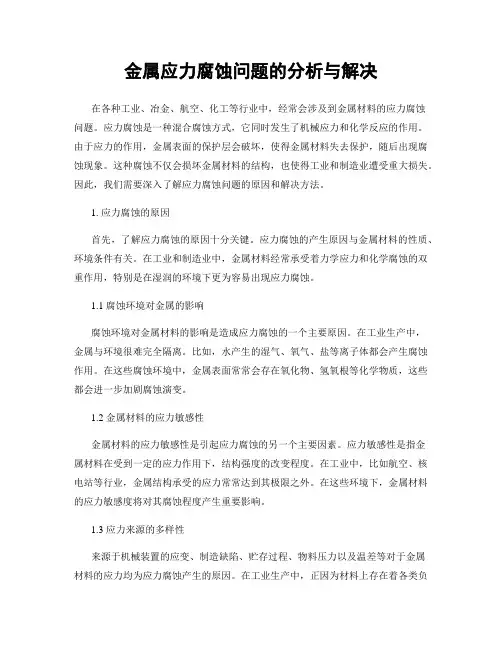

金属应力腐蚀问题的分析与解决在各种工业、冶金、航空、化工等行业中，经常会涉及到金属材料的应力腐蚀问题。

应力腐蚀是一种混合腐蚀方式，它同时发生了机械应力和化学反应的作用。

由于应力的作用，金属表面的保护层会破坏，使得金属材料失去保护，随后出现腐蚀现象。

这种腐蚀不仅会损坏金属材料的结构，也使得工业和制造业遭受重大损失。

因此，我们需要深入了解应力腐蚀问题的原因和解决方法。

1. 应力腐蚀的原因首先，了解应力腐蚀的原因十分关键。

应力腐蚀的产生原因与金属材料的性质、环境条件有关。

在工业和制造业中，金属材料经常承受着力学应力和化学腐蚀的双重作用，特别是在湿润的环境下更为容易出现应力腐蚀。

1.1 腐蚀环境对金属的影响腐蚀环境对金属材料的影响是造成应力腐蚀的一个主要原因。

在工业生产中，金属与环境很难完全隔离。

比如，水产生的湿气、氧气、盐等离子体都会产生腐蚀作用。

在这些腐蚀环境中，金属表面常常会存在氧化物、氢氧根等化学物质，这些都会进一步加剧腐蚀演变。

1.2 金属材料的应力敏感性金属材料的应力敏感性是引起应力腐蚀的另一个主要因素。

应力敏感性是指金属材料在受到一定的应力作用下，结构强度的改变程度。

在工业中，比如航空、核电站等行业，金属结构承受的应力常常达到其极限之外。

在这些环境下，金属材料的应力敏感度将对其腐蚀程度产生重要影响。

1.3 应力来源的多样性来源于机械装置的应变、制造缺陷、贮存过程、物料压力以及温差等对于金属材料的应力均为应力腐蚀产生的原因。

在工业生产中，正因为材料上存在着各类负荷，金属材料的强度常常需要具备一定的弹性。

这会使得金属材料在承受应力时出现塑性变形和纤维方向发生改变，从而导致应力场的分布不均匀。

2.解决应力腐蚀的方法了解应力腐蚀的产生原因之后，我们还需要探讨如何解决这个问题。

在工业制造和生产当中，应力腐蚀的出现会给我们的工作带来很多不便。

因此，我们需要有针对性地解决应力腐蚀问题。

2.1 合理的材料选择在制造中合理的材料选择是对应力腐蚀的有效解决方法之一。

不锈钢应力腐蚀的影响因素不锈钢是一种耐腐蚀的金属材料，但在特定条件下，它仍然可能发生应力腐蚀。

应力腐蚀是指在存在应力的情况下，金属材料在特定环境中发生腐蚀的现象。

以下是关于不锈钢应力腐蚀影响因素的详细解释。

1. 环境因素：- 氯离子：氯离子是导致不锈钢应力腐蚀的主要因素之一。

在含有氯离子的环境中，不锈钢容易发生晶间腐蚀。

氯离子的浓度越高，应力腐蚀的风险就越大。

- 酸性环境：酸性环境也容易引起不锈钢应力腐蚀。

酸性溶液可以破坏不锈钢表面的保护膜，使其更容易受到腐蚀。

- 温度：高温环境下的不锈钢更容易发生应力腐蚀。

高温会加速腐蚀反应的速率，增加不锈钢的腐蚀风险。

2. 材料因素：- 合金成分：不同成分的不锈钢具有不同的耐腐蚀性能。

一般来说，镍含量越高的不锈钢具有更好的耐腐蚀性能。

- 冷处理：冷处理可以增加不锈钢的强度，但也会增加应力腐蚀的风险。

冷处理后的不锈钢容易在应力作用下发生晶间腐蚀。

3. 应力因素：- 拉应力：拉应力是引起不锈钢应力腐蚀的主要应力形式。

拉应力会导致不锈钢晶粒的晶间腐蚀，从而降低材料的强度和耐腐蚀性能。

- 残余应力：残余应力是由于制造过程中的热处理、焊接或冷加工等引起的。

残余应力会削弱不锈钢的耐腐蚀性能，增加应力腐蚀的风险。

为了减少不锈钢的应力腐蚀风险，可以采取以下措施：- 控制环境条件，尽量避免不锈钢暴露在含有氯离子或酸性溶液的环境中。

- 选择合适的不锈钢材料，特别是具有高镍含量的不锈钢。

- 避免过度冷处理，以减少应力腐蚀的风险。

- 控制应力，尽量避免不锈钢受到拉应力或残余应力的影响。

总之，不锈钢应力腐蚀受到环境、材料和应力等多个因素的影响。

了解这些影响因素并采取相应的措施可以有效降低不锈钢应力腐蚀的风险。

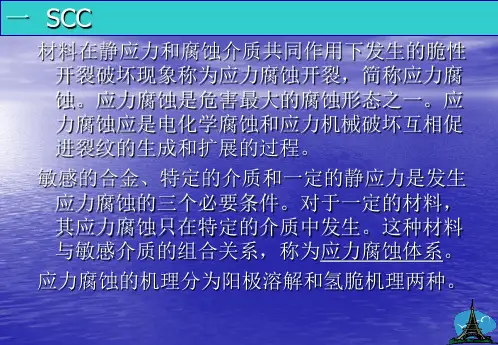

应力腐蚀（一）应力腐蚀现象金属在拉应力和特定的化学介质共同作用下，经过一段时间后所产生的低应力脆断现象，称为应力腐蚀断裂。

应力腐蚀断裂并不是金属在应力作用下的机械性破坏与在化学介质作用下的腐蚀性破坏的迭加所造成的，而是在应力和化学介质的联合作用下，按持有机理产生的断裂。

其断裂抗力比单个因素分别作用后再迭加起来的要低很多。

由拉伸应力和腐蚀介质联合作用而引起的低应力脆性断裂称为应力腐蚀（常用英文的三个字头SCC表示）。

不论是韧性材料还是脆性材料都可能产生应力腐蚀断裂。

应力腐蚀断裂一般都是在特定的条件下产生的：1．只有在拉伸应力作用下才能引起应力腐蚀开裂(近来有研究说压应力下也可能产生)。

这种拉应力可以是外加载荷造成的应力；也可以是各种残余应力，如焊接残余应力，热处理残余应力和装配应力等。

一般情况下，产生应力腐蚀时的拉应力都很低，如果没有腐蚀介质的联合作用，机件可以在该应力下长期工作而不产生断裂。

2．产生应力腐蚀的环境总是存在特定腐蚀介质，这种腐蚀介质一般都很弱，如果没有拉应力的同时作用，材料在这种介质中腐蚀速度很慢。

产生应力腐蚀的介质一般都是特定的，也就是说，每种材料只对某些介质敏感，而这种介质对其它材料可能没有明显作用，如黄铜在氨气氛中，不锈钢在具有氯离子的腐蚀介质中容易发生应力腐蚀，但反应过来不锈钢对氨气，黄铜对氯离子就不敏感。

3．一般只有合金才产生应力腐蚀,纯金属不会产生这种现象.合金也只有在拉伸应力与特定腐蚀介质联合作用下才会产生应力腐蚀断裂。

常见合金的应力腐蚀介质：碳钢：荷性钠溶液，氯溶液，硝酸盐水溶液，H2S水溶液，海水，海洋大气与工业大气奥氏体不锈钢：氯化物水溶液，海水，海洋大气，高温水，潮湿空气（湿度90%），热NaCl，H2S水溶液，严重污染的工业大气（所以不锈钢水压试验时氯离子的含量有很严格的要求）。

马氏体不锈钢：氯化的，海水，工业大气，酸性硫化物航空用高强度钢：海洋大气，氯化物，硫酸，硝酸，磷酸铜合金：水蒸汽，湿H2S，氨溶液铝合金：湿空气，NaCl水溶液，海水，工业大气，海洋大气（二）应力腐蚀断口特征与疲劳相似，应力腐蚀断裂也是通过裂纹形成和扩展这两个过程来进行的，一般认为裂纹形成约占全部时间的90%左右，而裂纹扩展仅占10%左右。

铝合金的应力腐蚀

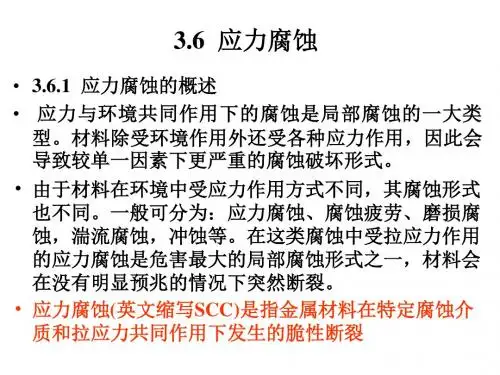

应力腐蚀是指在特定应力环境下，金属材料遭受腐蚀的现象。

对
于铝合金来说，也存在应力腐蚀的问题。

铝合金在一些特定条件下，如高温、高氯离子浓度、应力等环境
下容易发生应力腐蚀。

应力腐蚀会导致铝合金的力学性能下降，甚至
引发严重的破坏。

应力腐蚀对铝合金的影响是由于一些特定条件下，铝合金表面的
保护层受到破坏，使得金属表面裸露出来。

在高应力作用下，金属结
构上的缺陷、裂纹等容易与外界介质相互作用，加速金属腐蚀的进程。

为了避免铝合金遭受应力腐蚀，可以通过以下措施进行防护：
1. 避免高应力环境：避免在高应力环境下使用铝合金材料，如尽量避
免应用于高温、高氯离子浓度的场合。

2. 表面处理：通过表面处理方法，如阳极氧化、镀层等，形成一层保
护层，减弱金属表面遭受腐蚀的可能性。

3. 合理设计：在设计上合理避免应力集中，减少铝合金的应力水平，
从而降低应力腐蚀的风险。

4. 控制环境条件：控制环境中的温度、氧气、湿度等因素，尽量减少
对铝合金的腐蚀影响。

总之，铝合金在特定条件下容易出现应力腐蚀问题，因此在使用
时需要采取相应的防护措施来减少应力腐蚀的风险。

应力腐蚀和晶间腐蚀的区别在不锈钢的问题上经常提到应力腐蚀和晶间腐蚀，他们的腐蚀到底有什么不同呢？如何区分呢？1、晶间腐蚀晶粒间界是结晶方向不同的晶粒间紊乱错合的界域，因而，它们是金属中各溶质元素偏析或金属化合物沉淀析出的有利区域。

在某些腐蚀介质中，晶粒间可能先行被腐蚀。

这种沿着材料晶粒间界先行发生腐蚀，使晶粒之间丧失结合力的局部破坏现象，称为晶间腐蚀。

特点是金属的外形尺寸几乎不变，大多数仍保持金属光泽，但金属的强度和延性下降，冷弯后表面出现裂缝，失去金属声，作断面金相检查时，可发现晶界或毗邻区域发生局部腐蚀，甚至晶粒脱落，腐蚀沿晶界发展推进较为均匀。

2、应力腐蚀金属材料在应力（拉应力）和腐蚀介质的联合作用下，经过一定时间后出现低于材料强度极限的脆性开裂现象，致使金属材料失效，这种现象称为应力腐蚀开裂。

特点是出现腐蚀裂缝甚至断裂，裂缝的起源点往往在点腐蚀小孔或腐蚀小坑的底部；裂缝扩展有沿晶间、穿晶粒和混合型三种，主裂缝通常垂直于应力方向，多半有分枝；裂缝端部尖锐，裂缝内壁及金属外表面的腐蚀程度通常很轻微，裂缝端部的扩张速度很快，断口具有脆性断裂的特征。

首先，试验方法不同，晶间腐蚀试验采用硫酸和硫酸铜，加热温度650℃左右；应力腐蚀试验采用沸腾氯化镁，加热到1025℃。

其次，试验目的不同，晶间腐蚀试验是考核沿晶界的局部腐蚀情况；应力腐蚀试验是考核表面裂纹所显示的应力承受水平。

其相同之处是，都是针对不锈钢的检验，都是当对检验结构有疑问时，采用金相检验予以确认。

晶间腐蚀：金属晶界区域的溶解速度远大于晶粒本体的溶解速度时，就会产生晶间腐蚀，产生原因主要是金属晶界区的物质同晶粒本体的电化学性质有差异（外在要具有适当的介质在该介质条件下足以显示出晶界物质同晶粒本体之间的电化学性质差异，而这种差异引起不等速溶解）。

当固溶处理后的奥氏体不锈在500~850温度范围内加热时过饱和的碳就要全部或部分地从奥氏体中析出，形成铬地碳化物，分布在晶界上，析出的碳化铬的含铬量比奥氏体基体的含铬量高得多，含铬量这样高的碳化晶界析出必然使碳化物附近的晶界区贫铬，形成贫铬区，贫铬区的电解密度比晶粒本体溶解电解密度大很多，从而使贫铬区优先溶解，产生晶间腐蚀。

氯化物会导致点蚀和应力腐原理氯化物在工程材料中的应用广泛，但同时也存在一些潜在风险，其中包括点蚀和应力腐蚀。

本文将以氯化物导致点蚀和应力腐蚀为主题，从原理、影响因素、预防措施等方面进行详细讨论。

一、点蚀的原理点蚀是指金属表面局部区域产生的小孔洞或凹坑。

氯化物是导致点蚀的主要因素之一。

其作用机理主要包括两个方面：一是氯化物的存在导致金属表面的局部腐蚀，形成小孔洞；二是氯化物通过极化效应，降低了金属的极化能力，使得金属更易腐蚀。

二、应力腐蚀的原理应力腐蚀是指金属在受到外界应力作用下，在特定介质中发生的腐蚀现象。

氯化物也是导致应力腐蚀的重要因素之一。

其作用机理主要包括三个方面：一是氯化物在介质中能够增加金属的应力集中程度，使得金属表面出现微小的应力集中区域；二是氯化物作为电解质，加速了金属的电化学反应速度，使得腐蚀更为迅速；三是氯化物可以影响金属的裂纹扩展行为，导致金属在应力作用下更易发生断裂。

三、影响因素氯化物导致点蚀和应力腐蚀的影响因素主要包括：氯化物浓度、温度、氯化物类型、金属材料和应力状态等。

1.氯化物浓度：氯化物的浓度越高，对金属的腐蚀作用越大。

2.温度：温度越高，金属和氯化物之间的反应速率越快，导致腐蚀加剧。

3.氯化物类型：不同类型的氯化物对金属的腐蚀效果有所不同，如氯化铵和氯化钙的腐蚀作用较大。

4.金属材料：不同金属对氯化物的腐蚀抵抗能力不同，某些金属对氯化物的腐蚀更为敏感。

5.应力状态：应力作用下，金属的腐蚀形式和速率有所变化，更易发生应力腐蚀。

四、预防措施为了避免氯化物导致的点蚀和应力腐蚀，工程实践中可以采取以下预防措施：1.选择适当的材料：选择抗氯化物腐蚀性能较好的金属材料，如不锈钢、高合金钢等。

2.提高金属表面的耐氯化物能力：通过表面处理技术，如防腐涂层、阳极处理等，提高金属表面对氯化物的耐蚀性能。

3.合理设计和施工：在工程设计和施工过程中，考虑到氯化物的影响，采取合理的措施，如增加材料厚度、减少应力集中等。

应力腐蚀&晶晶间腐蚀应力腐蚀开裂（SCC ）：是指承受应力的合金在腐蚀性环境中由于烈纹的扩展而互生失效的一种通用术语。

应力腐蚀开裂具有脆性断口形貌，但它也可能发生于韧性高的材料中。

发生应力腐蚀开裂的必要条件是要有拉应力（不论是残余应力还是外加应力，或者两者兼而有之）和特定的腐蚀介质存在。

型纹的形成和扩展大致与拉应力方向垂直。

这个导致应力腐蚀开裂的应力值，要比没有腐蚀介质存在时材料断裂所需要的应力值小得多。

在微观上，穿过晶粒的裂纹称为穿晶裂纹，而沿晶界扩图的裂纹称为沿晶裂纹，当应力腐蚀开裂扩展至其一深度时（此处，承受载荷的材料断面上的应力达到它在空气中的断裂应力），则材料就按正常的裂纹（在韧性材料中，通常是通过显微缺陷的聚合）而断开。

因此，由于应力腐蚀开裂而失效的零件的断面，将包含有应力腐蚀开裂的特征区域以及与已微缺陷的聚合相联系的“韧窝”区域。

碳钢和低合金钢焊制的压力容器最常见的应力腐蚀环境包括：湿H2S 环境，液氨环境以及NaOH 溶液。

而奥氏体不锈钢压力容器最常见的应力腐蚀是氯离子引起的。

可产生应力腐蚀破坏的金属材料与环境的组合主要有以下几种： 1. 碳钢和低合金钢：介质为碱液、硝酸盐溶液、无水液氨、湿硫化氢、醋酸等；2. 奥氏体不锈钢：氯离子、氯化物+蒸汽、湿硫化氢、碱液等；3. 含钼奥氏体不锈钢：碱液、氯化物水溶液、硫酸+硫酸铜的水溶液等；4. 黄铜：氨气及溶液、氯化铁、湿二氧化硫等；5. 钛：含盐酸的甲醇或乙醇、熔融氯化钠等；6. 铝：湿硫化氢、海水等减弱应力腐蚀的有效方法就是对设备进行消除应力热处理。

消除应力热处理属于焊接工件被加热到500-650度而后再缓慢冷却的过程。

应力的降低起因于高温下的蠕变，在碳钢中从450度开始出现；在含钼的钢中，从550度开始出现。

温度越高，应力越易于消除。

但是一旦超过钢材的原始回火温度，钢的强度便要降低。

所以消除应力的热处理一定要掌握好温度和时间两个要素，缺一不可。

铝合金的应力腐蚀1. 引言铝合金是一种广泛应用于航空、汽车、建筑和电子等领域的重要材料。

然而，铝合金在一些特殊环境中容易发生应力腐蚀，这对其使用寿命和性能造成了一定的影响。

本文将重点讨论铝合金的应力腐蚀问题，并深入研究其机理和影响因素。

2. 应力腐蚀的概念及机理2.1 应力腐蚀的定义应力腐蚀是指在特定环境中，当材料受到一定应力作用时，与该环境发生相互作用而导致材料发生损伤的现象。

与其他形式的损伤相比，应力腐蚀具有快速、不可逆转等特点。

2.2 应力腐蚀机理在铝合金中发生应力腐蚀时，通常涉及到三个主要因素：环境、应力和材料本身。

首先，特定环境中存在某种有害物质或电化学条件对铝合金产生损害。

其次，在受到外部或内部应力作用下，铝合金表面的保护膜可能会破裂或变薄，从而暴露出更多的金属表面。

最后，金属表面的暴露会导致更多的腐蚀反应发生，从而进一步加速应力腐蚀过程。

3. 铝合金应力腐蚀的影响因素3.1 环境因素环境因素是导致铝合金应力腐蚀的重要原因之一。

常见的环境因素包括温度、湿度、氧气浓度、pH值等。

高温、高湿度和高氧气浓度会加速铝合金表面发生氧化反应，进而促进应力腐蚀过程。

3.2 应力因素外部或内部施加在铝合金上的应力是引发应力腐蚀的另一个重要因素。

外部施加在材料上的静态或动态载荷会导致材料内部产生一定程度的塑性变形和残余应力，从而削弱了材料表面保护层并促进了局部化学反应。

3.3 材料本身铝合金本身在组织结构和成分上存在差异，这也会对应力腐蚀的发生产生影响。

晶界、金属间化合物、晶粒尺寸等因素都可能引发应力腐蚀的发生。

4. 铝合金应力腐蚀的预防和控制措施4.1 选择合适的材料在特定环境中，选择适合的铝合金材料是预防和控制应力腐蚀的关键。

不同铝合金材料对不同环境条件具有不同的耐腐蚀性能，因此需要根据具体使用条件选择相应材料。

4.2 表面处理技术通过表面处理技术可以增强铝合金表面的耐腐蚀性能。

常用的表面处理方法包括阳极氧化、化学镀等，这些方法可以形成一层致密且具有良好耐化学性能和机械强度的保护层。

材料的应力腐蚀标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]材料应力腐蚀材料在应力和腐蚀环境的共同作用下引起的破坏叫应力腐蚀。

这里需强调的是应力和腐蚀的共同作用。

材料应力腐蚀具有很鲜明的特点，应力腐蚀破坏特征，可以帮助我们识别破坏事故是否属于应力腐蚀，但一定要综合考虑，不能只根据某一点特征，便简单地下结论。

影响应力腐蚀的因素主要包括环境因素、力学因素和因素。

原理应力腐蚀是指在拉应力作用下，金属在腐蚀介质中引起的破坏。

这种腐蚀一般均穿过晶粒，即所谓穿晶腐蚀。

应力腐蚀由残余或外加应力导致的应变和腐蚀联合作用产生的材料破坏过程。

应力腐蚀导致材料的断裂称为应力腐蚀断裂。

应力腐蚀一般认为有阳极溶解和氢致开裂两种。

常见应力腐蚀的机理是:零件或构件在应力和腐蚀介质作用下，表面的氧化膜被腐蚀而受到破坏,破坏的表面和未破坏的表面分别形成阳极和阴极,阳极处的金属成为离子而被溶解，产生电流流向阴极。

由于阳极面积比阴极的小得多，阳极的电流密度很大，进一步腐蚀已破坏的表面。

加上拉应力的作用，破坏处逐渐形成裂纹，裂纹随时间逐渐扩展直到断裂。

这种裂纹不仅可以沿着金属晶粒边界发展，而且还能穿过晶粒发展。

影响应力腐蚀过程试验研究表明:当金属加上阳极电流时可以加剧应力腐蚀，而加上阴极电流时则能停止应力腐蚀。

一般认为压应力对应力腐蚀的影响不大。

一般存在拉应力，但实验发现压应力有时也会产生应力腐蚀。

对于扩展速率，应力腐蚀存在临界KISCC，即临界应力强度因子要大于KISCC，裂纹才会扩展。

一般应力腐蚀都属于脆性断裂。

应力腐蚀的裂纹扩展速率一般为10- 6~10-3 mm/min，而且存在孕育期，扩展区和瞬断区三部分。

容易发生应力腐蚀的设备发生这种腐蚀的主要设备有热交换器、冷却器、蒸汽发生器、送风机、干燥机和锅炉特点(1)造成应力腐蚀破坏的是静应力，远低于材料的屈服强度，而且一般是拉伸应力(近年来，也发现在不锈钢中可以有压应力引起)。
