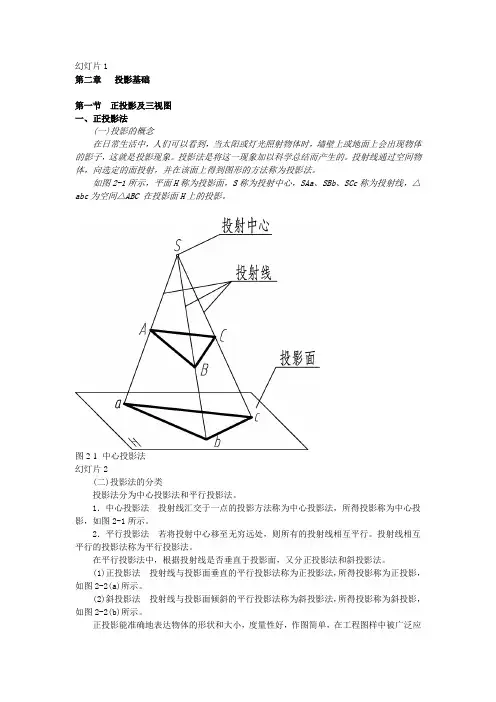

幻灯片1第二章投影基础第一节正投影及三视图一、正投影法(一)投影的概念在日常生活中，人们可以看到，当太阳或灯光照射物体时，墙壁上或地面上会出现物体的影子，这就是投影现象。
投影法是将这一现象加以科学总结而产生的。
投射线通过空间物体，向选定的面投射，并在该面上得到图形的方法称为投影法。
如图2-1所示，平面H称为投影面，S称为投射中心，SAa、SBb、SCc称为投射线，△abc为空间△ABC 在投影面H上的投影。
图2-1 中心投影法幻灯片2(二)投影法的分类投影法分为中心投影法和平行投影法。
1．中心投影法投射线汇交于一点的投影方法称为中心投影法，所得投影称为中心投影，如图2-1所示。
2．平行投影法若将投射中心移至无穷远处，则所有的投射线相互平行。
投射线相互平行的投影法称为平行投影法。
在平行投影法中，根据投射线是否垂直于投影面，又分正投影法和斜投影法。
(1)正投影法投射线与投影面垂直的平行投影法称为正投影法，所得投影称为正投影，如图2-2(a)所示。
(2)斜投影法投射线与投影面倾斜的平行投影法称为斜投影法，所得投影称为斜投影，如图2-2(b)所示。
正投影能准确地表达物体的形状和大小，度量性好，作图简单，在工程图样中被广泛应用。
本课程的后续章节中，除有特别说明外，提到的“投影”均指“正投影”。
幻灯片3图2-2 平行投影法幻灯片4（三）正投影的基本特性分析直线段和平面图形的正投影，如图2-3，可得出如下性质。
1．真实性当直线段或平面图形平行于投影面时，其投影反映实长或实形。
2. 积聚性当直线段或平面图形垂直于投影面时，其投影积聚成为一点或一直线。
3．类似性当直线段或平面图形倾斜于投影面时，直线段的投影比实长缩短，平面的投影面积缩小，形状与原平面图形类似。
图2-3 正投影的基本特性幻灯片5二、形体的三视图空间形体具有长、宽、高三个方向的形状，而形体相对投影面正放时得到的单面正投影图只能反映形体两个方向的形状。
