磁电系电流表和电压表的组成磁电系电流表和电压表是电工测量中最基本的仪器之一。
它们能够测量电路中的电流和电压，通过这些测量值，电工工程师可以计算电阻、功率等各种电学参数。
在本文中，我们将详细介绍磁电系电流表和电压表的组成。
1.磁电系电流表的组成磁电系电流表是一个用来测量电路中电流的仪器。
它的工作原理是利用电流通过线圈时所引起的磁场，来使得一根细针指针转动。
磁电系电流表主要由以下几个部分组成。
1.1 电流线圈电流线圈是磁电系电流表最重要的部分之一。
它是由导线绕成一个螺旋状的线圈，当电流通过其中时，会形成一个电磁场。
这个电磁场的大小和方向都与电流的大小和方向有关。
在磁电系电流表中，电流线圈一般都是由铜线绕成的，因为铜是一种优良的导体，使得电流能够顺畅通过线圈。
1.2 磁极磁极是磁电系电流表中的另外一个组成部分。
它是由强磁性材料制成的，比如永磁体或磁钢。
磁极的作用是将电流线圈所产生的磁场导向指针。
在磁电系电流表中，磁极通常都会安装在电流线圈上方。
1.3 指针指针是磁电系电流表中最显眼的部分。
它是一个细长的金属棒，是由磁性材料制成的。
当磁极将电磁场导向指针时，指针就会随着电流的大小和方向而转动。
在磁电系电流表中，指针通常是安装在电流线圈上方的一个小轴承上。
2.电压表的组成与磁电系电流表不同的是，电压表用来测量电路中的电压。
与电流线圈不同，它使用的是表示电压的电阻器。
一个典型的电压表通常由以下几个部分组成。
2.1 电动机电动机是电压表中的主要组成部分。
它的作用是把电势差（电场的强度）转化为机械能，从而使指针转动。
在电压表中，电动机通常由一个引线圈和一个永磁体组成。
2.2 电阻电阻是电压表中非常重要的部分之一。
电阻器的阻值被选得很高，这样不会在测量中对电路产生影响。
在实际使用中，电阻器旁边会放置一个开关，以便在不使用时能够关闭电流，降低功耗和延长电阻器的使用寿命。
2.3 调节电阻调节电阻通常会作为电压表电路的一部分，以允许调整电压表所测量的范围。

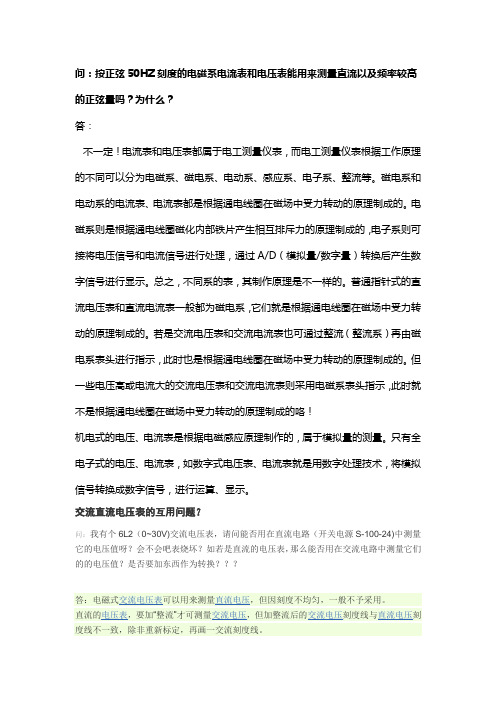

问：按正弦50HZ刻度的电磁系电流表和电压表能用来测量直流以及频率较高的正弦量吗？为什么？
答：
不一定！电流表和电压表都属于电工测量仪表，而电工测量仪表根据工作原理的不同可以分为电磁系、磁电系、电动系、感应系、电子系、整流等。
磁电系和电动系的电流表、电流表都是根据通电线圈在磁场中受力转动的原理制成的。
电磁系则是根据通电线圈磁化内部铁片产生相互排斥力的原理制成的，电子系则可接将电压信号和电流信号进行处理，通过A/D（模拟量/数字量）转换后产生数字信号进行显示。
总之，不同系的表，其制作原理是不一样的。
普通指针式的直流电压表和直流电流表一般都为磁电系，它们就是根据通电线圈在磁场中受力转动的原理制成的。
若是交流电压表和交流电流表也可通过整流（整流系）再由磁电系表头进行指示，此时也是根据通电线圈在磁场中受力转动的原理制成的。
但一些电压高或电流大的交流电压表和交流电流表则采用电磁系表头指示，此时就不是根据通电线圈在磁场中受力转动的原理制成的咯！
机电式的电压、电流表是根据电磁感应原理制作的，属于模拟量的测量。
只有全电子式的电压、电流表，如数字式电压表、电流表就是用数字处理技术，将模拟信号转换成数字信号，进行运算、显示。
交流直流电压表的互用问题？
问：我有个6L2（0~30V)交流电压表，请问能否用在直流电路（开关电源S-100-24)中测量它的电压值呀？会不会吧表烧坏？如若是直流的电压表，那么能否用在交流电路中测量它们的的电压值？是否要加东西作为转换？？？
交流电流表可以测直流电吗?。

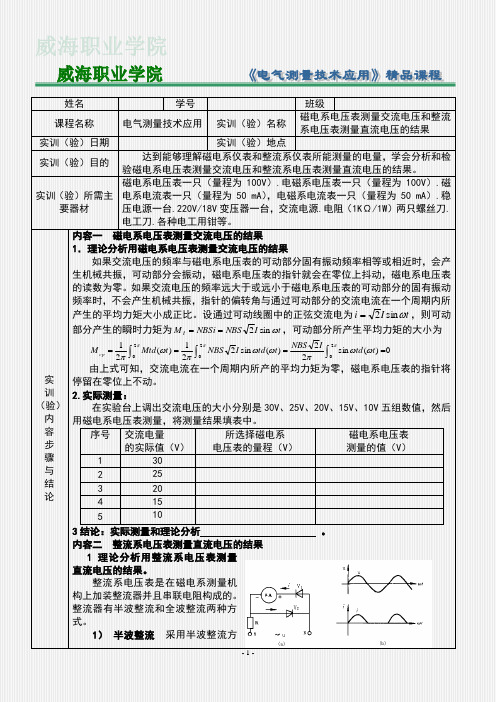

姓名学号班级课程名称电气测量技术应用实训（验）名称磁电系电压表测量交流电压和整流系电压表测量直流电压的结果实训（验）日期实训（验）地点实训（验）目的达到能够理解磁电系仪表和整流系仪表所能测量的电量，学会分析和检验磁电系电压表测量交流电压和整流系电压表测量直流电压的结果。
实训（验）所需主要器材磁电系电压表一只（量程为100V）.电磁系电压表一只（量程为100V）.磁电系电流表一只（量程为50 mA），电磁系电流表一只（量程为50 mA）.稳压电源一台.220V/18V变压器一台，交流电源.电阻（1KΩ/1W）两只螺丝刀.电工刀.各种电工用钳等。
实训（验）内容步骤与结论内容一磁电系电压表测量交流电压的结果1．理论分析用磁电系电压表测量交流电压的结果如果交流电压的频率与磁电系电压表的可动部分固有振动频率相等或相近时，会产生机械共振，可动部分会振动，磁电系电压表的指针就会在零位上抖动，磁电系电压表的读数为零。
如果交流电压的频率远大于或远小于磁电系电压表的可动部分的固有振动频率时，不会产生机械共振，指针的偏转角与通过可动部分的交流电流在一个周期内所产生的平均力矩大小成正比。
设通过可动线圈中的正弦交流电为tIiωsin2=，则可动部分产生的瞬时力矩为tINBSNBSiM tωsin2==，可动部分所产生平均力矩的大小为)(sin22)(sin221)(212220⎰⎰⎰====πππωωπωωπωπttdINBSttdINBStMtdMcp由上式可知，交流电流在一个周期内所产的平均力矩为零，磁电系电压表的指针将停留在零位上不动。
2.实际测量：在实验台上调出交流电压的大小分别是30V、25V、20V、15V、10V五组数值，然后用磁电系电压表测量，将测量结果填表中。
序号交流电量的实际值（V）所选择磁电系电压表的量程（V）磁电系电压表测量的值（V）1 302 253 204 155 103结论：实际测量和理论分析。
1.(判断题,基础知识,较难)正弦交流电的最大值反映正弦交流电的变化范围；角频率反映它变化的快慢；初相角反映它的初始状态。
（）答案：√2.(判断题,基础知识,较难)晶体管的基本类型有PNP型和NPN型两种。
（）答案：√3.(判断题,基础知识,难)整流电路的主要类型有单相半波整流、单相全波整流、单相桥式整流、三相整流和倍压整流。
（）答案：√4.(判断题,基础知识,较难)容许功率为0.1W、额定电阻值为1000 的标准电阻，容许通过的电流是0.1A。
（）答案：×5.(判断题,基础知识,难)自感电动势是由于线圈本身电流变化引起的；互感电动势是由于与之邻近的线圈中电流的变化引起的。
（）答案：√6.(判断题,专业知识,易)直流数字电压表的核心是A/D转换器。
（）答案：√7.(判断题,专业知识,中等)万用表欧姆挡的内阻必等于该挡的中值电阻。
（）答案：√8.(判断题,专业知识,较易)单电桥不能测量小电阻的原因是受测量导线电阻影响。
（）答案：√9.(判断题,专业知识,中等)单电桥有四个臂，常用于测量阻值较高的电阻；双电桥有六个臂，常用于测量阻值较低的电阻。
（）答案：√10.(判断题,专业知识,中等)单电桥不能测量小电阻的原因是桥臂电阻过大。
（）答案：×11.(判断题,专业知识,中等)双臂电桥测量回路的示值误差主要由变差和基本误差两部分组成。
（）答案：×12.(判断题,专业知识,中等)在做精密测量时，测量的次数越多，测量的结果越准确。
（）答案：×13.(判断题,专业知识,中等)热电系仪表测量的是被测量的有效值，对非正弦交流量能够正确测量。
（）答案：√14.(判断题,专业知识,中等)因为磁电系仪表可动部分的偏转角反映的是被测量的平均值，所以不能直接在交流电路中使用。
（）答案：√15.(判断题,专业知识,中等)接地电阻表测量量程的切换是通过量程开关将工作电压和检流计灵敏度一起进行切换。

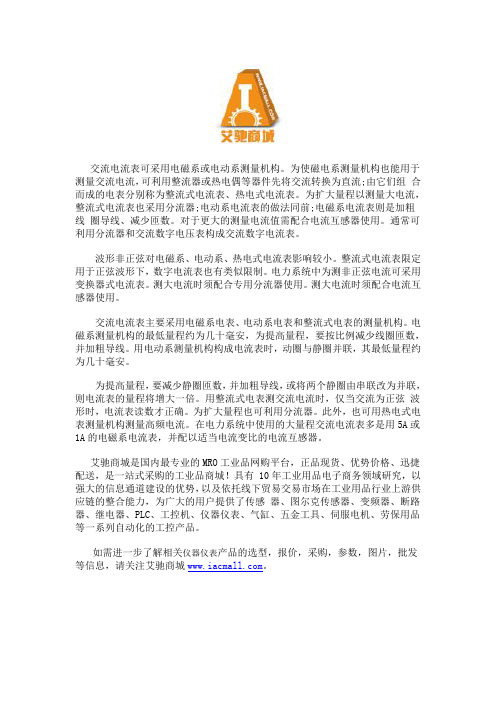

交流电流表可采用电磁系或电动系测量机构。
为使磁电系测量机构也能用于测量交流电流，可利用整流器或热电偶等器件先将交流转换为直流;由它们组合而成的电表分别称为整流式电流表、热电式电流表。
为扩大量程以测量大电流，整流式电流表也采用分流器;电动系电流表的做法同前;电磁系电流表则是加粗线圈导线、减少匝数。
对于更大的测量电流值需配合电流互感器使用。
通常可利用分流器和交流数字电压表构成交流数字电流表。
波形非正弦对电磁系、电动系、热电式电流表影响较小。
整流式电流表限定用于正弦波形下，数字电流表也有类似限制。
电力系统中为测非正弦电流可采用变换器式电流表。
测大电流时须配合专用分流器使用。
测大电流时须配合电流互感器使用。
交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。
电磁系测量机构的最低量程约为几十毫安，为提高量程，要按比例减少线圈匝数，并加粗导线。
用电动系测量机构构成电流表时，动圈与静圈并联，其最低量程约为几十毫安。
为提高量程，要减少静圈匝数，并加粗导线，或将两个静圈由串联改为并联，则电流表的量程将增大一倍。
用整流式电表测交流电流时，仅当交流为正弦波形时，电流表读数才正确。
为扩大量程也可利用分流器。
此外，也可用热电式电表测量机构测量高频电流。
在电力系统中使用的大量程交流电流表多是用5A或1A的电磁系电流表，并配以适当电流变比的电流互感器。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
电测仪表专业理论考试题含参考答案1、多级放大电路的总放大倍数是各级放大倍数的()。
A、积B、差C、和D、商答案：A2、若三相电路完全对称，且φ=60°，用一只电压表和一只电流表测量三相有功功率时，则三相总功率等于()。
A、0B、UIC、0.5UID、√3UI答案：C3、单相半波整流电路中流过二极管的正向电流的平均值与流过负载的电流平均值的关系为()。
A、前者等于后者的1/2B、两者相等C、前者小于后者D、前者大于后者答案：B4、变压器温控器BWY-803中“Y”代表（）。
A、油面B、绕组C、温控器D、开关答案：A5、电动系仪表测量机构的工作磁场是由()建立的。
A、动圈B、定圈C、定圈和动圈一起D、永久磁场答案：C6、隔离开关拉闸应（）A、与断路器同时断开B、在断路器断开前断开C、在断路器断开后进行D、在断路器断开前或后进行均可答案：C7、在校准0.2级以外的钳形电流表时，使用的标准电阻应符合（）要求。
A、0.01级B、0.05级C、0.1级D、0.02级答案：D8、电气设备根据它们在电力生产中的部位和作用分成一次设备和二次设备，下列属于一次设备的有（）A、互感器B、继电器C、测量仪表D、控制器答案：A9、（）是一个国家科学计量水平的体现。
A、传递标准B、工作标准C、国家基准D、参考标准答案：C10、扩展不确定度的符号是()。
A、ucB、uiC、uD、U答案：A11、触电的危险程度不仅决定于电压的高低和绝缘情况，还决定于电网的()是否接地和每相对地电容的大小。
A、节点B、电阻C、中性点D、电流答案：C12、右手螺旋定律是用来判断()。
A、发电机感应电动势方向B、电流方向C、电动机转动方向D、电流产生的磁场方向答案：D13、各类整流电路中，其输出直流电压脉动最小的是()整流电路。
A、三相桥式B、单相半波C、单相桥式D、单相全波答案：A14、工业Pt100铂热电阻在100℃时的电阻值为（）。
1、完整的电路通常都是由电源、传输导线、控制电器和负载四部分组成的。
[√]2、一个电路处在短路状态，则这个电路一定是出现了故障。
[ × ] 正确答案：不一定是出了故障，有的电路工作在短路状态。
3、从定义上讲，电位和电压相似，电位改变电压也跟着改变。
[ ×] 正确答案：电位是相对的，电压是绝对的。
4、某一金属导体，若长度增加一倍，截面积增加一倍，则导体电阻增加4倍。
[ × ]正确答案：长度增加一倍，截面积增加一倍，导体电阻不变。
5、阻值大的电阻一定较阻值小的电阻流过的电流小。
[ × ]正确答案：电阻流过的电流大小还与电压有关，如：大、小电阻串联时，流过的电流就相等。
6、线性电阻两端电压为10V，电阻值为100Ω，当电压升至20V时，电阻值将为200Ω。
[×]正确答案：当电压升至20V时，电阻值仍为100Ω。
7、导体的长度和截面积都增大一倍，其电阻值不变。
[√]8、导体的电阻率是指在温度为25℃时，长1m，截面积为1mm2的导体的电阻。
[×]正确答案：导体的电阻率是指在温度为20℃时，长1m，截面积为1mm2的导体的电阻。
9、导体的电阻与导体的温度有关，一般金属材料的电阻是随温度的升高而增加，但电解液导体的电阻是随温度升高而降低。
[√]10、线圈自感系数的大小，决定于线圈本身结构，而与周围介质的导磁系数无关。
[×]正确答案：线圈自感系数的大小，与周围介质的导磁系数有关。
11、线性电容的容量只与极板面积和极板间距离有关，与中间介质无关。
[×]正确答案：线性电容的容量不仅与极板面积和极板间距离有关，还与中间介质有关。
12、电容器能够储存电荷而产生电场，所以它是储能元件。
[√]13、多个电容串联，其等效电容量的倒数等于串联电容的电容量的倒数之和。
[√]14、电子运动的方向为电流的正方向。
[×]正确答案：电流的正方向规定为正电荷运动的方向。
磁电式电磁式电动式仪表的定义原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】磁电式、电磁式、电动式仪表的定义、原理1 什么是磁电式仪表磁电式仪表广泛地应用于直流电压和电流的测量，如与各种变换器配合，在交流及高频测量中也得到较广泛的应用，因此在电气测量指示仪表中占有极为重要的地位。
2 磁电式仪表是由哪几部分构成的磁电式仪表是由固定的磁路系统和可动部分组成的。
仪表的磁路系统是在永久磁铁1的两极，固定着极掌2。
两极掌之间是圆柱形铁心3。
圆柱形铁心固定在仪表的支架上，用来减小磁阻，并在极掌和铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场，其磁感应强度处处相等，方向与圆柱形表面垂直。
处在这个磁场中的可动线圈4是用很细的漆包线绕制在铝框架上的。
框架的两端分别固定着半轴，半轴上的另一端通过轴尖支承于轴承中。
指针6安装在前半轴上。
当可动线圈4通入电流时，在磁场的作用下便产生转动力矩，使指针随着线圈一起转动。
线圈中通过的电流越大，产生的转动力矩也越大，因此指针转动的角度也大。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时，还同时用它来导人和导出电流，如图4-1(b)所示。
因此装设了两个游丝，它们的螺旋方向相反。
仪表的阻尼力矩则由铝框产生。
高灵敏度仪表为减轻可动部分的重量，通常采用无框架动圈，并在动线圈中加短路线圈，以产生阻尼作用。
磁电式仪表按磁路形式又分为内磁式、外磁式和内外磁式三种，如图4-2所示。
内磁式的结构是永久磁铁在可动线圈的内部。
外磁式的结构是永久磁铁在可动线圈的外部。
内外磁式的结构是在可动线圈的内外都有永久磁铁，磁场较强，可使仪表的结构尺寸更为紧凑。
3 磁电式仪表是如何工作的磁电式仪表是根据载流导体在磁场中受力的原理，即电动机原理而制成的。
磁电式仪表测量机构产生力矩的原理如图4-3所示。
4.什么是电磁式仪表电磁式仪表是测量交流电流与电压最常见的一种仪表。
磁电式、电磁式、电动式仪表的定义、原理1 什么是磁电式仪表?磁电式仪表广泛地应用于直流电压和电流的测量，如与各种变换器配合，在交流及高频测量中也得到较广泛的应用，因此在电气测量指示仪表中占有极为重要的地位。
2 磁电式仪表是由哪几部分构成的?磁电式仪表是由固定的磁路系统和可动部分组成的。
仪表的磁路系统是在永久磁铁1的两极，固定着极掌2。
两极掌之间是圆柱形铁心3。
圆柱形铁心固定在仪表的支架上，用来减小磁阻，并在极掌和铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场，其磁感应强度处处相等，方向与圆柱形表面垂直。
处在这个磁场中的可动线圈4是用很细的漆包线绕制在铝框架上的。
框架的两端分别固定着半轴，半轴上的另一端通过轴尖支承于轴承中。
指针6安装在前半轴上。
当可动线圈4通入电流时，在磁场的作用下便产生转动力矩，使指针随着线圈一起转动。
线圈中通过的电流越大，产生的转动力矩也越大，因此指针转动的角度也大。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时，还同时用它来导人和导出电流，如图4-1(b)所示。
因此装设了两个游丝，它们的螺旋方向相反。
仪表的阻尼力矩则由铝框产生。
高灵敏度仪表为减轻可动部分的重量，通常采用无框架动圈，并在动线圈中加短路线圈，以产生阻尼作用。
磁电式仪表按磁路形式又分为内磁式、外磁式和内外磁式三种，如图4-2所示。
内磁式的结构是永久磁铁在可动线圈的内部。
外磁式的结构是永久磁铁在可动线圈的外部。
内外磁式的结构是在可动线圈的内外都有永久磁铁，磁场较强，可使仪表的结构尺寸更为紧凑。
3 磁电式仪表是如何工作的?磁电式仪表是根据载流导体在磁场中受力的原理，即电动机原理而制成的。
磁电式仪表测量机构产生力矩的原理如图4-3所示。
4.什么是电磁式仪表?电磁式仪表是测量交流电流与电压最常见的一种仪表。
它具有结构简单、过载能力强、造价低廉以及可交直流两用等一系列优点，因此电磁式仪表在电力工程，尤其是固定安装的测量中得到了广泛的应用。
