型号规格BDII系列多回转智能型电动执行器分为开关型、普通

执行器培训试题姓名成绩一、填空题。

1、执行器是自动控制系统中的执行机构和控制阀组合体。

它在自动控制系统中的作用是接受来自调节器发出的信号，以其在工艺管路的位置和特性，调节工艺介质的流量，从而将被控数控制在生产过程所要求的范围内。

2、按输入控制信号分类，执行器分为可以输入空气压力信号、直流电流信号、电接点通断信号、脉冲信号等几类。

3、执行器按所用驱动能源分为气动、电动和液压执行器三种。

4、电动执行器有五种类型，分别是：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。

5、执行器由执行机构和调节机构两个部分组成。

6、对于执机构最广泛的定义是：一种能提供直线或旋转运动的驱动装置，它利用某种驱动能源并在某种控制信号作用下工作。

执行机构使用液体、气体、电力或其他能源并通过电机、气缸或其他装置将其转化为驱动作用。

7、按动作规律，执行器可分为开关型、积分型和比例型三类。

8、直行程与角行程电动执行器的作用是接收调节器或其它仪表送来的0~10，4~20毫安或1~5伏电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务二、判断题。

1、按动作规律，执行器可分为开关型、积分型和比例型三类。

（T ）2、执行机构使用电力能源通过电机、气缸或其它装置将其转化成驱动作用。

（T ）3、阀门启闭所需的扭力决定着电动执行器选择多大的输出扭力。

（T）4、按输出位移的形式，执行器有非线型和线型两种。

（F ）5、电动执行器适用与防火防爆的场合。

（F ）6、电机的启动电容损坏无法接收执行器信号。

（F ）7、电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭环控制）两大类。

（T ）8、直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器都是DDZ型。

（T ）三、简答题。

1、执行器的定义。

执行器是自动控制系统中的执行机构和控制阀组合体。

它在自动控制系统中的作用是接受来自调节器发出的信号，以其在工艺管路的位置和特性，调节工艺介质的流量，从而将被控数控制在生产过程所要求的范围内。

苏州博睿测控设备有限公司培训教程之智能型电动执行器选型电动执行器与工况的关系⏹电动执行器是过程控制中非常重要的现场控制设备。

⏹随着现代工业自动化要求的不断提高，电动执行器（尤其是智能型电动执行器）广泛进入了各个行业和领域。

⏹电动执行器可输出不同行程的转角和直线位移，控制阀门、风门等设备，对管线内流体的流量、压力等过程参数进行控制。

⏹不夸张地说，现代工业现场中有管线的地方就有电动执行器的身影。

⏹因此，工业现场过程控制需要电动执行器，电动执行器的选型也必须从现场工况出发！电动执行器选型的基础信息必须从实际工况中获得！只有这样，产品才能最好的为工业现场服务！电动执行器选型的基础信息⏹工况配置的是什么形式的阀门？⏹工况配置的阀门所需转矩或推力是多少？⏹工况配置的阀门与电动执行器采用何种方式连接，连接尺寸是多少？⏹工况要求阀门全行程（从开到关）动作所需的时间是多少？⏹工况能够提供什么标准的动力电源？⏹工况要求电动执行器达到什么样的防护标准？⏹工况要求电动执行器采用什么方式控制？有哪些控制和保护的要求？⏹工况或用户的其它要求？电动执行器选型的基础信息 工况配置的是什么形式的阀门？闸阀、截止阀等由阀杆带动启闭件沿阀座密封面做升降运动的阀门一般采用多回转输出的推力型电动执行器。

球阀、蝶阀等启闭件绕垂直于通路的固定轴旋转的阀门一般选用部分回转输出的转矩型电动执行器。

阀门的形式决定电动执行器输出的形式调节阀等靠垂直推拉阀杆改变流体通道面积，以改变流体流量的阀门一般用直行程输出的频繁调节型电动执行器。

电动执行器选型的基础信息工况配置的是什么形式的阀门？阀门的形式决定电动执行器输出的形式闸阀、截止阀等启闭件由阀杆带动沿阀座密封面做升降运动的阀门一般采用多回转输出的电动执行器。

一般多回转和部分回转电动执行器输出转矩都不大于几千N.m。

转矩型多回转电动执行器通过选配各种减速器可达到数十万N.m的输出转矩，同时转换为部分回转型、多回转推力型电动执行器，以满足工况下的大转矩需求。

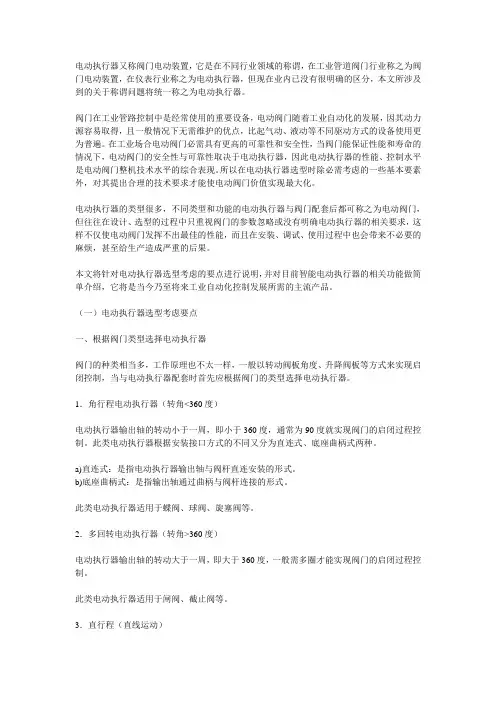

电动执行器又称阀门电动装置，它是在不同行业领域的称谓，在工业管道阀门行业称之为阀门电动装置，在仪表行业称之为电动执行器，但现在业内已没有很明确的区分，本文所涉及到的关于称谓问题将统一称之为电动执行器。

阀门在工业管路控制中是经常使用的重要设备，电动阀门随着工业自动化的发展，因其动力源容易取得，且一般情况下无需维护的优点，比起气动、液动等不同驱动方式的设备使用更为普遍。

在工业场合电动阀门必需具有更高的可靠性和安全性，当阀门能保证性能和寿命的情况下，电动阀门的安全性与可靠性取决于电动执行器，因此电动执行器的性能、控制水平是电动阀门整机技术水平的综合表现。

所以在电动执行器选型时除必需考虑的一些基本要素外，对其提出合理的技术要求才能使电动阀门价值实现最大化。

电动执行器的类型很多，不同类型和功能的电动执行器与阀门配套后都可称之为电动阀门，但往往在设计、选型的过程中只重视阀门的参数忽略或没有明确电动执行器的相关要求，这样不仅使电动阀门发挥不出最佳的性能，而且在安装、调试、使用过程中也会带来不必要的麻烦，甚至给生产造成严重的后果。

本文将针对电动执行器选型考虑的要点进行说明，并对目前智能电动执行器的相关功能做简单介绍，它将是当今乃至将来工业自动化控制发展所需的主流产品。

（一）电动执行器选型考虑要点一、根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。

1．角行程电动执行器（转角<360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。

此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。

a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。

b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。

此类电动执行器适用于蝶阀、球阀、旋塞阀等。

2．多回转电动执行器（转角>360度）电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。

电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。

前四种属于DDZ型。

下面简要介绍一下直行程电动执行器(DKJ)和角行程电动执行器(DKZ)。

直行程与角行程电动执行器的作用是接收调节器或其它仪表送来的0~10，4~20毫安或1~5伏电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。

这两种执行器以前都是由伺服放大器与执行机构两大局部组成的。

现在有机电一体智能化的构造，它们的构造、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。

电动执行器选型考虑要点一、根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。

1．角行程电动执行器〔转角<360度〕电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。

此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。

a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。

b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。

此类电动执行器适用于蝶阀、球阀、旋塞阀等。

2．多回转电动执行器〔转角>360度〕电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。

此类电动执行器适用于闸阀、截止阀等。

3．直行程〔直线运动〕电动执行器输出轴的运动为直线运动式，不是转动形式。

此类电动执行器适用于单座调节阀、双座调节阀等。

二、根据生产工艺控制要求确定电动执行器的控制模式电动执行器的控制模式一般分为开关型〔开环控制〕和调节型〔闭环控制〕两大类。

1．开关型〔开环控制〕开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进展准确控制。

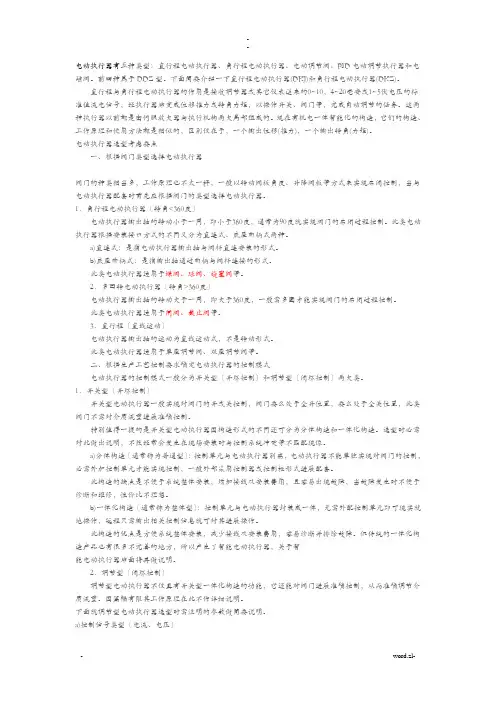

电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。

前四种属于DDZ型。

下面简要介绍一下直行程电动执行器(DKJ)和角行程电动执行器(DKZ)。

直行程与角行程电动执行器的作用是接收调节器或其它仪表送来的0~10，4~20毫安或1~5伏电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。

这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。

现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。

电动执行器选型考虑要点一、根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。

1．角行程电动执行器（转角<360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。

此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。

a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。

b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。

此类电动执行器适用于蝶阀、球阀、旋塞阀等。

2．多回转电动执行器（转角>360度）电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。

此类电动执行器适用于闸阀、截止阀等。

3．直行程（直线运动）电动执行器输出轴的运动为直线运动式，不是转动形式。

此类电动执行器适用于单座调节阀、双座调节阀等。

二、根据生产工艺控制要求确定电动执行器的控制模式电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭环控制）两大类。

1．开关型（开环控制）开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行精确控制。

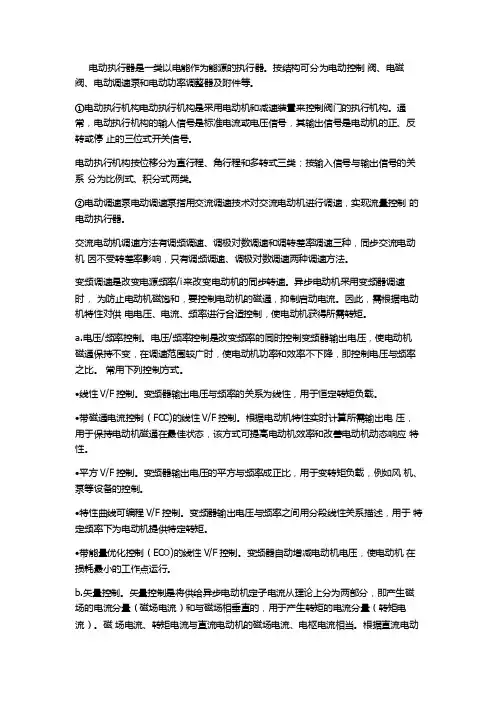

电动执行器是一类以电能作为能源的执行器。

按结构可分为电动控制阀、电磁阀、电动调速泵和电动功率调整器及附件等。

①电动执行机构电动执行机构是采用电动机和减速装置来控制阀门的执行机构。

通常，电动执行机构的输人信号是标准电流或电压信号，其输出信号是电动机的正、反转或停止的三位式开关信号。

电动执行机构按位移分为直行程、角行程和多转式三类；按输入信号与输出信号的关系分为比例式、积分式两类。

②电动调速泵电动调速泵指用交流调速技术对交流电动机进行调速，实现流量控制的电动执行器。

交流电动机调速方法有调频调速、调极对数调速和调转差率调速三种，同步交流电动机因不受转差率影响，只有调频调速、调极对数调速两种调速方法。

变频调速是改变电源频率/i来改变电动机的同步转速。

异步电动机采用变频器调速时，为防止电动机磁饱和，要控制电动机的磁通，抑制启动电流。

因此，需根据电动机特性对供电电压、电流、频率进行合适控制，使电动机获得所需转矩。

a.电压/频率控制。

电压/频率控制是改变频率的同时控制变频器输出电压，使电动机磁通保持不变，在调速范围较广时，使电动机功率和效率不下降，即控制电压与频率之比。

常用下列控制方式。

•线性V/F控制。

变频器输出电压与频率的关系为线性，用于恒定转矩负载。

•带磁通电流控制（FCC)的线性V/F控制。

根据电动机特性实时计算所需输出电压，用于保持电动机磁通在最佳状态，该方式可提高电动机效率和改善电动机动态响应特性。

•平方V/F控制。

变频器输出电压的平方与频率成正比，用于变转矩负载，例如风机、泵等设备的控制。

•特性曲线可编程V/F控制。

变频器输出电压与频率之间用分段线性关系描述，用于特定频率下为电动机提供特定转矩。

•带能量优化控制（ECO)的线性V/F控制。

变频器自动增减电动机电压，使电动机在损耗最小的工作点运行。

b.矢量控制。

矢量控制是将供给异步电动机定子电流从理论上分为两部分，即产生磁场的电流分量（磁场电流）和与磁场相垂直的，用于产生转矩的电流分量（转矩电流）。

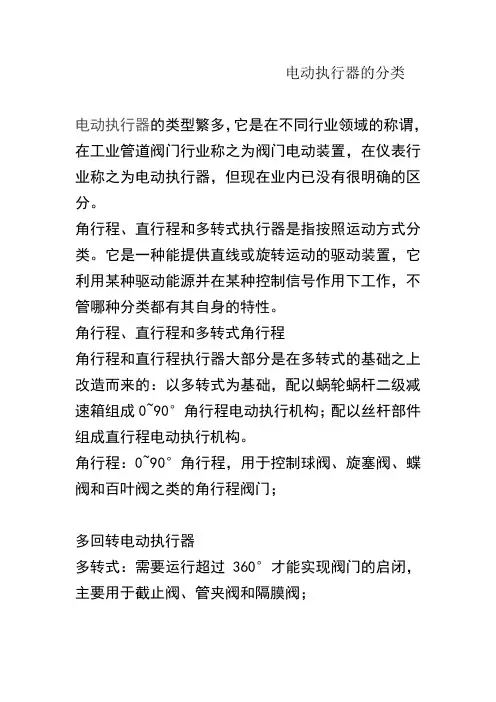

电动执行器的分类电动执行器的类型繁多，它是在不同行业领域的称谓，在工业管道阀门行业称之为阀门电动装置，在仪表行业称之为电动执行器，但现在业内已没有很明确的区分。

角行程、直行程和多转式执行器是指按照运动方式分类。

它是一种能提供直线或旋转运动的驱动装置，它利用某种驱动能源并在某种控制信号作用下工作，不管哪种分类都有其自身的特性。

角行程、直行程和多转式角行程角行程和直行程执行器大部分是在多转式的基础之上改造而来的：以多转式为基础，配以蜗轮蜗杆二级减速箱组成0~90°角行程电动执行机构；配以丝杆部件组成直行程电动执行机构。

角行程：0~90°角行程，用于控制球阀、旋塞阀、蝶阀和百叶阀之类的角行程阀门；多回转电动执行器多转式：需要运行超过360°才能实现阀门的启闭，主要用于截止阀、管夹阀和隔膜阀；直行程：输出的是力，产生的是位移，主要用于闸阀和滑板阀。

常用于配套各种阀门构成电动阀门或者电动调节阀(例如：闸阀、调节阀、单座阀等直线运动的阀门) 以AC交流电或DC直流电为驱动能源；根据动作方式分为两大类(电动开关型和电动调节型)优点是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。

缺点是结构复杂，平均故障率高于气动执行机构，适用于防爆要求不高，气源缺乏的场所。

永嘉县神舟电力设备有限公司已有11年专业制造阀门电动执行器的历史。

公司生产的DZW系列多回转阀门电动执行器、DQW系列QB系列部分转阀门电动执行器、GT系列部分回转角为90°阀门气动装置，采用先进的超大规模的数字集成芯片，专业的数字力矩传感器和数字位移传感器、全中文菜单操作和显示、机电一体化的结构设计，造就了其完美的功能、优异的性能、轻巧美观、调试简单、操作方便。

可与多种阀门相配套，实现现场操作，也可实现电动、气动的远方控制，集中控制和自动控制。

广泛应用于电站、石油、钢铁、化工、输油管道、污水处理等自动控制系统中，既能满足频繁调节控制，又能满足断续控制的要求。

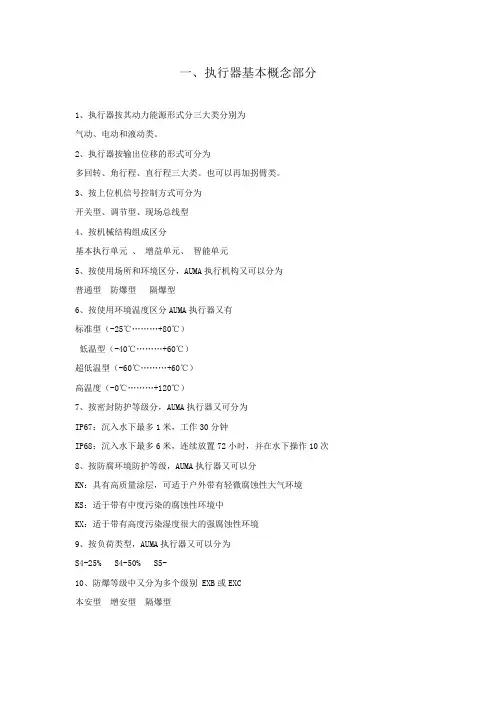

一、执行器基本概念部分1、执行器按其动力能源形式分三大类分别为气动、电动和液动类。

2、执行器按输出位移的形式可分为多回转、角行程、直行程三大类。

也可以再加拐臂类。

3、按上位机信号控制方式可分为开关型、调节型、现场总线型4、按机械结构组成区分基本执行单元、增益单元、智能单元5、按使用场所和环境区分，AUMA执行机构又可以分为普通型防爆型隔爆型6、按使用环境温度区分AUMA执行器又有标准型（-25℃………+80℃）低温型（-40℃………+60℃）超低温型（-60℃………+60℃）高温度（-0℃………+120℃）7、按密封防护等级分，AUMA执行器又可分为IP67：沉入水下最多1米，工作30分钟IP68；沉入水下最多6米，连续放置72小时，并在水下操作10次8、按防腐环境防护等级，AUMA执行器又可以分KN：具有高质量涂层，可适于户外带有轻微腐蚀性大气环境KS：适于带有中度污染的腐蚀性环境中KX：适于带有高度污染湿度很大的强腐蚀性环境9、按负荷类型，AUMA执行器又可以分为S4-25% S4-50% S5-10、防爆等级中又分为多个级别 EXB或EXC本安型增安型隔爆型气动执行器技术介绍气动执行器又叫气动装置或者气动执行机构俗称气动头，是用气压力驱动启闭或调节阀门的执行装置。

本文对气动头的各种技术要求，进行阐述。

结构1、气动装置主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成；成套气动装置还应该包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。

2、气动装置与阀门的连接尺寸应符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的规定。

3、带手动机构的气动装置，在气源中断时，应能用其手动机构进行阀门的启闭操作，面向手轮时，手轮或手柄应逆时针旋转为阀开，顺时针旋转为阀关。

4、活塞杆端部为内、外螺纹时，应有标准扳手适用的扳手口。

5、活塞的密封圈应便于更换与检修。
