RS485总线常用拓扑结构总线拓扑结构一般可分为以下4种,分别是：星型拓扑结构、树形拓扑结构、环形拓扑结构、总线型拓扑结构。

根据RS485总线布线规范，只能按照总线拓扑结构布线，但是由于现场环境复杂多变，为了能够使整个系统稳定运行，则需要其他拓扑结构配合布线。

下面我为大家介绍一下祥光拓扑结构以及他们是如何实现的。

常见网络拓扑结构总线型拓扑结构：总线型拓扑结构是RS485总线布线的标准及规范, 其布线方式就是主控设备与多个从控设备形成手拉手连接方式，即：假如整个RS485总线上有A、B、C、D多个设备，则布线为：将A的485+接到B的485+接口上，再从B的485+上面再引出一条线接到C的485 + ±面，以此类推，一直接到D的485+接口上面，485-接线方式和485 +—样。

星型拓扑结构：星型拓扑结构是R485总线用的比较多的接线方式，由于RS485总线上的485相对比较分散，而且主控设备一般作为主控室大多数都位于中线位置，星型拓扑结构是很多施工方选择的接线方式，星型拓扑结构必须要借助RS485集线器才可以做到。

树形拓扑结构：总线型拓扑结构是一种特殊的树形拓扑结构，只不过总线型拓扑结构的分支距离几乎为零，而RS485总线在通信是，如果有分支并且达到一定距离的话，就回形成信号反射，从而导致RS485信号相互干扰，导致整个系统通信质量大大下降，如果将R485中继器接到分支上，就可以将分支与主干线信号进行隔离，这样可以避免信号反射，从而就实现了R485树形拓扑结构。

环形拓扑结构：485总线一般情况下都不会用到环形拓扑结构，如杲要敷设成环形拓扑结构，485总线的通信方式必须是四线全双工485 通信模式，只有在全双工通信模式下，才可以有环形拓扑结构。

RS485总线可靠性设计PMPI5P«5PIH>pr PMPZ9lhno Ul«9€S1區Tl P2JTO PMP2SEAVP P26XIX2 RESETP27K NUTvn 八im WR AUiT PSfNWIX>RESET VgWDI 0 proU3 T1.P52I-4B " 1]MAXtflJLV3 TLP$2I"C R8 R・5.ika s.ikoU3 1LP5214AI3.3kfl、孑7VR vc<?KE DDE AD CiND¥03^ J2V、乙7VVDIrr()123N以下是485接口的几个典型问题：1为何A端加上拉，B端加下拉？由于RS-485芯片的特性,接收器的检测灵敏度为土200mV ,即差分输入端VA - VB >+200mV ,输出逻辑1 , VA - VB < - 200mV ,输出逻辑0 ;而A、B端电位差的绝对值小于200mV时，输出为不确定。

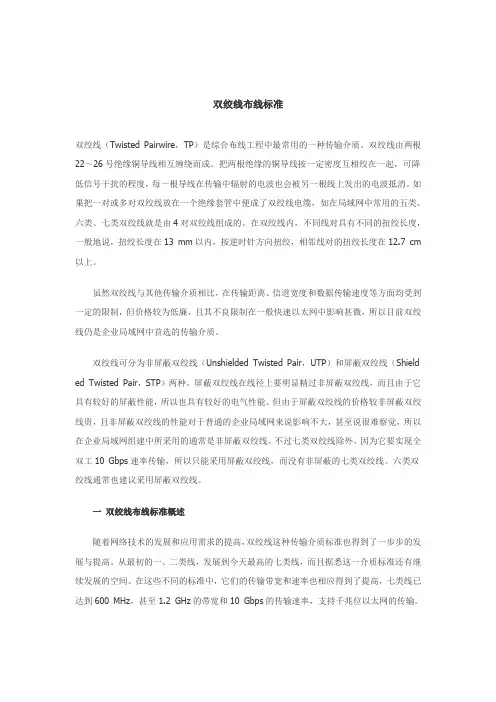

双绞线布线标准双绞线（Twisted Pairwire，TP）是综合布线工程中最常用的一种传输介质。

双绞线由两根22～26号绝缘铜导线相互缠绕而成。

把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波也会被另一根线上发出的电波抵消。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，如在局域网中常用的五类、六类、七类双绞线就是由4对双绞线组成的。

在双绞线内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在13 mm以内，按逆时针方向扭绞，相邻线对的扭绞长度在12.7 cm 以上。

虽然双绞线与其他传输介质相比，在传输距离、信道宽度和数据传输速度等方面均受到一定的限制，但价格较为低廉，且其不良限制在一般快速以太网中影响甚微，所以目前双绞线仍是企业局域网中首选的传输介质。

双绞线可分为非屏蔽双绞线（Unshielded Twisted Pair，UTP）和屏蔽双绞线（Shield ed Twisted Pair，STP）两种。

屏蔽双绞线在线径上要明显精过非屏蔽双绞线，而且由于它具有较好的屏蔽性能，所以也具有较好的电气性能。

但由于屏蔽双绞线的价格较非屏蔽双绞线贵，且非屏蔽双绞线的性能对于普通的企业局域网来说影响不大，甚至说很难察觉，所以在企业局域网组建中所采用的通常是非屏蔽双绞线。

不过七类双绞线除外，因为它要实现全双工10 Gbps速率传输，所以只能采用屏蔽双绞线，而没有非屏蔽的七类双绞线。

六类双绞线通常也建议采用屏蔽双绞线。

一双绞线布线标准概述随着网络技术的发展和应用需求的提高，双绞线这种传输介质标准也得到了一步步的发展与提高。

从最初的一、二类线，发展到今天最高的七类线，而且据悉这一介质标准还有继续发展的空间。

在这些不同的标准中，它们的传输带宽和速率也相应得到了提高，七类线已达到600 MHz，甚至1.2 GHz的带宽和10 Gbps的传输速率，支持千兆位以太网的传输。

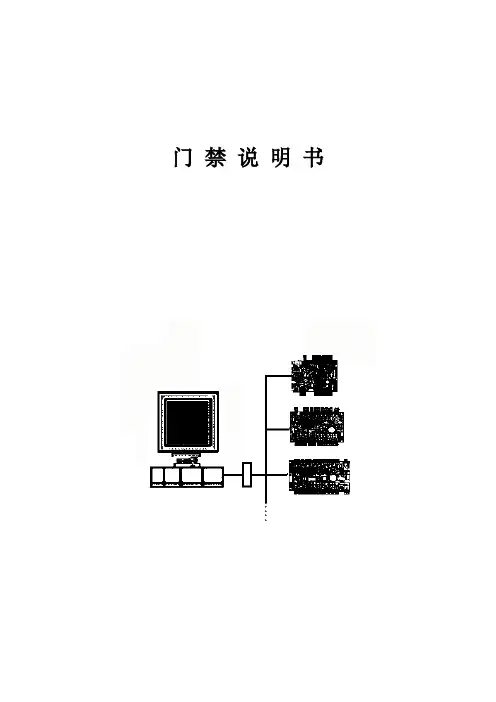

门禁说明书门禁说明书目录1说明书介绍 (3)2产品功能及技术参数 (3)2.1产品简介 (3)2.2产品外观 (3)2.3产品功能 (3)2.4技术参数 (4)3安装指南 (4)3.1系统主要构成 (4)3.2操作流程 (5)3.3门禁接线示意图 (5)3.4网络说明 (7)3.4.1RS485连接网络图 (7)3.4.2TCP/IP连接网络图 (7)4施工规范及注意事项 (8)4.1485联网 (8)4.2门禁读卡器、按钮、门磁以及电锁 (9)4.3其他注意事项 (9)5常见故障及处理 (10)1说明书介绍本书对门禁系列设备进行了说明，描述的对象为型号为YMJK1-W的单门控制器(RS485)、型号为YMJK1-TW的单门控制器（TCP/IP）、型号为YMJK2-W的双门控制器（RS485）、型号为YMJK2-TW 的双门控制器（TCP/IP）、型号为YMJK4-W的四门控制器（RS485）、型号为YMJK4-TW的四门控制器（TCP/IP）。

因为在使用上功能上或者是外观上它们存在很多共性，所以并没有单独分开来说明。

编写该书的目的是为了让用户能迅速认识和使用产品并能对产品进行简单的维护。

温馨提示：在阅读本说明书时，可以使用WORD软件工具栏【视图】下的【文档结构图】功能，软件界面将产生一个树形索引结构更便于查阅。

2产品功能及技术参数2.1产品简介门禁控制器是以非接触式感应技术为核心的新一代门禁设备，方便易用，结合现代管理而设置，具有技术先进、安全可靠、维护方便等优点，是广大企业、工厂、学校提高管理水平的最佳选择。

2.2产品外观单门控制器（YMJK1-W）单门控制器（YMJK1-TW）双门控制器（YMJK2-W）双门控制器（YMJK2-TW）四门控制器（YMJK4-W）四门控制器（YMJK4-TW）2.3产品功能1、具备控制多种电锁、门磁检测、开门按钮输入和消防联动等接口。

2、支持MOTOROLA、HID、TI、EM、MAFARE等各种WIEGAND26、WIEGAND34协议的读卡器。

前言：网线作为综合布线设计施工的一部分，是大部分信息传输系统的基础介质，其重要性不言而喻，本文将解析屏蔽网线的主要作用是什么？双绞线是什么？STP、S、又分别是什么？什么的超五类双屏蔽网线？什么是超五类单屏蔽网线？怎么区分双屏网线和非屏蔽网线，两者有什么区别？如何分辨超五类线？如何分辨超六类线？1屏蔽网线的主要作用是什么？屏蔽网线主要是针对有强干扰的环境，有干扰的环境会造成网线传输信号断续，甚至中断，无法正常传输信号。

而使用屏蔽网线能很好的抵抗干扰，保持传输正常，且有良好的保密性能，屏蔽布线的屏蔽结构对减低线缆间的相互干扰有先天优势，不仅可以屏蔽外界的电磁信号，铝箔也同时阻断了线缆本身的电磁泄露，不会发射干扰信号影响其他线缆的工作，可以防止信息被窃听。

在屏蔽网线中，都会有一条铜线，也就是地线，可以采用屏蔽型RJ45插座，使用时排流线一端接地。

地线能更好的屏蔽外来的信号。

屏蔽网线需要良好的接地，和屏蔽线路才能很好的降低强干扰对网络信号影响，在非必要的情况下，不要使用屏蔽网线，因为屏蔽网线的布线要求高，不仅要求系统中的配件都是带屏蔽的，且要有良好的接地才能起到作用。

如果接地不好，那么效果会非常的差。

2如果接地点安排不正确、接地电阻过大或者接地电位不均衡时，会引起接地噪声，即在传输通道的某两点产生电位差，从而使金属屏蔽层上产生干扰电流，这时屏蔽层本身就形成了一个最大的干扰源，屏蔽网线的布线要求比较严格，全部配件都是需要具有屏蔽的性能，并且需要有良好的地线系统。

在实际的施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至可能还不如非屏蔽双绞线。

双绞线是什么？为什么要双绞？（1）双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

（2）为什么要把二根线双绞缠绕：因为这种相互缠绕改变了电缆原有的电子特性，这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

双绞线的详解核心提示：一、概述双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝一、概述双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,按逆时针方向扭绞,相临线对的扭绞长度在12.7cm 以上。

与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。

虽然双绞线主要是用来传输模拟声音信息的,但同样适用于数字信号的传输,特别适用于较短距离的信息传输。

在传输期间,信号的衰减比较大,并且产生波形畸变。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可达100Mbps～155Mbps。

由于利用双绞线传输信息时要向周围幅射,信息很容易被窃听,因此要花费额外的代价加以屏蔽。

屏蔽双绞线电缆的外层由铝泊包裹,以减小幅射,但并不能完全消除辐射。

屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。

类似于同轴电缆,它必须配有支持屏蔽功能的特殊连结器和相应的安装技术。

但它有较高的传输速率,100米内可达到155Mbps。

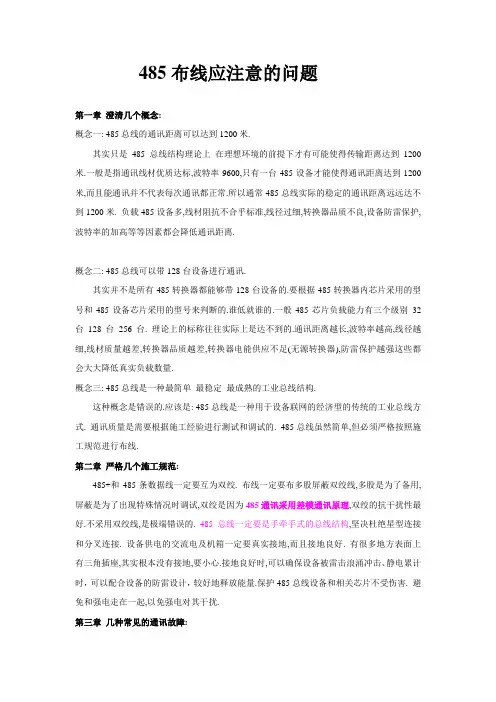

485布线应注意的问题第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别32台128台256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格按照施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞. 布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的. 485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接. 设备供电的交流电及机箱一定要真实接地,而且接地良好. 有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击、静电累计时，可以配合设备的防雷设计，较好地释放能量.保护485总线设备和相关芯片不受伤害. 避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量.中间分段断开法:通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障. 更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量. 笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器. 门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格按照485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题.如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻.1。

RS485的特点：RS485接口RS485采用差分信号负逻辑，＋2V～＋6V表示“0”，- 6V～- 2V表示“1”。

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。

在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。

很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。

而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题：RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。

但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。

当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。

(2)EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。

由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：（1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。

（2）通过PCI多串口卡，可以直接选用输出信号为RS485类型的扩展卡。

1、485总线布线和采用什么样的线？RS-485总线最好采用终端匹配的总线型结构拓扑结构，用一条单一、连续的信号通道总线将各个节点串联起来，从总线到每个节点引出线长度应尽量短，以便引出线中的反射信号对总线影响最低。

应该采用d、e和f的接法，总线式，而不能采用星型接法。

U-FTP,SF-UTP,S-FTP,U-UTP,F-UTP,双绞线详细介绍技术资料-Technical 2010-06-18 11:43:22 阅读85 评论0 字号：大中小订阅>>U-FTP双绞线：没有总屏蔽层，线对屏蔽为铝箔屏蔽的屏蔽双绞线；>>SF-UTP双绞线：总屏蔽层为丝网＋铝箔的双重屏蔽，线对没有屏蔽的双重屏蔽双绞线；>>S-FTP双绞线：总屏蔽层为丝网，线对屏蔽为铝箔屏蔽的双重屏蔽双绞线。
