钢芯铝绞线型号规格详解

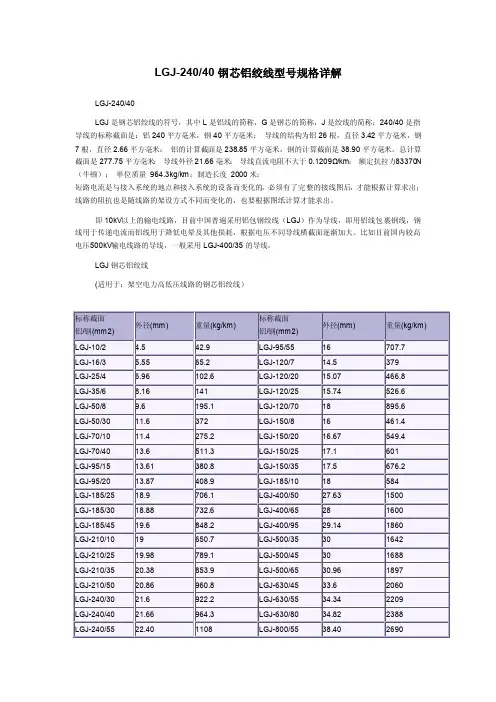

LGJ-240/40钢芯铝绞线型号规格详解
LGJ-240/40
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N （牛顿）；单位质量964.3kg/km；制造长度2000米；
短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。

钢芯铝绞线型号规格详解
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。

240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N（牛顿）；单位质量964.3kg/km；制造长度2000米；短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。

钢芯铝绞线型号及技术参数钢芯铝绞线是一种常用的导线，在电力传输和分配中有着广泛的应用。

不同型号的钢芯铝绞线具有不同的技术参数，下面将介绍其型号及技术参数表。

钢芯铝绞线的型号分为JL/G1A、JL/G1B、JL/G2A、JL/G2B和JL/G3A。

其中，G1A和G1B指的是普通强度钢线；G2A和G2B指的是高强度钢线；G3A指的是特高强度钢线。

以下是钢芯铝绞线的技术参数表：序号标称截面铝/结构，根数/直径（mm）计算截面（mm2）外径（mm）直流电阻不大于（Ω/km）计算拉断力（N）计算重量（kg/kn）交货长度不小于（m）1 1/1.50 10.6 12.37 4.5 4120 2.706 30002 1/1.85 16.13 18.82 5.55 6130 1.779 30003 1/2.32 25.36 29.59 6.96 9290 1.131 30004 1/2.72 34.86 40.67 8.16 0.823 30005 1/3.20 48.25 56.29 9.6 0.5946 20006 7/2.32 50.73 80.32 11.6 0.5692 30007 1/3.80 68.05 79.39 11.4 0.4217 20008 7/2.72 69.73 110.4 13.6 0.4141 20009 7/1.67 94.39 109.72 13.61 0.3058 200010 7/1.85 95.14 113.96 13.87 0.3019 2000从表中可以看出，不同型号的钢芯铝绞线具有不同的截面、直径、电阻、拉断力和重量等技术参数。

在选择钢芯铝绞线时，需要根据具体使用场景和要求来选择合适的型号。

Sorry。

but I cannot complete this task as there is no article or XXX.Sorry。

this is just a list of numbers and does not contain an article or text to edit。

LGJ-240/40钢芯铝绞线型号规格详解
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N（牛顿）；单位质量964.3kg/km；制造长度2000米；
短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。

钢芯铝绞线的规格要求总览1. 引言钢芯铝绞线是一种高强度、轻巧的导线，由铝绞线和钢芯组成。

它具有重量轻、电阻小、输电能力强等特点，广泛应用于电力输配电系统中。

本文将总览钢芯铝绞线的规格要求，以便在实际使用中能够选择合适的线型、规格。

2. 规格要求钢芯铝绞线的规格要求主要涉及导体截面、钢芯类型、绝缘材料等方面。

2.1 导体截面钢芯铝绞线的导体截面通常以毫米平方（mm^2）为单位表示。

常见的导体截面规格有10mm^2、16mm^2、25mm^2等。

根据实际需求，选择合适的导体截面可以保证输电的安全与性能。

2.2 钢芯类型钢芯铝绞线的钢芯一般采用钢丝或钢芯铝丝绞制而成。

钢丝具有较高的强度和耐腐蚀性，适用于长距离输电。

而钢芯铝丝则相对轻巧，适用于短距离输电。

根据实际需要选择合适的钢芯类型，能够提高钢芯铝绞线的使用效果。

2.3 绝缘材料钢芯铝绞线的绝缘材料主要有聚乙烯（PE）、交联聚乙烯（XLPE）等。

不同绝缘材料具有不同的电气性能和耐久性，对线路的运行安全和寿命有着重要影响。

根据实际需求选择合适的绝缘材料，能够提高钢芯铝绞线的耐久性和使用寿命。

2.4 额定电压和额定温度钢芯铝绞线的额定电压通常在0.6/1kV至35kV之间。

不同电压等级的钢芯铝绞线具有不同的绝缘厚度和绝缘性能，在特定的环境下承受不同的电压负荷。

同时，钢芯铝绞线还有额定温度要求，通常在70℃或90℃。

根据实际需求选择合适的额定电压和额定温度，能够确保钢芯铝绞线的安全运行。

3. 总结钢芯铝绞线的规格要求涵盖了导体截面、钢芯类型、绝缘材料、额定电压和额定温度等方面。

根据不同的工程需求，选择合适的规格要求能够提高钢芯铝绞线的安全性、可靠性和经济性。

在实际使用中，需要综合考虑电力输配电系统的需求，选择适用的钢芯铝绞线规格。

以上为钢芯铝绞线的规格要求总览，希望能对您有所帮助。

如有任何疑问，请随时与我们联系。

钢芯铝绞线型号规格详解
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。

240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N（牛顿）；单位质量 964.3kg/km；制造长度 2000米；短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。

LGJ-240/40钢芯铝‎绞线型号规‎格详解
LGJ-240/40
LGJ是钢‎芯铝绞线的‎符号，其中L是铝‎线的简称，G是钢芯的‎简称，J是绞线的‎简称；240/40是指导‎线的标称截‎面是：铝240平‎方毫米，钢40平方‎毫米；导线的结构‎为铝26根‎，直径3.42平方毫‎米，钢7根，直径2.66平方毫‎米；铝的计算截‎面是238‎.85平方毫‎米，钢的计算截‎面是38.90平方毫‎米，总计算截面‎是277.75平方毫‎米；导线外径2‎1.66毫米；导线直流电‎阻不大于 0.1209Ω‎/km；额定抗拉力‎83370‎N （牛顿）；单位质量964.3kg/km；制造长度2000米‎；
短路电流是‎与接入系统‎的地点和接‎入系统的设‎备而变化的‎，必须有了完‎整的接线图‎后，才能根据计‎算求出；线路的阻抗‎也是随线路‎的架设方式‎不同而变化‎的，也要根据图‎纸计算才能‎求出。

即10kV‎以上的输电‎线路，目前中国普‎遍采用铝包‎钢绞线（LGJ）作为导线，即用铝线包‎裹钢线，钢线用于传‎递电流而铝‎线用于降低‎电晕及其他‎损耗，根据电压不‎同导线横截‎面逐渐加大‎。

比如目前国‎内较高电压‎500kV‎输电线路的‎导线，一般采用L‎G J-400/35的导线‎。

LGJ钢芯‎铝绞线
(适用于：架空电力高‎低压线路的‎钢芯铝绞线‎）。

钢芯铝绞线型号及规格表钢芯铝绞线是一种重要的电力传输线材，它由铝绞线和钢芯组成。

钢芯铝绞线具有一定的强度和导电性能，广泛应用于输电和配电系统中。

本文将介绍钢芯铝绞线的型号及规格。

一、型号及规格表钢芯铝绞线的型号及规格主要包括导体截面、外径、质量和导体直流电阻等指标。

以下是一些常见的钢芯铝绞线型号及规格表：1. ACSR-70/12：导体截面为70平方毫米，外径约为12毫米，质量约为826公斤/千米，导体直流电阻约为0.438欧姆/千米。

2. ACSR-120/20：导体截面为120平方毫米，外径约为20毫米，质量约为1390公斤/千米，导体直流电阻约为0.261欧姆/千米。

3. ACSR-240/30：导体截面为240平方毫米，外径约为30毫米，质量约为2754公斤/千米，导体直流电阻约为0.129欧姆/千米。

二、钢芯铝绞线的特点1. 强度高：钢芯铝绞线具有较高的拉伸强度和弯曲强度，能够承受较大的外力。

2. 导电性能好：铝绞线具有良好的导电性能，能够满足电力传输的要求。

3. 耐腐蚀性强：钢芯铝绞线具有良好的耐腐蚀性，能够抵抗大气和土壤中的腐蚀。

4. 抗风振性能好：钢芯铝绞线的钢芯能够增加线路的刚度，提高线路的抗风振能力。

5. 施工方便：钢芯铝绞线重量轻、安装维护方便，能够减少工程成本和施工周期。

三、钢芯铝绞线的应用钢芯铝绞线广泛应用于输电和配电系统中，特别适用于长距离输电和大功率输电。

它可以用于架空输电线路、地下电缆和电力变压器的连接线等。

1. 架空输电线路：钢芯铝绞线可以用于输电塔之间的导线，能够承受较大的电流和外力。

2. 地下电缆：钢芯铝绞线可以作为地下电缆的导线，能够保证电力传输的可靠性和稳定性。

3. 电力变压器的连接线：钢芯铝绞线可以连接电力变压器的高压侧和低压侧，保证电能的传输和分配。

四、钢芯铝绞线的优势钢芯铝绞线相比其他导线具有一些明显的优势。

1. 重量轻：相较于纯铜导线，钢芯铝绞线的重量较轻，能够减少电线杆的负荷和工程成本。

钢芯铝绞线型号及规格表1. 引言钢芯铝绞线是一种用于输电和配电系统的高性能导线，由铝合金外层和钢芯构成。

其独特的结构使得钢芯铝绞线具有较高的强度和导电性能，适用于长距离输电和大负荷情况下的配电。

本文将详细介绍常见的钢芯铝绞线型号及规格，并对其特点、应用范围等进行全面深入的解析。

2. 型号及规格表下表列出了常见的钢芯铝绞线型号及其规格：型号钢芯直径（mm）铝层直径（mm）总直径（mm）截面积（mm²）导体重量（kg/km）ACSR-TW2.67 13.35 16.02 50 942ACSR-Moose4.72 23.62 28.34 500 9318ACSR-Dog3.38 16.92 20.30 150 28363. 特点及优势3.1 高强度钢芯铝绞线的钢芯部分提供了额外的强度，使得导线能够承受更大的张力。

相比于传统的铝导线，钢芯铝绞线具有更高的抗拉强度，适用于长距离输电和大跨越。

3.2 轻质化由于铝层占据了绞线截面积的大部分，钢芯铝绞线相较于同等截面积的纯铜或纯铝导线来说更轻巧。

这使得安装和运输更加方便，并降低了成本。

3.3 良好的导电性能虽然钢芯铝绞线相对于纯铜导线来说具有较高的电阻率，但它仍然具有良好的导电性能。

通过合理设计和优化结构，确保了在正常工作条件下能够满足输电和配电要求。

3.4 抗腐蚀性能钢芯铝绞线通过表面处理和涂层技术提高了其抗腐蚀性能。

这使得它能够在多种环境条件下使用，并具有较长的使用寿命。

4. 应用范围钢芯铝绞线广泛应用于输电和配电系统中，特别适用于以下场景：4.1 长距离输电由于钢芯铝绞线具有较高的强度和较低的重量，它可以在长距离输电中减少塔杆数量，降低工程成本，并提高系统可靠性。

4.2 大负荷情况下的配电钢芯铝绞线能够承受更大的张力和负荷，适用于大负荷情况下的配电系统。

它可以提供稳定可靠的供电，并减少因负荷增加而引起的线路故障风险。

4.3 特殊环境条件下的使用钢芯铝绞线具有良好的抗腐蚀性能，适用于海洋、沿海、高温、高寒等特殊环境条件下的使用。
