钢芯铝绞线规格

LGJ-240/40钢芯铝绞线型号规格详解
LGJ-240/40
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N （牛顿）；单位质量964.3kg/km；制造长度2000米；
短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。

钢芯铝绞线型号规格详解
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。

240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N（牛顿）；单位质量964.3kg/km；制造长度2000米；短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。

钢芯铝绞线型号及技术参数钢芯铝绞线是一种常用的导线，在电力传输和分配中有着广泛的应用。

不同型号的钢芯铝绞线具有不同的技术参数，下面将介绍其型号及技术参数表。

钢芯铝绞线的型号分为JL/G1A、JL/G1B、JL/G2A、JL/G2B和JL/G3A。

其中，G1A和G1B指的是普通强度钢线；G2A和G2B指的是高强度钢线；G3A指的是特高强度钢线。

以下是钢芯铝绞线的技术参数表：序号标称截面铝/结构，根数/直径（mm）计算截面（mm2）外径（mm）直流电阻不大于（Ω/km）计算拉断力（N）计算重量（kg/kn）交货长度不小于（m）1 1/1.50 10.6 12.37 4.5 4120 2.706 30002 1/1.85 16.13 18.82 5.55 6130 1.779 30003 1/2.32 25.36 29.59 6.96 9290 1.131 30004 1/2.72 34.86 40.67 8.16 0.823 30005 1/3.20 48.25 56.29 9.6 0.5946 20006 7/2.32 50.73 80.32 11.6 0.5692 30007 1/3.80 68.05 79.39 11.4 0.4217 20008 7/2.72 69.73 110.4 13.6 0.4141 20009 7/1.67 94.39 109.72 13.61 0.3058 200010 7/1.85 95.14 113.96 13.87 0.3019 2000从表中可以看出，不同型号的钢芯铝绞线具有不同的截面、直径、电阻、拉断力和重量等技术参数。

在选择钢芯铝绞线时，需要根据具体使用场景和要求来选择合适的型号。

Sorry。

but I cannot complete this task as there is no article or XXX.Sorry。

this is just a list of numbers and does not contain an article or text to edit。

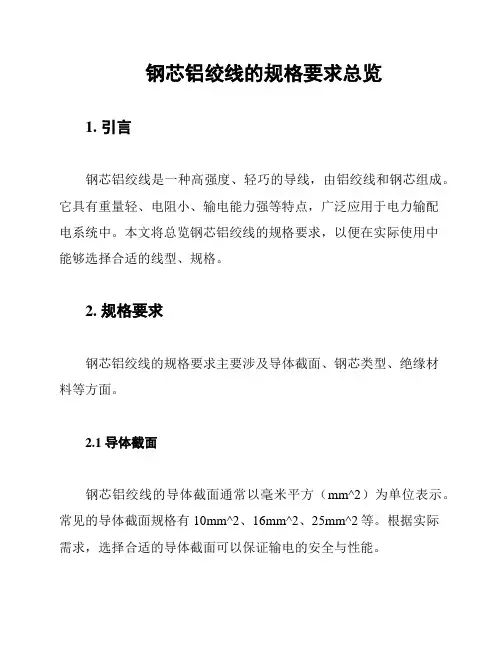

钢芯铝绞线的规格要求总览1. 引言钢芯铝绞线是一种高强度、轻巧的导线，由铝绞线和钢芯组成。

它具有重量轻、电阻小、输电能力强等特点，广泛应用于电力输配电系统中。

本文将总览钢芯铝绞线的规格要求，以便在实际使用中能够选择合适的线型、规格。

2. 规格要求钢芯铝绞线的规格要求主要涉及导体截面、钢芯类型、绝缘材料等方面。

2.1 导体截面钢芯铝绞线的导体截面通常以毫米平方（mm^2）为单位表示。

常见的导体截面规格有10mm^2、16mm^2、25mm^2等。

根据实际需求，选择合适的导体截面可以保证输电的安全与性能。

2.2 钢芯类型钢芯铝绞线的钢芯一般采用钢丝或钢芯铝丝绞制而成。

钢丝具有较高的强度和耐腐蚀性，适用于长距离输电。

而钢芯铝丝则相对轻巧，适用于短距离输电。

根据实际需要选择合适的钢芯类型，能够提高钢芯铝绞线的使用效果。

2.3 绝缘材料钢芯铝绞线的绝缘材料主要有聚乙烯（PE）、交联聚乙烯（XLPE）等。

不同绝缘材料具有不同的电气性能和耐久性，对线路的运行安全和寿命有着重要影响。

根据实际需求选择合适的绝缘材料，能够提高钢芯铝绞线的耐久性和使用寿命。

2.4 额定电压和额定温度钢芯铝绞线的额定电压通常在0.6/1kV至35kV之间。

不同电压等级的钢芯铝绞线具有不同的绝缘厚度和绝缘性能，在特定的环境下承受不同的电压负荷。

同时，钢芯铝绞线还有额定温度要求，通常在70℃或90℃。

根据实际需求选择合适的额定电压和额定温度，能够确保钢芯铝绞线的安全运行。

3. 总结钢芯铝绞线的规格要求涵盖了导体截面、钢芯类型、绝缘材料、额定电压和额定温度等方面。

根据不同的工程需求，选择合适的规格要求能够提高钢芯铝绞线的安全性、可靠性和经济性。

在实际使用中，需要综合考虑电力输配电系统的需求，选择适用的钢芯铝绞线规格。

以上为钢芯铝绞线的规格要求总览，希望能对您有所帮助。

如有任何疑问，请随时与我们联系。

钢芯铝绞线型号规格详解
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。

240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N（牛顿）；单位质量 964.3kg/km；制造长度 2000米；短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。

钢芯铝绞线技术参数一、用途：本产品适用于架空电力线路。

二、产品标准：1、本产品执行与国际电工委员会 IEG207-1966 及 IEC209-1966 的规定相一致的 GB1179-8 3 标准。

2、产品应符合标准中的计算拉断力。

3、产品应符合GB1179中规定的节距、绞向等工艺要求。

4、产品应符合标准中规定的交货长度，但经需方同意，允许以任何长度的绞线交货。

5、产品表面应圆整光洁，无划伤、无油污，不得有蛇形状、暴露内层沾模和其他缺陷。

6、产品应排列整齐，经防潮、防水包装后附加合格证。

综合说明：该产品为裸线品种，主要用于高压输配电线路，对于长距离、大跨度的跨江、河、山区等敷设环境宜采用加强型钢芯铝绞线。

当前我国大部分长距离超高压、高压输、配电线路中，多采用此种产品。

型号及名称：型号名称LJ 铝绞线LGJ 钢芯铝绞线LGJF 防腐钢芯铝绞线铝绞线及钢芯铝绞线的弹性系数和线膨胀系数：铝绞线的弹性系数和膨胀系数单线根数最终弹性系数（实际值）线膨胀系数（1/0C）N/mm2 kgf/mm27 59000 6000 23.0×10-619 56000 5700 23.0×10-637 56000 5700 23.0×10-661 54000 5500 23.0×10-6注：1、弹性系数值的精确度为±300N/mm2(±300kgf/mm2)。

2、弹性系数适用于受力在15％～50％计算拉断力的铝绞线。

钢芯铝绞线的弹性系数和线膨胀系数（包括：不同结构的铝钢截面比）结构铝钢截面比最终弹性系数（实际值）线膨胀系数（计算值）（1/0C）铝钢（N/mm2) (kgf/mm2)6 1 6.00 79000 8100 19.1×10-67 7 5.06 76000 7700 18.5×10-612 7 1.71 105000 10700 15.3×10-618 1 18.00 66000 6700 21.2×10-624 7 7.71 73000 7400 19.6×10-626 7 6.13 76000 7700 18.9×10-630 7 4.29 80000 8200 17.8×10-630 19 4.37 78000 8000 18.0×10-642 7 19.44 61000 6200 21.4×10-645 7 14.46 63000 6400 20.9×10-648 7 11.34 65000 6600 20.5×10-654 7 7.71 69000 7000 19.3×10-654 19 7.90 67000 6800 19.4×10-6注：1、弹性系数值的精确度为±3000N/mm2(±300kgf/mm2).2、弹性系数适用于受力在15％～50％计算拉断力的钢芯铝绞线。

钢芯铝绞线型号及规格表钢芯铝绞线是一种重要的电力传输线材，它由铝绞线和钢芯组成。

钢芯铝绞线具有一定的强度和导电性能，广泛应用于输电和配电系统中。

本文将介绍钢芯铝绞线的型号及规格。

一、型号及规格表钢芯铝绞线的型号及规格主要包括导体截面、外径、质量和导体直流电阻等指标。

以下是一些常见的钢芯铝绞线型号及规格表：1. ACSR-70/12：导体截面为70平方毫米，外径约为12毫米，质量约为826公斤/千米，导体直流电阻约为0.438欧姆/千米。

2. ACSR-120/20：导体截面为120平方毫米，外径约为20毫米，质量约为1390公斤/千米，导体直流电阻约为0.261欧姆/千米。

3. ACSR-240/30：导体截面为240平方毫米，外径约为30毫米，质量约为2754公斤/千米，导体直流电阻约为0.129欧姆/千米。

二、钢芯铝绞线的特点1. 强度高：钢芯铝绞线具有较高的拉伸强度和弯曲强度，能够承受较大的外力。

2. 导电性能好：铝绞线具有良好的导电性能，能够满足电力传输的要求。

3. 耐腐蚀性强：钢芯铝绞线具有良好的耐腐蚀性，能够抵抗大气和土壤中的腐蚀。

4. 抗风振性能好：钢芯铝绞线的钢芯能够增加线路的刚度，提高线路的抗风振能力。

5. 施工方便：钢芯铝绞线重量轻、安装维护方便，能够减少工程成本和施工周期。

三、钢芯铝绞线的应用钢芯铝绞线广泛应用于输电和配电系统中，特别适用于长距离输电和大功率输电。

它可以用于架空输电线路、地下电缆和电力变压器的连接线等。

1. 架空输电线路：钢芯铝绞线可以用于输电塔之间的导线，能够承受较大的电流和外力。

2. 地下电缆：钢芯铝绞线可以作为地下电缆的导线，能够保证电力传输的可靠性和稳定性。

3. 电力变压器的连接线：钢芯铝绞线可以连接电力变压器的高压侧和低压侧，保证电能的传输和分配。

四、钢芯铝绞线的优势钢芯铝绞线相比其他导线具有一些明显的优势。

1. 重量轻：相较于纯铜导线，钢芯铝绞线的重量较轻，能够减少电线杆的负荷和工程成本。

钢芯铝绞线型号及规格表1. 引言钢芯铝绞线是一种用于输电和配电系统的高性能导线，由铝合金外层和钢芯构成。

其独特的结构使得钢芯铝绞线具有较高的强度和导电性能，适用于长距离输电和大负荷情况下的配电。

本文将详细介绍常见的钢芯铝绞线型号及规格，并对其特点、应用范围等进行全面深入的解析。

2. 型号及规格表下表列出了常见的钢芯铝绞线型号及其规格：型号钢芯直径（mm）铝层直径（mm）总直径（mm）截面积（mm²）导体重量（kg/km）ACSR-TW2.67 13.35 16.02 50 942ACSR-Moose4.72 23.62 28.34 500 9318ACSR-Dog3.38 16.92 20.30 150 28363. 特点及优势3.1 高强度钢芯铝绞线的钢芯部分提供了额外的强度，使得导线能够承受更大的张力。

相比于传统的铝导线，钢芯铝绞线具有更高的抗拉强度，适用于长距离输电和大跨越。

3.2 轻质化由于铝层占据了绞线截面积的大部分，钢芯铝绞线相较于同等截面积的纯铜或纯铝导线来说更轻巧。

这使得安装和运输更加方便，并降低了成本。

3.3 良好的导电性能虽然钢芯铝绞线相对于纯铜导线来说具有较高的电阻率，但它仍然具有良好的导电性能。

通过合理设计和优化结构，确保了在正常工作条件下能够满足输电和配电要求。

3.4 抗腐蚀性能钢芯铝绞线通过表面处理和涂层技术提高了其抗腐蚀性能。

这使得它能够在多种环境条件下使用，并具有较长的使用寿命。

4. 应用范围钢芯铝绞线广泛应用于输电和配电系统中，特别适用于以下场景：4.1 长距离输电由于钢芯铝绞线具有较高的强度和较低的重量，它可以在长距离输电中减少塔杆数量，降低工程成本，并提高系统可靠性。

4.2 大负荷情况下的配电钢芯铝绞线能够承受更大的张力和负荷，适用于大负荷情况下的配电系统。

它可以提供稳定可靠的供电，并减少因负荷增加而引起的线路故障风险。

4.3 特殊环境条件下的使用钢芯铝绞线具有良好的抗腐蚀性能，适用于海洋、沿海、高温、高寒等特殊环境条件下的使用。

【最新精选】钢芯铝绞线规格型号绞线及钢芯铝绞线 - 铝包钢绞线的型号及规格型号及规格结构计算截面(mm2) 直流电阻不大标称截面外径交货长度不根数,直径于D.C.(欧,计算拉断力KN 计算质量 kg/km mm2 mm 小于 , 铝钢总计 n/mm km) 铝16 3/2.60 5.60 6.85 9.08 15.93 3.367 13.32 90.1 2000 16 7/1.70 5.10 6.83 9.06 15.89 3.653 12.58 90.0 2000 25 3/3.25 7.00 10.7 14.19 24.89 2.327 20.79 140.7 2000 25 7/2.15 6.45 10.93 14.48 25.41 2.284 20.12 144.0 2000 35 3/3.85 7.54 15.02 19.90 34.92 1.659 29.19 197.5 2000 35 7/2.50 7.50 14.77 19.59 34.36 1.689 27.21 194.7 2000 50 3/4.60 9.91 21.44 28.42 49.86 1.162 41.68 282.0 1500 50 7/3.00 9.00 21.28 28.20 49.48 1.173 39.19 280.4 1500 70 7./3.60 10.80 30.64 40.61 71.25 0.815 56.43 403.7 1250 95 7/4.16 12.48 40.91 54.23 95.14 0.610 75.35 539.1 1000 120 19/2.85 14.25 52.12 69.09 121.21 0.481 96.00 689.5 1500 150 19/3.15 15.75 63.67 84.40 148.07 0.394 117.27 842.3 1250 185 19/3.50 17.50 78.60 104.20 182.80 0.319 144.78 1039.9 1000 210 19/3.75 18.75 90.24 119.61 209.85 0.278 166.20 1193.7 1000 240 19/4.00 20.00 102.67 136.09 238.76 0.244 189.10 1358.2 1000 300 37/3.20 22.40 127.96 169.61 297.57 0.197 235.68 1702.8 1000 400 37/3.70 25.90 171.07 226.76 397.83 0.147 315.08 2276.5 1000 500 37/4.16 29.12 216.25 286.65 502.90 0.117 398.30 2877.7 1000 630 61/3.63 32.67 271.46 359.84 631.30 0.093 499.99 3637.2 800 800 61/4.10 36.90 346.30 459.06 805.36 0.073 637.85 4640.1800 16 3/2.60 5.60 9.88 6.05 15.93 2.728 10.29 74.5 2000 16 7/1.70 5.10 9.85 6.04 15.89 2.740 9.72 74.5 2000 25 3/3.25 7.00 15.43 9.46 24.891.746 16.08 116.4 2000 25 7/2.15 6.45 15.75 9.66 25.41 1.714 15.55 119.1 2000 35 3/3.85 7.54 21.65 13.27 34.92 1.244 22.56 163.3 2000 35 7/2.50 7.50 21.3 13.06 34.36 1.267 21.03 161.0 2000 50 3/4.60 9.91 30.91 18.95 49.86 0.872 32.21 233.2 1500 50 7/3.00 9.00 30.68 18.80 49.48 0.88030.28 231.90 1500 70 7./3.60 10.80 44.17 27.08 71.25 0.611 43.61 333.9 1250 95 7/4.16 12.48 58.99 36.15 95.14 0.458 58.23 445.9 1000 12019/2.85 14.25 75.15 46.06 121.21 0.361 74.18 570.3 1500 150 19/3.1515.75 91.80 56.27 148.07 0.295 90.62 696.7 1250 185 19/3.50 17.50 113.34 69.46 182.80 0.239 118.87 860.00 1000 210 19/3.75 18.75 130.11 79.74 209.85 0.208 128.43 987.3 1000 240 19/4.00 20.00 148.03 90.73 238.760.183 146.12 1123.4 1000300 37/3.20 22.40 184.49 113.08 297.57 0.148 182.11 1408.3 1000 400 37/3.70 25.90 246.65 151.18 397.83 0.111 243.47 1882.8 1000 500 37/4.16 29.12 311.80 191.10 502.90 0.087 307.77 2380.1 1000 630 61/3.63 32.67 391.41 239.89 631.30 0.070 386.36 3008.3 800 800 61/4.10 36.90 499.32 306.04 805.36 0.055 492.88 3837.8 800铝包钢绞线的结构尺寸20?直流电阻不大于(欧(,,结构根数交货长最小破断力(,,) 计算重量(,,,,,) 标称截公称直计算截面2,,,) ,直径度不小面(mm2) 径(nn) (mm2) (n/mm) 于(m) LB20J LB27J LB30J LB40J LB20J LB27J LB30J LB40J LB20J LB27J LB30J LB40J 30 7/2.3 6.9 29.08 35.07 27.75 23.30 18.06 2.9579 2.1931 1.9767 1.4861 198.58 173.57 164.80 136.31 2000 36 7/2.6 7.8 37.17 44.82 35.46 28.7723.08 2.3086 1.7170 1.5439 1.1687 247.38 221.86 210.62 174.20 2000 457/2.9 8.7 46.24 56.76 44.11 37.04 26.71 1.8613 1.3707 1.2409 0.9879 307.76 276.01 262.01 216.70 2000 50 7/3.0 9.0 49.48 55.78 48.19 39.19 30.28 1.371 1.304 1.173 0.880 329.38 295.4 280.4 231.9 2000 55 7/3.2 9.6 56.30 67.89 53.71 45.09 34.96 1.5294 1.1254 1.0244 0.7647 374.71 336.04 319.00 263.85 2000 65 7/3.5 10.5 67.35 79.40 62.43 52.73 41.22 1.2697 0.9379 0.8513 0.6498 448.24 402.00 381.57 315.60 2000 80 19/2.3 11.5 78.94 95.20 75.31 63.23 49.02 1.0941 0.8112 0.7311 0.5497 527.50 472.98 449.09 371.45 2000 100 19/2.6 13.0 100.88 121.66 96.24 80.80 62.640.8539 0.6351 0.5710 0.4323 674.12 604.57 573.93 474.71 2000 125 19/2.9 14.5 125.50 151.35 119.73 100.52 77.98 0.6885 0.5070 0.4590 0.3469838.60 752.14 714.00 590.50 2000 150 19/3.2 16.0 152.81 184.29 145.78 122.40 94.89 0.5657 0.4162 0.3789 0.2829 1021.10 915.71 869.28 719.01 2000 180 19/3.5 17.5 182.80 215.52 169.45 148.13 111.87 0.4696 0.3469 0.3149 0.2402 1221.46 1095.46 1089.79 860.03 2000 195 37/2.6 18.2 196.44 236.91 187.41 157.35 121.99 0.4411 0.3381 0.2950 0.2233 132052 1184.28 1124.27 929.91 1500 245 37/2.9 20.3 244.39 294.74 233.15 196.76 151.77 0.3556 0.2619 0.2371 0.1792 1642.82 1473.37 1398.64 1156.73 1500 29537/3.2 22.4 297.57 358.87 283.88 238.35 184.79 0.2922 0.2150 0.19570.1451 2000.22 1793.78 1702.83 1408.46 1500 350 37/3.5 24.5 355.98419.70 330.00 278.73 217.86 0.2426 0.1792 0. 1626 0.1241 2392.72 2145.90 2096.83 1684.71 1200 430 37/3.8 26.6 419.62 468.30 377.66 309.68 249.36 0.2068 0.1544 0.1378 0.1048 2820.69 2529.71 2401.02 1985.88 1200 46537/4.0 28.0 464.72 506.34 405.91 330.58 276.18 0.1875 0.1378 0.12410.0937 3125.25 2802.95 2660.67 2200.62 1200 510 37/4.2 29.4 512.81544.40 438.28 364.47 304.49 0.1682 0.1241 0.1130 0.0855 3445.66 3090.15 2933.15 2425.93 1000 590 37/4.5 31.5 589.46 568.45 487.24 400.51 32 3.05 0.1461 0.1103 0.0992 0.0744 3955.53 3547.18 3367.16 2785.21 1000 67037/4.8 32.6 669.54 662.84 596.30 439.89 348.50 0.1298 0.0965 0.08550.0662 4500.50 4085.92 3831.36 3168.65 1000铝包钢绞线美国标准线径外径拉断力线性密度电阻率标称截面尺寸根数,线规 mm mm KNKg/km 欧/km mm237/5 4.620 32.36 634.75 4170 0.1394 620.637/6 4.115 28.70 534.30 3307 0.1758 492.237/7 3.665 25.65 447.57 2622 0.2216 390.337/8 3.264 22.83 374.26 2080 0.2794 309.537/9 2.906 20.35 296.45 1649 0.3524 245.537/10 2.588 18.11 235.30 1308 0.4443 194.619/5 4.620 23.11 326.05 2128 0.2699 318.719/6 4.114 20.57 274.20 1688 0.3403 252.719/7 3.665 18.31 229.91 1339 0.4292 200.419/8 3.264 16.31 192.18 1062 0.5411 159.019/9 2.906 14.53 152.39 842 0.6821 126.110/10 2.588 12.93 120.83 667.8 0.8603 99.937/5 4.620 13.87 120.15 781.2 0.7428 117.47/6 4.115 12.34 101.04 619.5 0.9197 93.097/7 3.665 11.00 84.72 491.1 1.1598 73.877/8 3.264 9.779 70.81 389.6 1.4627 58.567/9 2.906 8.712 56.13 308.9 1.8442 46.447/10 2.588 7.772 44.53 245.1 2.3255 36.827/11 2.304 6.909 35.31 194.4 2.9325 29.187/12 2.052 6.147 28.01 154.2 3.6976 23.163/5 4.620 9.957 54.36 334.1 1.6985 50.323/6 4.115 8.864 45.69 265.0 2.1418 39.903/7 3.665 7.899 38.32 210.7 2.1009 31.643/8 3.264 7.036 32.03 166.7 3.4057 25.103/9 2.907 6.274 25.40 132.2 4.2947 19.903/10 2.588 5.588 20.14 104.8 5.4168 15.78铝包钢绞线澳大利亚标准外径截面积单位长度质量计算拉断力直流电阻绞线结构mm mm mm2 Kg/km kn mm2 3/2.75 5.93 17.82 118 22.7 4.80 3/3.00 6.47 21.21 141 27.0 4.02 3/3.25 7.00 24.89 165 31.6 3.42 3/3.75 8.08 33.12 220 39.3 2.58 7/2.75 8.25 41.58 277 50.1 2.06 7/3.00 9.00 49.48 330 59.7 1.73 7/3.25 9.75 58.07 387 69.9 1.47 7/3.75 11.3 77.28 515 86.9 1.11 7/4.25 12.8 99.33 662 105 0.864 19/2.75 13.8 112.9 755 136 0.764 19/3.00 15.0 134.3 899 162 0.642 19/3.25 16.3 157.6 1060 189 0.545 19/3.75 18.8 209.8 1410 236 0.411 19/4.25 21.3 269.6 1800 286 0.320【附加公文一篇，不需要的朋友可以下载后编辑删除，谢谢】关于进一步加快精准扶贫工作意见为认真贯彻落实省委、市委扶贫工作文件精神，根据《关于扎实推进扶贫攻坚工作的实施意见》和《关于进一步加快精准扶贫工作的意见》文件精神，结合我乡实际情况，经乡党委、政府研究确定，特提出如下意见:一、工作目标总体目标:“立下愚公志，打好攻坚战”，从今年起决战三年，实现全乡基本消除农村绝对贫困现象，实现有劳动能力的扶贫对象全面脱贫、无劳动能力的扶贫对象全面保障，不让一个贫困群众在全面建成小康社会进程中掉队。

钢芯铝绞线规格型号参数含义1. 你知道钢芯铝绞线规格型号参数的含义吗？就像我们选衣服要看尺码，这钢芯铝绞线的规格型号参数那可太重要啦！比如说，LGJ-185/25 这个型号，185 表示铝线的截面积，25 就是钢芯的截面积。

这就好比人的胳膊和腿，得搭配好了才能干活利索，这线的参数搭配好了才能更好地输电呀！2. 钢芯铝绞线规格型号参数含义，你真搞懂了？想象一下，它就像一个神秘的密码，解开就能掌握输电的关键！比如 LGJ-300/40 这个型号，300 多的铝截面积加上 40 的钢芯截面积，这不就像一个大力士有了强壮的骨骼和结实的肌肉，能扛起更重的电力输送任务嘛！3. 还在为钢芯铝绞线规格型号参数含义头疼？别呀！这就像破解游戏关卡的密码一样有趣！像 LGJ-240/30 型号，240 的铝和 30 的钢芯，这不就像一场精彩的舞蹈，两者默契配合，才能跳出完美的电力传输之舞！4. 你难道不想弄明白钢芯铝绞线规格型号参数含义？这可关乎着电力传输的效率和安全！比如说 LGJ-120/20 这个型号，120 的铝加上 20 的钢芯，是不是就像一辆汽车有了合适的发动机和车身，才能跑得又稳又快！5. 钢芯铝绞线规格型号参数含义，你真的不想深入了解？这简直就是打开电力世界大门的钥匙！就拿 LGJ-95/15 来说，95 的铝和 15 的钢芯，这不就是一个团队里有了核心人物和得力助手，才能出色完成任务！6. 还不了解钢芯铝绞线规格型号参数含义？那可不行！这就像做菜要知道食材的用量一样重要！比如 LGJ-400/50 型号，400 的铝和 50 的钢芯，这不就像一座坚固的大桥有了粗壮的钢梁和厚实的桥面，才能承受住巨大的交通压力！7. 钢芯铝绞线规格型号参数含义，你还没搞清楚？哎呀，这可错过了好多精彩！像 LGJ-70/10 这个型号，70 的铝配上 10 的钢芯，这不就像一只雄鹰有了有力的翅膀和坚强的骨架，才能翱翔天空！8. 难道你对钢芯铝绞线规格型号参数含义不感兴趣？这可太让人意外啦！比如说 LGJ-500/65 型号，500 的铝加上 65 的钢芯，这难道不像一艘巨轮有了强大的动力和坚固的船体，才能在大海中乘风破浪？9. 还没搞懂钢芯铝绞线规格型号参数含义？别着急，这其实很简单！就像我们了解朋友的性格特点一样。

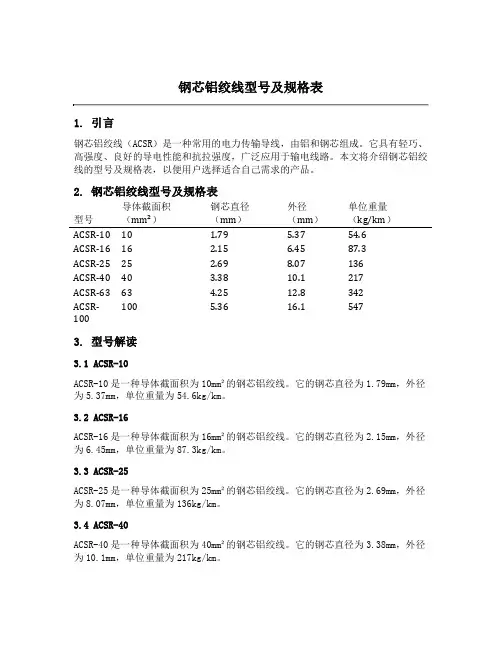

钢芯铝绞线型号及规格表1. 引言钢芯铝绞线（ACSR）是一种常用的电力传输导线，由铝和钢芯组成。

它具有轻巧、高强度、良好的导电性能和抗拉强度，广泛应用于输电线路。

本文将介绍钢芯铝绞线的型号及规格表，以便用户选择适合自己需求的产品。

2. 钢芯铝绞线型号及规格表型号导体截面积（mm²）钢芯直径（mm）外径（mm）单位重量（kg/km）ACSR-10 10 1.79 5.37 54.6ACSR-16 16 2.15 6.45 87.3ACSR-25 25 2.69 8.07 136ACSR-40 40 3.38 10.1 217ACSR-63 63 4.25 12.8 342ACSR-100100 5.36 16.1 5473. 型号解读3.1 ACSR-10ACSR-10是一种导体截面积为10mm²的钢芯铝绞线。

它的钢芯直径为1.79mm，外径为5.37mm，单位重量为54.6kg/km。

3.2 ACSR-16ACSR-16是一种导体截面积为16mm²的钢芯铝绞线。

它的钢芯直径为2.15mm，外径为6.45mm，单位重量为87.3kg/km。

3.3 ACSR-25ACSR-25是一种导体截面积为25mm²的钢芯铝绞线。

它的钢芯直径为2.69mm，外径为8.07mm，单位重量为136kg/km。

3.4 ACSR-40ACSR-40是一种导体截面积为40mm²的钢芯铝绞线。

它的钢芯直径为3.38mm，外径为10.1mm，单位重量为217kg/km。

3.5 ACSR-63ACSR-63是一种导体截面积为63mm²的钢芯铝绞线。

它的钢芯直径为4.25mm，外径为12.8mm，单位重量为342kg/km。

3.6 ACSR-100ACSR-100是一种导体截面积为100mm²的钢芯铝绞线。

它的钢芯直径为5.36mm，外径为16.1mm，单位重量为547kg/km。

钢芯铝绞线主要技术参数1. 导线规格：钢芯铝绞线的导线规格包括导线直径、钢芯直径、铝绞线直径等。

常用的导线规格有16mm²、25mm²、35mm²、50mm²等。

根据实际需要，导线的规格可根据需要进行定制。

2. 钢芯规格：钢芯是钢芯铝绞线的载荷支撑部分，钢芯的规格决定了钢芯铝绞线的强度。

常用的钢芯规格有1×3.0mm、1×3.5mm、1×4.0mm等。

钢芯规格越大，钢芯铝绞线的强度越大。

3. 铝绞线规格：铝绞线是钢芯铝绞线的导电部分，铝绞线的规格决定了钢芯铝绞线的导电能力。

常用的铝绞线规格有7×1.50mm、7×1.75mm、7×2.00mm等。

铝绞线规格越大，钢芯铝绞线的导电能力越强。

4.电阻：钢芯铝绞线的电阻是衡量其导电能力的一个重要指标，它受到导线材料和导线规格的影响。

或者以特定温度为基准来测量电阻。

一般情况下，导线的电阻越小，则其传输电能的效率越高。

5.强度：钢芯铝绞线的强度是指其在正常工作条件下能够承受的最大拉力。

强度的计算与导线的材料、结构和工艺有关。

一般来说，钢芯铝绞线的强度越大，其承受外力的能力越强，使用寿命也相应更长。

6.耐腐蚀性：钢芯铝绞线需具备较好的耐腐蚀性能，以保证其在恶劣环境下仍然能够正常工作。

一般来说，钢芯铝绞线会经过防腐处理，如热镀锌等，以提高其耐腐蚀性能。

7.传输能力：钢芯铝绞线的传输能力主要取决于其导电材料和截面积。

一般来说，钢芯铝绞线的导电能力较好，适用于中低压输电线路，能够满足一般低压输电的要求。

8.耐疲劳性：钢芯铝绞线需要具备较好的耐疲劳性能，以保证其在长期运行中不易断裂或受损。

钢芯铝绞线通常通过适当的工艺和优质的材料来提高其耐疲劳性能。

总之，钢芯铝绞线的主要技术参数包括导线规格、钢芯规格、铝绞线规格、电阻、强度、耐腐蚀性、传输能力和耐疲劳性等。

这些参数决定了钢芯铝绞线的使用范围和适用条件，使其成为一种可靠、高效的输电导线。

钢芯铝绞线的尺寸规格一览表
钢芯铝绞线是一种常用于电力输配电系统中的导线，由铝绞线外套上钢芯而成。

其具有低电阻、轻质、高强度等优点，因此被广泛应用于各类电力工程中。

为了帮助您更好地了解钢芯铝绞线的尺寸规格，本文提供了详细的一览表。

1. 执行标准
根据不同国家和地区的标准，钢芯铝绞线的尺寸规格可能略有差异。

以下是常用的执行标准：
- GB/T 1179-2008《交联聚乙烯绝缘电缆及附件》
- IEC :1997《铝及铝合金导体绞线电缆》
- ASTM B415-2010《生产铝（铝合金）导体的非绝缘铁芯电缆用导体规范》
2. 尺寸规格表
下表列出了常见的钢芯铝绞线的尺寸规格及其相关参数：
3. 使用注意事项
钢芯铝绞线的尺寸规格在不同的工程和应用场景中有不同的要求，因此在使用过程中需要注意以下事项：
- 请严格按照工程设计和相关标准要求选择适当的钢芯铝绞线尺寸规格。

- 在施工、安装和使用过程中，要遵守钢芯铝绞线的技术要求及使用规程。

- 钢芯铝绞线在电力输配电领域应用较广，但也可以用于其他领域，如电气化铁路、风力发电等。

4. 结论
钢芯铝绞线作为电力输配电系统中的重要导线，其尺寸规格的选择对工程安全和性能具有重要影响。

本文提供了常见钢芯铝绞线的尺寸规格一览表，以供参考。

在使用过程中，请根据实际需要选择合适的尺寸规格，并遵守相关的使用规范和技术要求，以确保工程的安全和可靠性。

以上就是钢芯铝绞线的尺寸规格一览表，希望对您有所帮助。

导电率60%IACS钢芯耐热铝合金导线、母线及特高强度钢芯耐热铝合金导线Thermo-resistance Aluminum Alloy Conductor Steel Reinforced with Conductivity 60%, Bus & Thermo- resistance Aluminum Alloy Conductor Steel Reinforced with Extra High Strength一、标准本产品按企业标准Q/SX113-2002生产。

StandardThese products meet the enterprise standard requirement of Q/SX113-2002.二、名称、型号及适用范围三、导线结构示意图Structure Drawing四、规格及主要技术参数Main Technical Specifications钢芯耐热铝合金导线Thermo-resistance Aluminum Alloy Conductor Steel Reinforced特高强度钢芯耐热铝合金导线五、导线的使用特性1、NRLH10GJ钢芯耐热铝合金导线长期工作温度150℃。

2、适用架空导线的特高强度钢芯耐热铝合金导线采用进口高强度钢芯，可使导线在150℃时的应力全部集中在钢芯上，使得导线线芯不破坏，导线孤垂不会因温度升高而加大。

3、与同截面的普通钢芯铝绞线相比，耐热铝合金导线150℃时的载流量比普通钢芯铝绞线载流量提高50%以上。

4、由于耐热合金导线具有较好的载流特性，故在旧线路和特殊地区的换线中，可采用同等规模、截面的耐热合金导线，在不改变铁塔等的情况下，实现增容一倍的效果，使得导线具有较大的经济性和适用性。

5、在特殊高寒地区，可用此导线作为熔冰导线，确保电力畅通。

Using properties1 The continuous operating temperature of type NRLH10GJ is 150℃.2 The high tensile strength steel core used for overhead power line is imported from abroad. When the total stress is concentrated inside the steel core at 150℃, the arc of the conductor will be protected in good order.3 The current capacity of Heat Resistance Aluminum Alloy Conductor is about 50% higher than that of ACSR in the same sectional area.4 For its good current capacity, Heat Resistance Aluminum Alloy Conductor is widely used for reform the old line and in some special areas. The current capacity will be doubled.5 In some extra cold areas, the conductor is used of melting ice power line.附表：耐热铝合金圆线性能参数。

钢芯铝绞线型号及规格表概述解释说明1. 引言1.1 概述本篇文章旨在介绍钢芯铝绞线（ACSR）的型号及规格表，旨在为读者提供相关知识和理解。

钢芯铝绞线是一种电力传输和分配领域常用的导线材料，具有独特的性能和特点。

通过对各种型号和规格进行概括、解释与说明，读者将能够更好地了解该材料的应用及其在不同场景下的优势利用。

1.2 文章结构本文主要分为五个部分，以下是每个部分的内容：第一部分：引言- 第1.1节: 概述——简要介绍文章目标和内容。

- 第1.2节: 文章结构——详述本文组成部分以及各个部分的主题。

- 第1.3节: 目的——阐明介绍该文章内容的意图和目标。

第二部分：钢芯铝绞线（ACSR）简介- 第2.1节: 定义和特点——阐述钢芯铝绞线这种导线材料的定义、基本特点以及其所具备的优势。

- 第2.2节: 工作原理——介绍钢芯铝绞线在电力传输与分配中的工作原理，包括导电性能和耐久性等方面的分析。

- 第2.3节: 应用领域——探讨钢芯铝绞线在不同领域中的应用范围及实际运用情况。

第三部分：钢芯铝绞线型号及规格表解析- 第3.1节: 型号分类和命名规则——详述钢芯铝绞线各种型号的分类规则以及命名方式的含义。

- 第3.2节: 规格表解释说明——对钢芯铝绞线常用规格表中各项数据进行解读和说明。

- 第3.3节: 常用型号及其特性介绍——介绍几种常见型号的钢芯铝绞线，并说明其特性及适用场景。

第四部分：钢芯铝绞线的优势和不足- 第4.1节: 优势分析——列举并详述钢芯铝绞线相比其他导线材料所具备的优势，并分析其原因及作用。

- 第4.2节: 不足之处及改进措施——分析目前钢芯铝绞线存在的问题和不足，并提出一些改进策略或措施。

第五部分：结论- 第5.1节: 总结要点——总结文章中的重点和核心内容。

- 第5.2节: 发展前景展望——对钢芯铝绞线的发展前景进行展望与预测，指出可能的趋势和发展方向。

- 第5.3节: 研究建议和推荐使用场景——提供一些建议用于相关研究，并针对不同场景给出推荐的使用建议。

钢芯铝绞线的规格与型号对照表
一、背景介绍
钢芯铝绞线广泛用于输电和分配电路中，具有轻质、高强度、抗腐蚀等优势。

由于市场上存在众多不同规格和型号的产品，为方便选购和使用，制作一份规格与型号对照表是很有必要的。

二、规格与型号对照表
下面是钢芯铝绞线的规格与型号对照表：
三、规格与型号对照说明
1. 钢芯铝绞线的规格表示导线的截面积，单位为平方毫米（mm²），如10代表10mm²的导线截面积。

2. 型号是根据不同规格的钢芯铝绞线在市场上的命名，用于区分不同规格的产品。

四、选择与购买建议
1. 在选择钢芯铝绞线时，首先要根据实际需要确定所需的导线截面积，然后参照规格与型号对照表，选择对应的型号。

2. 在购买钢芯铝绞线时，要注意选择正规厂家生产的产品，并关注产品的质量标准和相应的认证。

五、总结
钢芯铝绞线的规格与型号对照表对于选购和使用钢芯铝绞线具有重要的指导作用。

希望通过该对照表能够帮助您更好地选择和购买适合的钢芯铝绞线产品。

如有任何疑问或需要进一步了解，欢迎随时联系我们。

以上是钢芯铝绞线的规格与型号对照表，请查阅。

如有需要，请随时与我联系。

钢芯铝绞线的型号规格清单
---
1. 引言
钢芯铝绞线是一种电力电缆线材，采用铝线和钢丝的复合结构。

它结合了铝线轻便、导电性好的特点，以及钢丝的强度和韧性。

本
文档旨在提供钢芯铝绞线的型号规格清单，以帮助用户在购买和使
用时确保选择适合的产品。

---
2. 型号规格清单
---
3. 注意事项
在选购和使用钢芯铝绞线时，建议用户注意以下事项：
1. 确定所需的铝导体截面积和额定电流，确保其满足使用需求。

2. 注意钢芯数和直径，以确保线材的强度和韧性符合应用环境
和负载要求。

3. 钢芯铝绞线可以在高温、湿润和盐雾环境中使用，但需要根据具体应用情况选择适合的型号。

4. 在安装和使用过程中，遵循相关的安全操作规程和标准。

---
4. 结论
本文档提供了钢芯铝绞线的型号规格清单，以帮助用户在选购和使用时选择合适的产品，并提供了注意事项，以确保线材能够满足使用要求并安全可靠。

在实际应用中，用户应根据具体需求和环境选择合适的型号，并遵循相关的安装和使用规程。

---。
