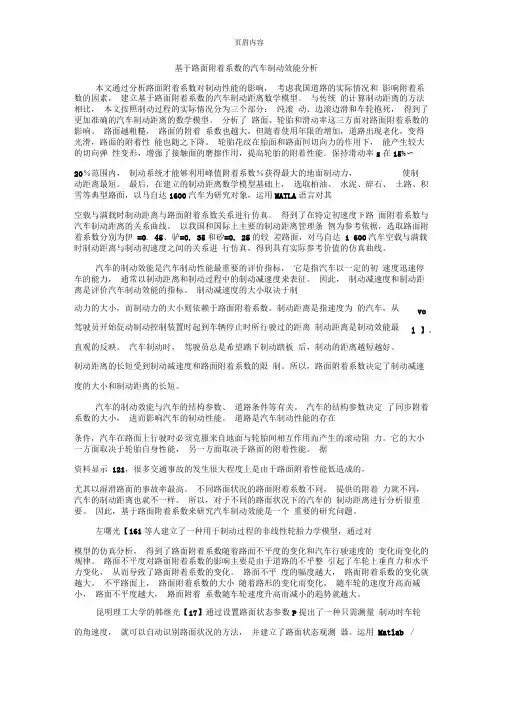

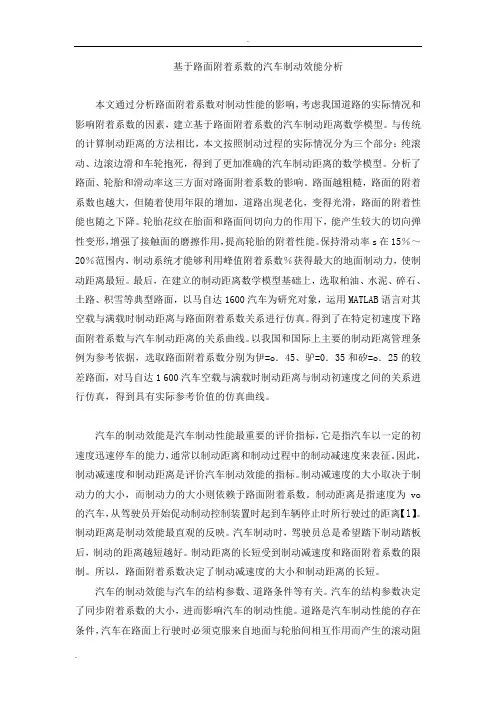

基于路面附着系数的汽车制动效能分析本文通过分析路面附着系数对制动性能的影响，考虑我国道路的实际情况和影响附着系数的因素，建立基于路面附着系数的汽车制动距离数学模型。
与传统的计算制动距离的方法相比，本文按照制动过程的实际情况分为三个部分：纯滚动、边滚边滑和车轮抱死，得到了更加准确的汽车制动距离的数学模型。
分析了路面、轮胎和滑动率这三方面对路面附着系数的影响。
路面越粗糙，路面的附着系数也越大，但随着使用年限的增加，道路出现老化，变得光滑，路面的附着性能也随之下降。
轮胎花纹在胎面和路面间切向力的作用下，能产生较大的切向弹性变形，增强了接触面的磨擦作用，提高轮胎的附着性能。
保持滑动率s在15％～20％范围内，制动系统才能够利用峰值附着系数％获得最大的地面制动力，使制动距离最短。
最后，在建立的制动距离数学模型基础上，选取柏油、水泥、碎石、土路、积雪等典型路面，以马自达1600汽车为研究对象，运用MATLAB语言对其空载与满载时制动距离与路面附着系数关系进行仿真。
得到了在特定初速度下路面附着系数与汽车制动距离的关系曲线。
以我国和国际上主要的制动距离管理条例为参考依据，选取路面附着系数分别为伊=o．45、驴=0．35和矽=o．25的较差路面，对马自达1 600汽车空载与满载时制动距离与制动初速度之间的关系进行仿真，得到具有实际参考价值的仿真曲线。
汽车的制动效能是汽车制动性能最重要的评价指标，它是指汽车以一定的初速度迅速停车的能力，通常以制动距离和制动过程中的制动减速度来表征。
因此，制动减速度和制动距离是评价汽车制动效能的指标。
制动减速度的大小取决于制动力的大小，而制动力的大小则依赖于路面附着系数。
制动距离是指速度为vo 的汽车，从驾驶员开始促动制动控制装置时起到车辆停止时所行驶过的距离【l】。
制动距离是制动效能最直观的反映。
汽车制动时，驾驶员总是希望踏下制动踏板后，制动的距离越短越好。
制动距离的长短受到制动减速度和路面附着系数的限制。
4.1 汽车制动性能的评价指标4.1.1 制动效能制动效能是指汽车迅速降低行驶速度直至停车的能力，是制动性能最根本的评价指标。
他是由制动力、制动减速度、制动距离和制动时间来评价的。
4.1.1.1 制动力汽车在制动过程中人为地使汽车受到一个与其行驶方向相反的外力，汽车在受一外力作用下迅速地降低车速至停车，这个外力称为汽车的制动力。
图4－1为汽车在良好的路面上制动时的车轮受力图，图中为车轮制动器的摩擦力矩，为汽车旋转质量的惯性力矩，车轮的滚动阻力矩，F为车轴对车轮的推力，G为车轮的垂直载荷，是地面对车轮的法向反作用力。
在制动工程中滚动阻力矩，惯性力图4－1 制动时车轮受力矩相对较小时可忽略不计。
地面制动力可写为：式中：r――车轮半径。
地面制动力是汽车制动时地面作用于车轮外力，值取决于车轮的半径与制动器的摩擦力矩，但其极限值受到轮胎与地面间附着力的限制。
在轮胎周缘克制车轮制动器摩擦力矩所需的力称为制动器制动力即式中：――车轮制动器〔制动蹄与制动鼓相对滑转时〕的摩擦力矩。
制动器制动力取决于制动器结构、型式与尺寸大小，制动器摩擦副系数和车轮半径。
一般情况下其数值与制动踏板成正比，即与制动系的液压或气压大小成线性关系。
对于机构、尺寸一定的制动器而言，制动器动力主要取决于制动踏板与摩擦副的外表状况，如接触面积大小，外表有无油污等。
图4－2是在不考虑附着系数变化的制动过程，地面制动力与附着力随制动系的压力〔液压或气压〕的变化关系。
车辆制动时，车轮有滚动或抱死滑移两种运动状态。
当制动踏板力( )较小时，踏板力和制动摩擦力矩不大，地面与轮胎摩擦力即地面制动力足以克制制动器摩擦力矩使车轮滚动。
车轮滚动时的地面制动力等于制动器制动力〔〕时，且随踏板力的增长成正比增长。
图4－2 地面制动力、制动器制动力与附着力之间的关系但当制动踏板力时地面制动力等于附着力时，车轮即抱死不转而出现拖滑现象，显然，地面制动力受轮胎与路面附着条件的限制，其最大值不可超过附着力，即当车轮抱死而拖滑后，随着制动踏板力继续增大〔〕，制动器制动力由于制动器摩擦力矩的增长而直线上升，当地面制动力达到极限值后不再增长。

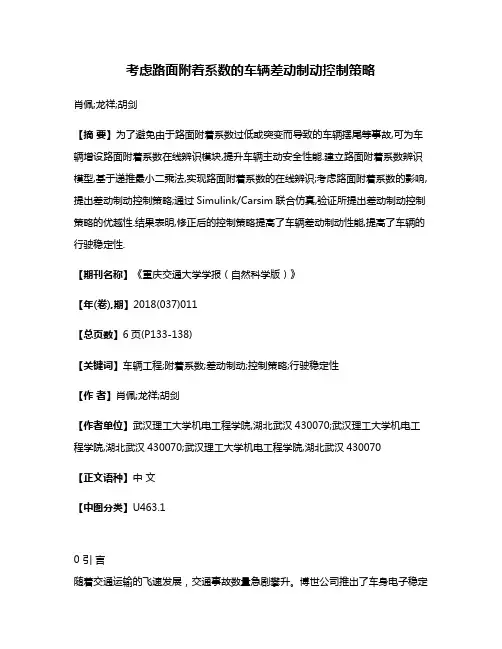

考虑路面附着系数的车辆差动制动控制策略肖佩;龙祥;胡剑【摘要】为了避免由于路面附着系数过低或突变而导致的车辆摆尾等事故,可为车辆增设路面附着系数在线辨识模块,提升车辆主动安全性能.建立路面附着系数辨识模型,基于递推最小二乘法,实现路面附着系数的在线辨识;考虑路面附着系数的影响,提出差动制动控制策略;通过Simulink/Carsim联合仿真,验证所提出差动制动控制策略的优越性.结果表明,修正后的控制策略提高了车辆差动制动性能,提高了车辆的行驶稳定性.【期刊名称】《重庆交通大学学报（自然科学版）》【年(卷),期】2018(037)011【总页数】6页(P133-138)【关键词】车辆工程;附着系数;差动制动;控制策略;行驶稳定性【作者】肖佩;龙祥;胡剑【作者单位】武汉理工大学机电工程学院,湖北武汉430070;武汉理工大学机电工程学院,湖北武汉430070;武汉理工大学机电工程学院,湖北武汉430070【正文语种】中文【中图分类】U463.10 引言随着交通运输的飞速发展，交通事故数量急剧攀升。
