塔桅要求

塔桅要求

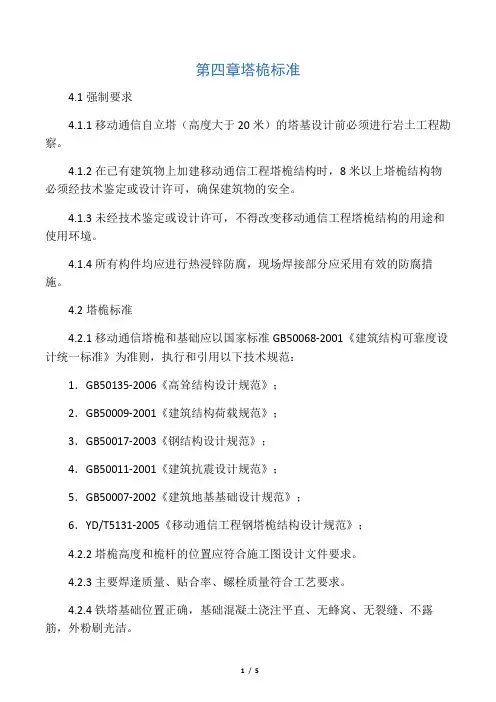

第四章塔桅标准4.1强制要求4.1.1移动通信自立塔（高度大于20米）的塔基设计前必须进行岩土工程勘察。

4.1.2在已有建筑物上加建移动通信工程塔桅结构时，8米以上塔桅结构物必须经技术鉴定或设计许可，确保建筑物的安全。

4.1.3未经技术鉴定或设计许可，不得改变移动通信工程塔桅结构的用途和使用环境。

4.1.4所有构件均应进行热浸锌防腐，现场焊接部分应采用有效的防腐措施。

4.2塔桅标准4.2.1移动通信塔桅和基础应以国家标准GB50068-2001《建筑结构可靠度设计统一标准》为准则，执行和引用以下技术规范：1．GB50135-2006《高耸结构设计规范》；2．GB50009-2001《建筑结构荷载规范》；3．GB50017-2003《钢结构设计规范》；4．GB50011-2001《建筑抗震设计规范》；5．GB50007-2002《建筑地基基础设计规范》；6．YD/T5131-2005《移动通信工程钢塔桅结构设计规范》；4.2.2塔桅高度和桅杆的位置应符合施工图设计文件要求。

4.2.3主要焊逢质量、贴合率、螺栓质量符合工艺要求。

4.2.4铁塔基础位置正确，基础混凝土浇注平直、无蜂窝、无裂缝、不露筋，外粉刷光洁。

4.2.5地脚螺栓的安装应符合施工图设计的要求，并做外露部分做防锈处理。

4.2.6铁塔铁件尺寸正确，符合施工图设计要求。

4.2.7铁塔结构部件正确安装，连接件正确紧固安装，符合施工图设计要求。

4.2.8天线固定杆应垂直安装，并且稳固结实。

4.2.10塔柱法兰螺栓必须用双螺母锁紧。

4.2.11螺栓穿入方向应一致朝外且合理，螺栓拧紧后外露丝扣不小于2~3扣。

4.2.12铁塔、桅杆的爬梯设置防小孩攀爬措施，并在明显位置悬挂或涂刷通信标志和“通信设备、严禁攀登”的警告标志牌。

4.2.13桅杆高于4米宜安装脚梯和角铁，便于维护和馈线卡子的固定。

4.2.14接地电阻应满足设计要求。

4.2.15所有悬空的天线固定杆必须在底部20cm处设置防止天线滑落的天线防滑销。

《通信铁塔技术要求

《通信铁塔技术要求

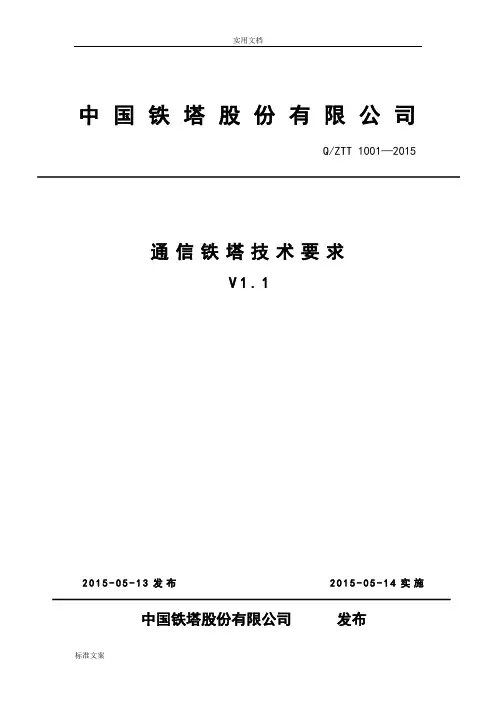

中国铁塔股份有限公司Q/ZTT 1001—2015通信铁塔技术要求V1.12015-05-13发布2015-05-14实施中国铁塔股份有限公司发布目录1总则 (1)2术语 (3)3基本规定 (4)4铁塔结构技术要求 (4)4.1一般规定 (4)4.2荷载与作用 (4)4.3材料选用 (5)4.4构件设计 (8)4.5节点连接 (9)4.6铁塔制作技术要求 (11)4.7铁塔安装技术要求 (11)4.8铁塔验收要求 (13)4.9铁塔维护要求 (13)4.10铁塔工艺及防雷接地要求 (13)5标准铁塔选择与使用 (14)5.1落地标准铁塔 (15)5.2屋顶标准铁塔塔身 (15)5.3屋顶天线标准美化外罩规格 (16)6非标铁塔 (16)附录A 铁塔建设的无线工艺要求分析 (17)A.1运营商的网络制式 (17)A.2分场景建设需求 (17)A.3天线挂高的需求 (18)A.4铁塔无线专业工艺要求 (19)附录B 通信铁塔分类与标准化设计 (21)B.1通信铁塔分类与应用建议 (21)B.2铁塔风压设计要求 (21)B.3落地塔的83种标准化设计 (22)B.4屋顶塔塔身的11种标准化设计 (24)B.5屋顶天线美化外罩的8种标准化规格 (25)前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔建设上的技术要求，将为公司铁塔建设提供技术依据。

本技术要求主要对铁塔设计、制作、安装、验收、维护、工艺、防雷接地及标准铁塔选择与使用作出规定和要求。

本技术要求修订的主要内容为：1. 补充了美化塔、仿生树和天线美化外罩相关特殊材料的技术要求； 2. 补充了美化塔、仿生树和天线美化外罩风荷载计算的参数取值方法。

3. 落地塔增加了25米路灯杆塔，30米和35米灯杆景观塔（三层支架），30米和35米三管塔，25米和30米松树型仿生树，30米、35米和40米外爬支架式单管塔的标准化设计；4. 屋顶塔塔身增加了9米、12米和15米增高架，3米女儿墙式抱杆，3米和6米自立式抱杆的标准化设计；5. 增加屋顶天线美化外罩的标准化规格。

中国铁塔公司通信塔桅知识宣讲及技术标准汇报-20150110

中国铁塔公司通信塔桅知识宣讲及技术标准汇报-20150110
0.15
0.15
0.15
0.15
0.15
0.1
6平台铁塔较3 6平台铁塔较 平台铁塔增加 3平台塔重增
用钢量(t) 加比例（％）
2.5
11.76%
1.28
7.66%
4.04
17.97%
2.08
11.56%
3.29
12.17%
2.74
18.10%
23
铁塔标准化设计研发成果-共建型
共建型铁塔较同高度同塔型标准型铁塔用钢量平均高12%，天线搭载能力提高50%
0.15
0.15
0.15
0.15
0.15
0.15
6平台铁塔较3 6平台铁塔较 平台铁塔增加 3平台塔重增
用钢量(t) 加比例（％）
1.09
10.07%
0.97
7.70%
1.31
9.84%
1.15
8.07%
1.98
9.95%
1.24
8.18%
22
铁塔标准化设计研发成果-共建型
铁塔标准化设计共建型铁塔与同高度同塔型标准型铁塔经济指标对比
单管塔 拉线塔
城市占地小，有美化要求时使 用
屋面拉线，需要空间大，拉线 节点不能直接锚固在砖砌女儿
墙
附墙抱杆、撑杆（3m）
配重桅杆（6m） 拉线桅杆（9m、12m、15m） 增高架（6、9、12、15m，一般拉线）
美化天线 路灯杆、美化树
屋面水箱、空调室外机
3
通信塔桅的种类
角钢塔
高度20m~60m，适用于县城、乡镇、田野、 丘陵、山区等场景。
启动时间：2009年 塔型种类：三管塔、角钢塔、 法兰式单管塔、插接式单管 塔等 铁塔高度：50~60m 设计风压：0.35~0.55kN/m2 施工图：共计18套

通信铁塔维护技术要求

通信铁塔维护技术要求

通信铁塔维护技术要求目录一、目的 (4)二、维护范围 (4)三、塔型识别与塔高测量 (5)四、角钢塔 (5)（一）防腐 (5)（二）基础 (6)（三）塔体构件、紧固件 (6)（四）垂直度与层间偏移 (6)五、钢管塔 (7)（一）防腐 (7)(二)基础 (7)（三）塔体构件、紧固件 (7)（四）垂直度与层间偏移 (8)（五）法兰 (8)六、法兰式单管塔 (8)（一）防腐 (8)（二）基础 (8)（三）塔体构件、紧固件 (9)（五）法兰 (9)（六）照明系统 (10)七、插接式单管塔 (10)（一）防腐 (10)（二）基础 (10)（三）塔体构件、紧固件 (11)（四）垂直度 (11)八、一体化塔房 (11)（一）防腐 (11)（二）地梁 (11)（三）塔体构件、紧固件 (11)（四）升降系统 (12)（五）垂直度 (12)九、天线美化构筑物及美化罩 (12)（一）防腐 (12)（二）基础 (12)(三)构件、紧固件 (12)十、H杆 (13)（一）防腐 (13)(二)基础 (13)（三）杆体构件、紧固件 (13)（四）垂直度 (14)（五）法兰 (14)（六）拉线 (14)十一、拉线塔 (14)（一）防腐 (14)（二）基础 (15)（三）塔体构件、紧固件 (15)（四）垂直度 (15)4.8.5法兰 (15)（五）拉线 (16)十二、增高架 (16)（一）防腐 (16)（二）基础 (16)（三）塔体构件、紧固件 (17)（四）垂直度 (17)（五）法兰 (17)十三、抱杆 (17)（一）防腐 (17)（三）垂直度 (18)十四、铁塔附属装置 (18)（一）爬梯 (18)（二）走线架 (18)（三）平台与支架 (18)（四）航标灯 (19)十五、防雷与接地系统 (19)十六、环境与标识 (19)一、目的通信铁塔维护的实施，在于通过定期的维护、检测，达到保证通信铁塔在设计条件下的使用安全、满足或延长通信铁塔设计使用寿命、预先掌握并排除通信铁塔安全隐患点的目的；包括了对以下问题的持续关注与改进：（一）制造安装中遗留问题影响；（二）服役过程中新产生问题影响；1、环境因素：随着服役时间的增长，结构受到环境侵蚀、物理作用或其他外界因素影响，材料风蚀老化，出现焊缝开裂、钢材锈蚀和破损等表观现象；2、气候条件：引起基础混凝土结构损伤、引起钢结构腐蚀；3、风荷载：引起塔体倒塌疲劳破坏、连接螺栓破坏；4、设备荷载：增加设备导致的荷载增大、安全冗余度降低、疲劳破坏加速；二、维护范围中国铁塔股份有限公司通信铁塔维护范围包括角钢塔、钢管塔、法兰式单管塔、插接式单管塔、一体化塔房、天线美化构筑物及美化罩、H杆、拉线塔、增高架、抱杆（桅杆）、水泥杆塔、塔式通信车等。

《通信铁塔技术要求(V)》

《通信铁塔技术要求(V)》

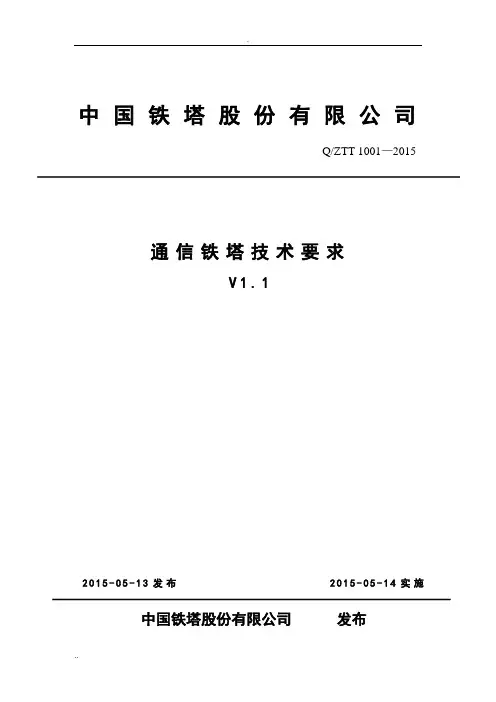

中国铁塔股份有限公司Q/ZTT 1001—2015通信铁塔技术要求V1.12015-05-13发布2015-05-14实施中国铁塔股份有限公司发布目录1总则 (1)2术语 (3)3基本规定 (4)4铁塔结构技术要求 (4)4.1一般规定 (4)4.2荷载与作用 (4)4.3材料选用 (5)4.4构件设计 (8)4.5节点连接 (9)4.6铁塔制作技术要求 (11)4.7铁塔安装技术要求 (11)4.8铁塔验收要求 (12)4.9铁塔维护要求 (13)4.10铁塔工艺及防雷接地要求 (13)5标准铁塔选择与使用 (14)5.1落地标准铁塔 (14)5.2屋顶标准铁塔塔身 (15)5.3屋顶天线标准美化外罩规格 (16)6非标铁塔 (16)附录A 铁塔建设的无线工艺要求分析 (17)A.1运营商的网络制式 (17)A.2分场景建设需求 (17)A.3天线挂高的需求 (18)A.4铁塔无线专业工艺要求 (19)附录B 通信铁塔分类与标准化设计 (21)B.1通信铁塔分类与应用建议 (21)B.2铁塔风压设计要求 (21)B.3落地塔的83种标准化设计 (22)B.4屋顶塔塔身的11种标准化设计 (24)B.5屋顶天线美化外罩的8种标准化规格 (25)前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔建设上的技术要求，将为公司铁塔建设提供技术依据。

本技术要求主要对铁塔设计、制作、安装、验收、维护、工艺、防雷接地及标准铁塔选择与使用作出规定和要求。

本技术要求修订的主要内容为：1. 补充了美化塔、仿生树和天线美化外罩相关特殊材料的技术要求； 2. 补充了美化塔、仿生树和天线美化外罩风荷载计算的参数取值方法。

3. 落地塔增加了25米路灯杆塔，30米和35米灯杆景观塔（三层支架），30米和35米三管塔，25米和30米松树型仿生树，30米、35米和40米外爬支架式单管塔的标准化设计；4. 屋顶塔塔身增加了9米、12米和15米增高架，3米女儿墙式抱杆，3米和6米自立式抱杆的标准化设计；5. 增加屋顶天线美化外罩的标准化规格。

通信塔知识培训

通信塔知识培训

•塔体到机房设有走线架，馈线 整齐布置在走线架上，用线夹 夹牢。
18
1、单管塔介绍
1.3.6：天线覆盖半径和塔高度的关系
19
1、单管塔介绍
20
1、单管塔介绍


1.4、单管塔的特点 ： 外形简捷美观 外形采用正圆锥造形，搭载一层以上的圆形平 台，与塔体相互映衬，无论置于何处，即为一道靓 丽的风景。 垂直度可调性好 预埋螺杆与塔底板留有一定的距离，可调节整 塔的垂直度，保证安装精度。 体形系数优于其它形状 从设计角度来讲，对风荷载的计算是优于其它 形状。 馈线内走耐用 馈线内布，使馈线避免风吹、雨淋、日晒等自 然环境因素的影响，大大提高了馈线的使用寿命。
22
1、单管塔介绍


1.5、天线及塔放一般参数：
G网天线尺寸为2520mm×272mm×127mm（长×宽×厚），重量为 19.3㎏，水平隔离400mm以上(天线轴线间距672mm以上)； D网天线尺寸为1300mm×162mm×50mm（长×宽×厚），重量为5.2 ㎏，水平隔离400mm以上(天线轴线间距562mm以上)； WCDMA网天线尺寸为1302mm×155mm×69mm（长×宽×厚），重 量为7.5㎏，水平隔离400mm以上(天线轴线间距555mm以上)； TD-SCDMA网天线尺寸为1400mm×700mm×80 mm（长×宽×厚）， 重量为15㎏，水平隔离1500mm以上(天线轴线间距2200mm以上)，TDSCDMA塔放尺寸为352 mm × 290 mm × 488 mm，重量为24kg； （3G） 微波天线直径为600mm，重量17kg 馈线参数 G网、D网及WCDMA网：每天线2根7/8英寸馈线，每米重量为0.5kg； TD-SCDMA网：每天线9根1/2英寸馈线，每米重量为0.23kg，同时每一 组天线带1根GPS馈线，为1/2英寸馈线，每米重量0.23kg。

基站铁塔土建技术要点及相关要求




三、 铁塔站施工各阶段管理要点


9、相关要求
（1）加强对监理的监督，充分发挥监理作用。 （2）开工前做好充分准备，召开会议确保沟通顺畅。（人机物法环）
（3）定位放线时分公司与施工、监理、设计共同到场，仔细勘察周 围条件，业主要求及其他注意事项，要现场向施工、设计、勘察、监 理单位明确，本期工程从节能降耗出发，对空调间的朝向有了要求， 即：空调间墙首选东向，其次向北，设计院出定位图。务必从谈点、 设计、定位等环节落实到位。


（5）围墙和机房埋深情况：
三、 铁塔站施工各阶段管理要点
三、 铁塔站施工各阶段管理要点

6、砌筑抹灰 （1）砌筑抹灰工程所用水泥品牌：“山水”，砂用河沙。


（2）砂浆和易性好，不离析，灰黑色。
（3）砖砌体横平竖直，砂浆饱满，砖应提前1天浇水湿润。灰缝横平竖 直，厚薄均匀。水平灰缝厚度宜为1cm，铺浆长度不超过75cm；施工期 间气温超过30℃时，铺浆长度不得超过50cm，0 ℃ 停止施工。 （4）机房门，院墙门，馈线洞，通风窗，空调间出水口，进电口，预 留位置尺寸符合图纸要求，空调间地面比机房门地面低5cm 。 （5）机房内高度3m，院墙高度2.5m，先砌筑再浇构造柱。
三、 铁塔站施工各阶段管理要点
三、 铁塔站施工各阶段管理要点
2、土方开挖及验槽

（1）基槽开挖距离基地10cm时改人工清理，如超挖不允许回填找平。 （2）基槽如被雨水浸软，需清理基底至原状土。
（3）用水准仪重点控制机房与室外地坪之间的高差。
（4）钎探地下是否有孔洞、墓穴。 （5）基坑长宽高尺寸要足够。（现场可通过清点下排钢筋数量得知基坑 长宽尺寸，钢筋间距20cm，如设计7.2m，则应该有37根钢筋） （6）如验槽中发现地槽有异常情况，必须及时通知地质勘探部门出具补 充报告，由设计院变更设计。（应有条不紊，严防忙中出错，必须做好 记录，可以安排由监理公司对应协调勘察、设计、施工单位）

通信塔桅土建知识培训及通信铁塔技术要求宣讲

缺点： 对安装现场要求有一定的运输及施 工条件。 造价：30米高约20万。
落地拉线塔（桅杆）
屋顶拉线塔（桅杆）
拉线塔（桅杆）
拉线塔（桅杆）分落地拉线塔（桅杆）和屋顶拉线塔（桅杆）。 落地拉线塔（桅杆）适用于山区及空旷地区等场景。 屋顶拉线塔（桅杆）适用于县城、乡镇、工业园区等屋面租用基 站场景。 优点：造价低、节省钢材，加工及施工都十分便捷，对基础要 求低。 缺点：现场需要有较大的拉线空间，塔身位移较大，设计及施 工技术要求都较高。屋顶拉线塔（桅杆）对原结构承载能力有一 定要求。 造价：每米约1200~1800元，根据风压不同会上下浮动。
第一部分：通信塔桅土建知识 一.通信塔桅的种类及特点 二.作用在通信塔桅上的荷载 三.塔桅基础类型和设计简介 四.通信塔桅的施工控制 五.工程事故实例分析
作用在通信塔桅上的荷载 1.塔身荷载类型： 竖向荷载---塔身自重、裹冰荷载、施工检修荷载 水平荷载---风荷载、地震荷载 由于塔身属于高大直立式高耸结构，水平荷载 将对结构产生最不利影响。水平荷载中又以风荷载为 主。风荷载的大小与该地区基本风压、基站场地海拔 高度、塔桅体型、天线面积和塔桅构件的挡风系数、 铁塔自振周期等因素有关。 附录一为建筑荷载简介
弱 电
序 日期 01 02 03 04 05 出图专用章 06 07 08 09 10
会 签 栏
专 实 签 日
业 名 名 期
建 筑
结 构
给排水
电 气
暖 通
工 艺

住房和城乡建设部工程设计证书
A133007683号
工程名称 项目名称
审 定 人 审 核 人 校 对 人
设 计 人 制 图 人 出图日期
工程名称 项目名称

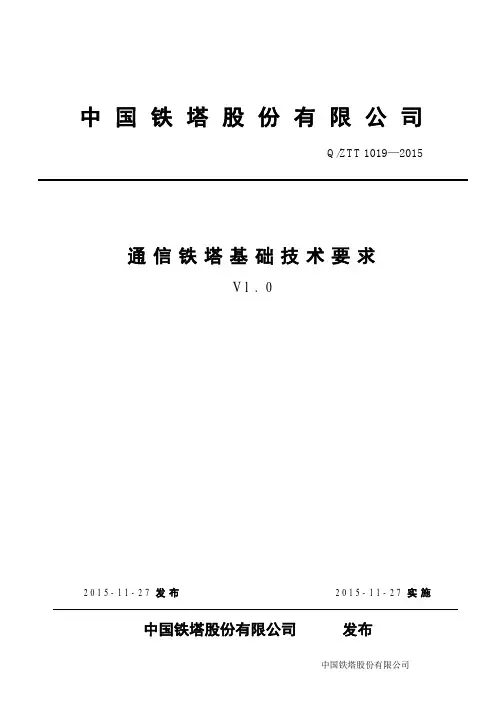

《通信铁塔基础技术要求(V1.0)》

中国铁塔股份有限公司表418a结构构件的裂缝控制等级及最大裂缝宽度的限值mm环境类别钢筋混凝土结构裂缝控制等级三级030表418b桩身的裂缝控制等级及最大裂缝宽度限值mm环境类别钢筋混凝土桩预应力混凝土桩裂缝控制等级lim裂缝控制等级二a类环境中位于稳定地下水位以下的基桩其最大裂缝宽度限值可采用括弧中的数值
6 7
铁塔基础类型的选择建议....................................................................................................... 46 铁塔基础示意图例 .................................................................................................................. 47 7.1 7.2 示意图例编制说明................................................................................................................ 47 示意图例汇总表.................................................................................................................... 48
II
中国铁塔股份有限公司
1
总则
1.0.1 为了使公司铁塔基础建设做到安全适用、 技术先进、 经济合理、 确保质量， 制定本技术要求。 1.0.2 本技术要求适用于公司新建有埋深铁塔基础建设。 1.0.3 在执行本技术要求与国家标准及行业规范有矛盾时， 应以国家标准及行业、 各地地方标准规范为准。 1.0.4 在进行铁塔基础建设时， 凡本技术要求未作出规定的， 尚应符合现行国家 标准及相关行业标准、各地地方标准的有关规定。 1.0.5 铁塔基础建设应综合考虑基础设计、施工及建成后的环境影响问题。 1.0.6 下列国家标准、 行业规范及企业标准对于本技术要求的应用必不可少。 凡 是注日期的，仅注日期的版本适用于本技术要求，凡是不注日期的，其最 新版本适用于本技术要求。 《建筑结构荷载规范》GB50009-2012 《建筑抗震设计规范》GB50011-2010 《建筑桩基技术规范》JGJ94-2008 《地基基础设计规范》GB50007-2011 《建筑地基处理技术规范》JGJ 79-2012 《混凝土结构设计规范》GB50010-2010 《高耸结构设计规范》GB50135-2006 《移动通信工程钢塔桅结构设计规范》YD/T5131-2005 《钢结构单管通信塔技术规程》CECS236：2008 《通信局（站）防雷与接地工程设计规范》GB 50689-2011 《工业建筑防腐蚀设计规范》GB50046-2008 《湿陷性黄土地区建筑规范》GB50025-2004 《膨胀土地区建筑技术规范》GB50112-2013 《冻土地区建筑地基基础设计规范》JGJ118-2011 《通信铁塔技术要求（V1.1） 》Q/ZTT 1002-2015

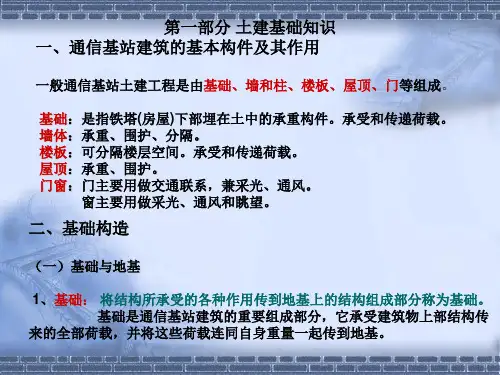

中国铁塔通信基站土建基础知识培训


（1）图纸目录（既首页图） （2）设计总说明 （3）建筑施工图（简称建施） （4）结构施工图（简称结施）
三、阅读房屋施工图的方法 1、先看图纸目录——了解图纸类别和张数。 2、按目录顺序通读一遍——对房屋有一概略了解。 3、按专业逐张进行阅读。阅读时：先整体后局部 先文字说明后图样 先图形后尺寸 四、施工图中常用的符号 （一）定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基线。
无筋扩展基础的受力、传力特点
基础受力在刚性角范围以内 . 基础宽度超过刚性角范围而破坏 .
b
b1 b2
b
b1 b2
h2
h1
h
α
h
B
(b)
B0 B0 B1
h1
α
B
h2
无筋扩展基础构造示意
阶梯型基础 砖基础
b
b1 b2
60 60 60
60 60 60 （60） 100 120 120 120
α
h1
50
砖砌平拱过梁 砖砌弧拱过梁 钢筋砖过梁
（ 1）砖砌过梁
现浇
（ 2）钢筋混凝土过梁 预制
洞口上方力的传布
砖砌平拱过梁
砖砌弧拱过梁
40~50mm 20~30mm
≯1.2米
可达3~4米
钢筋砖过梁： 在门窗洞口上的砌体中配以钢筋的过梁
5~7皮砖内 用M5以上砂 浆砌筑 240 ≯2米 Φ 6~Φ 8 30
1、现浇钢筋混凝土楼板 特点：整体性强、抗震性能好，是一种适用于各种不规则建筑平面的楼板。 但施工速度慢、湿作业，受气候条件影响较大。 类型: 板式楼板、梁板式楼板、无梁楼板、压型钢板组合楼板
板 现浇混凝土
柱帽
托板 柱
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信塔桅土建知识培训及 通信铁塔技术要求宣讲
部门：研发中心 2014.10
第一部分：通信塔桅土建知识 一.通信塔桅的种类及特点 二.作用在通信塔桅上的荷载 三.塔桅基础类型和设计简介 四.通信塔桅的施工控制 五.工程事故实例分析
通信塔桅的种类
通信塔桅
拉线式塔桅 格构式拉线 塔
圆管格构式
自立式塔桅
通信塔桅的施工控制
塔桅基础施工控制要点：
1、基础定位是否准确；基坑大小和深度是否满 足设计要求——验槽； 2、钢筋绑扎和混凝土质量是否满足设计要求 ——隐蔽工程验收/混凝土试块报告； 3、塔桅预埋件定位是否正确，偏差是否满足规范要求。 4、接地端子是否预留到位。 5、基础回填土质量是否达到设计要求 ——压实系数、回填标高。
第一部分：通信塔桅土建知识 一.通信塔桅的种类及特点 二.作用在通信塔桅上的荷载 三.塔桅基础类型和设计简介 四.通信塔桅的施工控制 五.工程事故实例分析
作用在通信塔桅上的荷载 1.塔身荷载类型： 竖向荷载---塔身自重、裹冰荷载、施工检修荷载 水平荷载---风荷载、地震荷载 由于塔身属于高大直立式高耸结构，水平荷载 将对结构产生最不利影响。水平荷载中又以风荷载为 主。风荷载的大小与该地区基本风压、基站场地海拔 高度、塔桅体型、天线面积和塔桅构件的挡风系数、 铁塔自振周期等因素有关。 附录一为建筑荷载简介
塔桅基础种类和设计简介
常见塔桅基础种类
根据基础的不同形式，大致可分为： 深基础——桩基； 浅基础——独立基础、条形基础、筏板基础； 岩石锚杆基础——用于基岩较浅且难以开挖时。
塔桅基础种类和设计简介
角钢塔（四角塔、三角塔）、钢管塔（四管塔、三 管塔）基础 角钢塔（钢管塔）基础主要承受每个塔脚传来 的竖向压力、竖向拔力和水平力，以及塔底部整体 倾覆力矩。 1、塔脚下独立基础: 刚性基础、柔性基础 2、塔脚下独立桩基承台：单桩、多桩 3、整体筏板基础 4、塔脚下独立锚杆基础
算例： 0.35 KN/m2---23.66m/s----9级大风
三 作用在通信塔桅上的荷载 附录一: 2.风荷载计算： Wk=βzμzμsW0 式中Wk—风荷载标准值(kN/m²)； βz—高度z 处的风振系数； μs—风荷载体型系数； μz—风压高度变化系数； W0—基本风压(kN/m²) 另外还有一些系数,比如考虑海岛,湖边,山坡,山口等 各个地区风荷载详见建筑结构荷载规范GB50009-2012
弱 电
序 日期 01 02 03 04 05 出图专用章 06 07 08 09 10
会 签 栏
专 实 签 日
业 名 名 期
建 筑
结 构
给排水
电 气
暖 通
工 艺

住房和城乡建设部工程设计证书
A133007683号
工程名称 项目名称
审 定 人 审 核 人 校 对 人
设 计 人 制 图 人 出图日期
3、单桩基础
单管塔下单桩基础是利用单桩自身强度来抵抗塔底部整 体倾覆力矩，并利用桩周土体来抵抗塔底水平力、限制桩身 位移。
当场地土质条件较好、易于开挖好且施工条件允许时， 可采用人工挖孔桩。 当场地为软土地基，地表存在相对较好的“硬壳”土层 时，可采用钻孔灌注桩工挖孔桩）
美化天线
实腹式拉线 塔
角钢塔
钢管塔
单管塔
抱杆或围笼
四边形
四边形
圆形截面
角钢格构式
三边形
三边形
多边形截面
四角塔
适用于县城、乡镇、田野、丘陵、山区等场 景。 优点: 构造简单; 加工质量容易控制； 运输、安装方便; 其外形坚实稳固； 建设成本较低。 缺点: 钢材耗用量较大； 占地也较大； 计算体形系数较大； 有最大构件限制(最大角钢为L200X24)； 造价：8000~9500元/吨
第一部分：通信塔桅土建知识 一.通信塔桅的种类及特点 二.作用在通信塔桅上的荷载 三.塔桅基础类型和设计简介 四.通信塔桅的施工控制 五.工程事故实例分析
塔桅基础种类和设计简介
在塔桅基础设计前，建设单位应委托具有相 应资质的地勘单位对拟建场地进行地质勘察，并 提供地质勘察报告。 地勘报告是进行基础设计的必要条件。
工程名称 项目名称
审 定 人 审 核 人 校 对 人
设 计 人 制 图 人 出图日期
2014年08月09日
工程号 图 别 结施 图 号 1-225-2 版本号 01 文件名
塔桅基础种类和设计简介
单管塔单桩基础（钻孔桩）
塔桅基础种类和设计简介
单管塔单桩基础（钻孔桩）
第一部分：通信塔桅土建知识 一.通信塔桅的种类及特点 二.作用在通信塔桅上的荷载 三.塔桅基础类型和设计简介 四.通信塔桅的施工控制 五.工程事故实例分析
塔桅基础种类和设计简介
四角塔独立锚杆基础
塔桅基础种类和设计简介
三角塔独立锚杆基础
塔桅基础种类和设计简介
单管塔基础 单管塔基础主要承受塔脚传来塔底部整体倾覆 力矩、水平力和塔体自重。 1、独立基础 2、多桩承台基础 3、单桩基础
塔桅基础种类和设计简介
1、独立基础
当场地土质条件较好且易于开挖时，单管塔基 础可采用独立基础。
塔桅基础种类和设计简介
1、塔脚下独立基础
当场地土质条件较好且易于开挖好时，角钢塔基 础可采用塔脚下独立基础。独立基础既可采用混凝 土刚性基础，也可采用钢筋混凝土柔性基础。
塔桅基础种类和设计简介
混凝土刚性基础
塔桅基础种类和设计简介
钢筋混凝土柔性基础
塔桅基础种类和设计简介
2、塔脚下独立桩基承台
当场地土质条件较差，如软土地基时，角钢塔基 础可采用塔脚下独立桩基承台。独立桩基承台根据 地质条件可采用单桩或多桩承台。
单管塔独立基础在软土地基中应慎用！
塔桅基础种类和设计简介
单管塔独立基础
塔桅基础种类和设计简介
2、多桩承台基础
当场地土质条件较差，如软土地基，特别是场 地周边有河流、水塘、沟渠等情况时，单管塔基础 可采用多桩承台。目前常用四桩承台，也有三桩或 八桩承台。
塔桅基础种类和设计简介
单管塔四桩承台基础
塔桅基础种类和设计简介
2014年08月12日
工程号 图 别 结施 图 号 1-232-2 版本号 01 文件名
塔桅基础种类和设计简介
单管塔单桩基础（钻孔桩）
弱 电
序 日期 01 02 03 04 05 06 07 08 09 10
会 签 栏
专 实 签 日
业 名 名 期
建 筑
结 构
给排水
电 气
暖 通
工 艺
出图专用章
住房和城乡建设部工程设计证书 A133007683号
围笼（增高架）
围笼主要有带拉线和不带拉线两种， 形状常用有三角形和四边形，不带拉 线的围笼需要“框架型”基础。 适用于县城、乡镇、工业园区等屋面 租用基站场景。 常见的高度：9米~15米； 优点：安装方便，构造简单，整体 稳定性较高 缺点：外形比较难看，占用的屋面 面积较大，对原结构承载能力要求较 高。 造价：每米2100~2500元，根据风压不 同会有上下浮动。
通信塔桅的施工控制 塔桅施工控制要点： 1、塔桅制作控制要点 1）构件加工质量：尺寸、规格、偏差、开孔、焊缝等； 2）热浸锌质量 ：锌层厚度、均匀度 、构件变形等；
2、塔桅安装控制要点 1）构件规格检查； 2）螺栓紧固和外露丝扣检查 ； 3）节点板、法兰连接接触面的贴合率检查； 4）塔段截面尺寸、铁塔安装的垂直度、扭转角检查；
作用在通信塔桅上的荷载 附录一: 一.建筑荷载分类: 1.按作用时间分: (1).永久荷载(自重) (2).可变荷载(活,风,雪,覆冰等) (3).偶然荷载(地震,爆炸) 2.按动力反应: (1).动力荷载(地震,脉动风) (2).静力荷载(自重,活,平均风)
作用在通信塔桅上的荷载 附录一: 二.风荷载 1.气象上以风速的大小表示风级,自0至12级分13个等级,每一个 风级相当于一段风速,见表一.设计时不采用风级做为设计依据, 而直接采用风速,将风速再换算成以力的形式出现,就是基本风 压. W0= V²/1600 V (m/s) W0 (KN/m²)
仿生树
适用于风景区或有特殊要求的敏感地点。此类塔型是在单管塔外进行仿生 伪装处理，特点同单管塔，造价高于景观塔。造价：每米约8000~10000元。
塔房一体化基站
塔房一体化基站目前分为固定塔高和可 升降塔高两种产品，适用于选址困难永 久建站风险大、临时应急等场景。 优点: 安装极为快速； 可重复使用。
整体筏板基础在软土地基中应慎用！
塔桅基础种类和设计简介
四角塔整体筏板基础
塔桅基础种类和设计简介
三角塔整体筏板基础
塔桅基础种类和设计简介
4、塔脚下独立锚杆基础
当基础持力层为中等、微风化岩石时，角钢塔 基础可采用塔脚下独立锚杆基础。基础底面应直接 做在较为完整的岩石表面，基础下不设垫层。
在砂岩和叶岩中岩石锚杆应慎用！
带平台单管塔
景观塔1
景观塔2
单管塔
单管塔在国内广泛采用，截面有圆形和多边形，为悬臂式的单 杆结构，段与段之间接头方式有插接和法兰接头，法兰接头分为内 法兰和外法兰。 单管塔适用于城区、居民小区、高校、商业区、景区、工业园 区、新建开发区、道路、交通枢纽等场景。 优点: 采用大机械加工安装； 对人工要求低，有利于批量生产安装，机械化加工、安装能有 效减低成本，控制质量； 占地面积较小,外型美观。 缺点： 塔身位移大，不适合做微波塔； 对安装现场要求有一定的运输及施工条件； 焊缝较多，质量控制比较困难。 带平台单管塔造价：12000~13500元/吨 景观塔造价：14000~15000元/吨
缺点： 对安装现场要求有一定的运输及施 工条件。 造价：30米高约20万。
落地拉线塔（桅杆）
