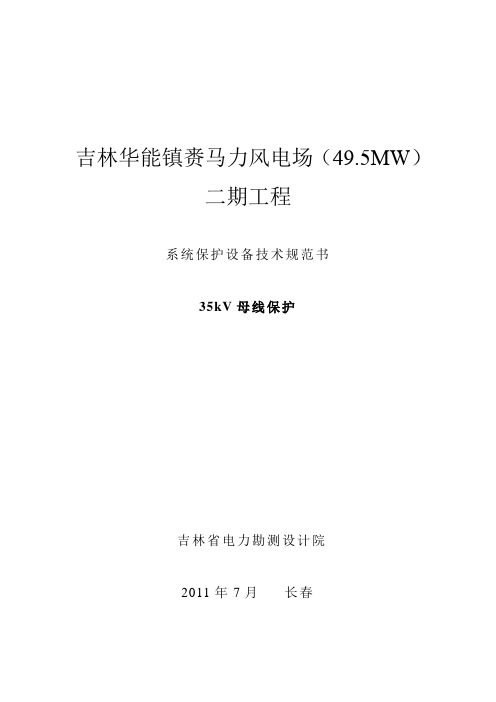

吉林华能镇赉马力风电场（49.5MW）二期工程系统保护设备技术规范书35kV母线保护吉林省电力勘测设计院2011年7月长春专用技术规范1 标准技术参数投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表10投标人技术偏差表。

表1 35kV母线保护标准技术参数表表2 打印机标准技术参数表表3 保护柜标准技术参数表注 1. 项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

2. 参数名称栏中带*的参数为重要参数。

如不能满足要求，将被视为实质性不符合招标文件要求。

2 项目需求部分2.1 货物需求及供货范围一览表表4-1 货物需求及供货范围一览表（不带转接屏方案）表4-2 货物需求及供货范围一览表（带转接屏方案）注双母线主接线时应配置模拟盘。

表5 可选择的技术参数表2.2 必备的备品备件、专用工具和仪器仪表供货表表6 必备的备品备件、专用工具和仪器仪表供货表表6（续）2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表7所列单位。

表7 卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1项目名称：吉林华能镇赉马力风电场（49.5MW）二期工程2.4.2 项目单位：马力风电场2.4.3工程规模：220kV线路1回，主变2台，35kV线路6回，35kV主接线为单母分段2.4.4工程地址：吉林省镇赉县2.4.5交通、运输：2.5 使用条件表8 使用条件表注表中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。

2.6 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数。

根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在“表9 项目单位技术差异表”中列出，并以差异表给出的参数为准。

40.5kV气体绝缘开关柜研究近年来，随着社会、经济和开关技术的不断发展，工程建设的复杂程度加大，开关设备的小型化、免维护、智能化的产品越来越受到青睐。

国内外各开关制造公司纷纷大力发展中压充气柜（C-GIS），C-GIS是GIS 技术与开关柜（AIS）技术相结合的产物，也称为气体绝缘开关柜。

所谓气体绝缘开关柜，是将高压元件如母线、断路器、隔离开关、互感器、电力电缆等密封在充有较低气体压力的壳体内。

气体绝缘开关柜不受外界环境条件变化的影响，可运行在环境恶劣的场所。

由于该柜使用性能优异的SF6、N2等气体作为绝缘介质，大大缩小了柜体的外型尺寸，还有一个优势是气体绝缘开关柜配用性能良好的免维护真空断路器，可大大减小维护和检修的工作量。

另外气体绝缘开关柜采用低压力气体绝缘，在工厂整体组装后运达现场，可明显地减少现场安装的工作量，同时运行维护成本低，从该柜整个生命周期分析，具有较高的性价比和可靠性。

气体绝缘开关柜的电压等级一般为12kV和40.5kV，但40.5kV气体绝缘开关柜更能显示其技术经济上的优势，因此国内外多数生产商开发气体绝缘开关柜时直接从40.5kV做起，并不延伸到12kV等级产品。

1开关柜的特点和结构特征气体绝缘开关柜与其它类型的开关设备相比，具有以下特点：一是小型化，是将空气绝缘的金属封闭开关设备充入SF6和N2替代空气绝缘，各单元设置在柜体内，再充入低压力（0.03~0.16MPa）SF6等气体。

二是提高了可靠性和安全性，主回路的导电部分密封于SF6等气体中，以及高压带电导体封闭，不受外界环境条件变化的影响，可使用在环境恶劣的场所，使设备长期安全运行，具有高可靠性并且无触电和火灾危险。

因气体压力低，密封问题已不突出，气密性好，可达30年不用补气。

三是维护简单，各高压元件或用气体密封或以金属封闭，零部件无锈蚀、生锈现象，需维修的工作量很少；采用电寿命长、性能稳定的真空断路器可实现免维护或少维护。

35kV高压开关柜运行规程1 范围本规程适用于中国水电顾问集团风电××有限公司××风电场升压变电站35kV高压开关柜的运行维护和事故处理。

2 引用标准国家电网公司电力安全工作规程（变电部分）国家电网公司电力安全工作规程（线路部分）生产厂家的有关技术资料。

3 相关技术参数生产厂商：江苏大全长江电器股份有限公司型式：真空断路器、六氟化硫断路器（无功补偿进线柜）型号：真空断路器——ZN85-40.5（江苏大全）六氟化硫断路器——HD4-40.5（厦门ABB）额定电压：40.5kV额定电流：1250A额定短路开断电流：31.5kA额定峰值耐受电流：80kA额定短路关合电流：80kA额定短时耐受电流：31.5kA机械寿命：≧10000次额定操作循环：分-0.3s-合、分-180s-合分雷电全波冲击耐受电压：185kV1min工频耐受电压：95kV4 运行规定4.1配电装置的间隔、门及设备本体应标明设备名称和编号；4.2正常运行时,断路器应置远方控制；4.3为防止断路器操作机构电动机过热，连续一小时内断路器分合闸操作一般不允许超过10次；4.4断路器切断负荷电流距离上一次切断负荷电流的时间应尽量超过三分钟；4.5断路器切断５次短路电流后应进行检修；4.6断路器操作电源消失后，不允许运行人员强行分开断路器；4.7发生短路事故时，断路器跳闸后，进入断路器现场应符合《安全规程》的有关规定。

5 运行操作与检查5.1高压开关柜的投运5.1.1新装或大修后的断路器，投运前必须验收合格才能施加运行电压；5.1.2新装断路器的验收项目按《电气装置安装工程及施工验收规范》及有关规定，大修后的验收项目按大修报告执行；5.1.3投入电网和处于备用状态的高压断路器必须定期进行巡视检查；5.1.4巡视周期：每天当班人员巡视不少于一次。

5.2高压开关柜投运检查项目5.2.1 电气连接应可靠且接触良好；5.2.2 盘、柜的固定及接地应可靠，盘、柜漆层应完好、清洁整齐；5.2.3 盘、柜内所装电器元件应齐全完好，安装位置正确，固定牢固；5.2.4 电缆头安全净距符合要求；5.2.5 电缆头安全净距符合要求；5.2.6 真空断路器与其操动机构的联动应正常，无卡阻；分、合闸指示正确；辅助开关动作应准确可靠，接点无电弧烧损；5.2.7断路器灭弧室的真空度应符合产品的技术规定；5.2.8绝缘部件、瓷件应完整无损；5.2.9油漆应完整、相色标志正确，接地良好；5.2.10操作及联动试验正确，符合设计要求；5.2.11盘、柜及电缆管道安装完后，应作好封堵。

35kV及以下母联（分段）保护通用技术规范本规范对应的专用技术规范目录35kV及以下母联（分段）保护装置采购标准技术规范使用说明1. 本标准技术规范分为通用部分和专用部分。

2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。

如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。

经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。

3. 采购标准技术规范专用部分分为标准技术参数、项目需求部分和投标人响应部分。

“标准技术参数表”中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。

项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。

项目需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。

对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。

投标人响应部分由投标人填写“投标人技术偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。

4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。

5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的“项目单位技术差异表”中明确表示。

6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。

7. 一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。

目次35kV及以下母联（分段）保护装置采购标准技术规范使用说明 (333)1总则 (335)1.1引言 (335)1.2供方职责 (335)2技术规范要求 (335)2.1使用环境条件 (335)2.2保护装置额定参数 (335)2.3装置功率消耗 (336)2.435kV及以下母联（分段）保护总的技术要求 (336)2.535kV及以下母联（分段）保护装置技术要求 (338)2.6柜结构的技术要求 (339)3试验 (339)3.1工厂试验 (339)3.2现场试验 (339)4技术服务、设计联络、工厂检验和监造 (340)4.1技术文件 (340)4.2设计联络会议 (341)4.3工厂验收和现场验收 (341)4.4质量保证 (341)4.5项目管理 (341)4.6现场服务 (341)4.7售后服务 (341)4.8备品备件、专用工具、试验仪器 (342)1总则1.1引言投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

.BPXZ-HT-108kVA/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。

2、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。

3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。

工作环境0 045 –C; 1.环境温度：－15C2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》..GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定：35kV，500mm2及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。

频率取50Hz-63=1.89A 10×5250π××0.116×10×试验电流 I=2πfCU=2试2C=90Hω对应电抗器电感量 L=1/设计四节电抗器，使用电抗器二节串联二组并联,则单节电抗器为27kVA/27kV/1A/90H验证：1、35kV/40MV A变压器的交流耐压试验，电容量≤0.015F，试验频率为45-65Hz，试验电压68kV。

35kV母线差动保护的调试周剑平（镇海炼化检安公司）摘要：对BUS1000母线差动保护继电器的原理进行分析，介绍了镇海炼化公司第二热电站35kV母线差动保护的调试方法。

通过合理的调试，减少由于35kV母线差动保护出现误动而引起故障。

关键词：继电器差动保护调试1 概述镇海炼化公司第二热电站35kV及110kV母线的差动保护采用美国通用电气公司（GE）生产的BUS1000保护装置，BUS1000保护装置是一种高速静态保护系统，动作时间可达到10毫秒，灵敏度高，防误动性能好，运行中如出现电流回路断线，经10秒延时即闭锁继电器出口，防止误动作。

BUS1000保护装置对电流互感器的要求不高，允许各回路的电流互感器具有不同的变比，但变比差异不能超过10倍，互感器的最小饱和电压应大于100V。

2000年8月，发生炼油303线电缆炸裂事故，二电站的35kV母差保护出现误动，至使部分装置失电，影响到生产。

因此，搞清BUS1000保护装置误动的原因及采取何种方法解决，如何通过合理的调试来验证保护装置的完好显得尤为重要。

2 BUS1000保护装置的动作原理图1和图2分别为BUS1000保护装置内部故障及外部故障的原理图。

图1 内部故障时BUS1000原理图图2 外部故障时BUS1000原理图被保护母线上各线路的电流互感器（即主电流互感器）二次电流经BUS1000装置中的辅助电流互感器转换为统一的0～1A的电流，再经电流/电压转换板变成0～1V交流电压信号，经整流后成为直流电压信号。

由图中可以看出，整流后的直流电压VF 与各线路的电流之和成正比，VD与各线路的电流之差成正比。

BUS1000保护装置是一个比率制动差动保护，用VF 作制动量，反应制动电流IF，V D 作动作量，反应差动电流ID，VD和VF经加法器和电平比较器后获得以下动作特性：I D -KIF≥0.1式中：ID－差动回路电流；IF－制动回路电流；K－比率制动系数。

盾安包头市达茂旗百灵庙风电场一期49.5MW工程35kV开关柜技术规范书内蒙古电力勘测设计院2013年5月呼和浩特目录1 总则 (1)2 技术要求 (1)3 设备规范及数量 (10)4 供货范围 (11)5 技术服务 (11)6 招标方工作 (12)7 工作安排 (12)8 备品备件及专用工具 (12)9 质量保证和试验 (13)10 包装、运输和贮存 (14)1 总则1.1本设备技术规范书适用于盾安包头市达茂旗百灵庙风电场一期49.5MW工程35kV 高压开关柜，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术节作出规定, 投标方保证提供符合本技术规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。

同时满足国家有关安全、环保等强制性标准和规范的要求。

1.3如果投标人没有以书面形式对本规范书的条文提出异议，则意味着投标人提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4投标方在设备设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的国家标准。

本设备技术规范所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

l.5投标方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。

1.6在签定合同之后，招标方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由招标方、投标方共同商定。

1.7本设备技术规范书经招标方、投标方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。

1.8本设备技术规范未尽事宜，由招标方、投标方协商确定。

2 技术要求2.1 应遵循的主要现行标准，但不仅限于下列标准的要求：GB3906 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB3309 《高压开关设备常温下的机械试验》GB311.1 《高压输变电设备的绝缘配合》GB4208 《外壳防护等级(IP代码)》GB1984 《交流高压断路器》GB1985 《高压交流隔离开关和接地开关》GB11022 《高压开关设备和控制设备标准的共用技术要求》DL/T404 《户内交流高压开关柜订货技术条件》《十八项电网重大反事故措施》（国网公司2005年6月）《防止电力生产重大事故的二十五项重点要求》（国网公司2000-9-28）所有标准均会被修改，投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准和行业标准。
