catia有限元分析声明:该文章由文鼎教育汇编、转载，版权归原作者所有.南京catia有限元分析培训CATIA有限元分析计算实例CATIA有限元分析计算实例11.1例题1 受扭矩作用的圆筒11.1,1划分四面体网格的计算,1,进入【零部件设计】工作台启动CATIA软件。
单击【开始】?【机械设计】?【零部件设计】选项，如图11,1所示，进入【零部件设计】工作台。
图11,1 单击【开始】?【机械设计】?【零部件设计】选项单击后弹出【新建零部件】对话框，如图11-2所示。
在对话框内输入新的零件文鼎教育集团—南京声明:该文章由文鼎教育汇编、转载，版权归原作者所有.名称，在本例题中，使用默认的零件名称【Part1】。
点击对话框内的【确定】按钮，关闭对话框，进入【零部件设计】工作台。
,2,进入【草图绘制器】工作台在左边的模型树中单击选中【xy平面】, 如图11-3所示。
单击【草图编辑器】工具栏内的【草图】按钮，如图11-4所示。
这时进入【草图绘制器】工作台。
图11,2 【新建零部件】对话框图11,3 单击选中【xy平面】,3,绘制两个同心圆草图点击【轮廓】工具栏内的【圆】按钮，如图11-5所示。
在原点点击一点，作为圆草图的圆心位置，然后移动鼠标，绘制一个圆。
用同样分方法再绘制一个同心圆，如图11-6所示。
文鼎教育集团—南京声明:该文章由文鼎教育汇编、转载，版权归原作者所有.图11,4 【草图编辑器】工具栏图11,5 【轮廓】工具栏下面标注圆的尺寸。
点击【约束】工具栏内的【约束】按钮，如图11-7所示。
点击选择圆，就标注出圆的直径尺寸。
用同样分方法标注另外一个圆的直径，如图11-8所示。
图11,6 两个同心圆草图图11,7 【约束】工具栏双击一个尺寸线，弹出【约束定义】对话框，如图11,9所示。
在【直径】数值栏内输入100mm，点击对话框内的【确定】按钮，关闭对话框，同时圆的直径尺寸被修改为100mm。
用同样的方法修改第二个圆的直径尺寸为50mm。
装配件的有限元分析1、打开装配件。
2、进入工作台在菜单栏中选择【开始】→【分析与模拟】→【Generative Structural Analysis】命令，进入【结构有限元分析】工作台。
3、进入分析模块进入【结构有限元分析】工作台后，弹出窗口【New Analysis Case】,如图3-1所示，选择【Static Analysis】选项,单击【确定】按钮，生产一新分析算题。
3-1装配件有限元模型4、指定材料 (material)点击工具栏图标来指定零件材料，系统可能弹出图3-2所示对话框，提示没有中文材料库，确定即可；弹出图3-3所示对话框，左键点击【Analysis Manager】模型树内【Rubber】, 再点击材料库对话框内【Other】卡片下的【rubber】，【确定】完成橡胶主簧材料的指定。
3-2无中文材料库报错对话框3-3材料指定对话框同理定义上液室、惯性通道体、下液室均、橡胶底模为铝制材料【aluminium】，外壳为橡胶【rubber】。
5、网格划分（nodes and elements）双击模型树中的来调整rubber的单元划分参数，则弹出图3-4所示四面体网格密度定义对话框，输入图中所示数值，完成网格参数修正。
同理对其他部分划分网格。
3-4网格划分密度定义对话框6、定义约束(Restraints)装配件通过橡胶底模用螺栓固定在车身或车架上，可以用橡胶主簧和外壳的完全固定来模拟分析，单击【Restraints】工具栏中的【Clamp】按钮，弹出图3-5所示【Clamp（夹紧）】定义对话框，选择橡胶主簧上表面和外壳下表面固定，【确定】完成约束定义。
3-5、定义约束7、定义装配件接触约束定义在左边的模型树中将【Links Manager.1】展开，显示出装配件下面的约束，选择【曲面约束.1】，单击【Connection Properties】工具栏中的【Fasten Connection Property】按钮，弹出如图3-6所示对话框，对话框显示已经选择了一个约束，单击【确定】按钮，关闭窗口。

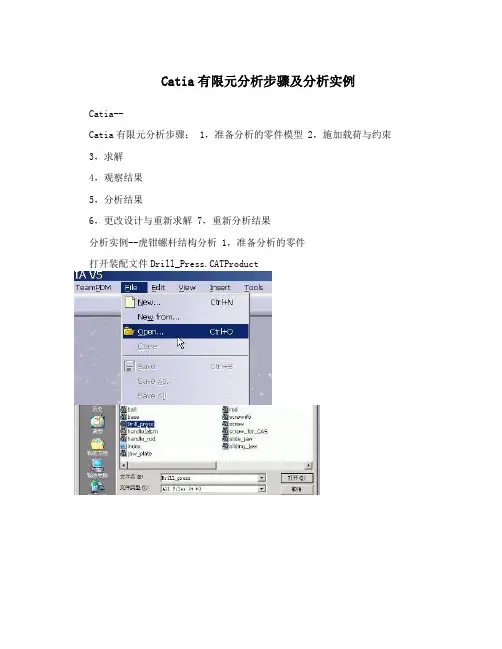

Catia有限元分析步骤及分析实例Catia--Catia有限元分析步骤： 1，准备分析的零件模型 2，施加载荷与约束3，求解4，观察结果5，分析结果6，更改设计与重新求解 7，重新分析结果分析实例--虎钳螺杆结构分析 1，准备分析的零件打开装配文件Drill_Press.CATProduct左键击操作Manipulation图标在对话框中点选Y平移选With respect to constraints沿Y轴拖拽slidingjaw零件显示装配结构已适当的约束OK关闭对话框在模型树展开screw零件右键选Steel选Properties选Analysis查看材质的结构属性OK关闭属性窗口在主菜单选Edit选Links… 选Pointed documents选Screw.CATPart点选Open打开简化零件模型右键在模型树选CircPattern.1选CircPattern.1 object选Deactivate对CircPattern.2重复以上步骤在主菜单选Start选Analysis & Simulation选Generative Structural Analysis在New Analysis Case窗口选Static AnalysisOK2，施加载荷与约束选Clamp图标如图选螺杆末端螺纹表面 OK选Force图标如图选螺杆端面在X框键入950lbf 在Y框键入-50lbf OK3，求解选Elfini Storage Location图标用Modify定义结果存储路径选Compute图标选PreviewOK几秒后出现估算时间的窗口点选Yes求解计算4，观察结果点选visualisation图标的黑箭头选Applies customized view parameters 图标在窗口选取MaterialsOK点选Von Mises图标在模型树右键选Nodes和Elements and Properties选Properties选Hide/Show隐藏在有限单元上移动鼠标观察各节点的结果数值如图双击颜色板键入20替代10 OK修改结果显示效果5，分析结果点选Cut Plane图标在主菜单视图选右视图如图如图选弧线旋转切削面不选Show Cutting Plane在横切面移动鼠标观察各节点的结果数值CLOSE点选Search Image Extrema图标如图设置OK显示最大和最小值点选Deformation Scale Factor图标增大变形比例数点选Animate图标察看变形动画演示，适当调整速度CLOSE点选Deformation图标察看变形网格图6，更改设计与重新求解从分析结果发现最大应力大于材料屈服强度，需修改设计在模型树双击screw进入设计模式双击sketch.3修改尺寸如图 退出[UPLOAD=gif]在模型树双击Finite Element Model 点选Compute图标计算点选Von Mises图标察看结果点选Search Image Extrema图标OK显示最大和最小值。
实验报告目录实验一：CATIA 中的工程分析动臂应力分析问题描述解题思路操作过程实验二：电子样机运动机构模拟四连杆运动机构模拟问题描述解题思路操作过程实验三：电子样机空间分析柴油机燃油供给系中输油泵空间分析问题描述解题思路操作过程感想实验一：装载机动臂应力分析一、问题描述装载机无偏载工作时，动臂承受一定外载荷和来自车架的约束。
动臂结构示意图见图1。
图1在建立模型时，油缸假设为柔性弹簧，A铰点作为动臂的支点，允许动臂绕通过A 铰点的轴转动，B铰点是动臂油缸支点（动臂油缸的刚度假设为2.0e7N_m）。
C铰点和D铰点是外载荷的作用点。
本实例分析的工况是正铲无偏载，载荷、结构同时对称，最好取出模型的一般，通过施加对称约束，进行有限元求解。
二、解题思路1、进入并载入源文件2、前处理（施加约束和载荷）3、求解4、后处理三、操作过程1、进入并载入源文件(1)、打开文件dongbi.CATPART。
(2)、进行有限元分析前的基本设置工作。
(3)、单击Start/Analysis Simulation/Generative Structural Analysis 进入有限元分析模块，选择Static Analysis, 进入静态有限元分析，如图2所示。
图22、前处理●在A点建立刚性虚件，如下图所示。
●限定A点自由度，如下图所示。
●B点建弹簧虚件，如下图所示。
●圆锥角约束，如下图所示。
C点建刚性虚件并施加载荷在C点处创建的刚性虚件，然后利用分布力按钮在Y轴输入－2000N，Z轴输入－2000N。
，如下图所示。
在D点施加载荷在D点处的创建柔性虚件，然后利用分布力按钮在Y轴输入－2000N，Z轴输入－2000N。
用同样的方法在D点右侧的柔性虚件上施加载荷，如下图所示。
3、自动求解●计算冯米斯应力●计算数值位移●编辑图片●排列图片●生成报告按书上步骤做的，详细步骤不在此赘述，见谅。
实验二：电子样机运动机构模拟一、问题描述选择题目一，以四连杆为例来说明在CATIA V5里如何使用DMU单元中的KIN模块的放着分析功能，在KIN模块里，创建运动仿真机构（Designing a V5 Mechanism）的过程是这样的。

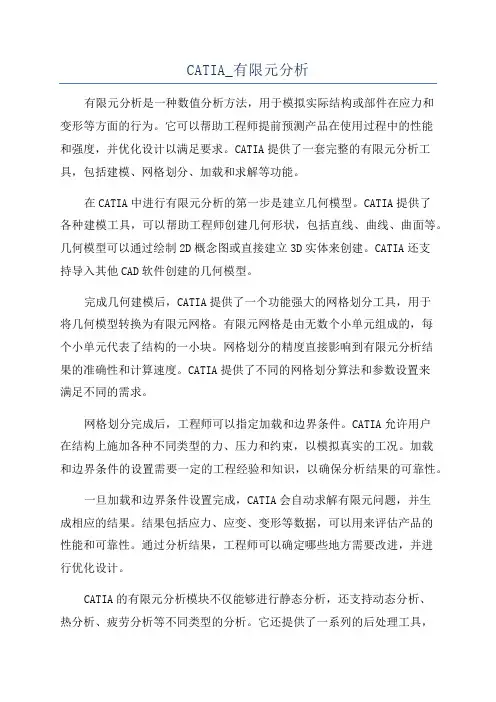

CATIA_有限元分析有限元分析是一种数值分析方法，用于模拟实际结构或部件在应力和变形等方面的行为。
它可以帮助工程师提前预测产品在使用过程中的性能和强度，并优化设计以满足要求。
CATIA提供了一套完整的有限元分析工具，包括建模、网格划分、加载和求解等功能。
在CATIA中进行有限元分析的第一步是建立几何模型。
CATIA提供了各种建模工具，可以帮助工程师创建几何形状，包括直线、曲线、曲面等。
几何模型可以通过绘制2D概念图或直接建立3D实体来创建。
CATIA还支持导入其他CAD软件创建的几何模型。
完成几何建模后，CATIA提供了一个功能强大的网格划分工具，用于将几何模型转换为有限元网格。
有限元网格是由无数个小单元组成的，每个小单元代表了结构的一小块。
网格划分的精度直接影响到有限元分析结果的准确性和计算速度。
CATIA提供了不同的网格划分算法和参数设置来满足不同的需求。
网格划分完成后，工程师可以指定加载和边界条件。
CATIA允许用户在结构上施加各种不同类型的力、压力和约束，以模拟真实的工况。
加载和边界条件的设置需要一定的工程经验和知识，以确保分析结果的可靠性。
一旦加载和边界条件设置完成，CATIA会自动求解有限元问题，并生成相应的结果。
结果包括应力、应变、变形等数据，可以用来评估产品的性能和可靠性。
通过分析结果，工程师可以确定哪些地方需要改进，并进行优化设计。
CATIA的有限元分析模块不仅能够进行静态分析，还支持动态分析、热分析、疲劳分析等不同类型的分析。
它还提供了一系列的后处理工具，用于可视化和解释分析结果。
工程师可以通过图形和表格等方式来展示和报告分析结果。
总结起来，CATIA的有限元分析功能为工程师提供了一个全面的工具集，用于分析和优化产品的性能和设计。
它可以帮助工程师在设计阶段解决问题，减少试错成本，提高产品的质量和效率。
在CATIA的指导下进行有限元分析，工程师可以更好地理解产品的行为，并做出更合理的设计决策。
Constant improvementConstant improvementConstant improvementConstant improvementConstant improvementConstant improvement 创建分析结果报告（可自定义）Constant improvement z CAE模块中的“结构树”构成情况2014-3-20CATIA CAE分析模块培训Constant improvementConstant improvementConstant improvementConstant improvementConstant improvement很类似Constant improvementConstant improvement RestraintsConstant improvement CATIA软件分析模块的载荷Constant improvementConstant improvementConstant improvement 在分析零件时，我们有时候需要在局部区域施加约束或载荷，对于实体2014-3-20CATIA CAEConstant improvement2014-3-20CATIA CAE 处理后可以选择局部的面对于在面或曲面上选取局部一小块区域用于施加约束或载荷，需要在GSD模块的状态下，先后采用命令勾选“保留双侧”接合Constant improvement创建方法：在GSD 模块的命令。
2014-3-20CATIA CAEConstant improvement 2014-3-20CATIA CAE分析模块培训21Constant improvement 2014-3-20CATIA CAE分析模块培训22Constant improvement 2014-3-20CATIA CAE分析模块培训23Constant improvement 2014-3-20CATIA CAE分析模块培训24Constant improvement。
