电子灭蚊灯开题报告

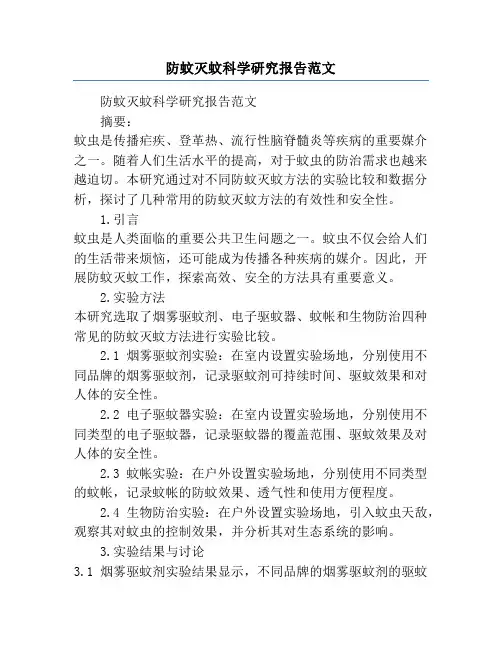

防蚊灭蚊科学研究报告范文防蚊灭蚊科学研究报告范文摘要：蚊虫是传播疟疾、登革热、流行性脑脊髓炎等疾病的重要媒介之一。

随着人们生活水平的提高，对于蚊虫的防治需求也越来越迫切。

本研究通过对不同防蚊灭蚊方法的实验比较和数据分析，探讨了几种常用的防蚊灭蚊方法的有效性和安全性。

1.引言蚊虫是人类面临的重要公共卫生问题之一。

蚊虫不仅会给人们的生活带来烦恼，还可能成为传播各种疾病的媒介。

因此，开展防蚊灭蚊工作，探索高效、安全的方法具有重要意义。

2.实验方法本研究选取了烟雾驱蚊剂、电子驱蚊器、蚊帐和生物防治四种常见的防蚊灭蚊方法进行实验比较。

2.1 烟雾驱蚊剂实验：在室内设置实验场地，分别使用不同品牌的烟雾驱蚊剂，记录驱蚊剂可持续时间、驱蚊效果和对人体的安全性。

2.2 电子驱蚊器实验：在室内设置实验场地，分别使用不同类型的电子驱蚊器，记录驱蚊器的覆盖范围、驱蚊效果及对人体的安全性。

2.3 蚊帐实验：在户外设置实验场地，分别使用不同类型的蚊帐，记录蚊帐的防蚊效果、透气性和使用方便程度。

2.4 生物防治实验：在户外设置实验场地，引入蚊虫天敌，观察其对蚊虫的控制效果，并分析其对生态系统的影响。

3.实验结果与讨论3.1 烟雾驱蚊剂实验结果显示，不同品牌的烟雾驱蚊剂的驱蚊时间存在差异，某品牌烟雾驱蚊剂在室内环境下能持续播放8小时，并具有较好的驱蚊效果。

然而，长时间暴露于烟雾中会对人体产生刺激和有害物质，安全性有待进一步提高。

3.2 电子驱蚊器实验结果显示，不同类型的电子驱蚊器的覆盖范围和驱蚊效果也有所差异。

某种电子驱蚊器在5米范围内能达到良好的驱蚊效果。

然而，超过该范围后驱蚊效果明显下降。

另外，长时间使用电子驱蚊器对人体的辐射问题也需重视。

3.3 蚊帐实验结果显示，某种高质量的蚊帐具有极佳的防蚊效果，完全能够阻挡蚊虫的入侵。

而普通蚊帐则存在一些细小的缺陷，例如较差的透气性和易滋生细菌。

蚊帐的使用方便程度以及价格也是人们考虑的重要因素。

目录1 任务和要求 (1)2 总体方案设计与选择 (1)2.1 电路及工作原理 (1)2.2 元器件的选择 (2)3 制作及注意事项 (2)4 电子灭蚊灯原理分析 (3)4.1 基本结构 (3)4.2 工作原理 (4)5 设计总结 (6)参考文献 (7)1任务和要求(1)任务：设计一种能够在一小片区域内驱蚊的电子灭蚊器(2)探测器性能要求电源电压220V 频率50Hz通断电时间比：1.5高压发生器产生1000V以下电压2 总体方案设计与选择2.1 电路及工作原理各式各样的电子灭蚊灯的电路结构虽然也是五花八门，不尽相同，但基本电路结构却一样。

下面主要以图1所示的单管灭蚊灯电路为例，介绍灭蚊灯的电路结构、原理和维修。

图1 电子灭蚊器原理图在图1中，220V交流市电分两路进入灭蚊灯电路。

其中一路经电容C1降压限流后加到紫外荧光管ZGG，使紫外荧光管得电发出紫外光，以引诱蚊虫飞入灭蚊灯。

另外一路经限流电阻R1加到由整流二极管VD1、VD2、VD3和电容C2、C3、C4等组成的3倍压整流电路，将220V交流市电转换为800~900V的直流高压，其极性已示于图2 中（V-和V+端）。

直流高压加到用金属丝等距离平行编绕成的高压电网两端。

当蚊虫碰到电网时，相邻两金属丝上的高电压通过蚊虫驱体放电，将蚊虫电击毙，当蚊虫刚接触电网时，由于虫体电阻的放电作用，高压电网的电压会明显下降，尤其是虫体电阻较小和同时有几个虫子触电网时更是如此。

死虫落下或烧坏、烧干后，整流电路的电容器又被迅速充电，电网迅速恢复正常高压，再次等待捕杀蚊虫和其它小虫。

有些灭蚊灯采用4倍压或5倍压整流电路，其基本原理相同，不同的主要是多了几个整流二极管和电容等元件，倍压整流电路的详细工作原理可参考一般电子技术基本原理书刊，这里不再赘述。

电子灭蚊灯是利用蚊子具有强烈的趋光趋热特性，以紫外荧光灯发出的光源，引诱蚊虫飞入灭蚊灯而被高压电网触电致死的原理制造成的。

电子灭蚊器电路设计实践报告(完整版).doc沈阳航空航天大学课程设计电子灭蚊器电路设计 1 课程设计电子灭蚊器电路的设计班级/ 学号学生姓名指导教师沈阳航空航天大学课程设计电子灭蚊器电路设计 2 目录 1. 概述.................................................................................................................. .................1 2. 方案论证.................................................................................................................. .........1 3. 电路工作原理及说明.......................................................................................................2 3.1占空比可调电路.......................................................................................................2 3.2 占空比仿真输出.......................................................................................................3 3.3倍压电源电压.................................................................................................................. ..........3 4. 电路性能指标的测试.......................................................................................................3 4.1 占空比可调电路的测试..........................................................................................3 4.2 仿真结果..................................................................................................................4 4.3 高压电源.................................................................................................................. .4 4.4 整体连接................................................................................................................ ...................5 5. 结论.................................................................................................................. .................6 6. 性价比.................................................................................................................. .............6 7．课设体会及合理化建议..................................................................................................7 附录І 元器件清单. (8)附录П 整体电路原理图....................................................................................................9 附录Ш 示波器显示控制输出......................................................................................................10 参考文献.................................................................................................................. ............11沈阳航空航天大学课程设计电子灭蚊器电路设计1 电子灭蚊器电路摘要随着现代社会的高速发展，人们的生活水平日益提高，与此同时，对生活质量提出了较高的要求。

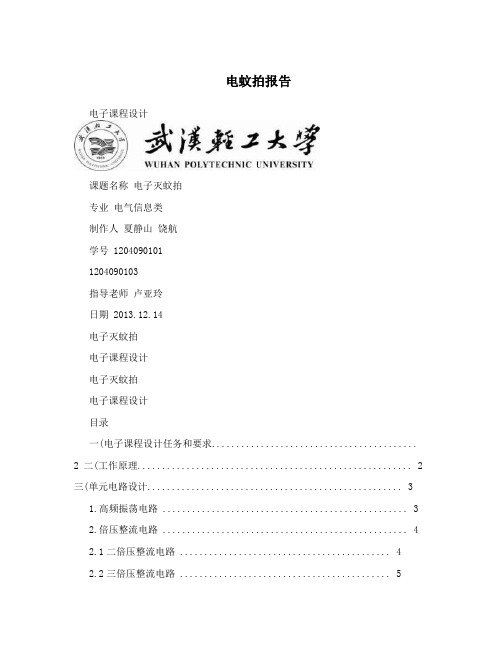

电蚊拍报告电子课程设计课题名称电子灭蚊拍专业电气信息类制作人夏静山饶航学号 12040901011204090103指导老师卢亚玲日期 2013.12.14电子灭蚊拍电子课程设计电子灭蚊拍电子课程设计目录一(电子课程设计任务和要求..........................................2 二(工作原理 (2)三(单元电路设计 (3)1.高频振荡电路 (3)2.倍压整流电路 (4)2.1二倍压整流电路 (4)2.2三倍压整流电路 (5)3.元件参数选择 (6)3.1电阻的选择 (6)3.2电容及二极管的选择 (7)四(仿真及数据分析..................................................71.高频振荡仿真 (7)2. 三倍压整流电路仿真 (10)3. 总电路图仿真 (11)4. 电路优缺点分析 (12)总电路图...................................................... 12 五(六( 元件列表及成本核算............................................12 七(焊接中的问题与解决办法 (13)八 .作品性能测试数据和结果分析 (14)1.性能数据测试 (14)2. 以后可能出现的问题及原因分析 (15)九 .收获和体会 (15)附录: (17)1.作品照片 (17)2. 参考文献: (18)1 电子灭蚊拍电子课程设计一(电子课程设计任务和要求制作一个简易电蚊拍，当按下开关时，指示灯亮，拍向蚊子时，瞬时电压可以将蚊子立即击毙。

要求:高压电网两端直流电压约为1500V，对人基本没有伤害。

当停止使用时，可避免人误触时遭到电击。

二(工作原理电路图主要由高频振荡电路，三倍压整流电路，高压电网DW三部分组成。

当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电逆变成18kHz左右的高频交流电，经T升压到约500V，再经二极管VD2,VD4、电容器C1,C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。

电子灭蚊器开题报告1. 引言蚊虫是人类社会中常见的害虫之一，它们不仅令人困扰和不舒适，还能传播各种疾病。

随着科技的不断进步，电子灭蚊器应运而生。

电子灭蚊器是一种利用特定电子技术来诱捕和消灭蚊虫的设备。

本报告将详细介绍电子灭蚊器的原理、设计方案和预期效果。

2. 目标与任务2.1 目标本项目的目标是开发一种高效且安全的电子灭蚊器，能够在各种环境中使用，有效地吸引和杀死蚊虫。

2.2 任务•研究电子灭蚊器的工作原理和市场需求；•设计并制作电子灭蚊器的原型；•对原型进行实验和测试，评估其效果和安全性；•优化电子灭蚊器的设计并进行批量生产。

3. 原理和设计方案3.1 工作原理电子灭蚊器的工作原理基于吸引和击杀蚊虫的技术。

首先，设备通过模拟人体气味和体温，释放出特定的化学物质和光线，吸引蚊虫。

一旦蚊虫接近设备，它会进入设备内部，然后被电压网格击杀。

3.2 设计方案电子灭蚊器的设计方案分为以下几个方面：•外观设计：设备外观应美观大方，易于悬挂和放置；•光源设计：使用吸引虫子的特定波长光源；•物质释放设计：模拟人体气味和体温，使用特定化学物质吸引蚊虫；•电压网格设计：高压电网应够强，能够快速、有效地击杀蚊虫。

4. 预期效果4.1 安全性电子灭蚊器的安全性是设计的重要考虑因素之一。

我们将通过以下措施来确保安全性：•使用非毒性、无害人体的化学物质；•电压网格的电压将控制在安全范围内，以避免对人和宠物造成伤害；•设备将安装防护装置，防止触及电压网格。

4.2 效果评估对电子灭蚊器的效果进行评估是项目的关键任务之一。

我们将通过以下方法评估灭蚊器的效果：•设计实验室实验，使用人工培养的蚊虫，测试设备吸引和击杀的效果；•在户外环境中进行田间试验，评估设备在吸引和灭蚊方面的实际应用效果；•汇总实验数据，分析和比较不同设计方案的效果，优化设计。

5. 进度计划5.1 研究和设计阶段•第1个月：研究电子灭蚊器的原理和市场需求；•第2个月：设计电子灭蚊器的原型，包括外观设计、光源设计、化学物质释放设计和电压网格设计；•第3个月：制作原型并进行初步的实验和测试。

电子驱蚊器开题报告1. 引言随着气候的变暖和季节的转换，蚊虫的数量也会逐渐增加，给人们的生活带来了不便和困扰。

为了减少蚊虫叮咬和传播疾病的风险，市场上出现了各种形式的驱蚊器。

其中，电子驱蚊器因其无需喷洒化学物质和对人体无害的特点而备受消费者关注。

本文档旨在提出一个电子驱蚊器的设计方案，并对其进行初步的技术评估，以便确定其可行性和可设计性。

2. 设计目标本文档中设计的电子驱蚊器需要满足以下几个主要目标：•高效驱蚊：电子驱蚊器应能有效地驱赶各种类型的蚊虫，包括但不限于蚊子、蝇虫等；•低能耗：电子驱蚊器应尽量使用低能耗的电子元件，以延长电池寿命或减少对电力供应的依赖；•安全可靠：电子驱蚊器应符合相关的安全标准，并能在使用过程中保证人体安全；•良好的使用体验：电子驱蚊器操作简单，易于使用，并应考虑外观设计以增加消费者的购买兴趣。

3. 设计方案基于以上的设计目标，我们提出以下设计方案：3.1 驱蚊技术选择通过对多种驱蚊技术的了解和分析，我们决定采用超声波制造干扰的方式来驱赶蚊虫。

这是一种经过科学验证的驱蚊技术，能够对蚊虫产生不适的声波，并迫使其远离。

3.2 电子元件选择为了确保低能耗和安全可靠性，我们选择使用低功耗的微控制器作为电子驱蚊器的核心控制元件。

微控制器将通过驱动超声波发生器来产生驱赶蚊虫所需的声波，并通过传感器实时检测蚊虫的活动情况。

3.3 电源供应电子驱蚊器将采用可充电电池供电，以减少对电力供应的依赖，并提供方便的无线使用体验。

电子驱蚊器将配备充电接口，使用户能够通过常见的电源适配器或USB接口对电池进行充电。

3.4 外观设计为了提升用户体验和增加购买意愿，电子驱蚊器将在外观设计上注重简约且美观。

我们将考虑采用小巧轻便的设计，使其便于携带和放置。

同时，我们将提供多种颜色和外观选择，以满足不同消费者的个性化需求。

4. 技术评估在设计方案确定后，我们需要对其进行初步的技术评估，以验证其可行性和可设计性。

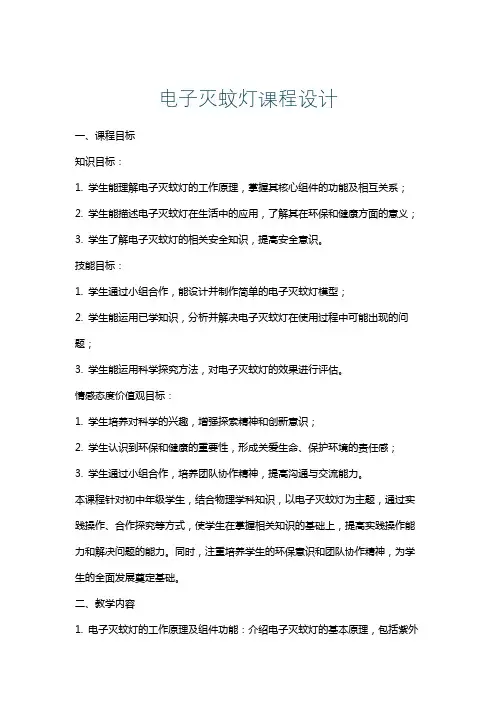

电子灭蚊灯课程设计一、课程目标知识目标：1. 学生能理解电子灭蚊灯的工作原理，掌握其核心组件的功能及相互关系；2. 学生能描述电子灭蚊灯在生活中的应用，了解其在环保和健康方面的意义；3. 学生了解电子灭蚊灯的相关安全知识，提高安全意识。

技能目标：1. 学生通过小组合作，能设计并制作简单的电子灭蚊灯模型；2. 学生能运用已学知识，分析并解决电子灭蚊灯在使用过程中可能出现的问题；3. 学生能运用科学探究方法，对电子灭蚊灯的效果进行评估。

情感态度价值观目标：1. 学生培养对科学的兴趣，增强探索精神和创新意识；2. 学生认识到环保和健康的重要性，形成关爱生命、保护环境的责任感；3. 学生通过小组合作，培养团队协作精神，提高沟通与交流能力。

本课程针对初中年级学生，结合物理学科知识，以电子灭蚊灯为主题，通过实践操作、合作探究等方式，使学生在掌握相关知识的基础上，提高实践操作能力和解决问题的能力。

同时，注重培养学生的环保意识和团队协作精神，为学生的全面发展奠定基础。

二、教学内容1. 电子灭蚊灯的工作原理及组件功能：介绍电子灭蚊灯的基本原理，包括紫外线吸引、电网击杀等；讲解核心组件如紫外灯、高压电网、电路板等的功能及相互关系。

相关教材章节：第五章《电与磁》第三节《电流的效应》2. 电子灭蚊灯的设计与制作：引导学生运用所学知识，设计并制作简单的电子灭蚊灯模型，培养学生的动手能力和创新能力。

相关教材章节：第四章《简单电路》3. 电子灭蚊灯的安全使用与环保意义：讲解电子灭蚊灯的安全知识，如防止触电、正确清洁等；介绍电子灭蚊灯在减少化学药剂使用、保护生态环境方面的意义。

相关教材章节：第五章《电与磁》第五节《安全用电》4. 电子灭蚊灯效果评估：指导学生运用科学探究方法，对自制的电子灭蚊灯进行效果评估，分析优缺点，并提出改进措施。

相关教材章节：第六章《科学探究》教学内容安排和进度：第一课时：电子灭蚊灯的工作原理及组件功能；第二课时：电子灭蚊灯的设计与制作（1）；第三课时：电子灭蚊灯的设计与制作（2）；第四课时：电子灭蚊灯的安全使用与环保意义；第五课时：电子灭蚊灯效果评估。

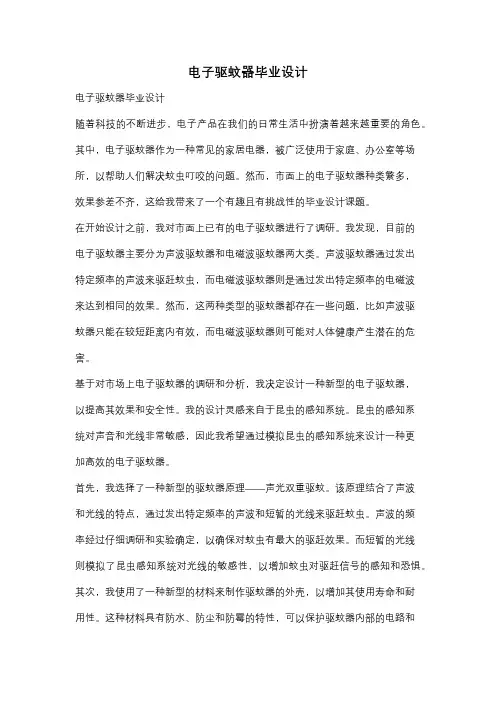

电子驱蚊器毕业设计电子驱蚊器毕业设计随着科技的不断进步，电子产品在我们的日常生活中扮演着越来越重要的角色。

其中，电子驱蚊器作为一种常见的家居电器，被广泛使用于家庭、办公室等场所，以帮助人们解决蚊虫叮咬的问题。

然而，市面上的电子驱蚊器种类繁多，效果参差不齐，这给我带来了一个有趣且有挑战性的毕业设计课题。

在开始设计之前，我对市面上已有的电子驱蚊器进行了调研。

我发现，目前的电子驱蚊器主要分为声波驱蚊器和电磁波驱蚊器两大类。

声波驱蚊器通过发出特定频率的声波来驱赶蚊虫，而电磁波驱蚊器则是通过发出特定频率的电磁波来达到相同的效果。

然而，这两种类型的驱蚊器都存在一些问题，比如声波驱蚊器只能在较短距离内有效，而电磁波驱蚊器则可能对人体健康产生潜在的危害。

基于对市场上电子驱蚊器的调研和分析，我决定设计一种新型的电子驱蚊器，以提高其效果和安全性。

我的设计灵感来自于昆虫的感知系统。

昆虫的感知系统对声音和光线非常敏感，因此我希望通过模拟昆虫的感知系统来设计一种更加高效的电子驱蚊器。

首先，我选择了一种新型的驱蚊器原理——声光双重驱蚊。

该原理结合了声波和光线的特点，通过发出特定频率的声波和短暂的光线来驱赶蚊虫。

声波的频率经过仔细调研和实验确定，以确保对蚊虫有最大的驱赶效果。

而短暂的光线则模拟了昆虫感知系统对光线的敏感性，以增加蚊虫对驱赶信号的感知和恐惧。

其次，我使用了一种新型的材料来制作驱蚊器的外壳，以增加其使用寿命和耐用性。

这种材料具有防水、防尘和防霉的特性，可以保护驱蚊器内部的电路和元件不受外界环境的影响。

同时，我还设计了一个简单而实用的开关控制系统，以便用户可以根据需要随时开启或关闭驱蚊器。

最后，为了进一步提高驱蚊器的效果，我还设计了一个智能化的驱蚊器控制系统。

该系统可以根据用户的需求和环境条件，自动调整声波和光线的频率和强度，以达到最佳的驱蚊效果。

同时，该控制系统还具有定时开关和远程控制功能，方便用户在不同场合下使用驱蚊器。

电工电子综合设计开题报告书1.设计课题名称：电子灭蚊拍2.设计原理图（或框图）：图13.设计原理说明或思路：电路如图1所示，它主要由高频振荡器、三倍压整流器和高压电网等几部分组成。

高频振荡器由555时基电路A组成，它接成典型的无稳态工作模式。

当按下开关SB，高频振荡器通电起振，将6V直流电变为18kHz左右的高频方波脉冲，由3脚输出去控制晶体管VT的导通与截至，在线圈L1上产生脉冲电流，并经变压器T升至500V，再经过二极管VD1~VD3、电容C2~C4组成的三倍压整流器升至1500V左右，最后加到高压电击网上。

当蚊蝇触及电网时，会造成电网的瞬间短路，即当场被击晕或击毙。

电路中，发光二极管VL是用来指示电路的通断状态及显示电池电能的耗损情况。

4.设计进度安排：第一周：查阅书籍，完成初步设计列出所需元件清单进行购买。

第二周：完善设计，根据完善好的设计图连接电路，制作实物。

第三周：实物调试并制作整个设计的有关文档，准备答辩时所需的PPT。

第四周：答辩及做设计小结。

5.设计分工：组长：毛海燕成员：张祥、毛海燕，负责PPT的制作、讲解及技术文档撰写。

王奂、何川：负责电子硬件焊接及实物调试等。

6、元件清单元件符号型号数量元件名称VT8050、2N5609型NPN中功率1晶体管VD 1N4007 3 二极管VL 1 硅整流二极管R 1/8W 5 碳膜电阻器CCC1 1 高频瓷介电容器CBB—630V 2 聚丙烯电容SB 6*6mm 1 立式微型轻触按钮G 5号 4 碱性电池T 2E19型1铁氧体磁芯及配套骨架D0.22mm 50cm 高强度聚酯漆包线D0.08mm 2m 高强度聚酯漆包线5张绝缘纸电网D1mm 5m 镀锌铁丝35mm*200mm 1 塑料圆硬管。
