电子灭蚊灯原理图与检修

灭蚊灯的电路原理与维修灭蚊灯的工作原理并不复杂，结构也很简单，出现故障时完全可以自己动手修理。

本文就将对照下图来详细地介绍它的工作原理，不同的灭蚊灯原理一般都是大同小异，希望本文对广大维修网友和电子DIY的朋友们有所帮助。

一、结构与特点灭蚊灯外形构造见图。

荧光灯管w竖直地安装在中间，其外围是由绝缘性能良好，且透光的硬质塑料(如透明有机玻璃)制作的栅网网架，高压电极丝A、B就平行地绕制在网架上。

为防止使用者不慎碰触栅网而遭电击，在栅网的外围又设置了若干根竖立的有机玻璃棒，作为防护栏。

为安全起见，防护栏与栅网之间保持较大的距离。

以上部分称为灯架组件，它安装在底座上。

底座上方装有电源开关，其它的电器元件则全部安装在底座内部，以确保安全。

二、电路原理上图1中W是一支3～5W的自镇流荧光灯管，根据蚊虫的趋光性，它一方面起诱虫作用，另一方面作为微光源供卧室照明。

按下电源开关K，220V的交流电压就通过电容Cl(47n／400V)加到灯管上，点亮灯管。

C1的作用主要是降压并限流，以延长灯管的使用寿命。

二极管D1、D2(均为1N4007)和电容C2(47nt／400V)、C3(100nF／630V)构成一个二倍压整流器，按下开关K的同时，220V 交流电压通过限流电阻R(100k)加到a、d两点，在交流电正半周时，a正d负，二极管D1导通，D2截止，电源通过D1向C2充电，C2上得到一个b正d负的直流电压，其量值接近交流电源电压的峰值。

在交流电负半周时，d正a负，二极管D1截止，D2导通，电源电压与c2上已充的电压相叠加，通过D2向c3充电，于是在交流电的一个完整周期内，C3上就充有一个右正左负(参见图1)的直流电压，其量值接近交流电源电压峰值的两倍，这就是“二倍压整流”。

在本文所述的实例中，实测C3两端电压为600V左右。

此电压接到以栅网状平行绕制在灯管外侧的两根电极丝A、B上，由于A、B靠得很近，在它们之间就形成一个直流高压电场，向灯管飞去的蚊虫一旦同时碰到A、B，立即被电击死亡。

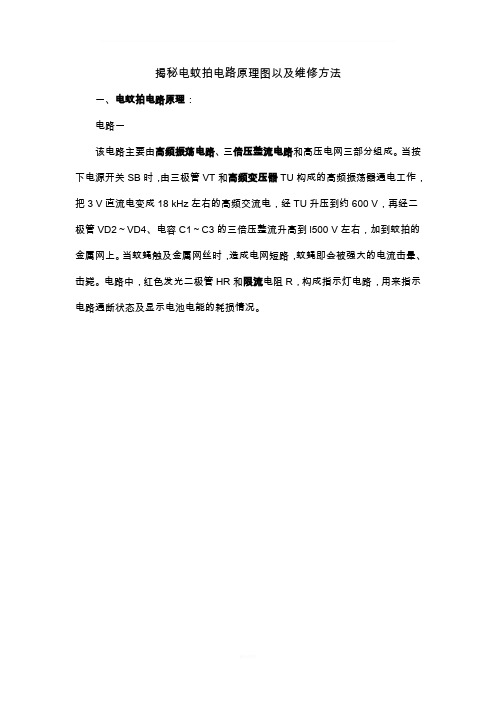

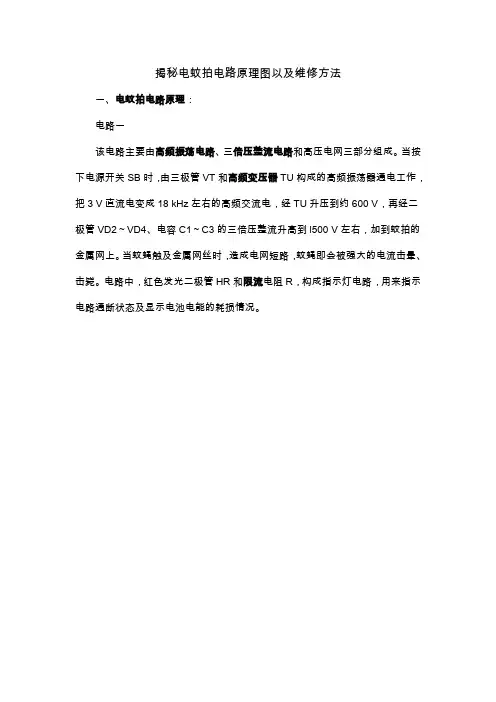

揭秘电蚊拍电路原理图以及维修方法一、电蚊拍电路原理：电路一该电路主要由高频振荡电路、三倍压整流电路和高压电网三部分组成。

当按下电源开关SB时，由三极管VT和高频变压器TU构成的高频振荡器通电工作，把3 V直流电变成18 kHz左右的高频交流电，经TU升压到约600 V，再经二极管VD2～VD4、电容C1～C3的三倍压整流升高到l500 V左右，加到蚊拍的金属网上。

当蚊蝇触及金属网丝时，造成电网短路，蚊蝇即会被强大的电流击晕、击毙。

电路中，红色发光二极管HR和限流电阻R，构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。

电路二此款是带有充电功能的电蚊拍，前半部分为简单的充电电路主要由4个二极管和一个发光二级管构成，当电源充电完成时LED1发光。

后半部分电路也由高频振荡电路、四倍压的整流电路和高压电网组成。

二、维修方法：1．指示灯VDl不亮在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。

SB为6mm×6mm立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的或者彻底清除锈蚀物后涂上一层薄锡即可排除故障。

2．VD1亮，但无高压。

分析检修：按下开关时听不到变压器T在通电瞬间产生的音频“吱……”声，用螺丝刀接触电网无火花，此现象说明振荡电路不工作。

故障原因多为VT损坏，焊下VT检测，发现该管e—c极开路，换用2N5609或原型号新管即可排除故障。

如果手头无此类管子，亦可用BC489、BC538、8050、9013 NPN型三极管代替。

如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。

3．高压不足：原因多是c1～c3中有电容开路或容量变小，或二极管vD2～vD4其中之一损坏，须检测并更换新的；另外，电池G电压不足(vDl亮度明显下降)也会造成高压不够，只要更换新电池便可排除故障。

电热式驱蚊、灭蚊器控制电路图解
夏、秋季正是蚊子较多时候，要想得到较好的驱蚊、灭蚊效果，电热式灭蚊器也是一款理想的灭蚊小电器。

市售的电热灭蚊器都是连续加热，由于药片的挥发到下半夜后，灭蚊效果开始下降。

根据这一特点，设计一种间断通电加热器，使电热灭蚊器处于工作1.5小时休息0.5小时，再工作1.5小时.....循环通电工作状态。

这样不但能提高灭蚊效果，而且也延长了灭蚊片的效果，而且也延长了灭蚊片的使用期限，据试用一片灭蚊片使用两夜晚，效果也很好。

电热式灭蚊器控制电路如图①所示
图①电热式灭蚊器控制电路
见图①中的( X )是加入电热片的地方，两边导线是220v加热电极，( x )的底面加热材料是PTC陶瓷加热元件(片)，它有自控恒温特性，居里点设在恒温为165℃，这个温度正是热化挥发灭蚊片合适温度。

見图②
图②绝缘后的PTC加热器
见图③
图③PTC加热器结构图
图④灭蚊片
图④灭蚊片(加热挥发式)
图①控制电路里，555时基电路接成周期为2h的多谐振荡
器，③脚输出高电平时为1.5小时，此时可控硅ⅤTH导通，使插在X里电热灭蚊器通电工作，同时LED发光指示；③脚输出低电平的时间为0.5小时，此时VTH关断，灭蚊器停止工作，同时LED熄灭。

这里，C1要求用CBB一400v聚丙稀电容器，其它元件无特殊要求。

图④灭蚊器加热器实物图
图04电热式灭蚊器实物图
这种电加热式灭蚊器简单实用效果更好。

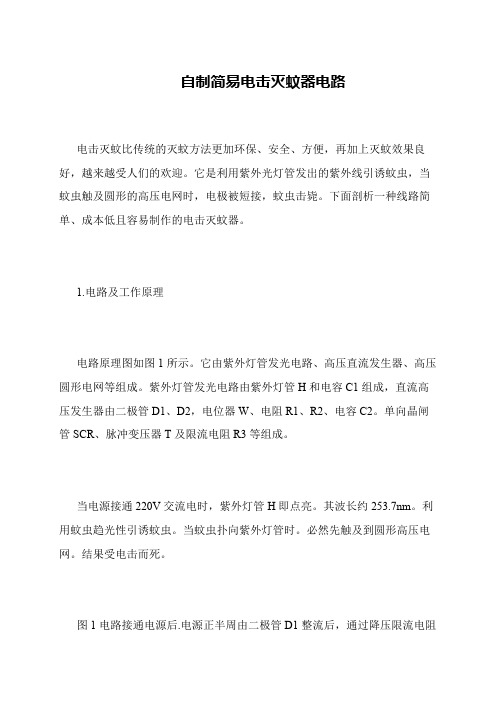

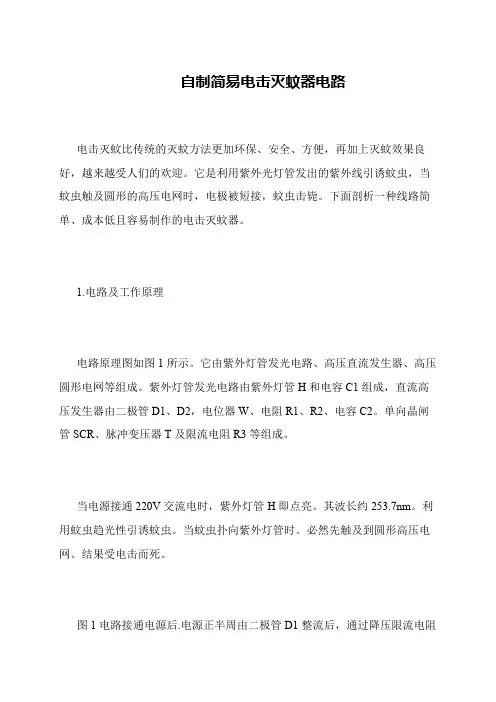

自制简易电击灭蚊器电路
 电击灭蚊比传统的灭蚊方法更加环保、安全、方便，再加上灭蚊效果良好，越来越受人们的欢迎。

它是利用紫外光灯管发出的紫外线引诱蚊虫，当蚊虫触及圆形的高压电网时，电极被短接，蚊虫击毙。

下面剖析一种线路简单、成本低且容易制作的电击灭蚊器。

1.电路及工作原理
 电路原理图如图1所示。

它由紫外灯管发光电路、高压直流发生器、高压圆形电网等组成。

紫外灯管发光电路由紫外灯管H和电容C1组成，直流高压发生器由二极管D1、D2，电位器W、电阻R1、R2、电容C2。

单向晶闸管SCR、脉冲变压器T及限流电阻R3等组成。

 当电源接通220V交流电时，紫外灯管H即点亮。

其波长约253.7nm。

利用蚊虫趋光性引诱蚊虫。

当蚊虫扑向紫外灯管时。

必然先触及到圆形高压电网。

结果受电击而死。

 图1电路接通电源后.电源正半周由二极管D1整流后，通过降压限流电阻。

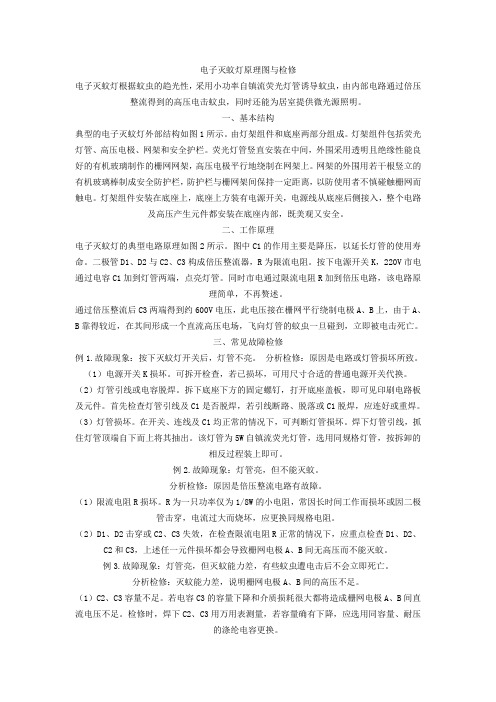

电子灭蚊灯原理图与检修电子灭蚊灯根据蚊虫的趋光性，采用小功率自镇流荧光灯管诱导蚊虫，由内部电路通过倍压整流得到的高压电击蚊虫，同时还能为居室提供微光源照明。

一、基本结构典型的电子灭蚊灯外部结构如图1所示。

由灯架组件和底座两部分组成。

灯架组件包括荧光灯管、高压电极、网架和安全护栏。

荧光灯管竖直安装在中间，外围采用透明且绝缘性能良好的有机玻璃制作的栅网网架，高压电极平行地绕制在网架上。

网架的外围用若干根竖立的有机玻璃棒制成安全防护栏，防护栏与栅网架间保持一定距离，以防使用者不慎碰触栅网而触电。

灯架组件安装在底座上，底座上方装有电源开关，电源线从底座后侧接入，整个电路及高压产生元件都安装在底座内部，既美观又安全。

二、工作原理电子灭蚊灯的典型电路原理如图2所示。

图中C1的作用主要是降压，以延长灯管的使用寿命。

二极管D1、D2与C2、C3构成倍压整流器，R为限流电阻。

按下电源开关K，220V市电通过电容C1加到灯管两端，点亮灯管。

同时市电通过限流电阻R加到倍压电路，该电路原理简单，不再赘述。

通过倍压整流后C3两端得到约600V电压，此电压接在栅网平行绕制电极A、B上，由于A、B靠得较近，在其间形成一个直流高压电场，飞向灯管的蚊虫一旦碰到，立即被电击死亡。

三、常见故障检修例1.故障现象：按下灭蚊灯开关后，灯管不亮。

分析检修：原因是电路或灯管损坏所致。

（1）电源开关K损坏。

可拆开检查，若已损坏，可用尺寸合适的普通电源开关代换。

（2）灯管引线或电容脱焊。

拆下底座下方的固定螺钉，打开底座盖板，即可见印刷电路板及元件。

首先检查灯管引线及C1是否脱焊，若引线断路、脱落或C1脱焊，应连好或重焊。

（3）灯管损坏。

在开关、连线及C1均正常的情况下，可判断灯管损坏。

焊下灯管引线，抓住灯管顶端自下而上将其抽出。

该灯管为5W自镇流荧光灯管，选用同规格灯管，按拆卸的相反过程装上即可。

例2.故障现象：灯管亮，但不能灭蚊。

分析检修：原因是倍压整流电路有故障。

电蚊拍的原理和维修 Prepared on 22 November 20202009年10月11日星期日 00:57万用表很容易区分变压器初级次级，把万用表置Rx10或100档，降压变压器，初级绕组是电阻大，次级电阻较小。

升压变压器相反。

高压电蚊拍电路及制作一、电蚊拍电路及工作原理电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。

当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。

当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。

电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。

二、元器件选择晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。

VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。

R1～R3均用RTX-1/8W型碳膜电阻器。

C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。

G用5号干电池两节串联（配塑料电池架）而成，电压3V。

高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ漆包线绕22匝，L2用同号线绕8匝，L3用φ漆包线绕1400匝左右。

注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。

三、制作与使用图2所示为该电蚊拍的印制电路板焊接图。

印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸约为56mm×28mm。

整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。

拆掉羽毛球拍上原有的网线和手柄，按图3所示用φ1mm左右镀锌铁丝在球拍上平行布线，间距不大于 4mm。

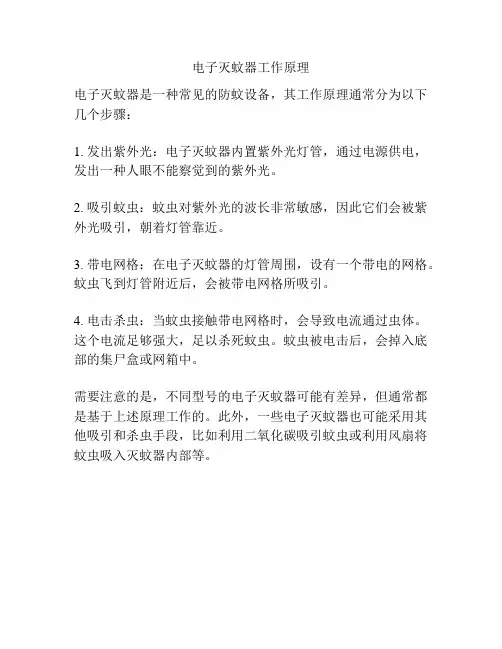

电子灭蚊器工作原理
电子灭蚊器是一种常见的防蚊设备，其工作原理通常分为以下几个步骤：
1. 发出紫外光：电子灭蚊器内置紫外光灯管，通过电源供电，发出一种人眼不能察觉到的紫外光。

2. 吸引蚊虫：蚊虫对紫外光的波长非常敏感，因此它们会被紫外光吸引，朝着灯管靠近。

3. 带电网格：在电子灭蚊器的灯管周围，设有一个带电的网格。

蚊虫飞到灯管附近后，会被带电网格所吸引。

4. 电击杀虫：当蚊虫接触带电网格时，会导致电流通过虫体。

这个电流足够强大，足以杀死蚊虫。

蚊虫被电击后，会掉入底部的集尸盒或网箱中。

需要注意的是，不同型号的电子灭蚊器可能有差异，但通常都是基于上述原理工作的。

此外，一些电子灭蚊器也可能采用其他吸引和杀虫手段，比如利用二氧化碳吸引蚊虫或利用风扇将蚊虫吸入灭蚊器内部等。

电子灭虫灭蚊灯电路的制作
本例介绍的电子灭虫灯电路是利用害虫（各种飞蛾、缕姑、蚊虫等）的趋光性来引诱害虫，当害虫碰到或靠近由高压电极制成的电网时，会立即被高压击毙。

电路工作原理
该电子灭虫灯电路由电源开关S、诱虫灯HL、二极管VD、晶闸管VT、电阻器R1、R 2、电容器C、脉冲高压变压器T和高压电极组成，如图所示。

接通电源开关S后，交流220V电压一路将诱虫灯HL点亮；另一路加在由VD、R1、R2、VT、C和T的W1绕组组成的脉冲振荡电路，使该电路振荡工作，VT间歇导通，在T 的W2绕组上将产生约lOkV的脉冲高压，此脉冲高压直接加在高压电极上，使趋光飞来的害虫受到电击。

调节R2阻值的大小，可改变脉冲高压的强度。

元器件选择
R1选用1/4W金属膜电阻器或碳膜电胆器；R2选用3W的线绕电阻器。

C选用耐压值为630V的CBB聚丙烯电容器。

VD选用1 N4007型硅整流二极管。

VT选用MCR100-8型晶闸管。

T使用黑白电视机的分立式行输出变压器改制，W1绕组用币0. 35mm左右的高强度漆包线绕30一50匝；W2绕组使用高压包。

S选用5A、250V的交流电源开关。

HL选用2一5W的紫外线灯管或黑光灯。

高压电极采用细裸铜线制作成灯笼状电网，HL安装在电网内。

电击灭蚊灯的原理电击灭蚊灯是一种利用电击杀死昆虫的设备，主要用于室内和室外的蚊虫防治。

它的工作原理是利用高压电网和紫外线灯管共同作用，吸引蚊虫飞到电网上，然后通过高压电击杀死蚊虫。

下面我们来详细了解一下电击灭蚊灯的原理。

首先，电击灭蚊灯的核心部件是高压电网。

高压电网由金属丝制成，通常被安装在灯具的周围或者内部。

当蚊虫被紫外线灯管吸引飞到灭蚊灯附近时，它们会接触到高压电网，并受到高压电击，从而被立即击毙。

其次，紫外线灯管是电击灭蚊灯的另一个重要组成部分。

紫外线灯管能够发出紫外线，而蚊虫对紫外线有较强的趋光性，因此它们会被紫外线吸引飞到灭蚊灯附近。

一旦蚊虫接触到高压电网，就会受到电击而被击毙。

此外，电击灭蚊灯还需要配备一个电源系统。

电源系统通常由电源适配器或者电池组成，用来为紫外线灯管和高压电网提供电能。

这样，紫外线灯管就能够持续发出紫外线，高压电网也能够持续产生高压电击。

总的来说，电击灭蚊灯的原理是通过紫外线灯管吸引蚊虫，再利用高压电网对蚊虫进行电击，从而达到灭蚊的效果。

这种方式既能够有效地吸引蚊虫，又能够迅速杀死蚊虫，是一种较为高效的蚊虫防治方法。

在使用电击灭蚊灯时，需要注意一些问题。

首先，要注意安全，避免触碰高压电网部分，以免发生触电事故。

其次，定期清理高压电网和更换灯管，以保证电击灭蚊灯的正常使用。

最后，放置电击灭蚊灯的位置也很重要，要选择蚊虫较为密集的地方，以提高效果。

总之，电击灭蚊灯通过紫外线吸引蚊虫，再利用高压电网对蚊虫进行电击，从而达到灭蚊的效果。

它是一种较为高效的蚊虫防治方法，但在使用时需要注意安全和定期维护，以保证其正常使用效果。

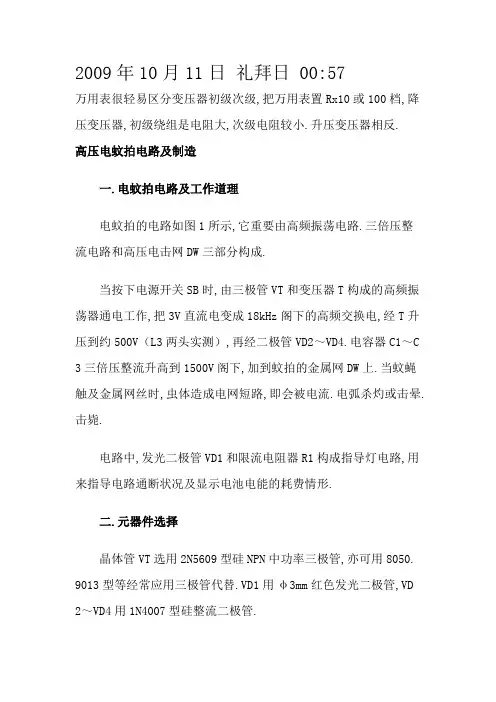

2009年10月11日礼拜日 00:57万用表很轻易区分变压器初级次级,把万用表置Rx10或100档,降压变压器,初级绕组是电阻大,次级电阻较小.升压变压器相反.高压电蚊拍电路及制造一.电蚊拍电路及工作道理电蚊拍的电路如图1所示,它重要由高频振荡电路.三倍压整流电路和高压电击网DW三部分构成.当按下电源开关SB时,由三极管VT和变压器T构成的高频振荡器通电工作,把3V直流电变成18kHz阁下的高频交换电,经T升压到约500V（L3两头实测）,再经二极管VD2～VD4.电容器C1～C 3三倍压整流升高到1500V阁下,加到蚊拍的金属网DW上.当蚊蝇触及金属网丝时,虫体造成电网短路,即会被电流.电弧杀灼或击晕.击毙.电路中,发光二极管VD1和限流电阻器R1构成指导灯电路,用来指导电路通断状况及显示电池电能的耗费情形.二.元器件选择晶体管VT选用2N5609型硅NPN中功率三极管,亦可用8050. 9013型等经常应用三极管代替.VD1用φ3mm红色发光二极管,VD 2～VD4用1N4007型硅整流二极管.R1～R3均用RTX-1/8W型碳膜电阻器.C1～C3一律用CL11-63 0V型涤纶电容器,SB用6mm×6mm立式微型轻触开关.G用5号干电池两节串联（配塑料电池架）而成,电压3V.高频变压器T须克己：选用2E19型铁氧体磁芯及配套塑料骨架,L1用φ0.22mm漆包线绕22匝,L2用同号线绕8匝,L3用φ0. 08mm漆包线绕1400匝阁下.留意图中黑点为同名端,头尾次序绕,绕组间垫一.二层薄绝缘纸.三.制造与应用图2所示为该电蚊拍的印制电路板焊接图.印制电路板最好采取环氧基质单面铜箔板制造,现实尺寸约为56mm×28mm.全部电蚊拍可用旧的非金属羽毛球拍作骨架组装.拆掉落羽毛球拍上原有的网线和手柄,按图3所示用φ1mm阁下镀锌铁丝在球拍上平行布线,间距不大于 4mm.两组网线可有意布在不合平面上,如许可防止因人手误碰网线而产生的电击现象,但对电击蚊蝇后果无影响.另用180mm×35mm×20mm塑料盒或φ35mm×180mm硬塑料管加工制成手柄,将电路板.电池架装入,并在适合地位处开孔固定按钮开关SB和发光二极管VD1.最后用热熔胶固定网拍,把网拍两电极引线焊在电路板上R3两头即成.只要焊装准确无误,无须任何调试即可投入应用.应用时,手握网拍把柄,按下按钮开关,像应用通俗蚊蝇拍一样挥拍,让网面触及飞动的蚊子（或苍蝇.飞蛾）,即可敏捷将其击毙.该电蚊拍耗电省,工作电流实测约120mA阁下,每换一次新电池可应用数月.因为其输出功率有限（刹时短路电流实测≤1.5mA）,故对人及宠物绝对安然.当人体掉慎触及网面时,仅会产生局部短暂麻刺.但留意不要在严禁炊火的场合或水中应用.当网面上粘有残存虫骸时,可用毛刷消除或直接抖落,勿用湿布或水擦洗,须要时可用棉花浸酒精清擦.电蚊拍电路图(4种),以及维修办法电子灭蚊拍(简称“电蚊拍”)以其适用.灭蚊(苍蝇或飞蛾等)后果好.无化学污染.安然卫生等长处,成为夏日滞销的小家电产品.但临盆厂家不供给线路图,给维修带来必定艰苦.笔者依据什物剖解了两种电蚊拍,供维修者参考.一.工作道理蝙蝠牌“电蚊拍”的电路如图1所示,它重要由高频振荡电路.三倍压整流电路和高压电击网Dw三部分构成.按下电源开关SB,由三极管vT和变压器T构成的高频振荡器得电工作,把3V直流电变成18kHz阁下的交换电,经T升压到约500v(L3两头实测),再经二极管VD2～VD4.电容c1～c3三倍压整流升高到1500V阁下,加到蚊拍的金属网Dw上.当蚊蝇触及金属网丝时,虫体造成电网短路,即会被电流.电弧击晕.击毙.二.维修办法1．指导灯VDl不亮在包管电池G供电正常的情形下,故障多系按钮开关SB内部接触不良所致.SB为6mm×6mm立式微型轻触开关,在120mA工作电流前提下频仍开关,极轻易造成内部触点氧化开路,换用新的即可消除故障.2．VD1亮,但无高压产生这时听不到变压器T在通电刹时产生的音频“吱……”声,解释振荡电路不工作.故障原因多为VT破坏,换用2N5609或D467新管即可消除故障.假如手头无此类管子,亦可用8050.9013 NPN型三极管代替,后果不错.假如检讨VT并未破坏.且通电后显著发烫,解释变压器T内部线圈(尤其高压线圈L3)击穿,须用同规格漆包线重绕制,一般这种故障其实不久不多见.3．高压缺少：原因多是c1～c3中有电容开路或容量变小,或二极管vD2～vD4个中之一破坏,须检测并改换新的;别的,电池G电压缺少(vDl亮度显著降低)也会造成高压不敷,只要改换新电池即可消除故障.福州产的一种电蚊拍电路如图2,检修流程见图3.电蚊拍的道理和维修电蚊拍又称电子灭蚊拍,具有击毙蚊效力高.适用安然.卫生无污染等长处,是夏日灭蚊好辅佐.电蚊拍分为单层网.双层网和三层网构造,但内部电路道理根本一样,现以单网构造的电蚊拍为例介绍道理和维修办法,供大家借鉴.一.构造道理电蚊拍的外形构造见图 1.它应用两节1．5V电池,电压3V,电流大约120mA.应用时,装上电池,手按住按键,挥动蚊拍．蚊子碰触高压金属网即被击毙.依据什物绘出电蚊拍电路及局部(5倍压整流)印制板图分离如图2.图3所示.按下电源按钮S,工作指导灯LED亮红光,指导电蚊拍接通电源.由三极管VT.电阻R2和升压变压器T初级L1.L2构成高频振荡电路,电路工作时,T的次级L3产生约230V交换电压.该电压经二极管VDl～VD5.电容C1～C5构成5倍压整流．当变压器T的次级交换电源为正半周时,二极管VDl导通,电容Cl充电;当电源为负半周时,VDl截止,C1上的电压与L3的电压叠加后,经二极管vD2对电容C2充电.经由几个周期今后,C2充电到L3电压的2*根2倍而达到稳固.同理,经由5级倍压整流后,最终得到1600V阁下直流高电压,加到高压金属网VE上.应用时,当蚊子碰触高压电网引起短路时,VE放电拉弧,将蚊子击逝世.电路中的R3.R4为洩放电阻,串接后并在高压输出两头,包管应用者的安然.二.维修电蚊拍工作于直流高压,会产生必定强度火花.是以严禁在充满易燃气体的场合应用和检修,通电时忌用手或导电金属棒接触高压电网．以防不测.电蚊拍并不是玩具,儿童不宜应用.1．电源开关电蚊拍的电源开关经常应用6x6mm轻触式微型按键开关,工作于120～200mA前提下.因为频仍操纵以通断电源,较轻易破坏.有两种破坏情势：(1)触点氧化接触不良,指导灯不亮,电蚊拍不工作.(2)簧片疲惫,触点粘逝世,指导灯常亮,一装上电池,电蚊拍就工作.微型开关的体积小,维修麻烦,一般换新的.2．升压变压器升压变压器破坏情势多为次级L3匝间绝缘击穿,表示听不到T在通电刹时的“吱吱”音频声,碰触金属网时无火花.参看图3,用万用表Rxl挡测量L3两正直常阻值约80Ω阁下,若断路或低于正常阻值均视为破坏.另一种检讨办法是,用刻刀在变压器的次级刻断敷铜箔(见图3“A”点),用万用表交换挡测量L3两头.正常交换电压读数约230V,若无电压则视为破坏.焊开T各引脚,拆下变压器,拔出黑色磁心,掀去外绝缘.拆下次级漆包线并记载匝数,然后用φ0．08～φ0．12mmQZ型高强度漆包线重绕即可.漆包线可在坏的小吊扇或坏的小功率电源变压器上拆得.3．振荡管检测变压器T的次级绕组L3阻值80Ω正常,若再测L3两头无230v电压,故障多半是振荡管VT破坏.焊下振荡管,用万用表检测判别利害.用原型号S8050改换,或用D467.D468.9013等NPN 三极管代换.4．倍压整流元件倍压整流元件电容C1～C5.二极管VDl～VD5任一只元件击穿短路或开路,都邑引起无高压或高压缺少.重要原因是元件耐压缺少或所用电气机能变差所致.需用万用表逐只检测.平日以C1或VDl击穿较多见.电容破坏后,用333J／630V涤纶电容器改换：二极管破坏后,用lN4007硅整流管改换.5．电池盒及电池电池盒的故障多半是电池漏液,造成正极铜片或负极弹簧锈蚀氧化.接触不良,导致电蚊拍不工作,用小刀完整刮掉落锈蚀物即可.若长期不必电蚊拍,将电池卸出为宜,是防止电极锈蚀氧化最好的办法.电池久用耗电,若每节电池电压低于1V以下(指导灯LED亮度较暗),会引起高压缺少,灭蚊后果差,改换两节新电池即可.6．高压金属网久用或碰撞物领会造成高压金属网钢丝变形.松脱,可能造成刹时短路而发出火花.应用者还认为击中蚊子,殊不知已产生故障.若接触性短路会引起整流元件.变压器破坏,为此要经常检讨保养,发明变形的钢丝需整形,松脱的要复位后用502胶予以粘牢.。
