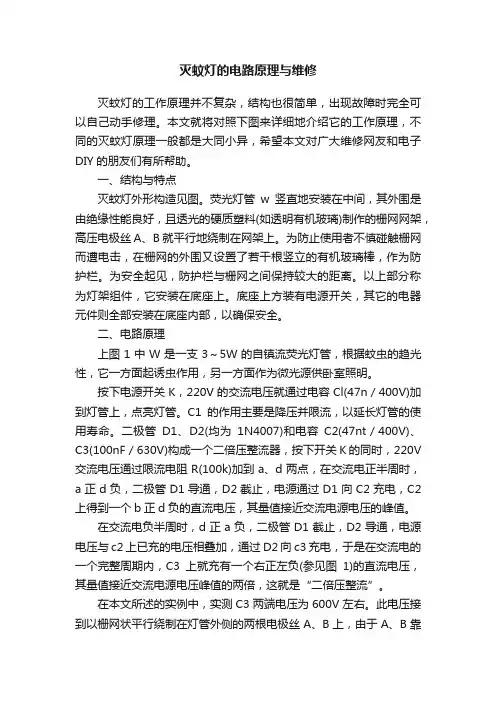

灭蚊灯的电路原理与维修灭蚊灯的工作原理并不复杂，结构也很简单，出现故障时完全可以自己动手修理。
本文就将对照下图来详细地介绍它的工作原理，不同的灭蚊灯原理一般都是大同小异，希望本文对广大维修网友和电子DIY的朋友们有所帮助。
一、结构与特点灭蚊灯外形构造见图。
荧光灯管w竖直地安装在中间，其外围是由绝缘性能良好，且透光的硬质塑料(如透明有机玻璃)制作的栅网网架，高压电极丝A、B就平行地绕制在网架上。
为防止使用者不慎碰触栅网而遭电击，在栅网的外围又设置了若干根竖立的有机玻璃棒，作为防护栏。
为安全起见，防护栏与栅网之间保持较大的距离。
以上部分称为灯架组件，它安装在底座上。
底座上方装有电源开关，其它的电器元件则全部安装在底座内部，以确保安全。
二、电路原理上图1中W是一支3～5W的自镇流荧光灯管，根据蚊虫的趋光性，它一方面起诱虫作用，另一方面作为微光源供卧室照明。
按下电源开关K，220V的交流电压就通过电容Cl(47n／400V)加到灯管上，点亮灯管。
C1的作用主要是降压并限流，以延长灯管的使用寿命。
二极管D1、D2(均为1N4007)和电容C2(47nt／400V)、C3(100nF／630V)构成一个二倍压整流器，按下开关K的同时，220V 交流电压通过限流电阻R(100k)加到a、d两点，在交流电正半周时，a正d负，二极管D1导通，D2截止，电源通过D1向C2充电，C2上得到一个b正d负的直流电压，其量值接近交流电源电压的峰值。
在交流电负半周时，d正a负，二极管D1截止，D2导通，电源电压与c2上已充的电压相叠加，通过D2向c3充电，于是在交流电的一个完整周期内，C3上就充有一个右正左负(参见图1)的直流电压，其量值接近交流电源电压峰值的两倍，这就是“二倍压整流”。
在本文所述的实例中，实测C3两端电压为600V左右。
此电压接到以栅网状平行绕制在灯管外侧的两根电极丝A、B上，由于A、B靠得很近，在它们之间就形成一个直流高压电场，向灯管飞去的蚊虫一旦同时碰到A、B，立即被电击死亡。

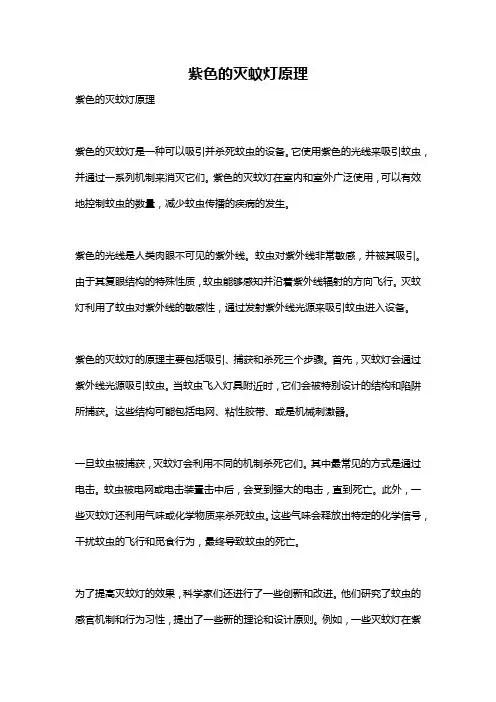

紫色的灭蚊灯原理紫色的灭蚊灯原理紫色的灭蚊灯是一种可以吸引并杀死蚊虫的设备。
它使用紫色的光线来吸引蚊虫，并通过一系列机制来消灭它们。
紫色的灭蚊灯在室内和室外广泛使用，可以有效地控制蚊虫的数量，减少蚊虫传播的疾病的发生。
紫色的光线是人类肉眼不可见的紫外线。
蚊虫对紫外线非常敏感，并被其吸引。
由于其复眼结构的特殊性质，蚊虫能够感知并沿着紫外线辐射的方向飞行。
灭蚊灯利用了蚊虫对紫外线的敏感性，通过发射紫外线光源来吸引蚊虫进入设备。
紫色的灭蚊灯的原理主要包括吸引、捕获和杀死三个步骤。
首先，灭蚊灯会通过紫外线光源吸引蚊虫。
当蚊虫飞入灯具附近时，它们会被特别设计的结构和陷阱所捕获。
这些结构可能包括电网、粘性胶带、或是机械刺激器。
一旦蚊虫被捕获，灭蚊灯会利用不同的机制杀死它们。
其中最常见的方式是通过电击。
蚊虫被电网或电击装置击中后，会受到强大的电击，直到死亡。
此外，一些灭蚊灯还利用气味或化学物质来杀死蚊虫。
这些气味会释放出特定的化学信号，干扰蚊虫的飞行和觅食行为，最终导致蚊虫的死亡。
为了提高灭蚊灯的效果，科学家们还进行了一些创新和改进。
他们研究了蚊虫的感官机制和行为习性，提出了一些新的理论和设计原则。
例如，一些灭蚊灯在紫光源周围设置了特殊的反射板，以增强光线的吸引力。
此外，一些灭蚊灯设备还引入了多种杀虫草本植物的挥发物，以增加对蚊虫的吸引力。
此外，紫色的灭蚊灯还可以配备一些额外的功能，如灭蚊灯的网格能够有效地防止人类接触电网，以避免电击伤害。
此外，一些灭蚊灯还可以配备夜灯功能，以提供一定的光照并为室内提供温暖的氛围。
总的来说，紫色的灭蚊灯利用蚊虫对紫外线的敏感性吸引蚊虫，通过电击、化学物质或气味等机制杀死它们。
通过不断的创新和改进，灭蚊灯的效果和功能逐渐得到提高，可以更加有效地控制蚊虫数量，为人类提供更加舒适和安全的生活环境。

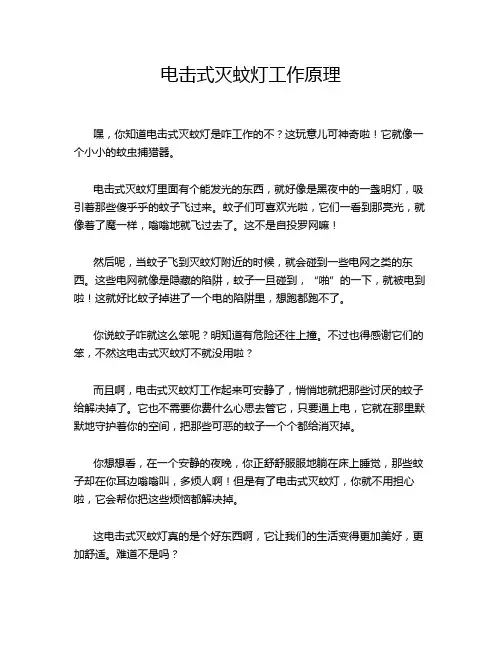

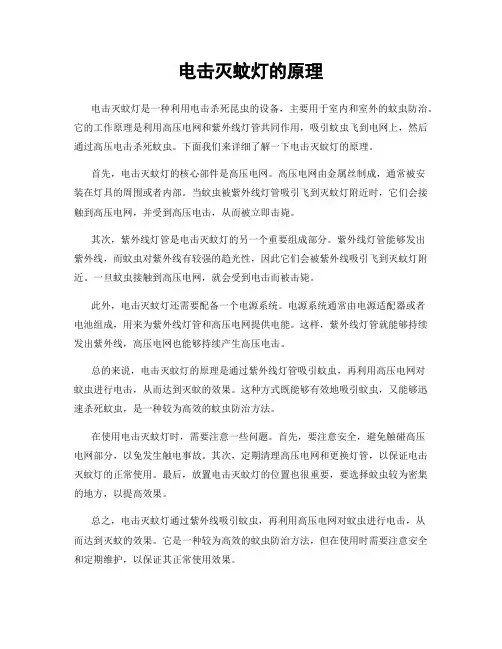

电击式灭蚊灯工作原理
嘿，你知道电击式灭蚊灯是咋工作的不？这玩意儿可神奇啦！它就像一个小小的蚊虫捕猎器。
电击式灭蚊灯里面有个能发光的东西，就好像是黑夜中的一盏明灯，吸引着那些傻乎乎的蚊子飞过来。
蚊子们可喜欢光啦，它们一看到那亮光，就像着了魔一样，嗡嗡地就飞过去了。
这不是自投罗网嘛！
然后呢，当蚊子飞到灭蚊灯附近的时候，就会碰到一些电网之类的东西。
这些电网就像是隐藏的陷阱，蚊子一旦碰到，“啪”的一下，就被电到啦！这就好比蚊子掉进了一个电的陷阱里，想跑都跑不了。
你说蚊子咋就这么笨呢？明知道有危险还往上撞。
不过也得感谢它们的笨，不然这电击式灭蚊灯不就没用啦？
而且啊，电击式灭蚊灯工作起来可安静了，悄悄地就把那些讨厌的蚊子给解决掉了。
它也不需要你费什么心思去管它，只要通上电，它就在那里默默地守护着你的空间，把那些可恶的蚊子一个个都给消灭掉。
你想想看，在一个安静的夜晚，你正舒舒服服地躺在床上睡觉，那些蚊子却在你耳边嗡嗡叫，多烦人啊！但是有了电击式灭蚊灯，你就不用担心啦，它会帮你把这些烦恼都解决掉。
这电击式灭蚊灯真的是个好东西啊，它让我们的生活变得更加美好，更加舒适。
难道不是吗？。

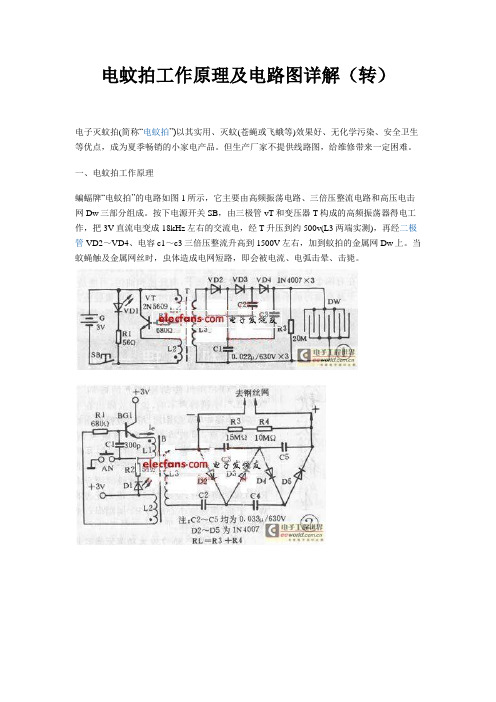

电蚊拍工作原理及电路图详解（转）电子灭蚊拍(简称“电蚊拍”)以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品。
但生产厂家不提供线路图，给维修带来一定困难。
一、电蚊拍工作原理蝙蝠牌“电蚊拍”的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。
按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到1500V左右，加到蚊拍的金属网Dw上。
当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。
一种像羽毛球拍的电子灭蚊拍,当有蚊子时,用灭蚊拍一扇,蚊子撞在灭蚊拍金属网上,"啪"的一声,蚊子便被高压击死.该电子灭蚊拍的电路原理测绘图见附图所示,供参考.这是一种变压器反馈式的振荡器,经变压器次级升压的电压,又经由C1~C4及D3~D5组成的倍压电路再升成千多伏高压.此高压接至间隔约2~3mm的叉指式绝缘的灭蚊拍网的两端,形成高压电网.该电路中C3所承受的电压最高,而且是储藏功能的电容,在使用中频繁充放电,导致C3较易损坏.当发生不能升压故障时,更换C3大多能排除故障.二、维修方法1．指示灯VDl不亮在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。
SB为6mm×6mm立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障。
2．VD1亮，但无高压产生这时听不到变压器T在通电瞬间产生的音频“吱……”声，说明振荡电路不工作。
故障原因多为VT损坏，换用2N5609或D467新管即可排除故障。
如果手头无此类管子，亦可用8050、9013 NPN型三极管代替，效果不错。
如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。
电子灭蚊器原理电子灭蚊器是一种利用物理原理来驱赶和杀灭蚊虫的设备，它通过发出特定频率的声波或光波来影响蚊虫的神经系统或视觉系统，从而达到驱赶或杀灭蚊虫的效果。
那么，电子灭蚊器的原理究竟是怎样的呢？接下来，我们将详细介绍电子灭蚊器的原理。
首先，电子灭蚊器利用声波原理来驱赶蚊虫。
它通过发出特定频率的声波，这些声波对人类听觉系统来说是无法察觉的，但对蚊虫的神经系统却具有一定的刺激作用。
这些声波会扰乱蚊虫的神经系统，使其感到不适，从而迫使它们远离声波的范围。
这种原理类似于人类对于高频噪音的不适感，而蚊虫对于特定频率的声波同样会产生类似的不适感，因此电子灭蚊器可以利用声波原理来达到驱赶蚊虫的效果。
其次，电子灭蚊器也可以利用光波原理来驱赶蚊虫。
它会发出特定波长的紫外光或者红外光，这些光波对于蚊虫的视觉系统具有一定的刺激作用。
蚊虫对于特定波长的光线会产生吸引或者排斥的反应，因此电子灭蚊器可以利用这一原理来影响蚊虫的行为。
一些电子灭蚊器还会结合光波和气味诱捕剂，吸引蚊虫到特定的区域，然后利用光波的刺激作用来驱赶或者杀灭这些蚊虫。
总的来说，电子灭蚊器的原理主要是利用声波和光波对蚊虫的神经系统和视觉系统产生刺激作用，从而达到驱赶或者杀灭蚊虫的效果。
当然，不同类型的电子灭蚊器可能会采用不同的原理和技术，但整体来看，它们都是基于物理原理来影响蚊虫的行为和生理系统，从而达到驱赶和杀灭蚊虫的目的。
在使用电子灭蚊器时，我们需要注意一些使用方法和注意事项。
首先，要根据使用说明正确安装和使用电子灭蚊器，避免安装在通风口、空调出风口等位置，影响其效果。
其次，要定期清洁电子灭蚊器，保持其正常的使用效果。
最后，要注意不要长时间暴露在电子灭蚊器的辐射范围内，以免对人体产生不利影响。
综上所述，电子灭蚊器利用声波和光波原理来驱赶和杀灭蚊虫，其原理基于物理学的知识和技术。
在使用电子灭蚊器时，我们需要正确安装和使用，同时也要注意定期清洁和避免长时间暴露在辐射范围内。
光催化捕蚊灯工作原理
光催化捕蚊灯利用光催化材料的能力吸引并杀灭蚊虫。
该设备包括一种具有光催化材料涂层的光源，通常是紫外线荧光灯，以及一个吸引装置和杀灭装置。
工作原理如下：
1. 光源：紫外线荧光灯是最常用的光源。
它发出一种被蚊虫视为特别吸引的紫外线光线。
2. 光催化材料涂层：光源表面涂覆了一层光催化材料。
这种材料通常是二氧化钛（TiO2）或其他半导体材料。
当紫外线光线照射在光催化材料上时，它会产生一种被称为光生电子和光生空穴的活性氧化剂。
3. 吸引装置：光催化材料产生的活性氧化剂会吸引蚊虫，因为一些蚊虫对这些氧化剂具有感应性。
一般来说，蚊虫视觉和化学感受器官会被这些活性氧化剂吸引。
4. 杀灭装置：捕蚊灯通常包括一个电网或粘性纸板。
一旦蚊虫被吸引到灯光周围，它们会触碰到电网或陷入粘性纸板中，从而被杀死或被粘住。
总的来说，光催化捕蚊灯的原理是利用光催化材料产生的活性氧化剂吸引和杀灭蚊虫，以达到防止蚊虫侵扰的目的。

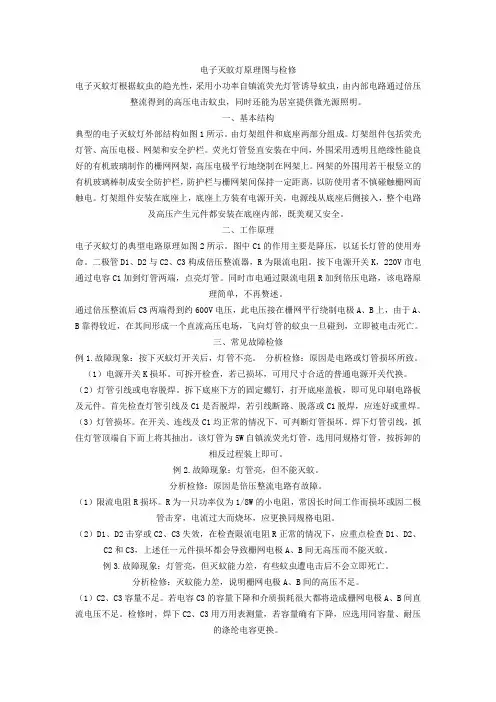

电子灭蚊灯原理图与检修电子灭蚊灯根据蚊虫的趋光性，采用小功率自镇流荧光灯管诱导蚊虫，由内部电路通过倍压整流得到的高压电击蚊虫，同时还能为居室提供微光源照明。
一、基本结构典型的电子灭蚊灯外部结构如图1所示。
由灯架组件和底座两部分组成。
灯架组件包括荧光灯管、高压电极、网架和安全护栏。
荧光灯管竖直安装在中间，外围采用透明且绝缘性能良好的有机玻璃制作的栅网网架，高压电极平行地绕制在网架上。
网架的外围用若干根竖立的有机玻璃棒制成安全防护栏，防护栏与栅网架间保持一定距离，以防使用者不慎碰触栅网而触电。
灯架组件安装在底座上，底座上方装有电源开关，电源线从底座后侧接入，整个电路及高压产生元件都安装在底座内部，既美观又安全。
二、工作原理电子灭蚊灯的典型电路原理如图2所示。
图中C1的作用主要是降压，以延长灯管的使用寿命。
二极管D1、D2与C2、C3构成倍压整流器，R为限流电阻。
按下电源开关K，220V市电通过电容C1加到灯管两端，点亮灯管。
同时市电通过限流电阻R加到倍压电路，该电路原理简单，不再赘述。
通过倍压整流后C3两端得到约600V电压，此电压接在栅网平行绕制电极A、B上，由于A、B靠得较近，在其间形成一个直流高压电场，飞向灯管的蚊虫一旦碰到，立即被电击死亡。
三、常见故障检修例1.故障现象：按下灭蚊灯开关后，灯管不亮。
分析检修：原因是电路或灯管损坏所致。
（1）电源开关K损坏。
可拆开检查，若已损坏，可用尺寸合适的普通电源开关代换。
（2）灯管引线或电容脱焊。
拆下底座下方的固定螺钉，打开底座盖板，即可见印刷电路板及元件。
首先检查灯管引线及C1是否脱焊，若引线断路、脱落或C1脱焊，应连好或重焊。
（3）灯管损坏。
在开关、连线及C1均正常的情况下，可判断灯管损坏。
焊下灯管引线，抓住灯管顶端自下而上将其抽出。
该灯管为5W自镇流荧光灯管，选用同规格灯管，按拆卸的相反过程装上即可。
例2.故障现象：灯管亮，但不能灭蚊。
分析检修：原因是倍压整流电路有故障。

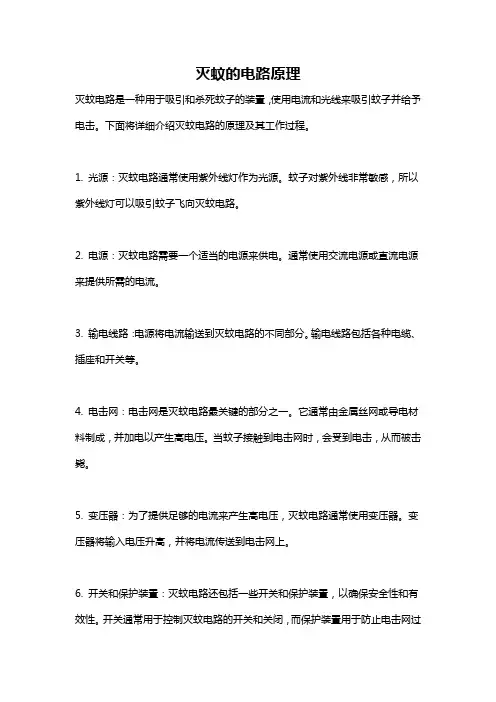

灭蚊的电路原理灭蚊电路是一种用于吸引和杀死蚊子的装置，使用电流和光线来吸引蚊子并给予电击。
下面将详细介绍灭蚊电路的原理及其工作过程。
1. 光源：灭蚊电路通常使用紫外线灯作为光源。
蚊子对紫外线非常敏感，所以紫外线灯可以吸引蚊子飞向灭蚊电路。
2. 电源：灭蚊电路需要一个适当的电源来供电。
通常使用交流电源或直流电源来提供所需的电流。
3. 输电线路：电源将电流输送到灭蚊电路的不同部分。
输电线路包括各种电缆、插座和开关等。
4. 电击网：电击网是灭蚊电路最关键的部分之一。
它通常由金属丝网或导电材料制成，并加电以产生高电压。
当蚊子接触到电击网时，会受到电击，从而被击毙。
5. 变压器：为了提供足够的电流来产生高电压，灭蚊电路通常使用变压器。
变压器将输入电压升高，并将电流传送到电击网上。
6. 开关和保护装置：灭蚊电路还包括一些开关和保护装置，以确保安全性和有效性。
开关通常用于控制灭蚊电路的开关和关闭，而保护装置用于防止电击网过载和短路。
灭蚊电路的工作过程如下：当灭蚊电路连接到电源时，紫外线灯会开始发光。
蚊子对紫外线灯非常敏感，因此会被光线吸引并飞向灭蚊电路。
当蚊子接近电击网时，它们会触碰到电击网的金属丝网或导电材料。
由于电击网接地，蚊子和电击网之间会形成一个电流回路。
当电击网通过变压器提供的高电压加电时，蚊子将受到电击。
这个电压通常很高（约数千伏至数万伏），足以击毙蚊子。
同时，灭蚊电路还配备了开关和保护装置。
开关用于控制灭蚊装置的开关和关闭。
保护装置用于监测和保护电击网，以防止过载和短路等电路故障。
需要注意的是，灭蚊电路应当放置在安全的位置以避免人体触碰电击网。
此外，灭蚊电路应定期进行维护和清洁，以确保其正常工作。
综上所述，灭蚊电路利用紫外线灯吸引蚊子，然后通过电击网给予电击，从而杀死蚊子。
这是一种常用的灭蚊装置，可以帮助减少蚊子的数量并改善室内环境的卫生状况。
灭蚊灯什么原理
灭蚊灯是一种常见的家用电器，它通过吸引蚊虫并将其电死来起到驱蚊的作用。
那么，灭蚊灯的原理是什么呢？接下来，我们将深入探讨灭蚊灯的工作原理。
首先，灭蚊灯的主要组成部分包括灯管、电源、电网和外壳。
当灭蚊灯通电后，灯管会发出特定波长的紫外线，这种紫外线对蚊虫具有很强的吸引力。
蚊虫会被紫外线吸引到灭蚊灯的周围，然后被电网电死。
其次，灭蚊灯的工作原理是基于蚊虫的光触媒特性。
光触媒是指某些物质在特
定波长的光照射下产生化学反应的现象。
灭蚊灯利用紫外线激发灭蚊灯内部的光触媒材料，产生一种特殊的光线，吸引蚊虫靠近。
一旦蚊虫接触到电网，就会立即被电死。
此外，灭蚊灯的原理还涉及到蚊虫的视觉特性。
蚊虫对紫外线有很强的趋光性，而对其他波长的光线则不太敏感。
因此，灭蚊灯发出的紫外线能够有效吸引蚊虫，提高捕蚊效果。
总的来说，灭蚊灯利用紫外线吸引蚊虫，再通过电网将蚊虫电死的原理来实现
驱蚊的效果。
这种原理充分利用了蚊虫的光触媒特性和视觉特性，是一种相对环保和高效的驱蚊方式。
需要注意的是，使用灭蚊灯时要注意安全。
由于灭蚊灯会产生高压电网，因此
在清洁和更换灯管时需要断开电源，以免触电。
此外，灭蚊灯应放置在离人体较远的地方，以免对人体产生不良影响。
综上所述，灭蚊灯的原理是利用紫外线吸引蚊虫，再通过电网将蚊虫电死。
这
种原理充分利用了蚊虫的光触媒特性和视觉特性，是一种环保、高效的驱蚊方式。
在使用灭蚊灯时，要注意安全，避免触电，并将其放置在离人体较远的地方。
希望本文对你了解灭蚊灯的原理有所帮助。
户外灭蚊灯原理
户外灭蚊灯是一种新潮的高科技的灭蚊工具，它可以生成特殊的波长的射线，使蚊子受到灼烧，因此而死亡。
它一般由三个部分组成：灯罩、灯管和电源。
灯罩是空气冷却装置，可以将聚集在灯管周围的热量抽走，确保灯管的寿命更长。
灯管是负责出光的部分，运用发光二极管技术，可以产生我们需要的射线波长。
它里面有多种电路设计，比如脉动电路、开关电源、变频电路等，可以根据不同需要选择最适合的电路设计，发挥出最佳效果。
最后就是电源，它可以通过交流电或直流电，来给电路提供能量，控制发光元件的工作状态。
实际上，户外灭蚊灯是以特殊波长的光照射蚊子，使蚊子表面的脂肪膜受热而老化，最终死亡。
这种光的波长是可调节的，根据不同的灭蚊效果，可以做出合理的调节。
此外，由
于它发出的光是冷色的，因此不会造成健康上的影响，它非常适合在公众场所或室内使用。
总之，户外灭蚊灯可以有效抑制蚊蝇和其他昆虫，改善人们生活质量，是一位出色的工具。
它易于安装和使用，因此受到越来越多的欢迎。
