80万吨冶金焦的焦化厂设立硫铵工段的工艺设计

焦化厂硫铵工段安全技术操作规程一、工艺流程1、硫铵工序由冷鼓送来的煤气，经蒸汽预热后，进入喷淋式饱和器的上段喷淋室，在此分两股沿饱和器内壁与内除器的环形空间流动，并循环的母液充分接触，氨被吸收后煤气合并成一股，沿切线方向进入饱和器内除酸器，分离煤气中夹带的酸雾，后送往粗笨工段。

在饱和器下端结晶室上部的母液，用循环泵连续抽出送至上段喷淋室进行喷洒，吸收煤气中的氨，并循环搅动母液以改善硫铵结晶过程。

饱和器在生产时母液中不断有硫铵结晶生产，由上段喷淋室内的降液管流至下段结晶室的底部，用结晶泵将其连同一部分母液送至结晶沉降，然后排放至离心机内进行离心分离，滤除母液并用热水洗涤结晶，离心滤除的母液与结晶槽满流出来的母液一同自流同饱和器下段的母液中。

从饱和器满流口溢流出的母液，通过插入液封内的满流管流入满流槽，满流槽内的母液用小母液泵送至饱和器顶部用于二次喷洒洗铵之用。

买来的硫酸、放入硫酸地下槽后，用液下泵打往硫酸贮槽，在通过硫酸泵打往高位槽，然后自流加入满流槽，当硫酸高位槽的液位高时，可满流回硫酸贮槽，在定期用泵打往高位槽以作补充之用。

饱和器定期补水，并用水冲洗饱和器，所形成的大量母液即由满流槽至母液贮槽，用于给饱和器补液用。

带入母液中的焦油，在饱和器上段喷淋室内由满流口满流至满流槽，在饱和器下段结晶上部由焦油排出口排出至满流槽，满流至母液贮槽，定期捞出。

当硫酸高位槽的液位高时，可满流硫酸贮槽，再定期用泵送回高位槽以作补充。

从离心机卸出的硫铵产品，由螺旋输送机送至沸腾式干燥器，进行干燥后进入储料斗，，然后称量，推包，封袋，送入成品库，干燥冷却器顶部排出的尾气，经旋风分离，再经过水浴器过滤洗涤尾气中夹铵颗粒，由排风机排至大气。

2、蒸铵工序从萃取脱酚工段来的剩余氨水首先进入氨水贮槽，然后由氨水泵送入换热器预热至约90℃在进蒸氨塔顶，氨水在塔内逐级而下与蒸汽反复接触使NH3转移到汽相中，最后从塔底排入废水槽再次分离重油，废水泵从废水槽中把温度较高的废水送入换热器与氨水进行热交换，温度降低后的废水通过管道送往生化站作进一步的处理后排放，或送往熄焦池熄焦。

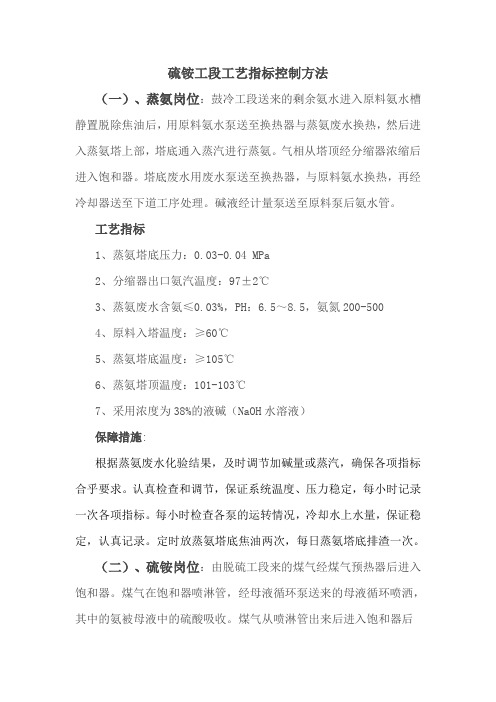

硫铵工段工艺指标控制方法（一）、蒸氨岗位：鼓冷工段送来的剩余氨水进入原料氨水槽静置脱除焦油后，用原料氨水泵送至换热器与蒸氨废水换热，然后进入蒸氨塔上部，塔底通入蒸汽进行蒸氨。

气相从塔顶经分缩器浓缩后进入饱和器。

塔底废水用废水泵送至换热器，与原料氨水换热，再经冷却器送至下道工序处理。

碱液经计量泵送至原料泵后氨水管。

工艺指标1、蒸氨塔底压力：0.03-0.04 MPa2、分缩器出口氨汽温度：97±2℃3、蒸氨废水含氨≤0.03%，PH：6.5～8.5，氨氮200-5004、原料入塔温度：≥60℃5、蒸氨塔底温度：≥105℃6、蒸氨塔顶温度：101-103℃7、采用浓度为38%的液碱（NaOH水溶液）保障措施:根据蒸氨废水化验结果，及时调节加碱量或蒸汽，确保各项指标合乎要求。

认真检查和调节，保证系统温度、压力稳定，每小时记录一次各项指标。

每小时检查各泵的运转情况，冷却水上水量，保证稳定，认真记录。

定时放蒸氨塔底焦油两次，每日蒸氨塔底排渣一次。

（二）、硫铵岗位：由脱硫工段来的煤气经煤气预热器后进入饱和器。

煤气在饱和器喷淋管，经母液循环泵送来的母液循环喷洒，其中的氨被母液中的硫酸吸收。

煤气从喷淋管出来后进入饱和器后室，经小母液循环泵送来的母液进一步喷洒吸收其中的氨后，沿切线方向进入饱和器内旋风除酸器，以分离出煤气中的酸雾，分离后的煤气经迷宫捕雾器进一步捕集煤气中微量酸雾后，送至终冷洗苯装置。

饱和器结晶室上部的母液经母液循环泵连续抽出，送至上部环形喷淋室喷洒。

吸收了氨的循环母液由中心降液管流至饱和器结晶室的底部，在此晶体长大，并引起颗粒分级，当结晶室内达到一定比例时，用结晶泵将其底部的母液送至供料槽。

结晶供料槽的浆液送至离心机。

分离出的硫铵结晶经螺旋输送机至震动流化床干燥器前室、中室，用经热风器加热的热空气对其干燥，后室再经冷风机送入的冷风冷却后进入硫铵贮斗。

从贮斗下来的硫铵晶体经称量，包装后进入成品库。

太原理工大学摘要苯是一种具有危害的化学品，在煤气中是一种杂质，如果煤气中含有粗苯，在居民使用中会出现燃烧不完全，冒黑烟等现象，对后续工段的工艺也有影响，同时，粗苯是一种有用的化学品，是重要的化工原料，经过分离可以分离出苯、甲苯、二甲苯等化学品，因此从粗煤气中提取出来粗苯不仅具有环保意义，而且具有经济价值。

终冷洗苯工段就是将硫铵工段输送来的粗煤气进行降温冷却，使粗煤气温度降到最佳吸收温度，同时可以脱除粗煤气中的萘进行回收，然后送入洗苯塔用洗油进行吸收，将粗苯分离出来。

终冷塔设计为两段式，分别用循环水和冷却水进行冷却，洗苯塔采用填料吸收塔进行吸收，使用塑料孔板波纹填料。

关键词：终冷洗苯洗油AbstractBenzene is a hazardous chemical impurity in the gas. If the gas contains benzene, the phenomenon of incomplete combustion, black smoke take place when residents use it. It also affects the process of follow-up section. At the same time, crude benzene is a useful chemicals, an important chemical raw material and it can be separated to benzene, toluene, xylene and other chemicals after the separation. Crude benzene extracted from the crude gas not only has environmental significance, but also has economic value. Final cold and wash benzene section is a section of cooling down the crude gas transported from thiamine section so that the temperature of the crude gas can be the best absorption temperature, while the removal and recovery of naphthalene in the crude gas can be done. Then it is transported into the washing benzene tower in which the wash oil absorbed the benzene. The final cooling tower is designed as two-stage tower. It cools the gas using circulating water and cooling water. The wash benzene tower take use of the packed absorption tower plastic corrugated plate packing.Keywords: final cold wash benzene wash oil年产80万吨焦化厂洗苯工段设计说明书一、概述1.1设计依据1.1.1设计依据依据有关部门下达的设计任务书或可行性研究报告的批文，环境影响报告书的批文，技术引进报告的批文，设计合同，其他文件等。

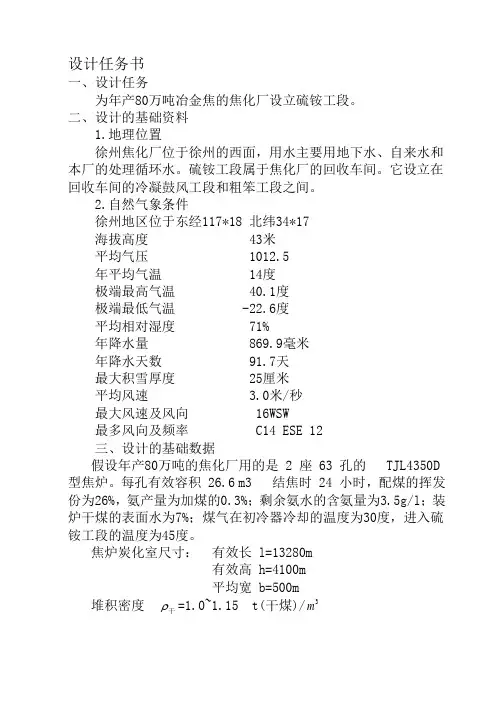

设计任务书一、设计任务为年产80万吨冶金焦的焦化厂设立硫铵工段。

二、设计的基础资料1.地理位置徐州焦化厂位于徐州的西面，用水主要用地下水、自来水和本厂的处理循环水。

硫铵工段属于焦化厂的回收车间。

它设立在回收车间的冷凝鼓风工段和粗笨工段之间。

2.自然气象条件徐州地区位于东经117*18 北纬34*17海拔高度 43米平均气压 1012.5年平均气温 14度极端最高气温 40.1度极端最低气温 -22.6度平均相对湿度 71%年降水量 869.9毫米年降水天数 91.7天最大积雪厚度 25厘米平均风速 3.0米/秒最大风速及风向 16WSW最多风向及频率 C14 ESE 12三、设计的基础数据假设年产80万吨的焦化厂用的是 2 座 63 孔的 TJL4350D 型焦炉。

每孔有效容积 26.6 m3 结焦时 24 小时，配煤的挥发份为26%，氨产量为加煤的0.3%；剩余氨水的含氨量为3.5g/l；装炉干煤的表面水为7%；煤气在初冷器冷却的温度为30度，进入硫铵工段的温度为45度。

焦炉炭化室尺寸：有效长 l=13280m有效高 h=4100m平均宽 b=500m堆积密度=1.0~1.15 t(干煤)/3m干１.绪论煤炭作为我国的主要能源之一，由于其储藏量有限，单纯作为燃料不仅浪费很大，而且会造成严重的环境污染，随着现代科技和化学工业的发展对煤炭的利用范围已大大扩展，煤炭的综合利用已被列为我国煤炭行业的三大支柱。

高温炼焦化学工业是煤炭的综合利用中历史最久，工业最完善，技术最成熟，应用最广泛的行业。

由于煤炭的自身组成特殊性，在炼焦同时产生的煤气中，含有多种可供回收利用的成分，其中氨作为生产过程中的有害成分之一，其含量虽少但由于其水溶液具有腐蚀设备和管路，生成的铵盐会引起堵塞，燃烧产生的氮氨化物污染大气，所以有必要将其回收，并加以利用。

硫铵的生产不仅达到了除去煤气中氨的目的，而且硫铵作为化肥应用于农业中可以提高农作物的单位面积产量，对农业的发展起着重要作用。

焦化厂化工车间硫铵岗位技术操作规程范文第一章总则第一条为了规范焦化厂化工车间硫铵岗位的技术操作，确保生产过程中的安全和环保要求，保障生产的正常进行，制定本操作规程。

第二条硫铵岗位技术操作规程适用于焦化厂化工车间硫铵岗位的工作人员。

第三条硫铵岗位技术操作规程以操作安全、操作规范、环境保护为中心，制定出相应的工作要求。

第四条所有工作人员都应熟悉并执行本操作规程，确保操作的安全可靠性。

第五条工作人员应熟悉已经完全了解本操作规程，具备熟练操作的能力才能参与硫铵的生产工作。

第六条操作规程的内容应随着工艺的调整和更新进行及时修改和完善。

第七条工作人员应经过相关的安全培训，取得相应的资格证书方可上岗操作。

第二章安全操作第八条工作人员上岗前应仔细检查工作场所的设备设施，确保完好无损。

第九条工作人员应全程穿戴防护设备，并定期检查设备的完好性。

第十条工作人员上岗前应进行相关的安全培训，熟悉本操作规程。

第十一条工作人员应按照工艺要求，正确操作设备，不得擅自调整操作参数。

第十二条工作人员在操作过程中应严格按照工艺流程要求进行操作，不得随意添加剂量。

第十三条工作人员应了解并掌握急救方法，如遇事故应及时报告并进行处理。

第十四条工作人员应熟练掌握紧急事故的处理方法，并按照规定进行相应的应急演练。

第三章操作规范第十五条工作人员应熟悉原料的性质和工艺要求，确保质量合格。

第十六条工作人员应熟练掌握硫铵的生产工艺，确保操作无误。

第十七条工作人员应按照标准配方添加原料，并严格按照工艺要求进行操作，确保产品的合格率。

第十八条工作人员应定期检查设备的运行状态，确保设备正常工作。

第十九条工作人员应注意原料和产品的储存条件，遵守储存要求。

第二十条工作人员应按照工艺要求进行设备的清洗和保养，保持设备的良好状态。

第四章环境保护第二十一条工作人员应定期检查并维护废气排放设备，确保排放达标。

第二十二条工作人员应根据废气排放要求进行相应的处理，保障环境的清洁。

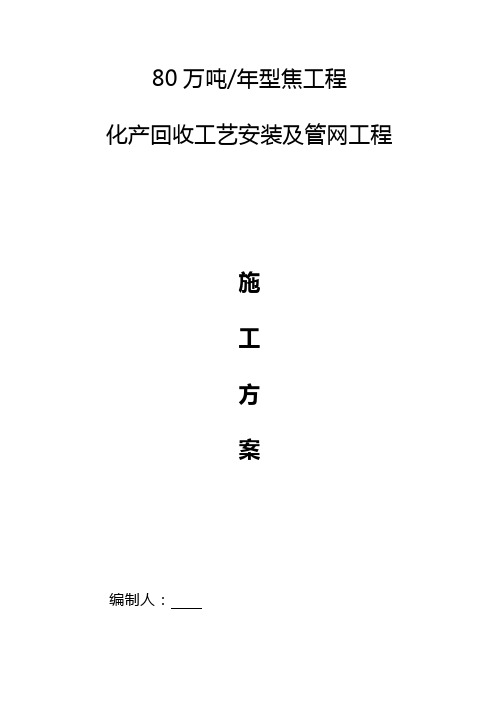

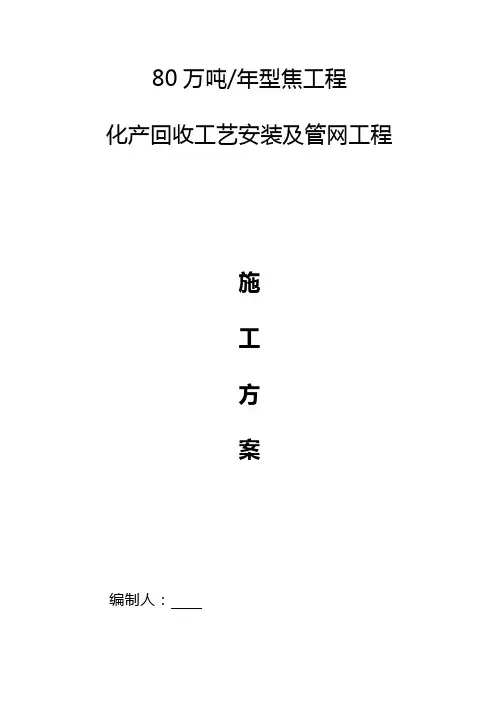

80万吨/年型焦工程化产回收工艺安装及管网工程施工方案编制人：审核人：批准人：苏州工业设备安装集团有限公司第十分公司二0一三年五月工程概况及特点1．1工程概况我公司承建山东巨铭能源有限公司化产车间非标设备制作、回收工艺安装及管网工程，特编此方案来保证施工质量和安全性。

主要工作量1.1.1冷鼓电捕管道及非标设备制作安装十六台非标设备及各种平台栏杆各类泵安装1.1.2．洗脱苯工段工艺管网九台非标设备及泵类安装平台栏杆制作安装1.1.3.地下管网循环水安装1.1.4．工艺及供热外管网制作安装管架通廊制作安装2．2施工特点2.2.1施工任务重本次工程从工程实际工作量来看，施工时间紧，工艺管线多。

2.2.2施工难度大本次工程参考套用图纸，边施工边按实际情况下制作安装，这给施工造成了极大的困难。

2.2.3安全难度大本次改造工程施工人员多，施工场地窄小，吊装作业多，交叉作业多，高空作业，这样增加了现场安全作业的难度，地下管网施工因对地下情况不是十分了解，安全上难于防范，因此安全难度很大。

目录3.1 吊装工施工方案...................................................................................3.2 钢结构件施工...........................................................................................3.3 静设备施工原则方案...........................................................................3.4 塔安装...................................................................................................3.5 泵安装方案............................................................................................3.6 其它机械设备安装...................................................................... ......3.7 管道施工方案.......................................................................................3.8 管道试压................................................................................................3.9 管道吹扫................................................................................................4.1 施工阶段划分........................................................................................4.2 确保工期的保证措施............................................................................4.3 施工网格计划（见附表）....................................................................4.4 施工前期技术准备................................................................................4.5 施工过程技术准备................................................................................4.6 工程交付验收........................................................................................4.7 质量管理................................................................................................4.8 质量保证措施........................................................................................4.9 安全管理控制目标................................................................................5.0 安全保证原则........................................................................................5.1 安全保证措施........................................................................................5.2 施工现场脚手架搭设和使用安全管理................................................5.3 设备运输吊装安全管理........................................................................5.4 进设备内作业安全管理........................................................................5.5 高空作业安全管理................................................................................5.6 现场交通安全管理................................................................................5.7 防爆安全管理.........................................................................................5.8 试压作业安全管理................................................................................5.9 文明施工管理.........................................................................................6.0 附表（人员组织网络图、施工进度计划表）.....................................3.1 吊装工施工方案一、工程吊装特点1、被吊构件很多属于吊装高度高、构件重等特点，应根据不同的构件属性有计划的安排吊车。

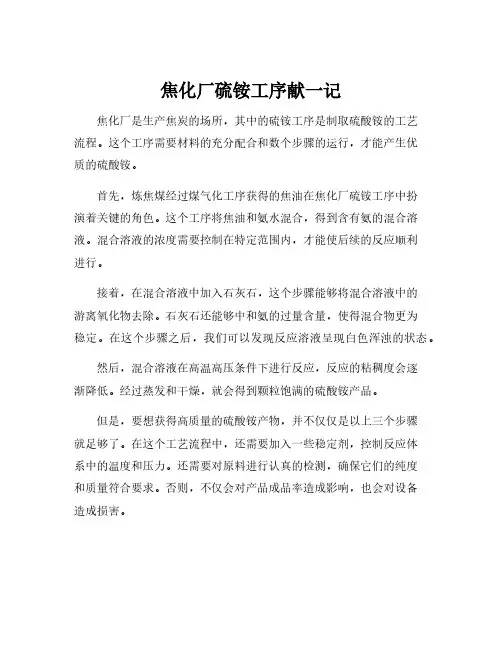

焦化厂硫铵工序献一记
焦化厂是生产焦炭的场所，其中的硫铵工序是制取硫酸铵的工艺
流程。

这个工序需要材料的充分配合和数个步骤的运行，才能产生优
质的硫酸铵。

首先，炼焦煤经过煤气化工序获得的焦油在焦化厂硫铵工序中扮
演着关键的角色。

这个工序将焦油和氨水混合，得到含有氨的混合溶液。

混合溶液的浓度需要控制在特定范围内，才能使后续的反应顺利
进行。

接着，在混合溶液中加入石灰石，这个步骤能够将混合溶液中的
游离氧化物去除。

石灰石还能够中和氨的过量含量，使得混合物更为
稳定。

在这个步骤之后，我们可以发现反应溶液呈现白色浑浊的状态。

然后，混合溶液在高温高压条件下进行反应，反应的粘稠度会逐
渐降低。

经过蒸发和干燥，就会得到颗粒饱满的硫酸铵产品。

但是，要想获得高质量的硫酸铵产物，并不仅仅是以上三个步骤
就足够了。

在这个工艺流程中，还需要加入一些稳定剂，控制反应体
系中的温度和压力。

还需要对原料进行认真的检测，确保它们的纯度
和质量符合要求。

否则，不仅会对产品成品率造成影响，也会对设备
造成损害。

总的来说，焦化厂硫铵工序的流程是复杂而细致的。

只有在原料选择、反应条件和工艺操作都得到良好的控制、管理和实践下，才能获得出色的硫酸铵产物。

本科生毕业设计设计题目：200万吨/年焦化厂硫铵工段设计中国矿业大学毕业设计任务书学院专业年级学生姓名任务下达日期：毕业设计日期：毕业设计题目：200万吨焦化厂硫铵工段设计毕业设计专题题目：毕业设计主要内容和要求：对200万吨／年焦化厂进行主要物料计算，确定配套的氨回收工段的主要设计依据。

确定氨回收的工艺流程，并根据硫铵生产的工艺，进行设计的工艺计算、设备的选型计算、进行工艺布置，并绘制工艺流程、工艺布置和主要非标设备的图纸，对整个工段的建设进行投资估算和效益分析院长签字：指导教师签字：中国矿业大学毕业设计指导教师评阅书指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日中国矿业大学毕业设计评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；③工作量的大小；④取得的主要成果及创新点；⑤写作的规范程度；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业设计答辩及综合成绩摘要本设计为年产焦炭200万吨焦化厂回收车间硫铵工段的工艺设计，该焦化厂拟建于徐州市西北郊区。

本设计内容包括：生产原理、工艺流程、计算及设备的选型、工艺布置、操作规程、成本估算、经济分析等。

本设计采用技术较成熟的饱和器法中的半直接法来回收煤气中的氨，工艺流程如下：从冷凝工段来的煤气首先进入煤气预热器，然后进入饱和器，在饱和器内，煤气中的氨与硫酸反应生成硫铵，硫铵经后续操作分离，从饱和器出来的煤气送往粗苯工段。

计算部分包括物料衡算和热量衡算，通过对主要设备如饱和器、煤气预热器、沸腾干燥器等的计算来确定适宜的母液温度和煤气预热温度，同样可以确定本设计所需的三台饱和器及其它设备。

封面作者：Pan Hongliang仅供个人学习800Kt/a硫磺制酸装置工艺设计设计者：邓小东学号：007班级：黔化本041指导老师：刘珍贤2009年5月16日毕业设计（论文）任务书设计（论文）题目：800KT/a 硫磺制酸装置工艺设计函授站：北京化工大学专业：化学工程与工艺班级：黔化本041班学生姓名：邓小东指导教师（含职称）：刘珍贤1．设计（论文）的主要任务及目标设计的主要任务：根据毕业设计课题要求，结合设计条件，主要完成800KT/a 硫磺制酸装置设计说明书、气体流量及组成计算、液体流量及组成计算、气体热量计算、循环酸温计算、主要设备尺寸核算、主要管道尺寸核算。

设计目标：采用先进成熟的工艺设备，节能措施和环保措施，达到高效、节能、环保的要求，取得好的经济效益。

2．设计（论文）的基本要求和内容硫磺制酸装置的物料衡算和热量衡算，及主要设备的尺寸计算、定型型号的选择，原辅材料的消耗计算，和带工艺控制点的工艺流程图和设备装备图的绘制，设计说明书的编制。

3．主要参考文献（1）南京化学工业（集团）公司设计院编写、化工部硫酸工业信息站出版的《硫酸工艺设计手册之工艺计算篇》；（2）南京化学工业（集团）公司设计院编写、化工部硫酸工业信息站出版的《硫酸工艺设计手册之物化数据篇》；（3）南化公司设计院一室供稿、南化公司研究院《硫酸工业》编辑部编印的《接触法硫酸工艺设计常用参考资料选编之试用稿第三分册》；（4）汤桂华主编，《化肥工学丛书、硫酸》，化学工业出版社出版发行。

4．进度安排设计诚信声明本人郑重声明：所呈交的设计是本人独立完成，设计中有关资料和数据是实事求是的。

尽我所知，除文中已经加以标注和致谢外，本设计不包含其他人已经发表或撰写的成果。

若有不实之处，本人愿意承担相关法律责任。

作者签名：邓小东日期：2009 年 5 月 16 日800Kt/a硫磺制酸装置工艺设计摘要硫酸是一种重要的基本化工原料。

在我国，硫酸产品有20%、75%、93%和98%等不同规格。

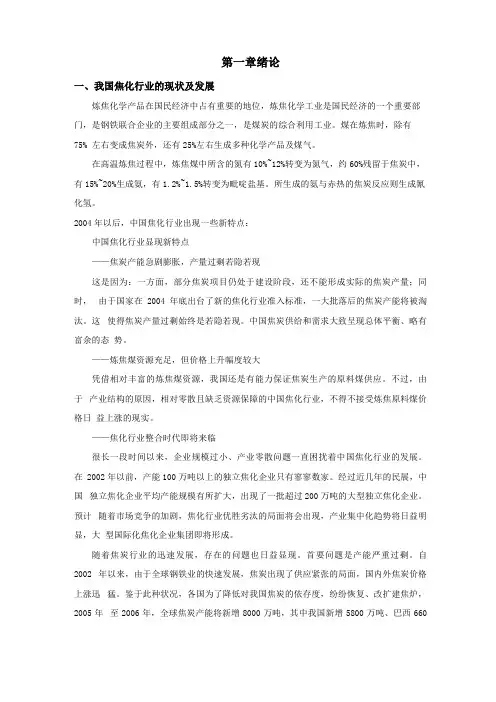

第一章绪论一、我国焦化行业的现状及发展炼焦化学产品在国民经济中占有重要的地位，炼焦化学工业是国民经济的一个重要部门，是钢铁联合企业的主要组成部分之一，是煤炭的综合利用工业。
