接线盒、开关盒与灯头盒的区别与数量计算

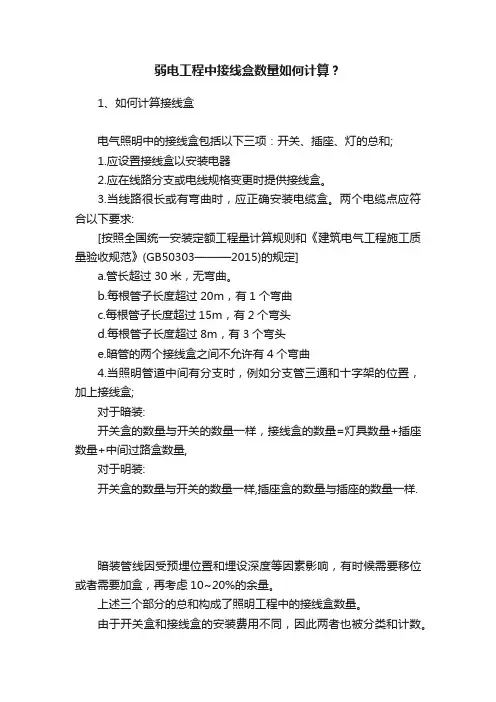

弱电工程中接线盒数量如何计算？1、如何计算接线盒电气照明中的接线盒包括以下三项：开关、插座、灯的总和;1.应设置接线盒以安装电器2.应在线路分支或电线规格变更时提供接线盒。

3.当线路很长或有弯曲时，应正确安装电缆盒。

两个电缆点应符合以下要求:[按照全国统一安装定额工程量计算规则和《建筑电气工程施工质量验收规范》(GB50303———2015)的规定]a.管长超过30米，无弯曲。

b.每根管子长度超过20m，有1个弯曲c.每根管子长度超过15m，有2个弯头d.每根管子长度超过8m，有3个弯头e.暗管的两个接线盒之间不允许有4个弯曲4.当照明管道中间有分支时，例如分支管三通和十字架的位置，加上接线盒;对于暗装:开关盒的数量与开关的数量一样，接线盒的数量=灯具数量+插座数量+中间过路盒数量,对于明装:开关盒的数量与开关的数量一样,插座盒的数量与插座的数量一样.暗装管线因受预埋位置和埋设深度等因素影响，有时候需要移位或者需要加盒，再考虑10~20%的余量。

上述三个部分的总和构成了照明工程中的接线盒数量。

由于开关盒和接线盒的安装费用不同，因此两者也被分类和计数。

也就是说，开关和插座是开关盒。

其他为通用接线盒。

2、接线盒和开关盒之间的差异和计算次数1.接线盒是交叉过渡箱，当电气管道中的管道长度，管道弯头超过规定距离和弯头数量，管道有分支时，必须设置交叉过渡箱。

管道被分配给负载终端。

这些盒子都是接线盒。

它的作用是促进穿线，分裂和过渡布线。

接线盒，每个接线盒（暗管）配有接线盒2，开关盒，插座盒，照明盒都是三个接线盒安装时，安装固定面板，用于固定装置，开关和插座，和盒子里的接线。

3.虽然接线盒和开关盒属于电气安装工程中的辅助材料，但在单*的接线盒中。

开关盒安装配额子项确实是未定价的主要材料，需要输入主要材料的单价。

4.接线盒和开关盒无论是金属盒还是PVC塑料盒，H86型盒通常用于安装工程。

盒子宽86mm，盒子深度50mm和70mm（H86 * S50，H86 *）。

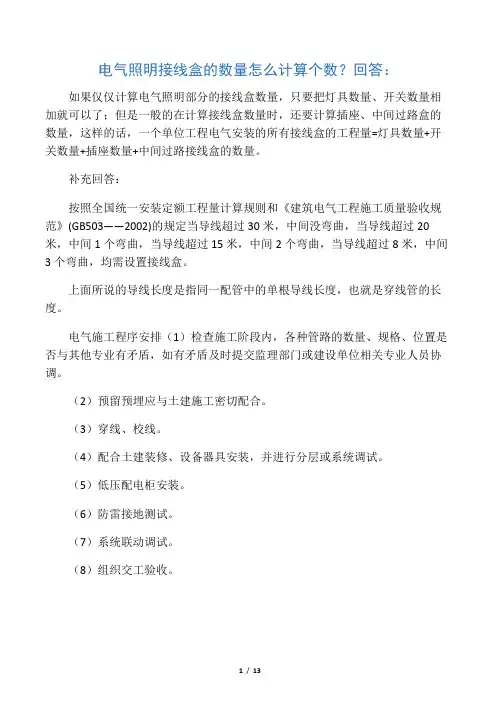

电气照明接线盒的数量怎么计算个数？回答：如果仅仅计算电气照明部分的接线盒数量，只要把灯具数量、开关数量相加就可以了；但是一般的在计算接线盒数量时，还要计算插座、中间过路盒的数量，这样的话，一个单位工程电气安装的所有接线盒的工程量=灯具数量+开关数量+插座数量+中间过路接线盒的数量。

补充回答：按照全国统一安装定额工程量计算规则和《建筑电气工程施工质量验收规范》(GB503——2002)的规定当导线超过30米，中间没弯曲，当导线超过20米，中间1个弯曲，当导线超过15米，中间2个弯曲，当导线超过8米，中间3个弯曲，均需设置接线盒。

上面所说的导线长度是指同一配管中的单根导线长度，也就是穿线管的长度。

电气施工程序安排（1）检查施工阶段内，各种管路的数量、规格、位置是否与其他专业有矛盾，如有矛盾及时提交监理部门或建设单位相关专业人员协调。

（2）预留预埋应与土建施工密切配合。

（3）穿线、校线。

（4）配合土建装修、设备器具安装，并进行分层或系统调试。

（5）低压配电柜安装。

（6）防雷接地测试。

（7）系统联动调试。

（8）组织交工验收。

5、主要施工方法电气部分照明系统、电视电话对讲系统安装必须严格按图纸要求和施工规范进行施工，预埋、穿线、安装等各道工序必须以层次为单位进行隐蔽工程验收报验，经监理单位验收批准后进行下道工序的施工。

2.4.1配合土建施工进行预留预埋时，应首先弄清土建装修要求：如建筑标高、装饰材料及抹灰层厚度，各预留孔洞的大小等以此来调整预留预埋件的高度和深度。

混凝土内配管可采用套管焊接连接，套管长度取其连接管外径1.5-3倍，连接管对口处位于套管中心部位，并焊接严密、牢固，暗配盒箱位置应准确，并在其对应的模板处用鲜艳油漆做好标志，引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。

所有管口应平齐、光滑无毛刺，封堵严密，不同专业的配管用不同标记和图纸相符的编号，严防漏配。

2.4.2钢管暗配要求2.4.2.1敷设可挠管超过下列长度，中间应装设分线盒管子全长超过30m，无弯曲时；管子全长超过20m，只有一个弯曲时；管子全长超过15m，只有二个弯曲时；管子全长超过8m，有三个弯曲时；2.4.2.2盒箱开孔应整齐并且与管径相吻合，要求管孔不得开长孔，严禁用电气焊开孔。

电气照明接线盒的数量怎么计算个数？回答：如果仅仅计算电气照明部分的接线盒数量，只要把灯具数量、开关数量相加就可以了；但是一般的在计算接线盒数量时，还要计算插座、中间过路盒的数量，这样的话，一个单位工程电气安装的所有接线盒的工程量=灯具数量+开关数量+插座数量+中间过路接线盒的数量。

补充回答：按照全国统一安装定额工程量计算规则和《建筑电气工程施工质量验收规范》(GB 50303——2002)的规定当导线超过30米，中间没弯曲，当导线超过20米，中间1个弯曲，当导线超过15米，中间2个弯曲，当导线超过8米，中间3个弯曲，均需设置接线盒。

上面所说的导线长度是指同一配管中的单根导线长度，也就是穿线管的长度。

电气施工程序安排（1）检查施工阶段内，各种管路的数量、规格、位置是否与其他专业有矛盾，如有矛盾及时提交监理部门或建设单位相关专业人员协调。

（2）预留预埋应与土建施工密切配合。

（3）穿线、校线。

（4）配合土建装修、设备器具安装，并进行分层或系统调试。

（5）低压配电柜安装。

（6）防雷接地测试。

（7）系统联动调试。

（8）组织交工验收。

5、主要施工方法电气部分照明系统、电视电话对讲系统安装必须严格按图纸要求和施工规范进行施工，预埋、穿线、安装等各道工序必须以层次为单位进行隐蔽工程验收报验，经监理单位验收批准后进行下道工序的施工。

2.4.1配合土建施工进行预留预埋时，应首先弄清土建装修要求：如建筑标高、装饰材料及抹灰层厚度，各预留孔洞的大小等以此来调整预留预埋件的高度和深度。

混凝土内配管可采用套管焊接连接，套管长度取其连接管外径1.5-3倍，连接管对口处位于套管中心部位，并焊接严密、牢固，暗配盒箱位置应准确，并在其对应的模板处用鲜艳油漆做好标志，引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。

所有管口应平齐、光滑无毛刺，封堵严密，不同专业的配管用不同标记和图纸相符的编号，严防漏配。

2.4.2钢管暗配要求2.4.2.1敷设可挠管超过下列长度，中间应装设分线盒管子全长超过30m，无弯曲时；管子全长超过20m，只有一个弯曲时；管子全长超过15m，只有二个弯曲时；管子全长超过8m，有三个弯曲时；2.4.2.2盒箱开孔应整齐并且与管径相吻合，要求管孔不得开长孔，严禁用电气焊开孔。

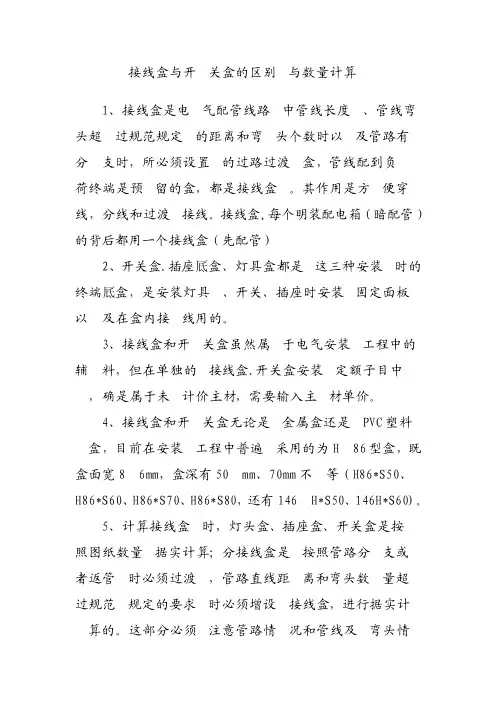

接线盒与开‎关盒的区别‎与数量计算‎1、接线盒是电‎气配管线路‎中管线长度‎、管线弯头超‎过规范规定‎的距离和弯‎头个数时以‎及管路有分‎支时，所必须设置‎的过路过渡‎盒，管线配到负‎荷终端是预‎留的盒，都是接线盒‎。

其作用是方‎便穿线，分线和过渡‎接线。

接线盒，每个明装配‎电箱（暗配管）的背后都用‎一个接线盒‎（先配管）2、开关盒.插座厎盒、灯具盒都是‎这三种安装‎时的‎盒，是安装灯具‎、开关、插座时安装‎固定面板终端厎以‎及在盒内接‎线用的。

3、接线盒和开‎关盒虽然属‎于电气安装‎工程中的辅‎料，但在单独的‎接线盒.开关盒安装‎定额子目中‎，确是属于未‎计价主材，需要输入主‎材单价。

4、接线盒和开‎关盒无论是‎金属盒还是‎PVC塑料‎盒，目前在安装‎工程中普遍‎采用的为H‎86型盒，既盒面宽8‎6mm，盒深有50‎mm、70mm不‎等（H86*S50、H86*S60、H86*S70、H86*S80，还有146‎H*S50、146H*S60)。

5、计算接线盒‎时，灯头盒、插座盒、开关盒是按‎照图纸数量‎据实计算；分接线盒是‎按照管路分‎支或者返管‎时必须过渡‎，管路直线距‎离和弯头数‎量超过规范‎规定的要求‎时必须增设‎接线盒，进行据实计‎算的。

这部分必须‎注意管路情‎况和管线及‎弯头情况进‎行分析计算‎，否则不是少‎算就会多算‎。

首先要区分‎一下，实际应该是‎有接线盒、开关盒、灯头盒的区‎分，其次插座及‎开关的接线‎盒由于都是‎安装在墙壁‎上的，所以就都算‎入开关盒的‎范围内，灯头盒则是‎灯具的工程‎量总和，而接线盒则‎是过线及预‎留用的盒子‎（这类盒子都‎是要空白面‎板封盖的，所以计算主‎材的时候还‎要加上空白‎面板的主材‎）开关盒数量‎=开关数量+插座数量接线盒数量=灯头盒数量+规范规定[⑴无弯管路不超过3‎0m；⑵两个接线盒之间有一个‎弯时，不超过20‎m；⑶两个接线盒之间有二个‎弯时，不超过15‎m；⑷两个接盒之间有三个‎弯时，不超过8m‎；⑸暗配管两个‎接线盒之间‎不允许出现‎四个弯]暧通的话:,我一般每台‎风机盘管接‎线时,算三个接线‎盒:温控面板一‎个,从配电箱出‎来与控制线‎碰头一个,因房间弯度‎或线管长度‎考虑一个..共三个电气照明中‎的接线盒由‎以下三项合‎计组成：1.开关.插座.灯具数量之‎和；2.配管超过以‎下长度时：（1）.管长每超过‎30M.无弯曲时，（2）.管长每超过‎20M.有一个弯曲‎时，（3）.管长每超过‎15M.有2个弯曲‎时，（4）.管长每超过‎8M.有三个弯曲‎时，都得加接线‎盒之数量统‎计。

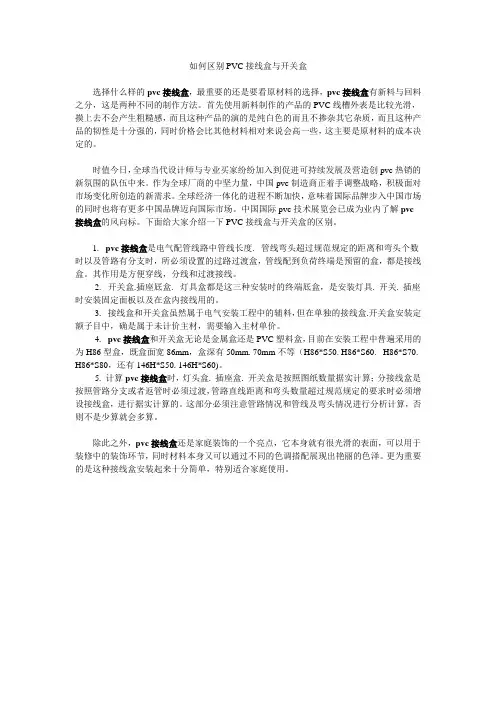

如何区别PVC接线盒与开关盒选择什么样的pvc接线盒，最重要的还是要看原材料的选择，pvc接线盒有新料与回料之分，这是两种不同的制作方法。

首先使用新料制作的产品的PVC线槽外表是比较光滑，摸上去不会产生粗糙感，而且这种产品的演的是纯白色的而且不掺杂其它杂质，而且这种产品的韧性是十分强的，同时价格会比其他材料相对来说会高一些，这主要是原材料的成本决定的。

时值今日，全球当代设计师与专业买家纷纷加入到促进可持续发展及营造创pvc热销的新氛围的队伍中来。

作为全球厂商的中坚力量，中国pvc制造商正着手调整战略，积极面对市场变化所创造的新需求。

全球经济一体化的进程不断加快，意味着国际品牌步入中国市场的同时也将有更多中国品牌迈向国际市场。

中国国际pvc技术展览会已成为业内了解pvc 接线盒的风向标。

下面给大家介绍一下PVC接线盒与开关盒的区别。

1. pvc接线盒是电气配管线路中管线长度. 管线弯头超过规范规定的距离和弯头个数时以及管路有分支时，所必须设置的过路过渡盒，管线配到负荷终端是预留的盒，都是接线盒。

其作用是方便穿线，分线和过渡接线。

2. 开关盒.插座厎盒. 灯具盒都是这三种安装时的终端厎盒，是安装灯具. 开关. 插座时安装固定面板以及在盒内接线用的。

3. 接线盒和开关盒虽然属于电气安装工程中的辅料，但在单独的接线盒.开关盒安装定额子目中，确是属于未计价主材，需要输入主材单价。

4. pvc接线盒和开关盒无论是金属盒还是PVC塑料盒，目前在安装工程中普遍采用的为H86型盒，既盒面宽86mm，盒深有50mm. 70mm不等（H86*S50. H86*S60. H86*S70. H86*S80，还有146H*S50. 146H*S60)。

5. 计算pvc接线盒时，灯头盒. 插座盒. 开关盒是按照图纸数量据实计算；分接线盒是按照管路分支或者返管时必须过渡，管路直线距离和弯头数量超过规范规定的要求时必须增设接线盒，进行据实计算的。

全国统一安装工程工程量计算规则第一册机械设备安装工程一、定额内凡以设备重量（吨）为计量单位，或以设备重量范围划分时，均以设备的铭牌重量为准；如无铭牌重量，则以产品目录、样本、说明所注明的净重量为准。

二、计算设备重量时，除定额另有规定者外，均包括随主机供货的、与设备联体的电机、屏盘、安全罩、平台、梯子、栏杆、支架以及设备本体第一个法兰以内的管道等全部重量。

三、泵、风机安装1、按不同类型分别以“台”为计量单位，以重量范围划分子目。

2、直联式的泵和风机，以本体和底座的总重量计算。

3、非直联式的泵和风机，以本体和底座的总重量计算，不包括电动机重量，但已包括电动机安装。

四、压缩机安装1、按不同类型分别以“台”为计算单位，以重量范围划分子目。

计算重量时，按下列不同型号分别计算。

（1）活塞式V、W型及扇型压缩机、压缩机组，按同一底座上的主机、电动机、仪表盘及附件、底座等的总重量计算。

（2）立式及L型压缩机、螺杆式压缩机、离心式压缩机，不包括电动机等动力机械重量。

电动机另执行电动机安装定额。

（3）往复式D、M、H型对称平衡压缩机，按主机、电动机及随主机成套供应的附属设备的总重量计算。

但附属设备和管道安装另行计算。

第二册电气设备安装工程一、变压器及配电设备1、变压器安装及干燥，按不同电压等级、不同容量分别以“台”为计量单位。

2、变压器油过滤，以“吨”为计量单位，其计算方法如下：（1）变压器安装，定额内未包括绝缘油的过滤。

需过滤时，可按制造厂提供的油量计算。

（2）油断路器及其它充油设备的绝缘油过滤，可按制造厂规定的充油量计算。

计算公式：油过滤数量（吨）=设备油重（吨）*（1+损耗率）3、断路器、负荷开关、电流互感器、耦合电容器、阻波器、电力电容器的安装以“台”为计量单位。

4、隔离开关、熔断器、避雷器、电抗器的安装，以“组”为计量单位，每组按三相计算。

5、结合滤波器的安装，以“套”为计量单位。

每套包括结合滤波器和单极刀闸安装；不包括抱箍、钢支架、紫铜母线的安装，另套本册定额相应项目。

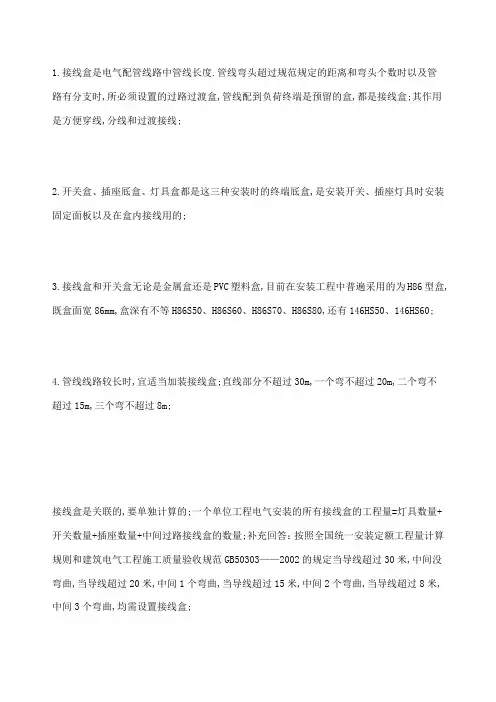

1.接线盒是电气配管线路中管线长度.管线弯头超过规范规定的距离和弯头个数时以及管
路有分支时,所必须设置的过路过渡盒,管线配到负荷终端是预留的盒,都是接线盒;其作用是方便穿线,分线和过渡接线;
2.开关盒、插座厎盒、灯具盒都是这三种安装时的终端厎盒,是安装开关、插座灯具时安装固定面板以及在盒内接线用的;
3.接线盒和开关盒无论是金属盒还是PVC塑料盒,目前在安装工程中普遍采用的为H86型盒,既盒面宽86mm,盒深有不等H86S50、H86S60、H86S70、H86S80,还有146HS50、146HS60;
4.管线线路较长时,宜适当加装接线盒;直线部分不超过30m,一个弯不超过20m,二个弯不
超过15m,三个弯不超过8m;
接线盒是关联的,要单独计算的;一个单位工程电气安装的所有接线盒的工程量=灯具数量+开关数量+插座数量+中间过路接线盒的数量;补充回答：按照全国统一安装定额工程量计算规则和建筑电气工程施工质量验收规范GB50303——2002的规定当导线超过30米,中间没弯曲,当导线超过20米,中间1个弯曲,当导线超过15米,中间2个弯曲,当导线超过8米,中间3个弯曲,均需设置接线盒;。

【电气】一、开关盒数量=开关数量+插座数量二、接线盒数量=灯头盒数量+规范规定[⑴无弯管路不超过30m；⑵两个接线盒之间有一个弯时，不超过20m；⑶两个接线盒之间有二个弯时，不超过15m；⑷两个接盒之间有三个弯时，不超过8m；⑸暗配管两个接线盒之间不允许出现四个弯]三、接线盒，每个明装配电箱（暗配管）的背后都用一个接线盒（先配管）。

接线箱一般的配电箱都是接线箱接线端子箱一般里面只有接线端子，没有元器件，如分支接线箱、等电位接线箱接地端子板是接地端子箱的一个端子板LEB是局部等电位连接箱，一般很小，里面的端子板也很小，端子也很少接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用，正常时不通过电流断接卡是用在防雷接地上的，一般用在人工接地极的引入线上，主要是为了测接地电阻时把人工接地极与接地网断开，从而方便准确的测出这个人工接地极的接地电阻一、电缆头按制作安装材料又可分为热缩式（目前最常用的一种）、干包式和环氧树脂浇注式现在的70mm2以上电缆普遍采用热缩式，其实就是用到热缩头，一个热缩头在几十元到上百元不等，就是所谓的“手套”形状像手套一样，把电缆外保护层剥开，套上热缩头，然后用喷灯加热，使之附着在电缆头上（压铜鼻子我就不详说了）干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。

一般临时用电较多用到。

70mm2以下用干包式。

二、电缆头的区别电力电缆头分为终端头和中间接头，按安装场所分为户内式和户外式，按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类1.户内干包式电力电缆头，干包电缆头不装" 终端盒" 时，称为" 简包终端头" ，适用于一般塑料和橡皮绝缘低压电缆。

2. 户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。

3. 户内热缩式电力电缆终端头，热缩式电缆头适用于0.5 ～10.0kV 的交联聚乙烯电缆和各种电缆。

计价部分案例一：某会议室电气照明工程工料计价一、配管工程量计算规则z各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

二、电气照明平面布置图三、会议室照明回路电气配管立体图四、配管工程量计算定P2801.照明回路：UPVC20电线管水平配管：L1+L2+L3+L4+L5+…..+Ln=32m垂直配管：配电箱处：3.2-1.7=1.5m双联开关处：3.2-1.4=1.8m三联开关处：3.2-1.4=1.8m配管工程量：水平配管工程量+垂直配管工程量=32+1.5+1.8+1.8=37.1m五、配线工程量计算规则z管内穿线的工程量，应区别线路性质、导线材质、导线截面，以“米”为计量单位计算。

线路分支接头线的长度已综合考虑在定额中，不得另行计算。

z连接设备导线预留长度见定额中相应规定。

P60各种开关箱、柜、板预留长度：高+宽（盘面尺寸）六、会议室照明回路管内穿线图七、配线工程量计算定P280管内穿线：BV-1.5mm2铜芯线水平配管内穿线：L1×n1+L2×n2+L3×n3+L4×n4+L5×n5+…..+L n×Nn=75m垂直配管内穿线：配电箱处：3.2-1.7=1.5m×2双联开关处：3.2-1.4=1.8m×3三联开关处：3.2-1.4=1.8m×4预留线：（0.3+0.2）×2=1m管内穿线工程量：75+15.6+1=91.6m八、开关工程量计算规则z开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关极数以及单控与双控，以“套”为计量单位计算。

z灯具、明、暗开关、插座、按钮等预留线，已分别综合在相应定额内，不得另行计算。

九、开关工程量计算定P3981.双联单控开关：1套2.三联单控开关：1套十、灯具工程量计算规则z普通灯具安装的工程量，应区别灯具的种类、型号、规格以“套”为计量单位计算，普通灯具安装定额适用范围见定额规定。

【电气】一、开关盒数量=开关数量+插座数量二、接线盒数量=灯头盒数量+规范规定[⑴无弯管路不超过30m；⑵两个接线盒之间有一个弯时，不超过20m；⑶两个接线盒之间有二个弯时，不超过15m；⑷两个接盒之间有三个弯时，不超过8m；⑸暗配管两个接线盒之间不允许出现四个弯]三、接线盒，每个明装配电箱（暗配管）的背后都用一个接线盒（先配管）。

接线箱一般的配电箱都是接线箱接线端子箱一般里面只有接线端子，没有元器件，如分支接线箱、等电位接线箱接地端子板是接地端子箱的一个端子板LEB是局部等电位连接箱，一般很小，里面的端子板也很小，端子也很少接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用，正常时不通过电流断接卡是用在防雷接地上的，一般用在人工接地极的引入线上，主要是为了测接地电阻时把人工接地极与接地网断开，从而方便准确的测出这个人工接地极的接地电阻一、电缆头按制作安装材料又可分为热缩式（目前最常用的一种）、干包式和环氧树脂浇注式现在的70mm2以上电缆普遍采用热缩式，其实就是用到热缩头，一个热缩头在几十元到上百元不等，就是所谓的“手套”形状像手套一样，把电缆外保护层剥开，套上热缩头，然后用喷灯加热，使之附着在电缆头上（压铜鼻子我就不详说了）干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。

一般临时用电较多用到。

70mm2以下用干包式。

二、电缆头的区别电力电缆头分为终端头和中间接头，按安装场所分为户内式和户外式，按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类1.户内干包式电力电缆头，干包电缆头不装" 终端盒" 时，称为" 简包终端头" ，适用于一般塑料和橡皮绝缘低压电缆。

2. 户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。

3. 户内热缩式电力电缆终端头，热缩式电缆头适用于0.5 ～10.0kV 的交联聚乙烯电缆和各种电缆。

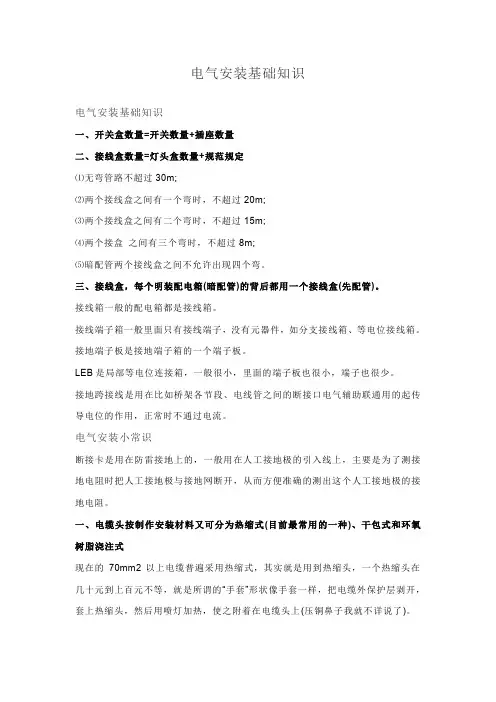

电气安装基础知识电气安装基础知识一、开关盒数量=开关数量+插座数量二、接线盒数量=灯头盒数量+规范规定⑴无弯管路不超过30m;⑵两个接线盒之间有一个弯时，不超过20m;⑶两个接线盒之间有二个弯时，不超过15m;⑷两个接盒之间有三个弯时，不超过8m;⑸暗配管两个接线盒之间不允许出现四个弯。

三、接线盒，每个明装配电箱(暗配管)的背后都用一个接线盒(先配管)。

接线箱一般的配电箱都是接线箱。

接线端子箱一般里面只有接线端子，没有元器件，如分支接线箱、等电位接线箱。

接地端子板是接地端子箱的一个端子板。

LEB是局部等电位连接箱，一般很小，里面的端子板也很小，端子也很少。

接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用，正常时不通过电流。

电气安装小常识断接卡是用在防雷接地上的，一般用在人工接地极的引入线上，主要是为了测接地电阻时把人工接地极与接地网断开，从而方便准确的测出这个人工接地极的接地电阻。

一、电缆头按制作安装材料又可分为热缩式(目前最常用的一种)、干包式和环氧树脂浇注式现在的70mm2以上电缆普遍采用热缩式，其实就是用到热缩头，一个热缩头在几十元到上百元不等，就是所谓的“手套”形状像手套一样，把电缆外保护层剥开，套上热缩头，然后用喷灯加热，使之附着在电缆头上(压铜鼻子我就不详说了)。

干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。

一般临时用电较多用到。

70mm2以下用干包式。

二、电缆头的区别电力电缆头分为终端头和中间接头，按安装场所分为户内式和户外式，按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类。

1.户内干包式电力电缆头，干包电缆头不装" 终端盒" 时，称为" 简包终端头" ，适用于一般塑料和橡皮绝缘低压电缆。

2. 户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。

3. 户内热缩式电力电缆终端头，热缩式电缆头适用于0.5 ～10.0kV 的交联聚乙烯电缆和各种电缆。

电气设备安装工程量计算规则变压器变压器、消弧线圈、组合型成套箱式变电站安装，按不同容量以“台”为计量单位。

母线、绝缘子1、支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以“个”为计量单位。

2、穿墙套管安装均以“个”为计量单位。

3、带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“10m/单相”为计量单位。

4、母线伸缩接头及铜过渡板安装均以“个”为计量单位。

5、槽型母线安装以“10m/单相”为计量单位。

槽型母线与设备连接分别按连接不同的设备以“台”或“组”为计量单位。

槽型母线及固定槽型母线的金具按设计用量加损耗率计算。

共箱母线安装区分箱体和导体规格以“10m”为计量单位，长度按设计共箱母线的轴线长度计算。

6、低压（指380V以下）封闭式插接母线槽安装分别按导体的额定电流大小以“10m”为计量单位，长度按设计母线的轴线长度计算，分线箱以“台”为计量单位，分别以电流大小按设计数量计算。

7、重型母线安装包括铜母线、铝母线，分别按截面大小以母线的成品重量“t”为计量单位。

8、重型母线伸缩器分别以不同截面积按“个”为计量单位，导板制作安装分材质及阳极、阴极以“束”为计量单位。

9、重型母线接触面加工指铸造件加工接触面，按其接触面大小，分别以“片/单相”为计量单位。

硬母线配置安装预留长度按下表的规定计算。

控制设备及低压电器1、铁构件制作安装均按施工尺寸，以成品重量“100kg”为计量单位。

2、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m2”为计量单位。

3、盘柜配线分不同规格，以“10m”为计量单位。

4、盘、箱、柜的外部进出线预留长度按下表计算。

5、端子板外部接线按设备盘、箱、柜、台的外部接线图计算，以“10个”为计量单位。

盘、箱、柜的外部进出线预留长度单位：m/根蓄电池铅酸蓄电池和碱性蓄电池安装，分别按容量大小以单体蓄电池“个”为计量单位。

电机电机检查接线：按电机类别和功率大小以“台”为计量单位。

电气照明接线盒的数量怎么计算个数？回答：如果仅仅计算电气照明部分的接线盒数量，只要把灯具数量、开关数量相加就可以了；但是一般的在计算接线盒数量时，还要计算插座、中间过路盒的数量，这样的话，一个单位工程电气安装的所有接线盒的工程量=灯具数量+开关数量+插座数量+中间过路接线盒的数量。

补充回答：按照全国统一安装定额工程量计算规则和《建筑电气工程施工质量验收规范》(GB503——2002)的规定当导线超过30米，中间没弯曲，当导线超过20米，中间1个弯曲，当导线超过15米，中间2个弯曲，当导线超过8米，中间3个弯曲，均需设置接线盒。

上面所说的导线长度是指同一配管中的单根导线长度，也就是穿线管的长度。

电气施工程序安排（1）检查施工阶段内，各种管路的数量、规格、位置是否与其他专业有矛盾，如有矛盾及时提交监理部门或建设单位相关专业人员协调。

（2）预留预埋应与土建施工密切配合。

（3）穿线、校线。

（4）配合土建装修、设备器具安装，并进行分层或系统调试。

（5）低压配电柜安装。

（6）防雷接地测试。

（7）系统联动调试。

（8）组织交工验收。

5、主要施工方法电气部分照明系统、电视电话对讲系统安装必须严格按图纸要求和施工规范进行施工，预埋、穿线、安装等各道工序必须以层次为单位进行隐蔽工程验收报验，经监理单位验收批准后进行下道工序的施工。

2.4.1配合土建施工进行预留预埋时，应首先弄清土建装修要求：如建筑标高、装饰材料及抹灰层厚度，各预留孔洞的大小等以此来调整预留预埋件的高度和深度。

混凝土内配管可采用套管焊接连接，套管长度取其连接管外径1.5-3倍，连接管对口处位于套管中心部位，并焊接严密、牢固，暗配盒箱位置应准确，并在其对应的模板处用鲜艳油漆做好标志，引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。

所有管口应平齐、光滑无毛刺，封堵严密，不同专业的配管用不同标记和图纸相符的编号，严防漏配。

2.4.2钢管暗配要求2.4.2.1敷设可挠管超过下列长度，中间应装设分线盒管子全长超过30m，无弯曲时；管子全长超过20m，只有一个弯曲时；管子全长超过15m，只有二个弯曲时；管子全长超过8m，有三个弯曲时；2.4.2.2盒箱开孔应整齐并且与管径相吻合，要求管孔不得开长孔，严禁用电气焊开孔。

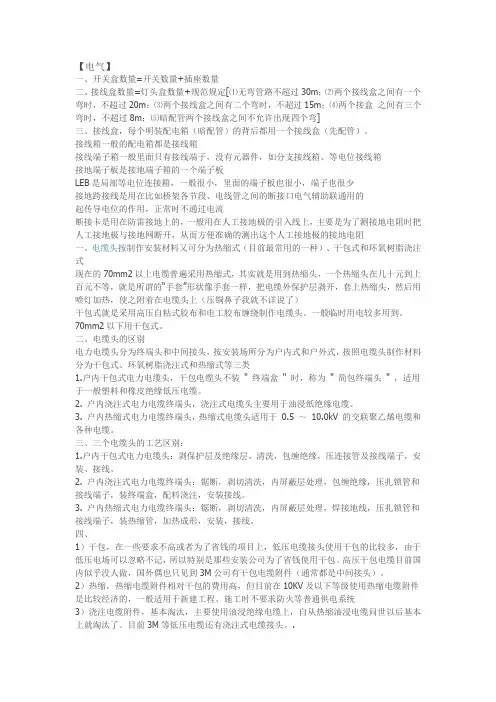

机电工程安装预算知识汇总【电气】一、开关盒数量=开关数量+插座数量二、接线盒数量=灯头盒数量+规范规定[⑴无弯管路不超过30m；⑵两个接线盒之间有一个弯时，不超过20m；⑶两个接线盒之间有二个弯时，不超过15m；⑷两个接盒之间有三个弯时，不超过8m；⑸暗配管两个接线盒之间不允许出现四个弯]三、接线盒，每个明装配电箱（暗配管）的背后都用一个接线盒（先配管）。

接线箱一般的配电箱都是接线箱接线端子箱一般里面只有接线端子，没有元器件，如分支接线箱、等电位接线箱接地端子板是接地端子箱的一个端子板LEB是局部等电位连接箱，一般很小，里面的端子板也很小，端子也很少接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用，正常时不通过电流断接卡是用在防雷接地上的，一般用在人工接地极的引入线上，主要是为了测接地电阻时把人工接地极与接地网断开，从而方便准确的测出这个人工接地极的接地电阻一、电缆头按制作安装材料又可分为热缩式（目前最常用的一种）、干包式和环氧树脂浇注式现在的70mm2以上电缆普遍采用热缩式，其实就是用到热缩头，一个热缩头在几十元到上百元不等，就是所谓的“手套”形状像手套一样，把电缆外保护层剥开，套上热缩头，然后用喷灯加热，使之附着在电缆头上（压铜鼻子我就不详说了）干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。

一般临时用电较多用到。

70mm2以下用干包式。

二、电缆头的区别电力电缆头分为终端头和中间接头，按安装场所分为户内式和户外式，按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类1.户内干包式电力电缆头，干包电缆头不装 " 终端盒 " 时，称为 " 简包终端头 " ，适用于一般塑料和橡皮绝缘低压电缆。

2. 户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。

3. 户内热缩式电力电缆终端头，热缩式电缆头适用于 0.5 ～ 10.0kV 的交联聚乙烯电缆和各种电缆。

pvc接线盒和开关盒的区分
pvc接线盒比较受大家的欢迎，并得到了广泛的应用，虽然看着普通，但是却发挥着十分大的作用。

PVC接线盒的安装环境是不固定的，哪里有需要就可安装在哪，比如可以安装在卧室、厨房、卫生间甚至也可以安装在室外。

但是如何区分pvc接线盒与开关盒，对于非专业人士还真是有点困难了。

pvc接线盒，通俗的来讲就是为了方便穿线、分线以及过渡接线。

而开关盒则是安装灯具、开关以及插座的时候安装固定面板时在盒内接线用的。

接线盒以及开关盒虽然都是电气安装工程中的辅料，但是在单独的pvc接线盒以及开关盒安装定额子目中，却是属于未计价主材料，需要输入主材料单价。

计算pvc接线盒的时候，灯头盒、插座盒、开关盒是按照图纸数量据实计算；分接线盒是按照管路分支或者返管时必须过渡，管路直线距离和弯头数量超过规范规定的要求时必须增设接线盒，进行据实计算的。

这部分必须注意管路情况和管线及弯头情况进行分析计算，否则算出的结果将不是正确的。

pvc接线盒与我们的生活息息相关，它可以随处可见，无论是我们温馨的家中，还是我们天天工作的办公里，还是我们放松的娱乐场所，我们都可以在墙面上看到这个小线盒，不要小看这个小小的线盒，pvc接线盒可以把我们所使用的电能链接到一起，即安全又方便。

接线盒规定(共1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
1. 接线盒是电气配管线路中管线长度. 管线弯头超过规范规定的距离和弯头个数时以及管路有分支时，所必须设置的过路过渡盒，管线配到负荷终端是预留的盒，都是接线盒。

其作用是方便穿线，分线和过渡接线。

2. 开关盒、插座厎盒、灯具盒都是这三种安装时的终端厎盒，是安装开关、插座灯具时安装固定面板以及在盒内接线用的。

3. 接线盒和开关盒无论是金属盒还是PVC塑料盒，目前在安装工程中普遍采用的为H86型盒，既盒面宽86mm，盒深有
50mm. 70mm不等（H86*S50、H86*S60、H86*S70、H86*S80，还有
146H*S50、146H*S60)。

4. 管线线路较长时，宜适当加装接线盒。

直线部分不超过30m，一个弯不超过20m，二个弯不超过15m，三个弯不超过 8m。

接线盒是关联的，要单独计算的。

一个单位工程电气安装的所有接线盒的工程量=灯具数量+开关数量+插座数量+中间过路接线盒的数量。

补充回答：按照全国统一安装定额工程量计算规则和《建筑电气工程施工质量验收规范》(GB 50303——2002)的规定当导线超过30米，中间没弯曲，当导线超过20米，中间1个弯曲，当导线超过15米，中间2个弯曲，当导线超过8米，中间3个弯
曲，均需设置接线盒。

2。
