煤矿高低压开关整定计算(样本)(1).

井下防爆开关保护整定计算书XXXXXXXXX煤矿二零一二年目录一、低压开关整定计算原则 (1)二、局扇专用开关整定计算 (4)三、中央泵房开关整定计算 (10)四、采煤工作面开关整定计算 (14)五、掘进工作面开关整定计算 (17)六、+750变电所开关整定计算 (24)一、低压开关整定计算原则第1条 电磁起动器中电子保护器的过流整定值，按公式（1）进行计算： I Z ≤I e （1）式中： I Z ---- 电子保护器的过流整定值，取电动机额定电流近似值，A ； I e ---- 电动机的额定电流，A 。

当运行中电流超过I Z 值时，即视为过载，电子保护器延时动作；当运行中电流达到I Z 值的8倍及以上时，即视为短路，电子保护器瞬时动作。

第2条 按第1条规定选择出来的整定值，应以两相短路电流进行校验，应符合公式（2）：zd Ι8Ι)2(≥1.2 （2）式中：)2(Ιd---- 被保护电缆干线或支线距变电器最远点的两相短路电流值，A ；I Z ---- 电子保护器的过流整定值，取电动机额定电流近似值，A ； 8I Z ---- 电子保护器短路保护动作值；1.2 ---- 保护装置的可靠动作系数，如不能满足公式（2）应采取以下措施：1、加大干线或支线电缆截面。

2、设法减少低压电缆线路的长度。

3、采取相敏保护器或软起动等新技术提高灵敏度。

4、换用大容量变压器或采取变电器并联。

5、增设分段保护开关。

6、采用移动变电站或移动变压器。

第3条 馈电开关中电子保护器的过载延时保护电流整定值按实际负荷电流整定，按公式（3）进行计算；馈电开关中电子保护器的短路保护整定原则，按公式（4）进行整定，按公式（5）进行校验：I Z ≤K X ∑I e （3）式中：I Z ---- 电子保护器的过流整定值，取电动机额定电流近似值，A ； ∑I e ---- 电动机的额定电流之和，A 。

I d ≥I Qe +K X ∑I e （4） 式中： I d ---- 电子保护器短路保护的电流整定值，A ； I Qe ---- 容量最大的电动机的额定启动电流，A ； K X ---- 需用系数，取0.4-1； ∑I e ---- 其余电动机的额定电流之和。

井下高低压开关电流整定计算整定人:审核人:编制时间: 2015年11月目录一、供电系统概况 (1)二、井下远方两相短路电流计算 (1)1、中央变电所各短路点电流计算 (1)2、采区变电所各短路点电流计算 (5)三、井下开关电流整定 (10)1、井下高压开关整定 (10)2、井下馈电开关整定 (14)一、供电系统概况我矿10kV 供电系统的供电电源为****变电站*****线路(***Ⅰ回)和****变电站*****线路(**Ⅱ回)。

****变电站****线路(***Ⅰ回)和****变电站****线路(**Ⅱ回)在我矿接入地面配电室,然后采用两趟MYJV 42-8.7/10型铠装电缆由地面配电室接入井下中央变电所,再有两趟MYJV 22-8.7/10型铠装电缆从中央变电所向采区变电所供电,地面配电室和井下变电所采用双回路供电运行。

二、井下远方两相短路电流计算 1、中央变电所各短路点电流计算1#变压器二次出线端的短路电流计算:Id 2(1)变压器二次电压690V,容量400kVA,系统短路容量按50MVA 计算:查附表二得系统电抗Xx=0.0095Ω 10kV 电缆长度L=10米,忽略不计, 变压器电阻电抗:Rb 1=0.006Ω Xb 1=0.038Ω∑R=0.006Ω ∑X=0.0095+0.038=0.0475Ω 1#变压器二次出线端的短路电流Id 2(1)=()()222eX R U ∑+∑ =()()220475.0006.02690+=7205.89A2#变压器二次出线端的短路电流计算:Id 2(2)变压器二次电压690V,容量400kVA,系统短路容量按50MVA 计算:查附表二得系统电抗Xx=0.0095Ω 10kV 电缆长度L=10米,忽略不计, 变压器电阻电抗:Rb 1=0.006Ω Xb 1=0.038Ω∑R=0.006Ω ∑X=0.0095+0.038=0.0475Ω2#变压器二次出线端的短路电流Id 2(2)=()()222eX R U ∑+∑ =()()220475.0006.02690+=7205.89A4#馈电开关出线末端的短路电流计算:Id 2(3),计算: 电缆为MY3*120的10米、MY3*35的60米 查附表二得系统电抗Xx=0.0095Ω 变压器电阻电抗:Rb 1=0.006Ω Xb 1=0.038Ω查表120mm 2电缆每公里电阻R 0=0.164、电抗X 0=0.056。

山西煤炭运销集团三聚盛煤业有限公司负荷整疋计算书机电科目录序、低压开关整定计算原则 (3)主井、回风井低压开关整定计算 (4)行人井、副井低压开关整定计算 (9)附表：二聚盛煤矿馈电开关整定表负荷统计表序：低压开关整定计算原则1馈电开关保护计算(1)过载值计算：l z=l e=x" P(660V) I z=I e=2xE P(380V)⑵短路值整定计算：I d> |Qe+K X E I e(2)(3)校验：心丄>d式中：l z----过载电流整定值刀P---所有电动机额定功率之和I d---短路保护的电流整定值I Qe—容量最大的电动机的额定起动电流K---需用系数，《煤矿井下三大保护细则》取，现取刀I e ---其余电动机的额定电流之和|⑵d---被保护电缆干线或支线距变压器最远点的两相短路电流值保护装置的可靠动作系数2、两相短路电流值计算：(1)公式计算法：2 艺斤耳QXF 工＞・局/K： + R. + R2 工*= X, + X"K；+ x卜+& 式中F严——两相翅路电流艺乩艺;N——短路冋路内「相电阻、电抗值的惡和・0扌心——根据三相短路容量计算的系统电抗值・fh—高压电麵的41阻、电抗值+小心--- 矿用变压器的变压比・若一次电压为10000 V*二次电压为400 V.690 V\1 200 V时'则变比依丈为与.11』、£ 3;当一次电压为3 0皿V,二氏取压为400V时*变压比为7.洛Rh、X\——矿用变压裾的电阴.电抗值，m R4——低压电8S的电阻、电抗值，2 g——变压器二茨傭的额定电压.对于380 V网路以400 V计算*对于660 V 网堵,d以690 V计算$对j 1 IJO V网路.叭以I 200 V计韋；对于127 V 网路3以133 V计算亠（2）查表法表13-1-10-表］：1-1-22为不闻型号、容量和电圧的矿用变压器和移动娈电站的断相俎路电说计母表.该表是按两用短幣电滝的计第公式设计制作的.直具体条件卮’⑴忽翳系统电抗和高压电缆的胆抗母（2）按矿用核娈电淮（U或UP型和UZ型）的参数计算的•对于380V, 660V和1140M 电网*以线芯截面为50mm1的51抗佑为基准；对干127V电网，JTJW 4mm1为基准，电缆的线芯温度按蒔（卄舜*（H是必须指讯U）对干基它截面的电缆，应根据矶抗相茅的図則进行换算.尊涣甜快度的计舞公式如卜】L^—KL（13-1 —1》式中g—撫算成基准截面后的屯缆长度，又称换算长度，m.它可由表13-1-8中査匚一电缆的实际长度’mtK换算系數，见噥13 —1 一礼铝芯皑装电缆的换算系数见表13-1—加，〔°对丁说它型号的矿用槪套电缆和铜芯皑装电缆，虽然阻抗有所不同，但烹别不大，眾I：述电缆的换算病数fflO短路电擁的计郭表仍可便用。

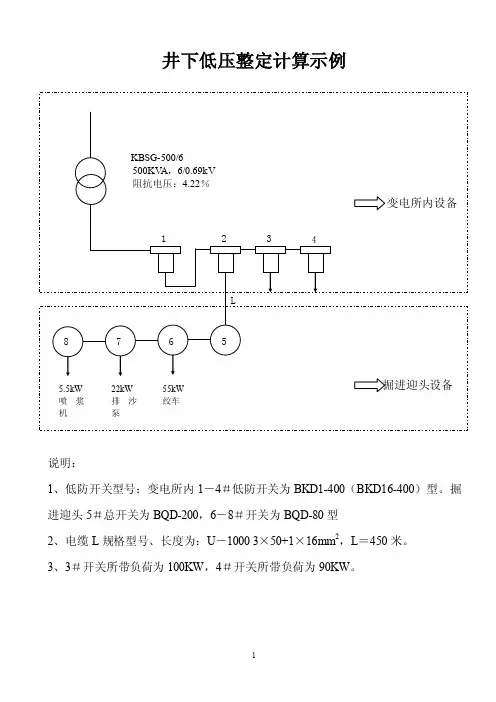

井下低压整定计算示例说明：1、低防开关型号：变电所内1－4＃低防开关为BKD1-400（BKD16-400）型。

掘进迎头5＃总开关为BQD-200，6－8＃开关为BQD-80型2、电缆L规格型号、长度为：U－1000 3×50+1×16mm2，L＝450米。

3、3＃开关所带负荷为100KW，4＃开关所带负荷为90KW。

计算步骤变电所内低防开关为BKD1－400型一、2＃分开关保护整定计算步骤：（一）、过流保护整定计算：2＃分开关所带负荷总功率Pe：55＋22＋5.5＝82.5KWIe=Pe/（3Ue cosФ）＝82.5/（1.732×0.69×0.8）＝86.3A 取过电流保护整定值为：I＝95A。

（二）、短路保护整定计算：1、干变的阻抗：Z b（6000）=U d%×Ue2/Se＝4.22％×60002/500000＝3.038欧换算低压侧（690V）后的阻抗Z b（690）=（690/6000）2×Z b（6000）=0.0132×3.038=0.04欧2、U-1000 3×50mm2电缆的电抗、电阻和阻抗：（1）、电抗：X L=X O L＝0.06×0.45＝0.027欧（2）、电阻：R L=L/DS＋R h＝450/（42.5×50）＋0.01＝0.222欧（3）、电缆的阻抗：Z L＝22RLXL ＝0.224欧3、近短保护：（1）、至被保护线路末端的总阻抗为：Z总＝Zb（690）＋Z L＝0.04＋0.224＝0.264欧（2）、被保护线路末端两相短路电流值为：I短＝Ue（690）/2Z总＝690/（2×0.264）＝1307A近短保护定值可取：I近短＝1000A灵敏度校验：I短/ I近短=1307/1000=1.3≥1.2，满足灵敏度要求。

4、远短保护：（1）、55KW绞车的额定电流为：I e1= P e1/（3U e cosФ）＝55/（1.732×0.69×0.8）＝57.5A （2）、22KW排沙泵的额定电流为：I e2= P e2/（3U e cosФ）＝22/（1.732×0.69×0.8）＝23A （3）、5.5KW喷浆机的额定电流为：I e3= P e3/（3U e cosФ）＝5.5/（1.732×0.69×0.8）＝5.8A （4）、I总＝7I e1＋I e2＋I e3＝7×57.5＋23＋5.8＝431.3A远短保护定值可取：I远短＝600A灵敏度校验：I短/ I远短=1307/600=2.1≥1.5，满足灵敏度要求。

己3钢缆皮带高压开关整定计算一． 总负荷统计：1. 钢缆皮带主电机：)(32565.0500A kw =⨯同时启动 )(3900665.05002)(1950665.0500A A kw =⨯⨯⨯=⨯⨯其它负荷660V 系统)(1380615.1200A kw =⨯⨯)(5.517615.175A kw =⨯⨯其它负荷 )(5.17215.1150A kw =⨯二． 钢缆皮带高压进线及联络开关的整定：=∞⋅-≥∑In I k N 4.12.1g )]5.17225.86(3001.92.1[)]325325(30026.52.1[+⨯++⨯ 1137.04943.0+=)(6080.0倍= 取0.6倍 200开关取0.9瞬时过电流保护整定:∞⋅-≥I k N 4.12.1d ()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡⨯=∑+⋅)5.17225.86(3001.92.1)3900(30026.52.1In st in =2.966+0.1137=3.079(取3倍) 200开关=4.562 取5倍 联络开关的整定：()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡∙⨯=∑∞⋅-≥5.17225.863001.92.132520026.52.14.12.1g In I k N 倍取倍5.0)(4844.01137.037.0=+=1137.04.12.1+⋅⎪⎭⎫ ⎝⎛∞⋅+≥se In I k Nd =)1137.01950(20026.52.1+⨯ =2.2243+0.1137=2.338（倍） 取3倍6#、3#高爆的整定：In I k N ∑∞⋅-≥4.12.1g 32520026.52.1⨯= )(37.0倍=倍取4.0195020026.52.1se 4.12.1d ⨯=⋅∞⋅-≥In I k N =2.22 取3倍5#、4#高爆整定 ：In I k N ∑∞⋅-≥4.12.1g =）（5.17225.862001.92.1+⨯ （倍）17.0=取0.2倍se 4.12.1d ⋅∞⋅-≥In I k N +172.5=517.5+172.5 =0.45倍 取1倍己3变电所4#高爆开关的整定一、负荷统计轨道绞车 250KW ⨯1.15=287.5A250KW ⨯1.15⨯6=1725A二、变电所4#高爆的整定（100A ）1）、过载整定=∑∞⋅-≥In I K Ng 4.12.1)300(5.287)1001.92.1(⋅⨯=0.3956倍2）、短路整定=∑+⋅∞⋅-≥)(4.12.1In st In I K Nd )201725(1001.92.1+⨯ =2.3倍己3高强皮带12#100A 开关整定一、 总负荷统计：1. 高强皮带主电机660V 132KW 4台2台一组延时启动）（A 6.18212615.1kw 132=⨯⨯⨯ 7.7106.1036.3036.303215.1kw 132=++=⨯⨯）（A辅泵电机）（A 5.1115.1kw 10=⨯ 二、 变电所12#100A 高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =5.1126.3031001.92.1+⨯⨯⨯ 7.61813187.00⨯=816.0=+⋅∞⋅-≥se 4.12.1d In I k N （In ∑）=5.116.3036.18211001.92.1++⨯⨯ 8176.2= 三、 变电所12#高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =)5.117.7106.303(1001.92.1++⨯⨯ 8.10250013187.0⨯=152.1= 取1.2+⋅∞⋅-≥se 4.12.1d In I k N （In ∑）)5.1035.114.4556.1821(1001.92.1+++⨯⨯=15.3=取4倍13040机巷供电变压器容量计算一、 负荷统计机巷一、二部2⨯150KW=300KW 13040机巷一部75KW 掘进机190KW 潜水泵3⨯5.5KW=16.5KW 水泵37KW 煤综保2.5KV A 信号综保 4KV A KW pe 62545.2375.1619075150150=+++++++=∑二、 查的《井下电工》表3掘进机掘进工作面需用系数KX=0.3-0.4 加数平均功率因数7.06.0cos -=φ三、 据（3-1）所应选的变压器容量KV AKVA kx Pe S 3577.04.0625cos =∑≥φ 现变电所4#变压器选用500KV A 移变大于357KV A 符合要求12111采面的计算一、 机巷设备布置情况：主要负荷容量，1一部皮带 2⨯75KW2二部皮带 2⨯75KW3三部皮带4*75KW4一台37KW 水泵一部皮带，由己2下部变电所供电变电所馈电开关整定:2⨯75⨯1.15⨯6=1035A 取1100A其余设备总功率KW pe 48737)754()752(=+⨯+⨯=∑二、 采取变电所和移动变电站的变压器容量 沿用需要系数法来选择，可按式（3-1）计算φcos kx pe s ∑≥ 式 （3-1） 综采工作面需用系数由式（3-2）求得ptPd kx ∑+=6.04.0 77.04877546.04.0=⨯+=kx )(4688.077.0487cos 77.0KVA pe S ==∑≥φ 可选用一台KBSGZY-500KV A 移变对机巷二、三部皮带等设备的供电三、 据《井下电工》附录.5-6.KBSG 系列干式变压器（V2N=690V ）二次侧两相电流值（A ）1d 点电缆实际长度，电缆实际长度M, 电缆计算长度M 短路点 查的ID(2) 系数1d +（M 320952-） 170M 1d 551A 1.64m m m 604170)8507032095(22+-+- 780M 2d 933A四、 机巷移变的整定：4⨯75⨯1.15⨯6+2⨯75⨯1.15+37=2280A4⨯75+2⨯75=450⨯1.15+517A400A 馈电 长时取0.9 瞬时取6倍 2160A五、 变电所8#200A 高爆开关的整定，1. 总的额定电流为517A2. 单台最大启动电流为2100A3. 其余额定电流之和为2⨯75⨯1.15+37⨯1.15=215A六、 据式：356.05172007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng 59.1)2152100(2007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥IN st In I K Nd12111采面线路的计算一、 变电所5#高爆（100A ）开关的整定1、 采区计算前部运输机，2⨯250KW2⨯250⨯065=325A启动 250⨯0.65⨯6=975A采煤机200KW ⨯0.65=130A275KW ⨯0.65=179A乳化泵 200KW ⨯0.65=130后部运输机 2⨯160KW ⨯0.65=208A转载机 200KW ⨯0.65=130A2、 变电所5#高爆（100A ）开关的整定（200A ）1102002281.0)208130130179130325(10026.52.14.12.1⨯=+++++⨯⨯=∑∞⋅-≥In I K Ng 取1.4倍)130208130179130975(10026.52.1)(4.12.1+++++⨯=∑+⋅∞⋅-≥In st In I K Nd 1752002281368.0⨯= 倍997.3=为200A 开关时，过载取1.4倍 短路取2倍为100A 开关时，过载取1.4倍 短路取4倍11010采面的计算一、 机巷设备布置情况：主要负荷容量，1、 一部皮带 2⨯37KW2、 二部皮带 1140V 320KW3、 三部皮带4、 一台37KW 水泵二、一、三部皮带及37KW 水泵411KW 由现有掘进遗留的500KV A 移变供电，二部溜子320KW 由掘进遗留溜子，500KV A 移变 由机电二队改为1140V 供电，三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N ）=690V 二次侧两相短路电流值（A ）电缆实际长度 电缆计算长度 短路点 查得IdA 安全系数m d d mm d 8007095200302009524322+++- 679568111141=+m 42d d 10634080 4002200 6.285.1四、 机巷移变的整定1#:4⨯75⨯1.15+2⨯37⨯1.15+37⨯1.15=473A4⨯75⨯1.15⨯6+2⨯37⨯1.15+37⨯1.15=2200A400A 馈电的整定 长延时 取0.9倍2200÷360=6.24 瞬时取6倍2#:320KW 溜子⨯0.65=208320⨯0.65⨯6=1248400A 馈电的整定： 长延时 取0.5倍1248÷200=6.24 瞬时 取7倍为便于计算 320KW ⨯1.15=3683#2*75*1.15+185*1.15=385.252*75*1.15*6+185*1.15=1247400A 馈电的整定： 长延时 取0.9倍1247÷360=3.46 瞬时 取4倍4#（160+55）*1.15=247.25160*1.15*6+55*1.15=1167400A 馈电的整定： 长延时 取0.6倍1167÷240=4.86 瞬时 取5倍五、 变电所15#高爆开关（400A ）的计算：1. 总的额定电流473+208+385+247=1313A2. 单台最大启动电流未2100A3. 其余额定电流之和为（3⨯37+208+150+185+160+55）⨯1.15=999.35A 六、 据式倍45.013134007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng 倍）（068.135.99921004007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥In st In I K Nd为400A 开关时，过载取0.5倍、延时取4、9.5S 短路取最小值1.6倍11010采面线路的计算1、 己1变电所#高爆（400A ）开关的整定;1、 采面负荷计算：运输机2⨯250KW2⨯250⨯0.65=325A启动250⨯0.65⨯6=975A采煤机200KW ⨯0.65=130A275KW ⨯0.65=179A乳化泵200⨯0.65=130A转载机200KW ⨯0.65=130A2、 变电所6#高爆开关的整定（400A ）)1793130325(40026.52.1)4.12.1(+⨯+⨯=∑∞⋅-≥In I k Ng =0.509.取0.6倍延时位置3，为7.4S)1791303975(40026.52.1)(4.12.1+⨯+⨯=∑+⋅∞⋅-≥In st In I K Nd =0.88倍取小值1.6倍己3瓦斯抽放泵站的整定计算：1、 瓦斯抽放泵 200KW ⨯1.15⨯6=1380A其余负荷20A2、 己3上部变电所5#高爆200开关的整定1、高爆开关过载电流的整定 In I k Ng ∑∞⋅-≥)4.12.1()2015.1200(2001.92.1+⨯⨯= =0.000659⨯250 =0.16取0.2倍2、瞬时过电流保护整定)2015.1200(2001.92.1)(4.12.1+⨯⨯=∑+⋅∞⋅-≥In st In I K Nd =0.97倍取1.6倍3、 己3上部变点所10#高爆100A 开关的整定 )30015.1200(1001.92.1)4.12.1(+⨯⨯=∑∞⋅-≥In I k Ng =0.69倍取0.8倍)300615.1200(1001.92.1)(4.12.1+⨯⨯⨯=∑+⋅∞⋅-≥In st In I K Nd =2.2倍取3倍11071采面的供电计算一、 机巷设备布置情况主要负荷容量：1、一部皮带4⨯75KW 1200M2、二部皮带4⨯75KW 650M二、由于一部皮带长度为1200M 选用2台KBSG2Y-500KV A 移变对机巷一、二不皮带等设备进行供电三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N=690V ）二次侧两相短路电流值 d1点电缆实际长度电缆实际长度 电缆计算长度 短路点查的值 整定电流 整定系数)65070()8095()8095()8095(2232221-+------d d d6424621805044624250425042=+=+++4321d d d d1126141853235323400/400400/4002000/22002000/22008.2/8.25.3/4.26.2/4.26.2/4.2四、机巷移变的整定1#移变400馈电的整定AA 34515.175********.1754=⨯⨯=⨯⨯⨯ 长延时取0.9倍 瞬时取6倍2#移变同1#移变五、变电所10#300A 高爆开关的整定1、总的额定电流为：730402345=+⨯2、单台最大启动电流为：2100A3、其余额定电流之和为：A 38540345=+ 据式：7303007.82.1)4.12.1(⨯⨯=∑∞⋅-≥In I k Ng=0.34倍)3852070(3007.82.1)(4.12.1+⨯=∑+⋅∞⋅-≥In st In I K Nd =1.12倍过载去0.4倍延时取4 瞬时取最小值1.6倍 六、变电所9#高爆（400A ）开关的整定 1、采面主要负荷：前部运输机，2⨯250KW2⨯250⨯065=325A启动 500⨯0.65⨯6=1950A 后部运输机、2⨯110KWAIn 14365.01102=⨯⨯=采煤机300KW ⨯0.65=195A 375KW ⨯0.65=243.75A 乳化泵 200KW ⨯0.65=1302、变电所9#高爆（400A ）开关的整定：59.0)13014375.243195325(40026.52.14.12.1=++++⨯⨯=∑∞⋅-≥In I K Ng取0.6倍)13014375.2431951950(40026.52.1)(4.12.1++++⨯=∑+⋅∞⋅-≥In st In I K Nd75.2661000570342.0⨯= 倍518.1=为400A 开关时，过载取0.6倍 、延时取3、短路取1.6倍己4大巷照明综保的整定1、 照明综保的短路保护整定2、 根据找灯30M1台20W 巷道长800M 应安装26台，总功率为690W=0.69KW电压为127V I=20/127=0.15 0.15⨯26=4.09A熔体选择AA KVA Ir IeIQeIr 4.209.45.28.145.28.1=+-=∑+-=取10A3、 据《煤矿井下电工手册》第5章表（13-1-14）查的电缆换算每500米短路电流为20A倍熔体短路电流安全系数5.121020≥===P I根据以上计算：照明综保干线选用24电缆，最远可供电约为600米11071机巷二部皮带补充计算己2二部皮带整定为2200A 大于安全系数1.5倍两相短路电流不得小于3300A 采用两趟低压电缆并联运行一趟270。

负荷整定计算书（低压部分）机电安装组2011年12月风机1号总开关整定过程开关型号：KBZ-400，Ie=400A,Ue=660V,短路 1.6—9倍；所在地：临时变电所一、过载电流整定计算过程：Pe=0.5×（6×2×22kw+2×2×30kw）=192kwIe=Pe/（√3Ue cosФ）=192kw/1.732×690v×0.8=200A1.1Ie=1.1×200A=220A所以风机1号总开关过流整定值可取220A。

二、短路保护整定计算过程：1、KSBG-500/10风机专用变压器10000v侧阻抗：Z b（10000v）= Ud%×Ue2/Se=4.13%×10000×10000/500000=8.26Ω换算KSBG-500/10动力变压器660v侧阻抗：Z b（690v）=（690/10000）2×Zb（6000）=0.039Ω2、近短保护：变压器二次侧两相短路电流值为：I短= Ue（690）/2Zb=690/2×0.039A=8846.2A0.2 I短=0.2×8846.2A=1769.2A近短保护定值可取1800A3、远端保护：远端保护定值可取1420A风机2号总开关整定过程开关型号：KBZ-400Z，Ie=400A,Ue=660V,短路 1.6—9倍；所在地：临时变电所一、过载电流整定计算过程：Pe=0.5×8×2×22kw=176kwIe=Pe/（√3Ue cosФ）=176kw/1.732×690v×0.8=184A1.1Ie=1.1×184A=202A所以风机总开关过流整定值可取202A。

二、短路保护整定计算过程：1、KSBG-500/10风机专用变压器10000v侧阻抗：Z b（10000v）= Ud%×Ue2/Se=4.13%×10000×10000/500000=8.26Ω换算KSBG-500/10动力变压器660v侧阻抗：Z b（690v）=（690/10000）2×Zb（6000）=0.039Ω2、近短保护：变压器二次侧两相短路电流值为：I短= Ue（690）/2Zb=690/2×0.039A=8846.2A0.2 I短=0.2×8846.2A=1769.2A近短保护定值可取1800A3、远端保护：远端保护定值可取1420A井下动力1号总开关整定过程开关型号：KBZ-630，Ie=630A,Ue=660V,调档范围过载0.2---1.4倍，短路1.6—9倍额定电流；所在地：临时变电所一、过载电流整定计算过程：Pe=（45+40）+40+（2×55+5.5+1）+40+45+（2×55+5.5+45+1）=488kw Ie=Pe/（√3Ue cosФ）=488kw/1.732×690v×0.8=510A1.1Ie=1.1×510A=561A所以井下1号动力总开关过流整定值可取561A。

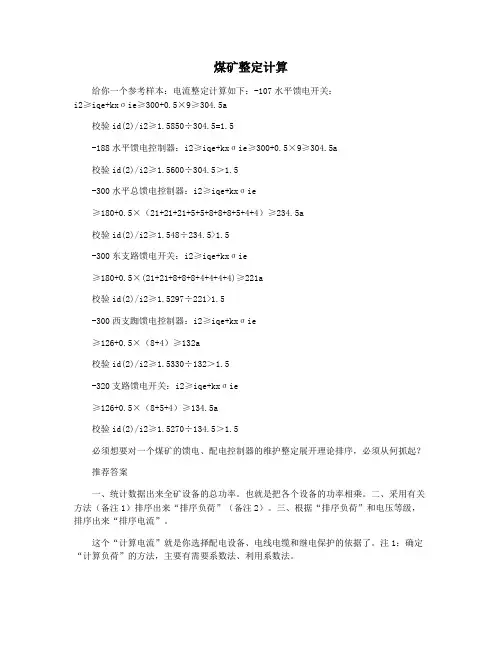

煤矿整定计算给你一个参考样本：电流整定计算如下：-107水平馈电开关：i2≥iqe+kxσie≥300+0.5×9≥304.5a校验id(2)/i2≥1.5850÷304.5=1.5-188水平馈电控制器：i2≥iqe+kxσie≥300+0.5×9≥304.5a校验id(2)/i2≥1.5600÷304.5＞1.5-300水平总馈电控制器：i2≥iqe+kxσie≥180+0.5×（21+21+21+5+5+8+8+8+5+4+4）≥234.5a校验id(2)/i2≥1.548÷234.5>1.5-300东支路馈电开关：i2≥iqe+kxσie≥180+0.5×(21+21+8+8+8+4+4+4+4)≥221a校验id(2)/i2≥1.5297÷221>1.5-300西支踟馈电控制器：i2≥iqe+kxσie≥126+0.5×（8+4）≥132a校验id(2)/i2≥1.5330÷132＞1.5-320支路馈电开关：i2≥iqe+kxσie≥126+0.5×（8+5+4）≥134.5a校验id(2)/i2≥1.5270÷134.5＞1.5必须想要对一个煤矿的馈电、配电控制器的维护整定展开理论排序，必须从何抓起？推荐答案一、统计数据出来全矿设备的总功率。

也就是把各个设备的功率相乘。

二、采用有关方法（备注1）排序出来“排序负荷”（备注2）。

三、根据“排序负荷”和电压等级，排序出来“排序电流”。

这个“计算电流”就是你选择配电设备、电线电缆和继电保护的依据了。

注1：确定“计算负荷”的方法，主要有需要系数法、利用系数法。

备注2：“排序负荷”就是一个计算出来的假想的负荷，其热效应与同一时间内实际变动负荷所产生的最小热效应成正比。

这主要看你是选择单台？保护变压器？线路总开关或是分开关？高压或是低压？单台如果就是电子保护器通常挑选大于或等同于电动机的额定值，其他的就多了！最远端两相短路电流及整定值计算如图所示，电缆横截面为50l2何况最北端的两二者短路电流及整定值应属多少？（需以系数为0.65，功率因数为0.7）矿用扰动电缆电阻电缆类型阻抗芯线截面50mm2橡套电缆电阻0.380电抗0.081问题补足：其他回答共1条660v电压过流整定分别为：44千瓦、27.5千瓦、16.5千瓦计算公式为：电机功率*1.1=开关的整定电流。

山西煤炭运销企业阳城四侯煤业有限企业井下高低压开关整定计算编制单位：机电科编制日期：二〇一四元月七日目录井下电网设施保护整定计算一、高压开关整定计算原则依据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿电工手册》进行计算。

1、过载值计算：I g≤P e3 U e cosI g——高压配电装置的过载整定值，A；P e——高压配电装置所带负荷的额定功率之和,kW;U e——高压配电装置的额定电压，kV;cos——功率因数取；2、两相短路值计算：关于电子式高压综合保护器, 按电流互感器IQekxIe (5A) 倍数分级整定：n kbIgen——互感器二次额定电流(5A) 的倍数I ---容量最大的电动机的额定启动电流QeK ---需用系数，取X∑ I e--- 其他电动机的额定电流之和k I b——矿用变压器的变压比，取ge——高压配电装置额定电流，A；I d(2) 1.53、校验 :3k b I z∑R＝R /K2+R +R∑X＝ X+X /K2b b +X +X1b2X1b2I d(2)——变压器低压侧两相短路电流，A；I ——高压配电装置短路电流整定值;Zk b——矿用变压器的变压比，取二、低压开关整定计算原则依据《煤矿井下供电的三大保护细则》、《井下供电系统图》、《煤矿初步设计》、《煤矿电工手册》进行计算。

1、过载值计算：IZ= ×∑ P2、两相短路电流计算：1b 2b2X1b2b2∑R＝R /K+R +R∑X＝X +X/K+X +X注：依据以上公式计算过程由Excel 表格达成。

I d( 2)3、校验：电缆干线效验：≥I zI d(2 )≥开关保护效验：8I z式中： I----过载电流整定值Z∑ P--- 全部电动机额定功率之和I d---短路保护的电流整定值I Qe---容量最大的电动机的额定启动电流K ---需用系数，取X∑ I e--- 其他电动机的额定电流之和---被保护电缆干线或支线距变压器最远点的两相短路电流值I(2)d保护装置的靠谱动作系数三、高压开关整定计算1、中央变电所1）进线高开（G001、 G009），母联高开（G005）高开的额定电流值为400A，总负荷为5067KW。

采区高、低压开关保护装置的整定计算一、KBZ200、400、630、800/660（1140）开关过电流继电器的整定计算:1、保护支线：Iz≥IqeIz——过流继电器的电流整定值A;Iqe——电动机的额定起动电流A.2、保护干线：Iz≥Iqe+ΣIeIz——过流继电器的电流整定值A;Iqe——最大电动机的额定起动电流A;ΣIe——其余电动机的额定电流之和.3、校验过电流继电器的灵敏度:I2d/Iz≥1.5I2d——被保护电缆距变压器最远点的两相短路电流值A;Iz——过流继电器的电流整定值A;1.5——过流继电器的可靠动作系数.4、采区变电所与外围采区设备在过流整定上应遵守以下原则：采区变电所开关过流整定应比外围采区开关过流整定较大。

二、QBZ80、200、120；KBZ200、400、630/660开关过负荷继电器的整定计算:1、支线（电动机）保护Idzg≥IeIdzg——过负荷整定值A;Ie——电动机额定电流 A.井下采掘运常用电动机额定电流可按下列经验公式计算：对于660V电动机：Ie=1.15Pe 对于1140V电动机：Ie=0.67Pe2、干线保护Idzg≥IgmaxIdzg——过负荷整定值A;Igmax——线路最大长时工作电流A.3、采区变电所与外围采区设备在过负荷继电器的整定上应遵守以下原则：采区变电所开关过负荷继电器的整定应比外围采区开关过负荷继电器的整定较大。

三、照明信号综保电缆支线的熔体额定电流选择：1、 Ir≈IeIe——照明负荷额定电流；2、按最小两相短路电流校验熔体I2d/Ir≥4～7I2d——被保护线路末端的最小两相短路电流;Ire——所选熔体的额定电流;4～7——灵敏度系数.五、采区高压配电装置的保护整定（PBG23-10开关）1、保护继电器短路动作电流的整定计算Idzj＝Kk*（Iqe+ΣIe）/Nb*Ni式中：Iqe——负荷中最大电机的额定起动电流;ΣIe——其余负荷额定电流之和;Kk——可靠系数，一般为1.2～1.4；Nb——变压器变比；Ni——电流互感器变比.2、保护继电器有时限动作电流的整定计算式中：Idzj＝Kk*Ismax/Kf*NiIsmax——线路最大工作电流;Kk——可靠系数，一般为1.2-1.4；Kf——返回系数0.85；Ni——电流互感器变比；3、灵敏度校验K＝I2d/Nb*Ni*Idzj≥1.5I2d——保护范围末端最小两相短路电流；Nb——变压器变比；Ni——电流互感器变比；Idzj——继电器动作电流的整定值.4、采区高压配电装置的保护整定（PBG23-10开关）应遵守以下原则：采区变电所高压开关短路整定应比外围采区高压开关短路整定较大；采区变电所高压开关过流整定应比外围采区高压开关过流整定较大；采区变电所高压开关漏电整定应比外围采区高压开关漏电整定较大。

煤矿井上下供电高低压开关整定调整计算由于雨季来临，井下涌水量增大，主、副斜井分别将18.5KW 潜水泵更换为37KW 潜水泵（污水泵），主回联络巷现已贯通，新安装25KW 调度绞车一台，部分开关整定值需重新计算。

一、负荷统计：空压机160KW（1台工作1台备用）、主斜井：绞车40KW冶、耙渣机55KW1台、照明信号综保（4KVA）1 台、绞车25KW1台，污水泵37KW和18.5KW（1台工作1台备用）、污水泵7.5KW（1台工作1台备用）、喷浆机5.5KW1台。

同时工作容量164.5KW.副斜井：绞车40KW冶、耙渣机55KW台、照明信号综保（4KVA）1 台、污水泵37KW 和18.5KW（1台工作1台备用）、污水泵7.5KW（1 台工作2台备用）、喷浆机5.5KW1台。

同时工作容量139.5KW.回风斜井：绞车40KW冶、皮带机2X40KW1台、刮板机40KW1 台、耙渣机55KW冶、照明信号综保（4KVA）1台、污水泵18.5KW（1 台工作1台备用）、污水泵7.5KW1台、喷浆机5.5KW1台。

同时工作容量241KW.主回联络巷：刮板机40KW2台、污水泵7.5KW1台。

同时工作容量87.5KW.局扇:10 台（1 台工作1 台备用），2X 30+30+30+30 + 22=172KW. 二、保护装置整定计算：1 、馈电开关整定：1.1、K-1#总开关整定: l z二艺P/ (V3Ucos0) KtKf式中Pe——额定功率之和(KW) Ue——额定电压(0.69KV)同时系数Kt=0.8 —0.9，负何系数Kf = 0.6 —0.9I z=E P/ (V3Ucos C) KtKf=(160 + 164.5 + 139.5 + 241 + 87.5 ) /(1.732 X 0.69 X 0.8 ) X 0.8X 0.8=530A，取整定值为550A。

按上式选择出的整定值，还应用两相短路电流值进行校验，应符合下式的要求：I d，2) 1.5I z式中I Z—过流保护装置的电流整定值，A;I d( 2)—被保护电缆干线或支线距变压器最远点的两相短路电A；流值，丿折算电缆长度95mm2电缆，实际长度10m折算系数为0.53 ,换算长度为5.3m; 50mm2电缆，实际长度290m折算系数为1.0 ,换算长度为290m 50mm2X 2电缆，实际长度300m折算系数为0.5 ,换算长度为150m折算电缆长度合计445.3m查表得d1两相短路电流值为1640AI d(2)/I Z=1640/550A=2.98 > 1.5 满足要求。

煤矿采区高、低压电网保护整定计算对保护的整定计算必须满足四方面要求：选择性、可靠性、迅速性、灵敏性。

选择性：当线路故障时，只切断故障部分线路，并不越级跳闸。

可靠性：保护装置不应出现误动或拒动。

迅速性：当保护范围内出现故障时，保护装置应迅速切断被保护线路。

灵敏性：当保护范围内发生最小短路电流时，保护装置应可靠动作。

灵敏性高低是以灵敏度来衡量，其意义是指被保护范围内发生的最小短路电流与整定值的比值，数值越大灵敏性越高。

如采区低压电网用熔断器保护时，当熔件额定电流在100A以上时取4，100A及以下时取7；对电磁式过流继电器取1.5。

一、高压电网保护整定(变压器一次侧高爆开关)1、过载保护：作为变压器外部短路及内部故障时的后备保护，动作电流应躲开变压器最大工作电流来整定。

其高压侧动作电流按下式计算：Idz=KkKjIgmax/ KB Kf nL= KkKj(Iq+∑Ie)/ KB Kf nL式中：Kk 可靠系数，取1.2～1.4;Kj 接线系数，取1；KB 变压器变比，6000/400=15，6000/690=8.7；Igmax 最大工作电流，Igmax=(Iq+∑Ie)；Kf 返回系数，取0.9；如是DL型取0.85，GL型取0.8；nL 电流互感器变比Iq 功率最大一台设备(或同时起动的几台设备)的起动电流；∑Ie 除功率最大一台设备(或同时起动的几台设备)外的所有设备额定电流之和。

灵敏度按变压器低压侧最小两相短路电流校验，应大于1.5，时间延时0.5秒。

灵敏度校验：①对Y/Y接线变压器按下式校验：Klm=Idmin(2)/ KB nL IdZ≥1.5②对Y/Δ接线变压器按下式校验：Klm=Idmin(2)/√3 KB nL IdZ≥1.5式中：Idmin(2) 变压器二次侧最小两相短路电流。

2、短路保护：按过载保护整定值的3～8倍整定。

二、低压电网保护整定㈠熔断器熔体的选择1、保护单台鼠笼电机，按躲过起动电流计算IRe≈IQe/1.8～2.5式中：IRe 熔体的额定电流，安；IQe 鼠笼电机起动电流，一般为额定电流的5～7倍；1.8～2.5 保证熔体不熔化的系数，起动时间小于10秒者取2.5，大于10秒者取1.8～2。

煤矿高低压开关整定计算(总16页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除华润联盛车家庄业有限责任公司高低压配电装置整定计算整定人：审核人：机电科长：机电矿长：一、地面变电所 (3)1、系统概况 (3)2、短路电流和短路容量计算 (3)3、开关整定计算原则 (6)4、高压开关整定计算、校验 (7)二、井下变电所 (11)1、系统概况 (11)2、短路电流和短路容量计算 (12)3、开关整定计算原则 (12)三、井下低压系统整定计算校验 (14)井下变电所整定值一、车家庄煤业变电所短路参数计算：1、1号变压器二次出口端的短路电流I d1计算： 变压器二次电压690V ，容量1000KVA ，系统短路容量按50MVA 计算：查表得: 系统电抗X x =0.0288Ω高压电缆很短可以忽略不算变压器电阻、电抗查表得：R b =0.038Ω X b =0.06Ω∑R =2b gK R +R b =0.038Ω ∑X =X x +2b g K X +X b =0.06+0.0288=0.0888Ω I d =∑∑+22)()(2X R Ue =∑∑+22)0888.0()038.0(2690=3450A2、风机专变二次出口端的短路电流I d1计算：变压器二次电压690V ，容量100KVA ，系统短路容量按50MVA 计算：查表得: 系统电抗X x =0.0288Ω高压电缆很短可以忽略不算变压器电阻、电抗查表得：R b =0.1921Ω X b =0.186Ω∑R =2b gK R +R b =0.1921Ω∑X =X x +2b g K X +X b =0.186+0.0288=0.2148Ω I d =∑∑+22)()(2X R Ue =∑∑+22)2148.0()1921.0(2690=2395.8A二号变压器与一号变压容量一样短路也一样车家庄煤业井下低压开关整定计算D24#、D33#馈电开关：型号：KBZ-400 电压660V所带设备有：水泵132KW5台、一台潜水泵7.5KW 。

嵩基集团嵩基煤业有限责任公司高低压配电装置整定计算整定人：审核人：机电科长：机电矿长：目录一、地面变电所 (3)1、系统概况 (3)2、短路电流和短路容量计算 (3)3、开关整定计算原则 (6)4、高压开关整定计算、校验 (7)二、井下变电所 (11)1、系统概况 (11)2、短路电流和短路容量计算 (12)3、开关整定计算原则 (12)三、井下低压系统整定计算校验 (14)一、地面变电所1、系统概况1)、供电系统简介嵩基煤业矿井供电系统来自徐庄变电站8板庄矿线10Kv 线路型号LGJ-70/10，长度 4.8Km，下杆为MYJV22-70/10,长度200米，另一回路来自徐庄35变电站11板庄西线，线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米。

地面设主变三台，两台S9-500/10/0.4，一台为S9-200/10/6，井下有变压器五台，四台KBSG-315/10/0.66,一台KBSG-100/10/0.69风机专用。

嵩基地面变电所有高压GG1A-F 型开关柜10台，地面变电所和井下配电所采用双回路供电分列运行供电方式。

2)、嵩基煤业供电资料（1）、经电业局提供徐庄变电站10KV侧标么值为：最大运行运行方式下：0.924 最小运行方式下：1.43 （2）、线路参数徐庄变电站到嵩基变电所线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米电抗、阻抗查表得；10KV架空线电阻、电抗：Xg=0.08×4.8=0.36ΩRg=0.3×4.8=1.44Ω10KV铠装电缆电阻、电抗：Xg=0.08×0.2=0.016ΩRg=0.506×0.2=0.1012Ω2、短路电流和短路容量计算（1）绘制电路图并计算各元件的相对基准电抗。

选择基准容量Sd=100MVA基准电压Ud=10.5KV基准电流Id=Sd/√3Ud=100÷(1.732×10.5)=5.4987KA上级变压器电抗标么值X﹡b0=1.7745 上一级徐庄站提供上下杆电缆电抗标么值X﹡1= X0L(S j/U2p1)=0.06×(100÷10.52)=0.0544架空线电抗标么值X﹡2= X0L（S j/Ud2）=0.36×（100÷10.52）=0.3265从地面变电所入井井下配电所电缆电抗标么值：L=300mX ﹡3= X 0L （Sd/Ud2）=0.016×0.3×（100÷10.52）=0.0435 从中央变电所到采区变电所电缆电抗标幺值：L=318m X ﹡4= X 0L （Sd/Ud2）=0.016×0.318×（100÷10.52）=0.0046 地面变电所S 9-500KVA 变压器电抗值查表得：R b1=0.0204 X b1=0.128地面变电所S 9-100KVA 变压器电抗值查表得：R b1= 0.0233 X b1=0.0597X 0--电抗系数L--电缆长度KmSd--基准容量Ud--基准电压（2）绘制等效电路图（3）计算短路电流和短路容量徐庄变电站k-1点的短路电流和短路容量计算三相短路电流：Id(3)k-1=Id/X b1∑d =5.4987÷1.7745=3.099KA 两相短路电流：Id(2)k-1=3.099÷1.15=2.695KA三相短路容量: ∑=d dX S S 11-K 3）（=100/1.7745=56.35（MVA ）徐庄变电站到嵩基地面变电所K-2点的短路电流和短路容量计算三相短路电流：Id(3)k-2=Id/X 1∑d =5.4987÷2.645=2.078 KA 总阻抗标么值： X 2∑d =1.7745＋0.8705 =2.645两相短路电流：Id(2)k-2=2.078÷1.15=1.8077KA三相短路容量: ∑=d dX S S 11-K 3）（=100/2.645=37.807（MVA ）嵩基地面变电所到井下中央配电所K-3点的短路电流和短路容量计算三相短路电流：Id(3)k-3=Id/X 1∑d =2.078÷2.7696=0.75KA 总阻抗标么值： X 3∑d =1.7745＋0.8705＋0.1246=2.7696 两相短路电流：Id(2)k-3=0.75÷1.15=0.652KA三相短路容量: ∑=d dX S S 11-K 3）（=100/2.7696=36.106（MVA ）井下中央变电所到井下采区变电所K-4点的短路电流和短路容量计算三相短路电流：Id(3)k-3=Id/X 1∑d =2.078÷2.8156 =0.738KA 总阻抗标么值： X 3∑d =1.7745＋0.8705＋0.1246+0.0046=2.8156两相短路电流：Id(2)k-3=0.738÷1.15=0.642KA三相短路容量: ∑=d dX S S 11-K 3）（=100/2.815 6=35.52（MVA ）嵩基地面500KVA,K-5点的短路电流和短路容量计算 三相短路电流：Id(3)k-4=Id/X 1∑d =2.078÷4.5475=0.457 KA 总阻抗标么值： X 4∑d =1.7745+2.645+0.128+8=4.5475 两相短路电流：Id(2)k-4=0.457÷1.15=0.397 KA三相短路容量: ∑=d dX S S 11-K 3）（=100/4.5475=21.99（MVA ））3、 开关整定计算原则高压整定计算公式：1、过流计算：I op.k=K rel K jx2、保护装置的灵敏度系数公式：K sen=3、电流速断保护：I op。

目录第一章供电系统概况 (1)第二章高压供电系统整定计算 (2)第一节短路电流计算 (2)第二节高压开关动、热稳定性校验 (6)第三节高压电缆热稳定校验 (11)第四节高压开关整定及灵敏度校验 (13)第三章井下低压供电系统整定计算 (22)第一节短路电流计算 (22)第二节低压开关分断能力、热稳定校验 (31)第三节低压电缆热稳定性校验 (34)第四节低压开关整定及灵敏度校验 (38)第一章供电系统概况山西马军峪煤焦有限马军峪煤矿供电系统为单母线分段分列运行供电方式，由马军峪35kv变电站（35/10KV）馈出两趟10 KV架空线路（线号：327、831，架空线型号为LGJ-150 ）到马军峪煤矿地面10kv变电所，供马军峪煤矿所有用电。

马军峪煤矿地面变电所共计20台KYN44A—12型高压开关柜，地面抽放泵、主扇风机、主皮带机均采用10kv高压电机；马军峪煤矿井下供电采用双回路分列运行方式（电缆型号为：MYJV32-8.7/10.5KV-3*95mm2，长度800米），分别在地面地面变电所两段母线上（1#在Ⅰ段母线，2#在Ⅱ段母线），井下布置有1个中央变电所（11台高爆开关，其中4台高压启动器、14台低压馈电开关，一台照明综保。

其中8#高开为901采区I回路，3#高开为901采区II回路。

4台KBSG干式变压器，容量分别为两台315KVA，两台200KVA）、1个采区变电所（12台高爆开关、3台KBSG干式变压器，容量分别为两台315KVA，一台500KVA。

13台低压馈电开关，一台照明综保）。

采区变电所两回路进线电源采用分列供电，通过高压橡套电缆从中央变电所馈出线。

局部通风机实现“三专”供电。

第二章 高压供电系统整定计算第一节 短路电流计算1 绘制等效电路图(如下图)2 各点短路电流计算2.1 地面变电所10kv 母线上k1点的短路电流 2.1.1 电源系统的电抗X 0=U2平均/s s =10.52/100=1.1Ω电源系统电阻忽略 R 0=02.1.2 输电线路的电抗及电阻：查表得：架空线电抗为0.4Ω/km ，电缆线路电抗为0.08Ω/km 。
