井下高压开关整定计算

山西吕梁离石西山亚辰煤业有限公司井下中央变电所高开整定计算说明书二0一八年四月二十五日井下中央变电所高开整定计算说明书1、开关802的保护整定计算与校验：负荷额定总功率：260(KW)； 最大电机功率：160 (KW)；最大电流倍数：6；1×0.7×260×10003×10000×0.7= 15.01(A)；◆反时限或长延时过流保护（过载）：反时限过流保护：rel c N dz ret iK K I I K K ⨯⨯=⨯=1.1×1×15.011×40 = 0.41（A ）；取=z I 0.4 (A ）；即一次侧实际电流取为16（A ）； 时限特性：默认反时限，报警时间1s ；◆躲过最大负荷电流的过流保护(短路)：通过开关最大电流：max qe eI I I=+∑= 65.21+ 5.77 = 70.98(A)过流保护：max rel c dz ret iK K I I K K ⨯⨯=⨯= 1.1×1×70.981×40=1.95 (A)；取=dz I 2（A ）档；即一次侧实际电流取为80（A ）； 时限特性：默认反时限；短路电流计算：系统短路容量d S ：60MV A ；系统电抗为：1.8375Ω；高压电缆阻抗参数表短路电流计算表22)2(min )()(2∑∑+⨯=X R U I avd =10.5×10002×0.18322+1.91432 = 2730.04(A)；22)3(min )()(3∑∑+⨯=X R U I avd =10.5×10003×0.18322+1.91432 = 3152.38 (A)；U I S d d ⨯⨯=)2(min 2=2×2730.04×10.51000=57.33 (MV A)；灵敏度校验：()=⨯=idz d m K I I K 2min 2730.042×40 = 34.13>1.5；校验结果：合格。

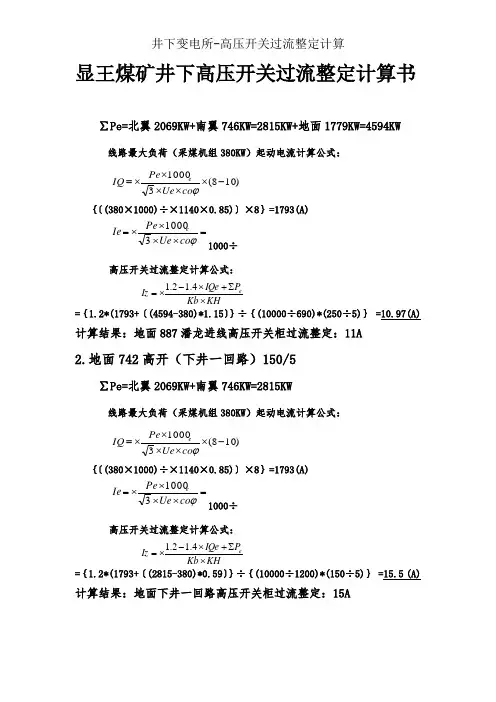

显王煤矿井下高压开关过流整定计算书∑Pe=北翼2069KW+南翼746KW=2815KW+地面1779KW=4594KW 线路最大负荷（采煤机组380KW ）起动电流计算公式：)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(380×1000)÷×1140×0.85)〕×8｝=1793(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(1793+〔(4594-380)*1.15〕｝÷｛(10000÷690)*(250÷5)｝ =10.97(A) 计算结果：地面887潘龙进线高压开关柜过流整定：11A2.地面742高开（下井一回路）150/5∑Pe=北翼2069KW+南翼746KW=2815KW线路最大负荷（采煤机组380KW ）起动电流计算公式：)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(380×1000)÷×1140×0.85)〕×8｝=1793(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(1793+〔(2815-380)*0.59〕｝÷｛(10000÷1200)*(150÷5)｝ =15.5 (A) 计算结果：地面下井一回路高压开关柜过流整定：15A∑Pe=630+37+40+185=892KW线路最大负荷（主斜井皮带2*315KW ）起动电流计算公式：（变频器启动） )5.12.1(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(630×1000)÷×660×0.85)〕×1.5｝=972(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(972+〔(892-630)*1.15〕｝÷｛(10000÷690)*(150÷5)｝ =3.4(A) 计算结果：立井变电所代3#变压器高压开关过流整定：取4A∑Pe=主扇360+斜井绞车155+立井绞车132+空压机75+锅炉65+生活照明污水办理100=887KW线路最大负荷（主扇2*160KW ）起动电流计算公式：（采纳变频器启动） )5.12.1(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(320×1000)÷×380×0.85)〕×1.5｝=859(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(859+〔(887-320)*1.79〕｝÷｛(10000÷400)*(150÷5)｝ =2.999(A) 计算结果：地面变电所代800变压器高压开关过流整定：取3A ##################################################5.井下斜井变电所一回路高压总开关400/5（1号高开）∑Pe=北翼2069KW+南翼746KW=2815KW线路最大负荷（采煤机组380KW ）起动电流计算公式：)108(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(380×1000)÷×1140×0.85)〕×8｝=1793(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(1793+〔(2815-380)*0.59〕｝÷｛(10000÷1200)*(400÷5)｝ =5.28 (A) 计算结果：井下斜井变电所一回路高压开关过流整定：取5A6.斜井变电所1#变压器高压开关400/5（2号高开）∑线路最大负荷（刮板机80KW ）起动电流计算公式：)74(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(80×1000)÷×660×0.85)〕×6｝=494(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(494+〔(593.5-80)*1.15〕｝÷｛(10000÷690)*(400÷5)｝ =1.12 (A)7.井下斜井变电所3#变压器高压开关400/5（3号高开）∑线路最大负荷（暗斜井皮带机2*110KW ）起动电流计算公式：)74(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(2×110×1000)÷×1140×0.85)〕×6｝=1358(A)=⨯⨯⨯⨯=ϕco Ue Pe Ie e 310001000÷高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 ×110)*1.15〕｝÷｛(10000÷690)*(400÷5)｝ =1.7(A) 计算结果：井下斜井变电所一回路高压开关过流整定：取2A8.井下斜井变电所代104乙高压开关200/5（5号高开）∑Pe=1035KW线路最大负荷（采煤机组380KW ）起动电流计算公式：1000)108(31000=-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(380×1000)÷×1200×0.85)〕×8｝=1793(A) ϕco Ue Pe Ie e ⨯⨯⨯⨯=310001000÷高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(1793+〔(1035-380)*0.59〕｝÷｛(10000÷1200)*(200÷5)｝ =6.5(A) 计算结果：井下斜井变电所代104乙高压开关过流整定：取6A9.斜井变电所代立井变一回路高压开关200/5（6号高开）∑Pe=746KW线路最大负荷（主排水泵90KW ）起动电流计算公式：)74(31000-⨯⨯⨯⨯⨯=ϕco Ue Pe IQ e｛〔(90×1000)÷×1140×0.85)〕×6｝=621(A)=⨯⨯⨯=ϕco Ue Ie e 31000÷高压开关过流整定计算公式： KH Kb P IQe Iz e⨯∑+⨯-⨯=4.12.1 =｛1.2*(621+〔(746-90)*1.15〕｝÷｛(10000÷660)*(200÷5)｝ =2.84(A) 计算结果：斜井变电所代立井一回路高压开关过流整定：取3A 10.10KV 母线联系开关与变电所进线总开关同样，故整定值也同样不再另作计算。

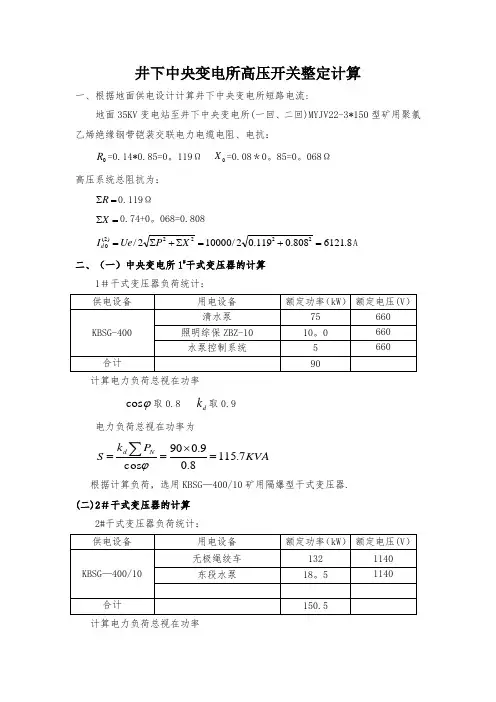

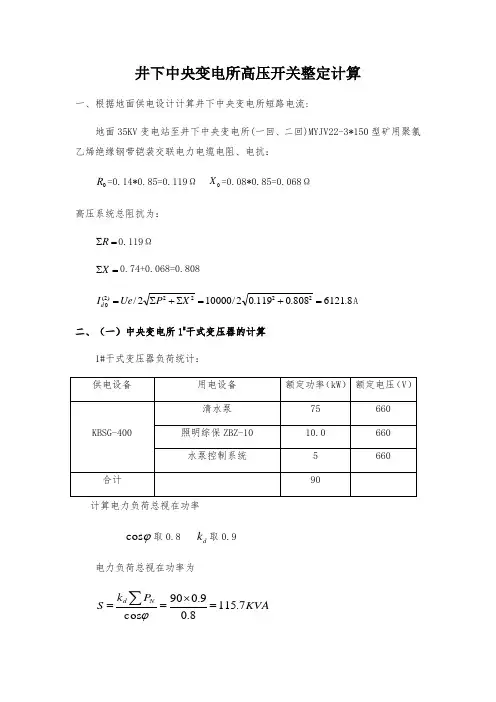

井下中央变电所高压开关整定计算一、根据地面供电设计计算井下中央变电所短路电流:地面35KV 变电站至井下中央变电所(一回、二回)MYJV22-3*150型矿用聚氯乙烯绝缘钢带铠装交联电力电缆电阻、电抗：0R =0.14*0.85=0.119Ω 0X =0.08*0.85=0.068Ω 高压系统总阻抗为：=∑R 0.119Ω=∑X 0.74+0.068=0.8088.6121808.0119.02/100002/2222)2(0=+=∑+∑=XP Ue I d A 二、（一）中央变电所1#干式变压器的计算1#干式变压器负荷统计：计算电力负荷总视在功率 ϕcos 取0.8 d k 取0.9电力负荷总视在功率为KVA P k S Nd 7.1158.09.090cos =⨯==∑ϕ根据计算负荷，选用KBSG-400/10矿用隔爆型干式变压器。

（二）2#干式变压器的计算2#干式变压器负荷统计：计算电力负荷总视在功率ϕcos 取0.8 d k 取0.8电力负荷总视在功率为KVA P k S Nd 5.1508.08.05.150cos =⨯==∑ϕ根据计算负荷，选用KBSG-400/10矿用隔爆型干式变压器。

（三）3# 移动变电站的计算3#动力移动变电站负荷统计：计算电力负荷总视在功率ϕcos 取0.8 d k 取0.65电力负荷总视在功率为KVA P k S N d 5.4527.065.04.487cos =⨯==∑ϕ根据计算负荷，选用KBSGZY-630/10矿用隔爆型移动变电站1台。

（四）高压电缆线路参数：1、中央变电所3#高开至采区变电所电缆型号：MYJV22-8.7/10-3×120mm 2，长度850米。

2、中央变电所5#高开至KBSGZY-630移动变压器，电缆型号：MYJV22-8.7/10-3×50mm 2，长度200米。

3、中央变电所7#高开至中央变电所1#水泵软起开关，电缆型号：MYPTJ-8.7/10-3×50+3×25/3+3×2.5mm 2，长度25米。

高压开关柜整定地面配电室1、名称：高压开关规格型号：GG1A-125 编号：1601 进线柜Ie=333A （1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，取12A.2、名称：高压开关规格型号：GG1A-03 编号：1602 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A)过流延时取0.6S CT=300/5= 60 295/60=4.9 根据井下设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885ACT=300/5=60 885/60=14.75（A）为避免出现越级跳闸，取12A.3、名称：高压开关规格型号：GG-1A-07编号：1607 额定电流300A 所带负荷320KW Ie=30.7A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=39.9(A) 取40A过流延时取0.5S CT=50/5=10 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A50/5=10 200/10=20 整定值取20A4、名称：高压开关规格型号：GG1A-07编号：1606 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 整定为8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A50/5=10 240/10=24（A）为避免出现越级跳闸，取22A.5、名称：高压开关规格型号：GG1A-07编号：1604 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.7=36.8(A) 取37A CT=50/5=5 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×37=185A CT=50/5 185/10=18.5 根据设备实际情况，整定值取20A6、名称：高压开关规格型号：GG1A-009编号：1612 控联络柜CT=400/5 Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×333=399.6(A) 取400A CT=400/5=80 400/80=5 整定为5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A CT=400/5=80 1200/80=15 为避免出现越级跳闸，速断整定值取12A7、名称：高压开关规格型号：GG1A-07编号：1608 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=50/5=10 40/10=4 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A CT=50/5=10 200/10=20 整定值取20A8、名称：高压开关规格型号：GG1A-07编号：1610 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 80/10=8 整定为8A 时限10S （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A 50/5=10 240/10=24 为避免出现越级跳闸，速断整定值取22A9、名称：高压开关规格型号：GG-1A-07编号：1611 额定电流300A 所带负荷320KW Ie=30.8A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 取40A过流延时取0.55 CT=50/5 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A 50/5=10 200/10=20 整定值取20A10、名称：高压开关规格型号：GG1A-03 编号：1614 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A) CT=300/5=60 295/60=4.9 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885A300/5=60 885/60=14.75（A）为避免出现越级跳闸，速断整定值取12A11、名称：高压开关规格型号：GG1A-125 编号：1615 额定电流400A Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，速断整定值取12A地面配电所控提风机高压开关柜1、名称：高压开关规格型号：GG-1A改编号：1639 所带负荷320KW Ie=30.8A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5A 整定值取6.5A2、名称：高压开关规格型号：GG-1A改编号：1640 所带负荷320KW Ie=30.7A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5 整定值取6.5A地面提风机房1、名称：高压开关规格型号：HYP261 编号：1632 所带负荷360KW Ie=34.6A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×34.6=44.9(A) 取45A CT=75/5=15 45/15=3 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×45=135（A）CT=75/5=15 135/15=9 为避免出现越级跳闸，速断整定值取8A2、名称：高压开关规格型号：HYP261 编号：1633 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A3、名称：高压开关规格型号：KYGG 编号：1634 一号风机二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 20/8=2.5 整定值取2.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A4、名称：高压开关规格型号：KYGG 编号：1635 所带负荷320KW Ie=30.8A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=75/5=15 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×40=120A CT=75/5=15 120/15=8 速断整定值取8A5、名称：高压开关规格型号：KYGG 编号：1636 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A6、名称：高压开关规格型号：KYGG 编号：1637 控2号风级二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A-204水平1、名称：高压开关规格型号：KGS1 编号：1647 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A2、名称：高压开关规格型号：KGS1 编号：1648 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A3、名称：高压开关规格型号：KYGG-11 编号：1618 用途：井下总开关Ie=252A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×252=302(A) 过流延时取3S CT=300/5=60 302/60=5.03为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：=3×302=906ACT=300/5=60 906/60=15.1 为避免出现越级跳闸，速断整定取12A4、名称：高压开关规格型号：KYGG-03 编号：1620 CT=50/5 Ie=30.3A 3#泵控制柜所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.3=39.39(A) 取40ACT=50/5 40/10=4A 根据设备实际情况整定值取4.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=50/5=10 200/10=20（A）根据设备实际情况整定值取36A5、名称：高压开关规格型号：KYGG-03 编号：1621 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：45A 时限为6S6、名称：高压开关规格型号：KYGG-04 编号：1624 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：10A 时限为6S7、名称：高压开关规格型号：KYGG-03 编号：1622 CT=75/5 Ie=36.6A 控-204 2#400KV A变压器所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×36.6=44(A)CT=75/5=15 44/15=2.9A 根据设备实际情况，整定值取2A（2）速断整定值为：=3.4×44=149.6A 取150ACT=75/5=15 150/15=10（A ） 整定值取10A（3）灵敏度系数校验4.344150min ==Iz Id >1.28、名称：高压开关 规格型号：KYGG-03 编号：1623 CT=400/5 Ie=192A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×192=230.4(A) 取230ACT=400/5=80 230/80=2.88 为避免出现越级跳闸，整定值取2.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×230=736ACT=400/5=80 736/80=9.2（A ） 整定值 取9A（3）灵敏度系数校验3230690min ==Iz Id >1.29、名称：高压开关 规格型号：KYGG-03 编号：1626 CT=75/5 Ie=30.3A 控-204 1#315KV A 变压器 所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ） 根据设备实际情况，整定值取15A（3）灵敏度系数校验540200min ==Iz Id >1.210、名称：高压开关 规格型号：KYGG-03 编号：1625 CT=75/5 Ie=30.3A 所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ） 整定值取15A11、名称：高压开关 规格型号：KYGG-03 编号：1627 CT=50/5 Ie=30.7A 所带负荷320KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×30.7=36.8(A) 取36ACT=50/5 36/10=3.6A 过流延时取1.4S 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT=50/5=10 144/10=14.4（A ） 取15A12、名称：高压开关 规格型号：KYGG-11 编号：1629用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×288=345.6(A) 取340A过流延时取3S CT=300/5=60 340/60=5.6 为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×340=1020ACT=300/5=60 1020/60=17（A）根据设备实际情况，速断整定为取12A12、名称：高压开关规格型号：KYGG-11 编号：1630 用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A)CT=75/5=15 36/15=2.4为避免出现越级跳闸，整定值取1.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×36=151.2A 取151ACT=75/5=15 151.2/15=10.1（A）速断整定值取10A-520水平1、名称：高压开关规格型号：PJG-300/6Y 编号：P-01 额定电流400A Ie=128.56A 取129A CT=300/5 所带负荷1336KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×129=154.8(A) 取155A CT=300/5 155/60=2.58 取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×155=619A CT=300/5 619/60=10.3A 根据井下实际情况，取12A2、名称：高压开关规格型号：PJG-200/6Y 编号：P-02 去-550采区变电所Ie=140A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×140=168(A) CT为200/5，根据设备实际情况，整定值取3.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×168=672ACT为200/5，时限取0.5S ，速断取12A3、名称：高压开关规格型号：PJG-100/6Y 编号：P-03 控280KW1#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，175/20=8.75( A) 根据设备实际情况，速断取12A4、名称：高压开关规格型号：PJG-100/6Y 编号：P-04 控315KV A 1#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）/=1.2×30.3=36(A) CT为100/5，过流取2A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A5、名称：高压开关规格型号：PJG-300/6Y 编号：P-05 控联络柜Ie=180A CT为300/5所带负荷1870KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A) CT为300/5，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×216=756ACT为300/5，时限取5S ，速断取12A6、名称：高压开关规格型号：PJG-100/6Y 编号：P-06 控-520水平2#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A) CT为100/5，根据设备实际情况，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A7、高压开关规格型号：PJG-100/6Y 编号：P-07 控280KW 2#泵Ie=280/10.392=26.9A CT为100/5（（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A8、名称：高压开关规格型号：PJG-100/6Y 编号：P-09 控280KW 3#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A10、名称：高压开关规格型号：PJG-400/6Y 编号：P-10 控500KV A、800KV A 移变所带负荷1300KW Ie=119A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×119=120(A) CT为400/5，120/80=1. 5 根据设备实际情况，整定值取1.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×120=360ACT为400/5 , 时限取5S 360/80=4.5，根据设备实际情况，速断取4A11、名称：高压开关规格型号：PJG-400/6Y 编号：P-08 控-550变电所II路变压器所带负荷2420KW Ie=233A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×233=280(A) CT为400/5，280/80=3.5 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×280=980ACT为400/5=80 , 时限取3S ，980/80=12.25 （A）速断取12A12、名称：高压开关规格型号：PJG-400/6Y 编号：P-19 控I路进线所带负荷1337KW Ie=153A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×153=199.8A) 取200A CT为400/5，200/80=2.5 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×200=600ACT为400/5=80 , 时限取2S ，600/80=7.5 （A）根据设备实际情况，速断取5A井下2.5米绞车房名称：高压开关规格型号：KYGG 编号：1649 所带负荷260KW Ie=25A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×25=32.5(A) CT=75/5 整定值取2.5A 时限0.6（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×2.5=162.5A CT=75/5，取11A低压馈电开关-204配电室1、名称：馈电开关规格型号：KBZ-400/1140II编号：4028 所带负荷41KW（1）Iz=1.2×41=49.2A 取50A（2）短路整定值为：Id=8 Iz=50×8=400A（3）灵敏度系数校验换算电缆长度为50m，查表两相短路4620A 4620/400=11.5>1.2 符合要求2、名称：馈电开关规格型号：KBZ-400/1140II编号：4030 所带负荷75KW人行车及主副井（1）Iz=1.2×75=90A（2）短路整定值为：Id=8 Iz=8×90=720A（3）灵敏度系数校验换算电缆长度为137m，查表两相短路3380A 3380/720=4.6>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4045 所带负荷100KW-204I路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4046 所带负荷100KW-204II路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求-520配电室低压馈电开关1、名称：馈电开关规格型号：KBZ-400/1140II编号：4060 备用暂整定为18A2、名称：馈电开关规格型号：KBZ-400/1140II编号：4012所带负荷116KW控-520及-410（1）Iz=1.2×116=140A（2）短路整定值为：Id=8 Iz=8×140=1120A（3）灵敏度系数校验换算电缆长度为300m，查表两相短路2058A 2058/1120=1.8>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4013 所带负荷335KW2路总开关（1）Iz=1.2×335=402A 取400A（2）短路整定值为：Id=8 Iz=8×400=3200A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/3200=1.6>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4014 所带负荷150KW-520I路总开关（1）Iz=1.2×150=180A 取400A（2）短路整定值为：Id=8 Iz=8×180=1440A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/1440=3.7>1.2 符合要求开关整定计算机电设备科二零一四年。

大刘煤矿高低压配电装置整定计算整定人：审核人：机电副总：机电矿长：目录一、地面变电所 (3)1、系统概况 (3)2、短路电流和短路容量计算 (3)3、开关整定计算原则 (6)4、高压开关整定计算、校验 (7)二、井下变电所 (11)1、系统概况 (11)2、短路电流和短路容量计算 (12)3、开关整定计算原则 (12)三、井下低压系统整定计算校验 (14)一、地面变电所1、系统概况1)、供电系统简介大刘煤矿供电系统来自35KV变电所（义刘线和西刘线）。

下井高压电缆为MYJV42-3*95 500米下有变压器6台，五台KBSG-315/6/0.66,一台KBSGZY-315/6/0.69 。

井下配电所采用双回路供电分列运行供电方式。

2)、嵩基煤业供电资料（1）、经经电业局提供徐庄变电站10KV侧标么值为：最大运行运行方式下：0.924 最小运行方式下：1.43 （2）、线路参数徐庄变电站到嵩基变电所线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米电抗、阻抗查表得；10KV架空线电阻、电抗：Xg=0.08×4.8=0.36ΩRg=0.3×4.8=1.44Ω10KV铠装电缆电阻、电抗：Xg=0.08×0.2=0.016ΩRg=0.506×0.2=0.1012Ω2、短路电流和短路容量计算（1）绘制电路图并计算各元件的相对基准电抗。

702电缆200m 702LGJ4800m702电缆618m徐庄变电站上下杆电缆架空线入井电缆S9-500/10/0.4S9-500/10/0.4S9-100/10/6选择基准容量Sd=100MVA基准电压Ud=10.5KV基准电流Id=Sd/√3Ud=100÷(1.732×10.5)=5.4987KA上级变压器电抗标么值X﹡b0=1.7745 上一级徐庄站提供上下杆电缆电抗标么值X﹡1= X0L(S j/U2p1)=0.06×(100÷10.5²)=0.0544架空线电抗标么值X﹡2= X0L（S j/Ud²）=0.36×（100÷10.5²）=0.3265从地面变电所入井井下配电所电缆电抗标么值：L=300mX﹡3= X0L（Sd/Ud²）=0.016×0.3×（100÷10.5²）=0.0435 从中央变电所到采区变电所电缆电抗标幺值：L=318mX﹡4= X0L（Sd/Ud²）=0.016×0.318×（100÷10.5²）=0.0046 地面变电所S9-500KVA变压器电抗值查表得：R b1=0.0204 X b1=0.128地面变电所S9-100KVA变压器电抗值查表得：R b1= 0.0233 X b1=0.0597X0--电抗系数L--电缆长度KmSd--基准容量Ud--基准电压（2）绘制等效电路图0 1.774510.8705K-1K-20 1.77450 1.774510.870520.1246K-30 1.774511.965240.1280 1.774511.965250.0597K-5K-630.0046K-4（3）计算短路电流和短路容量徐庄变电站k-1点的短路电流和短路容量计算三相短路电流：Id(³)k-1=Id/X b1∑d =5.4987÷1.7745=3.099KA 两相短路电流：Id(²)k-1=3.099÷1.15=2.695KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/1.7745=56.35（MVA ）徐庄变电站到嵩基地面变电所K-2点的短路电流和短路容量计算三相短路电流：Id(³)k-2=Id/X 1∑d =5.4987÷2.645=2.078 KA 总阻抗标么值： X 2∑d =1.7745＋0.8705 =2.645 两相短路电流：Id(²)k-2=2.078÷1.15=1.8077KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/2.645=37.807（MVA ）嵩基地面变电所到井下中央配电所K-3点的短路电流和短路容量计算三相短路电流：Id(³)k-3=Id/X 1∑d =2.078÷2.7696=0.75KA 总阻抗标么值： X 3∑d =1.7745＋0.8705＋0.1246=2.7696 两相短路电流：Id(²)k-3=0.75÷1.15=0.652KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/2.7696=36.106（MVA ）井下中央变电所到井下采区变电所K-4点的短路电流和短路容量计算三相短路电流：Id(³)k-3=Id/X 1∑d =2.078÷2.8156 =0.738KA 总阻抗标么值： X 3∑d =1.7745＋0.8705＋0.1246+0.0046=2.8156 两相短路电流：Id(²)k-3=0.738÷1.15=0.642KA三相短路容量: ∑=dd X S S 11-K 3）（=100/2.815 6=35.52（MVA ）嵩基地面500KVA,K-5点的短路电流和短路容量计算 三相短路电流：Id(³)k-4=Id/X 1∑d =2.078÷4.5475=0.457 KA 总阻抗标么值： X 4∑d =1.7745+2.645+0.128+8=4.5475 两相短路电流：Id(²)k-4=0.457÷1.15=0.397 KA 三相短路容量: ∑=dd X S S 11-K 3）（=100/4.5475=21.99（MVA ））3、 开关整定计算原则高压整定计算公式： 1、过流计算：I op.k =K rel K jx2、保护装置的灵敏度系数公式：K sen =3、电流速断保护：I op 。

井下中央变电所高压开关整定计算一、根据地面供电设计计算井下中央变电所短路电流:地面35KV 变电站至井下中央变电所(一回、二回)MYJV22-3*150型矿用聚氯乙烯绝缘钢带铠装交联电力电缆电阻、电抗：0R =0.14*0.85=0。

119Ω 0X =0.08＊0。

85=0。

068Ω 高压系统总阻抗为：=∑R 0.119Ω=∑X 0.74+0。

068=0.8088.6121808.0119.02/100002/2222)2(0=+=∑+∑=XP Ue I d A 二、（一）中央变电所1#干式变压器的计算1＃干式变压器负荷统计：计算电力负荷总视在功率 ϕcos 取0.8 d k 取0.9电力负荷总视在功率为KVA P k S Nd 7.1158.09.090cos =⨯==∑ϕ根据计算负荷，选用KBSG —400/10矿用隔爆型干式变压器. (二)2＃干式变压器的计算2#干式变压器负荷统计：计算电力负荷总视在功率ϕcos 取0.8 d k 取0.8电力负荷总视在功率为KVA P k S Nd 5.1508.08.05.150cos =⨯==∑ϕ根据计算负荷，选用KBSG —400/10矿用隔爆型干式变压器。

（三)3# 移动变电站的计算3#动力移动变电站负荷统计：计算电力负荷总视在功率ϕcos 取0.8 d k 取0。

65电力负荷总视在功率为KVA P k S N d 5.4527.065.04.487cos =⨯==∑ϕ根据计算负荷，选用KBSGZY-630/10矿用隔爆型移动变电站1台。

（四)高压电缆线路参数:1、中央变电所3#高开至采区变电所电缆型号:MYJV22-8。

7/10—3×120mm 2，长度850米.2、中央变电所5＃高开至KBSGZY —630移动变压器,电缆型号：MYJV22-8。

7/10-3×50mm 2,长度200米。

3、中央变电所7#高开至中央变电所1＃水泵软起开关，电缆型号：MYPTJ —8。

己3钢缆皮带高压开关整定计算一． 总负荷统计：1. 钢缆皮带主电机：)(32565.0500A kw =⨯同时启动 )(3900665.05002)(1950665.0500A A kw =⨯⨯⨯=⨯⨯其它负荷660V 系统)(1380615.1200A kw =⨯⨯)(5.517615.175A kw =⨯⨯其它负荷 )(5.17215.1150A kw =⨯二． 钢缆皮带高压进线及联络开关的整定：=∞⋅-≥∑In I k N 4.12.1g )]5.17225.86(3001.92.1[)]325325(30026.52.1[+⨯++⨯ 1137.04943.0+=)(6080.0倍= 取0.6倍 200开关取0.9瞬时过电流保护整定:∞⋅-≥I k N 4.12.1d ()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡⨯=∑+⋅)5.17225.86(3001.92.1)3900(30026.52.1In st in =2.966+0.1137=3.079(取3倍) 200开关=4.562 取5倍 联络开关的整定：()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡∙⨯=∑∞⋅-≥5.17225.863001.92.132520026.52.14.12.1g In I k N 倍取倍5.0)(4844.01137.037.0=+=1137.04.12.1+⋅⎪⎭⎫ ⎝⎛∞⋅+≥se In I k Nd =)1137.01950(20026.52.1+⨯ =2.2243+0.1137=2.338（倍） 取3倍6#、3#高爆的整定：In I k N ∑∞⋅-≥4.12.1g 32520026.52.1⨯= )(37.0倍=倍取4.0195020026.52.1se 4.12.1d ⨯=⋅∞⋅-≥In I k N =2.22 取3倍5#、4#高爆整定 ：In I k N ∑∞⋅-≥4.12.1g =）（5.17225.862001.92.1+⨯ （倍）17.0=取0.2倍se 4.12.1d ⋅∞⋅-≥In I k N +172.5=517.5+172.5 =0.45倍 取1倍己3变电所4#高爆开关的整定一、负荷统计轨道绞车 250KW ⨯1.15=287.5A250KW ⨯1.15⨯6=1725A二、变电所4#高爆的整定（100A ）1）、过载整定=∑∞⋅-≥In I K Ng 4.12.1)300(5.287)1001.92.1(⋅⨯=0.3956倍2）、短路整定=∑+⋅∞⋅-≥)(4.12.1In st In I K Nd )201725(1001.92.1+⨯ =2.3倍己3高强皮带12#100A 开关整定一、 总负荷统计：1. 高强皮带主电机660V 132KW 4台2台一组延时启动）（A 6.18212615.1kw 132=⨯⨯⨯ 7.7106.1036.3036.303215.1kw 132=++=⨯⨯）（A辅泵电机）（A 5.1115.1kw 10=⨯ 二、 变电所12#100A 高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =5.1126.3031001.92.1+⨯⨯⨯ 7.61813187.00⨯=816.0=+⋅∞⋅-≥se 4.12.1d In I k N （In ∑）=5.116.3036.18211001.92.1++⨯⨯ 8176.2= 三、 变电所12#高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =)5.117.7106.303(1001.92.1++⨯⨯ 8.10250013187.0⨯=152.1= 取1.2+⋅∞⋅-≥se 4.12.1d In I k N （In ∑）)5.1035.114.4556.1821(1001.92.1+++⨯⨯=15.3=取4倍13040机巷供电变压器容量计算一、 负荷统计机巷一、二部2⨯150KW=300KW 13040机巷一部75KW 掘进机190KW 潜水泵3⨯5.5KW=16.5KW 水泵37KW 煤综保2.5KV A 信号综保 4KV A KW pe 62545.2375.1619075150150=+++++++=∑二、 查的《井下电工》表3掘进机掘进工作面需用系数KX=0.3-0.4 加数平均功率因数7.06.0cos -=φ三、 据（3-1）所应选的变压器容量KV AKVA kx Pe S 3577.04.0625cos =∑≥φ 现变电所4#变压器选用500KV A 移变大于357KV A 符合要求12111采面的计算一、 机巷设备布置情况：主要负荷容量，1一部皮带 2⨯75KW2二部皮带 2⨯75KW3三部皮带4*75KW4一台37KW 水泵一部皮带，由己2下部变电所供电变电所馈电开关整定:2⨯75⨯1.15⨯6=1035A 取1100A其余设备总功率KW pe 48737)754()752(=+⨯+⨯=∑二、 采取变电所和移动变电站的变压器容量 沿用需要系数法来选择，可按式（3-1）计算φcos kx pe s ∑≥ 式 （3-1） 综采工作面需用系数由式（3-2）求得ptPd kx ∑+=6.04.0 77.04877546.04.0=⨯+=kx )(4688.077.0487cos 77.0KVA pe S ==∑≥φ 可选用一台KBSGZY-500KV A 移变对机巷二、三部皮带等设备的供电三、 据《井下电工》附录.5-6.KBSG 系列干式变压器（V2N=690V ）二次侧两相电流值（A ）1d 点电缆实际长度，电缆实际长度M, 电缆计算长度M 短路点 查的ID(2) 系数1d +（M 320952-） 170M 1d 551A 1.64m m m 604170)8507032095(22+-+- 780M 2d 933A四、 机巷移变的整定：4⨯75⨯1.15⨯6+2⨯75⨯1.15+37=2280A4⨯75+2⨯75=450⨯1.15+517A400A 馈电 长时取0.9 瞬时取6倍 2160A五、 变电所8#200A 高爆开关的整定，1. 总的额定电流为517A2. 单台最大启动电流为2100A3. 其余额定电流之和为2⨯75⨯1.15+37⨯1.15=215A六、 据式：356.05172007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng 59.1)2152100(2007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥IN st In I K Nd12111采面线路的计算一、 变电所5#高爆（100A ）开关的整定1、 采区计算前部运输机，2⨯250KW2⨯250⨯065=325A启动 250⨯0.65⨯6=975A采煤机200KW ⨯0.65=130A275KW ⨯0.65=179A乳化泵 200KW ⨯0.65=130后部运输机 2⨯160KW ⨯0.65=208A转载机 200KW ⨯0.65=130A2、 变电所5#高爆（100A ）开关的整定（200A ）1102002281.0)208130130179130325(10026.52.14.12.1⨯=+++++⨯⨯=∑∞⋅-≥In I K Ng 取1.4倍)130208130179130975(10026.52.1)(4.12.1+++++⨯=∑+⋅∞⋅-≥In st In I K Nd 1752002281368.0⨯= 倍997.3=为200A 开关时，过载取1.4倍 短路取2倍为100A 开关时，过载取1.4倍 短路取4倍11010采面的计算一、 机巷设备布置情况：主要负荷容量，1、 一部皮带 2⨯37KW2、 二部皮带 1140V 320KW3、 三部皮带4、 一台37KW 水泵二、一、三部皮带及37KW 水泵411KW 由现有掘进遗留的500KV A 移变供电，二部溜子320KW 由掘进遗留溜子，500KV A 移变 由机电二队改为1140V 供电，三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N ）=690V 二次侧两相短路电流值（A ）电缆实际长度 电缆计算长度 短路点 查得IdA 安全系数m d d mm d 8007095200302009524322+++- 679568111141=+m 42d d 10634080 4002200 6.285.1四、 机巷移变的整定1#:4⨯75⨯1.15+2⨯37⨯1.15+37⨯1.15=473A4⨯75⨯1.15⨯6+2⨯37⨯1.15+37⨯1.15=2200A400A 馈电的整定 长延时 取0.9倍2200÷360=6.24 瞬时取6倍2#:320KW 溜子⨯0.65=208320⨯0.65⨯6=1248400A 馈电的整定： 长延时 取0.5倍1248÷200=6.24 瞬时 取7倍为便于计算 320KW ⨯1.15=3683#2*75*1.15+185*1.15=385.252*75*1.15*6+185*1.15=1247400A 馈电的整定： 长延时 取0.9倍1247÷360=3.46 瞬时 取4倍4#（160+55）*1.15=247.25160*1.15*6+55*1.15=1167400A 馈电的整定： 长延时 取0.6倍1167÷240=4.86 瞬时 取5倍五、 变电所15#高爆开关（400A ）的计算：1. 总的额定电流473+208+385+247=1313A2. 单台最大启动电流未2100A3. 其余额定电流之和为（3⨯37+208+150+185+160+55）⨯1.15=999.35A 六、 据式倍45.013134007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng 倍）（068.135.99921004007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥In st In I K Nd为400A 开关时，过载取0.5倍、延时取4、9.5S 短路取最小值1.6倍11010采面线路的计算1、 己1变电所#高爆（400A ）开关的整定;1、 采面负荷计算：运输机2⨯250KW2⨯250⨯0.65=325A启动250⨯0.65⨯6=975A采煤机200KW ⨯0.65=130A275KW ⨯0.65=179A乳化泵200⨯0.65=130A转载机200KW ⨯0.65=130A2、 变电所6#高爆开关的整定（400A ）)1793130325(40026.52.1)4.12.1(+⨯+⨯=∑∞⋅-≥In I k Ng =0.509.取0.6倍延时位置3，为7.4S)1791303975(40026.52.1)(4.12.1+⨯+⨯=∑+⋅∞⋅-≥In st In I K Nd =0.88倍取小值1.6倍己3瓦斯抽放泵站的整定计算：1、 瓦斯抽放泵 200KW ⨯1.15⨯6=1380A其余负荷20A2、 己3上部变电所5#高爆200开关的整定1、高爆开关过载电流的整定 In I k Ng ∑∞⋅-≥)4.12.1()2015.1200(2001.92.1+⨯⨯= =0.000659⨯250 =0.16取0.2倍2、瞬时过电流保护整定)2015.1200(2001.92.1)(4.12.1+⨯⨯=∑+⋅∞⋅-≥In st In I K Nd =0.97倍取1.6倍3、 己3上部变点所10#高爆100A 开关的整定 )30015.1200(1001.92.1)4.12.1(+⨯⨯=∑∞⋅-≥In I k Ng =0.69倍取0.8倍)300615.1200(1001.92.1)(4.12.1+⨯⨯⨯=∑+⋅∞⋅-≥In st In I K Nd =2.2倍取3倍11071采面的供电计算一、 机巷设备布置情况主要负荷容量：1、一部皮带4⨯75KW 1200M2、二部皮带4⨯75KW 650M二、由于一部皮带长度为1200M 选用2台KBSG2Y-500KV A 移变对机巷一、二不皮带等设备进行供电三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N=690V ）二次侧两相短路电流值 d1点电缆实际长度电缆实际长度 电缆计算长度 短路点查的值 整定电流 整定系数)65070()8095()8095()8095(2232221-+------d d d6424621805044624250425042=+=+++4321d d d d1126141853235323400/400400/4002000/22002000/22008.2/8.25.3/4.26.2/4.26.2/4.2四、机巷移变的整定1#移变400馈电的整定AA 34515.175********.1754=⨯⨯=⨯⨯⨯ 长延时取0.9倍 瞬时取6倍2#移变同1#移变五、变电所10#300A 高爆开关的整定1、总的额定电流为：730402345=+⨯2、单台最大启动电流为：2100A3、其余额定电流之和为：A 38540345=+ 据式：7303007.82.1)4.12.1(⨯⨯=∑∞⋅-≥In I k Ng=0.34倍)3852070(3007.82.1)(4.12.1+⨯=∑+⋅∞⋅-≥In st In I K Nd =1.12倍过载去0.4倍延时取4 瞬时取最小值1.6倍 六、变电所9#高爆（400A ）开关的整定 1、采面主要负荷：前部运输机，2⨯250KW2⨯250⨯065=325A启动 500⨯0.65⨯6=1950A 后部运输机、2⨯110KWAIn 14365.01102=⨯⨯=采煤机300KW ⨯0.65=195A 375KW ⨯0.65=243.75A 乳化泵 200KW ⨯0.65=1302、变电所9#高爆（400A ）开关的整定：59.0)13014375.243195325(40026.52.14.12.1=++++⨯⨯=∑∞⋅-≥In I K Ng取0.6倍)13014375.2431951950(40026.52.1)(4.12.1++++⨯=∑+⋅∞⋅-≥In st In I K Nd75.2661000570342.0⨯= 倍518.1=为400A 开关时，过载取0.6倍 、延时取3、短路取1.6倍己4大巷照明综保的整定1、 照明综保的短路保护整定2、 根据找灯30M1台20W 巷道长800M 应安装26台，总功率为690W=0.69KW电压为127V I=20/127=0.15 0.15⨯26=4.09A熔体选择AA KVA Ir IeIQeIr 4.209.45.28.145.28.1=+-=∑+-=取10A3、 据《煤矿井下电工手册》第5章表（13-1-14）查的电缆换算每500米短路电流为20A倍熔体短路电流安全系数5.121020≥===P I根据以上计算：照明综保干线选用24电缆，最远可供电约为600米11071机巷二部皮带补充计算己2二部皮带整定为2200A 大于安全系数1.5倍两相短路电流不得小于3300A 采用两趟低压电缆并联运行一趟270。

井下中央变电所高压开关整定计算一、根据地面供电设计计算井下中央变电所短路电流:地面35KV 变电站至井下中央变电所(一回、二回)MYJV22-3*150型矿用聚氯乙烯绝缘钢带铠装交联电力电缆电阻、电抗：0R =0.14*0.85=0.119Ω 0X =0.08*0.85=0.068Ω 高压系统总阻抗为：=∑R 0.119Ω=∑X 0.74+0.068=0.8088.6121808.0119.02/100002/2222)2(0=+=∑+∑=XP Ue I d A 二、（一）中央变电所1#干式变压器的计算1#干式变压器负荷统计：计算电力负荷总视在功率 ϕcos 取0.8 d k 取0.9电力负荷总视在功率为KVA P k S N d 7.1158.09.090cos =⨯==∑ϕ根据计算负荷，选用KBSG-400/10矿用隔爆型干式变压器。

（二）2#干式变压器的计算2#干式变压器负荷统计：计算电力负荷总视在功率 ϕcos 取0.8 d k 取0.8电力负荷总视在功率为KVA P k S Nd 5.1508.08.05.150cos =⨯==∑ϕ根据计算负荷，选用KBSG-400/10矿用隔爆型干式变压器。

（三）3# 移动变电站的计算3#动力移动变电站负荷统计：计算电力负荷总视在功率ϕcos 取0.8 d k 取0.65电力负荷总视在功率为KVA P k S N d 5.4527.065.04.487cos =⨯==∑ϕ根据计算负荷，选用KBSGZY-630/10矿用隔爆型移动变电站1台。

（四）高压电缆线路参数：1、中央变电所3#高开至采区变电所电缆型号：MYJV22-8.7/10-3×120mm 2，长度850米。

2、中央变电所5#高开至KBSGZY-630移动变压器，电缆型号：MYJV22-8.7/10-3×50mm 2，长度200米。

3、中央变电所7#高开至中央变电所1#水泵软起开关，电缆型号：MYPTJ-8.7/10-3×50+3×25/3+3×2.5mm 2，长度25米。

井下高压开关整定计算井下6KV 线路电压取6000V ，功率因数取0.80，负荷率取1，干线同时系数取0.80。

在统计一个对拉工作面或碛头及其它负荷时，考虑同时工作设备的最大负荷，同时系数取１。

一、+215m 水平（一）+215m 水平北九石门１、供瓦斯抽采开关（５0 A ）整定 （1）过载保护整定：负荷为瓦斯泵55 Kw ，24162风巷绞车47.8，总负荷P 为１０２.８Kw ，最大电机55Kw ，()A P I e 6.137.8/8.10215.17.8/15.11=⨯==故：6.027.0506.13倍 取＝ＩＺ１=(2)短路保护整定0.299.07.85097.545.379 取＝ＩＺ２=⨯+=+∑ige eQe k I I I式中：I Q e:本石门最大的负荷起动电流，即瓦斯泵起动负荷为最大，则I Q e=1.15×55×6=379.5（A ）∑:eI 其余负荷电流（A ），()∑=⨯=A Ie97.547.4815.1I ge : 高压配电装置额定电流值(A) 50 2、供24162干变开关（５0 A ）整定（1）过载保护整定：负荷为采煤机150 Kw ，24162工作面溜子55KW ，总负荷P 为206.2Kw ，最大电机150Kw ，()A P I e 3.277.8/2.20615.17.8/15.11=⨯==故：5.045.0503.27倍 取＝ＩＺ１=(2)短路保护整定2.353.27.85063.641035 取＝ＩＺ２=⨯+=+∑ige eQe k I I I式中：I Q e:本石门最大的负荷起动电流，即采煤机起动负荷为最大，则 I Q e=1.15×150×6=1035（A ）∑:eI 其余负荷电流（A ），()∑=⨯=A Ie63.642.5615.1I ge : 高压配电装置额定电流值(A) 50（二）+215m 水平北八石门１、供2416１干变开关（５0 A ）整定 （1）过载保护整定：负荷为采煤机150 Kw ，24162工作面溜子55KW ，总负荷P 为206.2Kw ，最大电机150Kw ，()A P I e 3.277.8/2.20615.17.8/15.11=⨯==故：5.045.0503.27倍 取＝ＩＺ１=(2)短路保护整定2.353.27.85063.641035 取＝ＩＺ２=⨯+=+∑ige eQe k I I I式中：I Q e:本石门最大的负荷起动电流，即采煤机起动负荷为最大，则 I Q e=1.15×150×6=1035（A ）∑:eI 其余负荷电流（A ），()∑=⨯=A Ie63.642.5615.1I ge : 高压配电装置额定电流值(A) 50 ２、供信号照明开关（５0 A ）整定 （1）过载保护整定： 负荷为信号照明 10KVA 。
