Micro-Hite测高仪+POWER PANEL操作手册
2. 开启电源:
3. 测头通过补偿点后出现: 4. 启动电感测头:
5. 电感测头测量位置:
用手将测头内推 到底便进入垂直 度测量功能
测量高度
6. 启动垂直度测量:
按下功能按键
屏幕显示
第7页
7. IG-13 测量执行:
操作手册
TESA MICRO-HITE
8. 结束测量及显示测量结果:
IG-13 测头最快移动速度≤20mm/s 按下功能按键
2.4 文件管理
中心线对中心线的分类级别 好 / 拒绝
在孔内找极值点得到的测量值 在轴上找极值点得到的测量值 配置触测点
确定配置结果并返回主菜单
检查文件 可以打开文件并改变公差带
第 34 页
操作手册
TESA MICRO-HITE
退出检查模式 分步显示程序
自动检查程序
删除文件 “可以从 RAM 中删除 .DAT, .RES, .STA 文件或从 MEMORY 卡中删 除 .DAT 文件”
退出“在 1 个坐标轴内 测量程序”模式
2、测量程序编辑中的主要符号和他们的意义
第 32 页
2.1 测头常数
操作手册
TESA MICRO-HITE
改变校验块的尺寸 每次测量后输入测头常数
2.2 建立参考点
编辑程序时设定测头常数
“PRESET”功能 找孔的顶点设定参考点 编辑测量程序时设定参考点
每测完一个工件确定新参考点 找轴的顶点设定参考点
六、预设归零:按 键
1. 输入默认值后，按 ENTER 键。 2. 使用驱动轮触测基准点即可完成预设。
七、自动测圆模式:
第5页
操作手册
TESA MICRO-HITE

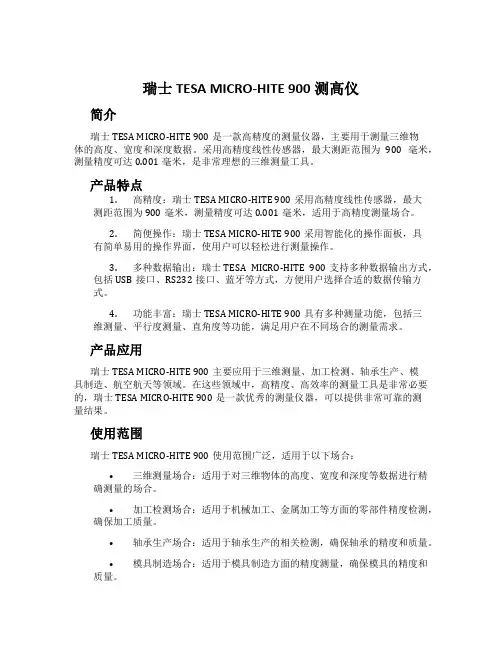

瑞士TESA MICRO-HITE 900测高仪
瑞士TESA MICRO-HITE 900测高仪简介瑞士TESA MICRO-HITE 900是一款高精度的测量仪器，主要用于测量三维物体的高度、宽度和深度数据。
采用高精度线性传感器，最大测距范围为900毫米，测量精度可达0.001毫米，是非常理想的三维测量工具。
产品特点1.高精度：瑞士TESA MICRO-HITE 900采用高精度线性传感器，最大测距范围为900毫米，测量精度可达0.001毫米，适用于高精度测量场合。
2.简便操作：瑞士TESA MICRO-HITE 900采用智能化的操作面板，具有简单易用的操作界面，使用户可以轻松进行测量操作。
3.多种数据输出：瑞士TESA MICRO-HITE 900支持多种数据输出方式，包括USB接口、RS232接口、蓝牙等方式，方便用户选择合适的数据传输方式。
4.功能丰富：瑞士TESA MICRO-HITE 900具有多种测量功能，包括三维测量、平行度测量、直角度等功能，满足用户在不同场合的测量需求。
产品应用瑞士TESA MICRO-HITE 900主要应用于三维测量、加工检测、轴承生产、模具制造、航空航天等领域。
在这些领域中，高精度、高效率的测量工具是非常必要的，瑞士TESA MICRO-HITE 900是一款优秀的测量仪器，可以提供非常可靠的测量结果。
使用范围瑞士TESA MICRO-HITE 900使用范围广泛，适用于以下场合：•三维测量场合：适用于对三维物体的高度、宽度和深度等数据进行精确测量的场合。
•加工检测场合：适用于机械加工、金属加工等方面的零部件精度检测，确保加工质量。
•轴承生产场合：适用于轴承生产的相关检测，确保轴承的精度和质量。
•模具制造场合：适用于模具制造方面的精度测量，确保模具的精度和质量。
•航空航天场合：适用于航空航天领域中的相关测量，确保产品的精度和质量。
维护保养瑞士TESA MICRO-HITE 900在使用过程中需要进行定期的维护和保养，以保证其正常运转和使用寿命。

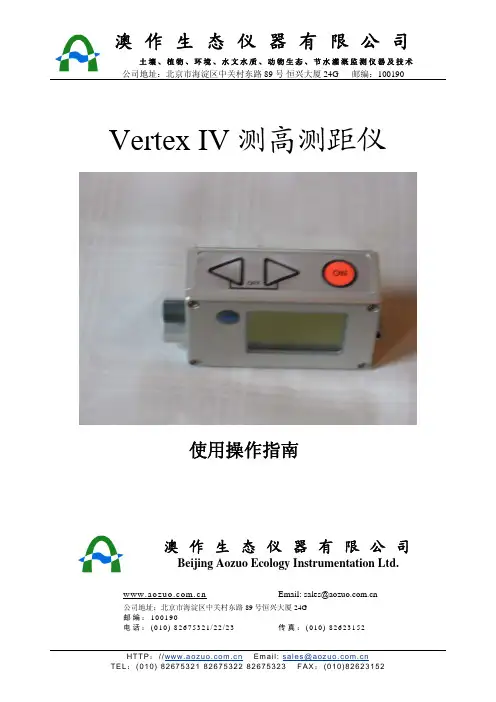

Vertex IV测高测距仪使用说明
当我们用Relaskopic方法测量时，Vertex IV内建断面面积系数（BAF）功能就可以用来 调节树木最小直径。当同一区域内多棵树木相互遮掩，决定一棵树包含在这个区域内还是 排除在这个区域外就变得非常困难，而这一功能在此时非常有用。
数据通过红外线或蓝牙传输（可选），结果可以保存，也可以通过专业数字测径尺、 个人电脑或掌上电脑处理。
举例：你包内的温度为 15℃/59F，外界空气温度为-5℃/23F，你取出仪器直接测量的话， 测量结果就会显示是 10.40m/34.00ft，而不是正确的 10.00m/32.80ft。
因此在校准时如果达不到温度平衡，这个测量误差就会长期带入到你的测量工作，直 到你下次按照正确的方法校准。
-定期检查设备并在需要的情况下重新校准。 -不要触摸以前前端的温度传感器（视镜和喇叭间的金属突）。 -在没有达到周围环境温度之前不要进行校准。 -在进行高度测量时，尽可能地保持仪器垂直于水平面。 三角函数法计算高度基于两个角和距离，距离可以用带尺手动测量，也可以通过 T3 异 频雷达发射器测量。如果采用带尺手动测量，应该在角度和高度测量之前将距离输入到仪 器中。
与测量带尺和激光类仪器不同的是，Vertex IV采用的是超声波来测量距离，可以用在 没有参考点的测量，超声波在遇到障碍物时不会穿过它，而是会在障碍物周围寻求最短的 路径。
高度测量是通过角度和距离测量中的参数通过三角函数计算出的，Vertex IV默认为测 量物体是垂直于地面的。
Vertex IV对于每个目标都会有无数个测量结果，设备每次会显示同一目标的最后4个测 量高度。
校准 用一个测量带尺在 Vertex IV 和 T3 之间精确地测量 10 米的距离（32.8 英尺），机器和
100190测量部件不能开始低电量电池放置错误更换电池将电池正确放置异频雷达收发机不能开始低电量更换电池没有测量结果出现异频雷达收发机关闭异频雷达收发机电量低环境噪音影响太大异频雷达收发机类型错误与测量目标间角度太大设备没有固定没有水平参比开启异频雷达收发机更换电池在其它样点测量更换异频雷达收发机类型增加与测量目标间的距离将设备固定牢固小心摇动测量头错误不符合实际的数据环境噪音影响太大设备没有固定在其它样点测量将设备固定牢固快速启动向导使用异频雷达收发机测量高度直到交叉瞄准线消失重复以上操作进入下一个测量在没有异频雷达收发机条件下测量高度键显示height显示mdist手动测量如果数值错误按箭头键修改如果正确直接使用直到交叉瞄准线消失重复以上操作进入下一个测量水平测量高度显示height显示mdist手动测量如果数值错误按箭头键修改如果正确直接使用再按直到交叉瞄准线消失重复以上操作进入下一个测量角度测量开启vertexiv并使用箭头键直到出现angle直到交叉瞄准线消失距离测量dme按左箭头键并读数httpemail
数据通过红外线或蓝牙传输（可选），结果可以保存，也可以通过专业数字测径尺、 个人电脑或掌上电脑处理。
举例：你包内的温度为 15℃/59F，外界空气温度为-5℃/23F，你取出仪器直接测量的话， 测量结果就会显示是 10.40m/34.00ft，而不是正确的 10.00m/32.80ft。
因此在校准时如果达不到温度平衡，这个测量误差就会长期带入到你的测量工作，直 到你下次按照正确的方法校准。
-定期检查设备并在需要的情况下重新校准。 -不要触摸以前前端的温度传感器（视镜和喇叭间的金属突）。 -在没有达到周围环境温度之前不要进行校准。 -在进行高度测量时，尽可能地保持仪器垂直于水平面。 三角函数法计算高度基于两个角和距离，距离可以用带尺手动测量，也可以通过 T3 异 频雷达发射器测量。如果采用带尺手动测量，应该在角度和高度测量之前将距离输入到仪 器中。
与测量带尺和激光类仪器不同的是，Vertex IV采用的是超声波来测量距离，可以用在 没有参考点的测量，超声波在遇到障碍物时不会穿过它，而是会在障碍物周围寻求最短的 路径。
高度测量是通过角度和距离测量中的参数通过三角函数计算出的，Vertex IV默认为测 量物体是垂直于地面的。
Vertex IV对于每个目标都会有无数个测量结果，设备每次会显示同一目标的最后4个测 量高度。
校准 用一个测量带尺在 Vertex IV 和 T3 之间精确地测量 10 米的距离（32.8 英尺），机器和
100190测量部件不能开始低电量电池放置错误更换电池将电池正确放置异频雷达收发机不能开始低电量更换电池没有测量结果出现异频雷达收发机关闭异频雷达收发机电量低环境噪音影响太大异频雷达收发机类型错误与测量目标间角度太大设备没有固定没有水平参比开启异频雷达收发机更换电池在其它样点测量更换异频雷达收发机类型增加与测量目标间的距离将设备固定牢固小心摇动测量头错误不符合实际的数据环境噪音影响太大设备没有固定在其它样点测量将设备固定牢固快速启动向导使用异频雷达收发机测量高度直到交叉瞄准线消失重复以上操作进入下一个测量在没有异频雷达收发机条件下测量高度键显示height显示mdist手动测量如果数值错误按箭头键修改如果正确直接使用直到交叉瞄准线消失重复以上操作进入下一个测量水平测量高度显示height显示mdist手动测量如果数值错误按箭头键修改如果正确直接使用再按直到交叉瞄准线消失重复以上操作进入下一个测量角度测量开启vertexiv并使用箭头键直到出现angle直到交叉瞄准线消失距离测量dme按左箭头键并读数httpemail

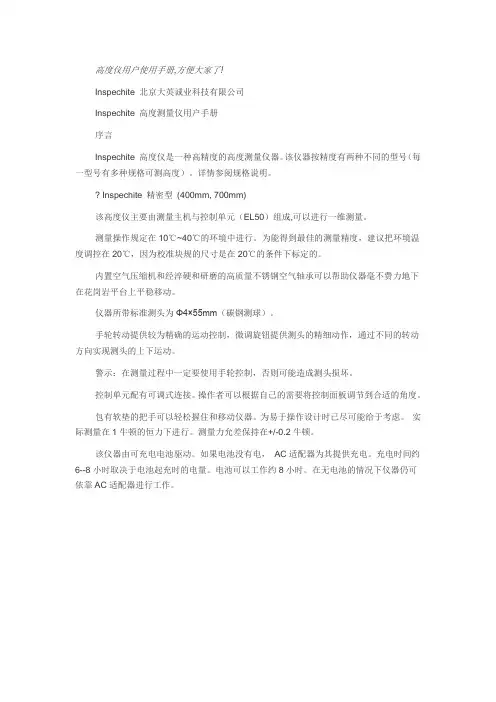

高度仪用户使用手册
高度仪用户使用手册,方便大家了!
Inspechite 北京大英诚业科技有限公司
Inspechite 高度测量仪用户手册
序言
Inspechite 高度仪是一种高精度的高度测量仪器。
该仪器按精度有两种不同的型号（每一型号有多种规格可测高度）。
详情参阅规格说明。
? Inspechite 精密型(400mm, 700mm)
该高度仪主要由测量主机与控制单元（EL50）组成,可以进行一维测量。
测量操作规定在10℃~40℃的环境中进行。
为能得到最佳的测量精度，建议把环境温度调控在20℃，因为校准块规的尺寸是在20℃的条件下标定的。
内置空气压缩机和经淬硬和研磨的高质量不锈钢空气轴承可以帮助仪器毫不费力地下在花岗岩平台上平稳移动。
仪器所带标准测头为Φ4×55mm（碳钢测球）。
手轮转动提供较为精确的运动控制，微调旋钮提供测头的精细动作，通过不同的转动方向实现测头的上下运动。
警示：在测量过程中一定要使用手轮控制，否则可能造成测头损坏。
控制单元配有可调式连接。
操作者可以根据自己的需要将控制面板调节到合适的角度。
包有软垫的把手可以轻松握住和移动仪器。
为易于操作设计时已尽可能给于考虑。
实际测量在1牛顿的恒力下进行。
测量力允差保持在+/-0.2牛顿。
该仪器由可充电电池驱动。
如果电池没有电，AC适配器为其提供充电。
充电时间约6--8小时取决于电池起充时的电量。
电池可以工作约8小时。
在无电池的情况下仪器仍可依靠AC适配器进行工作。

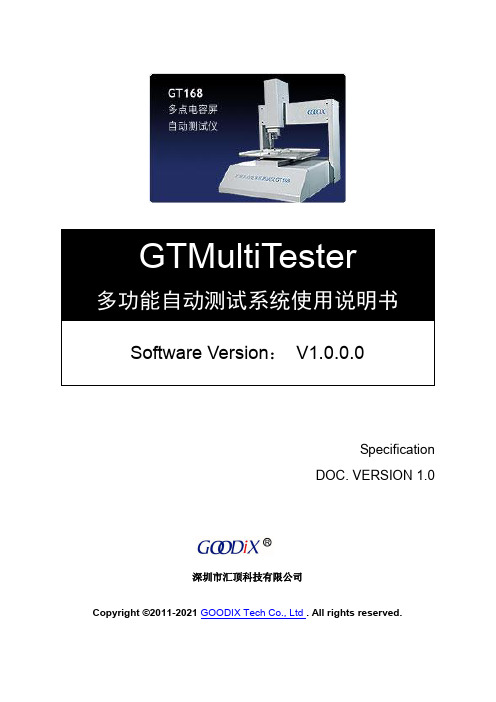

多功能电容屏自动测试系统_使用说明书
2
软件界面介绍 ....................................................................................................................................... 6 2.1 2.2 2.3 2.4 主界面 ....................................................................................................................................... 6 坐标相关演示 ........................................................................................................................... 9 采样数据分析 ......................................................................................................................... 13 系统工具条功能介绍 ............................................................................................................. 17 2.4.1 选项设置...................................................................................................................... 17 2.4.2 启动测试和停止测试.................................................................................................. 22 2.4.3 坐标方向校正.............................................................................................................. 22 2.4.4 坐标数据源选择.......................................................................................................... 23 2.4.5 获取配置和发送配置.................................................................................................. 23 2.4.6 手动截图...................................................................................................................... 24 2.4.7 版本显示及获取.......................................................................................................... 24............................................................................................................................ 25 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 3.10 3.11 3.12 精确度测试（含自定义测试点功能） ................................................................................. 26 抖动度测试（含自定义测试点功能） ................................................................................. 27 横向线性度测试 ..................................................................................................................... 28 纵向线性度测试 ..................................................................................................................... 29 对角线线性度测试 ................................................................................................................. 30 正斜向线性度测试 ................................................................................................................. 31 反斜向线性度测试 ................................................................................................................. 32 自定义线性度测试 ................................................................................................................. 33 灵敏度测试 ............................................................................................................................. 34 整机画线测试 ......................................................................................................................... 35 边框画线测试 ......................................................................................................................... 36 压力测试（负荷测试） ......................................................................................................... 37
美高立多功能电力仪表-用户手册
7.3 模拟量变送输出............................................................................................................... 26
8 维护与故障排除..........................................................................................................................29
<20mΩ
45～65Hz
AC/DC：80V～270V
<4VA
2 路脉冲输出，常数：5000 或 20000imp/kWh(kvarh) 最多 1 路 RS-485 通讯，Modbus-RTU 协议，波特率：2400～ 1最9多2040b路p开s 关量输入，干结点方式
4 面板说明与测量信息显示............................................................................................................. 6 4.1 LED 数码管显示................................................................................................................. 6 4.2 LCD 液晶显示..................................................................................................................... 8
英士测高仪说明书
英士测高仪说明书一、功能键说明R阅读键:依次读取所测第一至第六根导线的读数。
M测量键:按一下即完成全部测量功能。
Auto/Off电源开关:按一下打开电源，不按任何键三分钟后，电源自动关闭。
R和M键:同时按这两个键，消除所有数据。
TOP/BTM开关:在TOP位置，测离地最高第六至第一根导线。
在BTM位置，测离地最低第一至第六根导线。
Mea/Cal开关:在Mea位置，仪器测架空导线;在Cal位置，仪器测室内距离或其他大物体的距离，也可以测标准物体的距离，作为检验仪器精度的依据。
二、操作步骤1.打开ON键。
2.站在导线下方与导线平行位置。
3.等显示屏温度值与大气温度一致。
4.如果测导线高度，把Mea/Cal开关定到Mea位置，如果测离地最低第一至第六根导线，把TOP/BTM开关定到下档，如果测离地最高至第一根导线，把该开关定到上档。
5.两手水平握稳测高仪(也可置于水平地面)，按下M键，约2-3秒后松开。
6.按R即显示测量值。
如TOP/BTM开关在下档，显示屏按顺序显示离地最近的导线与仪器底部的距离，第一根线与第二根线的距离，第三根线与第二根线的距离……如所测的导线数量不够六根，显示值为------。
如TOP/BTM开关在上档，显示屏按顺序显示离地最高的导线与仪器底部的距离，第六根导线与第五根导线的距离，第五根导线与第四根导线的距离(注:该值前面有“-”符号，表示负值)，其余依次类推。
7.同时按R和M键，清除所有数据。
三、电池低电压报警和更换电池1.电池电压低于6V，仪器会自动报警，并在显示屏中间上方有显示。
用户应及时更换电池，否则测量值不准，电池漏液会严重损坏仪器。
2.电池盒在仪器左下方，滑开盖后，取出9V旧电池，注意极性，换上新电池，再盖上盖子。
四、其他注意事项1.CHM6000系列测高仪显示单位为公制，不需要英制/公制转换。
2.理论上讲，CHM6000仪器在大气温度摄氏20度时，测量范围3-30米。

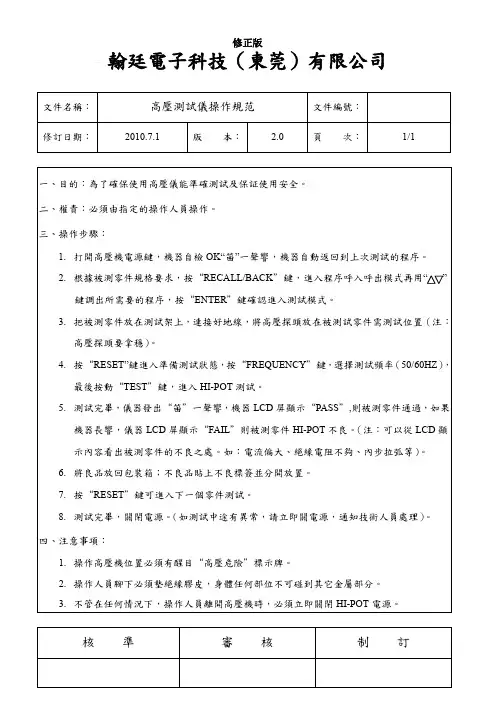

高压测试仪操作规范_修正版
