激光测距仪操作说明书一．激光测距仪硬件介绍HUDLCD显示器RS232数据串口扳机LCD显示器二．测距仪的技术指标a)罗盘(抗磁性传感器，Post-Fluxgate 技术)i."0.5 º 精确度b)磁倾仪i."0.1 º 倾斜精度ii."40 º 倾斜范围c)测距i.精度–测８５米外的白目标精度为０.１米ii.最大距离–１８５０米(反射目标)iii.最小距离–３米iv.高压输电线１７５米v.杆状标志４００米vi.树（无叶）４００米vii.建筑物，树（有叶）８００米三．激光测距仪的基本操作3．1 如何校对激光测距仪●开启电源●按“MENU” 健●用>?键来进行功能选择●选择“COMP” 并按下“Enter” 键●选择“CAL” 并按下“Enter” 键●LCD显示窗显示“Initializing Please Wait!” &“Rotate Unit for Calibration” 信息●以射击的姿势扣住扳机. LCD显示窗显示“Data PointCount” 信息●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●在转动中，慢慢地从上到下，从左到右移动(±40º的范围)●虽着 Contour 的移动, 你将看到数据点(Data PointCount) 在增加。
当其值增加到275时，罗盘校对操作就完成了。
松开板机，系统恢复原来的设置●每次系统上电都必须要重复以上操做3.2 开机自检自检信息：仪器开机后将进行自检，自检信息将显示在LCD 显示屏上:Selft TestControur XLRic当自检信息结束后回到以前的测量界面时，说明自检成功，否则会出现以下错误信息:End Of Self Test*** Fall3.3 标准测量模式下的测量标准模式是仪器在开机后默认的模式，在这种模式下，仪器将显示所测目标的距离、方位和倾斜值。
Contour XLRic 测距仪使用说明概要信息介绍恭喜你，你已经接触到了拥有最先进技术的新一代服务于测距和其他测绘应用的仪器。
这种紧凑型手持式测距仪能在不需要棱镜和制动反射介质的情况下应用于多种距离测量。
系统包含了预置的功能强大的测绘软件，同时也提供了集成型数字罗盘和倾斜仪模块。
此设备还改进了操作功能和使用方法，使其操作、维护和学习更简便。
改进的方面包括：测距精度和分辨率有所提高。
尺寸和重量缩小。
防水程度达到IP67和NEMA6级。
电池组可拆装、寿命延长。
提供带低压报警的电源管理功能和用户可选择的“Power Off”模式以保护电力。
方形十字丝设立激光束大小。
恶劣天气操作模式可提高在雾，雪，雨，尘，天气中的观测效果。
提供橡胶缓冲挡用于保护仪器重要部位。
符合人体工程学设计的处理减少手臂和手腕的疲劳。
大屏幕液晶显示屏有助于控制和操作显示。
对于了解常规测量或激光设备仪器的操作者来说，掌握激光测距仪的使用易如反掌，同样，对于首次使用该仪器的人来说也将会发现掌握其操作是非常简便的，因为它克服了之前的一些传统测绘操作上的不足。
拆封当你第一次拿到测距仪的时候，请仔细检查装运箱有没有损坏。
有任何的破损痕迹都应立刻与仪器公司联系。
将箱子朝上打开，对照以下明细列表进行核查：激光测距仪一台；操作手册一本；电池一块；充电器一台；软件便携包一个。
如果上述任何东西缺失，可以联系测距仪的客户服务部门，电话：770-409-9660，e-mail：techsupport@.。
拨打包装清单上的电话能迅速得到售后服务。
请注意其他的附件将被详细列表于包装清单上。
装运箱仪器被装在耐用防水的装运箱内并用包装绳包好。
它足以承受仪器、电池和电线的重量。
看清装运箱上的方向指示标签，以保证仪器能安全搬运。
功能介绍此测距仪是个可用于距离测量，方位角、倾角测量的多功能仪器。
Contour XLRic仪器运用的是激光雷达技术进行测距。
当拉动扳机，仪器每秒发射出数以百计的不可见镭射激光脉冲。

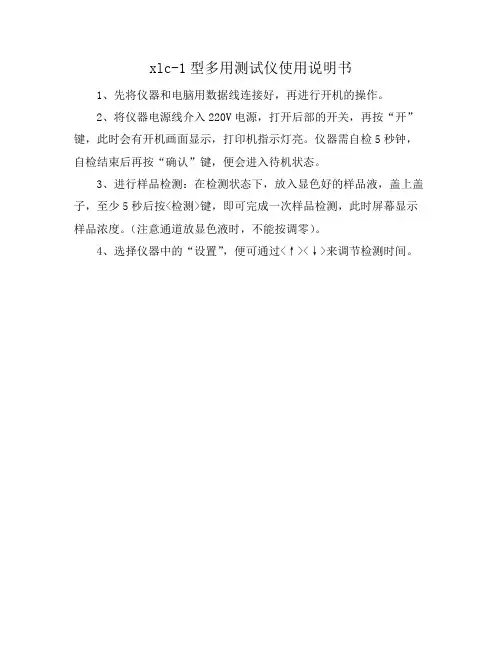

xlc-1型多用测试仪使用说明书
1、先将仪器和电脑用数据线连接好，再进行开机的操作。
2、将仪器电源线介入220V电源，打开后部的开关，再按“开”键，此时会有开机画面显示，打印机指示灯亮。
仪器需自检5秒钟，自检结束后再按“确认”键，便会进入待机状态。
3、进行样品检测：在检测状态下，放入显色好的样品液，盖上盖子，至少5秒后按<检测>键，即可完成一次样品检测，此时屏幕显示样品浓度。
（注意通道放显色液时，不能按调零）。
4、选择仪器中的“设置”，便可通过<↑><↓>来调节检测时间。

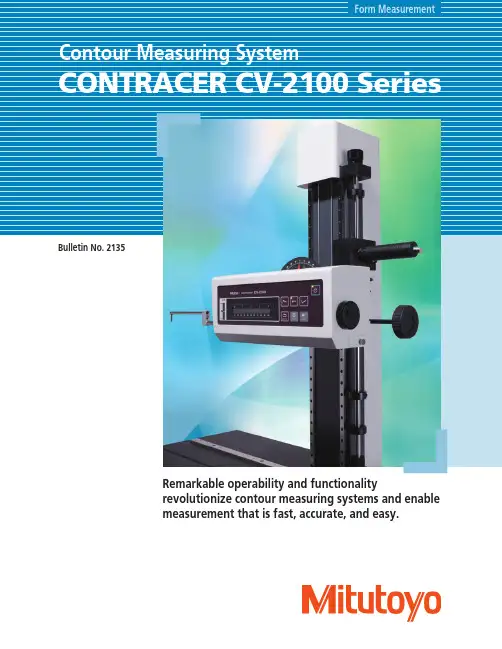

Form MeasurementBulletin No. 2135Remarkable operability and functionalityrevolutionize contour measuring systems and enablemeasurement that is fast, accurate, and easy.After a thorough analysis of all contour measurement operations, key operating functions are redesigned to enable fast, accurate and easy measurements.The operation flow is significantly shortened by arranging the switches for stylus position change, measurement start/stop and return on the front of the drive unit. These operations are required for every single measurement cycle. This centralized panel can therefore reduce the workload of A jog shuttle covering a wide range of speed is a standard feature.The drive unit can be moved easily to the measurement position by usingthe jog shuttle.Easy operation with X-axis jog shuttleCentralized front control panelKey operation buttons are now mounted onto the X-axis drive unit to reduce set-up time and improve high-volume repetitive measurement processess.Inside: Fine feedOutside: Coarse feedSpeed range: 0.02 - 20mm/sThe newly designed stand allows operators to quickly and easily move the drive unit to and from the measurement height without having to push or pull.Moreover, this stand is equipped with a reference stop for quick repositioning to the measurement height, which ensures an easy and highly efficient measurement flow.By enabling faster X-axis movement and enhancing the stylus up/down functions, the drive unit can return to the measurement start position after auto-displacement of the stylus. This is especiallyuseful when high volume repetitive measurements are being executed by a part program.A quick-vertical-motion stand with remarkable operabilityHighly efficient measurementHandleFine-feed knobUpside Bottom"Pursuing high accuracy is our mission"Introducing a new highly accurate digital scaleEasy setup for highly accurate and efficient measurementThe detector unit (Z1 axis) is equipped with a highly accurate arc scale. This scale directly tracks the arc trajectory of the stylus tip so that the most accurate compensation can be applied to the scale output, which leads to higher accuracy and resolution.The highly accurate digital arc scale not only improves measurement accuracy, but can also be set up easily.Measurement range of detector: 50mmAccuracy: ±(2.5+|0.1H |) μm, where H is displacementfrom mid-range position (mm)Resolution: 0.1μm (over entire measurement range)Light emitter receiverThe Circular ScaleDigital-scale detectorConstant ResolutionOperators are free from bothersome operations such as measurementmagnification switching and calibrating each magnification as required for analog instruments.The combination of high accuracy and excellent operability allows for increased support of a wide range of measurement needs.X-axis inclination handle is a standard featureA range of options available according to the applicationThe CV-2100 series * is equipped with a drive unit inclination mechanism that enables inclined-plane measurement without changing settings.Inclination angle (MAX): ±45°(For CV-2100M4)CV-2100N4Manual column stand for CV-2100N4*2CV-2100M4Desktop PC*1: If the CV-2100N4 is operated without the dedicated manual stand, the measuring range of the Z axis might be reduced, depending on the installation conditions. If you are considering using the CV-2100N4 without the stand, contact your local Mitutoyo sales office for advice.*2: Optional accessory (refer to page 13).*1* For CV-2100N4, a manual column stand No.218-042 (refer to P13) is required (optional accessory.)Contour Analysis Software: FORMTRACEPAKFORMTRACEPAK functions offer total support for measurement system control, surface roughness analysis, contour analysis, contour tolerancing, and inspection report creation.To make only a single measurement, you can create a part program in the single mode. To measure multiple workpieces of an identical shape, you can use the teaching mode.Since you can embed the entire flow, from making measurement to printing a report, into a part program, you can efficiently make measurements, analyze data, and output a report. A function is also provided that enables you to insert comments accompanied with photographs at desired timings, enabling you to embed the roles described in a measurement procedure document that specifies important points such as work settings.To make immediate measurements, you can use the pull-down menu to easily select and call up the desired operating procedure.Online help that can be viewed any time is incorporated into the software. In addition to index and keyword searches, a status saving help button, which displays menus and Windows help with a click of the mouse, is provided.You can hide buttons that are not used frequently. For example,you can choose to display only those buttons that are usedfrequently and increase the size of the displayed graphics window,thereby customizing the window to suit your needs.You can switch the language* to be used in the measurement,analysis, and layout windows.After measurements have been made, you can switch to another language and create a report in that language. This function can be used worldwide.* Supported languages: Japanese, English, German, French, Italian, Spanish, Polish, Hungarian, Swedish, Czech, Simplified Chinese, Traditional Chinese, Korean, Turkish, Portuguese.* Online help function supports only Japanese and English.Measurement controlOnline help function *Multiple language support (15 languages)Button-editing functionCircle and line automatic determination function Using the circle/line auto-fitting command, you can automatically calculate all circles and lines contained in the data without having to click the command button each time.Removal of abnormal points functionIrregular defects in the data are filtered out from the calculation. This function can effective when specifying the calculation range for locations at which the boundary between circle and line is difficult to determine.Text output of the calculation result and graphics data You can output the calculation result as text (in csv or txt format), output graphics data obtained from measurements as point-string data to a text file or CAD file (in the DXF or IGES format), or copy the data to the clipboard. Combined with commercial document or statistical processing software, this feature can be used to share data with computers that do not have dedicated analysis softwareinstalled or execute CAD-based reverse engineering.Contour analysis functionA wide variety of commands, which form the basicelements for analysis, are provided, including those forpoints (10 kinds), lines (6 kinds), and circles (6 kinds).A rich set of commands that combine these elementsto calculate angles, pitches, and distances, a contourtolerancing function, and a design value generationfunction are also provided as standard features. Thesefunctions, combined with the function that allowsyou to customize the calculation command buttons byhiding less frequently used commands, let you tailorthe window according to the user environment.Simple pitch calculation functionYou can efficiently analyze the pitch between identical shapes,such as a screw pitch or the distance between circles (center-to-center pitch), bysimply specifying thedesired range usingmouse operations.Example of range specification for screw threadpitch with rectangular tool.Contour-tolerancing function as a standard featureThe best-fit processing function that moves the coordinate values of the design data and measurement data to the optimum positions is provided as a standard feature. Measurement results can be displayed as graphics that show deviations of the measured contour from nominal with the tolerance values expanded in each coordinate for easy comparison. Results can also be output as a text file, or utilized as feedback data for machining systems.Contour AnalysisExample of contour-tolerancing result in graphical form Example of contour-tolerancingresults output as numeric valuesContour Analysis Software: FORMTRACEPAKContour AnalysisDesign value generation functionYou can generate design data from CAD data (DXF or IGES file) or text data. Furthermore, since you can also convert measurement data into design data, you can save parts data prior to use (testing) as design data and effectively utilize it for checking the wear following use (testing).Data combination functionYou can combine partial data collected separately from a work-piece (made necessary due to shape characteristics) into a single graphic for convenient analysis.Calculation command repetition settingWhen identical shapes have the same pitch, you can analyze all of the shapes in a batch by specifying a single analysis location and the pitch.Best-fit processing function for measurement point stringsThis function tries to fit the measurement points to the stored reference data on the same coordinate system. It can eliminate the effects of a shift that may occur when setting the workpiece during automatic analysis.Data superimposition commandYou can superimpose two sets of data by detecting their charac-teristic points. Use the mouse to drag and move the measurement point strings to the desired positions to be superimposed.Integrated layoutYou can use simple operations to lay out graphics obtained from measurements as well as measure-ment results for surface roughness, contour, and roundness on a single page.Furthermore, since the program now allows you to specify a saved file and paste it, you can easily paste results from multiple files.Note: the optional ROUNDPAK roundness/cylindricity analysis program is required. (Ver. 7 or higher)Element information barThis bar displays the attribute values of the pasted items, allowing you to easily check the contents of the pasted measurement data files.System layout printingBy simply selecting the items to be output, you can automatically lay out the page to be printed.Use this feature when you wish to simplify the printing task.Using the mouse to drag and drop the analysis content displayed in the element insertion bar, you can paste it into the layout. From the contour analysis result, you can also select the analysis result for a circle or line alone and paste it in position.Saving the result as a web pageSince you can save the result in html or mhtml format, which can be displayed using Internet Explorer or Microsoft Word, you can check the result even on a PC on which no layout-editing program is installed.Report creation functionYou can freely assemble measurement results/conditions/graphics as well as comments/circles/lines/arrows, and print them out in a measurement result report. Furthermore, since you can paste bitmap files, you can also add a workpiece image or company logo to the layout.You can also save the created layout and use it again later for similar measurements.Optional Accessories3-axis Adjustment Table: 178-047Table and fixture systemsThis table helps make the adjustments required when measuring cylindrical surfaces. The corrections for the pitch angle and the swivel angle are determined from a preliminary measurement and the Digimatic micrometers are adjusted accordingly. A flat-surfaced workpiece can also be leveled with this table. By using Mitutoyo’s 3-axis adjustment table, the workpiece can be aligned and leveled easily, simply by following the FORMTRACEPAK guidance. No experience or special expertise is required.Guidance display when using 3-axis adjustment tableRotary vise218-003V-block 998291Precision vise 178-019Cross-travel table218-001 (mm), 218-011(inch)Cross-travel table218-041 (mm),218-051(inch)V-block with clamp 172-234, 172-378Holder with clamp 176-107Swivel center support 172-197Center support riser 172-143Center support 172-142Leveling table 178-043-1 (mm), 178-053-1 (inch)Digital Leveling table 178-042-1 (mm), 178-052-1 (inch)Leveling table 178-016Leveling table (for D.A.T.)178-016Calibration stand *112AAG175*1 Required for calibrating in bulk by mounting straight arm/small-hole stylus arm without using cross-travel table and Y-axis table.Optional Accessories3.94”.47”218-042 *Except measuring unit (CV-2100N4)Vertical adjustment range: 12.6"(320mm)Inclination angle (MAX): ±45°Dimensions (W×D×H) : 23.6"x17.7"x29.1"(600×450×740mm)Mass: 242 lbs (110 kg)25.7”x18.5”x26.4”(640×470×670mm)(1000×500×660mm )(1200×750×670mm )Example combination: with monitor arm but no side table *2 (tester and PC not included)Vibration isolators (Desk types)Manual column stand for CV-2100N4Vibration isolators (Desktop types), floor stand and tablesExample combination: with a side table (tester and PC not included)* Quick-vertical-motion function is not availableDesk type 12AAK110Monitor arm *112AAK120Side table *212AAL019*1 Used together with vibration isolator (12AAK110).*2 User to provide a printer rack.Desk typesArms and StylusTip shape: One-sided cut (Tip Angle: 20°)Tip shape: Cone (Tip Angle: 30°)Tip radius: 25µm Tip Material: CarbideTip Material: Carbide145Intersecting cut stylusCone stylusBall stylusFor small-hole stylus SP-11/31For small-hole stylus SP-12/32For small-hole stylus SP-13/33Straight arm Eccentric armFor small holeTip Angle: 12°Tip radius: 25µm Tip Material: CarbideTip Angle: 20°Tip radius: 25µm Tip Material: CarbideTip Angle: 20°Tip radius: 25µm Tip Material: CarbideTip radius: 25µmTip Material: Sapphire·Carbide (SPH-79: Diamond)Tip Angle: 20°Tip radius: 25µm Edge width: 3mm Tip Material: CarbideTip Material: Carbide* Select an arm and stylus that match the type of measurement you require.Type of arm Arm No.Part No.Adaptation stylus No.H: Inch (mm)Type of stylus Stylus No.Part No.Adaptation arm No.H: Inch (mm)Arms (option)Styli (option)Measuring area T-groove dimensions (CV-2100M4)SpecificationsSpecificationsDimensionsCV-2100M4Unit: inch(mm)CV-2100N42.87”Note: All information regarding our products, and in particular the illustrations, drawings, dimensional and performance data contained in this printed matter as well as other technical data are to be regarded as approximate average values. We therefore reserve the right to make changes to the corresponding designs. The stated standards, similar technical regulations, descriptions and illustrations of the products were valid at the time of printing. In addition, the latest applicable version of our General Trading Conditions will apply. Only quotations submitted by ourselves may be regarded as definitive.Mitutoyo products are subject to US Export Administration Regulations (EAR). Re-export or relocation of our products may require prior approval by an appropriate governing authority.Trademarks and RegistrationsDesignations used by companies to distinguish their products are often claimed as trademarks. In all instances where Mitutoyo America Corporation is aware of a claim, the product names appear in initial capital or all capital letters. The appropriate companies should be contacted for more complete trademark and registration information.© 2014 Mitutoyo America Corporation, Aurora IL2.5M – 1213-04 Printed in USA, March 2014Aurora, Illinois(Corporate Headquarters)Westford, Massachusetts Huntersville, North CarolinaMason, OhioPlymouth, MichiganCity of Industry, California Birmingham, AlabamaRenton, WashingtonOne Number to Serve You Better 1-888-MITUTOYO (1-888-648-8869)。

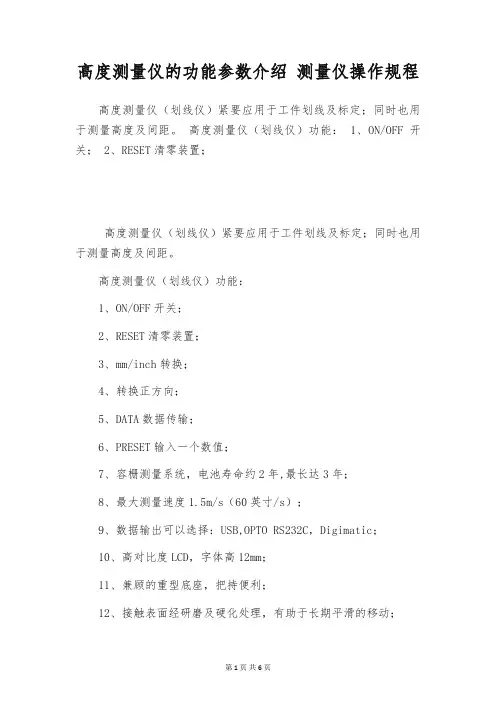

高度测量仪的功能参数介绍测量仪操作规程高度测量仪（划线仪）紧要应用于工件划线及标定；同时也用于测量高度及间距。
高度测量仪（划线仪）功能： 1、ON/OFF开关； 2、RESET清零装置；高度测量仪（划线仪）紧要应用于工件划线及标定；同时也用于测量高度及间距。
高度测量仪（划线仪）功能：1、ON/OFF开关；2、RESET清零装置；3、mm/inch转换；4、转换正方向；5、DATA数据传输；6、PRESET输入一个数值；7、容栅测量系统，电池寿命约2年,最长达3年；8、最大测量速度1.5m/s（60英寸/s）；9、数据输出可以选择：USB,OPTO RS232C，Digimatic；10、高对比度LCD，字体高12mm；11、兼顾的重型底座，把持便利；12、接触表面经研磨及硬化处理，有助于长期平滑的移动；13、尺框及尺架由经硬化处理的不锈钢制成；14、手轮用于定位及测量；15、微调装置；16、锁紧螺丝；17、划线爪可折装，尖端为硬质合金；18、标准配置：划线爪，纸箱，电池，操作说明书；高度测量仪（划线仪）技术参数：量程：350mm；辨别力：0.01mm；示值误差：0.04mm；重量：7kg；外形尺寸：180*98*580mm；高度测量仪（划线仪）技术参数：量程：600mm；辨别力：0.01mm；示值误差：0.05mm；重量：8kg；外形尺寸：180*98*835mm；可选附件：1、划线爪，尖端为硬质合金；2、表夹，用于装夹指示表；3、电池，3V，型号CR2032；4、数据线USB，2米；5、数据线Opto RS232C（2m）；6、带SUB—D，9针插头；7、数据线Digimatic（2m）；8、带10针扁插头；—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
使用说明书
1. 按下电源键，打开电源。
2. 按下“MODE”模式键约3秒钟，切换选择距离单位M米制或Y码制。
具有动态数据切换功能，即测回某一数据后，按住“模式”键，切换单位并自动转换数据并实时显示出来。
3. 对准目标，按下“电源”执行键,即可开始测距，右上角有模拟激励机制光发射的标志在循环闪烁，表示正在发射激光，测回的数据显示在正下方，显示的数值就是测得的距离。
4. 按住“电源”执行键不松开，则立即开始进行扫描连续测距，测量数据不断地刷新显示，直到松开为止。
5. 当电池快用完时会在左上角显示一个电池符号，表示应该更换电池了。
6. 在主界面下，电源将在无任何操作的约30秒后自动断电。
测距仪操作说明范文1.介绍测距仪的类型和用途。
测距仪是一种用于测量物体距离、长度、面积和体积的便携式仪器。
它可以广泛应用于建筑测量、工程测量、室内设计、土木工程等领域。
根据使用原理，测距仪可分为激光测距仪和超声波测距仪。
激光测距仪通过发送激光信号并接收回波来测量距离，而超声波测距仪则通过发送超声波信号并接收回波来进行测量。
2.准备工作。
确保测距仪的电池充满电或连接到适当的电源。
根据需要选择合适的测量单元（米、英尺等）和测量模式（单次测量、连续测量等）。
3.测量距离。
将测距仪对准目标物体，确保视线没有遮挡物。
激光测距仪通常具有瞄准镜，可以用于准确定位。
超声波测距仪通常需要将传感器对准目标。
按下测距仪上的测量按钮，激光测距仪会发射激光信号，而超声波测距仪会发出超声波信号。
测距仪会接收并计算回波的时间，然后根据声速或光速计算出距离。
在进行连续测量时，测距仪通常会自动更新测量结果。
如果需要定位特定点的测量结果，可以使用单次测量模式。
4.使用附加功能。
许多测距仪具有附加功能，如面积测量、体积测量、间接测量等。
对于面积测量，使用测距仪测量出物体的长度和宽度，然后按下面积测量按钮。
测距仪将自动计算出面积。
对于体积测量，使用测距仪测量出物体的长度、宽度和高度，然后按下体积测量按钮。
测距仪将自动计算出体积。
对于间接测量，将测距仪对准无法直接测量的物体上的一个角点。
通过测量该物体和已知物体之间的夹角和距离，测距仪可以计算出无法直接测量的物体的距离。
5.注意事项。
使用测距仪时，请遵循以下注意事项：-不要直接对准强光源，这可能会损坏测距仪。
-在使用超声波测距仪时，避免测量的目标物反射超声波的表面不平整或有缺陷。
-保持测距仪的镜头或传感器清洁。
灰尘或污垢可能会影响测量结果的准确性。
-避免将测距仪浸入液体中，以防止损坏。
-在不使用时，将测距仪存放在干燥、阴凉的地方，避免高温、高湿和阳光直射。
6.故障排除。
总结：以上是测距仪的操作说明。

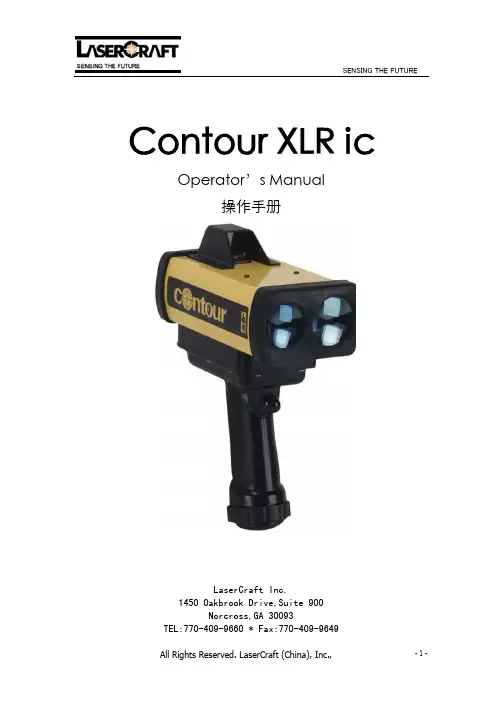

Contour XLR ic Operator’s Manual操作手册LaserCraft Inc.1450 Oakbrook Drive,Suite 900Norcross,GA 30093TEL:770-409-9660 * Fax:770-409-9649一、简介恭喜您拥有了一台高科技、功能强大的激光测量系统！在使用本仪器之前，我们建议您务必仔细阅读操作说明书。
这将有助于您正确操作该仪器，同时避免仪器的损伤和操作的失误。
和Contour 系列手持激光测量系统中的Contour XLRi比较起来，Contour XLR ic在内部又集成了一个高精度磁通量数字罗盘。
配合高精度磁通量数字罗盘，XLR ic在功能就比XLR和XLRi 多了不少。
有了Contour XLRic，您就可以把它和您的GPS系统连接起来，去测量那些无法到达或不容易到达的地方的坐标信息，省时又省钱。
或者您也可以使用它内置的软件计算：树高，倾斜度，面积，周长，空间线段的长度，水平距离，高差等等数据。
由于Contour XLRic配置了数字罗盘和倾斜角度测量仪，所以它完全可以被看作是一个手持式全站仪，可以协助您进行测绘和测量工作。
一级人眼安全的激光测距仪精确地向您报告以下测量数据：距离，方位，倾斜角。
以下是一些必须注意的事项：－禁止在使用或运输过程中挤压或撞击仪器！－运输仪器时，一定要保证包装完好！－任何情况下，都不要私自拆解仪器！－长久不用时，请一定要把电池从仪器中拿出来！基本配置：Contour XLRic激光测量系统（主机）、英文操作说明光盘NiMH 充电电池、电池充电器、原厂保修卡、豪华仪器箱二、工作模式（详细功能）技术特点－测量距离到：1850米；－测量精度达到：10厘米；－倾斜角度测量；－方位角测量；－周长测量；－面积测量；－电力线高度和垂度测量；－3D空间尺寸测量；－连接GPS工作；－高度测量功能；－“点到点”斜距测量；－水平距离测量和垂直距离测量；－独特的坏天气模式：一般的测距仪在天气不好的情况下，测量的距离往往会大大缩短，甚至无法工作。

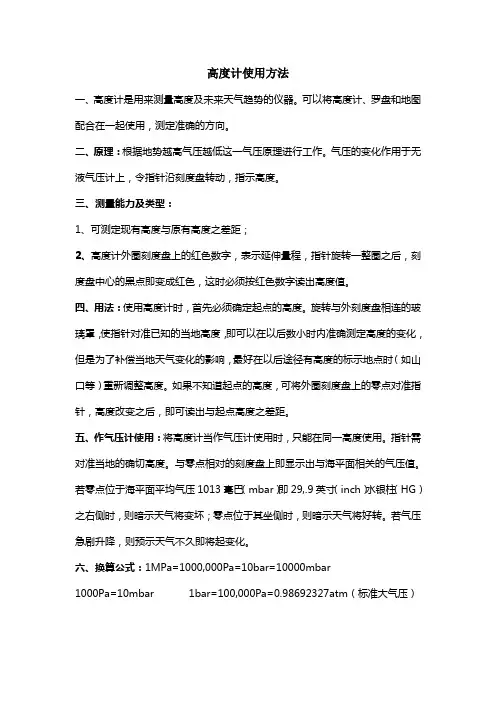

高度计使用方法
一、高度计是用来测量高度及未来天气趋势的仪器。
可以将高度计、罗盘和地图配合在一起使用，测定准确的方向。
二、原理：根据地势越高气压越低这一气压原理进行工作。
气压的变化作用于无液气压计上，令指针沿刻度盘转动，指示高度。
三、测量能力及类型：
1、可测定现有高度与原有高度之差距；
2、高度计外圈刻度盘上的红色数字，表示延伸量程，指针旋转一整圈之后，刻度盘中心的黑点即变成红色，这时必须按红色数字读出高度值。
四、用法：使用高度计时，首先必须确定起点的高度。
旋转与外刻度盘相连的玻璃罩，使指针对准已知的当地高度，即可以在以后数小时内准确测定高度的变化，但是为了补偿当地天气变化的影响，最好在以后途径有高度的标示地点时（如山口等）重新调整高度。
如果不知道起点的高度，可将外圈刻度盘上的零点对准指针，高度改变之后，即可读出与起点高度之差距。
五、作气压计使用：将高度计当作气压计使用时，只能在同一高度使用。
指针需对准当地的确切高度。
与零点相对的刻度盘上即显示出与海平面相关的气压值。
若零点位于海平面平均气压1013毫巴（mbar）即29,.9英寸（inch）水银柱（HG）之右侧时，则暗示天气将变坏；零点位于其坐侧时，则暗示天气将好转。
若气压急剧升降，则预示天气不久即将起变化。
六、换算公式：1MPa=1000,000Pa=10bar=10000mbar
1000Pa=10mbar 1bar=100,000Pa=0.98692327atm（标准大气压）。

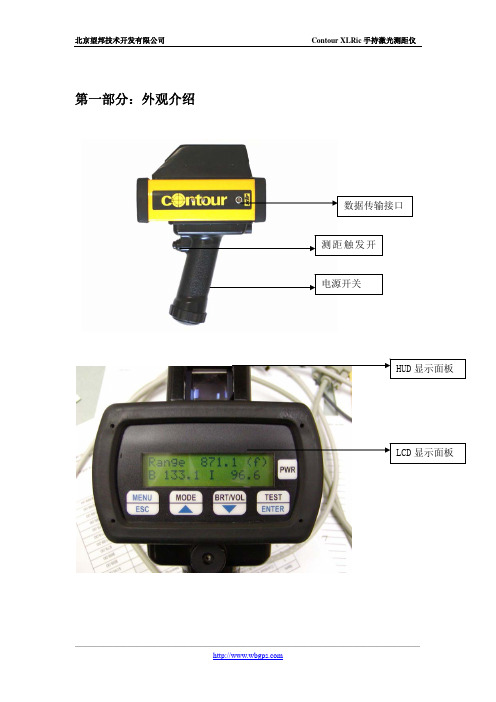

第一部分：外观介绍第二部分：功能介绍及操作方式（一） 按键介绍开机后，测距仪进行自检，如测试成功，可以用控制面板上的四个触摸式按键进行设置。
MENU/ESC：是本设备的主菜单，包括：环境设置、串口数据设置、单位选择、电源自动关闭时间选择、电子罗盘校正等选项。
可根据实际需要进行设置。
MODE/：用来选择不同的测量模式。
默认的选项是标准模式，即距离、方位、倾角模式。
BRT/VOL/：调整HUD的亮度及声音。
TEST/ENTER：用于设备的自检以及对各设置的确认。
（二） 内置罗盘的校正为确保本测距仪测量精度每次系统上电后都需要进行罗盘的校正具体操作如下：z开启电源z按 “MENU” 健z用 >? 键来进行功能选择z选择 “COMP” 并按下 “Enter” 键z选择 “CAL” 并按下 “Enter” 键z LCD显示窗显示 “Initializing Please Wait!” & “Rotate Unit for Calibration” 信息z以射击的姿势扣住扳机. LCD显示窗显示 “Data Point Count” 信息 z慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成z在转动中，慢慢地从上到下，从左到右移动(±40º 的范围)z虽着 Contour 的移动, 你将看到数据点(Data Point Count) 在增加。
当 其值增加到275时，罗盘校对操作就完成了。
松开板机，系统恢复设置 z每次系统上电都必须要重复以上操做（三） 测量方式本测距仪具有多种测量方式，包括：1).标准测量（距离, Bearing 和倾斜度模式）“Range (m) / B / I”扣住扳机时，由于它会实时地显示数据，当轻轻地扫过目标，你就会知道是否打正了目标。
定位在目标上1-2秒以确保精度2).两点测高（2-Shot 高度模式）“2 shot Height (m)”z稳定的支架有助于取得精确的测量结果z 瞄准 Pt. 1 扣动扳机z 松开扳机z 瞄准 Pt. 2 扣动扳机z 松开扳机z 显示垂直高度z 扣动扳机清零来准备新的测量.三点测高（3-Shot 高度模式） “3 shot Height (m)”机 1-2 秒3)z 用于较复杂的环境z 瞄准 Pt. 1, 扣住扳扣住扳机 中目标z 松开扳机z 瞄准 Pt. 2 z 松开扳机 松开扳机z 瞄准 Pt. 3, 不需要射 z 扣动扳机清零来准备新的测量4).水平距离测量水平距离 用于测量点被遮住时的平面测矩 扣住扳机, 1-2 秒“Horiz Dist (M)”zz 单点测量z 瞄准目标,离5).坡度测量（斜率 / 倾斜角模式）z 松开扳机z 显示水平距“Slope”z 用于测 斜率 / 倾斜角z 双点测量z 瞄准 Pt. 1, 扣住扳机, 1-2 秒z 松开扳机z 瞄准 Pt. 2z 测得倾斜角及斜率6).三点垂度测量（3-Shot 下垂度模式）“3及输电线位于两塔距离中点处的下 垂度, 扣住扳机， 松开扳机 Shot Sag”z测量两塔间的水平距离z三点测量z瞄准 Pt. 1, 扣住扳机, 1-2 秒 z松开扳机z瞄准 Pt. 2, 扣住扳机, 1-2 秒z瞄准 输电线中点处, 扣住扳机 直到显示值在0 ～0.3 z松开扳机显示结果z7).水平线测量（水平直线模式）“Horiz Line (m)”z 测两点间的水平距离 z 双点测量 z 瞄准 Pt. 1, 扣住扳机, 1-2 秒z 松开扳机 z 瞄准 Pt. 2，扣动扳机，松开扳机 z 显示水平距离线测量（三维直线模式） “3D Line (m)”8).3Dz 这个模式能够给出两输电线的实际的间隙z 只要在 ∀45°角的范围之内 Contour 都能准确测量9).矩形面积测量 “Rect Area(m)” 按顺时针依次打下4个拐点，即显示矩形面积。
胜禄高测距仪说明书
一、手持测距仪使用说明书
1、轻触启动/测量键，开启测距仪。
2、按需要以加或减键更换测量基准边(只对单次测量有效)，A—前沿;B—仪器支架;C—后沿。
3、用激光瞄准目标，再次轻触启动/测量键，纪录测量值。
二、手持测距仪使用教程
1、打开手持激光测距仪，首先需要进行校准，这款手持激光测距仪可以自主设置是以仪器前端为基准还是后端为基准，使用前先设置好基准位置，并用自助校准功能进行校准;
2、测量开始时，点击机器操作面板上的红色Read按钮，机器会射出一道激光，对准需要测量的物体，在屏幕上就会显示当前距离的数据;
3、如果想要计算物体的高度，可以使用勾股定理，通过测量出斜边距离和水平距离，也可以通过测量出两条斜边和水平距离，从而计算出垂直距离;
4、根据测出的距离，多次点击左边中间的矩形按钮，比如点击7次可以通过斜边和水平距离完成勾股测量，最后计算的数据可以在显示屏中显示。
测距仪使用方法范文激光测距仪使用方法近期总有一些购买了激光测距仪的网友问我怎么使用，由于有些测距仪不含中文说明书或者说明书描述复杂不容易短时间理解，故本人提供目前市场上比较热门的几款激光测距仪的使用方法，这几款测距仪的操作方法和其他大部分牌子的测距仪的使用方法类似。
首先介绍的是美国博士能精英系列激光测距仪Bushnell ELITE 1500的使用方法：1.将9V电池按正确极性装入电池安装处；2.轻按“发射键”测距仪内部电源即打开！通过目镜可看见测距仪处于准备测量状态3.通过长按“模式键”可直接切换单位：米（M）或码（Y）4.在打开电源，单位切换好以后，通过测距仪目镜中的“内部液晶显示屏”瞄准被测物体。
轻按“发射键”，测量的距离立即会显示在“内部液晶显示屏”上。
5.用户可通过“+/-2屈光度调节器”来调节被测物体，远近的清晰度。
瞄准越近的物体，“屈光度调节器”因往左旋转；相反，瞄准越远的物体，“屈光度调节器”因往右旋转。
其次是介绍高性价比激光测距仪德国奥尔法800AH：1.调节测距仪目镜视度，使视场内的物体清晰。
2.按‘ON/ADJUST 按钮，镜内显示‘+’，将中心圆对准待测目标（不能为强吸收光线的目标如玻璃),‘MODE’一般置于标准状态，再次持续按下‘ON/ADJUST按钮3秒钟左右，目标距离显示，若不适用15秒后自动关机。
3.每按‘MODE’按钮一次，即可改变模式。
接通电源时，处于上一次的使用模式。
4.800AH有四种模式：(1)无字母显示（标准模式）----为目标的斜线距离；(2)‘BEELINE----为目标的直线距离； (3)‘HIGH’----为目标的高度；(4)‘ANGLE’----为目标与测试点的俯仰角；5.要进行距离单位转换时，需按下‘MODE’按钮3秒以上。
三.介绍的是拉斯维加斯SHOT Show展最佳望远镜式激光测距仪称号的Trueyard/图雅得SP1500H的用法：由于图雅得SP1500H、SP2000H的操作方法和奥尔法800AH的基本相同，在这里就不再重复介绍了。
Introduction (介绍)这是一种新发明的用精密光学和数字技术测量距离的高尔夫观察仪器。
有两种模式可供调节：Green Mode(草坪模式)和General Mode(一般模式)。
Green Mode草坪模式是特别为高尔夫球员设计的。
你能轻松的测量出从您所站的地方到球洞的距离。
General Mode一般模式能再其他的场所使用。
首先，输入您的目标的高度。
自动测距仪随后会计算出您和您目标之间的距离。
Features(设备导航)1.开关/调节键2.功能键3.电池室4.窥视孔5.物镜Batteries(电池)2节3V的CR2032纽扣电池，注意正负极。
Instructions(说明书)打开设备，按下开关键，首先会进入草坪功能.(参照图像1)。
For Golf Use(打高尔夫专用)以码为单位的标尺的高度(2.6码)是已输入进去的。
把屏幕的最底线与草坪的水平线对齐.按开关/调整键把扫描线的位置往下调到高尔夫球旗杆的顶端。
数字将会出在屏幕的顶端,提示您和球洞的距离.（参照图2）For General Use(一般用途)1.按功能键时仪器进入一般功能状态（参照图3的演示）2.输入目标的高度。
3.按开关/调整键，在百位数上输入一个数字，范围在0到9之间。
4.按功能键移到十位数。
按开关/调整键，在百位数上输入一个数字，范围也在0到9之间。
5.重复上面的步骤输入个位上的数字和小数位上的数字。
6.把高度输入完毕之后，按功能键结束以上的输入过程。
根据您输入的高度，屏幕会显示您可以测量的最小距离。
7.把屏幕的最底线与目标物的最低线对齐。
按开关/调整键把扫描线的位置往下调到目标物的顶端。
数字将会出现在屏幕的顶端，提示您和目标物的距离。
（参照图4）操作结束60秒以后电源自动开关。
VertexⅣ超声波测高测距仪使用说明1. 电源：VertexⅣ和T3都需要使用一节5号电池。
长期不用时请注意把电池取下来，以免电池损坏腐蚀电路。
2．按ON键开机，同时按DME键和IR键（两个箭头键）关机。
仪器不操作25秒后自动关机。
在测量前要等待仪器的温度与环境温度平衡，超过10分钟。
平衡后进行设定与标定。
标定好后可以测量。
“HD”直线距离，“DEG”角度，“H”高度3．SETUP（参数设置）所有的设置都在setup菜单里面可以设置。
按动ON键启动仪器，按动箭头键移到setup栏，再次按动ON键进入setup设置窗口。
以下四个参数逐一设置，设置完第一个自动转入下一个，直至全部设定完METRIC/FEET（公制/英制）选择单位公制还是英制，按箭头键选择后（中国建议用METRIC公制）按ON键确认。
P.OFFSET(Pivot Offset)（测距仪前端到水平轴的距离）利用箭头改变该值，确认按ON键。
测距仪前端到水平轴的距离（见说明书第8页），一般为0.2或0.3米。
T.HEIGHT(Transponder height)（反射器中心点到地面的高度）一定要设定用箭头改变该值，按ON键确认，通常为1.3米。
M.DIST（测距仪到被测物实际距离）有T3反射器时不需要设定用箭头键改变该值，按ON键确认。
有反射器时该值可通过仪器测量；没有反射器时该值必须人工测量。
4. DISPLAY（显示屏）按动确认键ON后，会出现CONTRAST值，然后利用箭头键选择屏幕清晰的对比度按ON键确认。
5. 标定方法：用测量工具测量出反射器与仪器之间10米的距离进行标定，按下“ON”键开机，然后按下“DME”键，翻到屏幕“calibrate”页面；继续按下“ON”键，仪器显示10米（误差小于0.1米），其后屏幕将自动返回到上一界面，标定完毕。
注意：1 标定前要使仪器与周围环境的温度达到平衡，平衡时间超过10分钟。
2 标定距离必须为10m6. 高度测量：a. 将T3放置在被测物体的“THEIGHT”（设置中设定好）高度处；b. 在视觉效果较好处用进行测量，按“ON”键开机进入“HELGHT”页面，用红“十”字叉丝瞄准T3，按“ON”直到红“十”叉丝消失，屏幕即显示距离、水平距离、角度；c.将红“十”字叉丝瞄准所需测量的高度点，按下“ON”键，直至十字丝消失，测量高度显示在屏幕上；（SD斜线距离，,HD 水平距离，DEG 角度，H 高度）d.测量同一物体不同高度时重复步骤c即可，屏幕将自动向上滚动，显示新的测量数据。
Contour与GeoXH的联机操作1、将Contour Xlric激光测距仪打开（按一下“PWR”），点击GeoXH屏幕上的“双箭头”如图1所示，再点击“设置”如图2所示，点击“蓝牙”如图3所示，点击“添加新设备”之后，选中所搜索到的Contour型号，点击“下一步”如图4所示，直接点击下一步无需输入密码，再点击“完成”；如图1 如图2如图3如图42、直接点击“下一步”，输入密码1234如图5所示，再点击“下一步”，等待几秒之后直接就完成了如图6所示。
在图6中选中“COM端口”—新建发送端口—选中测距仪—下一步—选择COM6(随便选择)，点击完成即可；如图5 如图63、打开TerraSync软件，选中“设置”选项，如图7所示选择“外部传感器”，选中“激光”，点击右边的“属性”，选中之前建立的端口COM6如图8所示，点击确定。
如图7 如图84、TerraSync包括五个子菜单分别为图形、数据、导航、状态、设置；选择“数据”这个子菜单，如图9所示，将文件名改写成1111之后，点击“创建”，出现一个“确认天线高度”窗口，高度部分可输入1m-1.5m之间如图10所示，点击确定。
选择点类型，点击创建，选择“选项”，再点击偏移量就出现了五种不同类型的偏移量测法如图11所示，均是需要激光测距仪的配合才能完成；如图9 如图10如图11 如图125、偏移量：距离-方位。
如图12所示，在偏移点上往待测点上用激光测距仪瞄一枪，数据就在GeoXH上显现出来如图13所示，点击确定即可；如图13 如图146、偏移量：距离-距离。
如图14所示，找到位置1处，按记录后到10多个历元后按暂停，点击下一步，再用测距仪瞄到待测点，按住开关键待数据出来即可放开开关。
接着到位置2处，按记录后到10多个历元后按暂停，点击下一步，再用测距仪瞄到待测点，按住开关键待数据出来即可放开开关；7、偏移量：三重距离。
三重距离其实跟距离-距离差不多的方法，只是多了一个位置点，按提示一步一步下来即可；8、偏移量：方位-方位及三重方位其实方法跟上面的距离差不多，只要按照提示一步一步操作，方法是一样的知识算法不一样而已。
英士测高仪说明书一、功能键说明R阅读键:依次读取所测第一至第六根导线的读数。
M测量键:按一下即完成全部测量功能。
Auto/Off电源开关:按一下打开电源，不按任何键三分钟后，电源自动关闭。
R和M键:同时按这两个键，消除所有数据。
TOP/BTM开关:在TOP位置，测离地最高第六至第一根导线。
在BTM位置，测离地最低第一至第六根导线。
Mea/Cal开关:在Mea位置，仪器测架空导线;在Cal位置，仪器测室内距离或其他大物体的距离，也可以测标准物体的距离，作为检验仪器精度的依据。
二、操作步骤1.打开ON键。
2.站在导线下方与导线平行位置。
3.等显示屏温度值与大气温度一致。
4.如果测导线高度，把Mea/Cal开关定到Mea位置，如果测离地最低第一至第六根导线，把TOP/BTM开关定到下档，如果测离地最高至第一根导线，把该开关定到上档。
5.两手水平握稳测高仪(也可置于水平地面)，按下M键，约2-3秒后松开。
6.按R即显示测量值。
如TOP/BTM开关在下档，显示屏按顺序显示离地最近的导线与仪器底部的距离，第一根线与第二根线的距离，第三根线与第二根线的距离……如所测的导线数量不够六根，显示值为------。
如TOP/BTM开关在上档，显示屏按顺序显示离地最高的导线与仪器底部的距离，第六根导线与第五根导线的距离，第五根导线与第四根导线的距离(注:该值前面有“-”符号，表示负值)，其余依次类推。
7.同时按R和M键，清除所有数据。
三、电池低电压报警和更换电池1.电池电压低于6V，仪器会自动报警，并在显示屏中间上方有显示。
用户应及时更换电池，否则测量值不准，电池漏液会严重损坏仪器。
2.电池盒在仪器左下方，滑开盖后，取出9V旧电池，注意极性，换上新电池，再盖上盖子。
四、其他注意事项1.CHM6000系列测高仪显示单位为公制，不需要英制/公制转换。
2.理论上讲，CHM6000仪器在大气温度摄氏20度时，测量范围3-30米。
Contour XLR ic Operator’s Manual操作手册LaserCraft Inc.1450 Oakbrook Drive,Suite 900Norcross,GA 30093TEL:770-409-9660 * Fax:770-409-9649一、简介恭喜您拥有了一台高科技、功能强大的激光测量系统！在使用本仪器之前，我们建议您务必仔细阅读操作说明书。
这将有助于您正确操作该仪器，同时避免仪器的损伤和操作的失误。
和Contour 系列手持激光测量系统中的Contour XLRi比较起来，Contour XLR ic在内部又集成了一个高精度磁通量数字罗盘。
配合高精度磁通量数字罗盘，XLR ic在功能就比XLR和XLRi多了不少。
有了Contour XLRic，您就可以把它和您的GPS系统连接起来，去测量那些无法到达或不容易到达的地方的坐标信息，省时又省钱。
或者您也可以使用它内置的软件计算：树高，倾斜度，面积，周长，空间线段的长度，水平距离，高差等等数据。
由于Contour XLRic配置了数字罗盘和倾斜角度测量仪，所以它完全可以被看作是一个手持式全站仪，可以协助您进行测绘和测量工作。
一级人眼安全的激光测距仪精确地向您报告以下测量数据：距离，方位，倾斜角。
以下是一些必须注意的事项：－禁止在使用或运输过程中挤压或撞击仪器！－运输仪器时，一定要保证包装完好！－任何情况下，都不要私自拆解仪器！－长久不用时，请一定要把电池从仪器中拿出来！－当用户需要结合反射棱镜进行测量时，切忌要装上“滤光片”（可选附件，编号#: ASY-0055-00）才能进行测量，请联系您的当地经销商购买。
基本配置：Contour XLRic激光测量系统（主机）、英文操作说明光盘NiMH 充电电池、电池充电器、原厂保修卡、豪华仪器箱二、工作模式（详细功能）技术特点－测量距离到：1850米；－测量精度达到：10厘米；－倾斜角度测量；－方位角测量；－周长测量；－面积测量；－电力线高度和垂度测量；－3D空间尺寸测量；－连接GPS工作；－高度测量功能；－“点到点”斜距测量；－水平距离测量和垂直距离测量；－独特的坏天气模式：一般的测距仪在天气不好的情况下，测量的距离往往会大大缩短，甚至无法工作。
Contour系列激光测距仪的“坏天气模式”消除了这种现象。
当天气情况不好的时候，比如：多云，大雾，扬尘，潮湿等，启动该模式，测量起来就和好天气时测量一样轻松快速！三、仪器外观可方便的瞄准被测物体，测出离被测物体的距离四-1）仪器界面介绍四-2）仪器充电/放电介绍放电灯亮的时候——表示正在放电放电灯闪烁的时候——放电工作已经完成充电灯亮的时候——表示正在充电充电灯闪烁的时候——充电工作已经完成四-3）操作模式介绍操作说明：1．安装电池2．接通电源／关断电源：关机——长按2LCD显示屏上看到。
自检过程是一个非常重要的过程，仪器自检可以恢复仪器的正常状态，消除一些小的仪器内部的问题。
开机自检开机自检完毕罗盘校准——自检完毕之后,按上下键移动屏幕中的括号选中主菜单中(COMP),按下,移动括号选中(CAL),按下,屏幕显示：“Initializing Please Wait!”随即出现：“Rotate Unit for Calibration”信息。
以射击的姿势扣住扳机. LCD 显示窗显示“Data Point Count”。
人随仪器原地慢慢转动1-2圈，每圈用45-60秒钟完成，在转动中，慢慢地从上到下，从左到右移动(±40º)。
随着仪器的移动,你将看到数据点在增加。
当其值增加到275时，松开扳机罗盘校对操作就完成了，屏幕显示“Calibration Complete”。
此步骤至关重要，每次仪器上电都必须要重复以上操作，否则势必影响使用中的精确度。
3．背光/声音/HUD明暗的调整按显示屏上显示如下：（）”移动到要设定的参数选项那边——按确认。
HUD明暗的调整VOL提示声音调整BKLIT背光灯打开/关闭设定4介绍3点法测量垂度模式通过测量电力线上的三个点，的下垂程度和下垂距离5当按下按“（）”移动到要设定的参数选项那边——按确认。
ENVIRO——测量环境的设定按（）”移动到ENVIRO位置，——按后，仪器显示，如下图：当遇到下雨，下雪，大雾或沙尘暴天气时，您只需把工作模式选择到“坏天气”模式，您的工作就不会受到任何影响。
在坏天气下使用它，就如同在好天气下使用一样方便，好用。
SERDATA——设定系列参数按（）”移动到SERDATA位置，——按认后，仪器显示，如下图选择传输设备D-XMT——测量数据传输/发送设定这个操作是关于：将Contour XLRi 的数据通过RS232接口传输到外部的设备。
按“（）”移动到D-XMT位置，——按仪器显示，如下图当选择（ON）时，扣动板机后，LCD 将会有"传输数据？" “CLR OK”选择CLR——按ENTER，表示不传输数据；选择OK——按ENTER，表示传输数据；当选择（AUTO）时，仪器每次测量出的数据将自动传输给外部设备。
当选择（C）时，表示连续传输数据，扣动板机后，自动的以每0.3 秒为单位传输。
BAUD——波特率的设定这个操作是让用户选择波特率的：选择48表示：仪器设定的波特率为4800选择96表示：仪器设定的波特率为9600选择192表示：仪器设定的波特率为19200 UNITS——单位设定按“（）”移动到UNITS位置，——按仪器显示，如下图单位的设定和切换可以在：米、英尺、码三个单位间切换。
OFF——关机设定按（）”移动到OFF位置，——按仪器显示，如下图5——表示仪器无任何测量操作5分钟后，自动关机；15——表示仪器无任何测量操作15分钟后，自动关机；30——表示仪器无任何测量操作30分钟后，自动关机；ON——表示仪器除认为关机之外，不会自动关机；Contour XLRic提示用户：1．低电压提示音——当电池电压低于9.2 伏时，仪器发出低电压提示音。
低的电压注意出现大约每一二分钟直到电池被用尽。
2．低电压警告音——当电池电压低于8.6 伏时，仪器电池必须进行充电。
五．产品可选附件六．影响仪器“测距仪有效测程”的一些因素：除了目标的反射性对仪器的最大测量能力产生影响之外，进行测距工作时的环境条件也会影响这一指标。
目标的颜色，表面平滑度、形状及尺寸都将影响其反射性和仪器对它的最大测量能力。
对浅色目标通常可以获得更大的量程。
举例来说，与反射性很差的黑色目标相比，红色目标具有更高的反射性，从而仪器可以测得更远。
同时，对光泽度较高的表面的测量范围要高于粗糙表面，而几何尺寸小的目标要比尺寸大的目标难测得多。
仪器指向目标的角度同样也会产生影响。
从接近90度的方向对目标进行测量（目标表面与激光脉冲飞行方向的夹角接近垂直）可以获得更好的测距性能，反之，偏角过大将使得仪器的测量能力受到限制。
此外，工作环境中的光线条件（例如阳光的强弱）同样会对仪器的测距能力产生影响。
外界光线条件越弱，仪器的最大量程越大，相反，阳光照射强烈的天气会降低仪器的最大量程（同时还要考虑到大气条件的影响）。
七．产品的维护与保养⒈仪器维护①经常检查仪器外观及时清除表面的灰尘脏污、油脂、霉斑等。
②清洁目镜、物镜或激光发射窗时应使用柔软的干布。
严禁用硬物刻划，以免损坏光学性能。
③本机为光、机、电一体化高精密仪器，使用中应小心轻放，严禁挤压或从高处跌落，以免损坏仪器。
④清洁的方法，轻轻吹去附着在透镜表面上的灰尘或纤维物（或者使用柔质透镜刷）。
如需清除污渍或指印，请使用柔软棉布按照圆形轨迹擦除。
如果使用了粗糙质地的清洁布或错误的擦拭操作将有可能划伤透镜表面，进而使仪器损坏。
如果需要进行较为彻底的清洁，建议使用光学镜头纸或者使用清洁相机镜头的清洗液或异丙基酒精。
使用清洗液请务必通过清洁布蘸取，不要直接将其倒在透镜上。
⒉故障处理使用人员排除故障仅限于装卸和更换电池组以及一些不需要打开仪器的校验。
发现故障应及时与代理商联系。
严禁私自打开仪器，以防机内高压伤人或进一步扩大故障。
八．保修条款Condition of Warranty本仪器自售出之日起，保修壹年，凡因制造或元器件引起的质量问题，由本公司免费更换零件和维修。
如属于用户使用不慎或贮存和运输不当造成的事故损坏，不属于保修范围。
本产品实行终身维修，超过保修期，本公司只收取部分检修费和维修成本费。
保修时必须提供购买日期（发票日期），产品型号，产品故障说明。
产品维修请联系当地经销商。
九、附录1RS232 MESSAGEThis appendix describes the message that is transmitted when LOG and LCI is selected under the SERDATA menu.The serial data stream from the test connector is RS 232 data. The message format is a proprietary message registered with NMEA. The details of the message follow. Please note the specific content of the data stream depends on which model you have purchased: XLR, XLRi or XLRi. For example, the range only XLR will output the “range” and “range units” fields only while the other models will have added output for their additional functions. It is important to remember, however, that the number of spaces delimited by commas is always the same for each model.NMEA string is as follows:$PLCI,rrrr.r,f,bbb.b,d,m,ppp.p,d,ss.ss,ggg.g,aaaaaaaaa.a,f,ccccccccc.c,f,,,*hh<C R><LF>Field 1: $PLCI (proprietary identifier for LaserCraft Contour Rangefinder)Field 2: rrrr.r = RangeField 3: f = Range units (f = feet, m = Meters, y = yards)Field 4: bbb.b = Bearing (Azimuth)Field 5: d = Bearing units (d = degrees)Field 6: m = Bearing reference (m = Magnetic north, t = True north)Field 7: ppp.p = Pitch (000.0 = down, 090.0 = horizontal, 180.0 = up)Field 8: d = Pitch units (d = degrees)Field 9: ss.ss = SlopeField 10: ggg.g = GradeField 11: aaaaaaaaa.a = AreaField 12: f =Area units (f=sq. feet, m=sq. meters, y = sq. yards, a=acres, h=hectares) Field 13: ccccccccc.c = PerimeterField 14: f = perimeter units (f=feet, m= meters, y = yards)Field 15: dummy fieldField 16: dummy fieldchecksum- hexadecimal, 1byte, Xor’dTypical Examples:XLR unit-Range Only (range at 35.2 feet)$PLCI,0035.2,f,,,,,,,,,,,,,,*hh<CR><LF>XLR i -Range Inclination (range=35.2 feet, inclin=75.2 degrees)$PLCI,0035.2,f,,,,075.2,,,,,,,,,, *hh<CR><LF>Range bearing inclinometer mode$PLCI,0035.2,f,023.6,d,m,075.2,d,,,,,,,,,*hh<CR><LF>2 &3 shot Height, horizontal distance, horizontal line & 3d line modes$PLCI,0035.2,f,,,,,,,,,,,,,,*hh<CR><LF>Slope/Grade mode$PLCI,,,,,,,,01.56,156.4,,,,,,,*hh<CR><LF>Area/Perimeter mode$PLCI,,,,,,,,,,000000256.5,a,000000085.5,f,,,*hh<CR><LF>。
