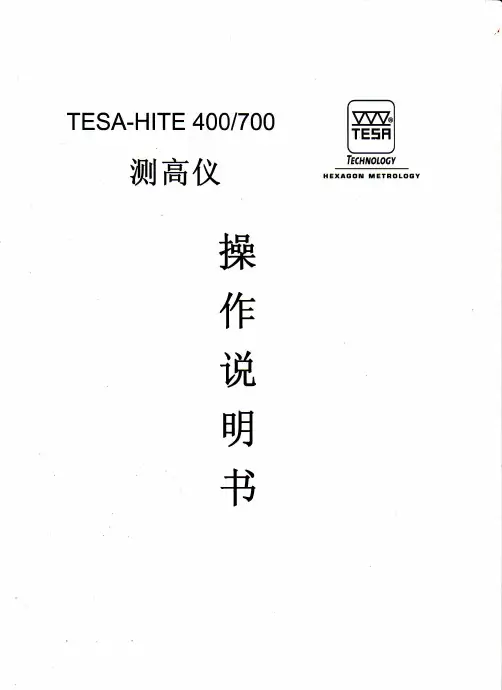

TESA-HITE 400700 测高仪操作说明书

高度仪的使用流程教程1. 准备工作在开始使用高度仪之前，需要进行一些准备工作，以确保仪器能够正常运行。

以下是准备工作的步骤：•确保高度仪的电池电量充足，如果电量不足，需先进行充电；•检查仪器的外部是否有明显的损坏或杂质，如果有，需及时清理或修复；•确保仪器与计算机之间的连接线正常，并且计算机已经安装了相应的驱动程序。

2. 启动高度仪在完成准备工作后，可以启动高度仪。

按照以下步骤进行操作：1.按下高度仪的电源按钮，等待仪器启动；2.等待仪器进行初始化，通常会有一个欢迎界面显示；3.如果有需要，根据高度仪的操作手册进一步设置仪器的参数。

3. 进行测量一旦高度仪启动成功，就可以开始进行测量了。

以下是进行测量的步骤：1.将待测物体放置在高度仪的工作平台上，确保物体稳定；2.打开高度仪的测量软件，并在计算机上进行相应的设置，如选择测量模式、测量单位等；3.执行测量命令，高度仪会自动进行测量，并将测量结果显示在计算机屏幕上；4.如果需要连续测量多个物体，重复以上步骤。

4. 结果处理与导出在完成测量后，可以对测量结果进行进一步的处理和导出。

以下是处理和导出结果的步骤：1.根据需要，可以对测量结果进行平均、统计等处理；2.根据高度仪的软件功能，选择相应的结果导出方式，如导出为Excel表格、CSV文件等；3.设置导出的文件路径和文件名，并执行导出命令；4.检查导出的结果文件，确保结果的准确性。

5. 关闭高度仪在使用高度仪结束后，需要正确关闭仪器，以保护仪器的安全和延长使用寿命。

以下是关闭高度仪的步骤：1.停止测量操作，并保存测量结果；2.关闭高度仪的测量软件；3.断开高度仪与计算机的连接线；4.按下高度仪的电源按钮，等待仪器完全关闭；5.如果不再使用高度仪，可以将其存放在干燥、通风的地方。

结论使用高度仪的流程包括准备工作、启动仪器、进行测量、结果处理与导出以及关闭仪器。

正确的操作流程可以保证测量结果的准确性和仪器的安全性。

TESA-HITE 400 & 700 一次元电子高度规操作说明书目 录一、外部功能说明二、开机三、量测（1）屏幕功能键（2）符号的定义（3）单向量测（4）双向量测（5）量测圆孔（6）气源调节（7）量测垂直度（8）参数设定四、错误讯息五、使用注意事项一、外部功能说明二、开机1. 机台开机按(ON/OFF)键后，屏幕会出现如下图:2. 进入量测模式后，转动手轮直到屏幕出现两个上下箭号。

如下图:3.:此时机台已经进入量测模式了。

三、量测（1）屏幕功能键主要显示F1-F4可用之功能键F1-F4功能键•输出读值。

‚单位切换。

ƒ取消功能或量测值。

„电源开关。

switch 3设定成OFF）分钟没用，机台便进入省电模式。

（2）符号的定义没校正测头，单向量测。

归零点设定。

要校正测头，双向量测。

默认值功能键。

连续显示模式。

自动数值输出。

（直径）两碰点之距离。

确定ENTER输入键。

最后两数值之差。

数字上加。

双碰点。

数字下减。

单碰点。

位数切换。

（3）单向量测不经过校正规之校正测头。

1. 开机按 出现SET 1，第一次归零。

2. 再归零按F2 ¯。

（4）双向量测1. 开机按 出现SET 1。

2. 按F2ㄈ出现ㄈ6.3500mm 。

3. 将测针放入 6.3500mm 校正规中，上下各碰二次后，出现SET 2，即为双向量测（参考符号之定义）。

ONOFF ONOFF（5）量测圆孔在SET 2模式下。

在基准面上归零。

将测头放入孔内，偏移中心点少许。

将手轮向下施压，停留一秒，出现左列画面。

移动工件通过最低点，会听见Beep一声。

往复多次可以增加准确性。

将手轮松开向上量测，重复以上步骤。

松开手轮，按F3即可得直径。

（6）气源调节:当气源开关启动时，内建的空气帮浦会自动启动打气，气源经由底座的空气轴承输出时会将机台上浮几个u m。

平台的平面度会影响机台移动的顺畅度，同时也可以调整气源数出量的大小，如下图。

（7）量测垂直度将杠杆表或电子测头，固定于测臂上，即可量测垂直度。

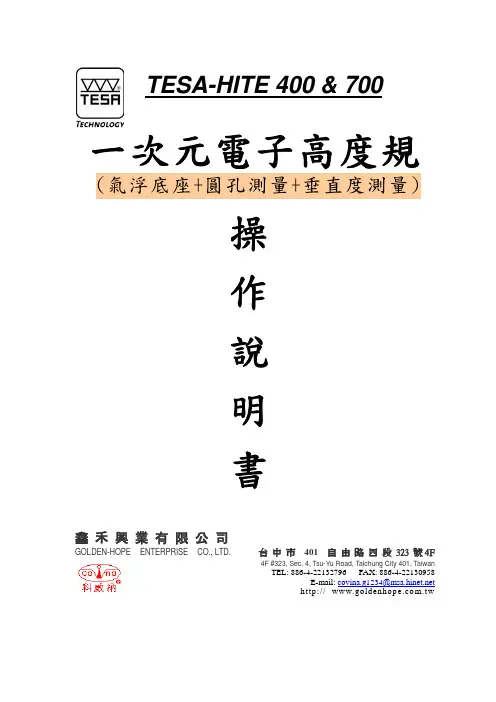

TESA-HITE 400 & 700一次元電子高度規(氣浮底座+圓孔測量+垂直度測量)鑫 禾 興 業 有 限 公 司GOLDEN-HOPE ENTERPRISE CO., LTD. 台 中 市 401 自 由 路 四 段 323 號4F4F #323, Sec. 4, Tsu-Yu Road, Taichung City 401, TaiwanTEL: 886-4-22132796 FAX: 886-4-22130958E-mail: **********************.nethttp:// 操作說明書目錄一、外部功能說明二、開機三、量測（1）螢幕功能與面板操控（2）符號的定義（3）量測模式(四種基本功能)（4）量測圓孔（5）氣源調節（6）量測垂直度（7）參數設定四、錯誤訊息五、使用注意事項一、外部功能說明3二、開機1. 機台開機按(ON/OFF)鍵後，螢幕會出現如下圖:2. 進入量測模式後，轉動手輪直到螢幕出現兩個上下箭號。

如下圖:3. 轉動手輪通過補償點後，螢幕會出現如下圖:此時機台已經進入量測模式了。

三、量測（1）螢幕功能與面板操控F1-F4功能鍵下方英文鍵操作c輸出讀值。

d單位切換。

e取消功能或量測值。

f電源開關。

（假如switch 3設定成OFF）16分鐘沒用，機台便進入省電模式。

) （2）符號的定義(3)量測模式；(本機型基本四種模式分項如下) 模式1：連續顯示量測→ 操作視別符號模式2：直接量測(單向)→ 操作視別符號 模式3：補償量測(單碰)→ 操作視別符號 模式4：補償量測(双碰)→ 操作視別符號(補償量測需利用校驗規作測頭補償)（註1）單向量測不需用校驗規作測頭補償。

1. 開機按 移動過檢示啟動點，出現SET 1，作第一次歸零，開始量測。

2. 再歸零按F2 。

（註2）雙向量測需用校驗規作測頭補償1. 開機移動過檢示啟動點，按F2 出現SET 1 。

2. 按F2 ㄈ新型量儀出廠內定值20.000 瑩幕出現C 20.000 測頭補償採用新型標準配件20mm 校驗規， (如出現其它像C 00.000表示內設測頭補償為如下圖之0.000 歸0式校驗規，所以補償值之設定要依使用之校驗規多少去設定，如需改變校正規之標準尺寸需押F4 鍵，進入0後再重新設定狀態儲存ON OFFON OFF記憶後跳脫即OK 。

TESA测高仪操作规范
构造简介
测头
手轮操作界面
参数简介
1. 量程：0-400mm；
2. 精度：0.001mm。

功能简介
1. 单向测量；
2. 双向测量；
3. 预设值测量。

按ON键开机后正反向摇动手轮使测头上下移动后如图显示。

在基准面上点击归零，
如点击多下后显示不为零可按F2再次归零。

点击被测工件，多点测量观察数值变化后读出平均值即为被测工件高度。

测量完毕，将测头移至最上端按OFF关机。

开机如左图显示后按F2，现右图画面。

通过F1 F2 F3设置如左图数值“6.35”；
再按F4确认后如右图显示。

对校准工件进行点击，上下交替点击共测4点。

界面有如图显示即可开始测量工件。

对工件进行点击，上下各取一点即可。

见左图画面后，按F3出现右图画面，所显数值即为被测工件高度。

测量完毕，将测头移至最上端按OFF关机。

开机如左图显示后按F4，现右图画面。

通过F1 F2 F3设置如左图数值“50”；
再按F4确认后如右图显示。

如左图点击一点后现右图显示，
即设备将此点高度默认为之前的预设值“50”。

如左图点击其他高度一点后现右图显示，
即表示假设短工件为“50”高，长工件则为“100”
高。

测量完毕，将测头移至最上端按OFF关机。

TESA-HITE 400 & 700 一次元電子高度規操作說明書目錄一、外部功能說明二、開機三、量測（1）螢幕功能鍵（2）符號的定義（3）單向量測（4）雙向量測（5）量測圓孔（6）氣源調節（7）量測垂直度（8）參數設定四、錯誤訊息五、使用注意事項一、外部功能說明上蓋 1機台外殼 2測頭固定架 3測臂 4 測針5量圓支撐點6轉輪固定鎖10控制面板12二、開機1. 機台開機按(ON/OFF)鍵後，螢幕會出現如下圖:2. 進入量測模式後，轉動手輪直到螢幕出現兩個上下箭號。

如下圖:3.轉動手輪通過補償點後，螢幕會出現如下圖:此時機台已經進入量測模式了。

三、量測（1）螢幕功能鍵自動功能主要顯示F1-F4可用之功能鍵F1-F4功能鍵①輸出讀值。

②單位切換。

③取消功能或量測值。

④電源開關。

（假如switch 3設定成OFF）16分鐘沒用，機台便進入省電模式。

（2）符號的定義沒校正測頭，單向量測。

歸零點設定。

要校正測頭，雙向量測。

預設值功能鍵。

連續顯示模式。

自動數值輸出。

（直徑）兩碰點之距離。

確定ENTER輸入鍵。

最後兩數值之差。

數字上加。

雙碰點。

數字下減。

單碰點。

位數切換。

（3）單向量測不經過校正規之校正測頭。

1. 開機按 出現SET 1，第一次歸零。

2. 再歸零。

（4）雙向量測1. 開機按 出現SET 1。

2. 按F2ㄈㄈ6.3500mm 。

3. 將測針放入 6.3500mm 校正規中，上下各碰二次後，出現SET 2，即為雙向量測（參考符號之定義）。

ONOFF ONOFF（5）量測圓孔在SET 2模式下。

在基準面上歸零。

將測頭放入孔內，偏移中心點少許。

將手輪向下施壓，停留一秒，出現左列畫面。

移動工件通過最低點，會聽見Beep一聲。

經過最極點。

往復多次可以增加準確性。

將手輪鬆開向上量測，重複以上步驟。

鬆開手輪，按F3ψ即可得直徑。

（6）氣源調節:當氣源開關啟動時，內建的空氣幫浦會自動啟動打氣，氣源經由底座的空氣軸承輸出時會將機台上浮幾個u m。

身高体重测试仪的使用说明及注意事项
方法/步骤
1、首先把仪器移动到方便测试者测量的地方。

2、然后用电源线把测试仪和电源插座连接起来，保证测试仪正常通电，通电前测试仪上面不要放任何物品，保证秤盘表面干净。

3、通电后等待测试仪显示稳定。

4、然后测试者准备开始测量，测试者站在秤盘中心，不要动不要说话。

5、大概10秒内仪器就会测量出测试者的身高体重，计算BMI体格指数。

6、然后测试仪会语音播报，数码显示，打印小票。

7、最后完成整个测量过程。

注意事项
不同的测试仪外观不一样，测量方法一样的。

测量时一定站直站稳，不要动不要说话。

测量完成后，不要急着走，记住拿打印小票。

体质指数（BMI）参考值
过轻：低于
正常：适中：20-25
过重：25-28
肥胖：28-32
非常肥胖, 高于32
1。

TESA -HITE PLUS M 自动二维测高仪及2D控制面板操作手册一、外观说明1. 上盖2. 外壳7. 把手3. 测臂架8. 2D控制面板4. 固定测臂5. 测针9. 气源开关10. 动力手轮6. 支撑点11. 三点铸铁底座2HEXAGAN METROLOGY3HEXAGAN METROLOGY二、按键功能说明功能键最后二次测量值的中间值取消参考点A 和B 并回到ST1/2画面，同电源开/关短按：单一打印 长按：整栏打印计数器重新归零取消上一个动作或数值输入或执行键附加功能键4HEXAGAN METROLOGY时你可以重新再设定零点或是重新开始程序执行。

测量外弧高点 测量外弧低点测量孔中心或槽宽度测量圆孔直径短按：向上测量 长按：快速向上测量内弧高点短按：向下测量 长按：快速向下测量内弧低点2D 操作手册5TESA - HITE PLUS MHEXAGAN METROLOGY测量轴直径学习，执行或编辑程序键暂停键或系统设置键光标上翻键6HEXAGAN METROLOGY三、开机1. 按下 键测头会自动上下找寻通过参考点 ，完成开机状态。

2.四、测针校验有两种1. 沟槽测针校验A. 将测头置于校验规的沟槽内。

B. 按下 或 或 键，执行测针自动校验。

2. 厚度测针校验A. 将测头置于校验规的下方。

B. 按下 键，测针会先向上测一点，再将测头移至校验规上方按下 键，测头会自动向下测两点后，将测头移至校验规下方后，在按 即完成测针校验。

7HEXAGAN METROLOGY五、测头反弹距离设定1.六、归零设定1. 在 或 的状态下你可以选择:2. 向上归零按 。

3. 向下归零按 。

4. 孔中心归零按 。

5. 依此类推七、预设功能1. 在ST-1或ST-2 的状态选择预 设功能:2. 按F2键并输入想要预设的数值, 再按 确认带删除的内容8HEXAGAN METROLOGY八、测试设定当开机后出现此画面后按 键后按 测头自动上下移动测试 按 内接打印机测试 按 显示屏测试 按 按键测试按 取消所有数据文件按 ： 离开测试设定模式九、选择单向测量模式按 :选择不校验测头单向模式 后，如右图后9HEXAGAN METROLOGY十一、测量说明1. 向下测量按 。

TESA-HITE 400 & 700 一次元电子高度规操作说明书目 录一、外部功能说明二、开机三、量测（1）屏幕功能键（2）符号的定义（3）单向量测（4）双向量测（5）量测圆孔（6）气源调节（7）量测垂直度（8）参数设定四、错误讯息五、使用注意事项一、外部功能说明二、开机1. 机台开机按(ON/OFF)键后，屏幕会出现如下图:2. 进入量测模式后，转动手轮直到屏幕出现两个上下箭号。

如下图:3.:此时机台已经进入量测模式了。

三、量测（1）屏幕功能键主要显示F1-F4可用之功能键F1-F4功能键•输出读值。

‚单位切换。

ƒ取消功能或量测值。

„电源开关。

switch 3设定成OFF）分钟没用，机台便进入省电模式。

（2）符号的定义没校正测头，单向量测。

归零点设定。

要校正测头，双向量测。

默认值功能键。

连续显示模式。

自动数值输出。

（直径）两碰点之距离。

确定ENTER输入键。

最后两数值之差。

数字上加。

双碰点。

数字下减。

单碰点。

位数切换。

（3）单向量测不经过校正规之校正测头。

1. 开机按 出现SET 1，第一次归零。

2. 再归零按F2 ¯。

（4）双向量测1. 开机按 出现SET 1。

2. 按F2ㄈ出现ㄈ6.3500mm 。

3. 将测针放入 6.3500mm 校正规中，上下各碰二次后，出现SET 2，即为双向量测（参考符号之定义）。

ONOFF ONOFF（5）量测圆孔在SET 2模式下。

在基准面上归零。

将测头放入孔内，偏移中心点少许。

将手轮向下施压，停留一秒，出现左列画面。

移动工件通过最低点，会听见Beep一声。

往复多次可以增加准确性。

将手轮松开向上量测，重复以上步骤。

松开手轮，按F3即可得直径。

（6）气源调节:当气源开关启动时，内建的空气帮浦会自动启动打气，气源经由底座的空气轴承输出时会将机台上浮几个u m。

平台的平面度会影响机台移动的顺畅度，同时也可以调整气源数出量的大小，如下图。

（7）量测垂直度将杠杆表或电子测头，固定于测臂上，即可量测垂直度。

TESA一维测高仪
【产品规格】：TESA一维测高仪，气浮测高仪，TESA400/700测高仪（带气浮），00730043TESA高度测量仪，气浮高度仪，400/700mm
一维高度检测仪
【详细内容】
TESA HITE 400/700 测高仪
车间的首选配置
集TESA 25 年的研发经验，融入最新的精密机械结
构，极高的性价比
● 更大的测量范围
● 电子装置具有IP65 的防护等级，以防止液体和
灰尘的侵入
● 内置气浮，已固定的面板
● 采用TESA 的专利技术，在测量直径时自动寻找顶点
● 可进行平行度和垂直度的测量
● TESA 专利的光电测量系统
● 与MICRO-HITE 兼容的附件，包括测杆及夹持块
● 每台测高仪带有SCS 校准证书。

精心整理TESA电子高度仪操作规程
TESA高度仪结构图
使用方法及读数（常用操作）
（1）F1
F1进入下示画面：
只需测头上下上下触测后进入模式下）
（2）
二）向下归零：使用驱动轮向下触测两次零点即可
三）沟槽中心归零:使用驱动轮在沟槽上下各触测一次即可
四）圆孔中心归零：使用驱动轮在圆孔内上下各触测一次即可
（3）测量读数：在屏幕上显示出字样时，表明归零设定完成。

归零完成后，使用驱动轮将测针在被测处连续触测两次，读出显示屏上的数据即可得出所测尺寸（4）自动测圆模式：
一)测针触测工件后，继续旋转驱动轮直到LED的绿灯亮为止
松开驱动轮，显示数值为圆心高度；按键，便可得出圆孔的直径数值
（1
可以使用轻微的酒精对气浮底座进行清洁
（2）确保使用干净的操作平台。

平台应当保持无尘、无油或冷却液。

底座上的气浮功能接触面上一旦沾染了污垢将对测量操作及精度造成极大影响
（3）更换电池时不会丢失任何数据，但需先切断电源，将电源适配器插头拔出。

当屏幕的电池符号黑色部分仅余1/4时，需尽快连接电源适配器进行充电。

TESA二维测高仪简介【产品规格】：TESA测高仪，TESA二维测高仪，00730033瑞士TESA高度测量仪二维测高仪仪300,600,900mm【详细内容】TESA测高仪快速完成复杂测量任务的选择可以用来进行平面、平行面和圆柱面几何体的内尺寸、外尺寸、高度、深度或距离尺寸测量。

同时可以进行一维或二维的测量。

自动搜索孔或轴的顶点，在动态探测中记录最大、最小值以及最大最小值之间的差值计算。

TESA IG-13 数字式测头可以测量垂直度、直线度、平行度等偏差和跳动误差，并以ISO1101 标准输出数据。

在电子测高仪上20 年的制造经验造就了高品质的设计，代表了当今的技术水平的发展。

生产现场检测的理想工具，在工作区没有任何电缆。

快速简单可靠测量，尤其是工件孔类。

365、615 和920 mm 三种量程供您选择。

显示的分辨率为0.0005, 0.001, 0.01 和0.1mm 或转换为相等的英制单位通过计算机辅助精度(CAA) 自动修正偏移误差可以极准确测量长度、直线度和垂直度具有和钢一样的膨胀系数（11.5×10-6k-1）控制面板"ID" 和"power panel" 通过交互式的数据处理和输出，可以引导操作者的操作无须人工计算可以通过编写程序循环测量99 个工件，每个测量循环包含相关尺寸极限值的64 个指标内置打印机用于数据输出或利用外部打印机以A4 纸打印，RS 232 数据输出每台测高仪带有SCS 校准证明1、主机型号及规格00730033 TESA MICRO-HITE系统35000730034 TESA MICRO-HITE系统60000730035 TESA MICRO-HITE系统900每一个系统包含以下组件，不含控制面板00730021 TESA MICRO-HITE主体●00730022TESA MICRO-HITE 主体●00730023TESA MICRO-HITE 主体●00760143标准测杆夹持器●●●00760062 5 mm球形测头的标准测杆●●●。

高度仪的使用流程高清1. 准备工作在使用高度仪之前，需要进行以下准备工作：•确保高度仪已经正确连接电源，并处于正常工作状态。

•检查高度仪上的控制按钮和显示屏，确保它们没有损坏或者出现故障。

2. 启动高度仪启动高度仪的步骤如下：1.按下高度仪上的电源按钮，等待几秒钟，直到显示屏上出现启动画面。

2.等待高度仪完成自检程序。

3.高度仪启动完成后，显示屏上将显示出当前的高度。

3. 调整高度仪在使用高度仪之前，需要进行高度的调整，以确保测量的准确性。

调整高度仪的步骤如下：1.使用高度仪自带的调整工具，将高度仪放置在水平的表面上。

2.按照高度仪使用手册的指导，调整高度仪的水平度。

3.确保高度仪的水平气泡位于中心位置，表示高度仪已经调整到水平状态。

4. 进行测量高度仪的测量功能通常可以通过以下步骤进行操作：1.在高度仪上选择测量模式，例如测量绝对高度或者相对高度等。

2.将高度仪对准要测量的目标地点，并保持高度仪的平稳状态。

3.在高度仪的显示屏上观察测量结果，并记录下来。

5. 后续处理在完成测量之后，可能需要进行一些后续处理。

根据具体的需求，可以采取以下措施：•将测量结果进行整理和归档，以备日后参考使用。

•对测量结果进行统计分析，从中提取有效信息。

•检查测量结果的准确性，并进行必要的修正。

•如果需要，可以将测量结果导出到其他系统或软件进行进一步处理。

6. 关闭高度仪在使用高度仪结束之后，需要按照以下步骤来关闭高度仪：1.确保高度仪的所有测量操作已经完成。

2.关闭高度仪上的电源开关。

3.等待高度仪完成关闭程序，并确保高度仪完全关闭。

7. 维护与保养为了保持高度仪的良好状态和性能，需要进行定期的维护与保养。

以下是一些建议：•定期清洁高度仪的外部表面，使用柔软的布料擦拭。

•检查高度仪的电源线和连接线是否完好，如有损坏应及时更换。

•定期检查和校准高度仪的测量准确性，如有需要请联系专业维修人员。

以上是高度仪的使用流程，希望对您有所帮助。
