房地产项目施工图图纸审查要点

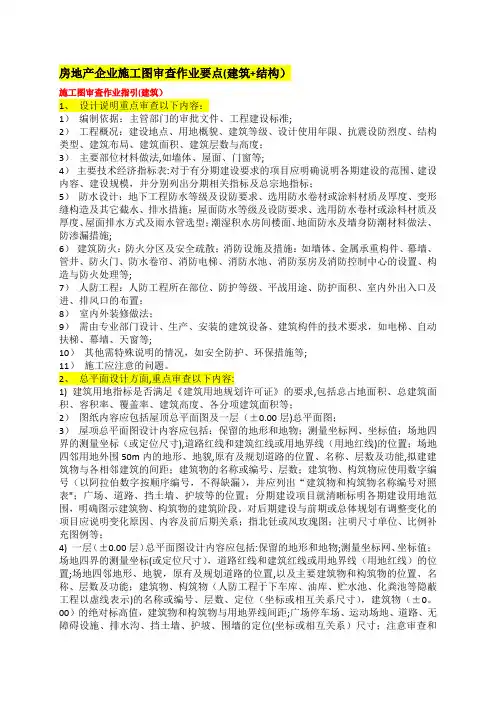

房地产企业施工图审查作业要点(建筑+结构）施工图审查作业指引(建筑）1、设计说明重点审查以下内容：1）编制依据：主管部门的审批文件、工程建设标准;2）工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度；3）主要部位材料做法,如墙体、屋面、门窗等;4）主要技术经济指标表:对于有分期建设要求的项目应明确说明各期建设的范围、建设内容、建设规模，并分别列出分期相关指标及总宗地指标；5）防水设计：地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施；屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型；潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施;6）建筑防火：防火分区及安全疏散；消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防水卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等;7）人防工程：人防工程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置；8）室内外装修做法；9）需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求，如电梯、自动扶梯、幕墙、天窗等;10）其他需特殊说明的情况，如安全防护、环保措施等;11）施工应注意的问题。

2、总平面设计方面,重点审查以下内容:1) 建筑用地指标是否满足《建筑用地规划许可证》的要求,包括总占地面积、总建筑面积、容积率、覆盖率、建筑高度、各分项建筑面积等；2）图纸内容应包括屋顶总平面图及一层（±0.00层)总平面图；3）屋项总平面图设计内容应包括：保留的地形和地物；测量坐标网、坐标值；场地四界的测量坐标（或定位尺寸),道路红线和建筑红线或用地界线（用地红线)的位置；场地四邻用地外围50m内的地形、地貌,原有及规划道路的位置、名称、层数及功能,拟建建筑物与各相邻建筑的间距；建筑物的名称或编号、层数；建筑物、构筑物应使用数字编号（以阿拉伯数字按顺序编号，不得缺漏），并应列出“建筑物和构筑物名称编号对照表"；广场、道路、挡土墙、护坡等的位置；分期建设项目就清晰标明各期建设用地范围，明确图示建筑物、构筑物的建筑阶段。

施工图会审要点一、总图1.布置是否合理，对生产（使用）、安全、环保、消防、施工等方面有无不利影响；2.场地内及附近可能影响施工范围内的建、构筑物基础、地下管线（水、电、气、通风等）应在图中标明，至少应予以说明；3.上、下水、电气、通风、电视、煤气、道路来龙去脉（交接发点坐标及标高）应标注清楚，并与相关专业图纸核对有无出入；4.场地内与场地外围的城市道路标高是否衔接，是否合理，道路、场地、排水等结构及坡度应明确；5.对周边如有高差较大的挖（填）边坡，应有可靠的边坡防护设施；6.总平面图与施工图的几何尺寸、平面位置、标高等是否一致；7.建筑轮廓线与规划红线的关系，是否有建筑地下室或者雨棚等伸出建筑红线的情况发生，同时考虑基础开挖是否存在超越红线的情况发生；8.总图设计是否有必要的详图设计(比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性)；9.几个设计单位共同设计的图纸相互间有无矛盾，专业图纸之间、平立剖面图之间有无矛盾，标注有无遗漏；10.基础类型和基础处理方法是否合理、经济，图中的基础类型能否安全实现；11.工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理；12.水、暖、电图与土建图是否来自同一版本，图中轴线、墙中线、柱中线等是否统一；13.建筑功能设计是否合理（厨房、卫生间与其他部位的标高处理是否合理；室内管道、布置是否影响使用、灯具位置是否合理；各类门、窗开启方向是否合理，门、窗类型是否适用，大小是否合理；楼梯踏步宽度和高度是否合理）；14.特殊部位处理是否符合国家有关的强制性规定（各类栏杆高度、公用通道的洞口尺寸等）。

二、土建专业图纸会审要点1.建筑图纸会审要点（1）总说明1）设计说明和图纸是否齐全；2）设计上采用的新产品、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难，如采用新型的结构、构件则有无充分的理论及实践依据且能否保证安全可靠；3）建筑概述是否准确，重点察看建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整；4）装饰做法表达是否完整（比如：是否有各种材料做法一览表+各部位装修材料一览表），各房间用途及做法是否表述清楚，装饰装修做法区域划分是否明确；5）门窗表是否表述清楚，尤其是组合窗（非标准窗）情况（对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有对门窗性能如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明）；6）建筑材料表述属否完整、准确，是否对施工做法进行合理说明，是否与节能计算中材料一致等；7）对墙体、预留洞口、管道井的封堵有无特殊说明；8）对于幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜结构等）、需二次设计和装修的工程是否作了说明，是否合理。

房地产项目初步设计图纸要点审核
房地产项目的初步设计图纸对于项目的成功非常重要，因此需要对其要点进行审核。

以下是可能需要审核的要点：
1. 布局设计：初步设计图纸应该考虑到建筑物的方向，以免影响周围环境的光照和观感。

此外，还应确保建筑物能够利用周围资源，例如阳光、自然景观等。

2. 户型规划：初步设计图纸应为每个房间分配合适的空间，确保每个房间都有良好的可达性和在使用时的舒适性。

它还应该考虑分配公共设施和房屋设施的位置。

3. 缩尺比例：图纸应使用适当的缩尺并符合国家和地方的相关标准，以确保设计的彻底和准确性。

4. 建筑造价：初步设计图纸应考虑到建筑材料成本和相关现场施工费用，以确定建筑物的预算，并确保项目在可接受的成本范围内。

5. 安全和环境：初步设计图纸应考虑到建筑物应符合相关的安全要求，并且不会对周围环境造成负面影响。

这包括遵守当地建筑规章制度，考虑气候、环境和地形等。

6. 可访问性和通行性：初步设计图纸应考虑到驾驶，行人和无障碍通行。

特别是对于多层和高层建筑，需要提供适当的电梯和紧急通道，以确保安全和可访问性。

7. 设施和服务：初步设计图纸应考虑到需求，如车位、供水、供电、通讯网络和垃圾处理等。

这些要求可以在研究当地管道网络后得到适当的满足。

综上所述，房地产项目的初步设计图纸的要点是多方面的，需要注意所有细节方面的问题，以确保项目的成功。

1 / 1。

房地产工程施工图审查要点首先，房地产工程施工图应包括完整的建筑图、结构图、给排水图、电气图和暖通空调图等，这些图纸必须有完整的详细、准确的内容，不能有遗漏和错误。

审查时要逐一比对各个图纸之间的关联性，确保一致性，如建筑图中的加固柱必须在结构图上有相对应的标注。

其次，施工图中所涉及的设计参数和规范必须符合国家标准和地方规定，不能有违反规范的情况。

如建筑图中的承重墙、结构图中的梁柱等必须符合相应的承重标准，否则会对整个工程的安全造成严重影响。

此外，给排水图和电气图中的管道、电线等也必须符合国家相关规范，以确保施工质量。

再者，对于施工图中的平面布置和空间利用要进行合理性审查，确保各功能区域的布局合理，通风采光良好，且各功能区域之间的关系和连接顺畅，便于使用和维护。

审查时应注意检查各房间的面积和尺寸是否符合设计要求，各功能区域之间的流线是否合理，安全出口和疏散通道是否设置得当等。

此外，施工图中的建筑材料和施工工艺也要进行审查，确保所选用的建筑材料符合相关标准和质量要求，施工工艺合理可行。

审查时要关注结构体系的合理性和稳定性，建筑结构层高、楼高等是否符合国家标准，各种材料的使用是否符合相关规范等。

除了以上要点外，还需要对施工图中的建筑设备和消防系统等进行审查，确保设备的布局合理，消防系统的设置符合要求。

审查时要关注建筑设备的选型是否合理，是否能够满足工程的需要，消防系统的布局是否合理，消防设备是否齐全，消防通道和安全出口是否符合规范等。

总的来说，房地产工程施工图审查是一个非常复杂和细致的工作，需要对各个方面都进行全面的审查，确保施工图的质量和准确性。

只有做到这一点，才能保证工程的施工质量和安全性，以及施工进度的顺利进行。

希望以上介绍的房地产工程施工图审查要点能够对相关工作有所帮助。

序号分类分项审图要点是否满足要求备注11、工程做法说明应与设计任务指导书一致□22、地下室后浇带节点做法是否满足规范及集团工程做法要求，后浇带是否采用钢板进行防水。

□33、对有腐蚀介质渗透区域的地基基础应采取一定的防腐措施。

□41、±0.000标高应与建筑一致□52、轴线定位、尺寸应与建筑一致□63、核对桩定位□74、坐标定位与总图应一致□85、核对桩顶、承台、基础、底板之间的标高是否相互矛盾□96、天然基础错台比例关系是否满足□107、核对承台、天然基础、地下室底板与集水坑、排水系统、电缆沟是否冲突，结构与建筑、给排水、电气图纸是否有冲突，集水坑、排水沟、电缆沟是否有遗漏。

□118、地下室车道标高以及净空高度是否满足要求，建筑与结构是否有冲突。

□129、人防图纸节点是否与结构图纸、建筑图纸冲突。

□1310、除岩石地基外，同一结构单元结构基础性质必须为一种类型□1411、电梯基坑、集水井、后浇带位置底板考虑防渗要求，可局部加厚底板和侧壁混凝土厚度□151、挡土墙位置应与建筑一致□162、挡土墙孔洞予留应与设备一致□173、地下室挡土墙窗洞应与建筑一致□184、挡墙高度应高于室外地面至少300mm □191、梁的布置不应影响建筑平面□202、与主体相连接的建筑装饰外墙应与结构有可靠连接□213、外墙门窗顶标高应与梁底标高一致□22板4、 住宅首层应按结构板进行设置。

□235、与花槽接触居室墙应为钢筋混凝土墙，并高出土面200mm。

□246、与土接触的居室墙应为钢筋混凝土墙，并高出土面200mm。

例如：花园周边主体外墙，正负零以下部位应为钢筋混凝土；其他部位主体外墙，钢筋混凝土墙顶标高建议不小于临近小区道路标高+500mm□257、结构标高的变化应与建筑协调一致□268、悬挑构件尺寸标高应与建筑协调一致□279、与地基土接触的厨房、卫生间、阳台降板分别为50mm、100㎜、80mm □2810、板下有地下室处的卫生间降板350mm，或与建筑给排水协商决定。

住宅施工图审核要点一、总平面图审核审核小区人行出入口位置、车行出入口位置、人行流线设计是否影响首层住户、竖向出地面风井是否影响人行主要动线。

二、住宅单体审核1、审核各栋单体剖面关系是否清晰，沿街商业层高、住宅首层层高、架空层层高、标准层层高、屋顶机房层高、单栋建筑高度是否合适。

2、审核入户门前是否合理留有两边贴对联空间、入户门开启是否阻挡通道、入户门宽度是否统一，大于120㎡户型是否采用子母门。

3、审核电梯门、入户门、设备管井门、楼梯间疏散门、通道内疏散门高度是否统一。

4、审核同类型房间户内门是否统一，入户门与房间门洞高度是否统一，卧室门大小、卫生间门\厨房门大小是否大于750mm。

5、审核同类型房间外门窗，窗扇开启分隔是否满足规定要求，并尽量保留玻璃面宽的完整性；审核推拉门单扇宽度是否大于800mm、通往生活阳台外门净宽是否大于700mm。

6、审核外门窗应是否设置不小于100mm的墙垛，并应避开外墙管道，如外侧有设备管道，墙垛应不小于200mm。

7、审核外门窗的可开启面积不应小于其所在房间（包括厨房及卫生间）地面面积的10％。

计算时应注意：房间地面面积应包括落地凸窗部分；必要时可以减掉房间墙面抹灰层厚度；门窗可开启面积应扣除门窗框部分，折减系数按0.8考虑。

8、审核窗的执手高度是否符合人正常的使用高度，厨房窗开启的便利性与橱柜的关系，厨房窗开启执手可以设置手摇柄式。

9、审核是否落地窗是否设置100mm高反坎。

10、审核厨房洗菜盆与燃气灶之间是否预留不小于600mm的操作台面。

11、审核卫生间墙（除门洞外）根部是否做C20混凝土反坎，宽同墙厚，反坎顶标高H+0.15。

审核墙面防水高度是否根据规范要求设置、卫生间开门尽量不对马桶。

12、审核阳台栏杆是否设置横向杆件。

13、审核开向屋顶及露台的门，上方是否设置雨棚，且当雨棚挑板设置在砖砌外墙上时，根部应做150mm高混凝土反坎。

14、审核除外围护结构外墙及分户墙为200外，其余在满足隔声的前提下尽量设置100厚墙体。

房地产初步设计阶段图纸要点审核在房地产项目开发过程中，初步设计阶段的图纸审核是至关重要的环节。

这一阶段的图纸审核工作直接关系到项目的质量、成本、进度以及后期的施工可行性。

本文将详细阐述房地产初步设计阶段图纸要点审核的相关内容。

一、建筑专业1、总平面图核实建设用地红线、建筑控制线、道路红线等各类控制线的位置和尺寸是否准确。

检查建筑物的定位坐标、间距、朝向是否符合规划要求和日照标准。

评估场地的竖向设计，包括标高、坡度、排水方向等，确保场地排水顺畅，避免积水。

审查出入口的设置是否合理，包括人行出入口和车行出入口，以及与周边道路的衔接是否顺畅。

2、平面图核实各功能房间的布局是否合理，满足使用要求，如客厅、卧室、厨房、卫生间等的面积和尺寸是否适宜。

检查门窗的位置和尺寸，确保采光、通风良好，同时满足消防疏散要求。

关注交通流线的组织，包括楼梯、电梯、走廊等的设置是否便捷，避免交叉和拥堵。

审核建筑内部的隔墙布置，是否便于灵活分隔和使用。

3、立面图审查建筑外立面的风格、色彩、材质等是否与项目定位相符，具有美观性和协调性。

核实外立面的造型和线条是否简洁流畅，避免过于复杂导致施工难度增加和成本上升。

检查阳台、飘窗、空调机位等的设计是否合理，既满足功能需求又不影响建筑外观。

4、剖面图查看建筑物的层高、净高是否符合设计要求和使用功能。

核实楼梯、电梯的竖向尺寸和位置，确保其符合规范和使用要求。

审查各层楼板、梁、柱的关系，以及与设备管道的交叉情况。

二、结构专业1、基础设计评估基础选型的合理性，如桩基础、筏板基础、独立基础等，是否根据地质勘察报告和建筑物的荷载进行选择。

检查基础的尺寸、埋深、配筋等是否满足承载力和变形要求。

审核基础与周边建筑物、地下管线等的关系，避免相互影响。

2、上部结构核实框架结构、剪力墙结构、框架剪力墙结构等结构体系的选择是否合理，能否满足建筑的功能和抗震要求。

审查梁、板、柱的尺寸和配筋，确保结构的安全性和经济性。

房地产施工图审图要点房地产施工图审图要点一、设计说明1、设计依据：应包括相关的设计规范、规定和标准，以及建设单位对设计的要求。

2、设计范围：应明确施工图设计的范围，包括建筑、结构、给排水、电气等专业。

3、系统叙述：对各个专业的设计内容进行简要介绍，如建筑物的功能、结构形式、材料选用等。

4、管材及接口：明确管道和接口所使用的材料和规格，以及适用的压力和温度范围。

5、阀门及阀件：应列出阀门和阀件的型号、规格、工作压力和适用范围。

6、管道敷设：包括管道的布局、走向、标高、连接方式等。

7、管道试压：说明管道试压的方法、压力和标准，以及合格的标准。

8、防腐油漆：应列出管道和设备的防腐和油漆要求。

9、管道及设备保温：对需要保温的管道和设备提出保温要求，包括保温材料、厚度、表面处理等。

二、图纸审核1、图纸完整性：检查图纸是否完整，包括各个专业的设计图纸、图纸目录、设计说明等。

2、图纸清晰度：确保图纸清晰可见，线条清晰，标注准确。

3、图纸标准性：检查图纸是否符合相关的标准和规范，包括建筑、结构、给排水、电气等专业。

4、图纸合理性：审查图纸设计的合理性，如建筑物的布局、结构形式、材料选用等是否合理。

5、图纸可行性：考虑施工的可行性，如结构是否稳定，设备安装是否可行等。

6、图纸协调性：检查各个专业之间的协调性，如管道布局、设备安装等是否协调。

7、图纸安全性：审查图纸设计是否安全，如结构安全、设备安全等。

三、其他要求1、是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

2、是否选用了淘汰产品。

3、主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

4、管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

5、是否按相关规范的要求设置了相应的排水设施，排水系统是否合理。

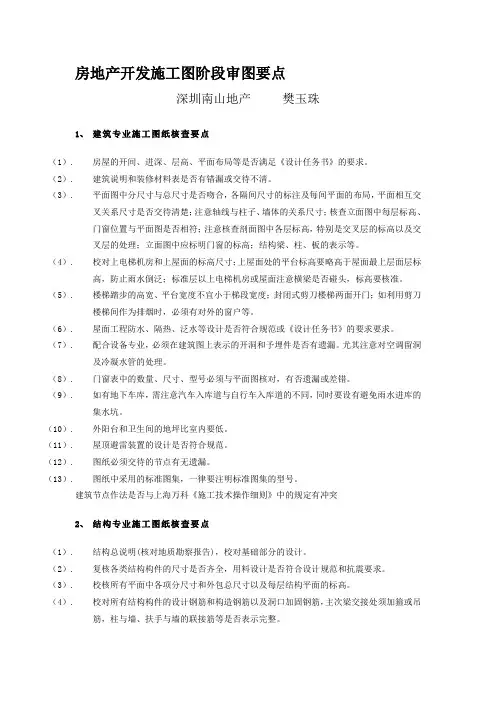

房地产开发施工图阶段审图要点深圳南山地产樊玉珠1、建筑专业施工图纸核查要点（1）. 房屋的开间、进深、层高、平面布局等是否满足《设计任务书》的要求。

（2）. 建筑说明和装修材料表是否有错漏或交待不清。

（3）. 平面图中分尺寸与总尺寸是否吻合，各隔间尺寸的标注及每间平面的布局，平面相互交叉关系尺寸是否交待清楚；注意轴线与柱子、墙体的关系尺寸；核查立面图中每层标高、门窗位置与平面图是否相符；注意核查剖面图中各层标高，特别是交叉层的标高以及交叉层的处理；立面图中应标明门窗的标高；结构梁、柱、板的表示等。

（4）. 校对上电梯机房和上屋面的标高尺寸；上屋面处的平台标高要略高于屋面最上层面层标高，防止雨水倒泛；标准层以上电梯机房或屋面注意横梁是否碰头，标高要核准。

（5）. 楼梯踏步的高宽、平台宽度不宜小于梯段宽度；封闭式剪刀楼梯两面开门；如利用剪刀楼梯间作为排烟时，必须有对外的窗户等。

（6）. 屋面工程防水、隔热、泛水等设计是否符合规范或《设计任务书》的要求要求。

（7）. 配合设备专业，必须在建筑图上表示的开洞和予埋件是否有遗漏。

尤其注意对空调留洞及冷凝水管的处理。

（8）. 门窗表中的数量、尺寸、型号必须与平面图核对，有否遗漏或差错。

（9）. 如有地下车库，需注意汽车入库道与自行车入库道的不同，同时要设有避免雨水进库的集水坑。

（10）. 外阳台和卫生间的地坪比室内要低。

（11）. 屋顶避雷装置的设计是否符合规范。

（12）. 图纸必须交待的节点有无遗漏。

（13）. 图纸中采用的标准图集，一律要注明标准图集的型号。

建筑节点作法是否与上海万科《施工技术操作细则》中的规定有冲突2、结构专业施工图纸核查要点（1）. 结构总说明(核对地质勘察报告)，校对基础部分的设计。

（2）. 复核各类结构构件的尺寸是否齐全，用料设计是否符合设计规范和抗震要求。

（3）. 校核所有平面中各项分尺寸和外包总尺寸以及每层结构平面的标高。

（4）. 校对所有结构构件的设计钢筋和构造钢筋以及洞口加固钢筋，主次梁交接处须加箍或吊筋，柱与墙、扶手与墙的联接筋等是否表示完整。

房地产图纸审查要点、关键部位把控及实施办法一、建筑专业（一）、建筑图总说明1、建筑设计概述审核内容：建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整。

讲解内容：建筑面积、占地面积、地下层数、地上层数、高度、建筑结构形式、防火设计要求及住宅安全防范要求、地下室及屋面防水材料、防水层厚度、防水层遍数。

2、装饰做法审核内容：是否有各种材料做法一览表、各部位装修材料一览表，各房间用途及做法是否已表述清楚。

讲解内容：公共部位（墙、顶、地、电梯门套、楼梯踏步、踢脚线、栏杆扶手等装修材料做法）、各功能房间（消防水池间、控制室、水泵间、无负压间、换热站、坡道、排水沟盖板）的装修做法。

3、门窗表审核内容：组合窗（非标准窗）情况。

对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，要注明经有资质的门窗生产厂家设计方可，对门窗性能，如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。

讲解内容：门窗尺寸、门窗材料、玻璃品种（安全玻璃要求）、玻璃厚度、固定位置、固定方法、开启形式和方向。

4、建筑材料审核内容：建筑材料表述是否完整、准确，是否对施工做法进行合理说明，是否与节能计算书中材料一致；核对墙体材料及砌筑要求、抹灰砂浆品种及配比，有无外墙防水措施；保温材料的选择对外墙建筑饰面做法有无影响。

讲解内容：内外墙材质、砂浆品种标号、外墙厚度、保温材质、保温厚度、不同材料分界位置（防火分隔带位置）说明、屋面保温层厚度、变形缝位置及材料、屋面排水檐沟形式及相关位置。

5、墙体预留洞口、管道井、有防水要求的房间审核内容：封堵有无明确说明，管井、墙面防水设计是否合理。

讲解内容：内烟道、通风井道封堵方法，相关墙地面做法及材料。

6、幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜结构等）、需二次设计和装修的工程审核内容：是否作了详细说明，是否合理。

房地产集团初步设计图纸审核要点在房地产项目开发过程中，初步设计图纸的审核是至关重要的环节。

这不仅关系到项目的功能布局、建筑质量和成本控制，还直接影响到项目的施工进度和最终的市场销售。

以下是房地产集团在审核初步设计图纸时需要重点关注的几个方面：一、总平面规划1、用地范围和红线审核图纸中用地范围的界定是否准确，是否与政府批准的用地红线相符。

检查相邻地块的关系，确保不存在用地纠纷或相互影响的问题。

2、建筑布局评估建筑的朝向、间距是否满足日照、通风和消防要求。

查看建筑物之间的组合关系是否合理，是否有利于小区的景观营造和交通组织。

3、道路交通道路系统的设计应满足人车分流的原则，且道路宽度、转弯半径等要符合规范。

出入口的设置要考虑与城市道路的衔接，以及对周边交通的影响。

停车位的数量和布局要满足规划要求和使用需求，同时要考虑停车方式的合理性（如地下停车、地面停车、架空停车等）。

4、景观绿化审核景观设计的总体布局，包括中心景观、组团景观和宅间景观等。

检查绿化覆盖率是否达到规划指标，植物品种的选择是否适合当地气候和土壤条件。

5、竖向设计评估场地的高程设计是否合理，是否能够有效地排水和避免积水。

查看建筑物与周边场地的高差处理是否得当，是否满足无障碍设计要求。

二、建筑设计1、功能布局住宅户型的设计要符合市场需求，房间尺寸和比例要合理，功能分区要明确。

公共区域（如大堂、电梯厅、楼梯间等）的布局要宽敞、舒适，且满足消防疏散要求。

商业、办公等建筑的功能布局要满足使用方的需求，流线组织要顺畅。

2、建筑造型和外立面审核建筑的造型是否美观、新颖，与周边环境是否协调。

外立面材料的选择和色彩搭配要符合项目的定位和品质要求。

3、建筑高度和层数确认建筑高度和层数是否符合规划要求，以及是否与周边建筑相协调。

检查层高的设置是否合理，是否满足使用功能和空间感受的要求。

4、消防设计建筑的防火分区、疏散通道、安全出口等要符合消防规范的要求。

消防设施（如消火栓、自动喷水灭火系统、火灾报警系统等）的设置要合理、齐全。

【设计管理】住宅施工图图纸会审要点在住宅项目的建设过程中，施工图图纸会审是一个至关重要的环节。

它不仅能够提前发现设计中存在的问题，避免施工过程中的返工和延误，还能保证工程质量，降低成本，提高项目的整体效益。

下面，我们就来详细探讨一下住宅施工图图纸会审的要点。

一、建筑专业1、总平面图核实建筑定位坐标、标高与周边环境的关系，包括道路、管线、相邻建筑物等。

检查消防车道、消防登高面的设置是否符合规范要求。

确认出入口位置、数量及与城市道路的连接是否合理。

2、平面图房间布局是否满足使用功能，如卧室、客厅、厨房、卫生间等的尺寸和比例是否恰当。

门窗的位置、大小和开启方式是否合理，是否满足通风、采光要求。

墙体的布置是否符合结构要求，是否存在短肢剪力墙等不合理的情况。

楼梯、电梯的位置、数量和尺寸是否符合规范，疏散通道是否畅通。

3、立面图建筑外立面的造型、色彩、材质是否与效果图一致。

外窗、阳台、栏杆等的形式和尺寸是否协调美观。

外墙保温、装饰线条等的做法是否明确。

4、剖面图建筑物各层的层高、净高是否符合要求。

梁、板、柱的关系是否清晰，是否存在梁碰头、影响使用空间的情况。

楼梯的踏步高度、宽度是否符合规范。

二、结构专业1、基础部分根据地勘报告，检查基础选型是否合理，如桩基础、筏板基础、独立基础等。

基础的埋深、尺寸、配筋是否满足承载力和变形要求。

地下室防水、抗浮设计是否符合规范。

2、上部结构梁、板、柱的尺寸和配筋是否合理，是否存在超筋、少筋现象。

剪力墙的布置是否均匀合理，对建筑功能的影响是否最小化。

结构缝的设置是否符合规范要求，能否有效解决不均匀沉降和温度变形问题。

3、节点详图梁柱节点、剪力墙边缘构件、楼梯节点等的详图是否清晰准确，钢筋的锚固和连接方式是否明确。

预埋件、预留孔洞的位置和尺寸是否标注清楚。

三、给排水专业1、生活给水系统水源的接入方式、管径和压力是否满足要求。

给水管的布置是否合理，是否与电气桥架、暖通管道等存在冲突。

房地产公司设计部门施工图审查要点审查人签字：审查日期：复审人签字：审查日期：审查人签字：审查日期：复审人签字：审查日期：审查人签字：审查日期：复审人签字：审查日期：序号审查项目审查要点部位无疑议(打√)审查结果问题或提疑备注1 234 5 6 校对说明书与材料表，是否有遗漏或须补充。

校对用户总耗电量和设计总电量是否符合进户线的方位应该离供电局距离最短的方向，节省用户的电线、电缆根据总的用电量是否要设配电间还是变电所应按规范进行设计。

3F2F7 8 9 检查每层分项的电表或配电箱的设计有否。

1F-1F-2F101112131415 基本情况动力与照明线路是否是否分开。

校对所有平面图的设计。

-3F3F2F1F-1F161718192021222324校对高压及低压的配电系统图。

电缆沟的设计是否符合规范。

防雷系统的设计是否遗漏。

对建筑所须开洞、预埋的都须在图中交待清楚，并要注明标高和尺寸。

建筑工程用电设备的负荷等级应符合建筑物的防火和功能要求，一、二级负荷应用2个电源供电。

装有2台以上的变压器的变电所，当断开1台时，其余变压器的容量不应小于60％的全部负荷，并保证用户的一、二级负荷用电。

配电所的10KV或6KV非专用电源线的进线侧，应安装设带保护的开关设备，当有继电保护或自动切换电源要求时，变压器低压侧总开关和母线分段开关均应采用低压断路器。

民用建筑的继电保护应满足可靠性、选择性、灵敏性和速动性的要供配电求，应首先由故障设备或线路本身的保护切除故障并计算灵敏系数。

-2F-3F262728293031333435363738设计用电安全电气设备和导体的绝缘水平、载流量、动稳定、热稳定以及电气设备的断流能力应满足正常运行、短路和过电压状态的要求。

变配电所的位臵应选择在通风、散热条件较好的正常场所，室内除本室需要的管道外，不应有其他的管道通过，配电屏的上方不应敷设管道；一类高、低层主体建筑内，严禁设臵装有可燃性油的电气设备的配电所。
