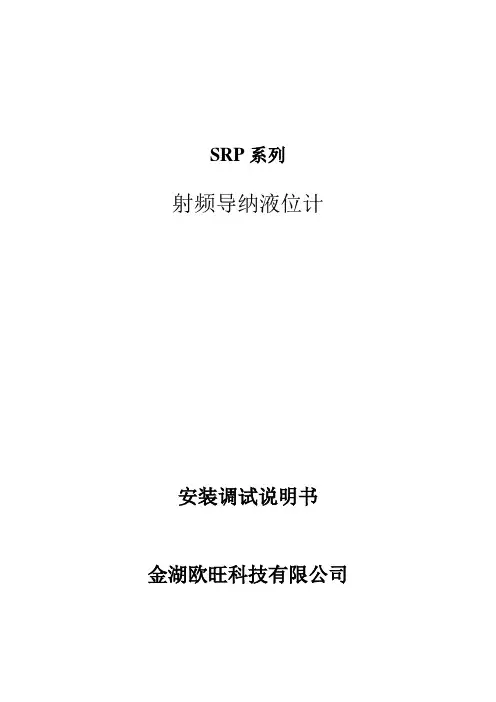

SRP系列射频导纳液位计安装调试说明书金湖欧旺科技有限公司第一章概述1.1 简介本说明书适用于通用射频导纳连续物位仪表，产品适用于大多数应用场合的连续测量。
仪表广泛用于工业和民用现场，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无特别要求。
仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。
1.2 原理射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料性能更好，工作更可靠，测量更准确，适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻抗成份，容性成份，感性成份综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频电流测量导纳的方法。
高频正铉振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测量容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。
射频导纳技术与传统电容技术的区别在于测量参量的多样性，三端驱动屏蔽技术和增加的两个重要电路，这些是根据在实践中的宝贵经验改进而成的。
上述技术不但解决了连接电缆屏蔽和温漂问题，也解决了垂直安装的传感器根部挂料问题。
所增加的两个电路是高精度振荡驱动器和交流鉴相采样器。
对一个强导电性物料的容器，由于物料是导电的，接地点可以被认为在传感器绝缘层的表面，对仪表传感器来说仅表现为一个电容和电阻组成的复阻抗，从而引起两个问题。
第一个问题是物料本身对传感器相当于一个电容，它不消耗变送器的能量，（纯电容不耗能），但挂料对传感器等效电路中含有电阻，则挂料的阻抗会消耗能量，从而将振荡器电压拉下来，导致桥路输出改变，产生测量误差。
我们在振荡器与电桥之间增加了一个驱动器，使消耗的能量得到补充因而会稳定加在传感器的振荡电压。
第二个问题是对于导电物料，传感器绝缘层表面的接地点覆盖了整个物料及挂料区，使有效测量电容扩展到挂料的顶端，这样便产生挂料误差，且导电性越强误差越大。
1快速安装指南本部分列出对Eclipse 仪表进行快速安装，接线和设定的关键步骤.供有经验的电气安装人员参考.注意 7XD, 7XR 或7XT型探头仅用于安全切断/溢出工况.所有其他型号的导波雷达的安装，都应该保证被测介质的最高液面应低于雷达天线过程连接150毫米.此情况包括使用立管等人为抬高探头高度的工况.1.1A必备工具.扳手 (同轴探头38毫米,双杆探头47毫米,传感器部分 38毫米).一字螺丝刀.斜口钳 2.5毫米内六角扳手.万用表.24 V 电源B设定必备信息开始设定前,请确认以下必备信息Level Units 测量中使用的工程单位( 英寸或厘米)?Probe model 仪表型号信息中列出的型号是什么?(探头型号的头4位内容) Measurement type 测量的方式.(液位,体积,界面等)Probe mount 探头的安装形式(NPT,BSP还是法兰?)Probe length 探头长度Level Offset 从探头底端到0%参考点的距离Dielectric 被测介质的介电常数Loop Control 通过液位或者体积来控制电流输出Set 4 m A 对应4毫安输出时的0%参考点位置Set20 m A 对应20毫安输出时的100%参考点位置 (7XB双杆探头从顶部起100毫米范围为信号死区;7XF,7X1单杆探头从顶部起178毫米为信号死区)1.2开始安装安装时注意. 保护探头顶部连接的塑料帽在最后安装传感器之前不要取走. 在传感器的过程连接上不要使用任何的密封黏合剂或TFE胶带,该连接处是使用 Viton 环密封.. 注意保护探头顶部的高频连接干燥清洁,必要时可用酒精擦拭,用棉签擦干.. 传感器和探头部分的连接,随手上紧后,再用扳手上紧1/4到1/2圈.1.3接线注意连接电源的正负极性;注意在电源和仪表两端分别接地.1.4快速设定A仪表键使用方法.仪表上电后，显示将每5秒钟交替显示液位,%输出,和环路电流..使用↑和↓键来在设定菜单中移动..当按下输入键时,显示中第一行的走后一个字母将变为感叹号,此时可用↑和↓键来改变参数的大小,再用输入键来确定即可.注意,每次改变参数后,如果需要断电,须给仪表10秒钟的时间来刷新内部设置.如左图所示,是对仪表进行设定所需要的最少参数.Probe module 选择探杆的型号 (探杆型号的头4位内容)② PrbMount 探头的安装形式(NPT,BSP还是法兰?)③MeasType 选择测量的类型(液位,体积,界面或者体积和界面).④Lvl Units 测量中使用的工程单位( 英寸或厘米)?⑤Probe Ln 探杆长度(探杆型号的最后3位数字)⑥Lvofst 从探头底端到0%参考点的距离⑦Dielctrc 被测介质的介电常数范围⑧Set 4 m A 对应4毫安输出时的0%参考点位置⑨Set20 m A 对应20毫安输出时的100%参考点位置 (7XB双杆探头从顶部起100毫米范围为信号死区;7XF,7X1单杆探头从顶部起178毫米为信号死区)2．完全安装.本部分内容为安装的详细内容..Eclispse传感器可以通过一系列的过程连接装到被测储罐上.通常是通过螺纹或是法兰连接实现.注意：切勿在传感器周围堆放绝热材料，以免引起额外的热量堆积.仪表工作带压时，切勿拆卸仪表探头.2．17XB，7X5，7X7型双杆探头对距离探头很近的物体敏感,容易影响测量精度. 安装时应该遵守以下各注意事项.1 安装立管的管径不小于80毫米.2当安装立管的直径无法大于80毫米，则仪表探头顶部的信号死区应该与安装立管的根部齐平或是伸入被测容器内一部分.37XB，7X5，7X7型的双杆探头的探杆与金属物体（如金属管道，金属梯架）的距离最小应该为25毫米.2．2安装7X7型探头时注意：该缆式探头可以在现场截断.方法如下：A 提起配重（1），可以看到锁紧装置（2）.B 松掉锁紧装置上的2个紧固螺丝（3），拿掉两个锁紧装置.C 从缆上拿掉配重（1）D 截断所需的缆绳长度.E 照相反程序装好配重，装好锁紧装置.F 在仪表配置中重新设定缆绳长度.2.3安装单杆探头（7X1，7X2，7XF）的注意事项：如需使用安装立管，应遵循以下要求：A 立管管径不小于50毫米.B 立管管径和立管高度的比（A/B）不小于1，由于该立管制作不当引起的测量误差，需要在信号死区（Block Dis）和仪表灵敏度（SENSITIVITY）中调整改善.C 立管不得有缩径..仪表应尽量远离导电物体.当周围有导电物体存在时应适当降低仪表灵敏度.到探杆距离容许存在的物体《150毫米与探杆平行的连续光滑的平面，比如金属罐壁.》150毫直径小于25毫米的金属管，金属格栅，金属梯架等.米》300毫米直径小于75毫米的金属管，金属格栅，混凝土墙壁等.》450毫米其他安装测量固体专用双缆探杆1. 确保钢缆周围最少有25mm以上的间距没有碰到障碍物.2. 小心的把钢缆放入容器中.拧紧安装法兰上的垫片.3. 拧紧探杆与容器连接的法兰或螺丝.4. 探杆可以在现场切短.a. 松开并移走固定在钢缆上的2个卡夹.b. 把配重物从钢缆上移开.c. 切断钢缆到需要的长度.d. 重新穿好配重物,并重新固定好.e. 在软件中重新设定新的长度2.4安装测量固体专用单缆探杆1. 确保钢缆周围最少有25mm以上的间距没有碰到障碍物.2. 小心的把钢缆放入容器中.拧紧安装法兰上的垫片.3. 拧紧探杆与容器连接的法兰或螺丝.4. 探杆可以在现场切短.a. 松开并移走固定在钢缆上的2个卡夹.b. 把配重物从钢缆上移开.c. 切断钢缆到需要的长度加上16cm.d. 重新穿好配重物,并重新固定好.e. 在软件中重新设定新的长度.33．1参数设定表格 :测量液位 Level Only(Loop Control=Level)显示内容 操作内容备注1 *Status**Level* *% Out* *Loop*仪表显示仪表的默认显示内容为 液位%输出和环路电流，每隔5秒交替 显示.2LevelXXX.Xcm仪表显示 显示测量的液位值.3 %OutputXX.X%仪表显示 仪表显示的按量程换算的%比输出.4 LoopXX.X mA仪表显示仪表显示的回路电流值. 5 PrbModel (Select)选择所选用探杆的型号仪表铭牌上注明的探杆的型号的前4位6 PrbMount （select ）选择探杆安装形式选择NPT ，BSP 或FLANGE 7 MeasType (select)选择液位测量的类型选择Lvl Only8 Lvl Units（select ）选择液位单位从cm,inches,feet,meters 中选择(厘米,英寸,英尺,米)9 Probe Ln XXX.X输入探头的准确长度该信息列在仪表铭牌和定货信息上. 是探头型号的最后三位数字.10 Lvl Ofst XXX.X输入OFFSET 的值该值是从探头底端到0%参考点的距离 （-61—762 厘米）11 Dielctrc （select ）选择介质的介电常数范围选择1.4—1.7;1.7—3.0;3.0—10;10—10012 SenstvtyXXX输入探杆的灵敏度允许细调13 LoopCtrl (select)选择控制回路电流的变量选择Level14 Set 4mA XXX.X输入4毫安电流输出对应的液位设定时注意，在仪表探头的顶部，底部存在一个信号发送区(0—15cm)，设定时要注意避开.15 SET 20 m A XXX.X输入20毫安电流输出对应的液位设定时注意，在仪表探头的顶部，底部存在一个信号发送区(0—15cm)，设定时要注意避开.16 DampingXX S输入阻尼时间 当被测信号有很强烈噪声或过程变化剧烈时，为稳定输出，可以在0—10秒的范围内，选取一个适当的值来设定.17 Fault （select ）选择出现故障时回路电流需要保持输出的值可以在 3.6毫安,22毫安和HOLD 中选择一种.18 BlockDis XX.X cm输入探杆的不灵敏距离允许用户忽视探杆顶部的液位测量值 19 Sz Fault (select)选择回路电流在进入安全区域后的工作情况“安全区域”为用户设置的B lockDis 距离,当液位到达探杆顶端的BlockDis 距离后,选择回路电流的输出值.可以选择:None,3.6mA,22mA,Latch 3.6,Latch22.20 Sz Height XX cm输入BlockDis 下面的一段距离默认为0.21 Sz Alarm Reset 按”回车”键清楚报警信息如果Sz Fault 选择了Latch3.6或者Latch22,可以通过按”回车”键来清除Sz Fault 的报警信息22 Threshld（select ）选择阀值类型 仪表默认 CFD.当介质中分层且低介电常数的介质在高介电常数介质上面时，或液位测量不准确时选择FIXED.23 Poll AdrXX输入HART 地址 可在0—15之间选择一个数字作为仪表的地址.当不把仪表进行网路连接时,输入0. 24 Trim Lvl XX.X输入需要修正的液位读数值调整范围为:-25.4cm<Lvl Trim<+25.4cm25Trim 4 m A XXXX对4毫安的输出电流进行校正.在输出中串入电流表，调整该值可以对4毫安的输出进行修正.26 Trim 20mA XXXX对20 毫安的输出电流进校正. 在输出中串入电流表，调整该值可以对20毫安的输出进行修正. 27 Loop TstXX.X mA模拟输出可以对电流输出进行模拟28 LvlTicksXxxxx勿动 工厂诊断用29 New PassXXX输入新密码 0—255之间；使用箭头键可以选择一个合适的数字作为密码,按回车键保存 30 Language (select)选择LCD 上显示的语言 可从:English(英语),Spanish(西班牙语),French(法语),German(德语)中选择31 Mdl705HTVer3.0a0勿动 显示软件版本32 DispFact (select)选择YES 来显示工厂参数菜单 里面共有24项参数,大都为工厂诊断用,且不能更改.故不一一列出.详细内容请参阅英文操作手册.3．2参数设定表格 :测量界面 Level Only(Loop Control=Interface Level) 显示内容操作内容备注1 *Status**IfcLvl**% Out**Loop*仪表显示仪表的默认显示内容为界面值,%输出和环路电流，每隔5秒交替显示.2 IfcLvlXXX.Xcm仪表显示显示测量的界面值.3 %OutputXX.X%仪表显示仪表显示的按量程换算的%比输出.4 LoopXX.X mA仪表显示仪表显示的回路电流值.5 Level6 PrbModel(Select)选择所选用探杆的型号仪表铭牌上注明的探杆的型号的前4位7 PrbMount（select）选择探杆安装形式选择NPT，BSP或FLANGE8 MeasType(select)选择液位测量的类型选择Intrface9 LvlUnits（select）选择液位单位从cm,inches,feet,meters中选择(厘米,英寸,英尺,米)10 ProbeLnXXX.X 输入探头的准确长度该信息列在仪表铭牌和定货信息上.是探头型号的最后三位数字.11 LvlOfstXXX.X 输入OFFSET 的值该值是从探头底端到0%参考点的距离（-61—762 厘米）12 UprDiel(select)输入上层介质的介电常数13 Dielctrc（select）选择下层介质的介电常数范围选择3.0—10;10—10014 SenstvtyXXX输入探杆的灵敏度允许细调15 LoopCtrl(select)选择控制回路电流的变量选择IfcLvl16 Set4mAXXX.X 输入4毫安电流输出对应的液位设定时注意，在仪表探头的顶部，底部存在一个信号发送区(0—15cm)，设定时要注意避开.17 SET 20 m AXXX.X 输入20毫安电流输出对应的液位设定时注意，在仪表探头的顶部，底部存在一个信号发送区(0—15cm)，设定时要注意避开.18 DampingXX S 输入阻尼时间当被测信号有很强烈噪声或过程变化剧烈时，为稳定输出，可以在0—10秒的范围内，选取一个适当的值来设定.19 Fault（select）选择出现故障时回路电流需要保持输出的值可以在 3.6毫安,22毫安和HOLD中选择一种.20 BlockDisXX.X cm输入探杆的不灵敏距离允许用户忽视探杆顶部的液位测量值21 SzFault(select) 选择回路电流在进入安全区域后的工作情况“安全区域”为用户设置的B lockDis距离,当液位到达探杆顶端的BlockDis距离后,选择回路电流的输出值.可以选择:None,3.6mA,22mA,Latch3.6,Latch22.22 SzHeightXX cm 输入BlockDis下面的一段距离默认为0.23 SzAlarmReset 按”回车”键清楚报警信息如果Sz Fault选择了Latch3.6或者Latch22,可以通过按”回车”键来清除Sz Fault的报警信息24 Threshld（select）选择阀值类型仪表默认 CFD.当介质中分层且低介电常数的介质在高介电常数介质上面时，或液位测量不准确时选择FIXED.25 IfcThrsh(select)选择阀值类型界面测量时专用.通常工况情况下选CFD26 Poll AdrXX输入HART 地址 可在0—15之间选择一个数字作为仪表的地址.当不把仪表进行网路连接时,输入0. 27 Trim Lvl XX.X输入需要修正的液位读数值调整范围为:-25.4cm<Lvl Trim<+25.4cm 28Trim 4 m A XXXX对4毫安的输出电流进行校正.在输出中串入电流表，调整该值可以对4毫安的输出进行修正.29 Trim 20mA XXXX对20 毫安的输出电流进校正. 在输出中串入电流表，调整该值可以对20毫安的输出进行修正. 30 Loop TstXX.X mA 模拟输出可以对电流输出进行模拟31 LvlTicksxxxx勿动 工厂诊断用32 IfcTicksXXXX勿动 界面测量时专有显示,工厂诊断用 33 Medium 勿动 界面测量时专有显示,工厂诊断用34 New PassXXX输入新密码 0—255之间；使用箭头键可以选择一个合适的数字作为密码,按回车键保存35 Language (select)选择LCD 上显示的语言可从:English(英语),Spanish(西班牙语),French(法语),German(德语)中选择36 Mdl705HTVer3.0a0勿动 显示软件版本37 DispFact (select) 选择YES 来显示工厂参数菜单 里面共有24项参数,大都为工厂诊断用,且不能更改.工厂参数菜单38 History 按”回车”键进入历史记录菜单用于检查记录报错信息以及信息维持时间39 Run Time 运行时间显示自通电了的使用时间40 History Reset 历史记录复位清除历史记录的内容41 FidTicks 诊断用工厂诊断用42 Fid Sprd 诊断用工厂诊断用43 Fid Type 诊断用工厂诊断用44 Fid Gain 增益和灵敏度功能类似45 Window 诊断用工厂诊断用46 Conv Fct 诊断用工厂诊断用47 Scl Ofst 诊断用工厂诊断用48 Neg Ampl 诊断用工厂诊断用49 Ifc Ampl 诊断用工厂诊断用50 Pos Ampl 诊断用工厂诊断用51 Signal 诊断用工厂诊断用52 Compsate 诊断用蒸汽补偿专用.如果是7MS探杆请选择”auto”,如果是其他探杆请选择”None”.53 7xKCorr 诊断用工厂诊断用54 ElecTemp 显示表头现在的周围温度55 Max Temp 显示表头记录的最高环境温度56 Min Temp 显示表头记录的最低环境温度57 Sz Hyst 诊断用工厂诊断用4．OFFSET 详述注意，传感器从工厂发货时，默认的OFFSET 设定为0.如例1，当OFFSET 为0时，所有的测量都是以天线的底端为参考点.所有的参数值都以天线底端做0点.例2．该例子中，OFFSET 的值为10.则所有的测量和参数设定时的参考点即为容器的底部.如图所示.例3，在该图中，OFFSET 的值为负值，则，所有测量和参数设置的参考点都为天线上距离天线底端为OFFSET 值的点.5. 故障诊断指南现象问题解决方法液位，%输出和电流都不准确；1)基本设定有问题.对探头型号安装方式和探头长度以及OFFSET 等设定重新确认.1) 确认实际的液位值2) 校验4mA和20mA的电流值2 .界面液位有严重的乳化,泡末的现象检查工艺情况，消除或减轻乳化 ,泡末等情况.液位输出总是比实际值高或低一个固定的数值. 设定值与实际的探头长度罐高等值差别较大.重新确认探头长度罐高等设定.测量输出波动 1液面状态有波动增大DAMPING值.2 有高频干扰接入仪表检查FID Spread （应该稳定在+/— 10以内）测量输出比实际液位要低1 存在液体分层，而且下面的液体介电常数比上层的大，比如，油水分层.选择FIXED THRESHOLD功能.在探杆上有挂料介质覆盖等情况存在.有浓厚的泡末.显示读书正确但是电流输出固定在4毫安. 基本设定有问题. 如果没有用MULTIDROP工作模式，将HART POLL 地址改为0.手操器只能读出通用命令（对HART 选项仪表）没有安装仪表的DD文件.与当地HART设备提供商联系，下载最新的DD文件.液位读数固定在满量程，电流输出固定在20.5 毫安. 探头浸入液面. 检查实际液面.如果探头没有被液面浸没，则要检查挂料等情况.选择更大的介电常数范围.加大Blocking 距离.液位，%输出和电流值都在最大值单杆探杆的设置参数有问题1)增加Blocking距离2)选择更大的介电常数液位，%输出和电流值比实际液位高容器内的障碍物影响了单杆探杆的测量.1)选择更大的介电常数2)重新安装探杆远离障碍物的影响当液面实际高度为0时，仪表有读数输出. 传感器与探头之间松动或脱开.紧固连接部分.6.报错信息显示的故障信息功能解释Initial 无初始的操作信息DryProbe 无干燥的探杆的标准信息,探杆底部的信号已检测到(实际罐内液位为空时会显示该信息)EOP <PL(probelength) 探杆没有接触到液位的时候,探杆尾部的信号超过探杆的量程1)确认探杆长度是否设置正确.2)选择低一点的介电常数范围.3)增加灵敏度4)咨询工厂.5)确认Block Distance设置是否正确.EOP Low 当探杆没有接触到液位时的显示信息(实际液位为空) 1)液位上升后,该信息会自动消除,如果没消除,按以下步骤解决.2)确认探杆长度是否设置正确3)选择低一点的介电常数范围4)咨询工厂EOP High 当探杆没有接触到液位时的显示信息(实际液位为空) 1) 液位上升后,该信息会自动消除,如果没消除,按以下步骤解决.2) 确认探杆长度是否设置正确3) 联系工厂WeakSgnl 信号的幅度低于预想值1) 选择低一点的介电常数范围2) 增加Sensitivity(灵敏度)Flooded? 由于探杆顶部被液位浸没而造成信号丢失(只有双杆探杆才有该故障信息) 1) 降低容器内的液位.2) 选择低一点的介电常数范围3) 更换7xR型号的探杆(适用于液位满灌的场合)Nosignal 没有检测到液位信号1) 确认介电常数范围设置是否正确2) 增加Sensitivity(灵敏度)3) 确认探杆型号符合实际的工况条件4) 咨询工厂No Fid 基准点的信号没有检测到1) 检查所有的连接处2) 检查探杆的顶部是否受潮3) 检查探杆的探针是否损坏4) 咨询工厂FidShift 基准点的信号改变1) 检查所有的连接处2) 检查探杆的顶部是否受潮3) 检查探杆的探针是否损坏4) 咨询工厂No Probe 表头没有检测到探杆1) 检查所有的连接处2) 检查探杆的探针是否损坏Sz Alarm 液位到达安全区域输出保持在Sz Fault内设置值降低液位,该信息会消失Hi Temp 现场的环境温度已超过80℃1) 仪表表头必须移走,确保周围的环境温度符合工作的要求2) 更换为带远传功能的表头Lo Temp 现场的环境温度已超过-40℃1) 仪表表头必须移走,确保周围的环境温度符合工作的要求2) 更换为带远传功能的表头HiVolAlm 液位超过容量计量表的高点的5%校验容量计量表是否正确. Sys Warm 无法预料的软件故障咨询工厂TrimReqd 回路输出可能不正确咨询工厂Cal Reqd 工厂默认的出厂参数导致实际使用的液位读数不正确重新设置相应的参数. 咨询工厂.SlopeErr Ramp电路产生不正确的电压咨询工厂LoopFail 回路电流与预期值有误差咨询工厂No Ramp Ramp电路没检测到信号咨询工厂DfltParm 内部参数不稳定咨询工厂LVL<probe length 上层的脉冲信号强度已经超出探杆尾部的信号. 1)检查探杆长度是否正确.2)把CFD改为Fixed.EE Fail EEPROM故障咨询工厂CPU Fail 芯片故障咨询工厂SfwrFail 软件故障咨询工厂7.工况条件的故障排除有很多原因可以导致工况出现问题.这里只涉及探头上的介质挂料和分层方面.探头上的介质挂料大部分情况下不会有问题——Eclipse电路典型非常有效,典型的工作方式.介质挂料一般可以分成两种类型——薄膜被覆和搭桥.当有小型薄膜被覆时,可使用双杆探头.对于极端的介质挂料，可考虑使用7XF或7X1单杆探头.薄膜被覆 7.1 705型号(液位工况)*连续型薄膜被覆最典型的被覆问题是介质在探头何处形成连续的被覆。
射频导纳料位开关怎么样安装比较好射频导纳料位开关怎么样安装比较好？成都永浩机电做了以下总结，供大家参考：上面图片的的射频导纳料位开关是一体式和分体式的，可以用于各种工况下不同的安装位置，分体的可以安装在有振动的设备上测量，这样可以大大的增加料位开关的寿命。
一体的可以应用在设备无振动的工况上。
12.3 安装要求注意：应注意仪表护线管积水可能会危及仪表电子单元。
2.3.1仪表接地导电罐体仪表接地：绝缘罐体仪表接地：2.3.2探头的安装1、当罐中有强烈搅拌时，应该把探头固定并让探头远离搅拌器以保证安全。
2、长度大于3m的缆式探头，必须用地锚固定，防止偏离测量位置。
23、安装仪表的硬杆探头时，一定要考虑安装空间。
缆式探头安装后要拉直，避免对地短路。
4、安装必须非常仔细，不要损伤探头的绝缘层。
探头及其屏蔽层不可与安装接口或容器壁接触，并避免探头使用过程中与安装接口、容器壁、物料等的机械磨损。
5、探头不能安装于进料嘴（或槽）等物料直接流经的地方。
若无法做到这一点，则要在探头与填充嘴（或槽）间加装隔板。
当用于较低位探测时，必须注意探头承受的拉力和仓顶的承载压力。
密度大、粉状或块状且易形成粘附的物料，会产生很大的拉力，而且在锥形出料口附近的拉力远远大于仓壁处的拉力。
所以探头最下端不能进入锥形出料口的锥形范围内。
顶端垂直安装的仪表，用于较低位探测时，只能探测密度小、易流动，不易粘附的物料。
应用于密度大、粉状或块状物料的低位探测时，推荐使用侧装方式。
3官方网址4 杆式探头安装以HS10标准探头测量固体粉末或颗粒物料为例。
说明：1) 根据物料实际能到达的高度安装仪表，使仪表探头的作用段完全落在物料变化的范围内。
见图中1)，可以正常工作；对低位报警的仪表，探头的非作用段，应完全伸出粘附在仓底的物料。
见图中4)。
2) 为防止限位开关之间的相互干扰，探头之间的间距应不小于200mm 。
见图中1)和2)。
3) 由于HS10标准探头的非作用段长度为180mm ，所以螺纹安装管长度与仓壁厚度之和应小于180mm 。
导波雷达物位计使用说明书目 录测量原理 (1)仪表概况 (2)结构尺寸 (3)安装要求 (4)电气连接 (5)仪表调试 (8)1● 测量原理导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。
发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有极少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。
因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
✧ 产品特点多种过程连接方式及探测组件的型式，使得KFL63X 系列导波雷达物位计适于各种复杂工况及应用场合。
如：高温、高压及小介电常数介质等。
公司引进德国领先的过程自动化控制技术，在原装芯片基础上成功开发出独特的回波处理技术，使得仪表在多个虚假回波的工况下，可正确地确认真实回波，可以应用于各种复杂工况。
具有以下特点：频率高、能量更集中，具有更强抗干扰能力，大大提高了测量精度和可靠性； 同轴式导波天线，获得更小的盲区、更强的回波信号； 对蒸汽和泡沫有很强的强抗干扰能力，使测量不受影响；各种特殊复杂工况的测量，如高温、高压及小介电常数介质的测量等； 接触式、高可靠性，免维护的仪表。
2● 导波雷达物位计产品概况:外 形KFL631系列KFL632系列KFL633系列应用场合 各种酸、碱等腐蚀性液体测量全四氟密封天线，耐强酸碱腐蚀高温、高压液体测量 小介电常数介质液体及固体测量最大量程 杆式6m缆式30杆式6m缆式30双杆式6m双缆式30测量精度±10mm ±10mm ±10mm过程连接 螺纹G1½A、 G2A、 1½NPTPTFE/不锈钢法兰螺纹G1½A、 G2A、 1½NPTPTFE/不锈钢法兰螺纹G1½A、 G2A、 1½NPTPTFE/不锈钢法兰过程温度 -40…150°C -40～200°C-80～400°C-40-100°C过程压力 (-0.1-1.6)Mpa(-0.1-4)MPa(-0.1～4)Mpa(-0.1～40)MPa(-0.1～4)Mpa信号输出 两线制/四线制4-20mA/HART两线制/四线制4-20mA/HART两线制/四线制4-20mA/HART电 源两线制DC24V四线制DC24V /AC220V两线制DC24V四线制DC24V /AC220V两线制DC24V四线制DC24V /AC220V探杆结构杆式/缆式 单杆/缆式 双杆/双缆探杆材质 不锈钢外包PTFE不锈钢316L/PTFE不锈钢316L/陶瓷 不锈钢316L/PTFE探杆直径Φ10mmΦ28mm同轴式导波标准 标准3● 结构尺寸（单位：mm）型外壳/材质：PBT/AL/316L型外壳/材质：AL 两室KFL631KFL632KFL6334● 安装要求基本要求在整个量程内确保缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。
射频导纳物位计安装调试说明书济南耐特测控仪器技术有限公司第一章概述1.1简介本说明书适用于通用型点位控制仪表，产品用于限位控制和报警，适用于绝大多数应用场合。
仪表广泛应用工业和民用现场，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件无特别要求。
502系列为通用型点位控制仪表，仪表由一个电路单元，一套防爆外壳和杆式或缆式传感元件(亦称传感器或探头)组成，传感器可选多种材质，可整体或分体型安装。
整体安装指将电路单元和传感元件配置在一个防爆外壳上，分体型安装指电路单元和传感元件分别配置在两个独立的防爆外壳上，中间用厂家特制的电缆连接。
1.2 原理射频导纳物位控制技术是一种电容式物位控制技术发展起来的，防挂料(传感器粘附之物料称位挂料)性能更好，工作更可靠，测量更准确，使用性更广的物位控制技术，‘射频导纳’中‘射频’既高频，‘导纳’的含义为电学中阻抗的倒数，它由阻性成份，容性成份，感性成份综合而成，所以射频导纳技术可以理解为用高频信号测量导纳的方法。
点位射频导纳技术与电容技术的重要区别是采用了三端技术和测量参量的多样性。
电路单元中心端测量信号与同轴电缆中心线连接，然后连接到传感器中心端上。
同时同轴电缆屏蔽层悬浮在一个幅度非常小又非常稳定的，但与测量信号等电位，同相位，同频率，但又没有直接电气关系既互相隔离的电平上，其效果相当于，测量信号经过一个增益为‘1’，驱动能力很强的同相放大器，输出与同轴电缆屏蔽层相连，然后再连到传感器的屏蔽层上。
地线是电缆中另一条独立的导线。
由于同轴电缆的中心线与屏蔽层存在上述关系，所以二者之间没有电位差，也就没有电流流过，既没有电流从中心线漏出来，相当于二者之间没有电容或电容等于零。
因此电缆的温度效应，安装电容也就不会产生影响。
图1.1 502传感器结构图对于传感器上的挂料影响问题，采用一种新的传感器结构，五层同心结构，见图1.1传感器结构：最里层是中心探杆，中间是屏蔽层，最外面是接地的安装螺纹，用绝缘层将其分别隔离起来。

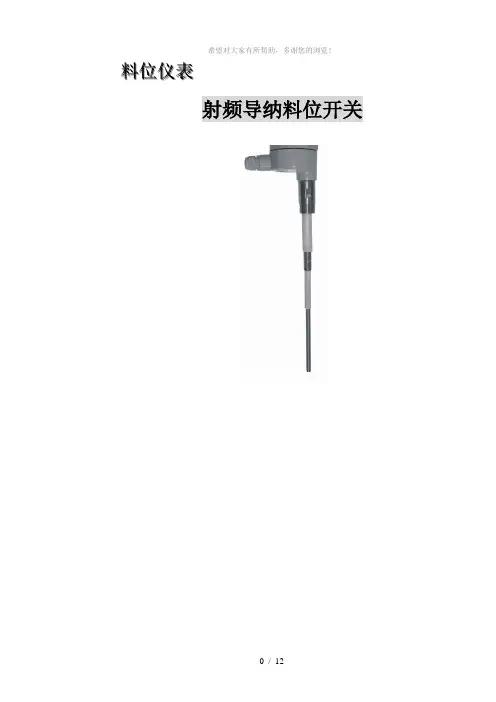

料位仪表射频导纳料位开关目录一．工作原理---------------------------------------------------------------------------------------------------3二．技术参数---------------------------------------------------------------------------------------------------4三．选型指南---------------------------------------------------------------------------------------------------4四．安装指导---------------------------------------------------------------------------------------------------7五．操作流程---------------------------------------------------------------------------------------------------9六．质量保证---------------------------------------------------------------------------------------------------10一工作原理 ---射频导纳料位开关（抗粘附）SPL料位开关基于射频（RF）电容技术工作。
当射频导纳料位计安装在容器中时就构成了一个电容器，电极的金属棒（测量电极）作为电容的一个极板，容器壁（注：若容器壁为绝缘材料，则应该设置另一个电极，称之为参考电极）作为电容器的另一个极板。
当料位上升到测量电极位置，平常包围在两个电极板间的空气被被测物料取代，由于被测物料与空气的介电常数的差异，导致电容量发生突变，射频导纳料位计通过射频电路检测到这一突变，并转换成开关信号，通过继电器完成开关动作。
射频导纳液位开关安装说明书
DE射频导纳液位开关请用户按照本说明书中的安装规范进行安装：根据现场情况的不同可分为整体安装和分体安装。
一般采用在罐顶垂直安装的方式，在测量非导电物料介质时，也可以采用侧壁横装或斜装。
当采用侧装时，最好使仪表向下倾斜30度安装。
根据安装方式不同，又可以分为安装座安装和法兰安装。
提醒注意：传感元件的屏蔽端一定要伸入罐壁最小为50mm。
1．安装管座安装：要求安装座长度小于１５０ｍｍ。
管座安装法兰安装
2．法兰安装：容器壁上要求有与之配套的下法兰，但要求高度不得大于１５０ｍｍ。
仪表的屏蔽端要伸出罐壁最小为50mm。
错误安装正确安装
3.分体垂直安装
4.分体水平安装：
5.倾斜安装：
6.其它安装方式：
钓鱼杆式安装：当罐体的安装条件受到限制时，只能侧面安装且量程又较大时，使用此种方式。
探头底部带固定支撑安装：当罐体内有较强的搅拌且量程大于3米时，需要在探头的未端进行固定。
钓鱼杆式安装带固定支撑安
带地锚安装低导电物料应用(加长探头)。
射频导纳物位开关工作原理
射频导纳物位开关，又称射频导纳料位开关，是一种通过探头感知与储罐体间电抗（容抗和阻抗）的变化实现物位测量和控制的开关。
其内部电子单元，由探头测量极与空载罐体间的电抗共同构成平衡电桥电路并产生一个稳定振荡信号。
当被测介质覆盖探头测量极时，会引起探头测量极与罐体间的电抗变化导致电桥电路不平衡而停止产生振荡信号，后级电路检测到这一变化从而输出报警信号。
该振荡信号作为射频信号施加在探头测量极的同时，还经过1：1的电压跟随器后送往探头的保护极，测量极与保护极的射频信号具有等电位、同相位、同频率又互相隔离。
当探头有挂料时，测量极与保护极之间因为没有电势差而形成电气隔离确保保护极的信号变化不影响检测，使探头测量极上电抗的变化只能由探头测量极与罐体间的物料决定，从而使探头上的挂料不会影响正常检测。
射频导纳料位开关工作原理较为复杂，可以请教物理学专业人士，获取更加全面且准确的信息。
射频导纳物位计工作原理及方法一、射频导纳物位计工作原理。
1.1 基本概念。
射频导纳物位计啊，它可是个很神奇的小玩意儿呢。
射频，简单说就是一种高频的交流电信号。
导纳呢，就是阻抗的倒数，这就像一个东西的正反两面。
这个物位计就是利用射频导纳技术来测量物位的。
它就像一个聪明的小侦探，在容器里探测物料的位置。
1.2 工作原理核心。
它的原理核心在于射频信号在探头与容器壁之间的传播。
探头就像一个触角，伸进容器里。
当容器里有物料的时候，射频信号的导纳就会发生变化。
这就好比在平静的湖水里扔了一块石头，湖水的状态就改变了。
物料就相当于那块石头，改变了射频信号传播的环境。
没有物料的时候，射频信号在探头和容器壁之间传播得比较顺畅，一旦有物料接触到探头，信号就受到干扰，这种干扰就被物位计捕捉到，然后根据信号变化的程度就能算出物料的高度，也就是物位了。
二、射频导纳物位计工作方法。
2.1 安装方法。
安装射频导纳物位计时，那可得小心谨慎。
首先得选好位置，这就像给房子选地基一样重要。
要把探头安装在能准确反映物位的地方。
不能太靠边，不然就像盲人摸象，得到的结果不准确。
一般要安装在容器的中心位置附近，确保探头能够垂直向下，这样才能准确地探测到物料的上升和下降。
而且安装的时候要牢固，要是松松垮垮的，就像墙上的芦苇——头重脚轻根底浅，测量的时候就会出现偏差。
2.2 校准方法。
校准这个射频导纳物位计也是个技术活。
就像给手表调时间一样，得精确。
要根据容器里物料的特性来校准。
比如说物料的介电常数不同，那校准的参数就得跟着变。
如果是介电常数比较大的物料，和介电常数小的物料相比，在同样的物位下，对射频信号的影响是不一样的。
这时候就得按照“具体问题具体分析”这个原则来调整物位计的校准参数，这样才能让它准确地测量物位。
2.3 日常维护。
日常维护也不能马虎。
要经常检查探头有没有被物料腐蚀或者沾上脏东西。
要是探头脏了，就像人的眼睛被蒙上了灰尘，看东西就不清楚了。
射频导纳物位开关说明书上海展唯电子科技有限公司射频导纳物位开关说明书一、工作原理射频导纳料位计是我公司基于射频（RF）技术引进研究而成的，防粘附、更可靠，适用性更广的物位控制器：将一高频无线电波施加在探头上，当物料位置发生变化时，仪表的探头和容器壁以及被测物料形成导纳值相应发生变化，这一变化被电路检测后通过仪表内的变化，并转换成相关的信号输出供远程控制或报警使用。
仪表独特的电路设计（利用等电位原理），可以使测量电路彻底消除探头上物料的堆积对测量的影响，从而正确反映出实际的物位而不是粘附在探头堆积的物料。
二、主要特点通用性强：广泛用于各场合，飞尘，颗粒，粉体、液体，粘稠、导电、不导电物料。
抗粘附性：独特的电路设计使测量电路对探头上堆积的物料忽略不计并自动校正。
功能强大：输出触点容量大，并有指示灯显示状态，0-30秒可消除物料波动的影响。
断电保护：常开或常闭（可现场切换)技术说明电源电压：220VAC/24VAC/24VDC功率：4W继电器输出:5A/240VAC，两组常开、常闭触点灵敏度：0.3pf-750pf探头材质：SUS304/SUS316/Teflon环境温度：-40-80延迟时间：0-30秒可调工作温度：-180-250℃（超高温可达1000）连接螺纹：1PT（特殊规格法兰螺纹可定制）安装1．检查仔细地将L2000D 型射频导纳从包装中取出，并且检查是否有运输损坏。
同时确认设备和电源是否一致（如：220VAC 设备和220V AC 电源）2．安装探头安装的标准方法是1″螺纹安装，也可采用法兰安装，可采用水平或垂直安装。
伸出容器外的尺寸参见（图1。
将探头的1″螺纹旋入器壁或容器顶部的1″接头。
（建议安装方法作参考见）图1注：1．水平安装时，探头保护套长度必须伸入到容口壁内2．垂直安装时，探头总长必须等于或大于控制点位置。
3．电子线路连接A).线路电源类型（220V.AC）交流电源线路的连接：火线（H），中线（N）和地线（G）,接线端子板参照图一。
警告静电防护措施本仪表中由于含有易感受静电的电子器件。
因此对其内部的电路板或元器件进行拆卸、以及安装等操作时，均应采取适当有效的静电防护措施，并请按下述原则进行。
1.必须拆除仪表的供电电源2.对印刷电路板或其内部元件进行接触、拆卸、安装、以及调整前，操作人员应佩戴防静电环或者采取其它安全可靠的方式接地，确保静电快速顺畅的泄放。
3.印刷电路板必须置于导电包装袋或其它的导电容器中进行运输、存储，直到现场安装时，才允许将其从静电防护包中取出。
被拆换的印制电路板必须立即放进具有静电防护功能的容器内，不可随意放置以备运输、存储。
运输存储仪表采用纸箱或木箱包装，在搬运时小心转运，不允许野蛮装卸，存放地点应符合防雨防潮、且不受机械震动或冲击等。
开箱验货仪表拆箱后严格按装箱清单验货，若发现有错误、缺货或破损等现象，请立即与我公司或当地代理联系。
仪表装调1．详细阅读说明书，严格按相关要求进行安装和调试；2．确保仪表可靠接地；3．仪表接线完成后，出线口密封性良好，护线管无积水现象发生；4．仪表调试完成后，旋紧表盖。
环保本仪器的包装物符合环保要求，拆箱后请用户交当地回收机构。
目录1概述 (4)1.1原理 (4)1.2特点和优势 (4)1.3使用频率 (5)2尺寸 (6)2.1外壳尺寸 (6)2.2仪表尺寸 (6)3技术特性 (11)4安装指南 (13)4.1开箱与验货 (13)4.2安装 (13)4.3测量条件 (22)5电气连接 (25)5.1供电电压 (25)5.2连接电缆和安装 (25)5.3屏蔽电缆和接地 (25)5.4电缆参数 (26)5.5输出参数 (26)5.6接线方式 (27)5.7防爆连接 (28)6仪表调试种类 (30)6.1仪表液晶显示单元 (30)6.2仪表远程液晶显示单元（罐旁显示单元） (31)6.3上位机调试 (31)6.4HART手操器（中控室液晶显示单元） (32)7.1参数架构 (33)7.2基本设定方法 (34)7.3主界面介绍 (35)7.4回波快捷查看界面 (35)7.5【快速设置】菜单 (37)7.6【基本设置】菜单 (39)7.7【显示设置】菜单 (39)7.8【系统设置】菜单 (40)7.9【线性化】菜单 (40)7.10其它菜单说明 (42)8调试验收确认 (42)附件1：常见故障处理 (43)附表2：常见物质介电常数 (44)1概述1.1原理雷达物位计是基于时间行程原理的无线电波测距系统。
料位仪表射频导纳料位开关目录一．工作原理---------------------------------------------------------------------------------------------------3 二．技术参数---------------------------------------------------------------------------------------------------4 三．选型指南---------------------------------------------------------------------------------------------------4 四．安装指导---------------------------------------------------------------------------------------------------7 五．操作流程---------------------------------------------------------------------------------------------------9 六．质量保证---------------------------------------------------------------------------------------------------10一工作原理---射频导纳料位开关（抗粘附）SPL料位开关基于射频（RF）电容技术工作。
当射频导纳料位计安装在容器中时就构成了一个电容器，电极的金属棒（测量电极）作为电容的一个极板，容器壁（注：若容器壁为绝缘材料，则应该设置另一个电极，称之为参考电极）作为电容器的另一个极板。
当料位上升到测量电极位置，平常包围在两个电极板间的空气被被测物料取代，由于被测物料与空气的介电常数的差异，导致电容量发生突变，射频导纳料位计通过射频电路检测到这一突变，并转换成开关信号，通过继电器完成开关动作。
射频导纳料位开关工作原理最近在研究射频导纳料位开关工作原理，发现了一些有趣的东西，今天来和大家聊聊。
你们有没有用过那种感应的水龙头呢？手一伸过去，水就自动流出来了，手一离开，水就停了。
射频导纳料位开关有点像这个感应原理，只不过它感应的不是手，而是物料。
射频导纳呢，简单理解就是射频（Radio Frequency，就好比是一种特殊的电波）和导纳（可以想象成阻力相关的一个概念，就像电流在电路里流动时会遇到电阻，射频在物料里传播也会遇到这种类似的‘阻力’，这个阻力就叫导纳）。
射频导纳料位开关的探头就像一把尺子，这把尺子在不断发射射频电波去测量。
当容器里没有物料的时候，探头周围就像空荡荡的操场，射频电波传输很顺畅，阻力很小。
这时候料位开关就处于一种状态。
比如说，就像一个小侦察兵在空旷的场地跑着传递信号，没有东西阻挡他，一路顺畅，这时候他告诉总部，这里没东西，就是对应的料位空的状态。
但是，当物料慢慢升高，到达探头的位置的时候，就不一样了。
物料开始干扰射频电波的传输了，这时候电波的传导就像我们人在拥挤的人群里走路一样艰难，阻力就变大了。
这个就是探头检测到导纳发生更改了。
然后呢，料位开关就明白已经有物料到达这个高度了，就会改变自己的状态。
这就要说到实际应用了。
比如说在粮食仓库里，我们想知道粮食是不是放满了一个大仓库的某个部位，就可以在那里安装射频导纳料位开关。
当粮食到了一定高度把探头淹没的时候，料位开关就会发出信号，告诉我们不要再往这个地方装粮食了。
老实说，我一开始也不明白射频电波碰到物料后的导纳到底是怎么精确计算的。
我就去查阅了好多资料，了解到这里面还有很多复杂的电波理论知识，并不是我一开始想得那么简单。
不过就我们实用来看，知道它可以根据物料对射频电波传导的影响来判断料位就够了。
有意思的是，射频导纳料位开关在化工原料储存罐里也应用得很广。
像盐酸、浓硫酸这种危险化学品的储存，精确知道液位就至关重要。
只要液位一到达设定的高度，射频导纳料位开关就及时传递信号，可以避免危险的化学品溢出。
Drexelbrook Engineering RF(射频导纳)连续物位控制Drexelbrook 508-45,-46,-47,-49系列物位变送器安装调试说明书TM该系列产品采用408-8202 Cote-Shield 系列电子单元408-8232 Cote-Shield TM一．拆箱小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。
二．查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。
508系列射频导纳物位计包括1个传感元件,1个电子单元及1套壳体, 分体型还包括1条连接传感元件与电子单元的信号电缆。
三．技术参数1. 电源： 11.5～50VDC2．输出：4～20mA3．环境温度： -40～65℃4.最大负载：24VDC时625Ω5．响应时间：标准0.2秒0.5～30秒（可调）6．线性度：±0.25%7．温度影响：±0.25%/30℉或±0.1PF8．电源电压影响： 0.2%9.火花保护：标准10A 加防护器100A10．电器接口：3/4″NPT11. 分体电缆：标准长度为7.65米，最长45.7米(仅对分体)普通型耐温71℃，高温型232℃可选12．传感元件安装：3/4" NPT或法兰安装13. 外壳：FM认证。
符合NEMA1-5&12、NEMA4X的防爆标准,符合1区Ⅰ级A、B、C、D组；Ⅱ级E、F、G级和Ⅲ级所有级别防爆14. 防爆区域等级: 电缆、传感元件在 1 区、2 区的所有组别本安,在防爆外壳内的电路单元在1区C、D、E、F、G组本安四．安装1．电脱、三相分离器安装在油田上主要是用来测量油水界面，可安装在三相分离器、游离水、热脱、化脱及电脱盐等脱水器，也可用于沉降罐、污水罐、好油罐、缓冲罐等界面的测量。
在电脱上安装，既可以正装，也可以倒装。
安装要求：1.安装位置的选择，选择一个既能实现工艺控制目的，又能顺利安装，不受其它障碍物影响。
安装位置应尽量远离进出料口，以免探头受料流冲击而影响测量。
2.安装后探头距罐壁或内部障碍物至少 0.2 米以上。
内部带有搅拌的场合，若搅拌较强烈，而量程又较大时，探头底端必须固定。
3.通常采用法兰安装,也可直接焊一个安装管座到罐顶或人孔盖上。
推荐采用先将探头拧在上法兰上，再以法兰密封方式安装。
4.探头安装采用 NPT 锥管螺纹，在较大压力下能保证其密封性能，同时也必须保证手旋合长度2/3左右扣长。
5.在电脱上使用时，仪表正下方的电极栅板要开一个Φ600×600方孔，这个参数决定于高压电极与地之间正常运行时的安全距离，通常为300mm。
探头非作用段长度，应能保证探头插过最下一个极板50mm。
6.当罐体内部有测量井时，从顶端一直延伸至底部，若安装在此井口，需对井下部进行改造，测量井最下部 100mm 井体，需要截掉，以保证液体流动和下端口不被沉积物堵住。
7.若安装在非金属罐上，还应加装地电极，以增加测量可靠性。
2．大罐安装硬杆探头长度一般小于5米，软缆可以做得很长，如深井水位计，可以达到900多米，当罐内有搅拌或波动较大时，应加辅助支撑。
硬杆采用侧面固定，软缆采用地锚或重锤固定。
安装要求：1.沉降罐和污水罐等拱顶罐，不能装在进油（水）口附近，要避开内部障碍物及料流冲击，若选用的是柔性探头，其本身有一定的晃动，所以一定范围内不应有障碍物（距罐壁最小0.5米）。
2.仪表一般不要安装在测量井内, 因为测量井较易堵塞。
如若安装座倾斜或过细长均有可能磨破探头的绝缘外皮，造成短路。
安装支架必须接地可靠。
3.硬杆探头量程小于3米, 且底部无测量死区,也可采用斜向上或斜向下安装。
4.对于不导电的非金属罐，一般还应加装地电极，以增加测量可靠性。
3．其它安装当受环境限制时，也可以采用倾斜安装方式式。
未等当使用软缆裸探头用来测量绝缘物料时(如煤粉仓)，要求安装管座的高度一定要小于探头硬杆部分的长度，防止探头在仓内晃动造成对地短路。
带固定支撑安装粉仓安装注意：在拧紧或拆下探头时，只能拧探头安装螺纹上部的六方平面(如右上图)，拧其它部分可能会影响探头的密封性能，更不能图省事拧变送器兰色壳体，否则会损坏壳体内部连接电缆。
在非金属容器、非线性应用中，还应加装辅助参考地极。
五．调试1．电子单元接线电源接线端子在三端接线板上，连接电缆接在电子单元另一侧，单元与探头之间的连接电缆必须使用 DE 公司的专用电缆，其它电缆会导致测量误差。
分体壳与电子单元之间多余的连接电缆不能盘起，应剪掉。
电源接线连接电缆连接2．探头接线A．安装三端探头时，中心线接探头的中心端，屏蔽线接探头的屏蔽端，地线接外壳；当安装两端探头时，中心线接探头的中心端，探头无屏蔽层接线端，连接电缆屏蔽线应剪短，地线接外壳。
B.绝缘粉料与探头间会产生静电，有些液体与探头也会发生原电池反应，静电与原电位都会影响测量，静电还有可能损坏电子单元，因此在这种场合应用时，需要加滤波器和火花防护器。
3．安全栅接线508 系列物位计属于本质安全型仪表，当安装在危险场合时需要加安全栅，电缆及安全栅的最大阻抗为 625Ω。
4．标定在电子单元的正面有两个主要控制钮即零点粗调及量程粗调，量程细调、零点细调位于电子单元顶部。
粗调零与细调零共同完成最小电流点的连续调节。
每个粗调零位置将改变最小电流点 0.25PF，细调零则会在相邻的两步间连续调节。
注意：仪器加电前要保证输入电压在 11.5～50VDC 内，检查所有接线，注意输出电路的极性。
(若接反则仪表无法正常工作)。
所有物位测量实际上均可称为界面测量，其中最常见的即为物料与空气的界面。
这里的界面指的是两种互不相溶液体的界面(即互不混合的液体)。
A. 正常界面(下部液体具有较高的传导率如油水界面)－直接作用式(LLFS)1)将细量程调节逆时针旋到头，不要用力。
2)将粗量程(量程档)置于#1。
3)降低界面至探头仅为上部绝缘液体覆盖(或其最低物位)。
调节粗细调零控制，使输出为最小(4mA)。
4)若输出电流总大于 4mA，可能会需要垫整补偿电容。
厂方会在已知应用条件下提供一补偿电容。
若厂方未提供，则加入 100pF 的 NPO 电容至 PAD 与CW 接线端间也可得到最小输出，或向厂方询问所需值。
5)升高界面使探头恰为下部似水类物料覆盖(或其最高物位)。
输出电流将超过量程范围。
6)顺时针调节量程档至输出低于满量程。
(若第 5 步中输出未超出满量程，则仍将量程档置于原位)。
7)顺时针调节细量程，令输出恰好为实际的界面位置。
标定完毕。
B.液位或粉位1)将细量程调节逆时针拧到头。
2)将量程档控制置于#1。
3)使料位低于探头，调节粗、细调零令输出最小(4mA)。
(把万用表打在电流档，两表笔插入单元上的两个测试孔内，不必串在电源回路里)。
4)若输出总大于 4mA（调不到 4mA），可能需要一垫整电容，其电容值小于或等于上部液体中探头满量程电容的 1/4，将该电容加至 PAD 与 CW 端之间。
5)升高料位至量程的 1/3 或更大，当条件允许时最好使料位达到量程的满点。
这时输出一般会超出满量程。
6)顺时针调节量程档至输出低于相应的电流值(若第 5 步输出未超过范围，则仍将量程档置于原位)。
7)顺时针调节细量程令输出为实际料位值。
完成标定。
C．快速标定1)检查电源、连接电缆。
2)调零点：在空仓状态下或是物料低于探头，用万用表的 200MA 电流档,把两表笔分别插入电子单元上的测量孔，用螺丝刀旋转电子单元顶部的细调零，使输出为4MA。
若现场达不到空仓要求，则找一低点(目前物位能够达到的最低位)作为零点，根据当前没过探头的物位计算出应输出的电流值。
输出电流I=（当前的料位/探头的量程）＊16+4调节零点粗调使电流接近此值，然后再调节精调使之与计算值相同。
3)调量程：当仓内已有料时，这时进行满点调试。
一般达到量程的 30％即可调试准确。
按公式计算输出电流I=（当前的料位/探头的量程）＊16+4一般设定量程是以探头最下端为零点，最大量程为探头的长度。
用螺丝刀调节细调满点，使输出电流等于计算值(粗调满点一般在出厂时已调整好，最好不要动)。
注意：必须先调零点，再调满点。
如果先调满点，然后调零点，则还必须要再调满点才能准确。
在调试结束进行验证时，通常用看窗放水、目测检验，在此要注意放水的内端口与界面仪探头是否在同一个容器或舱室内，同时取样出口与探头设置零点的差值。
另外还要考虑目视的精度要远远低于仪表精度。
D．二次标定在某些情况下，很难甚至不可能将容器充满或放空。
这时，就需要二次标定，使用电容箱能模拟容器排空时的电容。
下述过程即不需排空容器的再标定过程。
1)记录标定数据a.断开探头连线。
b.将电容箱接到电子单元上。
c.调节电容箱至万用表显示最小值(4mA)。
d.记下电容箱上的读数及其系列号。
e.调节电容箱令万用表显示最大电流(20mA)。
f.如 D 步所述记下电容值。
g.断开仪器和标准器连线，重新连接探头。
2) 重新标定当需检查或重新设置标定或更换仪器时，可以用电容箱代替探头，按下述步骤进行：a.断开探头连线。
b.将电子单元与电容箱相连。
c.将电容箱设置为上面所记录值。
d.调节调零控制以达到最小电流，调节量程控制以达到最大电流。
e.断开电容箱，重新接好探头。
标定完成。
六．故障排除1. 检查电子单元A.拆除传感元件及与电子单元之间的信号线。
B.确保故障保险位于 LLFS 位置。
C.用铅笔标出各控制点位置，以便将来恢复。
D.将量程档置于#1，细量程顺时针旋到头，将粗调零置于#1(最灵敏位)。
E.观察极性，在设备中接入直流微安计和直流电源(11.5～50V),接至接线板(-)(+)极，形成回路。
F.调节细调零令仪表读数为 0% (4mA)。
G.将细调零顺时针旋一圈，则输出应在约 33%～100%之内(9～20mA)。
若显示如上所述，则表明仪表工作正常，细调零每旋转一周，输入改变一个已知值。
这样可检查变送器的操作和增益。
2. 漂移检查A.断开传感器电缆。
B.不改变各旋钮设置，在探头与地间接入标准电容箱或一个 NPO 电容，调节电容值或选择一电容使设备输出。
最好 50%左右。
NPO 电容器不随温度变化改变电容值。
C.记录仪表读数。
D.24 小时之内观察读数是否稳定。
E.若读数稳定则传感元件或其应用场合为漂移原因。
若读数有漂移，将设备退回修理，要在标签上注明问题是漂移。
(需注明电容值及 mA 漂移量)。
F.测量从接线板上(+)(-)端上拆下的两线间的电阻。
