射频导纳料位计于阻旋式料位计之间的区别

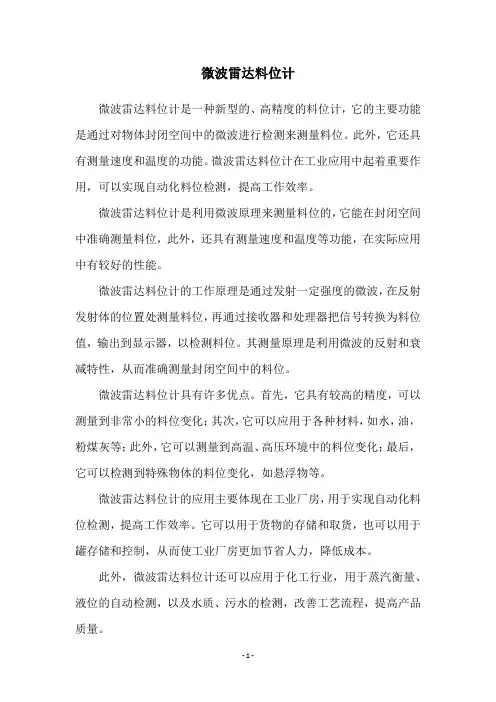

微波雷达料位计
微波雷达料位计是一种新型的、高精度的料位计，它的主要功能是通过对物体封闭空间中的微波进行检测来测量料位。

此外，它还具有测量速度和温度的功能。

微波雷达料位计在工业应用中起着重要作用，可以实现自动化料位检测，提高工作效率。

微波雷达料位计是利用微波原理来测量料位的，它能在封闭空间中准确测量料位，此外，还具有测量速度和温度等功能，在实际应用中有较好的性能。

微波雷达料位计的工作原理是通过发射一定强度的微波，在反射发射体的位置处测量料位，再通过接收器和处理器把信号转换为料位值，输出到显示器，以检测料位。

其测量原理是利用微波的反射和衰减特性，从而准确测量封闭空间中的料位。

微波雷达料位计具有许多优点。

首先，它具有较高的精度，可以测量到非常小的料位变化；其次，它可以应用于各种材料，如水，油，粉煤灰等；此外，它可以测量到高温、高压环境中的料位变化；最后，它可以检测到特殊物体的料位变化，如悬浮物等。

微波雷达料位计的应用主要体现在工业厂房，用于实现自动化料位检测，提高工作效率。

它可以用于货物的存储和取货，也可以用于罐存储和控制，从而使工业厂房更加节省人力，降低成本。

此外，微波雷达料位计还可以应用于化工行业，用于蒸汽衡量、液位的自动检测，以及水质、污水的检测，改善工艺流程，提高产品质量。

总而言之，微波雷达料位计具有良好的测量性能，可以提高工作效率和产品质量，因而得到了广泛的应用，为工业生产和化工行业的发展贡献力量。

射频导纳料位计说明书射频导纳料位计是一种用于测量和监测储罐、槽罐等容器中物料的液位的设备。

它基于射频技术原理，通过测量物料的电磁导纳来确定物料的液位高度。

射频导纳料位计由传感器和显示仪表两部分组成。

传感器安装在储罐或槽罐的侧壁上，通过射频信号与物料产生相互作用，测量物料的电磁导纳。

显示仪表接收传感器信号，并将其转换为液位高度显示，以供操作人员查看和监控。

射频导纳料位计具有以下特点和优势：1. 非接触式测量：射频导纳料位计采用非接触式测量原理，不需要与物料直接接触，避免了污染和腐蚀的问题，同时也减少了维护和清洁的工作量。

2. 高精度测量：射频导纳料位计采用先进的射频技术，能够实现高精度的液位测量，误差范围通常在±1毫米以内，满足了对于精确液位控制的要求。

3. 多种物料适用：射频导纳料位计适用于多种液体和固体物料的测量，如水、油、化工原料等。

不同物料的电磁导纳特性不同，通过对传感器和仪表的参数设置，可以满足不同物料的测量需求。

4. 抗干扰能力强：射频导纳料位计具有较强的抗干扰能力，能够在复杂的工业环境中稳定工作。

它能够抵抗电磁干扰、温度变化和压力波动等外部因素的影响，保证测量的准确性和可靠性。

5. 易于安装和维护：射频导纳料位计具有简单的安装和维护过程，不需要对容器进行改造，只需安装传感器并连接仪表即可。

同时，射频导纳料位计的传感器具有较长的使用寿命，不易受到物料的侵蚀和损坏。

射频导纳料位计在工业生产中具有广泛的应用。

它可以用于石油化工、医药、食品加工等行业，用于储罐、槽罐、反应釜等容器的液位监测和控制。

通过实时监测物料的液位，可以及时预警和调整生产过程，提高生产效率和质量。

射频导纳料位计是一种先进的液位测量设备，通过射频技术实现对物料液位的准确测量和监测。

它具有非接触式测量、高精度测量、适用于多种物料、抗干扰能力强等优势，广泛应用于工业生产中。

通过使用射频导纳料位计，可以提高生产过程的安全性和效率，实现自动化控制和管理。

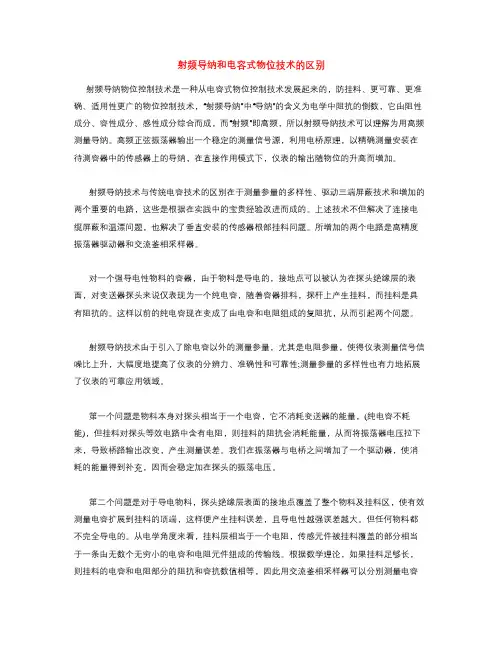

射频导纳和电容式物位技术的区别射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频测量导纳。

高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

射频导纳技术与传统电容技术的区别在于测量参量的多样性、驱动三端屏蔽技术和增加的两个重要的电路，这些是根据在实践中的宝贵经验改进而成的。

上述技术不但解决了连接电缆屏蔽和温漂问题，也解决了垂直安装的传感器根部挂料问题。

所增加的两个电路是高精度振荡器驱动器和交流鉴相采样器。

对一个强导电性物料的容器，由于物料是导电的，接地点可以被认为在探头绝缘层的表面，对变送器探头来说仅表现为一个纯电容，随着容器排料，探杆上产生挂料，而挂料是具有阻抗的。

这样以前的纯电容现在变成了由电容和电阻组成的复阻抗，从而引起两个问题。

射频导纳技术由于引入了除电容以外的测量参量，尤其是电阻参量，使得仪表测量信号信噪比上升，大幅度地提高了仪表的分辨力、准确性和可靠性;测量参量的多样性也有力地拓展了仪表的可靠应用领域。

第一个问题是物料本身对探头相当于一个电容，它不消耗变送器的能量，(纯电容不耗能)，但挂料对探头等效电路中含有电阻，则挂料的阻抗会消耗能量，从而将振荡器电压拉下来，导致桥路输出改变，产生测量误差。

我们在振荡器与电桥之间增加了一个驱动器，使消耗的能量得到补充，因而会稳定加在探头的振荡电压。

第二个问题是对于导电物料，探头绝缘层表面的接地点覆盖了整个物料及挂料区，使有效测量电容扩展到挂料的顶端，这样便产生挂料误差，且导电性越强误差越大。

但任何物料都不完全导电的。

从电学角度来看，挂料层相当于一个电阻，传感元件被挂料覆盖的部分相当于一条由无数个无穷小的电容和电阻元件组成的传输线。

粉末包装机用什么料位计好？
TEL=Sin(158)-Sin(9002)-Sin(1455)
料位计是粉末包装机的一个关键部件，粉末包装机要实现自动供料，必不可少要配备提升机（不锈钢螺旋提升机或真空提升机，抑或集中加料系统），当粉末包装机料位达到系统设置的下料位时，提升机启动；当物料达到系统设定的上料位时，提升机停止。

检测上料位，就用到料位计。

市场上的料位开关种类非常多：小型阻旋料位开关、阻旋料位开关、音叉式物位开关、
射频导纳物位开关、静电容物位开关、SR5阻旋料位开关，这些都是料仓类常用的料位开关，但是这些用于粉末包装机就非常不合适了。

粉末包装机厂家一般都选用的是圆柱式接近开关，做为常用的电子开关量传感器，接近开关随便一个电子市场也买的到，国产的、进口的，应有尽有，琳琅满目。

好了，该推荐我司的标配的接近开关了：
品牌：Autonics
型号：CR18-8DN
控制输出：NPN常开。

一、简介料位计，是用来测量料仓/容罐/仓储等料位的计量仪表，并将料位信号（开关量或连续量）转换为电信号（模拟信号或数字信号）传送到PLC/DCS上，辅助自动化系统控制卸料、加料或停止进料，保持料仓内料位高度。

料位计又称为料位仪表，料位传感器，料位仪，料位变送器、物位计、物位仪表等。

料位计可测量各种状态的物料，如液态、浆液状、灰状、粉状、颗粒状、块状等的物料料位，广泛应用于各个行业。

料位计的分类随着工业自动化水平的提高，以及在工厂的实践经验中，料位计种类繁多，根据不同的分类方式，有如下种类，1）根据被测对象分为：液位计（测量液体）界面仪（测量液液、固液分界面）物位计（测量固体物料）2）根据测量目的分为：开关量测量（即高低料位报警）连续量测量（实时料位监测）3）根据测量方式及原理分为：接触式：阻旋式、音叉式、电容式、重锤式、射频导纳式、导波雷达式非接触式：电磁式、超声波式（三维成像）、雷达式、核子式、中子式、射线式、称重式、无源核子、辐射式、激光式二、各种料位计的各种原理及优缺点1、阻旋式料位开关测量原理：高料位时，通过电机驱动传动杆末端的桨叶旋转，当物料覆盖并阻止桨叶旋转时，输出触点（干接点）报警信号，同时切断电机电源；低料位时，桨叶由被覆盖状态到释放，弹簧将电机拉回工作位置，输出相反的触点（干接点）报警信号。

适用工况：适用于各种固体物料测量；温度<=800℃，压力<=10bar，拽引力<=2.8t，灵敏度达20g/l，可要求FDA食品级认证，EHEDG卫生级认证，ATEX、FM/CSA、IEC-Ex、GOST粉尘及气体防爆认证；2、音叉式料位开关测量原理：高料位时，通过压电激励探头末端的音叉体产生100~350Hz的振动频率，当物料覆盖住探头时，便停止振动，输出触点（干接点）报警信号；低料位时，探头由被覆盖状态到释放，开始振动，输出相反的触点（干接点）报警信号。

适用工况：适用于干燥的、颗粒度小于20mm、温度<=150℃、压力<=16bar的固体物料测量，灵敏度达3g/l；可要求FDA食品级认证，EHEDG卫生级认证，ATEX、FM/CSA、IEC-Ex、GOST粉尘及气体防爆认证，甚至ia，ib本安型防爆认证以及NAMUR认证；3、电容式料位开关测量原理：高料位时，通过探头内部主电极在探头周围形成一个电场（射频导纳是发射高频电波），监测探头周边电容量（导纳值）的变化，当探头被物料覆盖住，电容量（导纳值）变化，输出触点（干接点）报警信号。

料位计种类
料位计是指对容器中固体物料高度的变化进行实时检测的仪表。

料位计也称为料位变送器、料位控制器、料位仪、物位计等。

料位计主要分为两大类：连续型和开关式连续型又有超声波（德国西门子）、导波雷达（德国VEGA）开关式则种类较多，阻旋式、音叉式、电容式、重锤式、射频导纳其中阻旋式和音叉式料位计对使用场合要求较高，不耐冲击、不能测粘稠物料电容式应该说是克服了其他料位计的缺点，曾经是行业的主流，可惜的是它也有致命的缺陷，就是不能识别假料，为了克服这个缺陷，在电容式的基础上开发出了射频导纳料位计。

自动重锤探测式料位计
它由伺服电机、悬有重锤的钢丝绳、料位发信装置以及带微机的显示仪表所组成。

起动后，微机发出降锤信号，伺服电机转动放下重锤，当重锤碰到料面后，发信器发出信号给微机，使重锤停止下降并发出升锤信号，电机反转使重锤上升，并发出料位信号值给显示仪表。

重锤升至仓顶后电机停转，经一段延时后再重复上述动作。

显示仪表上还有料位上、下限报警发信等装置。

射频导纳料位计、雷达料位计、超声波液位计的相似点与区别
是什么？
射频导纳料位计、雷达料位计、超声波液位计这个三种液位仪表有什么相似点和区别呢？
肯能跟多人分不清的是雷达和超声波。

下面是在海川论坛里以为技术坛友给出的解答，贴出来供大家学习。

不同点：
从工作原理上讲，超声波发出的信号是以声速传播过去的，而雷达则以光速传播，显然雷达的测量速度要优于超声波，与激光测量同一级别。

而射频导纳则是利用探极之间的电容来测量的，可以说楼主提出的射频导纳与另两种形式仪表不属一个范畴，可能是楼主搞错射频导纳的定义了，射频并不是发射某种东西，而是在电容仪表的基础上增加了一组RF射频信号，是升级版。

相同点：
从工作原理上讲，都是将传感器采集到的数字信号转换为模拟信号输出，超声波与雷达有某些相似之处，二者均以空气为介质，以被测液面为测量点，通过反射接收反射信号而实现测量液位的变化，但射频导纳是纯粹的电容式仪表的升级版，与二者没有什么实际上的相似点。

总结：
三种仪表在选型的时候都各具特长，超声波与雷达是非接触测量，而射频导纳则是接触式测量，但射频导纳相对来说抗环境干扰能力较强，不易损坏，而另两种仪表相对金贵一些。

希望能帮助到你，说的不对的地方请海涵！
注：此文章来自海川的坛友，如有侵权等行为，请联系我们删除。

如果您需要射频导纳料位计、雷达料位计、超声波液位计，那么请直接找我们，我们是专业的生产厂家，我们有专业的销售工程师为您服务。

买液位仪表，选择我们不是唯一，但一定正确！。

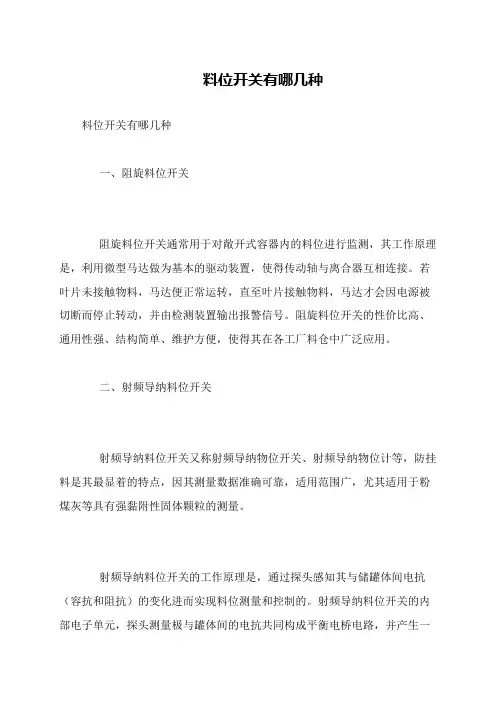

料位开关有哪几种
料位开关有哪几种
一、阻旋料位开关
阻旋料位开关通常用于对敞开式容器内的料位进行监测，其工作原理是，利用微型马达做为基本的驱动装置，使得传动轴与离合器互相连接。

若叶片未接触物料，马达便正常运转，直至叶片接触物料，马达才会因电源被切断而停止转动，并由检测装置输出报警信号。

阻旋料位开关的性价比高、通用性强、结构简单、维护方便，使得其在各工厂料仓中广泛应用。

二、射频导纳料位开关
射频导纳料位开关又称射频导纳物位开关、射频导纳物位计等，防挂料是其最显着的特点，因其测量数据准确可靠，适用范围广，尤其适用于粉煤灰等具有强黏附性固体颗粒的测量。

射频导纳料位开关的工作原理是，通过探头感知其与储罐体间电抗（容抗和阻抗）的变化进而实现料位测量和控制的。

射频导纳料位开关的内部电子单元，探头测量极与罐体间的电抗共同构成平衡电桥电路，并产生一。

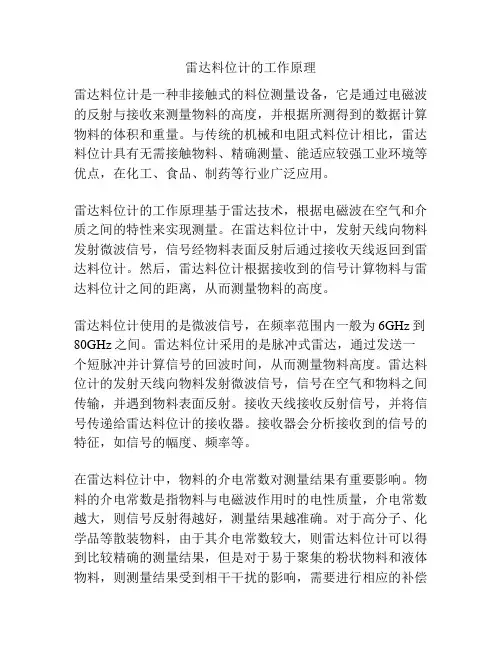

雷达料位计的工作原理雷达料位计是一种非接触式的料位测量设备，它是通过电磁波的反射与接收来测量物料的高度，并根据所测得到的数据计算物料的体积和重量。

与传统的机械和电阻式料位计相比，雷达料位计具有无需接触物料、精确测量、能适应较强工业环境等优点，在化工、食品、制药等行业广泛应用。

雷达料位计的工作原理基于雷达技术，根据电磁波在空气和介质之间的特性来实现测量。

在雷达料位计中，发射天线向物料发射微波信号，信号经物料表面反射后通过接收天线返回到雷达料位计。

然后，雷达料位计根据接收到的信号计算物料与雷达料位计之间的距离，从而测量物料的高度。

雷达料位计使用的是微波信号，在频率范围内一般为6GHz到80GHz之间。

雷达料位计采用的是脉冲式雷达，通过发送一个短脉冲并计算信号的回波时间，从而测量物料高度。

雷达料位计的发射天线向物料发射微波信号，信号在空气和物料之间传输，并遇到物料表面反射。

接收天线接收反射信号，并将信号传递给雷达料位计的接收器。

接收器会分析接收到的信号的特征，如信号的幅度、频率等。

在雷达料位计中，物料的介电常数对测量结果有重要影响。

物料的介电常数是指物料与电磁波作用时的电性质量，介电常数越大，则信号反射得越好，测量结果越准确。

对于高分子、化学品等散装物料，由于其介电常数较大，则雷达料位计可以得到比较精确的测量结果，但是对于易于聚集的粉状物料和液体物料，则测量结果受到相干干扰的影响，需要进行相应的补偿和校正。

在雷达料位计的应用中，常需要遮挡物遮挡物料的遮挡物对测量结果有影响。

常见的遮挡物是物料仓顶上的横梁、物料进出口等。

对于本质上不透明的遮挡物，如钢梁等，雷达料位计的微波信号会被遮挡物吸收或反射，从而影响测量结果。

而如果遮挡物是透明的，如塑料膜、金属丝网等，则雷达料位计的微波信号可以穿透遮挡物并反射到物料表面，从而避免影响测量结果的准确性。

总之，雷达料位计是一种基于雷达技术的非接触式料位测量设备，可以精确测量物料的高度，从而计算出物料的体积和重量。

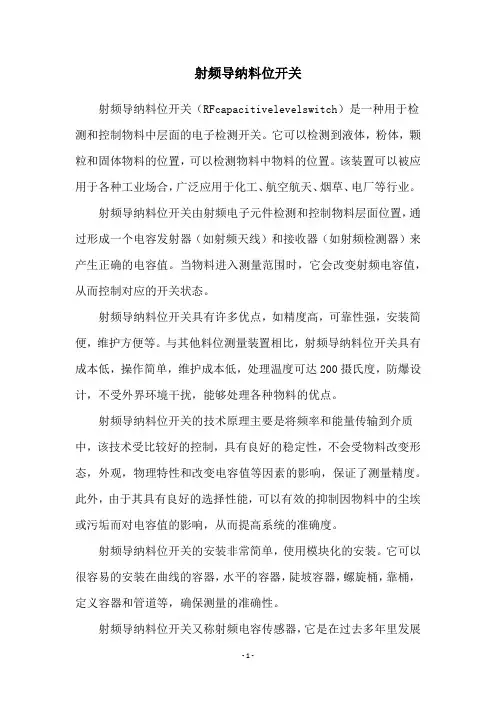

射频导纳料位开关射频导纳料位开关（RFcapacitivelevelswitch）是一种用于检测和控制物料中层面的电子检测开关。

它可以检测到液体，粉体，颗粒和固体物料的位置，可以检测物料中物料的位置。

该装置可以被应用于各种工业场合，广泛应用于化工、航空航天、烟草、电厂等行业。

射频导纳料位开关由射频电子元件检测和控制物料层面位置，通过形成一个电容发射器（如射频天线）和接收器（如射频检测器）来产生正确的电容值。

当物料进入测量范围时，它会改变射频电容值，从而控制对应的开关状态。

射频导纳料位开关具有许多优点，如精度高，可靠性强，安装简便，维护方便等。

与其他料位测量装置相比，射频导纳料位开关具有成本低，操作简单，维护成本低，处理温度可达200摄氏度，防爆设计，不受外界环境干扰，能够处理各种物料的优点。

射频导纳料位开关的技术原理主要是将频率和能量传输到介质中，该技术受比较好的控制，具有良好的稳定性，不会受物料改变形态，外观，物理特性和改变电容值等因素的影响，保证了测量精度。

此外，由于其具有良好的选择性能，可以有效的抑制因物料中的尘埃或污垢而对电容值的影响，从而提高系统的准确度。

射频导纳料位开关的安装非常简单，使用模块化的安装。

它可以很容易的安装在曲线的容器，水平的容器，陡坡容器，螺旋桶，靠桶，定义容器和管道等，确保测量的准确性。

射频导纳料位开关又称射频电容传感器，它是在过去多年里发展出来的，它在使用中受到了一定的赞扬，因为它能够提供有效的数据处理结果，由于它具有高可靠性，低成本和高可用性，从而得到广泛的应用。

总之，射频导纳料位开关是一种用于检测和控制物料中层面的电子检测开关，它具有精度高，可靠性强，安装简便，维护方便，成本低，操作简单，维护成本低，处理温度可达200摄氏度，防爆设计，不受外界环境干扰，能够处理各种物料的优点，并且经久耐用，安全可靠，运行稳定，适用于各种行业，可以满足工业领域对料位测量装置的需求。

料位计种类及实际应用料位计是一种用于测量和监控物料水平或体积的仪器或设备。

它广泛应用于不同的行业和领域，包括制造业、化工、食品和饮料、医药和环境工程等。

下面将介绍几种常见的料位计及其实际应用。

1.声纳料位计：声纳料位计通过发送声音波束，通过测量返回波束的时间来确定物料的水平。

它适用于各种固体、液体和粉状物料的测量，例如储罐、槽和容器。

声纳料位计的优点是操作简单、测量范围广泛，并且可以在各种环境条件下工作。

2.震荡棒料位计：震荡棒料位计通过将一个或多个震荡棒插入到料位中，当物料接触到震荡棒时，震荡频率会发生变化。

通过测量频率变化来确定物料的高度。

这种料位计适用于粉状物料、颗粒和颗粒状物料的测量，例如谷物、塑料颗粒和粉末。

震荡棒料位计的优点是适用于恶劣的环境条件，如高温、高压和腐蚀性介质。

3.射频电容料位计：射频电容料位计利用物料与电极之间的电容变化来测量物料高度。

它适用于各种液体和固体物料的测量，具有高精度和稳定性。

射频电容料位计广泛应用于石油化工、食品和饮料、制药和水处理等行业。

4.微波料位计：微波料位计通过发送微波信号并测量信号的返回时间来测量物料的高度。

这种料位计适用于液体、固体和粉末的测量，如石油储罐、水箱和粮仓。

微波料位计的优点是非接触式测量、抗干扰能力强、测量范围广泛，并且可以应对复杂的工业环境。

5.振弦料位计：振弦料位计通过振弦频率的变化来测量物料的高度。

它适用于流体、液体和粉状物料的测量，如储罐、槽和导航道的测量。

振弦料位计的优点是高精度、快速响应和抗干扰能力强。

这些料位计种类在实际应用中被广泛使用，具有不同的特点和适用范围。

例如，在石油化工行业中，采用微波料位计和射频电容料位计对储罐和容器中的液体和固体物料进行测量和监控。

而在食品和饮料行业中，声纳料位计广泛应用于储罐和槽中的液体物料的测量。

此外，在环境工程领域，震荡棒料位计和振弦料位计被用于河流、湖泊和槽中液位的测量和报警。

综上所述，不同种类的料位计在各个行业和领域中都有广泛的应用。

射频导纳物位计工作原理射频导纳物位计是一种常用的物位测量仪器，它通过测量射频信号的反射和传输来确定物料的高度或液位。

射频导纳物位计工作原理基于射频信号在不同介质中的传输特性，利用反射和传输的差异来测量物料的高度。

射频导纳物位计由天线、射频发射器和接收器以及处理单元组成。

首先，射频发射器将射频信号发送到物料表面，经过物料的反射后返回到接收器。

接收器接收到返回的射频信号后，经过处理单元进行处理和分析，得出物料的高度信息。

射频导纳物位计的工作原理是基于射频信号在不同介质中的传输特性。

当射频信号从空气进入到物料中时，信号会发生反射和传输。

在空气和物料的界面上，由于介电常数和介质损耗的差异，射频信号会发生反射。

而在物料内部，射频信号会传输并逐渐衰减。

通过测量射频信号的反射和传输特性，可以确定物料的高度。

射频导纳物位计通过测量射频信号的反射和传输特性，可以实现对不同介质的物料进行准确的高度测量。

射频导纳物位计的工作原理具有以下特点：1. 非接触式测量：射频导纳物位计不需要直接接触物料，通过射频信号的反射和传输特性就可以实现高度测量。

这种非接触式的测量方式能够避免因接触物料而引起的污染或损坏。

2. 高精度测量：射频导纳物位计可以实现高精度的测量，其测量误差通常在几毫米范围内。

这种高精度的测量结果可以满足工业生产对物位测量的要求。

3. 适应性强：射频导纳物位计适用于各种不同介质的物料，包括固体、液体和粉状物料等。

无论是高粘度的液体还是颗粒状的固体物料，射频导纳物位计都能够进行准确的测量。

4. 抗干扰能力强：射频导纳物位计具有较强的抗干扰能力，能够在复杂的工业环境中正常工作。

它可以抵抗电磁干扰、温度变化和粉尘等因素对测量结果的影响。

射频导纳物位计的工作原理使得它在工业生产中得到广泛应用。

它可以用于储罐、槽罐、容器等各种物料的高度测量，不仅可以提高生产效率，还可以保障生产过程的安全性。

总结起来，射频导纳物位计通过测量射频信号的反射和传输特性来实现物料的高度测量。

水泥厂几种常用料位计的应用比较工业自动化生产过程中料位是主要测量参数之一，随着工艺要求的提高，料位作为一个重要的过程参数日益引起大家的关注。

料位测量的方法很多，通常分为接触式测量仪表（重锤式、电容式、音叉式、阻旋式等）和非接触式测量仪表（γ射线式、超声波式、雷达式等）。

由于接触式测量仪表受被测介质物理及化学性质的影响很大，且均为定长产品互换性较差；而非接触式仪表基本不受被测介质物理及化学性质的影响或影响较小，有逐步取代接触式测量仪表的趋势。

一、接触式测量仪表1.重锤式料位计料位探测过程由控制器发出的信号来控制，当传感器接到探测命令时，电机正转，经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动，使钢丝绳下放，带动重锤由仓顶下降，当重锤降至料面被测面托起而失重，钢丝绳松弛，灵敏杠杆动作使微动开关接触，控制器得到该信号即发出电机反转命令，重锤上升返回，直到碰顶开关电机停转，重锤回到仓顶原位置完成一次探测过程。

此过程中控制器通过检测绕线筒的圈数计算出重锤从仓顶到料面的距离。

该料位计适于块状、颗粒状及粉状的固态物位测量。

优点：测量不受介质密度、颗粒大小的影响。

缺点：机械内部易落灰尘影响测量效果；机械磨损较严重，需经常维护，花费较大；重锤易发生被物料埋住现象，发生掉锤头、断带故障。

2.电容式料位计原理是插入料仓的电极与料仓壁之间构成电容器，当仓内物料料位变化引起电容量的变化，通过转换电路得到相应的控制信号。

该料位计既可用作连续式料位测量，也可用作料位开关作为报警或入料、卸料设备的输入信号。

若用作连续料位检测，测量精度不高，故通常用作料位开关。

优点：无机械磨损，安装维修方便；依据量程大小和控制方式不同，电极设计成杆（棒）式或钢缆（重型钢缆）式，可应用于各种料仓；价格较低。

缺点：若电极（探头）上或仓壁粘有物料，往往会导致控制器误动作，从而影响测量效果，应定期检查探头和料位开关动作情况并校验。

3.阻旋式料位计基本原理是同步微电动机减速后，带动检测叶片以2.5～5r/min的转速旋转，当被测物料的料位上升使叶片转动受阻，检测机构便围绕主轴产生旋转位移。

一、简介料位计, 是用来测量料仓/容罐/仓储等料位的计量仪表, 并将料位信号（开关量或连续量）转换为电信号（模拟信号或数字信号）传送到PLC/DCS上, 辅助自动化系统控制卸料、加料或停止进料, 保持料仓内料位高度。

料位计又称为料位仪表, 料位传感器, 料位仪, 料位变送器、物位计、物位仪表等。

料位计可测量各种状态的物料, 如液态、浆液状、灰状、粉状、颗粒状、块状等的物料料位, 广泛应用于各个行业。

料位计的分类随着工业自动化水平的提高, 以及在工厂的实践经验中, 料位计种类繁多, 根据不同的分类方式, 有如下种类,1）根据被测对象分为:液位计（测量液体）界面仪（测量液液、固液分界面）物位计（测量固体物料）2）根据测量目的分为:开关量测量（即高低料位报警）连续量测量（实时料位监测）3）根据测量方式及原理分为:接触式: 阻旋式、音叉式、电容式、重锤式、射频导纳式、导波雷达式二、非接触式: 电磁式、超声波式（三维成像）、雷达式、核子式、中子式、射线式、称重式、无源核子、辐射式、激光式三、各种料位计的各种原理及优缺点1.阻旋式料位开关测量原理: 高料位时, 通过电机驱动传动杆末端的桨叶旋转, 当物料覆盖并阻止桨叶旋转时, 输出触点（干接点）报警信号, 同时切断电机电源；低料位时, 桨叶由被覆盖状态到释放, 弹簧将电机拉回工作位置, 输出相反的触点（干接点）报警信号。

适用工况：适用于各种固体物料测量；温度<=800℃, 压力<=10bar, 拽引力<=2.8t, 灵敏度达20g/l, 可要求FDA食品级认证, EHEDG卫生级认证, ATEX、FM/CSA、IEC-Ex、GOST粉尘及气体防爆认证；2.音叉式料位开关测量原理: 高料位时, 通过压电激励探头末端的音叉体产生100~350Hz的振动频率, 当物料覆盖住探头时, 便停止振动, 输出触点（干接点）报警信号；低料位时, 探头由被覆盖状态到释放, 开始振动, 输出相反的触点（干接点）报警信号。

雷达料位计的种类
雷达料位计是一种非接触式的液位测量仪器，可以通过无线电波来测量液体的高度。

根据不同的测量原理和应用场景，雷达料位计可以分为多种类型。

1. 脉冲雷达料位计：利用高频脉冲信号发射并接收回波，根据回波的时间差来计算液位高度。

适用于高温、高压、强腐蚀等环境。

2. 频率调制雷达料位计：利用射频信号的频率在液位变化时发生变化，从而测量液位高度。

适用于粉状物料的测量。

3. 相位差雷达料位计：利用射频信号在液位变化时发生的相位差来测量液位高度。

适用于低介电常数、高温、高压等特殊介质的测量。

4. 非接触雷达料位计：通过采用无线电波，可以实现非接触式的液位测量，适用于高温、高压、强腐蚀等特殊环境。

5. 智能雷达料位计：结合先进的信号处理技术和人工智能算法，可以实现更加准确、稳定的液位测量和智能化的管理。

以上就是雷达料位计的主要种类，根据应用场景和测量要求，选择合适的雷达料位计可以提高生产效率和质量，降低人工成本和安全风险。

- 1 -。

常见料位计的优缺点如下：[1]
阻旋式料位计
优点：较可靠；
局限：不耐用。

电容式料位计
优点：较耐用；
局限：可靠性较差。

永磁式料位计
优点：可靠、灵敏、耐用；
局限：安装时需垂直。

超声波物位计
优点：非接触。

局限：粉尘影响/凹凸面影响/噪音非接触式；雷达料位计
优点：非接触。

局限：介电常数有要求/粉尘影响/凹凸面影响；推荐：采用高发射频率的，四线制的雷达
导波雷达物位计
优点：对某个点的测量。

局限：介电常数有要求/挂料/拉力影响；
激光物位计
优点：非接触
局限：粉尘影响/凹凸面影响
射频导纳料位计（电容式料位计）
优点：点接触
局限：介电常数有要求/时漂/温漂/挂料/拉力；
推荐：建议采用进口的产品
重锤式料位计：分缆式及带式两种
优点：直接测量/手动控制
局限：传统的缆式重锤容易发生断锤/埋锤/乱绳推荐：带式重锤
射线式料位计
优点：非接触、稳定
局限：有污染/价格高
称重式料位计
优点：可以测量质量/体积
局限：抗震问题/物料面状况不知/价格高。

射频导纳料位
射频导纳料位是指利用射频信号进行料位检测的一种技术。

在物料的储存、输送和加工过程中，了解物料的实时料位是非常重要的。

传统的料位检测方法包括机械式、超声波式、雷达式等，但这些方法都存在一定的局限性。

而射频导纳料位技术则具有精度高、稳定性好、适用范围广等优点。

一、射频导纳料位的原理
射频导纳料位技术利用微波信号在物料中的传播特性，通过检测物料对微波信号的反射和衰减来确定物料的料位。

当物料存在于传感器的检测范围内时，微波信号会被物料反射和吸收，导致信号的反射系数和传输损耗发生变化。

通过测量这些变化，可以确定物料的实时料位。

二、射频导纳料位的优点
1. 精度高：射频导纳料位技术可以实现高精度的料位检测，误差通常在1%以内。

2. 稳定性好：射频导纳料位技术不受环境温度、湿度等因素的影响，具有很好的稳定性。

3. 适用范围广：射频导纳料位技术适用于不同种类的物料，包括粉状、颗粒状、
块状等不同形态的物料。

4. 可靠性高：射频导纳料位技术可以实现长期稳定的料位检测，不需要频繁的维护和校准。

三、射频导纳料位的应用
射频导纳料位技术广泛应用于物料储存、输送和加工等领域。

例如，在粮食储存中，射频导纳料位技术可以实现对粮食的实时料位监测，确保粮食的安全储存；在化工生产中，射频导纳料位技术可以实现对化工原料的实时料位监测，确保生产的安全和稳定性。

总之，射频导纳料位技术具有精度高、稳定性好、适用范围广等优点，是一种非常重要的料位检测技术。

微波雷达料位计微波雷达料位计是一种新型的料位计测量技术，它具有精度高、效率高、可靠性强等优点。

它的原理是利用微波的反射原理来测量物料的位置，其高度的测量精度及其高速度的传输特性使它在工业生产中有着重要的应用前景。

与传统的料位计技术相比，微波雷达料位计的准确性和稳定性要高得多，能实现实时、高精度的测量。

此外，它还具有宽范围的探测能力，可以测量各种不同形状和尺寸的物体，包括液体和气体，以及多种高温材料。

由于不受测量物体的温度及密度等因素的影响，使得微波雷达料位计在实际测量中取得了比传统方法更高的精度。

此外，微波雷达料位计还具有可靠性强的优势，因为它采用微波技术，所有的探测信号都受到非常严格的校验，从而确保测量结果的准确性和可靠性。

此外，微波雷达料位计的使用还十分简便，与传统的料位计系统相比，安装和调整要更加方便快捷，它的调节只需要简单的参数设置，无需复杂的机械组件，使得它在基于微波技术的料位计系统中有着划时代的作用。

总之，微波雷达料位计是一种新型的料位计测量技术，它具有精度高、效率高、可靠性强等优点，因此，微波雷达料位计的应用将会具有重大的潜力，可以为工业生产提供更准确、更可靠的测量结果。

然而，微波雷达料位计仍有一些不足。

在实际使用中，由于因环境条件（如高温环境）而使其受到影响，精度可能会受到影响，此外，它还会受到外界因素（如噪声）的影响。

因此，为了保证测量精度，必须将其安装在适当的位置，且应该定期进行维护和保养。

虽然微波雷达料位计仍存在一些技术上的不足和改进空间，但它的发展前景依然十分光明。

它的使用可以替代传统的料位计技术，可以提供更准确、更可靠的测量结果，具有广泛的应用前景，在工业生产领域有着重要的意义。

因此，微波雷达料位计将会是未来工业生产中的一大助力，其应用将会大大改善工业生产中的料位计测量，从而为工业生产的提高效率和提高产品质量做出重大的贡献。
