射频导纳物位计技术规格书

射频导纳物位计的技术参数是怎样的呢简介射频导纳物位计是一种用于测量介质中物料的水平或仓内液位的仪器。

它是利用微波技术来测量介质中物料的液位、干粉或颗粒物料的水平高度。

它主要由射频发生器、传输线，向导体和接收器四个部分组成。

技术参数频率范围射频导纳物位计的频率范围通常在5 GHz至20 GHz之间。

这个频率范围是被广泛接受的，因为它可以有效避免木材或其他介质的扰动。

测量范围射频导纳物位计的测量范围通常在0.2米至100米之间。

由于射频导纳物位计需要通过介质传输电磁波，因此测量距离的范围相对较小。

对于一些很深的仓库或者不规则形状的容器来说，需要进行额外的调整，以确保准确测量。

精度射频导纳物位计的精度通常在±5mm之内。

这个精度相对比较高，可以满足大部分工业应用的需求。

处理温度射频导纳物位计的处理温度通常在-40°C到200°C之间。

因为介质中的物料有不同的材质和密度，所以对处理温度的要求也各有不同。

此外，在高温环境下需要加装散热器。

供电电源射频导纳物位计通常使用24V DC电源供电，但有些型号可应用于110V和220V电源。

此外，为确保精度，需要具备一定的稳压能力。

通信接口射频导纳物位计可提供不同的通信接口，包括4~20mA电流信号输出、RS485接口，Modbus等接口。

这些接口充分满足了不同工业应用的需求。

其他参数射频导纳物位计还具备其他参数，比如工作压力、容器尺寸和重量等。

这些参数不同的型号会有所不同，工程师在选择射频导纳物位计时应该考虑这些参数的具体要求。

总结射频导纳物位计是一种高精度的液位和物位测量仪器。

它能够测量多种介质，且频率、测量范围、精度和处理温度等参数均符合工业标准。

在实际应用中，需要根据具体的装置需求和安装环境来选择最适合的型号和参数。

射频导纳料位计说明书射频导纳料位计是一种用于测量和监测储罐、槽罐等容器中物料的液位的设备。

它基于射频技术原理，通过测量物料的电磁导纳来确定物料的液位高度。

射频导纳料位计由传感器和显示仪表两部分组成。

传感器安装在储罐或槽罐的侧壁上，通过射频信号与物料产生相互作用，测量物料的电磁导纳。

显示仪表接收传感器信号，并将其转换为液位高度显示，以供操作人员查看和监控。

射频导纳料位计具有以下特点和优势：1. 非接触式测量：射频导纳料位计采用非接触式测量原理，不需要与物料直接接触，避免了污染和腐蚀的问题，同时也减少了维护和清洁的工作量。

2. 高精度测量：射频导纳料位计采用先进的射频技术，能够实现高精度的液位测量，误差范围通常在±1毫米以内，满足了对于精确液位控制的要求。

3. 多种物料适用：射频导纳料位计适用于多种液体和固体物料的测量，如水、油、化工原料等。

不同物料的电磁导纳特性不同，通过对传感器和仪表的参数设置，可以满足不同物料的测量需求。

4. 抗干扰能力强：射频导纳料位计具有较强的抗干扰能力，能够在复杂的工业环境中稳定工作。

它能够抵抗电磁干扰、温度变化和压力波动等外部因素的影响，保证测量的准确性和可靠性。

5. 易于安装和维护：射频导纳料位计具有简单的安装和维护过程，不需要对容器进行改造，只需安装传感器并连接仪表即可。

同时，射频导纳料位计的传感器具有较长的使用寿命，不易受到物料的侵蚀和损坏。

射频导纳料位计在工业生产中具有广泛的应用。

它可以用于石油化工、医药、食品加工等行业，用于储罐、槽罐、反应釜等容器的液位监测和控制。

通过实时监测物料的液位，可以及时预警和调整生产过程，提高生产效率和质量。

射频导纳料位计是一种先进的液位测量设备，通过射频技术实现对物料液位的准确测量和监测。

它具有非接触式测量、高精度测量、适用于多种物料、抗干扰能力强等优势，广泛应用于工业生产中。

通过使用射频导纳料位计，可以提高生产过程的安全性和效率，实现自动化控制和管理。

Z03系列电容式物位开关安装调试说明书天津滨海耐特自动化仪表有限公司天津市华苑产业区榕苑路16号D2座四层D单元 300384 电话：86-22-83711350/51/52/53 传真：86-22-83711382 网址： Email：service@一. 拆箱小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货，与装箱单不符或破损现象，请立即与我公司联系。

二. 查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。

Z03系列物位计包括1个传感元件，1个电子单元及1套壳体，分体型还包括1条连接传感元件与电子单元的信号电缆。

三．技术参数1. 普通供电：220VAC、110VAC、24VDC智能供电：50～260VAC，50/60Hz. 5W最大22～50VDC，3W最大，极性自适应2．输出：DPDT继电器3. 触点容量：120VAC 5A 有感；240VAC：1A有感4．环境温度：-40～75℃5．延时（可选）：0～55秒6．分辨力：小于0.3pF，或调节设定电位器使红、绿指示灯由红转换为绿，转换角度小于90度。

7．高低位报警：现场可设置为HLFS（高位报警方式）或LLFS（低位报警方式）8．温度影响：0.15pF/30℃9. 稳定性：0.1pF/6个月（最大漂移）10.安全栅：内置三重防护安全栅11. 静电火花防护：10A（内置）；100A（外加防护电路）12．电器接口：3/4″NPT13．过程连接：螺纹或法兰安装14．分体电缆：标准长度为4.5米，最长45米（仅对分体）。

普通型耐温71℃。

15. 外壳防护：IP6516. 防爆区域等级：ExdⅡCT4四．安装请用户按照本说明书中的安装规范进行安装：根据现场的不同情况可分为整体安装和分体安装。

厦门海森堡电气有限公司HSBG-E7200-B连续式射频导纳料位计使用说明书厦门海森堡电气有限公司一、概述HSBG-E7200-B 系列射频导纳物位变送器采用导纳测量法将被测介质的阻抗和容抗信号综合在一起，提高了长期测量的可靠性、稳定性、灵敏度和精度，几乎能测量所有介质的物位而不受传感大器探头上挂料、温度、介质密度变化影响。

广泛应用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域的液位、料位的连续测量。

变送器将被测物位转换成4～20mADC 标准电流信号，可与PLC 可编程控制器或DCS 集散控制系统配套使用，实现工艺流程的自动检测和自动控制。

二、结构及工作原理二线制射频导纳物位变送器利用电容的变化来测量贮罐内的料位，它是一种精确而独立的过程测量仪表。

变送器随着贮罐内料位的变化，电极与罐壁之间的电容量也随之变化。

二线制射频二线制射频导纳物位变送器的固态电子线路将连续监测这一变化，并将这一变化与一个非常稳定的基准电路进行比较然后输出一个与料位成正比的精确而以独立呈线性变化的4~20mADC 电流信号，远传至控制室，实现工艺流程的自动控制。

三、主要技术参数工作电源：24VDC 精 度：±1% 输出信号：4～20mADC 负载电阻：＞300Ω 环境温度：-40℃～+60℃ 相对温度：≤85％ 电缆的电感、电容：≤2mH ，0.8μF 防护等级：IP65 介质温度：-180℃～+500℃（可定制温度范围） 防爆等级：ExdIIBT4 连接方式：螺纹、管螺纹、法兰（可选） 安装方式：顶装、侧装 接液材质：316不锈钢，陶瓷，1Cr18Ni9Ti ，四氟乙烯，高温塑料四、外型结构图1. 整体型结构图2. 分离型结构图不锈钢极棒连接孔绝缘材料保护套绝缘材料3/4"NPT 不锈钢接头接地线不锈钢或镀锌管1-1/4"NPT 铝接头电源或信号电缆进线孔表盖表面喷塑红色报警灯,绿色指示灯有机玻璃透明窗三个φ8安装孔红色报警灯，绿色指示灯表盖表面喷塑电源或信号电缆进线孔电源或信号电缆进线孔表盖表面喷塑电源或信号电缆进线孔1-1/4"NPT 铝接头3/4"不锈钢或镀锌管接地线3/4"NPT 不锈钢接头绝缘材料保护套绝缘材料连接孔316S.S 锈钢极棒五、安装HSBG-E7200-B 系列射频导纳物位变送器，根据现场要求分为顶置安装和侧置安装方式，探头在所测物位的整段距离必须垂直于容器底面。

以人为本臻求完美RF系列射频导纳物位控制器使使用用说说明明书书RF系列射频导纳物位控制器一、概述RF系列射频导纳物位控制器是用于检测料仓、料槽或其它容器中带粘附性的液体、固体颗粒、粉尘、其它混合浆料等料位的位式控制仪表。

亦可用于两种不同液体之间界面测量 如油水界面测量。

RF系列射频导纳物位控制器具有校准简单快捷、产品性能稳定、各种型号通用性强、安装方便、外形美观等优点。

可广泛用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。

且控制器可与PLC可编程控制器或DCS集散控制系统配套使用 实现工艺流程的自动检测和自动控制。

二、工作原理1.RF系列射频导纳物位控制器是利用高频技术 由电子线路产生一个小功率射频信号于探头上 探头作为敏感元件 将来自物位介电常数引起的信号变化反馈给电子线路 由于这些变化包括电容量和电导量的变化 因而电子线路中处理的是电抗 容抗和阻抗的综合变化的信号 信号 2.电抗的变化又引起了极棒上高频信号的相位发生变化。

因此极棒上的高频信号与电子线路中的基准信号的相位差也随之发生变化 该变化经处理后 驱动输出电路发出报警信号 从而达到检测料仓有无物料。

3.RF系列射频导纳物位控制器采用三端Cote – Shield 技术 排除探测极棒上粘附物料对控制作用的影响。

电子线路中产生的高频信号 一路直接送往探测极棒上 另一路经过一个RF电压跟随器送往防粘附保护套上。

其大小相位都是与加在探测极棒上的- 1 - 故障现象可能故障排除方法料位未到已经报警红灯亮 灵敏度太高适当降低灵敏度或重新调整极端堆积料过多 抗粘附失败重新调校或清洁探头探头短路或保护套断路检查探头和保护套接线电子单元损坏更换电子单元料位已到没有报警 红灯不亮 灵敏度太低适当提高灵敏度或重新调校探头断路检查探头接线接地不良检查仪表设备接地情况电子单元损坏更换电子单元红灯亮、灭交替闪烁灵敏度处于临界状态适当降低、提高灵敏度或重新调校探头或保护套接线不良检查探头或保护套接线在液体、搅拌料、界面中测量设定增加仪表延时时间- 14 - 八、故障排除8.1电源故障如果仪表出现故障时 请立即检查电源是否符合要求 电源接线是否符合规范 只有当电源正确后 才能进行以下故障排除过程 当仪表出现如下情况时请对照检修 故障现象可能故障排除方法绿灯总不亮电源断路短路或仪表电子单元损坏检查电源或更换电子单元绿灯闪烁电源接触不良或仪表电子单元损坏检查电源或更换电子单元仪表已报警 控制室未报警继电器损坏或接线错误检查继电器输出和重新接线仪表未报警 控制室已报警继电器常开常闭接线接反检查继电器输出和重新接线8.2探头故障首先请检查探头的安装是否满足安装的技术要求 只有探头正确安装后 才能进行以下故障排除过程 其次请确定物料是否已经处在所描述故障的位置上 否则以下现象属正常现象 当料位位置已确定而仪表出现以下情况时请对照检修 - 13 - 信号相同。

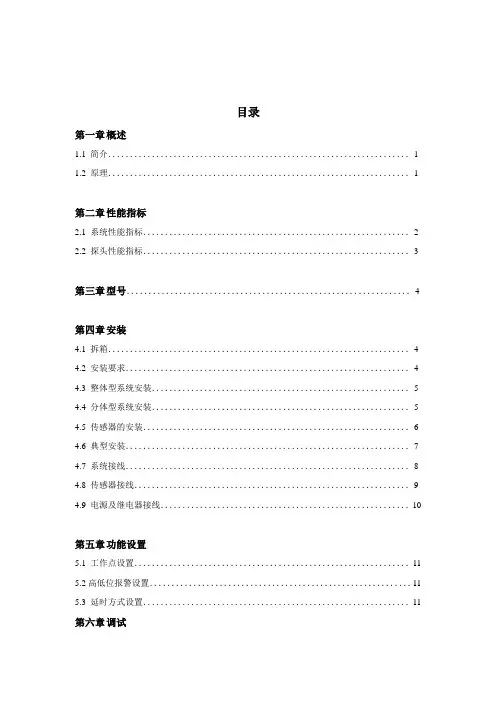

目录第一章概述1.1 简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.2 原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1第二章性能指标2.1 系统性能指标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2.2 探头性能指标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3第三章型号．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4第四章安装4.1 拆箱．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 4.2 安装要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 4.3 整体型系统安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 4.4 分体型系统安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 4.5 传感器的安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 4.6 典型安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 4.7 系统接线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 4.8 传感器接线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 4.9 电源及继电器接线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10第五章功能设置5.1 工作点设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 5.2高低位报警设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 5.3 延时方式设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 第六章调试6.1 启动．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 6.2 出厂标定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 6.3绝缘物料高位报警标定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 6.4导电物料高位报警标定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 6.5预标定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14第七章故障排除7.1 概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 7.2 检查电子单元．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 7.3 检查传感元件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16 7.4 检查继电器回路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 7.5 检查连接电缆．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 7.6 其它故障的排除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 7.7 厂家支持．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 7.8 设备返修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 7.9 现场服务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20 7.10 用户培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20第一章概述1.1 简介本说明书适用于ZYHS系列通用射频导纳连续物位仪表，产品适用于大多数应用场合的连续测量。

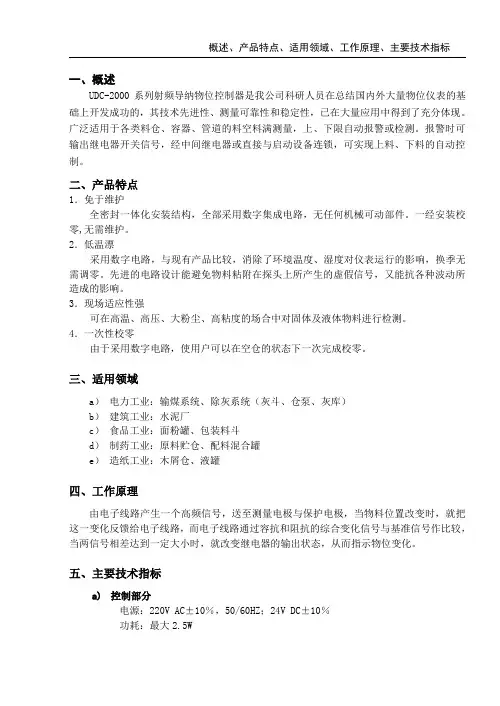

一、概述UDC-2000系列射频导纳物位控制器是我公司科研人员在总结国内外大量物位仪表的基础上开发成功的，其技术先进性、测量可靠性和稳定性，已在大量应用中得到了充分体现。

广泛适用于各类料仓、容器、管道的料空料满测量，上、下限自动报警或检测。

报警时可输出继电器开关信号，经中间继电器或直接与启动设备连锁，可实现上料、下料的自动控制。

二、产品特点1．免于维护全密封一体化安装结构，全部采用数字集成电路，无任何机械可动部件。

一经安装校零,无需维护。

2．低温漂采用数字电路，与现有产品比较，消除了环境温度、湿度对仪表运行的影响，换季无需调零。

先进的电路设计能避免物料粘附在探头上所产生的虚假信号，又能抗各种波动所造成的影响。

3．现场适应性强可在高温、高压、大粉尘、高粘度的场合中对固体及液体物料进行检测。

4．一次性校零由于采用数字电路，使用户可以在空仓的状态下一次完成校零。

三、适用领域a）电力工业：输煤系统、除灰系统（灰斗、仓泵、灰库）b）建筑工业：水泥厂c）食品工业：面粉罐、包装料斗d）制药工业：原料贮仓、配料混合罐e）造纸工业：木屑仓、液罐四、工作原理由电子线路产生一个高频信号，送至测量电极与保护电极，当物料位置改变时，就把这一变化反馈给电子线路，而电子线路通过容抗和阻抗的综合变化信号与基准信号作比较，当两信号相差达到一定大小时，就改变继电器的输出状态，从而指示物位变化。

五、主要技术指标a)控制部分电源：220V AC±10％，50/60HZ；24V DC±10％功耗：最大2.5W输出继电器：单刀双掷、双刀双掷触点容量：250V AC 5A校准：按键校零灵敏度设置：设置值范围为1—9档开关延时设置：延时值范围为0—59秒报警形式：可选上限或下限外壳标准：标准精密铸铝b) 探头部分（标准探头）：外型尺寸：长度为550mm，探头直径为10mm。

安装接口：34〞NPT 316不锈钢或114〞NPT铝合金接头。

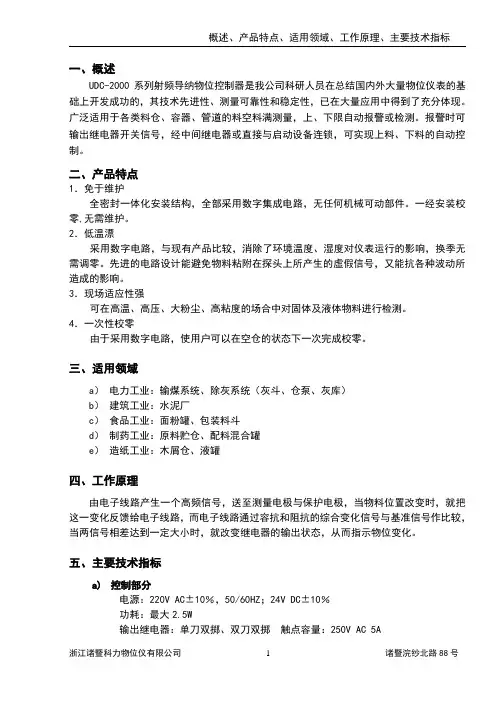

一、概述UDC-2000系列射频导纳物位控制器是我公司科研人员在总结国内外大量物位仪表的基础上开发成功的，其技术先进性、测量可靠性和稳定性，已在大量应用中得到了充分体现。

广泛适用于各类料仓、容器、管道的料空料满测量，上、下限自动报警或检测。

报警时可输出继电器开关信号，经中间继电器或直接与启动设备连锁，可实现上料、下料的自动控制。

二、产品特点1．免于维护全密封一体化安装结构，全部采用数字集成电路，无任何机械可动部件。

一经安装校零,无需维护。

2．低温漂采用数字电路，与现有产品比较，消除了环境温度、湿度对仪表运行的影响，换季无需调零。

先进的电路设计能避免物料粘附在探头上所产生的虚假信号，又能抗各种波动所造成的影响。

3．现场适应性强可在高温、高压、大粉尘、高粘度的场合中对固体及液体物料进行检测。

4．一次性校零由于采用数字电路，使用户可以在空仓的状态下一次完成校零。

三、适用领域a）电力工业：输煤系统、除灰系统（灰斗、仓泵、灰库）b）建筑工业：水泥厂c）食品工业：面粉罐、包装料斗d）制药工业：原料贮仓、配料混合罐e）造纸工业：木屑仓、液罐四、工作原理由电子线路产生一个高频信号，送至测量电极与保护电极，当物料位置改变时，就把这一变化反馈给电子线路，而电子线路通过容抗和阻抗的综合变化信号与基准信号作比较，当两信号相差达到一定大小时，就改变继电器的输出状态，从而指示物位变化。

五、主要技术指标a)控制部分电源：220V AC±10％，50/60HZ；24V DC±10％功耗：最大2.5W校准：按键校零灵敏度设置：设置值范围为1—9档开关延时设置：延时值范围为0—59秒报警形式：可选上限或下限外壳标准：标准精密铸铝b) 探头部分（标准探头）：外型尺寸：长度为550mm，探头直径为10mm。

安装接口：34〞NPT 316不锈钢或114〞NPT铝合金接头。

探头材料：不锈钢极棒探头耐温：－40℃至＋250℃探头耐压：2.5MPa六、仪表尺寸图以下尺寸标注为标准探头（单位：mm）其中L为物位控制器总长，S为探头长度，G为保护套长度，H为加长管长度，可以根据用户要求任意加长、缩短。

射频导纳物位开关说明书上海展唯电子科技有限公司射频导纳物位开关说明书一、工作原理射频导纳料位计是我公司基于射频（RF）技术引进研究而成的，防粘附、更可靠，适用性更广的物位控制器：将一高频无线电波施加在探头上，当物料位置发生变化时，仪表的探头和容器壁以及被测物料形成导纳值相应发生变化，这一变化被电路检测后通过仪表内的变化，并转换成相关的信号输出供远程控制或报警使用。

仪表独特的电路设计（利用等电位原理），可以使测量电路彻底消除探头上物料的堆积对测量的影响，从而正确反映出实际的物位而不是粘附在探头堆积的物料。

二、主要特点通用性强：广泛用于各场合，飞尘，颗粒，粉体、液体，粘稠、导电、不导电物料。

抗粘附性：独特的电路设计使测量电路对探头上堆积的物料忽略不计并自动校正。

功能强大：输出触点容量大，并有指示灯显示状态，0-30秒可消除物料波动的影响。

断电保护：常开或常闭（可现场切换)技术说明电源电压：220VAC/24VAC/24VDC功率：4W继电器输出:5A/240VAC，两组常开、常闭触点灵敏度：0.3pf-750pf探头材质：SUS304/SUS316/Teflon环境温度：-40-80延迟时间：0-30秒可调工作温度：-180-250℃（超高温可达1000）连接螺纹：1PT（特殊规格法兰螺纹可定制）安装1．检查仔细地将L2000D 型射频导纳从包装中取出，并且检查是否有运输损坏。

同时确认设备和电源是否一致（如：220VAC 设备和220V AC 电源）2．安装探头安装的标准方法是1″螺纹安装，也可采用法兰安装，可采用水平或垂直安装。

伸出容器外的尺寸参见（图1。

将探头的1″螺纹旋入器壁或容器顶部的1″接头。

（建议安装方法作参考见）图1注：1．水平安装时，探头保护套长度必须伸入到容口壁内2．垂直安装时，探头总长必须等于或大于控制点位置。

3．电子线路连接A).线路电源类型（220V.AC）交流电源线路的连接：火线（H），中线（N）和地线（G）,接线端子板参照图一。

3.安装图例注：1）在测非导电液体和泥浆时，水平安装最佳，如需垂直安装时，需要探头长度至少保持12cm。

2）在测导电液体和泥浆时，即可水平安装，也可垂直安装。

3）在测粉末和颗粒状时，与水平面成15°为最佳，探头穿过容器壁安装时，保护套应该比容器上的积料厚度长出2cm。

一、技术参数1.供电电源：220V AC 、24VDC 、24V AC2.继电器触点：2组SPDT，5A 220V AC；3.材质、感应棒：SUS304/316、绝缘护套：Teflon；4.灵敏度：0.5pf~750pf；5.工作温度：-10~250℃；高温型可到450℃6.过程连接：法兰DN50 PN1.0；螺纹1”NPT7.延时时间：0~30s可调；二、工作原理射频导纳物位控制器是基于射频电容技术：将无线电频率施加在探头上，对周围的环境进行连续分析，由于所有介质的介电常数和导电性均不同于空气，当探头接触到介质时所引起的微小电容量的变化被电路检测并转换成开关信号输出。

其独特的抗粘附电路只对物位改变引起的电容量的变化产生反应，从而消除了由于物料堆积产生的虚假信号。

三、安装方法1.当探头水平安装时，应与水平面向下成20o夹角以减少落料冲击并增加感应灵敏度；2.探头穿过容器壁安装时，保护套（绝缘部分）应比容器壁上的积料厚度长出2”；3.为避免室外环境下雨水渗入接线盒，水平安装时电缆入线口须垂直向下；4安装时应充分考虑被测介质不从料仓中心入料时所堆积形成的倾斜角；4.确认电源电压与所选用产品的电压相同，根据端子台上的标识参照接线图对应连接好各电缆，接好后，再将接线盒盖锁紧；5.控制线路负载不能超负载使用(小于继电器容量使用)。

注：不要在探头与容器壁的螺纹连接处使用任何润滑剂，如果需要，可使用Teflon胶布进行密封，此时，安装者应用万用表对线路进行检查，并确保容器壁与探头间的电阻小于1欧姆！四、调试操作1.在调试前请检查线路的连接确保无误：a.将细调、粗调顺时针调到底（如图）；b.把延时开关旋钮沿逆时针调到底（没有延时）；c.逆时针调节粗调至探头指示灯刚好变红，然后不要再动粗调旋钮；d.逆时针调节细调旋钮至适当位置即可（建议逆时针旋转两个刻度，如图一所示。

射频导纳物位计的技术参数是怎样的呢射频导纳物位计是一种用于测量液体或固体物料的高精度计量装置。

它通过射频信号对物料进行探测，并计算物料的高度和密度。

在化工、制药、食品、制造等行业中有广泛的应用。

本文将介绍射频导纳物位计的主要技术参数。

测量范围和精度射频导纳物位计的测量范围和精度是其最基本的技术参数。

根据不同的应用领域和测量要求，射频导纳物位计的测量范围和精度会有所不同。

常见的测量范围包括200mm、500mm、1000mm等，精度可以达到1mm甚至更高。

测量介质射频导纳物位计的测量介质通常是非金属材料，如液体、粉末、颗粒等。

这些介质的电磁性质各不相同，因此需要根据不同的介质选用相应的射频导纳物位计。

温度和压力范围射频导纳物位计通常需要在较苛刻的工作环境下进行工作，因此其温度和压力范围也是需要考虑的技术参数。

一般来说，射频导纳物位计的工作温度范围为-40℃到+200℃，压力范围可以达到20MPa。

接口和通信射频导纳物位计与上位机通信是其智能化和自动化控制的关键。

常见的接口通信方式包括4-20mA、Modbus、HART等。

此外，一些射频导纳物位计还支持RS485、CAN等通信协议。

这些通信方式可以方便地将射频导纳物位计与其他系统进行连接和数据传输。

电源和功耗射频导纳物位计的电源和功耗也是需要关注的技术参数。

一些射频导纳物位计采用4-20mA电流回路供电，而另一些则采用3.6V锂电池供电。

在工作时，射频导纳物位计的功耗通常较低，一般不超过1W，这有助于减少系统的能耗和运行成本。

安全和防护射频导纳物位计在测量过程中需要与介质直接接触，因此其安全性和防护措施也是非常重要的技术参数。

一些射频导纳物位计采用高强度的不锈钢材料，能够承受高温、高压和腐蚀性介质的侵蚀。

此外，一些射频导纳物位计还配备了防爆和过载保护措施，保障系统的安全性和稳定性。

总结射频导纳物位计具有测量范围广、精度高、工作环境苛刻的特点，在化工、制药、食品、制造等领域中有广泛的应用。

射频导纳物位计使用说明书福州昌晖自动化系统有限公司CHARM FAITH AUTOSYSTEM CO; LTD.一、测量原理射频导纳测量技术是电容式测量技术发展起来的。

射频即输出一个高频正强波信号，用于测量待测容器中传感电极与金属客器壁之间的导纳。

采用射频导纳测量技术优于电容式测量技术，是由于它不但测量电容同时也测量电阻。

对于一个导电液体粘附在传感电极上的挂料层，将使测量的电容增大，这不是物位的真实电容。

挂料只是很薄的一层，其横载面远远小于物料的横载面，因此物料的电阻很小，而挂料的电阻却很大。

从电学角度看，传感器电极被挂料复盖的部分相当一条由无数个无穷小的电容和电阻组成的传输线，根据电学理论，如果挂料足够长，则挂料的容抗与电阻相等。

应用相敏检波电路可以测得电容值与电阻值。

由于测得总电容C=C物位+C挂料，而C挂料的容抗在数值上等于R。

因而可以得到当前C物位值。

这样采用射频导纳技术可有效解决传感电极根部的挂料问题，从而提高测量精度。

二、性能指标供电： DC24V，功耗<1.6W显示：带背光液晶显示变送输出： 4-20m A或1-5V报警方式：2个独立报警继电器，各带一个常开触点，可任意设置下限报警或上限报警，回差值可设置测量范围： 0-3000PF分辨率：≤0.2PF测量精度：±1%标定：现场任意两点标定。

通讯： 485或232三、仪表设置上电后逆时针旋开前盖，按“SET”键约3秒，右下方液晶显示器将显示“CLK”表示仪表进入密码设置，当密码设置为132时为一级密码，可对部分参数进行设置；当密码设置为1879时为二级密码，可对所有参数进行设置。

在设置状态下按“▲”键，使设置值递增，按“▼”键使设置递减，若密码正确点动“SET”键可进入下一个参数项的设置，点动“RST”键可回到上一个参数的设置。

一级参数(当密码为132或1879时方可设置)设定参数名称设定范围说明出厂预定值SL0=0 不显示小数点SL0=1 显示一位小数点SL0=2 显示二位小数点SL0 小数点位置SL0=3 显示三位小数点SL1=0 不报警SL1=1 下限报警SL1 报警一的方式SL1=2 上限报警SL2=0 不报警SL2=1 下限报警SL2 报警二的方式SL2=2 上限报警SL3=0 滤波作用弱SL3=1 滤波作用中等SL3 滤波强弱SL3=2 滤波作用强ALM1 第一报警值设置AH1 第一报警回差值设置ALM2 第二报警值设置AH2 第一报警回差值设置SLL 设置仪表下限值当仪表处在正常运行状态时，物位显示下限值时，变送输出4mA电流SLH 设置仪表上限值当仪表处在正常运行状态时，物位显示上限值时，变送输出20mA电流L0 现场标定物位低点位置标定后该点的位置及对应的物位电容记忆在E2ROM中(注1)H1 现场标定物位高点位置标定后该点的位置及对应的物位电容记忆在E2ROM中BOT 波特率选择共五种，分别为300，600，1200，2400，4800，9600dE 仪表设备号设置用户对该仪表的设备号进行设置(0-255)Pb0 显示值零点迁移0 KK0 显示值放大倍数 1.000 Pb1 变送输出零点迁移0 KK1 变送输出放大倍数 1.000二级参数(仅密码设为1897时方可设置).OU04 标定变送输出标定变送输出4mA时，对应的D/A值OUT20 标定变送输出标定变送输出20mA时，对应的D/A值参数设置完成后，再按“RST”键约3秒后，右下方液晶显示“CF-1”表示已退出设置状态，进入运行状态。

L2000-C射频导纳物位控制器说明书一、概述山东中煤工矿物资集团有限公司（原济宁中煤机械制造厂）生产的L2000-C系列射频导纳物位开关是一种新颖的物位测量仪表，它采用先进（抗粘附）射频导纳技术，克服了电容式物位计不能消除导电挂料影响的缺陷，仪表具有运行可靠，能抗挂料层的影响。

L2000-C标准探头中心信号杆采用直径10mm不锈钢，保护套长150mm，总长450mm，坚固实用。

有L890C平板探头，解决大固体物料冲击棒的问题。

有L863WC钢缆探头，使L2000C适用于几乎所有工业现场对液体；粉料；块料；高温场合的物位检测。

仪表还具有安装方便，免维护，价格低等特点。

仪表广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域。

二、参数特点：开关控制，射频导纳原理，NULL-KOTE抗粘附电子线路。

继电器容量：DPDT，额定10A，115V/AC延时/模式：0~30秒可调/开关型电源：230Vac，3瓦或24V/DC<3瓦灵敏度：小于0.5Pf探头耐温：40℃～+80℃(可定制高温探头800C°)电路部份耐温；-40℃～+80℃失电保护（Fail—Safe）模式：采用高低模式，现场可调外壳：IP65，重型铸铝外壳三、选型指南1）在测非导电介质时，可以为水平或垂直安装，如需要垂直安装时，要求探头长至少大于控制位置6英寸左右。

2）在测导电液体时、泥浆或界面检测时，可以水平垂直安装，但探头穿过容器壁时，保护电极应比容器壁上的积料厚度长出2英寸。

如用户需要，我们可以提供液介质为Teflon或Kyanr材料的防腐探头（采用涂层法兰连接）。

校准1）灵敏度的校正当进行调节时，请注意这些总的规则：*将2个灵敏度调节电位器逆时针旋转增加灵敏度。

*当两个灵敏度控制调好后，红色灯亮，表示探头上“有”物料存在，绿色灯亮，表示（无）物料存在。

*安装方法有水平或垂直两种。

为保证设备稳定工作应有5分钟预热。

Combine L2000系列 射频导纳式物位控制器使用说明书I S O9001：2000认证合格单位Combine L2000系列射频导纳式物位控制器一、概述Combine L2000系列射频导纳式物位控制器是用于检测料仓、料槽或其它容器中带粘附性的液体、固体颗粒、粉尘、其它混合浆料等料位的位式控制仪表。

亦可用于两种不同液体之间界面测量，如油水界面测量。

Combine L2000系列射频导纳式物位控制器具有校准简单快捷、产品性能稳定、各种型号通用性强、安装方便、外形美观等优点。

可广泛用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。

且控制器可与PLC可编程控制器或DCS集散控制系统配套使用，实现工艺流程的自动检测和自动控制。

二、工作原理1. Combine L2000系列射频导纳物位控制器是利用高频技术，由电子线路产生一个小功率射频信号于探头上，探头作为敏感元件，将来自物位介电常数引起的信号变化反馈给电子线路；由于这些变化包括电容量和电导量的变化，因而电子线路中处理的是电抗（容抗和阻抗的综合变化的信号）信号；2.电抗的变化又引起了极棒上高频信号的相位发生变化。

因此极棒上的高频信号与电子线路中的基准信号的相位差也随之发生变化，该变化经处理后，驱动输出电路发出报警信号，从而达到检测料仓有无物料。

3. Combine L2000系列射频导纳物位控制器采用三端Cote – Shield 技术，排除探测极棒上粘附物料对控制作用的影响。

电子线路中产生的高频信号，一路直接送往探测极棒上，另一路经过一个RF电压跟随器送往防粘附保护套上。

其大小相位都是与加在探测极棒上的信号相同。

当有物料粘附在探头上时，由于保护套与仓壁之间构成一个电容，所以加在保护套上的高频信号就会使该电容趋向饱和，以致探头上的高频信号就无法通过粘附层流入容器壁，当容器内大量物料接触探头时，探头上的电流绕过饱和区流向容器壁，从而产生有物料存在的信号。
