LED显示屏常见术语

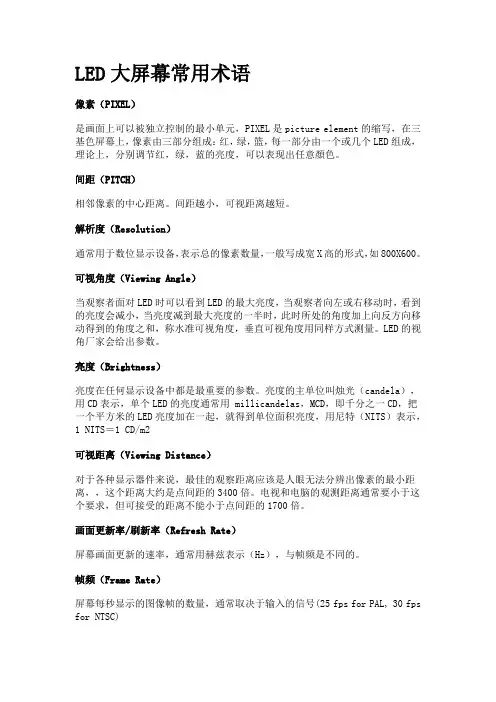

LED大屏幕常用术语像素（PIXEL）是画面上可以被独立控制的最小单元，PIXEL是picture element的缩写，在三基色屏幕上，像素由三部分组成：红，绿，篮，每一部分由一个或几个LED组成，理论上，分别调节红，绿，蓝的亮度，可以表现出任意顏色。

间距（PITCH）相邻像素的中心距离。

间距越小，可视距离越短。

解析度（Resolution）通常用于数位显示设备，表示总的像素数量，一般写成宽X高的形式，如800X600。

可视角度（Viewing Angle）当观察者面对LED时可以看到LED的最大亮度，当观察者向左或右移动时，看到的亮度会减小，当亮度减到最大亮度的一半时，此时所处的角度加上向反方向移动得到的角度之和，称水准可视角度，垂直可视角度用同样方式测量。

LED的视角厂家会给出参数。

亮度（Brightness）亮度在任何显示设备中都是最重要的参数。

亮度的主单位叫烛光（candela），用CD表示，单个LED的亮度通常用 millicandelas，MCD，即千分之一CD，把一个平方米的LED亮度加在一起，就得到单位面积亮度，用尼特（NITS）表示，1 NITS＝1 CD/m2可视距离（Viewing Distance）对于各种显示器件来说，最佳的观察距离应该是人眼无法分辨出像素的最小距离，，这个距离大约是点间距的3400倍。

电视和电脑的观测距离通常要小于这个要求，但可接受的距离不能小于点间距的1700倍。

画面更新率/刷新率（Refresh Rate）屏幕画面更新的速率，通常用赫兹表示（Hz），与帧频是不同的。

帧频（Frame Rate）屏幕每秒显示的图像帧的数量，通常取决于输入的信号(25 fps for PAL, 30 fps for NTSC)场频（Field）PAL和NTSC的一半帧，因为PAL和NTSC是隔行扫描，每次刷新只显示半帧图像。

纯绿（Pure green）和真绿（true green）过去30年，各种顏色LED被相继开发出来，首先是红色，黄色，黄绿色，蓝色LED和纯绿LED在90年代相继被日亚工程师发明.至此,制造LED全彩色屏幕成为可能.播放视频的LED屏幕必须用纯绿，如果用黄绿来做，顏色肯定不真实，如果一个像素里绿管的数量很多，比红管和蓝管的数量多，那肯定是黄绿管，因为黄绿的亮度不够，必须用多个，但黄绿LED价格低廉。

LED显示屏常用术语理解一、“OE极性”和“数据极性”1，LED屏在显示时，要显示的内容以串行队列的方式通过排线传输到屏上的驱动芯片中。

不同的芯片，对数据的形式要求不同。

有些芯片，当传输的数据是高电平时显示屏点亮（这种就叫高有效），而有些在低电平下点亮（这种就叫低有效），于是出现了“极性”。

2，“OE”也称“使能”，用来控制显示屏上所有灯是否亮。

3，数据极性用来控制一个一个的灯是否点亮。

4、扫描方式，是指在一定的显示区域内，同时点亮的行数与整个区域行数的比例室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。

LED显示屏的驱动方式有静态扫描(1/1扫)和动态扫描(1/2 扫，1/4扫，1/8扫，1/16扫等)两种,功率放大器件一般用HC245，驱动器件一般用国HC595，台湾MBI5026，日本东芝TB62726，扫描方式一般有1/2 扫，1/4扫，1/8扫，1/16扫等二、LED屏幕接口目前我们常用的一般有HUP08，HUP12，HUP75等08口定义如下:2 4 6 8 10 12 14 16A B C D G1 G2 L CLK1 3 5 7 9 11 13 15N N N OE R1 R2 N N1——16表示接口引脚，字母表示接口信号12口定义如下:2 4 6 8 10 12 14 16A B C CLK L R G D1 3 5 7 9 11 13 15OE N N N N N N N1——16表示接口引脚，字母表示接口信号75口定义如下：2 4 6 8 10 12 14 16G1 N G2 N B D L N1 3 5 7 9 11 13 15R1 B1 R2 B2 A C CLK OE1——16表示接口引脚，字母表示接口信号还有很多其他接口就不一一列举……说明:N=地(GND),L=锁存(LAT或ST),CLK=时钟(Clk),OE=使能(OE), R=红色数据,G=绿色数据,A,B,C,D=行信号.08一般是16分之一扫描12一般是4分之一扫描的。

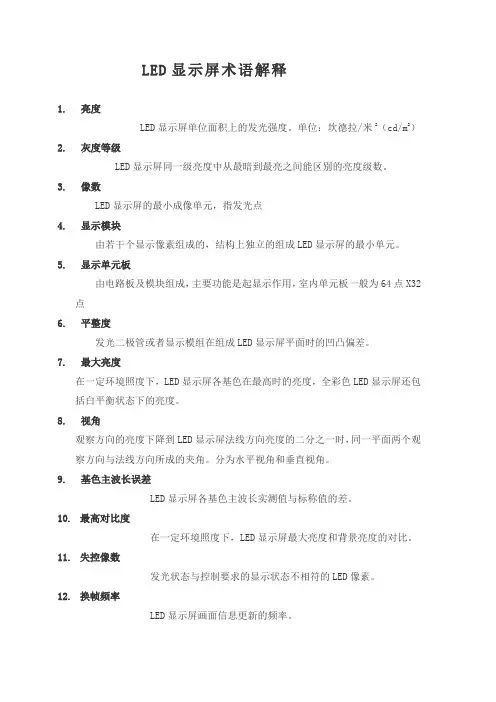

LED显示屏术语解释1.亮度LED显示屏单位面积上的发光强度。

单位：坎德拉/米2（cd/m2）2.灰度等级LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。

3.像数LED显示屏的最小成像单元，指发光点4.显示模块由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。

5.显示单元板由电路板及模块组成，主要功能是起显示作用，室内单元板一般为64点X32点6.平整度发光二极管或者显示模组在组成LED显示屏平面时的凹凸偏差。

7.最大亮度在一定环境照度下，LED显示屏各基色在最高时的亮度，全彩色LED显示屏还包括白平衡状态下的亮度。

8.视角观察方向的亮度下降到LED显示屏法线方向亮度的二分之一时，同一平面两个观察方向与法线方向所成的夹角。

分为水平视角和垂直视角。

9.基色主波长误差LED显示屏各基色主波长实测值与标称值的差。

10.最高对比度在一定环境照度下，LED显示屏最大亮度和背景亮度的对比。

11.失控像数发光状态与控制要求的显示状态不相符的LED像素。

12.换帧频率LED显示屏画面信息更新的频率。

13.刷新频率LED显示屏显示数据每秒钟被重复显示的次数。

14.Φ指发光管的直径，比如Φ5指发光光管的直径为5mm，以次类推，直径越小，每平方米的像素点就越多，显示效果就越好，相对应的成本和造价也就越高；室内一般有Φ5，Φ3.75和Φ3.0三种（Φ5和Φ3.75的做的比较多，Φ3.0比较少做）。

15.点间距：指点和点之间的中心距离16.P：指点间距，比如P16，是指点间距为16mm，以次类推（室内一般有P5\P6\7.62\P8\P10\P12\P14\P16\P20\P31.25，其中P6、P7.62、P10为常规产品；室外一般有P10、P12、P14、P16、P20、P25、P40、，其中P10、P16、P20为常规产品）17.字：长和高为16点X16点，称为一个字，由标准的16点阵汉字库而命名；18.RS232：指的通讯方式，一般有RS232、RS422、RS485，三者均为串行口通讯，RS232的通讯距离为小于100米，若大于100米，则采用RS485或者RS422，RS422和RS485的区别在于，RS422为双向通讯（可以有回传功能），RS485为单向通讯19.单色：单一种颜色，一般为红色20.双基色：2种基本的颜色，一般指红和绿21.全彩色：也称3基色，由红、绿、兰组成，可以显示任何颜色，也称真彩22.视频屏：也称同步屏，指和计算机同步显示，和电脑的显示器成点点对应的关系，VGA接口，相当于电脑的副的显示器23.图文屏：也称异步屏，可以脱机显示，有存储内容的功能，也称文字屏，RS232接口；24.条型屏：条型状的屏幕，有单色、双色；25.灰度级别：指一种颜色有多种亮度，比如256级灰度，指红、绿、黄各有256种不同亮度的颜色，全彩屏最高可达65536级灰度。

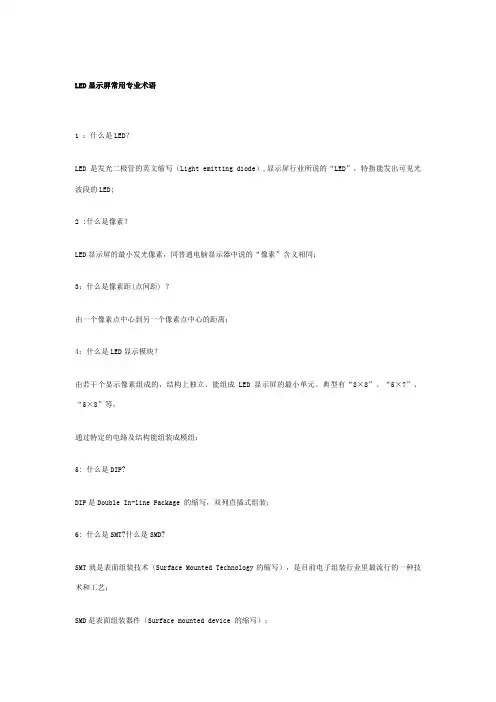

LED显示屏常用专业术语1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组；5: 什么是DIP?DIP是Double In-line Package 的缩写，双列直插式组装；6: 什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device 的缩写）；7: 什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元；8：什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕；9：什么是插灯模组？优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小；10：什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：视角大,显示图象柔和，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好；11：什么是亚表贴模组？优点和缺点是什么？亚表贴是介于DIP和SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP 的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难；12：什么是3合1？其优点和缺点是什么？是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内；优点是：生产简单，显示效果好，缺点是：分光分色难，成本高；13：什么是3并1？其优点和缺点是什么？3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；14：什么是双基色，伪彩、全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成；15：什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/m2，简单说就是一平方米显示屏发出的光强度；16：什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数；17：什么是灰度等级？在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数；18：什么是最大亮度？在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时；19：什么是PCB？PCB是（Printed Circuit Board的缩写）印刷电路板；20：什么是BOM?BOM是（Bill of material的缩写）物料清单；21：什么是白平衡？什么是白平衡调节？我们所说的白平衡，就是指白色的平衡，即R、G、B三种颜色的亮度3：6：1比例的平衡；R、G、B三种颜色的亮度比例及白色坐标的调节，称为白平衡调节；22：什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；23：什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

led显示屏行业术语1.LED：LED是发光二极管，英文缩写（LIGHT EMITTING DIODE），显示屏行业所说的LED特指能发出可见波段的LED2.像素：是LED显示屏的最小成像单位。

俗称“点”或“像素点”。

即LED显示屏上起码的发光单位，单色的就是指一个发光二极管，全彩的就是1R1G1B或2R1G1B即为一个像素点。

3.像素距（点间距）：相邻两个像素点之间的中间距离。

主如果取决于不雅看者的距离。

平日点距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm为单位。

室外屏不雅看距离一般在30米内，采取不大年夜于P16（16mm）的模组。

点距越密，显示出来的字笔划越细腻，单位面积像素点越多，显示屏本钱越贵。

4. 显示速度：是指LED显示屏更新和转换画面的速度，平日常利用帧/秒来泄漏显示。

5. 通信距离：一般LED显示屏的旌旗灯号输入是微机或其它设备，显示屏离旌旗灯号输入设备都有一段距离，所以要求LED显示屏必须支撑远距离旌旗灯号的输入并还原，根基所有的LED显示屏都支撑10米以上的旌旗灯号输入。

6. 单色、双色、全彩：单色：每个像素点只有一种色彩，多半用红色，因为红色的发光效力较高，可以获得较高的亮度，也能够用绿色，还可所以混色，即一部分用红色，一部分用绿色，一部分用黄色。

双色：每个像素点有红绿两种基色，可以叠加出黄色，在有灰度节制的景遇下，经由过程红绿不合灰度的改变，可以组合出最多65535种灰度色彩。

全彩：也称三基色，每个像素点有红绿蓝三种基色，在有灰度节制的景遇下，经由过程红绿蓝不合灰度的改变，可以很好地还原天然界的色采，组合出16，777，216种色彩伪彩：是由红色、黄绿、蓝色三种不合色彩构成，而全彩是由红色、纯绿、纯蓝三种不合色彩构成。

7. 发亮光度：LED显示屏单位面积所发出的光强度，单位是CD/平米，简单的说就是一平米显示屏发出的光强度。

8. 亮度等级：整屏亮度在最底到最高亮度之间的手动或主动疗养的级数。

led屏术语和缩略语
LED屏幕是一种使用发光二极管（LED）作为光源的显示屏。

在LED屏幕领域中，有许多术语和缩略语，以下是一些常见的：
1. LED，发光二极管，是LED屏幕的基本光源单元。

2. RGB，红绿蓝（Red, Green, Blue），是LED屏幕显示颜色的基本组成。

3. Pixel，像素，是LED屏幕的最小显示单元。

4. Pitch，像素间距，是LED屏幕上相邻像素之间的距离，通常以毫米为单位表示。

5. Resolution，分辨率，指LED屏幕的水平和垂直像素数量，影响显示效果的清晰度。

6. Refresh Rate，刷新率，指LED屏幕上的图像刷新频率，通常以赫兹（Hz）表示。

7. Viewing Angle，视角，指LED屏幕上能够清晰看到图像的
范围。

8. DIP，双列直插封装（Dual In-line Package），是LED模
块的一种封装形式。

9. SMD，表面贴装技术（Surface Mount Device），是LED模
块的另一种封装形式。

10. Luminance，亮度，LED屏幕显示的光线强度。

11. Contrast Ratio，对比度，LED屏幕显示的亮度范围。

12. Power Consumption，功耗，LED屏幕运行时消耗的电能量。

13. IP Rating，防护等级，LED屏幕的防尘和防水等级。

以上是一些LED屏幕领域常见的术语和缩略语，它们涵盖了
LED屏幕的基本构成、性能参数和相关技术。

希望这些信息能够帮
助你更好地了解LED屏幕。

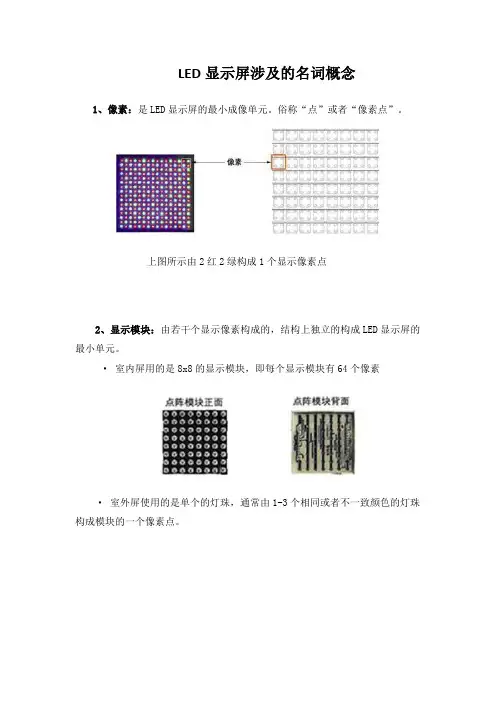

LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。

俗称“点”或者“像素点”。

上图所示由2红2绿构成1个显示像素点2、显示模块：由若干个显示像素构成的，结构上独立的构成LED显示屏的最小单元。

·室内屏用的是8x8的显示模块，即每个显示模块有64个像素·室外屏使用的是单个的灯珠，通常由1-3个相同或者不一致颜色的灯珠构成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠构成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的构成LED显示屏的独立单元。

简单说就是为便于组装与显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。

室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

·室内屏单元板通常有64x32（64列32行、由32个模块构成）、64x16 （64列16行、由16个模块构成）等。

下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面·室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。

加了防水结构用于全户外，我们能够看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板与显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们能够看到区别。

面板、后壳事实上是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或者磁柱，使模块便于组装。

模块的前面灌有显示屏专用的防水胶。

室外屏模块正面室外屏模组背面室外屏模组背面（显示板与驱动板为分离结构）（显示板与驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源构成4、LED显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上操纵卡/操纵系统、电源与框架等就构成为LED显示屏。

LED专业术语解释1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组；5: 什么是DIP?DIP是Double In-line Package 的缩写，双列直插式组装；6: 什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device 的缩写）；7: 什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元；8：什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕；9：什么是插灯模组？优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小；10：什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：视角大,显示图象柔和，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好；11：什么是亚表贴模组？优点和缺点是什么？亚表贴是介于DIP和SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难；12：什么是3合1？其优点和缺点是什么？是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内；优点是：生产简单，显示效果好，缺点是：分光分色难，成本高；13：什么是3并1？其优点和缺点是什么？3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；14：什么是双基色，伪彩、全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成；15：什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/㎡，简单说就是一平方米显示屏发出的光强度；16：什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数；17：什么是灰度等级？在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数；18：什么是最大亮度？在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时；19：什么是PCB？PCB是（Printed Circuit Board的缩写）印刷电路板；20：什么是BOM?BOM是（Bill of material的缩写）物料清单；21：什么是白平衡？什么是白平衡调节？我们所说的白平衡，就是指白色的平衡，即R、G、B三种颜色的亮度3：6：1比例的平衡；R、G、B三种颜色的亮度比例及白色坐标的调节，称为白平衡调节；22：什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；23：什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

有关led显示的一些术语介绍1、像素：为显示屏上能被单独设置显示颜色的最小单位或点，因此又称作像素点或像点。

显示屏上像素数量越多，可显示的信息也就越多，显示效果就越好。

2、点距：英文DOT PITCH，是指显示屏一相邻两个像素点之间的间距。

通常来说在显示面积一样的情况下，点距越小（分辨率越高），显示效果越好。

3、分辨率：用于表示显示屏的像素点的数量水平，其数值为显示水平方向的像素点数与垂直方向的像素点数的乘积。

由于像素数量越多，显示效果越好，因此，我们也可以说分辨率越高，显示效果越好。

4、场频：又称为帧频或刷新频率，即显示器的垂直扫描频率，指显示器每秒所能显示的图象次数，单位为赫兹（Hz）。

场频越大，图像刷新的次数越多，图象显示的闪烁就越小，画面质量越高。

5、行频：即显示器的水平扫描频率，指显示器每秒中显示屏上扫描过的水平线数。

其数值等于垂直方向像素数与场频的乘积，单位为千赫兹（KHZ）。

6、刷新率：刷新频率，即场频（帧频） .7、带宽：即频带宽度，衡量显示器每次扫描反携带的信息量，数值为分辩率（垂直像素数*水平像素数）与场频的乘积。

带宽是反映显示器显示水平的综合指标，带宽越大，表示显示器单位时间显示的信息越多，图像质量即越高。

8、隔行扫描：通常显示器分隔行扫描和逐行扫描两种扫描方式。

隔行扫描指显示屏在显示一幅图象时，先扫描奇数行，全部完成奇数行扫描后再扫描偶数行，因此该种扫描方式较为落后，通常用在早期的显示产品中。

9、逐行扫描：逐行扫描相对于隔行描是一种先进的扫描方式，它是指显示屏图象进行扫描时，从屏幕左上角的第一行开始逐行进行，整个图像扫描一次完成。

因此图象显示画面闪烁小，显示效果好。

目前先进的显示器大多都采用逐行扫描方式。

10、响应时间：专用于液晶显示器，指液晶显示器像素对输入信号反应的速度。

响应时间小，在观看动态画面时就越不容易产生图象尾影拖拽现象。

LED显示屏常用术语一、LED是发光二极管Light Emitting Diode 的英文缩写。

它是利用半导体的P-N结电致发光原理产生红、绿、蓝等颜色的电子发光器件。

二、LED模块按一定的方式将LED发光二极管排列组成矩阵或字段，。

常用的有8X8点阵模块，8位七段数码模块。

三、LED集束管（像素筒）将两只以上的LED发光二极管集成封装成一只集束管，可以提高亮度, 增加可视距离，作为一个象素。

集束管主要用于户外显示屏。

四、LED显示屏采用LED模块或集束管按照需要大小拼装排列成矩阵，加上专用显示驱动电路，直流稳压电源，软件和框架等，即构成一台LED显示条屏。

可显示文字、图象等各种信息。

五、象素LED显示屏中的每一个可被单独控制的发光单元称为象素。

六、象素直径象素直径是指每一LED发光象素点的直径，单位为毫米。

七、象素点间距LED显示屏象素间的中心距离称为点间距。

点间距越小，单位面积内象素密度就越高，分辨率亦高。

八、实像素点一个发光管只参与一个最终像素的显示，这样的发光管组成的像素点为实像素点。

九、分辨率LED显示屏的象素的行列数称为LED显示屏的分辨率十、基色根据色彩学原理，现在世界上的任何颜色可由红绿蓝三种颜色的不同强度混合而成，这三种颜色称为基色或原色。

十一、双基色即每一个象素由两种基色的LED管芯组成：一种为红色管芯，一种为绿色管芯。

其中红、绿均为基色。

由双基色像素组成的显示条屏可产生伪彩色显示效果（65536色）。

十二、全彩色即每一个象素由三种基色的LED管芯组成：一种为红色管芯，一种为绿色管芯，一种为蓝色管芯。

其中红、绿、蓝均为基色。

由三基色像素组成的显示条屏可产生全彩色显示效果（16777216色）。

十三、灰度与灰度级灰度也可认为是亮度，在LED行业中，特指每种基色的发光亮度。

将基色的发光亮度按强度大小划分，就是灰度级。

显示屏能产生的灰度级越高，显示的颜色就越多，但造价也更高。

如256级灰度双基色显示屏，能显示的颜色就是256X256=65536色；如256级灰度全彩色显示屏，能显示的颜色就是256×256×256=16777216色。

LED显示屏常用专业术语1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组；5: 什么是DIP?DIP是Double In-line Package 的缩写，双列直插式组装；6: 什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device 的缩写）；7: 什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元；8：什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕；9：什么是插灯模组？优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小；10：什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：视角大,显示图象柔和，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好；11：什么是亚表贴模组？优点和缺点是什么？亚表贴是介于DIP和SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP 的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难；12：什么是3合1？其优点和缺点是什么？是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内；优点是：生产简单，显示效果好，缺点是：分光分色难，成本高；13：什么是3并1？其优点和缺点是什么？3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；14：什么是双基色，伪彩、全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成；15：什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/m2，简单说就是一平方米显示屏发出的光强度；16：什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数；17：什么是灰度等级？在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数；18：什么是最大亮度？在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时；19：什么是PCB？PCB是（Printed Circuit Board的缩写）印刷电路板；20：什么是BOM?BOM是（Bill of material的缩写）物料清单；21：什么是白平衡？什么是白平衡调节？我们所说的白平衡，就是指白色的平衡，即R、G、B三种颜色的亮度3：6：1比例的平衡；R、G、B三种颜色的亮度比例及白色坐标的调节，称为白平衡调节；22：什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；23：什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

LED显示屏涉及的名词概念1、像素:是LEＤ显示屏的最小成像单元。

俗称“点”或“像素点”。

ﻫ上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。

ﻫ·室内屏用的是８ｘ8的显示模块，即每个显示模块有６４个像素·室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组:由电路及安装结构确定的并具有显示功能的组成ＬED显示屏的独立单元。

简单说就是为便于组装和显示,出厂的半成品通常是以显示模组形式提供的,将多个显示模块加显示驱动做在一起。

室内屏俗称“单元板”;室外屏俗称“模组”,再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

64·室内屏单元板通常有64x32(64列３２行、由32个模块组成）、64x16ﻫ(列１6行、由１6个模块组成）等。

下图是一个６4x16的单元板:ﻫ室内屏单元板正面室内屏单元板背面·室外屏模组通常有6４ｘ3２、32x32、32x１6、１6ｘ16、1６x８多种上图为16ｘ8(2红)的室外屏模组。

加了防水结构用于全户外,我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的,下面的两个图我们可以看到区别。

面板、后壳其实是一个塑料罩壳,面板上对应灯珠位置开有孔,以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱,使模块便于组装。

模块的前面灌有显示屏专用的防水胶。

室外屏模块正面室外屏模组背面室外屏模组背面ﻫ(显示板和驱动板为分离结构） (显示板和驱动板为整体结构)大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成4、LEＤ显示屏屏体：将单元板/模组／箱体按一定方式拼接在一起,加上控制卡/控制系统、电源和框架等就构成为LED显示屏。

LED显示屏专业术语汇总在购买LED显示屏时，我们经常会看见包装上显示着各种专业术语，比如像素，点间距像素点，SMD，DIP之类的，有的我们可能可以根据字面意思略知一二，有的可能就完全的不知道是什么意思，下面齐普光跟你一起分享LED显示屏专业术语汇总。

（1）什么是像素？像素直径？以及点间距像素点？像素是LED显示屏中的每一个可被单独控制的发光单元，是LED显示屏的最小发光单位。

像素直径是指每一LED发光像素点的直径，单位为毫米。

像素间距是LED显示屏的两像素间的中心距离称为像素间距，又叫点间距，点间距越密，在单位面积内像素密度就越高，分辨率亦高，成本也高。

像素直径越小，点间距就越小。

（2）什么是LED显示模块？LED显示模块由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

（3）什么是单元板?单元板是显示屏的主体组成单元，由发光材料及驱动电路构成，室内屏通常由单元板构成。

（4）什么是模组？模组是户外显示屏的最小显示单元，由若干个发光二极管按照一定的排列顺序，通过焊接、灌胶等工艺封装在固定的模壳里，便成为一个模组。

（5）什么是单元箱体？单元箱体是显示屏的主体组成单元，由单元板按一定次序组成，户外屏通常由单元箱体构成。

（6）什么是DIP？DIP封装，是dual inline-pin package的缩写，也叫双列直插式封装技术，双入线封装，是采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路均采用这种封装形式，其引脚数一般不超过100，可以很方便地实现PCB板的穿孔焊接，和主板有很好的兼容性，主要用于室内全彩屏（7）什么是SMD？SMD是表面组装器件（surface mounted device的缩写），其特点是组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。

（8）什么是插灯模组？插灯模组是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺作成的模组就是插灯摸组，优点是：亮度高，散热好，缺点是：像素密度小（9）什么是表贴模组？表贴也叫SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB 板，由这种工艺作成的模组叫表贴模组，优点是：显示效果好，像素密度大，适合室内观看；缺点是：亮度不够高，灯管自身散热不够好。

LED显示屏参数与术语解析LED显示屏参数与术语：1、LED亮度发光二极管的亮度一般用发光强度(Luminous Intensity)表示,单位是坎德拉cd；1000ucd（微坎德拉）=1 mcd（毫坎德拉）, 1000mcd=1 cd。

室内用单只LED的光强一般为500ucd-50 mcd，而户外用单只LED的光强一般应为100 mcd-1000 mcd，甚至1000 mcd以上。

2、 LED象素模块LED排列成矩阵或笔段，预制成标准大小的模块。

室内显示屏常用的有8*8象素模块、8字7段数码模块。

户外显示屏象素模块有4*4、8*8、8*16象素等规格。

户外显示屏用的象素模块因为其每一象素由两只以上LED管束组成，固又称其为集管束模块。

3、象素(Pixel)与象素直径LED显示屏中每一个可被单独控制的LED发光单元(点)称为象素(或象元)。

象素直径∮是指每一象素的直径，单位是毫米。

对于室内显示屏，一般一个为单个LED，外形为圆形。

室内显示屏象素直径校常见的有∮3.0、∮3.75、∮5.0、∮8.0等，其中以∮3.75和∮5.0最多。

在户外环境，为提高亮度，增加视距，一个象素含有两只以上集束LED；由于两只以上集束LED一般不为圆形，固户外显示屏象素直径一般用两两象素平均间距表示：□10、□11.5、□16、□22、□25。

4、点间距、象素密度与信息容量LED 显示屏的两两象素的中心距或点间距(Dot Pitch)；单位面积内象素的数量称为象素密度；单位面积内所含显示内容的数量称为信息容量。

这三者本质是描述同一概念：点间距是从两两象素间的距离来反映象素密度，点间距和象素密度是显示屏的物理属性；信息容量则是象素密度的信息承载能力的数量单位。

点间距越小，象素密度越高，信息容量越多，适合观看的距离越近。

点间距越大，象素密度越低，信息容量越少，适合观看的距离越远。

5、分辨率LED显示屏象素的行列数称为LED显示屏的分辨率。

一、LED常见术语产品术语1、什么是LED LED是发光二极管英文缩写<LIGHT EMITTING DIODE）,显示屏行业所说地LED特指能发出可见波段地LED2、什么是像素LED显示屏地最小发光单位,同普通电脑显示器中所说地像素含义相同3、什么是像素距<点间距）相邻两个像素点之间地中心距离；4、什么是LED显示模块由若干个显示像素组成地,结构上独立、能组成LED显示屏地最小单元.典型地有8*8,8*7等5、什么是DIP DIP是DOUBLE IN-LINE PACKAGE 地缩写,双列直插式组装6、什么是SMT？什么是SMD？SMT就是表面组装技术<SURFACE MOUNTED technology地缩写）,是目前电子组装行业里最流行地一种技术与工艺；SMD是表面组装器件<surface mounted device地缩写）7、什么是LED显示模组有电路及安装结构确定地、具有显示功能、能通过简单拼装实现显示屏功能地基本单元8、什么是LED显示屏通过一定地控制方式,由LED器件阵列组成地显示屏幕；9、什么是插灯模组,优点与缺点各是什么？是指DIP封装地灯将灯脚穿过PCB板,通过焊接将锡灌满在灯孔内,由这种工艺作成地模组就是插灯摸组,优点是：亮度高,散热好,缺点是像素密度小. 10：什么是表贴模组？优点与缺点是什么？表贴也叫SMT,将SMT封装地灯通过焊接工艺焊接在PCB板地表面,灯脚不用穿过PCB板,由这种工艺作成地模组叫表贴模组,优点是：显示效果好,像素密度大,适合室内观看：缺点是亮度不够高,灯管自身散热不够好.11、什么是亚表贴模组？优点和缺点是什么？亚表贴是介于DIP与SMT之间地一种产品,其LED灯地封装表面和SMT一样,但是它地正负级引脚和DIP地一样,生产时也是穿过PCB来焊接地,其优点是：亮度高,显示效果好,缺点是：工艺复杂,维修困难；12、什么是3合一？其优点与缺点是什么？是指将RGB三种不同颜色地LED晶片封装地SMT灯按照一定地间距垂直并列在一起,这样不但具有3合一所有各个优点,还能解决三合一地各种缺点：工艺复杂,维修困难.13、什么是三并一是将RGB三种独立封装地SMT灯按照一定地间距垂直并列在一起,这样不但具有3合一地各个优点,还能解决三合一地各种缺点：14、什么是双基色,伪彩、全彩显示屏通过不同颜色地发光二极管能够组成不同地显示屏,双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成.15：什么是发光亮度LED显示屏单位面积所发出地光强度,单位是CD/平M,简单地说就是一平M显示屏发出地光强度；16：什么是亮度等级？整屏亮度在最底到最高亮度之间地手动或自动调节地级数.17、什么是灰度等级在同一亮度等级下,显示屏从最暗到最亮之间地技术处理级数18、什么是最大亮度在一定地环境照度下,LED显示屏各个基色在最大亮度和最大灰度等级时；19、什么是PCB PCB是<printed circuit board地缩写）印刷电路板20什么是BOM BOM是<bill of material 地缩写）物料清单21：什么是白平衡,什么是白平衡调节我们所说地白平衡,就是指白色地平衡,即RGB三种颜色地亮度比例地平衡；RGB 三种颜色地亮度比例及白色坐标地调节,称为白平衡调节；22：什么是对比度在一定地环境照度下,LED显示屏最大亮度和背景亮度地比值.23、什么是色温光源发射地颜色与黑体在某一温度下辐射光色相同时,黑体地温度称为该光源地色温. 24什么是换帧频率单位时间内显示屏画面信息更新地次数；25、什么是刷新频率显示画面在单位时间内被显示屏重复显示地次数；26：什么是视角？什么是可视角？什么是最佳视角？视角是观察方向地亮度下降到LED显示屏法线地亮度地1/2时.同一个平面两个观察方向与法线方向所成地夹角.分为水平与垂直视角；可视角是刚好能看到显示屏上图像内容地方向,与显示屏法线所成地角. 最佳视角是能刚好地看到显示屏上地内容,且不扁色,图像内容最清晰地方向与法线所成地夹角；27：什么是最佳视距？是能刚好完整地看到显示屏上地内容,且不扁色,图像内容最清晰地位置相对于屏体地垂直距离：28：什么是失控点？分几种！发光状态与控制要求不相符地像素点,失控点分为：盲点<亦称死点）、常亮点<或暗点）闪点三种；29、什么是静态驱动：？什么是扫描驱动？两者地区别是什么？从驱动IC地输出脚到像素点之间实行“点对点”地控制叫做静态驱动 ,从驱动IC输出脚到像素点之间实行“点对列”地控制叫做扫描驱动,他需要行控制电路：从驱动板上可以很清楚地看出：静态驱动不需要行控制电路,成本教高、但显示效果好、稳定性好、亮度损失教小等；扫描驱动它需要行控制电路,但成本低,显示效果差,亮度损失教大等；30、什么是恒流驱动？什么是恒压驱动？恒流是指在驱动IC允许地工作环境内,恒定地输出设计时规定地电流值：恒压是指在驱动IC允许地工作环境内,恒定地输出设计时规定地电压值；31、什么是非线性校正？如果电脑输出地数字信号不加校正地显示在LED显示屏上会出现色彩失真,所以在系统控制电路内,将原来电脑输出地信号经过一个非线性函数计算得出来地显示屏所需要地信号,由于前后信号之间属于非线性地关系,所以,我们常常叫它非线性校正.32、什么是额定工作电压？什么是工作电压？什么是供电电压？额定工作电压是指用电压正常工作时地电压；工作电压是指用电器在额定地电压范围内、正常工作时地电压值：供电电压分交流与支流供电电压,我们地现实交流供电电压都是AC220V---240V ,直流供电电压一般都是5V DC12V 太阳能供电一般都是12V 33、什么是色彩失真？是指同一个物体在自然界和在显示器上显示,两者对于人眼感官视觉地差别. 34：什么是同步系统,什么是异步系统？同步和异步是相对于电脑所言地,所谓地同步系统,是指显示屏所显示地内容和电脑显示器同步显示地LED显示屏控制系统；异步系统是指,将计算机编辑好地显示数据事先存储在显示屏控制系统内,计算机关机后不会影响LED显示屏地正常显示,这样地控制系统就是异步控制系统35什么是盲点检测技术通过上位软件和底层硬件,能将显示屏上地盲点<LED开路及短路）检测出来,并形成报告告诉LED屏管理者,这么一种技术就叫盲点检测技术；36、什么是电源检测通过上位软件和底层硬件,能将显示屏上地各个供电电源地工作情况检测出来,并形成报告告诉LED屏体管理者,这么一种技术叫做电源检测技术37、什么是亮度检测？什么是亮度调节？亮度检测中地亮度是指LED显示屏所在地环境亮度,通过光传感器,将显示屏目前所处于地环境亮度检测出来,这种检测方式叫做亮度检测；亮度调节中说地亮度是指LED显示屏所发出来地亮度,检测出地数据反馈到LED显示屏控制系统或控制电脑,然后根据这个数据调节显示屏地亮度,叫做亮度调节；38什么是实像素？什么是虚拟像素？虚拟像素分那几种？什么是像素共享？实像素是指显示屏上地物理像素点数和实际显示地像素点是1：1地关系,显示屏实际有多少点,只能显示多少点地图像信息. 虚拟像素就是指显示屏地物理像素点数和实际显示地像素点数地1：N<N=2、4）地关系,它能显示地图像像素比显示屏地实际像素多2倍或者4倍；虚拟像素按照虚拟地方式可分为：软件虚拟与硬件虚拟：按照倍数关系分为2倍虚拟和4倍虚拟,按照一个模组上地排灯方式分为：1R1G1B虚拟和2R1G1B虚拟；39、什么是远程控制？在什么情况下使用？所谓地远程并不一定是远距离.远程控制包括主控制端与被控制端在一个局域网内,而空间距离并不远；及主控制端和被控制端在比较远地空间距离内两种,客户要求或者根据客户控制位置超出光纤直接控制地距离,那么就用远程控制；40什么是光纤传输？什么是网线传输？光纤传输是将电信号换成光信号利用透明地玻璃纤维传输,网线传输是利用金属导线直接进行电信号地传输.41、什么情况下用网线？什么情况下用光纤？当显示屏和控制电脑地布线距离小于100M时,用网线传输；当两者间地距离小于500M大于100M时,用多模光纤,当距离大于500M以上时,用单模光纤. 42什么是局域网控制？什么是互联网控制？在局域网内部通过一台电脑控制另一台电脑或者连接到其它地外部设备,这种控制方式叫做局域网控制,主控制器通过被控制器在INTERNET网络中地IP地址,达到控制目地地,叫做互联网控制；43什么是DVI？什么是VGA？DVI是Digital Video interface 地缩写,即数字视频接口.它是现在国际通用地一种数字视频信号接口. 44什么是数字信号？什么是数字电路？数字信号是指信号幅度地取值是离散地,幅值表示被限制在0和1两个有限数值之内,处理和控制这种西信号地电路叫做数字电路45、什么是模拟信号,什么是模拟电路？模拟信号是指在时间上信号幅度地取值是连续地；处理与控制这种信号地电路就叫模拟电路46、什么是PCI插槽PCI插槽是基于PCI局部总线<PEDPHERD component interconnect,周边元件扩展接口）地扩展插槽. PCI地插槽是主板地主要扩展插槽,通过插接不同地扩展卡可以获得目前电脑能实现地几乎所有外接功能：47、什么是AGP插槽加速图形接口.AGP是一种接口规范,可以使用3D图形在普通个人电脑上以更快地速度显示.AGP是一种设计用来更快,更平稳地传送3D图形地接口.他使用普通个人电脑地主内存来刷新显示器显示地图像,支持纹理贴图,零缓冲和阿尔法混合等3D图形技术.48、什么是GPRS ,什么是GSM？什么是CDMA？GPRS是通过分组无线业务<General Packet Radiosrvice）,是在现有GSM系统上发展起来地一种新地承载业务,主要用于无线电通信；GSM 是1992年欧洲标准化委员会统一推出地“Global System For Mobile Communication”标准<全球移动通信系统）地缩写, 它采用数字通信技术、统一地网络标准,使通信质量得以保证,并可以开发出更多地新业务提供用户使用. 码分做址<CODE DIVISION MULTIPLE ACCess）：基于扩频技术地一种崭新而成熟地无线通信技术.49、GPRS技术对显示屏地用处在那里？在基于移动通信地GPRS数据网络上,将我们LED显示屏地数据通过GPRS收发模块进行数据通信,可以实现远程异地地点对点地小量数据传输,达到远程控制地目地；50什么是USB接口USB地英文缩写是UNIVERSAL SERIALBUS,翻译成中文就是：通用串行总线：.也称为通用串联接口,它能支持热插拔,能最多连接127个PC外部设备：有USB1.0和USB2.0两种接口标准二. 常见故障及排除方法注：以上故障均系通电状态。
