LED显示屏中常接触到的专业术语解释

【LED术语】色温（color temperature）指用黑体（理论上可完全吸收外来光的虚拟物体）的温度表示光的颜色的数值。

单位为K。

黑体发出光的波长分布（色调）因温度而异。

色温常用于表示荧光灯和白色LED的光色，及显示器可显示的白色的程度。

一般来说，色温低时看上去发红，色温高时发青…… 指用黑体（理论上可完全吸收外来光的虚拟物体）的温度表示光的颜色的数值。

单位为K （开尔文）。

黑体发出光的波长分布（色调）因温度而异。

色温常用于表示荧光灯和白色LED 的光色，及显示器可显示的白色的程度。

一般来说，色温低时看上去发红，色温高时发青。

以白色LED为例，结合使用蓝色LED芯片和黄色荧光体的一般品种（平均演色性指数Ra 为70以上）多为色温在6000K以上的昼光色，而追加红色荧光体等红色光的灯泡色LED 的色温多在3000K以下。

改进与蓝色LED芯片组合的荧光体的光色，还可获得4000K以上和5000K以上等色温。

色温可依照明器具的设置场所分别使用。

例如，办公室等最好设置与太阳光接近、色温较高的照明器具，而一般家庭和饭店等大多喜欢采用与白炽灯接近、色温较低的照明器具。

【LED术语】光效下降现象（LED droop）光效下降现象是指，向芯片输入较大电力时LED的发光效率反而会降低的现象。

作为有助于削减单位光通量成本的技术，各LED厂商都在致力于抑制光效下降现象。

如果能抑制该现象，使用相同的芯片，在输入较大的电力时会增加光通量。

因此，可减少用于获得相同光通量的芯片数，从而削减单位光通量的成本。

美国飞利浦流明（Philips Lumileds Lighting）等很早就开始研究如何抑制光效下降现象。

现在，日亚化学工业和德国欧司朗光电半导体（OSRAM Opto Semiconductors GmbH）等众多LED厂商也开始倾力研究。

各LED厂商打算把在输入电流1A，输入功率3W时明显出现光效下降现象的电流和功率的领域扩【LED术语】照明综合效率（lamp and auxiliary efficacy）照明的全光通量与器具整体耗电量的比值。

LED显示屏常用术语理解一、“OE极性”和“数据极性”1，LED屏在显示时，要显示的内容以串行队列的方式通过排线传输到屏上的驱动芯片中。

不同的芯片，对数据的形式要求不同。

有些芯片，当传输的数据是高电平时显示屏点亮（这种就叫高有效），而有些在低电平下点亮（这种就叫低有效），于是出现了“极性”。

2，“OE”也称“使能”，用来控制显示屏上所有灯是否亮。

3，数据极性用来控制一个一个的灯是否点亮。

4、扫描方式，是指在一定的显示区域内，同时点亮的行数与整个区域行数的比例室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。

LED显示屏的驱动方式有静态扫描(1/1扫)和动态扫描(1/2 扫，1/4扫，1/8扫，1/16扫等)两种,功率放大器件一般用HC245，驱动器件一般用国HC595，台湾MBI5026，日本东芝TB62726，扫描方式一般有1/2 扫，1/4扫，1/8扫，1/16扫等二、LED屏幕接口目前我们常用的一般有HUP08，HUP12，HUP75等08口定义如下:2 4 6 8 10 12 14 16A B C D G1 G2 L CLK1 3 5 7 9 11 13 15N N N OE R1 R2 N N1——16表示接口引脚，字母表示接口信号12口定义如下:2 4 6 8 10 12 14 16A B C CLK L R G D1 3 5 7 9 11 13 15OE N N N N N N N1——16表示接口引脚，字母表示接口信号75口定义如下：2 4 6 8 10 12 14 16G1 N G2 N B D L N1 3 5 7 9 11 13 15R1 B1 R2 B2 A C CLK OE1——16表示接口引脚，字母表示接口信号还有很多其他接口就不一一列举……说明:N=地(GND),L=锁存(LAT或ST),CLK=时钟(Clk),OE=使能(OE), R=红色数据,G=绿色数据,A,B,C,D=行信号.08一般是16分之一扫描12一般是4分之一扫描的。

LED显示屏常用专业术语1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组；5: 什么是DIP?DIP是Double In-line Package 的缩写，双列直插式组装；6: 什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device 的缩写）；7: 什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元；8：什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕；9：什么是插灯模组？优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小；10：什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：视角大,显示图象柔和，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好；11：什么是亚表贴模组？优点和缺点是什么？亚表贴是介于DIP和SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP 的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难；12：什么是3合1？其优点和缺点是什么？是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内；优点是：生产简单，显示效果好，缺点是：分光分色难，成本高；13：什么是3并1？其优点和缺点是什么？3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；14：什么是双基色，伪彩、全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成；15：什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/m2，简单说就是一平方米显示屏发出的光强度；16：什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数；17：什么是灰度等级？在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数；18：什么是最大亮度？在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时；19：什么是PCB？PCB是（Printed Circuit Board的缩写）印刷电路板；20：什么是BOM?BOM是（Bill of material的缩写）物料清单；21：什么是白平衡？什么是白平衡调节？我们所说的白平衡，就是指白色的平衡，即R、G、B三种颜色的亮度3：6：1比例的平衡；R、G、B三种颜色的亮度比例及白色坐标的调节，称为白平衡调节；22：什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；23：什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

led显示屏行业术语1.LED：LED是发光二极管，英文缩写（LIGHT EMITTING DIODE），显示屏行业所说的LED特指能发出可见波段的LED2.像素：是LED显示屏的最小成像单位。

俗称“点”或“像素点”。

即LED显示屏上起码的发光单位，单色的就是指一个发光二极管，全彩的就是1R1G1B或2R1G1B即为一个像素点。

3.像素距（点间距）：相邻两个像素点之间的中间距离。

主如果取决于不雅看者的距离。

平日点距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm为单位。

室外屏不雅看距离一般在30米内，采取不大年夜于P16（16mm）的模组。

点距越密，显示出来的字笔划越细腻，单位面积像素点越多，显示屏本钱越贵。

4. 显示速度：是指LED显示屏更新和转换画面的速度，平日常利用帧/秒来泄漏显示。

5. 通信距离：一般LED显示屏的旌旗灯号输入是微机或其它设备，显示屏离旌旗灯号输入设备都有一段距离，所以要求LED显示屏必须支撑远距离旌旗灯号的输入并还原，根基所有的LED显示屏都支撑10米以上的旌旗灯号输入。

6. 单色、双色、全彩：单色：每个像素点只有一种色彩，多半用红色，因为红色的发光效力较高，可以获得较高的亮度，也能够用绿色，还可所以混色，即一部分用红色，一部分用绿色，一部分用黄色。

双色：每个像素点有红绿两种基色，可以叠加出黄色，在有灰度节制的景遇下，经由过程红绿不合灰度的改变，可以组合出最多65535种灰度色彩。

全彩：也称三基色，每个像素点有红绿蓝三种基色，在有灰度节制的景遇下，经由过程红绿蓝不合灰度的改变，可以很好地还原天然界的色采，组合出16，777，216种色彩伪彩：是由红色、黄绿、蓝色三种不合色彩构成，而全彩是由红色、纯绿、纯蓝三种不合色彩构成。

7. 发亮光度：LED显示屏单位面积所发出的光强度，单位是CD/平米，简单的说就是一平米显示屏发出的光强度。

8. 亮度等级：整屏亮度在最底到最高亮度之间的手动或主动疗养的级数。

LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。

俗称“点”或者“像素点”。

上图所示由2红2绿构成1个显示像素点2、显示模块：由若干个显示像素构成的，结构上独立的构成LED显示屏的最小单元。

·室内屏用的是8x8的显示模块，即每个显示模块有64个像素·室外屏使用的是单个的灯珠，通常由1-3个相同或者不一致颜色的灯珠构成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠构成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的构成LED显示屏的独立单元。

简单说就是为便于组装与显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。

室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

·室内屏单元板通常有64x32（64列32行、由32个模块构成）、64x16 （64列16行、由16个模块构成）等。

下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面·室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。

加了防水结构用于全户外，我们能够看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板与显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们能够看到区别。

面板、后壳事实上是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或者磁柱，使模块便于组装。

模块的前面灌有显示屏专用的防水胶。

室外屏模块正面室外屏模组背面室外屏模组背面（显示板与驱动板为分离结构）（显示板与驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源构成4、LED显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上操纵卡/操纵系统、电源与框架等就构成为LED显示屏。

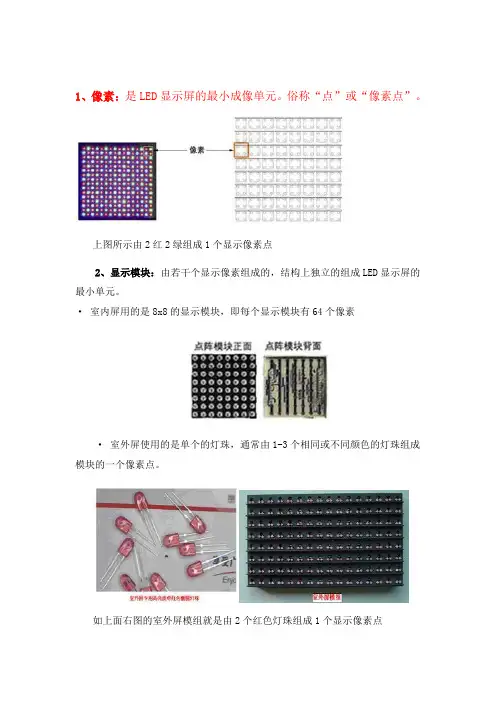

1、像素：是LED显示屏的最小成像单元。

俗称“点”或“像素点”。

上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。

· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。

简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。

室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16 （64列16行、由16个模块组成）等。

下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。

加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。

面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。

模块的前面灌有显示屏专用的防水胶。

室外屏模块正面室外屏模组背面室外屏模组背面（显示板和驱动板为分离结构）（显示板和驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成4、LED显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为LED显示屏。

LED显示屏行业专业术语解释1.什么是LED？LED是发光二极管的英文缩写（LIGHT EMITTING DIODE），显示屏行业所说的“LED”特指能发出可见光波段的LED。

2.什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同。

3．什么是像素点间距？由一个像素点中心到另一个像素点中心的距离。

定义：LED 显示屏的俩俩像素间的中心距离称为像素间距，又叫点间距。

点间距越密，在单位面积内像素密度就越高，分辨率亦高，成本也高。

像素直径越小，点间距就越小。

4.什么是LED点阵显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8×8”、“5×8”等，通过特定的电路及结构能组装成模组。

5．什么是DIP？DIP是DOUBLE IN-LINE PACKAGE的缩写，双列直插式组装6.什么是SMT？什么是SMD？SMT就是表面组装技术（surface mounted technology的缩写）是目前电子组装行业里最流行的一种技术和工艺SMD是表面组装器件（surface mounted device的缩写）7．什么是LED显示模组？由电路及安装结构确定的、具有显示功能，能通过简单拼装实现显示屏功能的基本单元8. 什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕9. 什么是直插灯模组？优点和缺点是什么？指DIP封装的LED灯将灯脚穿过PCB板，通过焊接将锡灌满在PCB板孔内，由这种工艺作成的模组就是直插灯模组。

优点：视角大、亮度高、散热好、可用于室外缺点：像素密度小、生产工艺复杂10. 什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板优点：视角大、显示图象柔和、像素密度大、适合室内观看缺点：亮度不够高、LED灯的自身散热不好11. 什么是亚表贴模组？优点和缺点是什么？（目前该种产品已经淘汰）亚表贴是介于SMT和DIP之间的一种产品，其LED灯的封装表面和SMT一样，但它的正负极引脚和DIP的一样，生产时也是穿过PCB板来焊接优点：亮度高、显示效果好缺点：工艺复杂、维修困难12. 什么是三合一？优缺点是什么？（市场上主流产品）将R、G、B三种不同颜色的LED晶片封装在同一个胶体内优点：生产工艺简单、显示效果好，缺点：分光分色难、成本高13. 什么是3拼1？（目前该种产品已经淘汰）指将R、G、B三种不同颜色的LED晶片独立封装14. 什么是伪彩、全彩显示屏？伪彩是有红色、绿色LED组成的显示屏，全彩是有红色、绿色、兰色LED组成显示屏15. 什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/㎡。

LED专业术语解释1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组；5: 什么是DIP?DIP是Double In-line Package 的缩写，双列直插式组装；6: 什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device 的缩写）；7: 什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元；8：什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕；9：什么是插灯模组？优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小；10：什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：视角大,显示图象柔和，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好；11：什么是亚表贴模组？优点和缺点是什么？亚表贴是介于DIP和SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难；12：什么是3合1？其优点和缺点是什么？是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内；优点是：生产简单，显示效果好，缺点是：分光分色难，成本高；13：什么是3并1？其优点和缺点是什么？3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；14：什么是双基色，伪彩、全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成；15：什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/㎡，简单说就是一平方米显示屏发出的光强度；16：什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数；17：什么是灰度等级？在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数；18：什么是最大亮度？在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时；19：什么是PCB？PCB是（Printed Circuit Board的缩写）印刷电路板；20：什么是BOM?BOM是（Bill of material的缩写）物料清单；21：什么是白平衡？什么是白平衡调节？我们所说的白平衡，就是指白色的平衡，即R、G、B三种颜色的亮度3：6：1比例的平衡；R、G、B三种颜色的亮度比例及白色坐标的调节，称为白平衡调节；22：什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；23：什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

有关led显示的一些术语介绍1、像素：为显示屏上能被单独设置显示颜色的最小单位或点，因此又称作像素点或像点。

显示屏上像素数量越多，可显示的信息也就越多，显示效果就越好。

2、点距：英文DOT PITCH，是指显示屏一相邻两个像素点之间的间距。

通常来说在显示面积一样的情况下，点距越小（分辨率越高），显示效果越好。

3、分辨率：用于表示显示屏的像素点的数量水平，其数值为显示水平方向的像素点数与垂直方向的像素点数的乘积。

由于像素数量越多，显示效果越好，因此，我们也可以说分辨率越高，显示效果越好。

4、场频：又称为帧频或刷新频率，即显示器的垂直扫描频率，指显示器每秒所能显示的图象次数，单位为赫兹（Hz）。

场频越大，图像刷新的次数越多，图象显示的闪烁就越小，画面质量越高。

5、行频：即显示器的水平扫描频率，指显示器每秒中显示屏上扫描过的水平线数。

其数值等于垂直方向像素数与场频的乘积，单位为千赫兹（KHZ）。

6、刷新率：刷新频率，即场频（帧频） .7、带宽：即频带宽度，衡量显示器每次扫描反携带的信息量，数值为分辩率（垂直像素数*水平像素数）与场频的乘积。

带宽是反映显示器显示水平的综合指标，带宽越大，表示显示器单位时间显示的信息越多，图像质量即越高。

8、隔行扫描：通常显示器分隔行扫描和逐行扫描两种扫描方式。

隔行扫描指显示屏在显示一幅图象时，先扫描奇数行，全部完成奇数行扫描后再扫描偶数行，因此该种扫描方式较为落后，通常用在早期的显示产品中。

9、逐行扫描：逐行扫描相对于隔行描是一种先进的扫描方式，它是指显示屏图象进行扫描时，从屏幕左上角的第一行开始逐行进行，整个图像扫描一次完成。

因此图象显示画面闪烁小，显示效果好。

目前先进的显示器大多都采用逐行扫描方式。

10、响应时间：专用于液晶显示器，指液晶显示器像素对输入信号反应的速度。

响应时间小，在观看动态画面时就越不容易产生图象尾影拖拽现象。

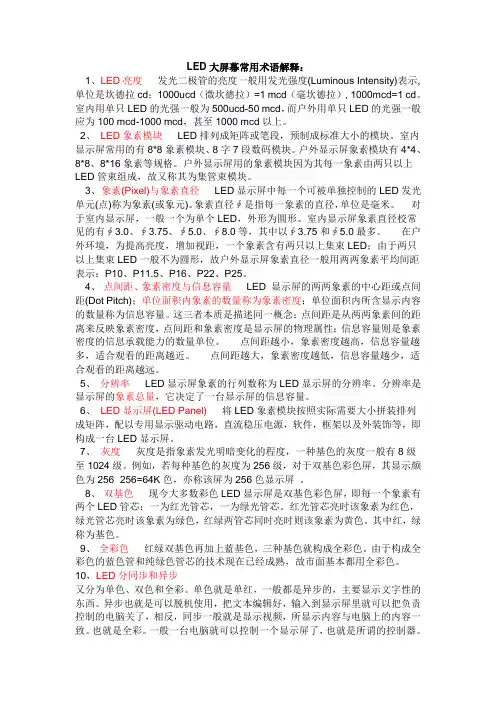

LED大屏幕常用术语解释：1、LED亮度发光二极管的亮度一般用发光强度(Luminous Intensity)表示,单位是坎德拉cd；1000ucd（微坎德拉）=1 mcd（毫坎德拉）, 1000mcd=1 cd。

室内用单只LED的光强一般为500ucd-50 mcd，而户外用单只LED的光强一般应为100 mcd-1000 mcd，甚至1000 mcd以上。

2、LED象素模块LED排列成矩阵或笔段，预制成标准大小的模块。

室内显示屏常用的有8*8象素模块、8字7段数码模块。

户外显示屏象素模块有4*4、8*8、8*16象素等规格。

户外显示屏用的象素模块因为其每一象素由两只以上LED管束组成，故又称其为集管束模块。

3、象素(Pixel)与象素直径LED显示屏中每一个可被单独控制的LED发光单元(点)称为象素(或象元)。

象素直径∮是指每一象素的直径，单位是毫米。

对于室内显示屏，一般一个为单个LED，外形为圆形。

室内显示屏象素直径校常见的有∮3.0、∮3.75、∮5.0、∮8.0等，其中以∮3.75和∮5.0最多。

在户外环境，为提高亮度，增加视距，一个象素含有两只以上集束LED；由于两只以上集束LED一般不为圆形，故户外显示屏象素直径一般用两两象素平均间距表示：P10、P11.5、P16、P22、P25。

4、点间距、象素密度与信息容量LED 显示屏的两两象素的中心距或点间距(Dot Pitch)；单位面积内象素的数量称为象素密度；单位面积内所含显示内容的数量称为信息容量。

这三者本质是描述同一概念：点间距是从两两象素间的距离来反映象素密度，点间距和象素密度是显示屏的物理属性；信息容量则是象素密度的信息承载能力的数量单位。

点间距越小，象素密度越高，信息容量越多，适合观看的距离越近。

点间距越大，象素密度越低，信息容量越少，适合观看的距离越远。

5、分辨率LED显示屏象素的行列数称为LED显示屏的分辨率。

分辨率是显示屏的象素总量，它决定了一台显示屏的信息容量。

LED显示屏常用术语一、LED是发光二极管Light Emitting Diode 的英文缩写。

它是利用半导体的P-N结电致发光原理产生红、绿、蓝等颜色的电子发光器件。

二、LED模块按一定的方式将LED发光二极管排列组成矩阵或字段，。

常用的有8X8点阵模块，8位七段数码模块。

三、LED集束管（像素筒）将两只以上的LED发光二极管集成封装成一只集束管，可以提高亮度, 增加可视距离，作为一个象素。

集束管主要用于户外显示屏。

四、LED显示屏采用LED模块或集束管按照需要大小拼装排列成矩阵，加上专用显示驱动电路，直流稳压电源，软件和框架等，即构成一台LED显示条屏。

可显示文字、图象等各种信息。

五、象素LED显示屏中的每一个可被单独控制的发光单元称为象素。

六、象素直径象素直径是指每一LED发光象素点的直径，单位为毫米。

七、象素点间距LED显示屏象素间的中心距离称为点间距。

点间距越小，单位面积内象素密度就越高，分辨率亦高。

八、实像素点一个发光管只参与一个最终像素的显示，这样的发光管组成的像素点为实像素点。

九、分辨率LED显示屏的象素的行列数称为LED显示屏的分辨率十、基色根据色彩学原理，现在世界上的任何颜色可由红绿蓝三种颜色的不同强度混合而成，这三种颜色称为基色或原色。

十一、双基色即每一个象素由两种基色的LED管芯组成：一种为红色管芯，一种为绿色管芯。

其中红、绿均为基色。

由双基色像素组成的显示条屏可产生伪彩色显示效果（65536色）。

十二、全彩色即每一个象素由三种基色的LED管芯组成：一种为红色管芯，一种为绿色管芯，一种为蓝色管芯。

其中红、绿、蓝均为基色。

由三基色像素组成的显示条屏可产生全彩色显示效果（16777216色）。

十三、灰度与灰度级灰度也可认为是亮度，在LED行业中，特指每种基色的发光亮度。

将基色的发光亮度按强度大小划分，就是灰度级。

显示屏能产生的灰度级越高，显示的颜色就越多，但造价也更高。

如256级灰度双基色显示屏，能显示的颜色就是256X256=65536色；如256级灰度全彩色显示屏，能显示的颜色就是256×256×256=16777216色。

LED显示屏常用专业术语1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组；5: 什么是DIP?DIP是Double In-line Package 的缩写，双列直插式组装；6: 什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device 的缩写）；7: 什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元；8：什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕；9：什么是插灯模组？优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小；10：什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：视角大,显示图象柔和，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好；11：什么是亚表贴模组？优点和缺点是什么？亚表贴是介于DIP和SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP 的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难；12：什么是3合1？其优点和缺点是什么？是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内；优点是：生产简单，显示效果好，缺点是：分光分色难，成本高；13：什么是3并1？其优点和缺点是什么？3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；14：什么是双基色，伪彩、全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成；15：什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/m2，简单说就是一平方米显示屏发出的光强度；16：什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数；17：什么是灰度等级？在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数；18：什么是最大亮度？在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时；19：什么是PCB？PCB是（Printed Circuit Board的缩写）印刷电路板；20：什么是BOM?BOM是（Bill of material的缩写）物料清单；21：什么是白平衡？什么是白平衡调节？我们所说的白平衡，就是指白色的平衡，即R、G、B三种颜色的亮度3：6：1比例的平衡；R、G、B三种颜色的亮度比例及白色坐标的调节，称为白平衡调节；22：什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；23：什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

LED显示屏专业术语汇总在购买LED显示屏时，我们经常会看见包装上显示着各种专业术语，比如像素，点间距像素点，SMD，DIP之类的，有的我们可能可以根据字面意思略知一二，有的可能就完全的不知道是什么意思，下面齐普光跟你一起分享LED显示屏专业术语汇总。

（1）什么是像素？像素直径？以及点间距像素点？像素是LED显示屏中的每一个可被单独控制的发光单元，是LED显示屏的最小发光单位。

像素直径是指每一LED发光像素点的直径，单位为毫米。

像素间距是LED显示屏的两像素间的中心距离称为像素间距，又叫点间距，点间距越密，在单位面积内像素密度就越高，分辨率亦高，成本也高。

像素直径越小，点间距就越小。

（2）什么是LED显示模块？LED显示模块由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

（3）什么是单元板?单元板是显示屏的主体组成单元，由发光材料及驱动电路构成，室内屏通常由单元板构成。

（4）什么是模组？模组是户外显示屏的最小显示单元，由若干个发光二极管按照一定的排列顺序，通过焊接、灌胶等工艺封装在固定的模壳里，便成为一个模组。

（5）什么是单元箱体？单元箱体是显示屏的主体组成单元，由单元板按一定次序组成，户外屏通常由单元箱体构成。

（6）什么是DIP？DIP封装，是dual inline-pin package的缩写，也叫双列直插式封装技术，双入线封装，是采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路均采用这种封装形式，其引脚数一般不超过100，可以很方便地实现PCB板的穿孔焊接，和主板有很好的兼容性，主要用于室内全彩屏（7）什么是SMD？SMD是表面组装器件（surface mounted device的缩写），其特点是组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。

（8）什么是插灯模组？插灯模组是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺作成的模组就是插灯摸组，优点是：亮度高，散热好，缺点是：像素密度小（9）什么是表贴模组？表贴也叫SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB 板，由这种工艺作成的模组叫表贴模组，优点是：显示效果好，像素密度大，适合室内观看；缺点是：亮度不够高，灯管自身散热不够好。

LED显示屏中常接触到的专业术语解释什么是LED和LED的发光原理LED是light emitting diode的英文缩写，中文名:发光二极管.LED发光二极管是由元素谱中的III-IV族化合物，如GaAs （碎化稼）、GaP （磷化稼）、GaAsP （磷碑化稼）等半导体制成的，其核心是PN结。

因此它具有一般P-N 结的I-N特性，即正向导通，反向截止、击穿特性。

此外，在一沱条件下，它还具有发光特性。

在正向电压下，电子由N区注入P区，空穴由P区注入N区。

进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获, 而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相对于菲发光复合量的比例越大，发光效率越高。

LED的优势特长与在显示屏上的应用LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝三种。

由于LED工作电压低（仅1.5-3V）,能主动发光且有一泄亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），发光效率高,所以在大型的显示设备中，目前尚无其它的显示方式与LED显示方式匹敌。

把红色和绿色的LED放在一起作为一个象素制作的显示屏叫双色屏色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

通常为了工程安装方便，把多个像数点在PCB电路板上做成8*16/16*⑹16*32/32*32 的标准点阵形式，称之为显示模组：为了加强显示屏的结构强度，显示模组将安装于经加强强度的铁箱上而，该箱体还容纳有电源、控制系统、散热系统等装置,并具有防水、防尘、防雷、防震等功能：多个带显示模组和系统的铁箱即构成整个LED显示屏。

LED术语解释
LED是Light Emitting Diode（发光二极管）的缩写，是一种半导体器件，能够将电能转化为光能，并发出可见光或红外线辐射。

LED具有低功率消耗、长寿命、高亮度、小尺寸等优点，因此在照明、显示、通讯、传感器等领域得到广泛应用。

以下是一些LED相关的术语解释：
1. 光效：指LED发光效率，通常用流明/瓦特（lm/W）来衡量。

2. 色温：指LED发出的光线的颜色，通常用开尔文（K）表示。

3. 显色指数：指LED发出的光线与自然光的颜色相似程度，通常用CRI（Color Rendering Index）来表示。

4. 光谱：指LED发出的光线的波长分布，通常用光谱仪来分析。

5. 电流：指LED的工作电流，通常用毫安（mA）表示。

6. 电压：指LED的工作电压，通常用伏特（V）表示。

7. 光通量：指LED发出的总光能量，通常用流明（lm）表示。

8. 发光二极管：指LED的核心部件，由PN结、电极和封装材料构成。

led专业术语1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode） , 显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 : 什么是像素？LED显示屏的最小发光像素，同一般电脑显示器中说的“像素”含义相同；3：什么是像素距( 点间距 )？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有““5×7”、“ 5×8”等，经过特定的电路及结构能组装成模组；5:什么是DIP?DIP 是 Double In-line Package的缩写，双列直插式组装；8×8”、6:什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是当前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device的缩写）；7:什么是 LED显示模组？由电路及安装结构确定的、拥有显示功能、能经过简单拼装实现显示屏功能的基本单元；8：什么是LED显示屏？经过必然的控制方式，由LED器件阵列组成的显示屏幕；9：什么是插灯模组？优点和弊端是什么？是指 DIP 封装的灯将灯脚穿过 PCB板，经过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；弊端是像素密度小；10：什么是表贴模组？优点和弊端是什么？表贴也叫做 SMT，将 SMT封装的灯经过焊接工艺焊接在PCB板的表面，灯脚不用穿过 PCB 板，由这种工艺做成的模组叫做表贴模组；优点是：视角大, 显示图象柔和，像素密度大，适合室内观看；弊端是亮度不够高，灯管自己散热不够好；11：什么是亚表贴模组？优点和弊端是什么？亚表贴是介于 DIP 和 SMT之间的一种产品，其 LED灯的封装表面和SMT相同，但是它的正负级引脚和 DIP 的相同，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示收效好，缺点是：工艺复杂，维修困难；12：什么是 3 合 1？其优点和弊端是什么？是指将 R、G、B 三种不一样颜色的 LED晶片封装在同一个胶体内；优点是：生产简单，显示收效好，弊端是：分光分色难，成本高；13：什么是 3 并 1？其优点和弊端是什么？3 并 1 是由我们企业在同行业内第一创新并开始使用的，是指将R、G、B三种独立封装的S MT3131的各种弊端；14：什么是双基色，伪彩、全彩显示屏？经过不一样颜色的发光二极管能够组成不一样的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不一样颜色组成、全彩是由红色、纯绿、纯蓝三种不一样颜色组成；15：什么是发光明度？LED显示屏单位面积所发出的光强度，单位是cd/ ㎡，简单说就是一平方米显示屏发出的光强度；16：什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调治的级数；17：什么是灰度等级？在同一亮度等级下，显示屏从最暗到最亮之间的技术办理级数；18：什么是最大亮度？在必然的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时；19：什么是 PCB？PCB是（ Printed Circuit Board的缩写）印刷电路板；20：什么是 BOM?BOM是（ Bill of material的缩写）物料清单；21：什么是白平衡？什么是白平衡调治？我们所说的白平衡，就是指白色的平衡，即 R、 G、 B 三种颜色的亮度 3： 6：1 比率的平衡；R、G、 B 三种颜色的亮度比率及白色坐标的调治，称为白平衡调治；22：什么是比较度？在必然的环境照度下，LED显示屏最大亮度和背景亮度的比值；23：什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

史上最全LED显示屏名词解释LED显示屏业内人士聚在一起，很容易聊到LED显示屏产品：点间距多少，刷新怎么样，采用恒流驱动怎么样……如果你啥也不懂，这样的聊天，是不是觉得压力好大呢？怎么办呢？都说术语这个东西，很多人都把它当作假装自己很懂LED显示屏的必备条件。

今天，小编就给大家分享一下史上最全LED 显示屏名词解释，让你2017年从LED显示屏小白瞬间变身懂屏帝！（温馨提醒，如今英文缩写应用越来越多，各种歧义也越来越多，一定要谨记，别闹出笑话。

）1、什么是LED？LED是发光二极管英文缩写（LIGHT EMITTING DIODE），显示屏行业所说的LED特指能发出可见波段的LED。

2、什么是像素？LED显示屏的最小发光单位，同普通电脑显示器中所说的像素含义相同。

3、什么是像素距（点间距）？相邻两个像素点之间的中心距离，间距越小，可视距离越短。

业内人士通常简称P来表示点间距。

4、什么是像素密度？也称点阵密度，通常指每平方米显示屏上的像素个数。

5、什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型的有8＊8，8＊7等。

6、什么是DIP？DIP是 DOUBLE IN－LINE PACKAGE 的缩写，双列直插式组装。

7、什么是SMT？什么是SMD？SMT就是表面组装技术（SURFACE MOUNTED technology的缩写），是目前电子组装行业里最流行的一种技术与工艺；SMD是表面组装器件（surface mounted device的缩写）。

8、什么是LED显示模组？有电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元。

9、什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕。

10、什么是插灯模组，优点与缺点各是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺作成的模组就是插灯摸组，优点是：亮度高，散热好，缺点是像素密度小。
