钻杆及钻铤接头扣型认识钻杆接头⼀.接头分类及尺⼨API钻杆加厚端(钻杆管体与钻杆接头的连接处)加厚形式的不同从⽽粗⽛螺纹端产⽣了内平,贯眼,正规三种类型的接头( 后⼜出现了数字型)● API钻杆加厚端如下⽰:钢级内加厚(IU) 外加厚(EU) 内外加厚(IEU)━━━━┓┏━┓┏━┓D,E ──┐..┃━━━━┛..┃━━━━┛..┃└─┨──────┨───┐....┃┌─┨──────┨└──┨──┘..┃━━━━┓..┃┌──┨━━━━┛┗━┛───┘....┃━━┓..┃┗━┛━━━━┓┏━┓┏━━┓┐..┃━━━━┛..┃━━━┛....┃└─┨───┐....┃───┐....┃X, G, S ┌─┨└──┨└──┨──┘..┃┌──┨┌──┨━━━━┛───┘....┃───┘....┃━━┓..┃━━━┓....┃┗━┛┗━━┛●ＡＰＩ:1.内平接头(IF)主要⽤于EU,IEU钻杆,钻杆加厚处内径=接头内径=管体内径强度低扣型公扣⼩端公扣⼤端母扣母扣内径211(NC26 2 3/8") 60 73 210 75211(NC31 2 7/8") 71 86 210 88311(NC38 3 1/2") 85 102 310 104* 411(NC50 4 1/2") 114 133 410 135511(5 1/2") 141 163 510 164611(6 5/8") 168 610 1912.贯眼接头(FH)主要⽤于IU,IEU钻杆,钻杆加厚处内径=接头内径<管体内径扣型公扣⼩端公扣⼤端母扣母扣内径221(2 7/8") 70 220 95321(3 1/2") 78 102 320 103* 421(4A1 4 1/2" 96 122 420 124* 521(5 1/2") 127 148 520 150621(6 5/8") 150 172 620 1743.正规接头(REG)主要⽤于IU钻杆,接头内径<加厚部分内径<管体内径扣型公扣⼩端公扣⼤端母扣母扣内径231(2 3/8") 48 67 230 68231(2 7/8") 53 76 230 78331(3 1/2") 65 89 330 91*431(4 1/2") 91 118 430 119531(5 1/2") 110 140 530 142*631(6 5/8") 131 152 630 154*731(7 5/8") 145 178 730 180831(8 5/8") 168 202 830 204注:钻井液阻⼒ ,强度 3>2>1 : 接头外径 3<2<1●ＮＣ: 4.数字型接头新型⽷列,逐渐取代API标准中全部IF和除5 1/2"FH的全部FH 接头,有⼏种与旧API接头可互换,主要有NC50-2 3/8"IFNC38-3 1/2"IF ,NC40-4"FH ,NC46-4"IF, NC50-4 1/2"IF.不同⽛型型号有不同粗扣螺纹型号,其关系如下⽛型 (螺纹代号) 接头⽛数(个/25.4mm锥度V-0.038 NC23-NC50 NC56-NC77 4 1:6 V-0.04 2 3/8",2 7/8",3 1/2" 4 1/2"REG;3 1/2",4 1/2"FH.5 1:4V-0.038 V-0.04NC23-NC50NC56-NC772 3/8",2 7/8",3 1/2"4 1/2"REG;3 1/2",4 1/2"FH.451:61:4V-0.05 51/2",7 5/8",8 5/8"REG65/8"REG,51/2",65/8"FH 441:41:6V-0.065 23/8",27/8",3 1/2",4",41/2"SH,WO;27/8",31/2"5"EH;23/8",27/8",31/2"4",41/2",51/2",65/8"IF4",41/2",51/2",65/8"IF4"FH.H-90SLH-90 43.531:61: 61:9.6V-0.076 PAC OH 4 1:8数字接头螺纹尺⼨(mm)┏━━━━┯━━━━┯━━━━━┯━━━━━┯━━━━━━┓┃螺纹代号│⽛型代号│公扣根部D │公扣⼩端d │母扣外端内径┃┠────┼────┼─────┼─────┼──────┨┃ NC23 │V-0.038R│ 65 │ 52 │ 67 ┃┃ NC26 ││ 73 │ 60 │ 75 ┃┃ NC31 ││ 86 │71 │ 88 ┃┃ NC35 ││ 95 │ 79 │ 97 ┃┃ NC38 ││ 102 │ 85 │ 104 ┃┃ NC40 ││ 109 │ 90 │ 110 ┃┃ NC44 ││ 118 │ 99 │ 119┃┃NC46 ││ 123 │ 104 │ 125 ┃┃ NC50 ││ 133 │ 114 │ 135 ┃┃ NC56 ││ 149 │ 118 │ 151 ┃┃ NC61 ││ 164 │ 129 │ 165 ┃┃NC70 ││ 186 │ 148 │ 187 ┃┃ NC77 ││ 203 │ 162 │ 205 ┃┠────┼────┼─────┼─────┼──────┨┃23/8"REG│ V-0.04 │67 │ 48 │ 68 ┃┃27/8"REG││ 76 │ 53 │ 78 ┃┃31/2"REG││ 89 │ 65 │ 91 ┃┃41/2"REG││ 118 │ 91 │ 119 ┃┃51/2"REG│ V-0.05 │ 140 │ 110 │ 142 ┃┃65/8"REG││ 152 │ 131 │ 154 ┃┃75/8"REG││ 178 │ 145 │ 180 ┃┃85/8"REG││ 202 │ 168 │ 204┃┠────┼────┼─────┼─────┼──────┨┃3 1/2"FH│ V-0.04 │ 102 │ 78 │ 103 ┃┃4"FH│V-0.065 │ 109 │ 90 │ 110 ┃┃41/2"FH│ V-0.04 │ 121 │ 96 │ 124 ┃┃5 1/2"FH│ V-0.05 │ 148 │ 127 │ 150 ┃┃6 5/8"FH│ V-0.05 │ 172 │ 150 │ 174┃┠────┼────┼─────┼─────┼──────┨┃2 3/8"IF│V-0.065 │ 73 │ 60 │ 75 ┃┃2 7/8"IF││ 86 │ 71 │ 88 ┃┃3 1/2"IF││ 102│ 85 │ 104 ┃┃4"IF││ 123 │ 104 │ 104 ┃┃4 1/2"IF││ 133 │ 114 │ 135 ┃┃5 1/2"IF││ 163 │ 141 │ 164┃┗━━━━┷━━━━┷━━━━━┷━━━━━┷━━━━━━┛⼆.常⽤钻具扣型及内┏━━━━━━━━┯━━━━┯━━━━━┓┃外径尺⼨(in/mm) │内径(mm)│扣型┃┠────────┼────┼─────┨┃ 9"(229) │ 76 │ 731X730┃┃8"(203) │ 76 │ 631X630┃┃ 7"(178) │ 76 │ 411X410┃┃ 6 1/2"(164) │ 57.15│ 411X410┃┃ 6 1/4"(159) │ 71.44│ 4A1X4A0┃┃││(421X420) ┃┃ 5 3/4"(146) │ 57.15│ 421X420┃┃5"(127) │ 108.6│ 411X410┃┃ 3 1/2"(89) │ 38.1 │ 311X310┃┃ 2 7/8"(73) ││ 211X210┃┃ 2 3/8"(60) ││ 211X210┃┗━━━━━━━━┷━━━━┷━━━━━┛常⽤打捞⼯具扣型6 1/2"随钻411X410 200打捞杯4A0(上)X4A1(下)Φ200⽛轮打捞器410(4 1/2"IFΦ200强磁打捞器410(4 1/2"IFΦ200⾼效打捞杯磨鞋410(4 1/2"IF)三.钻头扣型┏━━━━━━┯━━━━━━┯━━━━━━━┯━━━━━━┓┃钻头直径│接头丝扣尺⼨│钻头直径│接头丝扣尺⼨┃┃ mm in │ in │ mm in │ in ┃┠──────┼──────┼───────┼──────┨┃95.2 3 3/4"│ 2 3/8"REG│215.9 8 1/2" │ 4 1/2"REG ┃┃98.4 3 7/8"│ (231)│222.28 3/4" │┃┃│├───────┼──────┨┃104.8 4 1/8"││241.3 9 1/2" │ 6 5/8"REG ┃┃107.9 4 1/4"││244.59 5/8" │(631)┃┠──────┼──────┤│┃┃111.1 4 3/8"│ 2 7/8"REG│250.89 7/8" │┃┃117.5 4 5/8"│ (231) │ 254.010.0" │┃┃120.6 43/4"││269.910 5/8"│┃┠──────┼──────┤│┃┃130.2 5 1/8"│ 3 1/2"REG│ 279.4 11" │┃┃142.9 5 5/8"│ (331) │295.3115/8"│┃┃149.2 5 7/8"││311.1 12 1/4"│┃┃ 152.4 6 " ││346.013 5/8"│┃┃155.6 6 1/8"││342.9131/2"│┃┃│├───────┼──────┨┃158.7 6 1/4"││374.614 3/4"│ 7 5/8"REG┃┃165.1 6 1/2"││393.715 1/2"│ (731) ┃┃171.4 6 3/4"││445.5 17 1/2"│┃┃174.6 6 7/8"││ 508.0 20" │┃┠──────┼──────┤│┃┃190.5 7 1/2"│ 4 1/2"REG│ 609.6 24"│┃┃200.0 7 7/8"│ (431) │ 660.4 26" │┃┃212.7 8 3/8"│││┃┗━━━━━━┷━━━━━━┷━━━━━━━┷━━━━━━┛四.接头术语缩语REG 正规扣 FH 贯眼扣 IF 内平扣NC 数字型 OH 开眼型 SH ⼩眼型WO 轻便型(加⼤内平)MO 修正加⼤贯眼型DSL 双流型SL-H-90 ⼩井眼术语休斯90度螺纹H-90 休斯90度螺纹 EH,XH 加⼤贯眼型PAC V-0.076螺纹IU 内加厚 EU 外加厚 IEU 内外加厚常⽤钻具转换接头螺纹参数及扣型对照表序号代号螺纹规范公螺纹母螺纹⽛/⼨锥度⼤径DS ⼩径DF 螺纹长L 镗孔QF 螺纹长L 1NC234 1：6 65.10 52.4 76.2 66.7 92.1 2 2A10 NC26（23/8＂IF ） 4 1：6 73.05 60.35 76.2 74.6 92.1 3 210 NC31（27/8＂IF ） 4 1：6 86.13 71.32 88.9 87.7 104.8 4NC354 1：6 94.97 79.09 95.2 96.8 111.15 310 NC38（31/2＂IF ） 4 1：6 102.01 85.07 101.6 103.6 117.5 6 4A20 NC40（4＂FH ） 4 1：6 108.71 89.66 114.3 110.3 130.2 7 NC44 4 1：6 117.48 98.43 114.3 119.1 130.2 8 4A10NC46（4＂IF ）4 1：6 122.78 103.73 114.3 124.6 130.2 9 410 NC50（4 1/2＂IF ） 4 1：6 133.35 114.3 114.3 134.9 130.2 10 NC56 4 1：4 149.25 117.5 127 150.8 142.9 11 NC61 4 1：4 163.53 126.6 139.7 165.1 155.6 12 NC70 4 1：4 185.75 147.65 152.4 187.3 168.3 13 NC77 4 1：4 203.20 161.85 165.1 204.8 181 14 2A30 2 3/8＂REG 5 1:4 66.68 47.63 76.2 69.3 92.1 15 230 2 7/8＂RED 5 1:4 76.20 53.98 88.9 77.8 104.8 16 330 3 1/2＂RED 5 1:4 88.90 65.08 95.2 90.5 111.1 17 430 4 1/2＂RED 5 1:4 117.48 90.48 107.9 119.1 123.8 18 530 5 1/2＂RED 4 1:4 140.21 110.06 120.6 141.7 136.5 19 630 6 5/8＂RED 4 1:6 152.20 131.04 127 154 142.9 20 730 7 5/8＂RED 4 1:4 177.80 144.48 133.3 180.2 149.2 21 830 8 5/8＂RED 4 1:4 201.98 167.84 136.5 204.4 152.4 22 320 3 1/2＂FH 5 1:4 101.45 77.62 95.2 102.8 111.1 23 420 4 1/2＂FH 5 1:4 121.72 96.32 101.6 123.8 117.5 24 520 5 1/2＂FH 4 1:6 147.96 126.79 127 150 142.9 25 620 6 5/8＂FH 4 1:6 171.53 150.36 127 173.8 142.9 265 1/2＂IF41:6162.48141.32127163.9印记槽应该有写，5‘钻杆扣411*410，6-1/4和6-1/2扣为4A1*4A0,7’扣411；8‘扣631，量量尺⼨记下来中国钻井⽹论坛* c"类型扣型母孔类型扣型母扣直径中国钻井⽹论坛6 \ R* t' b: q#17 1/2"钻头 731 180 5"钻杆410×411china-drilling.n et3 Z/ s' }& N( K2 _0 c" z' Z12 1/4"钻头 631 154 3 1/2"钻杆310×311103中国钻井⽹论坛+ [% J* t Z- b9 5/8"钻头 631 154 2 7/8"钻杆210×21186- ?" ^; z; \+ r) s# }8 1/2"钻头 431 119 特种接头410×531 142钻井⽯油装备机械设备钻井机海洋钻井钻井液完井固井" \$ F2 D) c9 ?8 p4 b6 "钻头 331 91 410×521 150: ⽯油钻井⼈技术与情感交流$ W3 @) f3 f# ?3 Y4 U9 s( o4 1/2"钻头 231 78 4A10×431钻井⽯油装备机械设备钻井机海洋钻井钻井液完井固井 n! a+ W6 Z, |# q# n' u 8" 钻铤630×631410×4317" 钻铤410×411 135 630×4316 1/4" 钻铤4A10×4A11 124 630×6314 3/4" 钻铤310×311中国钻井⽹论坛) P2 I& P: @0 O5 `! i* N1 m" R! z1 o) h定向接头公扣/⼩端公扣/⼤端长度/m165.1(61/4") 4A10×4A11 124.61 103.73 122.78 china-drilling.n et2 S; a* U) k; u$ j( e X/ O6 W 177.8(7") 410×411 134.91 114.30 133.35 203.2(8") 630×631 153.99 131.03 152.19 中国⽯油钻井⾏业第⼀门户6 l' g# {& P& d 回压凡尔165.1(6 1/4") 4A10×431 124.61 90.47 117.47 165.1(6 1/4") 410×411 134.91 114.30 133.35 中国⽯油钻井⾏业第⼀门户 o) t! m- v2 T2 {5 G* l; G 165.1(6 1/4") 410×431 134.91 90.47 117.47 165.1(61/4") 4A10×4A11 124.61 103.73 122.78 china-drilling.ne t! C, }' n! i, X' i# t 177.8(7") 4A10×531 124.61 110.06 140.21 ! T) F5 q0 \+ x& h, ~0 177.8(7") 410×531 134.91 110.06 140.21 203.2(8") 630×531 153.99 110.06 140.21 203.2(8") 630×631 153.99 131.03 152.19。

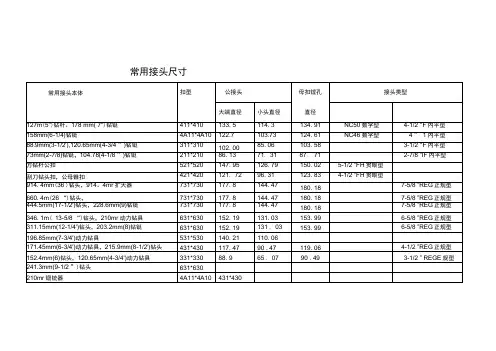

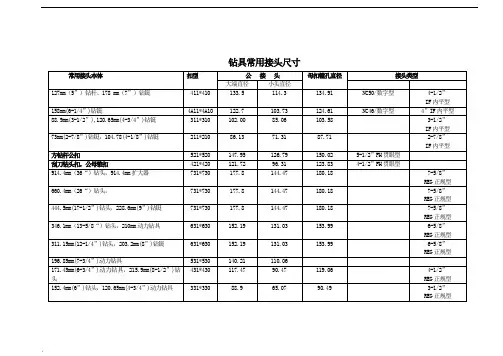

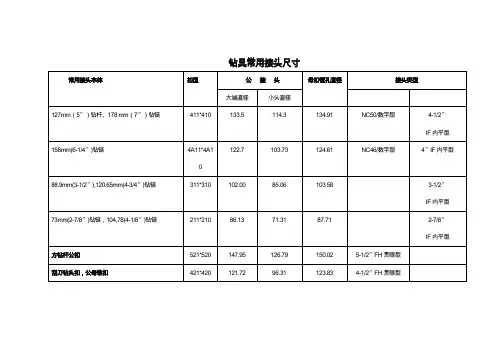

钻具常用接头尺寸常用接头本体扣型公接头母扣镗孔直径接头类型大端直径小头直径127mm（5”）钻杆、178 mm（7”）钻铤411*410 133.5 114.3 134.91 NC50/数字型4-1/2”IF内平型158mm(6-1/4”)钻铤4A11*4A10 122.7 103.73 124.61 NC46/数字型4”IF内平型88.9mm(3-1/2”),120.65mm(4-3/4”)钻铤311*310 102.00 85.06 103.58 3-1/2”IF内平型73mm(2-7/8”)钻铤，104.78(4-1/8”)钻铤211*210 86.13 71.31 87.71 2-7/8”IF内平型方钻杆公扣521*520 147.95 126.79 150.02 5-1/2”FH贯眼型刮刀钻头扣，公母锥扣421*420 121.72 96.31 123.83 4-1/2”FH贯眼型914.4mm（36“）钻头，914.4mm扩大器731*730 177.8 144.47 180.18 7-5/8”REG正规型660.4mm（26“）钻头，731*730 177.8 144.47 180.18 7-5/8”REG正规型444.5mm(17-1/2”)钻头，228.6mm(9”)钻铤731*730 177.8 144.47 180.18 7-5/8”REG正规型346.1mm（13-5/8“）钻头，210mm动力钻具631*630 152.19 131.03 153.99 6-5/8”REG正规型311.15mm(12-1/4”)钻头，203.2mm(8”)钻铤631*630 152.19 131.03 153.99 6-5/8”REG正规型196.85mm(7-3/4”)动力钻具531*530 140.21 110.06171.45mm(6-3/4”)动力钻具，215.9mm(8-1/2”)钻头431*430 117.47 90.47 119.06 4-1/2”REG正规型152.4mm(6”)钻头，120.65mm(4-3/4”)动力钻具331*330 88.9 65.07 90.49 3-1/2”REG正规型241.3mm（9-1/2”）钻头631*630210mm锻铣器4A11*4A10 431*430 203mm磨鞋431*430165mm钻铤4A11*4A10无磁短节411*410165mm MWD短节2A11*2A10121mmMWD444.5mm扶正器731*730310mm扶正器731*730214mm扶正器4A11*4A10158.8mm随钻震击器411*410 4A11*4A10 203mm随钻震击器631*630常见组合：444.5mmBIT + SUB(730*730) 228.6mmDC444mmSST+ SUB(731*630) 203.2mmDC311.1mmBIT + SUB(630*730) 228.6mmDC241.3mmBIT+ SUB(630*410) 177.8mmDC210mm锻铣器430*4A10/4A11*410203mm 磨鞋431*410311.1mmSST 731*630 203.2mmDC120.65mm动力钻具331*310 (定向接头)。
