钻具常用接头尺寸

各种钻具参数一、四方钻杆1、参数规格名称5 2/4＂方钻杆３１/２＂方钻杆备注外径(DFL) 133mm 88.9mm内径（d）82.6mm 57.2mm上部反扣接头外径(Du) 196.85mm 196.85mm或146.05mm内径(d) 82.6mm 57.2mm长度(Lu) 406.40mm 406.40mm扣型 6 5/8＂Reg(630)反扣 6 5/8＂Reg(630)反扣或4 1/2＂Reg(430)下部正扣接头外径(DF) 177.8 mm 120.65 mm 内径82.55mm 57.15mm长度(Ll) 508mm 508mm扣型5 1/2＂FH(521)正扣或Nc50(411) 正扣Nc38正扣或3 1/2IF正扣对角宽度（ＤＣ）175.41mm(12.5m)171.46mm115.09mm或112.71mm楞角半径（Ｒc）15.87mm(12.5m)85.72mm(16.46m)12.7mm(12.5m)56.35mm(16.46m)2、方钻杆允许弯曲度项目校直标准使用标准全长＜3 ＜8不大于15度，并且用标准防补芯能自由通过每米＜1 ＜1.5二、钻铤1、常用钻铤尺寸和基本参数规格名称∮228mm∮203mm∮178mm∮159mm∮152mm∮146mm备注水眼（mm）71.4 71.4 71.4 71.4 71.4 50.8 倒角直径（mm）212.7 190.1 164.7 150.0 144.5 114.7 抗弯强度比317 3.02 2.73 2.63 2.84 2.58公称重量Kg/m 290.6 223.5 163.9 136.97 111.8 74.5 上扣扭矩N.m 92200 65100 43400 22370 28740 14640 扣型Nc61 Nc56 Nc50 Nc46 Nc44 Nc35磨损后螺纹宽度外螺纹24.0/18 20.4/15.8 15.7/15.3 15.9/13.3 13.5/13.0新/旧内螺纹23.8/17.3 19.6/15.2 14.9/14.7 15.1/12.7 12.7/12.5新/旧均匀磨损后外径200 181.6 165.1 139.7 139.7 140 偏磨限定尺寸11.8 9.9 9.0 7.6 6.0 6.7 螺旋头数 3 3 3 3 3 3螺旋方向右右右右右右螺旋倒程1000 1000 1000 1000 1000 1000 螺旋深度9.5 9.5 7.9 7.1 6.4 4.8弯曲强度比：内螺纹危险截面摸数与外螺纹危险断面抗弯截面摸数之比。

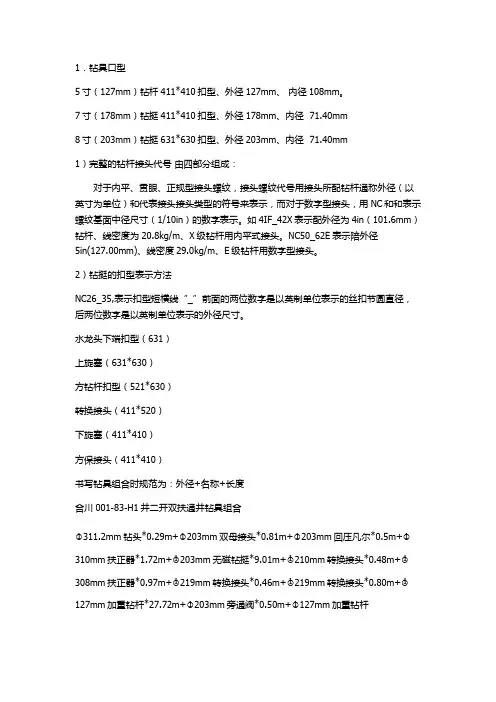

1．钻具口型5寸（127mm）钻杆411*410扣型、外径127mm、内径108mm。

7寸（178mm）钻挺411*410扣型、外径178mm、内径 71.40mm8寸（203mm）钻挺631*630扣型、外径203mm、内径 71.40mm1）完整的钻杆接头代号由四部分组成：对于内平、贯眼、正规型接头螺纹，接头螺纹代号用接头所配钻杆通称外径（以英寸为单位）和代表接头接头类型的符号来表示，而对于数字型接头，用NC和和表示螺纹基面中径尺寸（1/10in）的数字表示。

如4IF_42X表示配外径为4in（101.6mm）钻杆、线密度为20.8kg/m、X级钻杆用内平式接头。

NC50_62E表示陪外径5in(127.00mm)、线密度29.0kg/m、E级钻杆用数字型接头。

2）钻挺的扣型表示方法NC26_35,表示扣型短横线“_”前面的两位数字是以英制单位表示的丝扣节圆直径，后两位数字是以英制单位表示的外径尺寸。

水龙头下端扣型（631）上旋塞（631*630）方钻杆扣型（521*630）转换接头（411*520）下旋塞（411*410）方保接头（411*410）书写钻具组合时规范为：外径+名称+长度合川001-83-H1井二开双扶通井钻具组合○1311.2mm钻头*0.29m+○1203mm双母接头*0.81m+○1203mm回压凡尔*0.5m+○1 310mm扶正器*1.72m+○1203mm无磁钻挺*9.01m+○1210mm转换接头*0.48m+○1 308mm扶正器*0.97m+○1219mm转换接头*0.46m+○1219mm转换接头*0.80m+○1 127mm加重钻杆*27.72m+○1203mm旁通阀*0.50m+○1127mm加重钻杆*251.89m+○1127mm钻杆*1115.86m+○1_方保接头*0.81m+○1_下旋塞*0.44m+○1_转换接头*0.80m2.套管的扣型长圆扣和阶梯扣1）下套管时先下入的三根和套管鞋要涂好丝扣胶，防止放生井下落鱼，增强下部套管的密封效果，且下套管时，要边下套管边灌浆，防止挤毁套管，且扶正器在斜井段要多于直丼段。

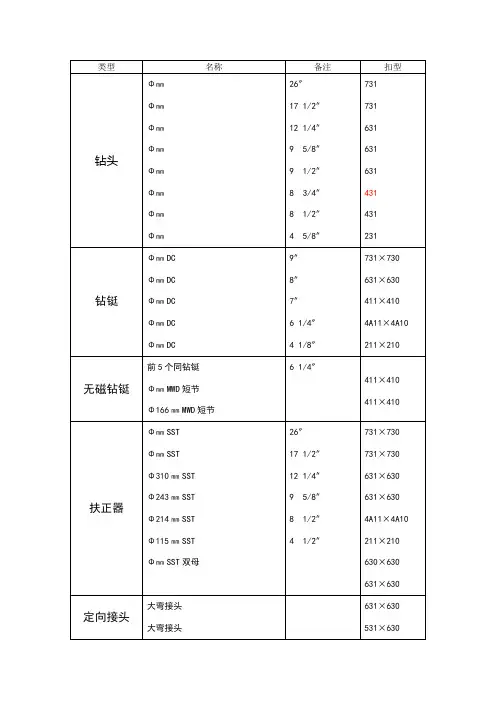

钻具常用接头尺寸常用接头本体扣型公接头母扣镗孔直径接头类型大端直径小头直径127mm（5”）钻杆、178 mm（7”）钻铤411*410 133.5 114.3 134.91 NC50/数字型4-1/2”IF内平型158mm(6-1/4”)钻铤4A11*4A10 122.7 103.73 124.61 NC46/数字型4”IF内平型88.9mm(3-1/2”),120.65mm(4-3/4”)钻铤311*310 102.00 85.06 103.58 3-1/2”IF内平型73mm(2-7/8”)钻铤，104.78(4-1/8”)钻铤211*210 86.13 71.31 87.71 2-7/8”IF内平型方钻杆公扣521*520 147.95 126.79 150.02 5-1/2”FH贯眼型刮刀钻头扣，公母锥扣421*420 121.72 96.31 123.83 4-1/2”FH贯眼型914.4mm（36“）钻头，914.4mm扩大器731*730 177.8 144.47 180.18 7-5/8”REG正规型660.4mm（26“）钻头，731*730 177.8 144.47 180.18 7-5/8”REG正规型444.5mm(17-1/2”)钻头，228.6mm(9”)钻铤731*730 177.8 144.47 180.18 7-5/8”REG正规型346.1mm（13-5/8“）钻头，210mm动力钻具631*630 152.19 131.03 153.99 6-5/8”REG正规型311.15mm(12-1/4”)钻头，203.2mm(8”)钻铤631*630 152.19 131.03 153.99 6-5/8”REG正规型196.85mm(7-3/4”)动力钻具531*530 140.21 110.06171.45mm(6-3/4”)动力钻具，215.9mm(8-1/2”)钻头431*430 117.47 90.47 119.06 4-1/2”REG正规型152.4mm(6”)钻头，120.65mm(4-3/4”)动力钻具331*330 88.9 65.07 90.49 3-1/2”REG正规型241.3mm（9-1/2”）钻头631*630210mm锻铣器4A11*4A10 431*430 203mm磨鞋431*430165mm钻铤4A11*4A10无磁短节411*410165mm MWD短节2A11*2A10121mmMWD444.5mm扶正器731*730310mm扶正器731*730214mm扶正器4A11*4A10158.8mm随钻震击器411*410 4A11*4A10 203mm随钻震击器631*630常见组合：444.5mmBIT + SUB(730*730) 228.6mmDC444mmSST+ SUB(731*630) 203.2mmDC311.1mmBIT + SUB(630*730) 228.6mmDC241.3mmBIT+ SUB(630*410) 177.8mmDC210mm锻铣器430*4A10/4A11*410203mm 磨鞋431*410311.1mmSST 731*630 203.2mmDC120.65mm动力钻具331*310 (定向接头)。
