8PSK调制解调技术实现的研8PSK调制解调技术是一种常用的数字调制解调技术，其全称为8相移键控调制（8 Phase Shift Keying Modulation）。
它在信号的相位中加入相移，将数字信号转换为模拟信号发送，接收端再将模拟信号转换为数字信号解调。
首先，调制方法是8PSK调制解调技术研究的重要内容。
8PSK调制方法通过将数字信号映射为不同的相位，实现信号的调制。
常见的8PSK调制方法包括星座图映射、相位调制和相位差编码等。
星座图映射方法将数字信号映射为星座图上的不同相位点，相位调制方法则是通过改变相位角度来实现信号调制，相位差编码方法则是通过相位差的变化来表示不同的数字信号。
其次，解调方法也是8PSK调制解调技术研究的关键。
常见的8PSK解调方法包括最大似然判决、最小距离判决以及差错向量解码等。
最大似然判决方法通过最大化接收信号与已知星座图点之间的似然函数来实现信号解调。
最小距离判决方法则通过计算接收信号与星座图上各相位点之间的距离，选取距离最小的相位点来实现解调。
差错向量解码方法则是通过计算接收到的信号与各个相位点之间的差错向量，选取差错向量最小的相位点来解调。
此外，信道编码也是8PSK调制解调技术的重要部分。
为了提高信号的抗干扰能力和纠错性能，可以通过引入纠错编码来提高信号的可靠性。
常用的信道编码方案包括卷积编码、纠正码以及串联编码等。
这些编码方案可以通过增加冗余信息来提高信号的可靠性。
最后，误码率性能分析也是8PSK调制解调技术研究的重要内容。
在信道条件不佳的情况下，信号的传输可能会受到多径衰落、噪声干扰等因素的影响，导致误码率的增加。
因此，通过对8PSK调制解调系统进行误码率性能分析，可以评估系统的可靠性，并优化系统参数以提高系统性能。
综上所述，8PSK调制解调技术的实现研究主要涉及调制方法、解调方法、信道编码以及误码率性能分析等方面。
通过对这些内容的研究和优化，可以实现高性能的8PSK调制解调系统，以满足现代通信系统对高速、可靠的数据传输需求。

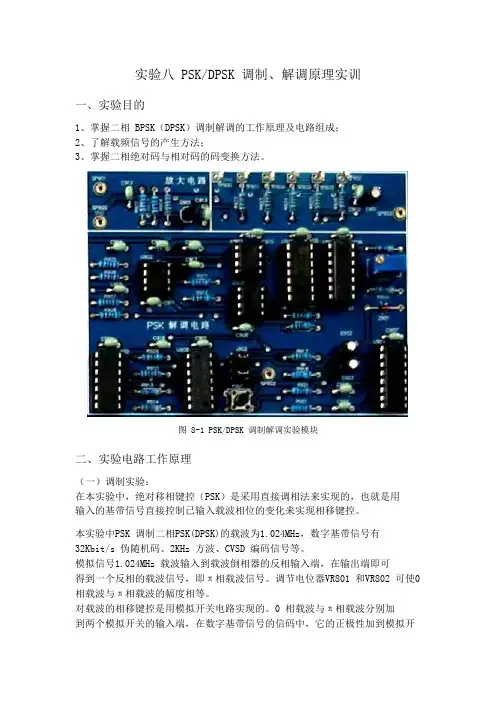

实验八 PSK/DPSK 调制、解调原理实训一、实验目的1、掌握二相 BPSK（DPSK）调制解调的工作原理及电路组成；2、了解载频信号的产生方法；3、掌握二相绝对码与相对码的码变换方法。
图 8-1 PSK/DPSK 调制解调实验模块二、实验电路工作原理（一）调制实验：在本实验中，绝对移相键控（PSK）是采用直接调相法来实现的，也就是用输入的基带信号直接控制已输入载波相位的变化来实现相移键控。
本实验中PSK 调制二相PSK(DPSK)的载波为1.024MHz，数字基带信号有32Kbit/s 伪随机码、2KHz 方波、CVSD 编码信号等。
模拟信号1.024MHz 载波输入到载波倒相器的反相输入端，在输出端即可得到一个反相的载波信号，即π相载波信号。
调节电位器VR801 和VR802 可使0 相载波与π相载波的幅度相等。
对载波的相移键控是用模拟开关电路实现的。
0 相载波与π相载波分别加到两个模拟开关的输入端，在数字基带信号的信码中，它的正极性加到模拟开关1 的输入控制端，它反极性加到模拟开关2 的输入控制端，用来控制两个同频反相载波的通断。
当信码为“1”码时，模拟开关1 的输入控制端为高电平，开关1 导通，输出0 相载波；而模拟开关2 的输入控制端为低电平，开关2 截止。
反之，当信码为“0”码时，模拟开关1 的输入控制端为低电平，开关1 截止；而模拟开关2 的输入控制端却为高电平，开关2 导通，输出π相载波。
两个模拟开关的输出通过载波输出开关J801 合路叠加后输出为二相PSK 调制信号。
DPSK 是利用前后相邻码元对应的载波相对相移来表示数字信息的一种相移键控方式。
绝对码是以基带信号码元的电平直接表示数字信息的，如规定高电平代表“1”，低电平代表“0”。
相对码是用基带信号码元的电平与前一码元的电平有无变化来表示数字信息的，如规定：相对码中有跳变表示1，无跳变表示0。
(二)解调实验:该解调器由三部分组成：载波提取电路、位定时恢复电路与信码再生整形电路。

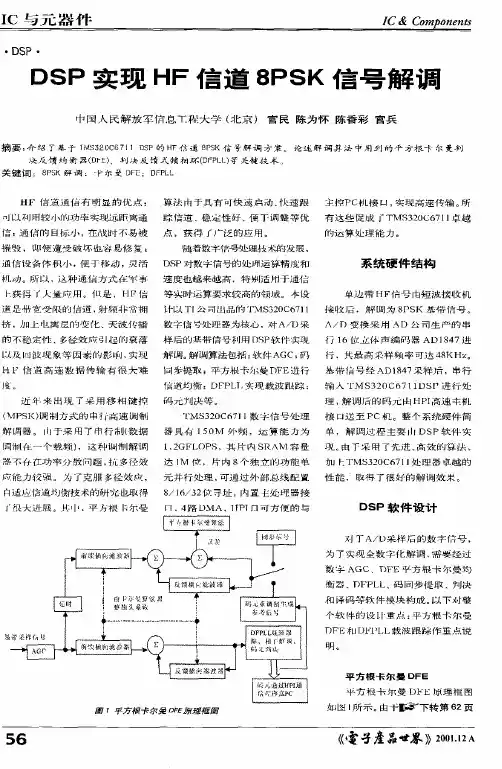

8PSK的解调原理引言调制是无线通信中的重要环节，通过调制可以将数字信号转换为模拟信号，便于在传输过程中传递和接收。
8PSK是一种常用的调制方式，它采用8个不同的相位来表示8个不同的符号，每个符号携带3个比特信息。
解调是调制的逆过程，即将接收到的模拟信号转换为数字信号。
本文将详细介绍8PSK的解调原理。
8PSK调制原理8PSK调制是一种相位调制方式，它将每个符号映射到一个特定的相位，共有8个相位可供选择。
8PSK调制的基本原理如下：1.将要传输的数字信号分组，每组3个比特，共有8种可能的组合。
2.将每个3比特组合映射到一个相位，每个相位代表一个符号。
3.在调制过程中，每个符号的相位会在不同的时间间隔内改变，以便区分不同的符号。
4.调制完成后，将模拟信号发送到接收端。
8PSK解调原理8PSK解调是将接收到的模拟信号转换为数字信号的过程，其基本原理如下：1.接收到的模拟信号经过低通滤波器，去除高频噪声和干扰，得到基带信号。
2.将基带信号进行采样，得到一系列的采样值。
3.对每个采样值进行相位解调，将其转换为对应的相位。
4.根据相位的不同，将其映射为对应的3比特组合，得到解调后的数字信号。
下面将详细介绍8PSK解调的各个步骤。
低通滤波接收到的模拟信号通常包含高频噪声和干扰，需要通过低通滤波器进行滤波处理。
低通滤波器的作用是去除高频成分，保留基带信号。
滤波后的信号具有较低的带宽，便于后续处理。
采样经过低通滤波后的信号是连续的模拟信号，为了进行数字信号处理，需要对其进行采样。
采样是指在一定时间间隔内对信号进行离散化，得到一系列的采样值。
采样的时间间隔需要根据信号的带宽和采样定理进行选择，以保证采样后的信号不发生失真。
相位解调采样得到的信号是一系列的采样值，每个采样值代表信号的幅度。
相位解调是将每个采样值转换为对应的相位。
在8PSK中，每个采样值对应一个相位，相位的取值范围为0到2π。
相位解调可以通过计算每个采样值与参考相位之间的差值来实现。
8PSK调制解调过程总结调制过程：1.将数字信号转换为基带信号：将数字信号转换为相应的二进制码，并将其映射为符号序列。
在8PSK调制中，使用8个不同的相位表示8种不同的二进制码，每个相位相隔45度。
2.调制：通过改变相位来为每个二进制符号赋予相应的相位值。
根据要调制的二进制码，选择相应的相位，并在每个符号时间内保持相位不变。
生成的调制信号在频域上具有更高的频率。
解调过程：1.接收信号的采样：对接收的调制信号进行采样，以获取连续时间信号的离散值。
2.相位恢复：通过使用一个锁相环（PLL）来消除接收信号中的相位偏移。
锁相环追踪并控制相位，以保持相位与发送信号保持一致。
3.符号恢复：通过比较连续采样值的相位来确定接收信号所代表的二进制码。
最常用的方法是使用决策器，它将接收信号与参考相位进行比较，并输出最匹配的二进制码。
4.解调：将解调器的输出与数字解调表进行比较，以确定接收到的二进制码。
1.提供较高的数据传输速率，因为每个符号可以携带更多的信息。
2.在频谱效率方面具有优势，可以在相同带宽条件下传输更多的信息。
3.在信道质量较差的情况下，相较于其他调制技术，8PSK的误码率较低。
然而，8PSK调制解调技术也存在一些缺点：1.在信号传输过程中，受到相位偏移和相位噪声的影响，容易引入误码。
2.相位恢复和符号恢复的过程相对复杂，需要较高的计算复杂度。
3.对于受到多径干扰和信道衰落影响的信号，8PSK调制解调技术的性能可能较差。
总结而言，8PSK调制解调技术是一种在高数据传输速率和频谱效率方面具有优势的数字调制技术。
然而，在应用中需要注意相位偏移和相位噪声对其性能的影响，并且需要克服相位恢复和符号恢复过程的复杂性。
