信息插座的实验报告1. 实验目的本次实验旨在设计并制作一个信息插座,实现对电器的远程控制和监控功能。
通过本实验,学生可以了解远程控制技术和物联网技术的基本原理,并掌握信息插座的制作方法和使用过程。
2. 实验原理信息插座是基于无线通信技术和物联网技术的智能插座,通过与手机或者电脑等设备配对,可以实现电器的远程控制和监控。
其中,无线通信模块负责与设备进行通信,通过与手机或者电脑等设备配对,接收和发送控制信号。
物联网技术则负责将信息插座连接到互联网,实现远程控制和监控。
3. 实验器材和材料- Arduino主控板x1- 无线通信模块x1- 继电器模块x1- 杜邦线若干- 信息插座外壳x1- 手机或电脑等控制设备4. 实验步骤4.1 硬件连接首先,将Arduino主控板与无线通信模块和继电器模块连接。
将Arduino与无线通信模块通过杜邦线的串口连接,并通过杜邦线将继电器模块与Arduino连接。
4.2 软件编程使用Arduino开发环境编写程序,通过串口与无线通信模块进行通信,并通过继电器控制电器的开关。
具体编程步骤如下:1. 导入相应的库文件,包括无线通信库和继电器控制库。
2. 配置无线通信模块,包括设置通信频率和通信速率等参数。
3. 监听无线通信模块的接收缓冲区,获取控制信号。
4. 解析控制信号,判断是打开还是关闭电器。
5. 控制继电器模块,打开或者关闭电器。
4.3 测试实验将程序烧录到Arduino主控板上,然后将实验器材连接到电源。
使用手机或电脑等设备连接无线通信模块,并发送控制信号。
观察实验器材是否正常工作,电器是否按照控制信号进行开关。
5. 实验结果与分析经过多次测试,信息插座实验成功实现了对电器的远程控制和监控。
通过手机或者电脑等设备,可以方便地对电器进行开关控制,实现了远程操作的目的。
在实验过程中,我们还注意到无线通信模块的性能对操作响应时间和通信稳定性有一定影响,需要进一步优化。
6. 实验总结本次实验通过设计并制作信息插座,掌握了远程控制技术和物联网技术的基本原理,并成功实现了电器的远程控制和监控。

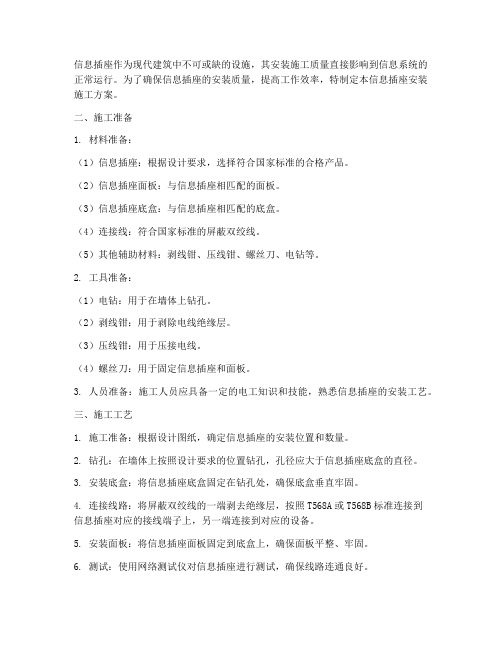

信息插座作为现代建筑中不可或缺的设施,其安装施工质量直接影响到信息系统的正常运行。
为了确保信息插座的安装质量,提高工作效率,特制定本信息插座安装施工方案。
二、施工准备1. 材料准备:(1)信息插座:根据设计要求,选择符合国家标准的合格产品。
(2)信息插座面板:与信息插座相匹配的面板。
(3)信息插座底盒:与信息插座相匹配的底盒。
(4)连接线:符合国家标准的屏蔽双绞线。
(5)其他辅助材料:剥线钳、压线钳、螺丝刀、电钻等。
2. 工具准备:(1)电钻:用于在墙体上钻孔。
(2)剥线钳:用于剥除电线绝缘层。
(3)压线钳:用于压接电线。
(4)螺丝刀:用于固定信息插座和面板。
3. 人员准备:施工人员应具备一定的电工知识和技能,熟悉信息插座的安装工艺。
三、施工工艺1. 施工准备:根据设计图纸,确定信息插座的安装位置和数量。
2. 钻孔:在墙体上按照设计要求的位置钻孔,孔径应大于信息插座底盒的直径。
3. 安装底盒:将信息插座底盒固定在钻孔处,确保底盒垂直牢固。
4. 连接线路:将屏蔽双绞线的一端剥去绝缘层,按照T568A或T568B标准连接到信息插座对应的接线端子上,另一端连接到对应的设备。
5. 安装面板:将信息插座面板固定到底盒上,确保面板平整、牢固。
6. 测试:使用网络测试仪对信息插座进行测试,确保线路连通良好。
7. 清理:清理施工现场,保持整洁。
四、质量控制1. 材料质量:选用符合国家标准的合格产品,确保信息插座的安装质量。
2. 施工工艺:严格按照施工工艺进行操作,确保信息插座的安装质量。

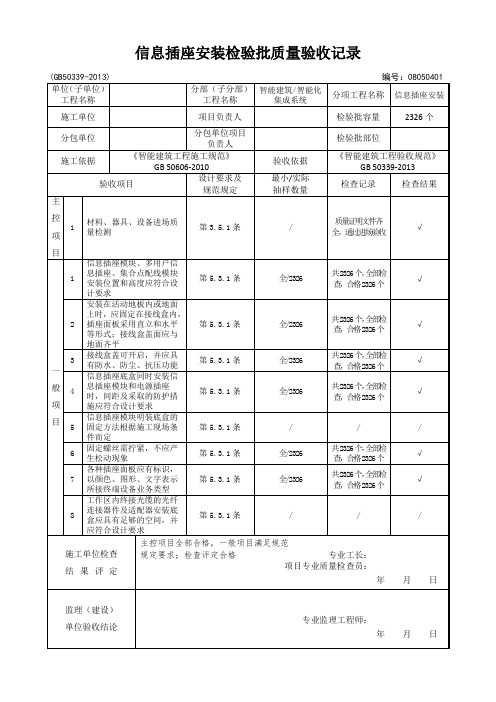

3. 工程验收:在信息插座安装完成后,进行工程验收,确保信息插座的安装质量符合设计要求。
五、安全措施1. 施工人员应佩戴绝缘手套、绝缘鞋等防护用品。
2. 施工现场应设置警示标志,防止他人误入。
3. 施工过程中,注意用电安全,避免触电事故。
4. 施工完成后,对施工现场进行清理,确保无安全隐患。
六、施工进度根据工程实际情况,制定合理的施工进度计划,确保信息插座的安装工作按时完成。
一、实训目的1. 掌握电源插座和网线插座的正确接法。
2. 熟悉不同类型插座的结构和功能。
3. 培养安全操作意识和动手能力。
二、实训时间2023年10月26日三、实训地点XXX学院电工实验室四、实训器材1. 电源插座(单相三线、单相二线、五孔带开关)2. 网线插座3. 双绞线4. 电线剥皮钳5. 压线钳6. 电线7. 86盒面板8. 电线绝缘胶带9. 老虎钳五、实训内容1. 电源插座接法- 单相三线插座接法:左零右火,上地。
- 单相二线插座接法:左零右火。
- 五孔带开关插座接法:火线接入开关,零线接入N孔,地线接入地线孔。
2. 网线插座接法- 使用剥线钳剥去双绞线外皮,露出四对双绞线。
- 按照信息模块上所指示的色标选择线序模式,将四对双绞线分别压入对应的槽位。
- 将打好线的信息模块装到86盒面板上。
六、实训步骤1. 准备工作- 确认插座类型和接法要求。
- 准备好所需工具和材料。
2. 电源插座接法- 按照标准颜色要求,将火线接入相应的接线孔。
- 零线接入另一接线孔。
- 对于三线插座,将地线接入地线孔。
3. 网线插座接法- 剥去双绞线外皮,露出四对双绞线。
- 按照信息模块上所指示的色标选择线序模式,将四对双绞线分别压入对应的槽位。
- 将打好线的信息模块装到86盒面板上。
4. 实验验证- 检查接线是否正确,确保没有短路或漏接。
- 进行通电测试,验证插座和网线插座的正常工作。
七、实训结果通过本次实训,成功掌握了电源插座和网线插座的接法,了解了不同类型插座的结构和功能。
在操作过程中,严格遵守安全操作规程,确保了实验的安全进行。
八、实训心得1. 在接线过程中,要严格按照标准接法进行,确保电路的正常运行。
2. 操作时要细心,避免短路或漏接。
3. 熟练掌握各种工具的使用方法,提高工作效率。
4. 安全意识要强,严格遵守实验室安全规定。
九、总结本次插座接法实训,使我对电工基础知识有了更深入的了解,提高了自己的动手能力。
实验四信息插座的制作实验四:信息插座的制作实验目的:掌握信息插座的制作原理和步骤,了解信息插座的组成结构和功能。
实验器材:1. 插座插座底座和面板2. 多功能工具3. 铜导线4. 压线钳5. 电子设备(如电灯、电脑等)6. 电源线和插头实验原理:信息插座主要由插座插座底座、面板以及相关的电子元器件组成。
插座底座是插座的支撑架,面板则是插座的外观。
通过铜导线将电源线和插头连接到相应的插孔上,从而实现将电能传递到电子设备的功能。
实验步骤:1. 准备好插座插座底座和面板,确保其质量良好。
2. 使用多功能工具打开插座底座,可以根据需要将插座底座固定在墙壁上或其他适当的位置。
3. 确定需要连接的导线数量和长度,使用压线钳将铜导线固定在相应插座孔中,确保连接稳固。
4. 将导线的另一端连接到电源线和插头上,也可以按照需要连接到其他电子设备上。
5. 检查插座插座底座和面板的安装是否牢固,确保没有松动的部分。
6. 将电源线插头插入墙壁插座,并启动电子设备,测试插座是否正常工作。
注意事项:1. 在进行实验前,确认实验器材完好无损,电源处于关闭状态。
2. 实验过程中要注意安全操作,避免触电和其他意外事故的发生。
3. 如果对电气知识不熟悉,操作时最好有电工或专业人士的指导。
4. 请注意不要同时连接过多电子设备或超过插座额定功率,以防止设备损坏或发生火灾等安全事故。
实验结果:经过正确连接和操作,插座应当能够正常供电到相应的电子设备上,实现电能传递和使用功能。
实验拓展:可以通过更换不同类型的插座面板,来满足不同类型电子设备的插头需求,如电灯插头、电脑插头等。
也可以通过增加插座孔的数量和位置来满足多个电子设备的使用需求。
实验1-安装信息插座信息插座的制作一、实验目的与要求:1. 了解信息插座的面板、模块、底座规格和种类;2. 掌握信息模块的打线方法;3. 掌握信息插座的安装方法;4.掌握信息插座安装后的检测方法。
二、实验环境:(硬件环境、软件环境)1. 技能训练工作台(带RJ45模块化配线架、信息插座) 1个/组2. 4对8芯UTP双绞线 3m/组3. 信息模块MOU456-WH 4个/组4. 剥线钳、压线钳、一齿打线工具、简易测线仪各1件/组三、实验内容:(原理、操作步骤、程序代码等)1. 信息模块的端接信息模块分打线模块(又称冲压型模块)和免打线模块(又称扣锁端接帽模块)两种,所有模块的每个端接槽都有T568A和T568B 接线标准的颜色编码,通过编码可以确定双绞线电缆每根线芯的准确位置。
下面是信息模块端接的具体步骤:第1步:把线的外皮用剥线器剥去2-3cm第2步:用剪刀把撕剥绳剪掉第3步:按照模块上的B标线序分好线对,并放入相应的位置第4步:各个线对不用打开直接入相应位置第5步:当线对都放入相应的位置后检查各线对是否正确第6步:用准备好的一齿打线工具(刀要与模块垂直,刀口向外)逐条压入并切断多余的线第7步:再检查一次线序第8步:无误后给模块安装保护帽第9步:一个模块安装完毕2. 信息插座的安装(信息模块一端安装在底座上、另一端安装在模块化配线架上)信息插座安装步骤如下:(1)将双绞线从线槽或线管中通过进线孔拉入到信息插座底盒中;(2)为便于端接、维修和变更,线缆从底盒拉出后预留15cm 左右后将多余部分剪去;(3)端接信息模块;(4)将容余线缆盘于底盒中;(5)将信息模块插入面板中;(6)合上面板,紧固螺钉,插入标识,完成安装。
3. 测试使用测线仪测试信息模块安装、导通情况。
四、实验体会通过本实验基本掌握了打线模块和免打线模块的端接方法以及信息插座的安装方法。
注意的地方:端接信息模块时要保证线序的准确;使用打线工具时时刀要与模块垂直,刀口向外;。
湖南第一师范学院信息科学与工程系实验报告
课程名称:网络综合布线技术与工程成绩评定:
实验项目名称:安装信息插座指导教师:赵晋琴
学生姓名:张云辉学号:03080130831 专业班级:08计网1班
实验项目类型:基础实验地点:实验楼B101实验时间:2010年05月28日
一、实验目的与要求:
1.了解信息插座的面板、模块、底座规格和种类;
2.掌握信息模块的打线方法;
3. 掌握信息插座的安装方法;
4.掌握信息插座安装后的检测方法。
二、实验环境:(硬件环境、软件环境)
1. 技能训练工作台(带RJ45模块化配线架、信息插座)1个/组
2. 4对8芯UTP双绞线3m/组
3. 信息模块MOU456-WH 4个/组
4. 剥线钳、压线钳、一齿打线工具、简易测线仪各1件/组
三、实验内容:(原理、操作步骤、程序代码等)
1. 信息模块的端接
信息模块分打线模块(又称冲压型模块)和免打线模块(又称扣锁端接帽模块)两种,所有模块的每个端接槽都有T568A和T568B 接线标准的颜色编码,通过编码可以确定双绞线电缆每根线芯的准确位置。
下面是信息模块端接的具体步骤:
第1步:把线的外皮用剥线器剥去2-3cm
第2步:用剪刀把撕剥绳剪掉
第3步:按照模块上的B标线序分好线对,并放入相应的位置
第4步:各个线对不用打开直接入相应位置
第5步:当线对都放入相应的位置后检查各线对是否正确
第6步:用准备好的一齿打线工具(刀要与模块垂直,刀口向外)逐条压入并切断多余的线
第7步:再检查一次线序
第8步:无误后给模块安装保护帽
第9步:一个模块安装完毕
2. 信息插座的安装(信息模块一端安装在底座上、另一端安装在模块化配线架上)
信息插座安装步骤如下:
(1)将双绞线从线槽或线管中通过进线孔拉入到信息插座底盒中;
(2)为便于端接、维修和变更,线缆从底盒拉出后预留15cm 左右后将多余部分剪去;
(3)端接信息模块;
(4)将容余线缆盘于底盒中;
(5)将信息模块插入面板中;
(6)合上面板,紧固螺钉,插入标识,完成安装。
3. 测试
使用测线仪测试信息模块安装、导通情况。
四、实验体会
通过本实验基本掌握了打线模块和免打线模块的端接方法以及信息插座的安装方法。
注意的地方:端接信息模块时要保证线序的准确;使用打线工具时时刀要与模块垂直,刀口向外;。
