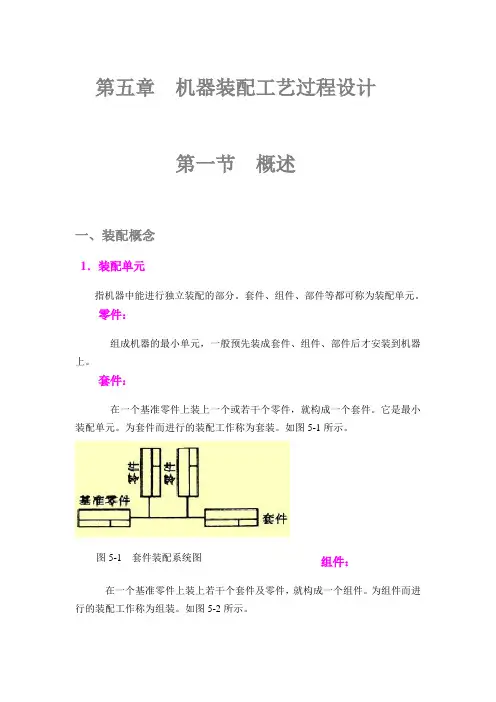

第五章机器装配工艺过程设计第一节概述一、装配概念1．装配单元指机器中能进行独立装配的部分。
套件、组件、部件等都可称为装配单元。
零件：组成机器的最小单元，一般预先装成套件、组件、部件后才安装到机器上。
套件：在一个基准零件上装上一个或若干个零件，就构成一个套件。
它是最小装配单元。
为套件而进行的装配工作称为套装。
如图5-1所示。
图5-1 套件装配系统图组件：在一个基准零件上装上若干个套件及零件，就构成一个组件。
为组件而进行的装配工作称为组装。
如图5-2所示。
部件：在一个基准零件上装上若干个组件、套件及零件，就构成一个部件。
为形成部件而进行的装配工作称为部装。
如图5-3所示总装在一个基准零件上装上若干个部件、组件、套件及零件，并最终装配成机器。
称为总装。
图5-4 机器装配系统图图5-3 部件装配系统图图5-2 组件装配系统图第二节装配工艺规程的制定装配工艺规程是指导装配生产的主要技术文件，制定装配工艺规程是生产技术准备工作的主要内容之一。
装配工艺规程对保证装配质量、提高装配生产效率、缩短装配周期、减轻工人劳动强度、缩小装配占地面积、降低生产成本等都有重要的影响。
它取决于装配工艺规程制定的合理性，这就是制定装配工艺规程的目的。
一、制定装配工艺规程的基本原则和原始资料（一）制定装配工艺规程的原则1．保证产品质量；延长产品的使用寿命2．合理安排装配顺序和工序，尽量减少手工劳动量，满足装配周期的要求；提高装配效率。
3．尽量减少装配占地面积，提高单位面积的生产率。
4．尽量降低装配成本。
（二）制定装配工艺规程的原始资料1．产品的装配图和验收技术标准2．产品的生产纲领3．生产条件二、制定装配工艺规程的步骤（一）研究产品的装配图及验收技术条件审核产品图样的完整性、正确性；分析产品的结构工艺性；审核产品装配的技术要求；分析和计算装配尺寸链。
（二）确定装配方法和组织形式1．装配方法：互换法、选配法、修配法、调整法2．组织形式:1）固定式：全部装配在一个固定的地点完成，多用于单件小批生产。
机器装配工艺过程设计概述机器装配工艺过程设计是指在机械制造过程中，将各个零部件按照一定的顺序和方法组装在一起，形成最终的成品机器的过程。
合理的机器装配工艺过程设计能够提高装配效率，降低成本，并确保装配质量。
本文将从以下几个方面介绍机器装配工艺过程设计的内容：1.工艺流程设计2.工装设计3.人力资源配置4.装配技术要求5.质量控制工艺流程设计机器装配工艺流程设计是指根据机器的结构和功能要求，将装配过程划分为一系列步骤并确定每个步骤的操作方法和顺序。
在设计工艺流程时，需要考虑以下几个因素：•零部件的尺寸和形状：根据零部件的尺寸和形状，确定合适的装配顺序和方法。
通常情况下，应先装配较大的零部件，再逐步装配较小的零部件。
•零部件之间的关联关系：考虑零部件之间的关联关系，确定合适的装配顺序，确保装配的顺利进行。
•装配的工装和设备：根据具体的装配需求，设计和选择合适的工装和设备，辅助装配过程。
工装设计工装是指用于辅助装配或加工的特定装置或工具。
在机器装配工艺过程设计中，工装的设计和选择十分重要。
一个合理的工装设计可以提高装配效率，降低劳动强度，并确保装配质量。
工装设计需要考虑以下几个因素：•零部件的形状和尺寸：根据零部件的形状和尺寸设计合适的工装形状和尺寸，确保零部件的正确定位和固定。
•装配的步骤和顺序：根据装配的步骤和顺序，设计合适的工装来辅助操作，提高装配效率。
•装配的力和力矩：根据装配过程中需要施加的力和力矩确定合适的工装设计，保证力的传递和施加。
人力资源配置对于机器装配工艺过程设计来说，人力资源的合理配置是十分重要的。
一个合理的人力资源配置能够提高装配效率，并保证装配的质量。
在进行人力资源配置时，需要考虑以下几个因素：•技术水平：根据不同的装配工序和难度，合理分配装配人员。
对于需要较高技术水平的工序，应指派技术熟练的工人。
•岗位流程：根据装配的步骤和顺序，合理安排人员的岗位流程。
确保装配流畅和协调。
