竭诚为您提供优质文档/双击可除8259中断控制器实验报告篇一:8259中断控制器实验报告8259中断控制器实验报告作者:一实验目的1,掌握8259A的工作原理。
2,掌握编写中断服务程序方法。
3,掌握初始化中断向量的方法。
二,实验设备cpu挂箱,8086cpu模块图1-cpu挂箱三,实验内容用电平开关的输出作为中断源,每个开关对应于一个中断源。
在中断服务程序中,通过74Ls273输出一个数据,以点亮于中断源对应位置的LeD灯。
四,实验原理1.本实验用到三部分电路:电平开关电路、简单I/o扩展电路和8259中断控制器电路;2.8086的中断系统是向量中断方式,内存中特定位置有一中断向量表,表内存有不同中断类型的中断向量,不同的中断向量对应不同的偏移地址;3.中断类型由8359通过数据总线送给8086,8086内部电路会将该类型值自动乘4,而后赋给指令指针,从而转向中断向量表的相应单元取得中断入口地址,之后就进入中断服务程序;4.中断类型的高5位由8359寄存器Icw2决定,低3位由中断源IRx的编码自动填充,IRo~IR7的编码分别是000,001,010,011,100,101,110,111。
五,实验步骤1,实验接线cs0-cs8259cs1-cs27300~07-LeD1~LeD8K1~K8-IR0~IR7InT-InT(8086cpu板)InTA-InTA(8086cpu板)2,编译调试程序3,全速运行程度,拨动某一电平开关,观察LeD的亮灭情况。
六,实验结果全速运行程序,由上向下拨动开关时,相应位置的LeD灯点亮,其余LeD灯全灭七,源代码Assumecs:coDecoDesegmenTpubLIcoRg100hsTART:moVcx,0sTART1:cLImoVDx,04A0hmoVAx,13houTDx,AxmoVDx,04A2hmoVAx,80h ouTDx,AxmoVAx,01houTDx,AxmoVAx,00houTDx,AxnopmoVAx,0moVDs,AxmoVADDDI,2DI,200hmoVDs:[DI],100h;初始化中断向量表moVAx,oFFseTint0moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint1moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint2moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint3moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint4moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint5moVDs:[DI],AxADDDI,2moVAx,oFFseTint6moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint7moVDs:[DI],AxADDDI,2;上述程序为芯片8259的初始化程序moVDs:[DI],100hmAIn:moVAx,0sTIwAITIng:cmpAx,0hJewAITIngmoVDx,04b0houTDx,AxmoVcx,0 DeLAY:LoopDeLAYJmpsTART1Int0:cLInopmoVAx,oFehIReTInt1:cLInopmoVAx,oFDhIReTInt2:cLInopmoVAx,oFbhIReTInt3:cLInopmoVAx,oF7hIReTInt4:cLInopmoVAx,oeFhIReTInt5:cLInopmoVAx,oDFhIReTInt6:cLInopmoVAx,obFhIReTInt7:cLInopmoVAx,o7FhIReT篇二:8259中断控制实验报告深圳大学实验报告班级:实验时间:实验报告提交时间:教务处制篇三:8259中断控制实验报告实验六8259中断控制一、实验目的1.学习8086/8088cpu中断系统的知识。
实验六. 8259单级中断控制器实验内容一、8259单级中断控制器实验目的:1.掌握8259中断控制器的接口方法.2.掌握8259中断控制器的应用编程.二、实验内容:本系统中已设计有一片8259A中断控制芯片,工作于主片方式,8个中断请求输入端IR0~IR7对应的中断型号为8~F,其和中断矢量关于如下表所示。
8259中断源中断类型号中断矢量表地址IR0 8 20H~23HIR1 9 24H~27HIR2 A 28H~2BHIR3 B 2CH~2FHIR4 C 30H~33HIR5 D 34H~37HIR6 E 38H~3BHIR7 F 3CH~3FH根据实验原理图5-14,8259A和8088系统总线直接相连,8259A 上连有一系统地址线A0,故8259A 有2 个端口地址,本系统中为20H、21H。
20H 用来写ICW1, 21H 用来写ICW2、ICW3、ICW4,初始化命令字写好后,再写操作命令字。
OCW2、OCW3 用口地址20H,OCW1用口地址21H。
图5-14中,使用了3号中断源,IR3插孔和SP插孔相连,中断方式为边沿触发方式,每按一次AN按钮产生一次中断信号,向8259A发出中断请求信号。
如果中断源电平信号不符规定要求则自动转到7号中断,显示"Err"。
CPU响应中断后,在中断服务中,对中断次数进行计数并显示,计满5次结束,显示器显示"8259Good"。
三、实验线路连接:8259A的IR3插孔和脉冲发生器单元SP插孔相连。
SP插孔初始电平置为低电平。
四、实验软件清单:见随机光盘,文件名为H8259-1.ASM五、实验步骤:1、按图5-14连好实验线路2、运行实验程序:在DVCC-8086JHN上显示"8259-1"。
3、按AN按键,每按二次产生一次中断,在显示器左边一位显示中断次数,满5次中断,显示器显示"8259 good"。
8259中断控制器Overview前言8259A芯片是一个中断管理芯片,中断的来源除了来自于硬件自身的NMI中和来自于软件的INT n指令造成的软件中断之外,还有来自于外部硬件设备的中断,这些中断的可屏蔽的。
这些中断也都通过PIC(Programmable Interrupt Controller)进行控制,并传递给CPU。

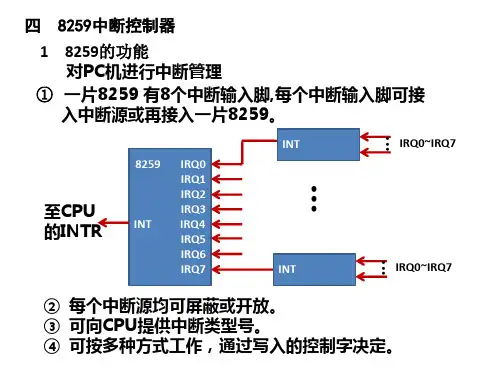

一个8259A芯片最多可接收8个中断源,但由于可以将2个或多个8259A芯片进行级连(cascade),并且最多可以级链到9个,所以最多可以接64个中断源。
如今绝大多数的PC 都拥有2个8259A,这样最多可以接收15个中断源。
通过8259A可以对单个中断源进行屏蔽。
在一个8259A芯片上有如下几个内部的寄存器:1.Interrupt Mask Register(IMR)。
2.Interrupt Request Register(IRR)。
3.In Service Register(ISR)。
IMR被用作过滤被屏蔽的中断,IRR被用作暂时放置未被进一步处理的Interrupt,当一个Interrupt正在被CPU处理时,此中断被放置在ISR中。
除了这几个寄存器之外,8259A还有一个单元叫做Priority Resolver,当多个中断同时发生时,Priority Resolver根据它们的优先级,将最高优先级的优先传递给CPU。
工作原理当一个中断请求从IR0到IR7中的某根线到达IMR时,IMR首先判断IR是否被屏蔽,如果被屏蔽,则此中断请求被丢弃;否则,则将放入IRR中。
在此中断请求不能进行下一步处理之前,它一直被放置在IRR中。
一旦发现处理中断的时机已到,Priority Resolver将从所有被放置于IRR中的中断中挑选出一个优先级最高的中断,将其传递给CPU去处理。
IR号越低的中断优先级级别越高,比如IR0的优先级是最高的。
8259A通过发送一个INTR(Interrupt Request)信号给CPU,通知CPU有一个中断到达。

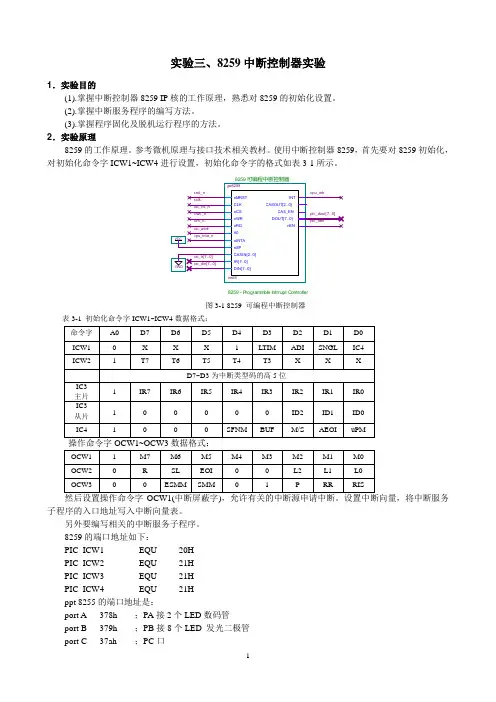

实验三、8259中断控制器实验1.实验目的(1).掌握中断控制器8259 IP核的工作原理,熟悉对8259的初始化设置。
(2).掌握中断服务程序的编写方法。
(3).掌握程序固化及脱机运行程序的方法。
2.实验原理8259的工作原理。
参考微机原理与接口技术相关教材。
使用中断控制器8259,首先要对8259初始化,对初始化命令字ICW1~ICW4进行设置,初始化命令字的格式如表3-1所示。
8259 - P rogrammble Intrrupt Controller图3-1 8259 可编程中断控制器表3-1 初始化命令字ICW1~ICW4数据格式:子程序的入口地址写入中断向量表。
另外要编写相关的中断服务子程序。
8259的端口地址如下:PIC_ICW1 EQU 20HPIC_ICW2 EQU 21HPIC_ICW3 EQU 21HPIC_ICW4 EQU 21Hppt 8255的端口地址是:port A 378h ;PA接2个LED数码管port B 379h ;PB接8个LED 发光二极管port C 37ah ;PC口ppt_ctrl 37bh ;控制字口ppi 8255的端口地址是:port A 060h ;PA接4×4键盘和LCD液晶模块port B 061h ;PB 最低位控制计数器2门控信号port C 062h ;PC pc.0控制ppi portA 输入使能ppt_ctrl 063h ;控制字口定时器/计数器8254的端口地址:PIT_CNT0 EQU 40HPIT_CNT1 EQU 41HPIT_CNT2 EQU 42HPIT_CTRL EQU 43H3.实验内容(1)中断计数显示程序本实验主要验证中断控制器8259的中断控制功能。
中断请求信号由按键产生,该按键向8259的IR1发出中断请求,每中断一次,寄存器加1计数,并通过8255的PA口外接的数码管显示出中断的次数。
PA 口输出使能由PC口最低位控制。
