人体测量方法

人体测量方法

人体测量方法（参考标准方法）赠阅本标准规定了人类工效学使用的人体测量方法，适用于用人体测量仪进行成年人和青少年的测量。

1 测量条件本标准所规定的测量方法，只有在被测者姿势、测量基准面和其他测量条件符合下列要求的前提下始有效。

1.1 基本姿势1.1.1 直立姿势(简称：立姿)被测者挺胸直立，头部以眼耳平面定位，眼睛平视前方，肩部放松，上肢自然下垂，手伸直，手掌朝向体侧，手指轻贴大腿侧面，膝部自然伸直，左、右足后跟并拢，前端分开，使两足大致呈45°夹角，体重均匀分布于两足。

为确保直立姿势正确，被测者应使足后跟、臀部和后背部与同一铅垂面相接触。

1.1.2 坐姿被测者挺胸坐在被调节到腓骨头高度的平面上，头部以眼耳平面定位，眼睛平视前方，左、右大腿大致平行，膝大致弯屈成直角，足平放在地面上，手轻放在大腿上。

为确保坐姿正确，被测者的臀部、后背部应同时靠在同一铅垂面上。

无论何种测量姿势，身体都必须保持左右对称。

由于呼吸而使测量值有变化的测量项目，应在呼吸平静时进行测量。

1.2 测量基准面1.2.1 矢状面人体测量基准面的定位是由三个互为垂直的轴(铅垂轴、纵轴和横轴)来决定的。

通过铅垂轴和纵轴的所有平面都称为矢状面。

1.2.2 正中矢状面在矢状面中，把通过人体正中线的矢状面称为正中矢状平面。

正中矢状平面将人体分成左、右对称的两个部分。

1.2.3 冠状面通过铅垂轴和横轴的所有平面都称为冠状面。

冠状面将人体分成前、后两个部分。

1.2.4 水平面与矢状面及冠状面同时垂直的所有平面都称水平面。

水平面将人体分成上、下两个部分。

1.2.5 眼耳平面通过左、右耳屏点和右眼眶下点的水平面称为眼耳平面或法兰克福平面。

1.3 测量方向1.3.1 在人体的上、下方向上，将上方称为头侧端，将下方称为足侧端。

1.3.2 在人体的左、右方向上，将靠近正中矢状面的方向称为内侧，将远离正中矢状面的方向称为外侧。

1.3.3 在四肢上，将靠近四肢附着部位的称为近位，将远离四肢附着部位的称为远位。

人因工程第11章人体测量

人因工程第11章人体测量
第 十 测一 量章
人 体
主要内容
人体测量概述； 常用的人体测量数据； 人体测量数据的应用。
人因工程第11章人体测量
第一节 人体测量概述
人体测量是指对人类身体各方面特征数据的度量， 特别是人体的尺寸和特征，包括人的重心位置，身体的 各部分尺寸，关节的运动范围和力量特性等，以及这些 数据在设计中的应用。
人因工程第11章人体测量
表11-6 我国成人男女上肢功能尺寸/mm
测量项目
立姿双手上举高 立姿双手功能上举高 立姿双手左右平展宽 立姿双臂功能平展宽 立姿双肘平展宽 坐姿前臂手前伸长 坐姿前臂手功能前伸长 坐姿上肢前伸长 坐姿上肢功能前伸长 坐姿双手上举高 跑姿体长 跪姿体高 俯卧体长 俯卧体高 爬姿体长 爬姿体高
结论：按身高1595.2～1776.8mm设计产品尺寸，将适用于 90％的东南区男性。
例11-2 已知女性A身高1610mm，试求有百分之几的东北女 性超过其高度？
解：由表11-5查得东北女性身高平均值
X =1586mm，标准差SD=51.8mm。则
Z16 1 10 5 82 640.463 5.8 1 5.8 1
人因工程第11章人体测量
二、人体尺寸测量分类
（一）静态人体尺寸测量
静态人体尺寸测量指被测量者静止地站着或坐着进行的一 种测量方法。图11-2所示为静态下测出的男性身体处于 站、坐、跪、卧、蹲等位置时的限制尺寸。
（二）动态人体尺寸测量
动态人体尺寸测量指被测量者处于动作状态下所进行的人 体尺寸测量。图11-3所示为车辆驾驶的静态图和动态图。
年龄
性别
年代
地区与 种族
职业
人因工程第11章人体测量
第三节 人体测量数据的应用

人体测量课件

人体测量课件

三、人体测量的方法
２、坐姿
被测量者上身要自然伸 直，并与椅面成垂直角度， 小腿与地面垂直，上肢自然 弯曲，双手平放大腿之上。
四、人体测量的部位(上衣)
人体测量的项目是由 测量的目的所决定的， 根据服装结构设计的需 要，人体测量主要部位 有：
四、人体测量的部位（上衣）
1、衣长
右颈肩点
1)、前衣长
袖长点
四、人体测量的部位（上衣）
7、腰节长
1)、前腰节长
右颈肩点
前腰节长由 右颈肩点通过 胸部最高点量 至腰间最细处。
胸高点 腰部最细处一点
四、人体测量的部位（上衣）
2)、后腰节长
左颈肩点 肩胛骨点
后腰节长由 左右 颈 肩点通过背部最高点 量至腰间最细处。
腰节最细处一点
四、人体测量的部位（上衣）
侧颈点
前颈点（领窝点）
侧颈点
四、人体测量的部位（上衣）
4、头围
前额丘
以前额丘和后枕 骨为测点，用软尺 围量一周的长度。
四、人体测量的部位（上衣）
5、总肩宽
从后背左肩 端点经颈椎点 至右肩端点的 距离。
颈椎点
左肩端点
右肩端点
四、人体测量的部位（上衣） 6、袖长
肩端点（肩骨外端）
肩骨外端向下量 至所需长度。
服装结构制图
人体测量
主讲：添添妈
一、人体测量的定义
人体测量是指测量 人体有关部位的长度、 宽度、围度等，作为服 装结构制图时的直接依 据。
二、测体工具
１、软尺
软尺是测量人体的主要 工具，要求质地柔软，稳定 不伸缩，刻度清晰。
２、腰节带（测腰节用）
三、人体测量的方法
１、立姿
被测者两腿并拢，两脚自然分开成 60°,全身自然伸直，双肩放松，双臂 下垂贴于身体两侧。测量者位于被测 量者的左侧（，后）被测量者位于测量者 的右侧（。前）按照先上装后下装，先长 度后围度，最后测量局部的程序进行 测量。

人因工程教材《第11章_人体测量》。

人因工程教材《第11章_人体测量》。

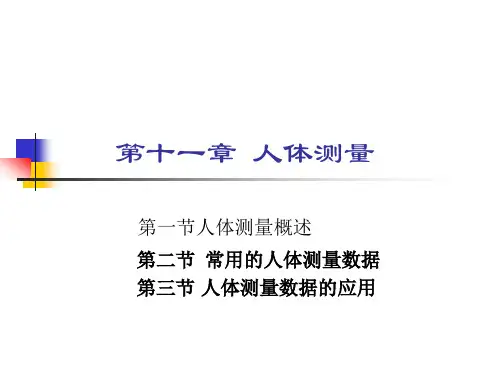

第十一章 人体测量
第一节人体测量概述 第二节 常用的人体测量数据 第三节 人体测量数据的应用
第一节 人体测量概述
人体测量学是一门新兴的学科，它是通过 测量人体各部位尺寸来确定个体之间和群体之 间在人体尺寸上的差别，用以研究人的形态特 征，从而为各种工业设计和工程设计提供人体 测量数据。这些测量数据对工作空间的设计， 机器、设备设计以及操纵装置等设计具有重要 意义，并直接关系到合理地布置工作地，保证 合理的工作姿势，使操作者能安全、舒适、准 确地工作，减少疲劳和提高工作效率。
一、人体测量的基本术语
（四）支承面、衣着和测量精确度 支撑面。立姿时站立的地面或平台以及坐姿时的 椅平面应是水平的、稳固的、不可压缩的。 衣着。要求被测量者裸体或穿着尽量少的内衣(例 如只穿内裤和汗背心)测量，在后者情况下，测 量胸围时，男性应撩起汗背心，女性应松开胸罩 后进行测量。 测量值读数精度。线性测量项目测量值读数精确 度为1mm，体重读数精确度为0.5kg。
（二）测量基准面
3.水平面 与矢状面及冠状面同时垂直的所有 平面都称为水平面。水平面将人体分成上、 下两部分。 4.眼耳平面 通过左、右耳屏点及右眼眶下点 的水平面称为眼耳平面或法兰克福平面。
一、人体测量的基本术语
（三）测量方向 （1）在人体上、下方向上，将上方称为头侧端， 下方称为足侧端。 （2）在人体左、右方向上，将靠近正中矢状面的方 向称为内侧，远离正中矢状面的方向称为外侧。 （3）在四肢上，将靠近四肢附着部位的称为近位， 远离四肢附着部位的称为远位。 （4）对于上肢，将桡骨侧称为桡侧，尺骨侧称为尺 侧。 （5）对于下肢，将胫骨侧称为胫侧，腓骨侧称为腓 侧。
一、人体测量的基本术语
（二）测量基准面，如图11-1所示 1.矢状面 通过铅垂轴和纵轴的平面及与其平行的 所有平面都称为矢状面。 正中矢状面 在矢状面中，把通过人体正中线的矢 状面称为正中矢状面。正中矢状面将人体分成左、 右对称的两部分。 2.冠状面 通过铅垂轴和横轴的平面及与其平行的 所有平面都称为冠状面。冠状面将人体分成前、后 两部分。

第11章 人体测量

第11章 人体测量

学习内容：



基本术语 人体测量尺寸分类 测量方法 选用相关数据时应注意问题 主要统计指标 人体测量数据的应用 人体各部分结构参数计算 身高尺寸在设计中的应用
一、人体测量的基本术语
GB/T5703-1999《用于技术设计的人体测量基础项目》
（一）测量基准面 1、矢状面 正中矢状面 2、冠状面 3、水平面 4、眼耳平面：通过左、
f f1 f 2
min
上下铺最小设计尺寸为： x
xa f
7、根据具体情况，确定心理修正量(Δp)



为了克服人们心理上产生的空间压抑感、高度恐惧 感等心理感受，或者为了满足人们求美、求奇等心 理需求，在人体基本功能尺寸的基础上加入合适的 心理修正量。 通常通过被试着主观评价表的评分结果进行统计分 析获取心理修正量。 最佳上下铺净空高度值为：
分组 百分 位数 测量项目
单位：mm
女（18-60岁）
男（18-60岁） 1 836 599 729 5 858 615 749 10 870 624 761 50 908 657 798 90 947 691 836 95 958 701 847 99 979 719 868 1 789 563 678 5 809 579 695
3.巳知某地区人的足长均值＝264.0mm，标准差SD＝ 45.6mm，求适用该地区90%的人们穿的鞋子长度值。 4.为什么说人体测量参数是一切设计的基础? 5.如何选择百分位和适用度? 6.为什么要进行功能修正量和心理修正量的确定?怎样确定?
图11-2 男性身 体处于 不同位 置时的 限制尺 寸
6、根据具体情况，确定合理的功能修正量 项目 尺寸修正量mm 修正原因 （ Δf）

人体尺寸测量

人体尺寸测量

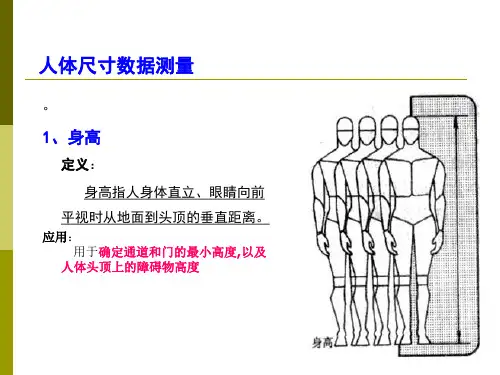

17、最大人体厚度
•定义： 一般为胸（或腹）部厚度。
•应用： 在紧张的空间里考虑间隙尺寸
定义： 眼至头顶高度。
•应用： 确定电影院等场所前后排
座位的高度。
19、手功能高
•定义： 人站立手臂下垂时，手心离
地面的距离。 •应用：
楼梯扶手高度，一般楼梯扶 手高于手功能高100mm以上。
用于头顶上方控制装置和开关 的位置。 百分位选择：5% 数据：
男：5%1499mm 女：5%1402mm 美国尺寸
16、侧向手握距离
定义： 指人直立，手侧向平伸握
住横杆，一直伸展到没有感到 不舒服或拉得过紧的位置，这 时从人体中线到横杆外侧的水 平距离。 应用：
确定侧向控制开关等装置 的位置，还可为建筑适合室内 设计师用于某些特定的场所。 例如 医院、实验室等。
9、 大腿厚度
定义： 从座椅表面到大腿与腹部交界处
的垂直距离。 应用：
设计柜台、书桌、会议桌、家具 及其它一些室内设备的关键尺寸，特 别是有直拉式抽屉的工作面。使大腿 上方与障碍物保持一定距离。 注意：
应考虑座椅软垫的弹性和膝高度 等。
10、 膝盖高度
定义： 从地面到膝盖骨中点的垂直距离。
14、垂直手握高度
定义： 指人站立、手握横杆，然
后使横杆上升到不使人感到不舒 服或拉得过紧的限度为止，此时 从地面到横杆顶部的垂直距离。
应用： 用于确定开关、控制器、
拉杆、把手、书架以及衣帽架 等的最大高度。
15、坐姿时垂直手握高度
定义： 人坐直手向上伸直时，座椅面到
中指末梢的垂直距离。 应用：
应用： 这些数据确定从地面到书桌、餐桌、
柜台底面距离的关键尺寸，尤其适用于 使用者把大腿放在家具下面的场合。坐 着的人与家具底面之间的靠近程度，决 定了膝盖高度和大腿厚度是否是关键尺 寸。

人体测量实验报告

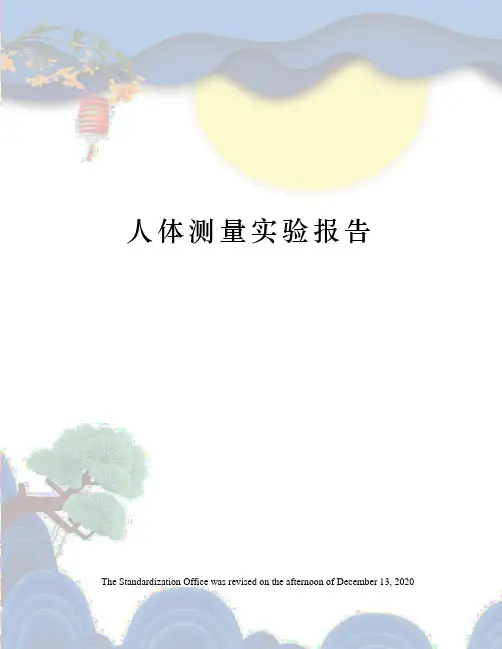

人体测量实验报告The Standardization Office was revised on the afternoon of December 13, 2020实验一人体测量一、试验小组成员及分工二、实验目的1.掌握如何获取人体计量尺寸的方法2.掌握如何应用人体尺寸进行作业空间设计三、实验内容1.测量人体的12个主要指标2.设计一个舒适的数据输入工作地四、实验仪器身高坐高计、人体形体测量尺（长马丁尺、中马丁尺、短马丁尺、直角规）、人体秤等五、实验步骤及方法1.测量小组全体成员的13个人体主要指标，填入表1－1。

测量时应在呼气与吸气的中间进行。

其次序为从头向下到脚；从身体的前面，经过侧面，再到后面。

测量时只许轻触测点，不可紧压皮肤，以免影响测量的准确性。

某些长度的测量，即可用直接测量法，也可用间接测量法——两种尺寸相加减。

测量者要求脱掉外套。

表1－1 身体测量数据及使用仪器单位：cm2.设计一个舒适的数据输入工作地根据所学知识设计符合所测人群使用的舒适的数据输入工作地。

包含座高、键盘高度、显示器高度以及显示器距离眼睛的距离等。

设计简图如下图1—1。

座高：以座椅使用者群体“小腿加足高”的第五百分位数38.60cm作参考，使椅面高度稍低于这一测量值。

所以座椅高度取值38cm。

键盘高：坐姿大腿厚第95百分位数为15.95cm，坐姿肘高第5百分位数为23.61cm，心理修正量取8cm，考虑到键盘高稍低于坐姿肘高为最佳所以键盘高为38+23.61+8=69.61cm。

取值69cm显示器高：设计抽屉高度为14cm,显示器的垂直高度为22cm,所以显示器的高度为69+14+22=105cm显示器距离眼睛：屏幕边长约为305cm ，此时视距最小为305/（2tan15）=569mm,即 56.9cmm i n 55.3875.63~74.6341.906914 229 28 40.5338 573、利用excel求出的各测量尺寸与身高的回归公式中的m值，并画出简图如下。

人体测量及其应用

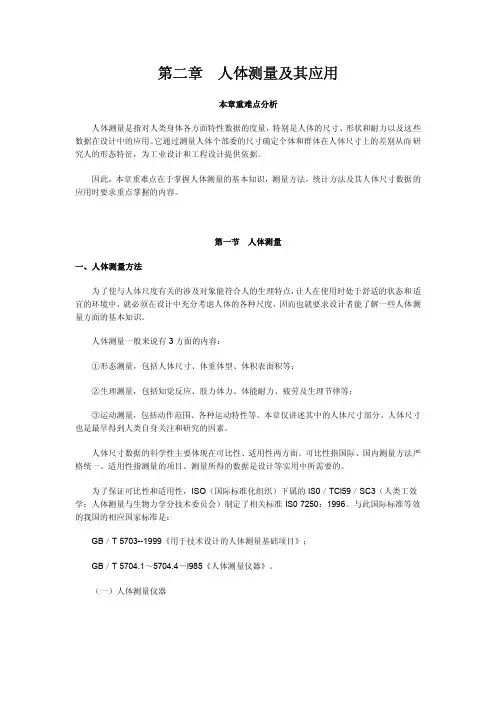

第二章人体测量及其应用本章重难点分析人体测量是指对人类身体各方面特性数据的度量，特别是人体的尺寸、形状和耐力以及这些数据在设计中的应用。

它通过测量人体个部委的尺寸确定个体和群体在人体尺寸上的差别从而研究人的形态特征，为工业设计和工程设计提供依据。

因此，本章重难点在于掌握人体测量的基本知识，测量方法，统计方法及其人体尺寸数据的应用时要求重点掌握的内容。

第一节人体测量一、人体测量方法为了使与人体尺度有关的涉及对象能符合人的生理特点，让人在使用时处于舒适的状态和适宜的环境中，就必须在设计中充分考虑人体的各种尺度，因而也就要求设计者能了解一些人体测量方面的基本知识。

人体测量一般来说有3方面的内容：①形态测量，包括人体尺寸、体重体型、体积表面积等；②生理测量，包括知觉反应、肢力体力、体能耐力、疲劳及生理节律等；③运动测量，包括动作范围、各种运动特性等。

本章仅讲述其中的人体尺寸部分。

人体尺寸也是最早得到人类自身关注和研究的因素。

人体尺寸数据的科学性主要体现在可比性、适用性两方面。

可比性指国际、国内测量方法严格统一。

适用性指测量的项目、测量所得的数据是设计等实用中所需要的。

为了保证可比性和适用性，ISO（国际标准化组织）下属的IS0／TCl59／SC3（人类工效学：人体测量与生物力学分技术委员会）制定了相关标准IS07250：1996。

与此国际标准等效的我国的相应国家标准是：GB／T5703--1999《用于技术设计的人体测量基础项目》；GB／T5704.1～5704.4－l985《人体测量仪器》。

（一）人体测量仪器GB／T5704．1—1985《人体测量仪器》等规定的部分人体测量工具有人体测高仪、人体测量用直角规、人体测量用弯角规、人体测量用三脚平行规、体重计以及人体测量用角度计、软尺等，参看图2－1～图2－5。

图2－1人体测高仪图2－2人体测量用直角规图2－3人体测量用弯脚规图2－4人体测量用角度针图2－5人体测量用软尺（二）人体测量的条件国家标准GB／T5703--1999对人体尺寸测量的被测者衣着和支撑面、基准轴和基准面、测量姿势等测量条件都作了详尽、具体的规定。

人因工程教材《第11章人体测量》-课件


第二节 常用的人体测量数据
一、 我国成年人人体结构(静态)尺寸 参阅GB10000－88我国成年人人体尺寸国家
标准，主要包括： (一) 人体主要尺寸, 见图11-4和表11-1 (二) 立姿人体尺寸，见图11-5和表11-2 (三) 坐姿人体尺寸，见图11-6和表11-3 (四) 人体水平尺寸，见图11-7和表11-4
一、人体测量的基本术语
（一）基本姿势
立姿 指被测者挺胸直立，头部以眼耳平面定位， 眼睛平视前方，肩部放松，上肢自然下垂，手伸 直，手掌朝向体侧，手指轻贴大腿侧面，膝部自 然伸直，左、右足后跟并拢，前端分开，使两足 大致呈45°夹角，体重均匀分布于两足。 坐姿 指被测者挺胸坐在被调节到腓骨头高度的 平面上，头部以眼耳平面定位，眼睛平视前方， 左、右大腿大致平行，膝弯屈大致成直角，足平 放在地面上，手轻放在大腿上。
二、人体尺寸测量分类
人体测量学：通过测量人体各部位尺寸来 确定个体之间和群体之间在人体尺寸上的 差别，用以研究人的形态特征，使设计更 适于人。
测量数据： 1、静态人体尺寸测量，见图11-2 2、动态人体尺寸测量，见图11-3
三、人体测量方法
(一) 测量仪器
1. 人体测高仪，见图； 2. 人体测量用直脚规，见图； 3. 人体测量用弯脚规，见图； 此外，还有人体测量用三脚平行规，坐高椅，量 足仪，软卷尺以及医用磅秤等。
女（18~55岁）
P5
P50
P96
1845
1968
2089
1741
1860
1976
1457
1559
1659
1248
1344
1438
756
811
869
383

苏教版生物七年级下册第十一章 人体内的废物排入环境综合检测(含解析)

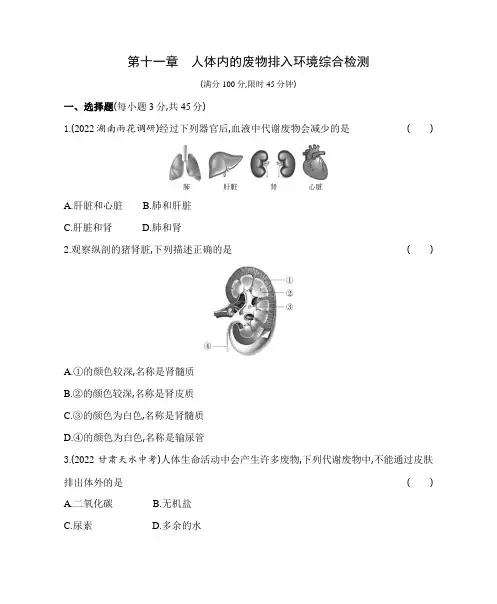

第十一章人体内的废物排入环境综合检测(满分100分,限时45分钟)一、选择题(每小题3分,共45分)1.(2022湖南雨花调研)经过下列器官后,血液中代谢废物会减少的是()A.肝脏和心脏B.肺和肝脏C.肝脏和肾D.肺和肾2.观察纵剖的猪肾脏,下列描述正确的是()A.①的颜色较深,名称是肾髓质B.②的颜色较深,名称是肾皮质C.③的颜色为白色,名称是肾髓质D.④的颜色为白色,名称是输尿管3.(2022甘肃天水中考)人体生命活动中会产生许多废物,下列代谢废物中,不能通过皮肤排出体外的是() A.二氧化碳 B.无机盐C.尿素D.多余的水4.(2022广东揭东期中)形成尿液的基本单位是()A.细胞B.肾单位C.肾小球D.肾小囊5.(2022河北石家庄中考)下列关于人体泌尿系统的叙述,正确的是()A.尿液的形成和排出都是间歇的B.膀胱是形成和贮存尿液的器官C.左右两侧的输尿管直通体外D.肾脏的肾小球具有滤过功能6.(2021福建福州质检)取某健康人肾脏不同部位的液体,进行分析测量,得到如表数据(单位:克/100毫升)。
