双色模具知识培训教案资料

双色模具设计入门资料双色模具使用双色/双料注射机，可生产出两种胶料(硬胶为主，再加上软胶配合)及不同颜色的产品，特别适宜于成形有永久标记符合的各种按键。

其优点是：同时成形缩短了生产周期，提高生产效率。

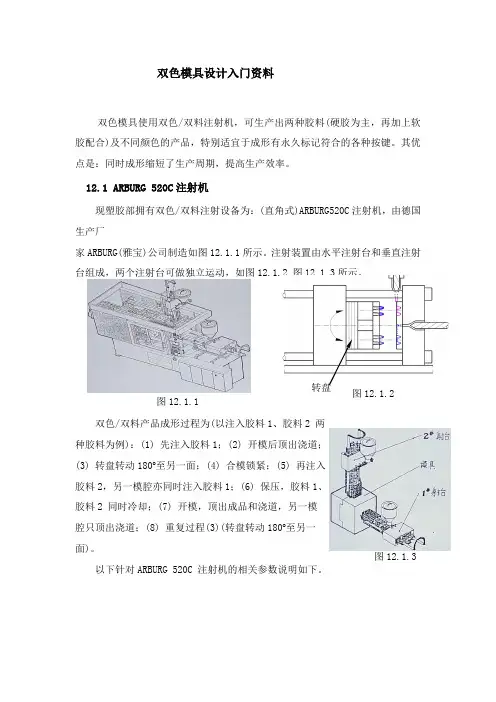

12.1 ARBURG 520C注射机现塑胶部拥有双色/双料注射设备为：(直角式)ARBURG520C注射机，由德国生产厂家ARBURG(雅宝)公司制造如图12.1.1所示。

注射装置由水平注射台和垂直注射台组成，两个注射台可做独立运动，如图12.1.2 图12.1.3所示。

双色/双料产品成形过程为(以注入胶料1、胶料2 两种胶料为例)：(1) 先注入胶料1；(2) 开模后顶出浇道；(3) 转盘转动1808至另一面；(4) 合模锁紧；(5) 再注入胶料2，另一模腔亦同时注入胶料1；(6) 保压，胶料1、胶料2 同时冷却；(7) 开模，顶出成品和浇道，另一模腔只顶出浇道；(8) 重复过程(3)(转盘转动1808至另一面)。

以下针对ARBURG 520C 注射机的相关参数说明如下。

图12.1.2转盘图12.1.1图12.1.312.1.1 设备技术规格(1) 相关规格如下表：注：1)X表示模具所需求的最大开模行程，该机采用全液压直压式锁模；2)参数项所列值均为未包括附加板(混合射嘴板或回转板)；3)双色模容模宽度、高度另见12.2.2节及图12.2.2所示。

(2) 设备容模结构尺寸，如图12.1.4所示。

(3) 设备垂直注射嘴与模具三种配合形式如图12.1.5所示；为方便加工，优先选用第一种形式。

图12.1.4定机板动机板设备水平注射嘴与模具的配合，其模具唧嘴结构如图12.1.6 图12.1.7所示。

12.1.2 回转板尺寸回转板属于附加板，安装在动机板上，回转板结构尺寸如图12.1.8所示。

回转由抽芯机构油压驱动，可做+/-180 转动，仅适用于双色/双料注射。

回转板上与模具配合尺寸如图12.1.9所示，中部冷却水道局部放大图如图12.1.10所示。

模具设计结构设计必备知识：双色注塑模具介绍1双色注塑模具简介双色注塑产品以其较传统注塑优良的结构和外观，得到越来越多人的认可，其主要的优点如下：A.产品精度高，品质稳定；B.结构强度好，耐久性佳；C.配合间隙小，良好外观；D.实现降低成本与作为复合部品提升附加价值。

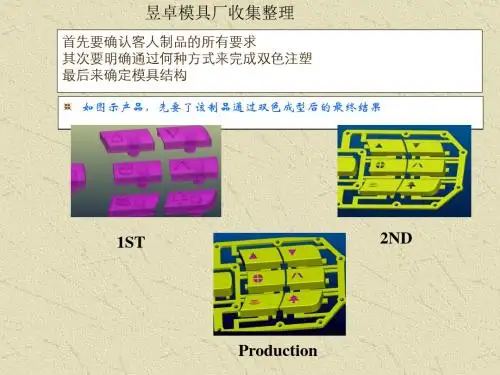

其成型种类可分为双色成型和混色成型，按照实际的需求又可分为以下五种：1.产品功能的要求.例如电源开关,手机按键,汽车开关等,要求 LED部分能够透光.2.改善手感.一些手持终端使用RUBBER比较舒适.。

3.产品局部区域需要电镀，常用於手机按键,将电镀部分做ABS,不需电镀的部分做成PC或其它材料.。

4.增加美观,如一些双色按键及外观件的Logo,既漂亮又不用担心被摩擦掉.5.产品的上盖与视窗一体成型.如手机,MP3,MP4等电子产品。

2双色注塑的原理:双色注塑的原理：双色注塑主要以双色注塑机两只料管配合两套模具按先后顺序经两次注塑成型制成的产品。

其主要工作步骤如下：1.A原料经A料管注入1次成型模制成单射产品A.2.经周期开模,产品A留於公模,成型机动模板旋转至B后合模.3.B原料经B料管注入2次成型模制成双射成品,开模顶出.其成型周期如下图定模（唧嘴处）不动，动模完成1次注塑冷却后，1次注塑产品的水口自行切断，从A料管旋转至B料管进行二次注塑，冷却后顶出，完成一个成品制作周期；两套模具动模部分相同，定模结构不同。

首次注塑，A料管射出，B料管不射出，旋转一次后进入成型周期。

如下图，双色注塑模具按照模座不同又可分为分体模和连体模，如下图A和图B,而这的主要区别是：分体模：双色或多色模具的母模是有几色就有几套模座。

（分体模就一二次成型分开的模具。

两套以上的单独模座。

）连体模：双色模具因复杂结构的需要，即两色间局部肉厚相互交错，需要特殊结构（中转轴）做交换使用而必须放置同一模座才能实现结构的需要。

（连体模就是一套模座）3双色模材料的选择：材料的选择：原则上要求二次料的熔融温度要低於一次料的熔融温度,防止二次射出时产生熔胶一次料可选：PC.ABS.PC ABS.PMMA，二次料可选：PC.ABS.PC ABS.PMMA.TPU收缩率的选择：一般来说,双色模具的缩水率取决於一次材料,二次材料和一次材料选用相同的缩水率.一次材料为ABS（通常缩水率为0.5％），二次材料为TPR(通常缩水率为1.7%)，双色模具中，二次料不会收缩太多，通常选用0.5％的缩水率。

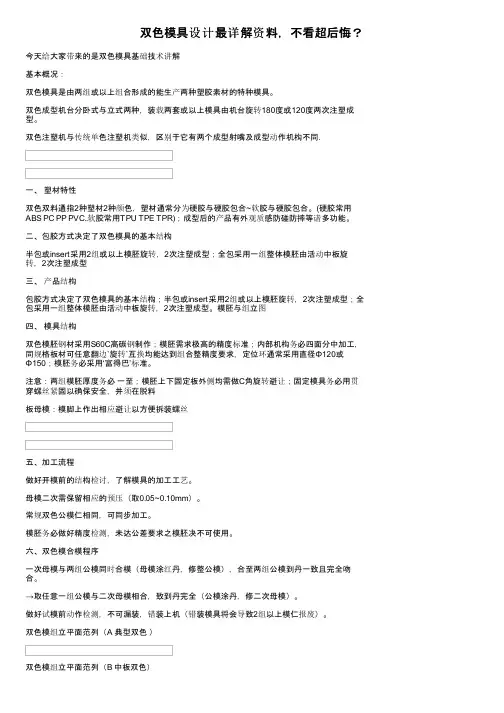

双色模具设计最详解资料，不看超后悔？今天给大家带来的是双色模具基础技术讲解基本概况：双色模具是由两组或以上组合形成的能生产两种塑胶素材的特种模具。

双色成型机台分卧式与立式两种，装载两套或以上模具由机台旋转180度或120度两次注塑成型。

双色注塑机与传统单色注塑机类似，区别于它有两个成型射嘴及成型动作机构不同．一、塑材特性双色双料通指2种塑材2种颜色，塑材通常分为硬胶与硬胶包合~软胶与硬胶包合。

(硬胶常用ABS PC PP PVC..软胶常用TPU TPE TPR)；成型后的产品有外观质感防碰防摔等诸多功能。

二、包胶方式决定了双色模具的基本结构半包或insert采用2组或以上模胚旋转，2次注塑成型；全包采用一组整体模胚由活动中板旋转，2次注塑成型三、产品结构包胶方式决定了双色模具的基本结构；半包或insert采用2组或以上模胚旋转，2次注塑成型；全包采用一组整体模胚由活动中板旋转，2次注塑成型。

模胚与组立图四、模具结构双色模胚钢材采用S60C高碳钢制作；模胚需求极高的精度标准；内部机构务必四面分中加工，同规格板材可任意翻边`旋转`互换均能达到组合整精度要求，定位环通常采用直径Φ120或Φ150；模胚务必采用‘富得巴’标准。

注意：两组模胚厚度务必一至；模胚上下固定板外侧均需做C角旋转避让；固定模具务必用贯穿螺丝紧固以确保安全，并须在脱料板母模：模脚上作出相应避让以方便拆装螺丝五、加工流程做好开模前的结构检讨，了解模具的加工工艺。

母模二次需保留相应的预压（取0.05~0.10mm）。

常规双色公模仁相同，可同步加工。

模胚务必做好精度检测，未达公差要求之模胚决不可使用。

六、双色模合模程序一次母模与两组公模同时合模（母模涂红丹，修整公模），合至两组公模到丹一致且完全吻合。

→取任意一组公模与二次母模相合，致到丹完全（公模涂丹，修二次母模）。

做好试模前动作检测，不可漏装，错装上机（错装模具将会导致2组以上模仁报废）。

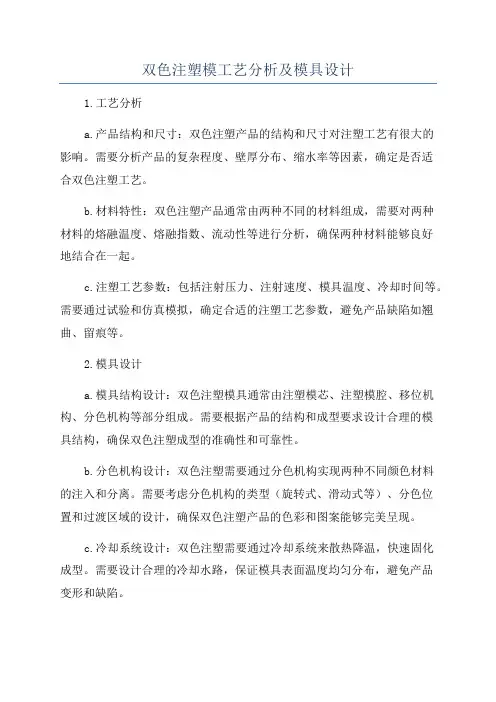

双色注塑模工艺分析及模具设计
1.工艺分析
a.产品结构和尺寸：双色注塑产品的结构和尺寸对注塑工艺有很大的
影响。

需要分析产品的复杂程度、壁厚分布、缩水率等因素，确定是否适
合双色注塑工艺。

b.材料特性：双色注塑产品通常由两种不同的材料组成，需要对两种
材料的熔融温度、熔融指数、流动性等进行分析，确保两种材料能够良好
地结合在一起。

c.注塑工艺参数：包括注射压力、注射速度、模具温度、冷却时间等。

需要通过试验和仿真模拟，确定合适的注塑工艺参数，避免产品缺陷如翘曲、留痕等。

2.模具设计
a.模具结构设计：双色注塑模具通常由注塑模芯、注塑模腔、移位机构、分色机构等部分组成。

需要根据产品的结构和成型要求设计合理的模
具结构，确保双色注塑成型的准确性和可靠性。

b.分色机构设计：双色注塑需要通过分色机构实现两种不同颜色材料
的注入和分离。

需要考虑分色机构的类型（旋转式、滑动式等）、分色位
置和过渡区域的设计，确保双色注塑产品的色彩和图案能够完美呈现。

c.冷却系统设计：双色注塑需要通过冷却系统来散热降温，快速固化
成型。

需要设计合理的冷却水路，保证模具表面温度均匀分布，避免产品
变形和缺陷。

d.模具材料选择：双色注塑模具通常由优质的工具钢制成，需要根据
产品的批量和质量要求，选择合适的模具材料，以确保模具寿命和成型效果。

以上就是双色注塑模工艺分析及模具设计的简要介绍。

在实际生产中，还需要通过试制和改进不断优化工艺和模具设计，提高双色注塑产品的质
量和产能。

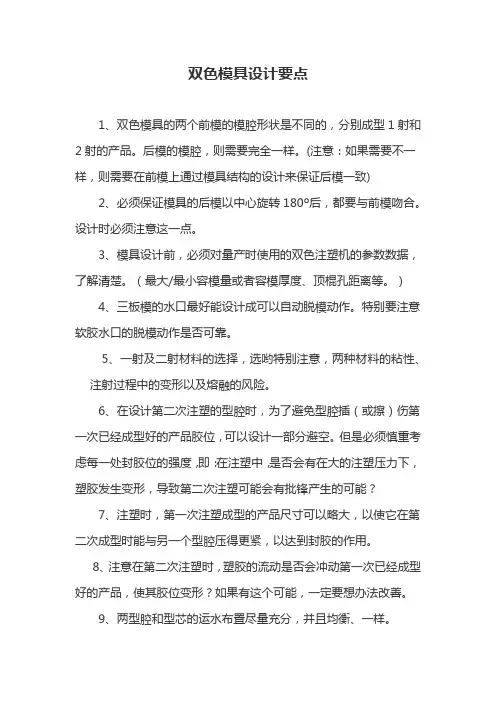

双色模具设计要点1、双色模具的两个前模的模腔形状是不同的，分别成型1射和2射的产品。

后模的模腔，则需要完全一样。

(注意：如果需要不一样，则需要在前模上通过模具结构的设计来保证后模一致)2、必须保证模具的后模以中心旋转180º后，都要与前模吻合。

设计时必须注意这一点。

3、模具设计前，必须对量产时使用的双色注塑机的参数数据，了解清楚。

（最大/最小容模量或者容模厚度、顶棍孔距离等。

）4、三板模的水口最好能设计成可以自动脱模动作。

特别要注意软胶水口的脱模动作是否可靠。

5、一射及二射材料的选择，选哟特别注意，两种材料的粘性、注射过程中的变形以及熔融的风险。

6、在设计第二次注塑的型腔时，为了避免型腔插（或擦）伤第一次已经成型好的产品胶位，可以设计一部分避空。

但是必须慎重考虑每一处封胶位的强度，即：在注塑中，是否会有在大的注塑压力下，塑胶发生变形，导致第二次注塑可能会有批锋产生的可能？7、注塑时，第一次注塑成型的产品尺寸可以略大，以使它在第二次成型时能与另一个型腔压得更紧，以达到封胶的作用。

8、注意在第二次注塑时，塑胶的流动是否会冲动第一次已经成型好的产品，使其胶位变形？如果有这个可能，一定要想办法改善。

9、两型腔和型芯的运水布置尽量充分，并且均衡、一样。

10、99%的情况是先注塑产品的硬胶部分，再注塑产品的软胶部分。

因为软胶易变形。

11、为了使两种塑胶“粘”得更紧，要考虑材料之间的“粘性”以及模具表面的粗糙度。

双色注塑有专门的TPU；而模具表面越光滑，TPU“粘“模具表面更严重。

12、一射及二射过程中，对排气的预留与处置，需要提前思考，特别是TPU材料，对排气的结构更需要提前考虑。

双色模具的设计及注塑成型操作知识双色模具是指两种塑胶材料在同一台注塑机上注塑，分两次成型，但是产品只出模一次的模具。

一般这种模塑工艺也叫双料注塑，通常由一套模具完成，且需要专门的双色注塑机。

双色模具目前市场上日益盛行，这种工艺可以使产品的外观更加漂亮，易于换颜色而可以不用喷涂，但对设计及注塑成型的要求高。

1.双色模设计的基本原则：(1)硬胶做1次，软胶做2次;(2)透明做1次，非透明做2次;(3)成型温度高的塑料做1次，成型温度低的做2次;上述是做双色模的基本原则，否则模具会白做;另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶。

2.模胚导柱导套必须上下左右对称，前后模对称。

3.后模要旋转180度，前模不动。

4.产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。

5.两个独立的顶出系统，顶棍也是两个。

后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。

6.顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。

7.边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。

8.如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。

注意国产双色注塑机大部分注塑炮嘴不可调。

9.注意客户提供的注塑机平行炮嘴的方向，是X轴或是Y轴，以此来定产品排位的布局。

10.运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。

11.第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。

12.出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。

13.分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的;前模分型面要取单个产品的即可，不可取合并后的产品分型面。

双色模具设计入门资料双色模具设计是一种常用于塑料制品制造的模具设计方法。

它通过在一个模具中使用两种不同颜色的塑料进行注塑，从而制造出具有多种颜色或花纹的制品。

以下是一份关于双色模具设计的入门资料，介绍了双色模具的基本原理、设计要点和注意事项。

一、双色注塑的基本原理双色注塑是在同一模具中同时注入不同颜色的两种塑料，通过模具的结构和注塑工艺来实现两种塑料的隔离和控制。

通常情况下，双色模具的结构包括两个注塑腔、两个塑料进料通道和两个塑料混合部分。

通过控制两种塑料的注射时间和压力，可以实现不同颜色塑料的混合和形成。

二、双色模具设计的要点1.模具结构设计：双色模具通常采用的结构有转印式、旋转盘式和侧转芯式。

转印式模具是将两种颜色的塑料分别注入两个腔室中，然后通过转印装置将其中一种颜色的塑料转移到另一个腔室中。

旋转盘式模具是通过旋转模腔，将两种颜色的塑料注入同一个腔室中，然后通过旋转模腔使两种颜色的塑料分层。

侧转芯式模具是通过侧转芯装置将两种颜色的塑料分别注入两个腔室中，然后通过芯棒的转动使两种颜色的塑料混合。

2.注塑工艺设计：双色注塑的工艺参数包括注塑温度、注射时间、注射压力等。

在注塑温度方面，要根据不同塑料的熔融温度和流动性来设计，以确保两种塑料能够充分熔融和混合。

在注射时间方面，要根据不同塑料的充填时间和凝固时间来确定，以确保两种塑料注入的时间差不会过大。

在注射压力方面，要根据模具的结构和制品的形状来设计，以确保两种塑料能够均匀注入和充填。

三、双色模具设计的注意事项1.模具材料选择：由于双色模具需要承受高温和高压的工作环境，所以模具材料要选择具有良好耐热性、耐腐蚀性和耐磨性的材料，常见的有铝合金、钢等。

2.模具可行性分析：在设计双色模具之前，需要进行模具可行性分析，评估模具结构的可行性和制造成本。

这包括对模具的注塑效果、生产周期和模具维护等方面的评估，以确保设计出的模具能够满足制品的要求和生产的需要。
