双色模具知识培训

双色模具设计入门资料双色模具使用双色/双料注射机，可生产出两种胶料(硬胶为主，再加上软胶配合)及不同颜色的产品，特别适宜于成形有永久标记符合的各种按键。

其优点是：同时成形缩短了生产周期，提高生产效率。

12.1 ARBURG 520C注射机现塑胶部拥有双色/双料注射设备为：(直角式)ARBURG520C注射机，由德国生产厂家ARBURG(雅宝)公司制造如图12.1.1所示。

注射装置由水平注射台和垂直注射台组成，两个注射台可做独立运动，如图12.1.2 图12.1.3所示。

双色/双料产品成形过程为(以注入胶料1、胶料2 两种胶料为例)：(1) 先注入胶料1；(2) 开模后顶出浇道；(3) 转盘转动1808至另一面；(4) 合模锁紧；(5) 再注入胶料2，另一模腔亦同时注入胶料1；(6) 保压，胶料1、胶料2 同时冷却；(7) 开模，顶出成品和浇道，另一模腔只顶出浇道；(8) 重复过程(3)(转盘转动1808至另一面)。

以下针对ARBURG 520C 注射机的相关参数说明如下。

图12.1.2转盘图12.1.1图12.1.312.1.1 设备技术规格(1) 相关规格如下表：注：1)X表示模具所需求的最大开模行程，该机采用全液压直压式锁模；2)参数项所列值均为未包括附加板(混合射嘴板或回转板)；3)双色模容模宽度、高度另见12.2.2节及图12.2.2所示。

(2) 设备容模结构尺寸，如图12.1.4所示。

(3) 设备垂直注射嘴与模具三种配合形式如图12.1.5所示；为方便加工，优先选用第一种形式。

图12.1.4定机板动机板设备水平注射嘴与模具的配合，其模具唧嘴结构如图12.1.6 图12.1.7所示。

12.1.2 回转板尺寸回转板属于附加板，安装在动机板上，回转板结构尺寸如图12.1.8所示。

回转由抽芯机构油压驱动，可做+/-180 转动，仅适用于双色/双料注射。

回转板上与模具配合尺寸如图12.1.9所示，中部冷却水道局部放大图如图12.1.10所示。

双色注塑模具经典经验分享1.双色模设计的基本原则：（1）硬胶做1次，软胶做2次；（2）透明做1次，非透明做2次；（3）成型温度高的塑料做1次，成型温度低的做2次；上述是做双色模的基本原则，否则模具会白做；另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶；2.模胚导柱导套必须上下左右对称，前后模对称。

3.后模要旋转180度，前模不动。

4.产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。

5.两个独立的顶出系统，顶棍也是两个。

后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。

6.顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。

7.边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。

8.如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。

注意国产双色注塑机大部分注塑炮嘴不可调。

9.注意客户提供的注塑机平行炮嘴的方向，是x轴或是y轴，以此来定产品排位的布局。

10.运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。

11.第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。

12.出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。

13.分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的；前模分型面要取单个产品的即可，不可取合并后的产品分型面。

14.前后法兰的公差为负0.05mm，两法兰间距公差为正负0.02mm，顶棍与顶棍孔的间隙单边为0.1mm,前后模导套导柱的中心距公差为正负0.01,模框四边和深度都要加公差，否则当后模旋转180度后，因高低不一致而产生批锋。

双色注塑模具设计及双色注塑成型注意事项与经验共三十六条1.双色注塑模具设计的基本原则：（1.）硬胶做1次，软胶做2次；（2.）透明做1次，非透明做2次；（3.）注塑成型温度高的塑料做1次，成型温度低的做2次；上述是做双色注塑模具的基本原则，否则注塑模具会白做；另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶；2.模胚导柱导套必须上下左右对称，前后模对称。

3.后模要旋转180度，前模不动。

4. 产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。

5. 两个独立的顶出系统，顶棍也是两个。

后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。

6. 顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。

7. 边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。

8. 如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。

注意国产双色注塑机大部分注塑炮嘴不可调。

9. 注意客户提供的注塑机平行炮嘴的方向，是X轴或是Y轴，以此来定产品排位的布局。

10. 运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。

11. 第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。

12. 出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。

13. 分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的；前模分型面要取单个产品的即可，不可取合并后的产品分型面。

14. 前后法兰的公差为负0.05mm，两法兰间距公差为正负0.02mm，顶棍与顶棍孔的间隙单边为0.1mm,前后模导套导柱的中心距公差为正负0.01,模框四边和深度都要加公差，否则当后模旋转180度后，因高低不一致而产生批锋。

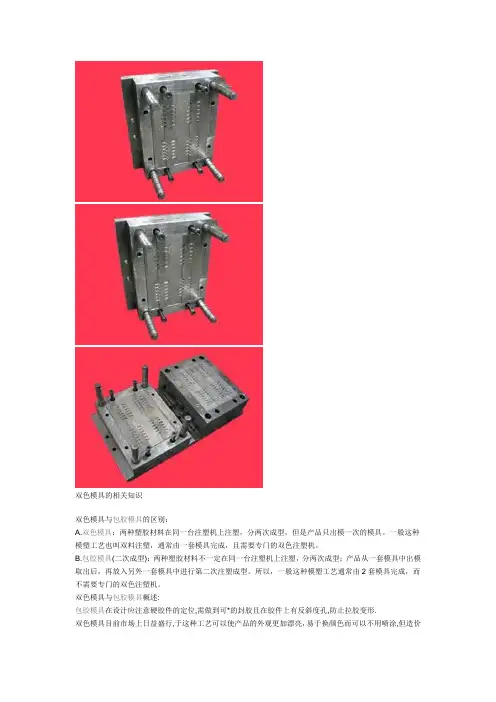

双色模具的相关知识双色模具与包胶模具的区别：A.双色模具：两种塑胶材料在同一台注塑机上注塑，分两次成型，但是产品只出模一次的模具。

一般这种模塑工艺也叫双料注塑，通常由一套模具完成，且需要专门的双色注塑机。

B.包胶模具(二次成型)：两种塑胶材料不一定在同一台注塑机上注塑，分两次成型；产品从一套模具中出模取出后，再放入另外一套模具中进行第二次注塑成型。

所以，一般这种模塑工艺通常由2套模具完成，而不需要专门的双色注塑机。

双色模具与包胶模具概述:包胶模具在设计应注意硬胶件的定位,需做到可*的封胶且在胶件上有反斜度孔,防止拉胶变形.双色模具目前市场上日益盛行,于这种工艺可以使产品的外观更加漂亮，易于换颜色而可以不用喷涂,但造价昂贵,技术要求高.1.Cavity的两个形状是不同的，分别成型1种产品。

而Core的两个形状完全一样。

2.模具的前、后模以中心旋转180o后，必须吻合。

设计时必须做这个检查动作。

3.注意顶针孔的位置，最小距离210mm。

大的模具须适当增加顶棍孔的数量。

并且，由于注塑机本身附带的顶针不够长，所以我们的模具中必须设计加长顶针，顶针长出模胚底板150mm左右。

后模底板上必须设计2个定位圈。

4.前模面板加A板的总厚度不能少于170mm。

请仔细查看这种型号的注塑机的其它参考数据，比如，最大容模厚度、最小容模厚度、顶棍孔距离等。

5.三板模的水口最好能设计成可以自动脱模动作。

特别要注意软胶水口的脱模动作是否可*。

6.前侧SPRUE的深度不要超过65mm。

上侧（大水口）SPRUE的顶部到模胚中心的距离不小于150mm。

7.在设计第二次注塑的CAVITY时，为了避免CAVITY插（或擦）伤第一次已经成型好的产品胶位，可以设计一部分避空。

但是必须慎重考虑每一处封胶位的强度，即：在注塑中，是否会有在大的注塑压力下，塑胶发生变形，导致第二次注塑可能会有批锋产生的可能？8.注塑时，第一次注塑成型的产品尺寸可以略大，以使它在第二次成型时能与另一个CAVITY压得更紧，以达到封胶的作用。

双色模具的设计及注塑成型操作知识双色模具是指两种塑胶材料在同一台注塑机上注塑，分两次成型，但是产品只出模一次的模具。

一般这种模塑工艺也叫双料注塑，通常由一套模具完成，且需要专门的双色注塑机。

双色模具目前市场上日益盛行，这种工艺可以使产品的外观更加漂亮，易于换颜色而可以不用喷涂，但对设计及注塑成型的要求高。

1.双色模设计的基本原则：(1)硬胶做1次，软胶做2次;(2)透明做1次，非透明做2次;(3)成型温度高的塑料做1次，成型温度低的做2次;上述是做双色模的基本原则，否则模具会白做;另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶。

2.模胚导柱导套必须上下左右对称，前后模对称。

3.后模要旋转180度，前模不动。

4.产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。

5.两个独立的顶出系统，顶棍也是两个。

后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。

6.顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。

7.边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。

8.如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。

注意国产双色注塑机大部分注塑炮嘴不可调。

9.注意客户提供的注塑机平行炮嘴的方向，是X轴或是Y轴，以此来定产品排位的布局。

10.运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。

11.第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。

12.出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。

13.分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的;前模分型面要取单个产品的即可，不可取合并后的产品分型面。

双色注塑模具设计36条经典经验分享！1.双色模设计的基本原则：（1）硬胶做1次，软胶做2次；（2）透明做1次，非透明做2次；（3）成型温度高的塑料做1次，成型温度低的做2次；上述是做双色模的基本原则，否则模具会白做；另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶；2. 模胚导柱导套必须上下左右对称，前后模对称。

3. 后模要旋转180度，前模不动。

4. 产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。

5. 两个独立的顶出系统，顶棍也是两个。

后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。

6. 顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。

7. 边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。

8. 如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。

注意国产双色注塑机大部分注塑炮嘴不可调。

9. 注意客户提供的注塑机平行炮嘴的方向，是x轴或是y轴，以此来定产品排位的布局。

10. 运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。

11. 第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。

12. 出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。

13. 分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的；前模分型面要取单个产品的即可，不可取合并后的产品分型面。

14. 前后法兰的公差为负0.05mm，两法兰间距公差为正负0.02mm，顶棍与顶棍孔的间隙单边为0.1mm,前后模导套导柱的中心距公差为正负0.01,模框四边和深度都要加公差，否则当后模旋转180度后，因高低不一致而产生批锋。

双色模具的基本原理和要点1.引言1.1 概述双色模具是一种用于制造双色产品的模具，它可以同时注塑两种不同颜色的塑料材料，使得最终产品具有丰富的颜色层次感和视觉效果。

通过采用双色模具，生产厂商可以在一次注塑成型过程中完成多种颜色的组合，大大提高了生产效率和产品质量。

双色模具的基本原理是通过在注塑机上安装两个或多个注射装置，并利用旋转或滑动结构使得两种颜色的塑料材料在模具腔内交替注入，最终形成双色产品。

在注射过程中，不同颜色的塑料材料通过熔融状态下的混合和交织，在模具腔内逐渐固化成型，从而实现了双色产品的制造。

在双色模具的设计和制造过程中，需要注意一些要点。

首先，模具的结构设计要合理，能够实现不同颜色塑料材料的分层注入和良好的分子交融，以确保双色产品的色彩过渡自然、层次清晰。

其次，双色模具的注射装置和运动结构要稳定可靠，以确保双色注射过程的准确性和可控性。

此外，模具的材料选择和表面处理也需要考虑，以满足双色产品的质量要求和模具的使用寿命。

总之，双色模具通过注塑机的操作和结构设计，实现了双色产品的快速制造。

它不仅为制造业带来了生产效率和产品质量的提升，也为消费者提供了更加丰富多样的产品选择。

随着技术的不断进步和创新，双色模具在未来的发展前景将更加广阔，有望在各个领域得到更广泛的应用。

1.2 文章结构文章结构部分的内容可以如下所示：文章结构是指文章整体上按照某种逻辑次序组织的方式，由不同的部分组成，每个部分都有其独特的功能和承担的任务。

本文将通过以下几个部分来展开介绍双色模具的基本原理和要点：1. 引言部分：在这一部分中，我们将对双色模具进行概述，介绍其基本概念和应用领域。

同时，我们将给出本文的结构和目的，以便读者能对接下来的内容有一个整体的了解。

2. 正文部分：在这一部分中，我们将详细介绍双色模具的基本原理。

包括双色模具的结构和工作原理等方面的内容，帮助读者全面了解双色模具的基本工作机制。

3. 正文部分：接着我们将进一步介绍双色模具的要点。
