浅谈电子电路故障排除的基本方法和技术

电子电路中的故障排除技巧和方法有哪些电子电路是现代科技领域中的重要组成部分，然而在电子电路的设计和使用过程中，故障难免会发生。

为了保证电子设备正常运行，我们需要学习和掌握一些故障排除的技巧和方法。

本文将介绍一些常见且实用的电子电路中的故障排除技巧和方法。

一、检查电源连接和供电电压在排除电子电路故障时，首先要检查电源连接是否良好，确保电源线正常连接，开关是否打开。

另外，还需要检查供电电压是否稳定，过高或过低的电压都可能导致电子电路故障。

可以使用万用表或示波器等工具进行电压检测，确保电源稳定并符合设备要求。

二、观察元件是否损坏故障的电子电路中，元件的损坏是最常见的问题之一。

例如，电容器可能会发生漏液、电感器可能会出现断路等。

通过目视检查，可以发现损坏的元件。

同时，使用测试仪器如电表、电感表等，可以进一步检查元件的参数是否正常。

三、检查焊盘和焊点焊接不良也是导致电子电路故障的原因之一。

焊盘或焊点的接触不良、虚焊以及短路等问题都可能导致电路异常。

因此，在排除故障时，需要检查焊盘和焊点的质量。

可以使用放大镜或显微镜等工具来观察焊盘和焊点的质量，并使用测量工具如万用表进行电阻和短路测试。

四、排查引线和连接线电子电路中的引线和连接线的接触不良也常常引发故障。

例如，连接线被拉断或接触点松动等问题都可能导致电路中断，从而影响电子设备的正常工作。

因此，在排除故障时，需要仔细检查引线和连接线的质量，并确保它们牢固可靠。

五、利用示波器观察信号波形示波器是电子电路故障排除中常用的仪器，通过示波器可以观测电子电路中的信号波形。

当电路故障时，信号波形往往会发生变化。

通过观察和比较正常和异常的信号波形，可以追踪和定位故障点，进而解决电子电路故障。

六、使用逻辑分析仪分析数字信号对于数字电路中的故障，逻辑分析仪是一种非常有效的工具。

逻辑分析仪可以帮助我们分析和检测数字信号的变化和逻辑关系。

通过对比正常和异常时序图，可以确定故障点，并及时修复。

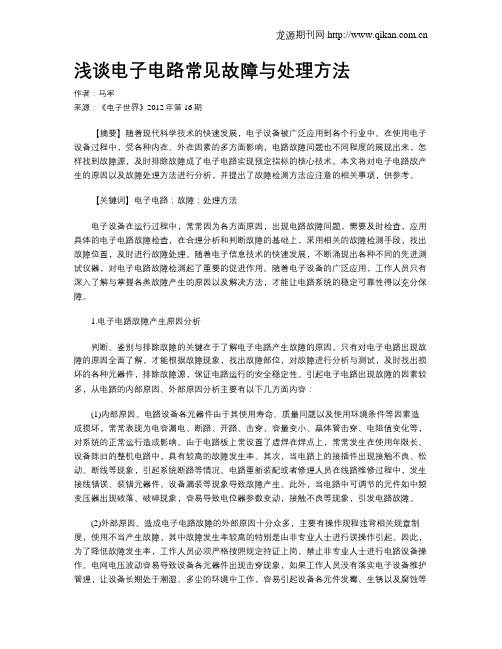

浅谈电子电路常见故障与处理方法作者：马军来源：《电子世界》2012年第16期【摘要】随着现代科学技术的快速发展，电子设备被广泛应用到各个行业中。

在使用电子设备过程中，受各种内在、外在因素的多方面影响，电路故障问题也不同程度的展现出来，怎样找到故障源，及时排除故障成了电子电路实现预定指标的核心技术。

本文将对电子电路故产生的原因以及故障处理方法进行分析，并提出了故障检测方法应注意的相关事项，供参考。

【关键词】电子电路；故障；处理方法电子设备在运行过程中，常常因为各方面原因，出现电路故障问题，需要及时检查，应用具体的电子电路故障检查，在合理分析和判断故障的基础上，采用相关的故障检测手段，找出故障位置，及时进行故障处理。

随着电子信息技术的快速发展，不断涌现出各种不同的先进测试仪器，对电子电路故障检测起了重要的促进作用。

随着电子设备的广泛应用，工作人员只有深入了解与掌握各类故障产生的原因以及解决方法，才能让电路系统的稳定可靠性得以充分保障。

1.电子电路故障产生原因分析判断、鉴别与排除故障的关键在于了解电子电路产生故障的原因。

只有对电子电路出现故障的原因全面了解，才能根据故障现象，找出故障部位，对故障进行分析与测试，及时找出损坏的各种元器件，排除故障源，保证电路运行的安全稳定性。

引起电子电路出现故障的因素较多，从电路的内部原因、外部原因分析主要有以下几方面内容：(1)内部原因。

电路设备各元器件由于其使用寿命、质量问题以及使用环境条件等因素造成损坏，常常表现为电容漏电、断路、开路、击穿、容量变小、晶体管击穿、电阻值变化等，对系统的正常运行造成影响。

由于电路板上常设置了虚焊在焊点上，常常发生在使用年限长、设备陈旧的整机电路中，具有较高的故障发生率。

其次，当电路上的接插件出现接触不良、松动、断线等现象，引起系统断路等情况。

电路重新装配或者修理人员在线路维修过程中，发生接线错误、装错元器件、设备漏装等现象导致故障产生。

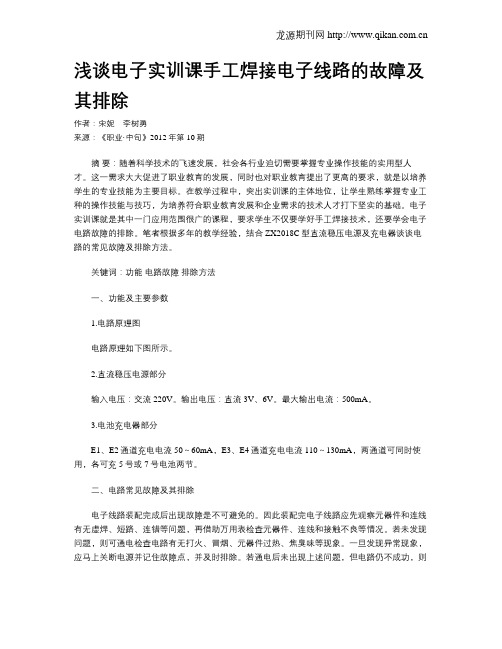

浅谈电子实训课手工焊接电子线路的故障及其排除作者：宋妮李树勇来源：《职业·中旬》2012年第10期摘要：随着科学技术的飞速发展，社会各行业迫切需要掌握专业操作技能的实用型人才。

这一需求大大促进了职业教育的发展，同时也对职业教育提出了更高的要求，就是以培养学生的专业技能为主要目标。

在教学过程中，突出实训课的主体地位，让学生熟练掌握专业工种的操作技能与技巧，为培养符合职业教育发展和企业需求的技术人才打下坚实的基础。

电子实训课就是其中一门应用范围很广的课程，要求学生不仅要学好手工焊接技术，还要学会电子电路故障的排除。

笔者根据多年的教学经验，结合ZX2018C型直流稳压电源及充电器谈谈电路的常见故障及排除方法。

关键词：功能电路故障排除方法一、功能及主要参数1.电路原理图电路原理如下图所示。

2.直流稳压电源部分输入电压：交流220V。

输出电压：直流3V、6V。

最大输出电流：500mA。

3.电池充电器部分E1、E2通道充电电流50～60mA，E3、E4通道充电电流110～130mA，两通道可同时使用，各可充5号或7号电池两节。

二、电路常见故障及其排除电子线路装配完成后出现故障是不可避免的。

因此装配完电子线路应先观察元器件和连线有无虚焊、短路、连错等问题，再借助万用表检查元器件、连线和接触不良等情况。

若未发现问题，则可通电检查电路有无打火、冒烟、元器件过热、焦臭味等现象。

一旦发现异常现象，应马上关断电源并记住故障点，并及时排除。

若通电后未出现上述问题，但电路仍不成功，则应采用逐级推进法查找故障级。

找出故障级后再采用参数测量法、电阻测量法、替代法等排除故障。

1.指示灯故障（1）所有指示灯均不亮。

接通电源，电流一路经VT2、R2、S2形成回路，一路经VT2、R2、R3、LED2形成回路，指示灯LED2被点亮，若不亮，应检查该指示灯的极性是否接反。

（2）指示灯LED1、LED2、LED3（LED4）同时亮。

电路故障类型及排障方法内容摘要：随着科技的不断发展，各种新兴的设备不断涌出。

设备电路的安全性，是保障生活正常进行的基础。

生活中的各行各业都普遍用到了电子设备，但因受各种因素的影响，导致电子设备出现故障是在所难免的。

加强电子设备电路故障的学习是具有重要意义的。

对于电路维修的技术人员，提出了严格的要求，需要熟知电路故障的常见类型，以及相应的解决办法，能够在短时间内找出故障发生的原因，并针对电路故障，制定相应的维修策略与方法，及时的将故障解决。

关键词：电子电路、故障类型、处理方法前言：生活中的设备是多种多样的，电路也是多种多样的。

当电路出现故障时，很难在短时间内找出故障发生的位置，从而采取有效的方法进行维修处理。

因此宣传常见的电路故障以及相关的处理方法是十分必要的。

通过对相关电路常见故障的讲解，帮助大家熟知故障类型以及解决方法，起到对症下药的作用。

本文将对电路常见的故障类型以及相关的故障解决方法进行探究，希望能够帮助尽快的恢复电路，减少电路故障所带来的影响。

一、电路常见的故障原因1.电路的内因故障电路发生故障，最主要的原因是内部因素在电气设备长期工作之后，部分线路或者元件因发生老化而导致电路故障。

这其中最主要的故障包括线路漏电、电阻值改变以及晶体管被击穿等故障类型。

在设备工作过程中也会产生一些震动，从而导致线元件松动、接触不良等现象，导致电路故障的发生。

最后是电路工作人员在维修或安装电子元件和线路时，因操作失误连接错误而引发电路故障。

2.电路外因故障电子电路因外在的因素而引发的故障，也是十分常见的。

包括操作人员在设备操作过程中的使用方法不当，导致电路出现故障，或者是设备因长期在潮湿恶劣的环境中运作，导致电路元件出现腐蚀等现象，从而引发电路故障。

部分电子设备电路容易受到天气的影响，当防雷等措施等不够完善时，很容易导致设备电路的损伤，出现故障。

二、电路的故障类型在了解到电路常见故障发生的原因之后，我们还需要去探讨电路常见的电路故障类型。

浅谈电子电路的调试与故障处理问题摘要：电子电路的调试与故障处理是电子工程师常常需要面对的问题，因为无论设计多么成熟的电子电路，在制造和使用的过程中都有可能出现各种问题。

本文将就电子电路调试和故障处理的问题进行一些浅谈。

关键词：电子电路、调试、故障处理正文：电子电路是现代科技的基石，从家里的电器到国际航天，都离不开电子电路的支持。

电子电路的设计和制造需要技术、经验和耐心，而更为重要的是，对电路的调试和故障处理也需要以上三者的综合运用。

下面将从电子电路调试和故障处理的角度，针对一些常见的问题进行分析。

一、电路调试电路调试的目标是使电路能够达到设计的性能，并进一步确认电路的可靠性。

电路调试的重要性不言而喻，正确的调试可以使得电路正常运转，否则，电路将无法使用甚至造成一些危险。

调试电路主要包括以下几个方面：1.电源与负载：确保电路得到合适的电源供应，并根据需要连接合适的负载。

2.信号的输入与输出：输入信号需要调整合适的电平，输出信号需要进行检测。

3.控制信号的加入或调整。

4.检测电路的各项参数，如电压、电流、频率等等。

在进行电路调试的过程中，应该先从简单的电路部分开始调试，逐渐扩展到整个电路。

在调试的过程中，存在一些排除故障的小技巧，如在摇动电路板的时候观察电路运作情况等。

电路调试需要耐心和细心，尤其是在一些复杂的电路上。

二、电路故障处理电路故障处理包含了以下几个主要步骤：1.寻找电路故障的起因。

2.确认故障所在位置。

3.修复故障部分。

寻找电路故障的起因电路故障的起因可能有很多，但是大多数时候，可以通过以下几种方法找到故障的起因：1.按照电路的设计进行逐层排除。

2.通过测量电路的各项参数来确定故障位置。

3.通过电路替换判断故障位置。

确认故障所在位置确认故障所在位置是非常重要的一步，在确认故障位置的基础上，才能进行正确的修复。

修复故障部分一旦确定了故障位置，就需要进行相应的修复。

修复故障部分需要具备以下几个方面的技能：1.熟悉电路原理，以便更好的理解和解决问题。

电子电路中的故障检测和故障排除方法有哪些电子电路是现代电子设备中的重要组成部分，而故障检测和故障排除是电路维护和修复中的关键步骤。

本文将介绍电子电路中常见的故障检测和排除方法。

一、故障检测方法1. 测试仪器法测试仪器法是常见的故障检测方法之一，通常使用万用表、示波器、频谱分析仪等仪器进行测量。

通过测量电压、电流、波形等参数，可以判断电路中是否存在故障。

例如，通过示波器观察信号波形的畸变或缺失，可以确定是否出现故障。

2. 状态指示法在电子电路中，常常使用指示灯或LED等来显示电路的工作状态。

如果某个指示灯不亮或者闪烁异常，那么可能意味着该部分电路存在故障。

通过观察状态指示器的变化，可以初步确定故障位置。

3. 故障定位法故障定位法是一种通过逐步排除的方法来确定故障位置的技术。

可以通过连接或断开电路中的元件，以及在特定位置添加探针或测量仪器等方式，逐步缩小故障范围。

通过不断排除，最终可以确定故障的具体位置。

二、故障排除方法1. 更换元件当电子电路中的元件损坏或失效时，最直接的处理方法就是将其更换为正常工作的元件。

在更换元件时，需要确保新元件与原元件的参数匹配，并注意正确连接。

2. 电气测量电气测量是故障排除的一种常用方法。

通过测量电路中的电压、电流、阻抗等参数，可以确定故障的具体位置。

例如，使用万用表测量电路中的电压，可以判断某个部分电路是否工作正常。

3. 信号追踪法信号追踪法是一种通过跟踪信号路径来确定故障位置的方法。

通过在电路中添加测试点，然后使用示波器或频谱分析仪等仪器，观察信号路径上的波形变化，可以找到信号路径中出现故障的位置。

4. 热故障检测部分故障在正常工作条件下可能不易被检测到，但在高温或长时间工作后会显现出来。

通过对电路进行长时间高负载的工作测试，可以观察到电路是否在高温下容易出现故障。

总结：故障检测和故障排除是电子电路维护和修复中必不可少的环节。

除了上述提到的方法，还存在其他一些更专业的故障检测和故障排除方法，如频率响应法、故障仿真法等。

浅谈模拟电路故障原因与诊断方法模拟电路故障是指在模拟电子系统中出现的电路不正常、功能失效或性能退化等问题。

其原因可以归结为设计缺陷、元器件故障、接触不良、温度变化等多方面的因素。

对于模拟电路故障的诊断，常用的方法包括实验观察法、信号比较法、特征参数比较法和故障分析法等。

模拟电路故障的原因主要有以下几个方面：1.设计缺陷：不合理的电路设计、参数设置不当、工艺要求不符等，会导致电路故障。

电路中的元件阻值选取不当、电容电感参数不符合要求等，都可能导致电路失效。

2.元器件故障：电路中的元器件如晶体管、二极管、电容等出现老化、损坏等问题，都会导致电路故障。

晶体管失效、电容短路等。

3.接触不良：模拟电路中的接插件、连接线路等接触不良，都可能导致电路失灵。

插头插座接触不良、焊接接触点不良等。

4.温度变化：模拟电路中的元器件在工作时会产生热量，温度变化可能导致电路故障。

温度过高导致元器件性能下降，或者由于热胀冷缩而导致接触不良等。

对于模拟电路故障的诊断，可以采取以下方法：1.实验观察法：通过实验逐步排除不同可能原因，观察电路的变化，找出故障所在。

可以通过更换元件、改变电路连接方式等进行实验观察。

2.信号比较法：通过对正常工作的电路和故障电路的输出信号进行比较分析，找出故障所在。

可以通过示波器测量电路的输入输出信号，对比正常工作时的信号波形，找出异常的地方。

4.故障分析法：通过对故障电路的线路、元件等进行分析，找出故障的可能原因。

可以通过布线图、原理图等进行分析，找出可能存在的故障点。

模拟电路故障的原因多种多样，诊断方法也需要根据具体情况灵活运用。

在实际应用中，结合多种方法进行综合分析和排查，可以更准确地找出故障所在，有效解决模拟电路故障问题。

电子电路的故障排除与维修方法电子电路是现代电子设备的核心组成部分。

然而，由于各种原因，电路可能会出现故障。

为了确保设备的正常运行，我们需要学会排除故障并进行维修。

本文将详细介绍电子电路故障排除与维修方法，帮助读者解决相关问题。

一、故障排查前的准备工作1. 取得设备的技术手册和电路图：在排除故障时，这些资料将会非常有用。

2. 关闭电源：在开始排查故障之前，务必断开电路的电源，以保证个人安全。

二、逐步排查故障原因1. 观察现象：首先，仔细观察设备的故障现象。

例如是否有异常烟雾、异响等。

2. 检查电源：检查电源连接是否正常，插头是否松动，电源开关是否打开。

3. 检查线缆和连接器：排除故障的常见原因之一是线缆和连接器松动或损坏。

仔细检查并重新插拔线缆，确保连接紧固。

4. 检查保险丝：检查设备中的保险丝是否熔断，如果是，更换新的保险丝。

5. 使用测试仪器：根据技术手册上的指导，使用合适的测试仪器检测电路中的电压、电流、阻抗等参数。

6. 逐个排除元件：通过逐个排查电路中的元件，可以找出具体引起故障的元件。

通过测量元件的电阻、电容等数值，判断是否正常工作。

三、常见故障解决方法1. 元件损坏：如果确定某个元件损坏，需要将其更换为新的元件。

确保新元件与原件的参数一致，以免影响设备的性能。

2. 电路板焊接问题：电路板上的焊接接触不良可能导致故障。

使用万用表或放大镜仔细检查焊点，并进行重新焊接。

3. 过热问题：某些设备在运行一段时间后可能会产生过热。

在这种情况下，应检查散热器、风扇等部件是否正常运行，并保持设备通风良好。

4. 操作错误：有时故障可能是由于操作错误引起的。

在这种情况下，可以参考技术手册或向专业人士寻求帮助，了解正确的使用方法。

四、故障排除后的测试与运行1. 维修后的测试：在进行维修后，使用测试仪器再次检查元件和电路参数，确保故障已彻底解决。

2. 逐步恢复运行：在确认设备不存在故障后，逐步恢复设备的运行，以确保设备正常工作。
